DS930 - Kipslihvimismasin SCHEPPACH - Tasuta kasutusjuhend

Liivapaberi tüüp	Kipslihvija pöördlihvija (kaelkirjak)
Tootja viide	5903805901
Mootori võimsus	710 W
Toide	230 V / 50 Hz
Pöörlemiskiirus - ümmargune ketas	1 200 - 2 500 p/min
Pöörlemiskiirus - kolmnurkne pea	3 500 - 7 500 p/min
Ümmarguse lihvimisplaadi diameeter	215 mm
Kolmnurkne plaat	282 x 282 x 282 mm
Teleskoopkäe pikkus	1 400 - 1 650 mm
Pea suund	0 kuni 90 kraadi
Abrazivi kinnitus	Takk (iseliimuv)
Aspiratsiooniliitmik	45 mm (sees) / 50 mm (väljas)
Aspiratsioonitoru kaasas	4 m
Abrazivid kaasas	12 ümmargust ketast + 12 kolmnurka (graanulid 80 / 120 / 180)
Masina netokaal	3,2 kg
Mõõtmed (P x L x K)	1 400 x 255 x 260 mm
EAN	4046664044550

Korduma kippuvad küsimused - DS930 SCHEPPACH

Milleks kasutatakse Scheppach DS930 pöörlevat kipslihvimismasinat?

DS930 on kaelkirjaklihvija, mis on mõeldud kipsi, kipsplaadi või krohviga seinte ja lagede lihvimiseks ilma tellinguid kasutamata. Selle teleskoopvars võimaldab maapinnalt jõuda kõrgel asuvate pindadeni. See on ideaalne viimistlustöödeks enne värvimist või tapeedi paigaldamist.

Kui pikk on teleskoopvars ja millist kõrgust saab saavutada?

Teleskoopvarsi saab reguleerida vahemikus 1 400 mm kuni 1 650 mm. Masinat sirgete käte vahel hoides saab tavalise suurusega kasutaja lihvida lagesid kuni umbes 2,7 m kõrguseni ilma redelita.

Mis vahe on ümmargusel ja kolmnurksel peal?

Ümmargune pea (plaat Ø 215 mm) on mõeldud suurte tasapindade jaoks: seinad ja laed. Kolmnurkne pea (282 x 282 x 282 mm) pääseb nurkadesse ja kitsastesse kohtadesse. Mõlemad pead on vahetatavad ja masinaga kaasas.

Kuidas suunata lihvimispea, et töötada lae all?

Pea on liigendatud ja seda saab suunata 0° kuni 90°. Lae lihvimiseks kallutage pea lihtsalt 90° võrra varre suhtes. Tööriistu pole vaja, reguleerimine toimub käsitsi.

Kuidas reguleerida DS930 kiirust ja millist kiirust valida?

Kiirust reguleeritakse muutuva kiiruse nupu abil käepidemel. Ümmarguse ketta puhul on vahemik 1 200 kuni 2 500 p/min. Kolmnurkse pea puhul on see 3 500 kuni 7 500 p/min. Alustage madalal kiirusel pehmete krohvide või viimistluse jaoks ja suurendage kiirust kõvemate pindade jaoks.

Kuidas ühendada tolmuimejat ja millise läbimõõduga liitmik on vajalik?

Kaasaantud 4 m imemisvoolik ühendatakse otse lihvimispea väljundiga. Väljundile sobib 45 mm (seesmine) või 50 mm (välimine) liitmik. Võite ühendada sobiva ehitustolmuimeja parema kipsitolmu kogumiseks.

Kuidas vahetada kulunud lihvketast?

Lihvkettaid kinnitatakse takjapaelaga. Lihtsalt eemaldage kulunud ketas plaadilt ja kleepige uus, joondades imemisavad. Kinnitus ei vaja tööriistu. Selle masina jaoks on saadaval 80, 120 ja 180 teralisusega kettad.

Mida teha, kui masin vibreerib kasutamise ajal liiga tugevalt?

Liigne vibratsioon on sageli tingitud valesti paigaldatud või rebenenud lihvketast: kontrollige, et see oleks korralikult tsentreeritud ja lamedalt plaadile kinnitatud. Kontrollige ka, et pea oleks kindlalt varre külge lukustatud. Kui probleem püsib, kontrollige plaati deformatsiooni või kinni jäänud võõrkeha suhtes.

Kas DS930-t saab kasutada ilma imemiseta?

Jah, masin töötab ka ilma ühendatud imemiseta, kuid see tekitab palju kipsitolmu, mis on kahjulik hingamisteedele ja mootorile. Soovitatav on töötada ühendatud imemisvoolikuga ja kanda FFP2 maski.

Millised asenduskettad sobivad DS930-ga?

Masin sobib 215 mm ümmarguste ketaste ja 282 mm kolmnurkade jaoks, takjapaelaga kinnitus, imemisavadega. Scheppach soovitab 80 (puhastamine), 120 (tavaline lihvimine) ja 180 (viimistlus) teralisusega kettaid. Sobivaid abrasiive leiate veebisaitidelt nagu Spareka või ehituspoodidest.

KASUTUSJUHEND DS930 SCHEPPACH

Lugege enne käikuvötmist kasutsjuhend ja ohutsjuhised LABi ning pidage neist kinni!

Kandke kaitseprille!

Kandke kuulmekaitset!

Kandke tolmuemissioni korral respiratorit!

Kaitse klass II

Sisukord:

Lk:

1. Algatamine 65
2. Sihtotstarbekohane kasutamine 65
3. Tehnilised andmed 66
4. Elektrööristade üldised ohutsjuhised 66
5. Seadme kirjeldus 69
6. Enne käikuvötmist 69
7. Kaisitsemine 70
8. Hooldus 70
9. Utiliseerimine ja taaskaitlus 70

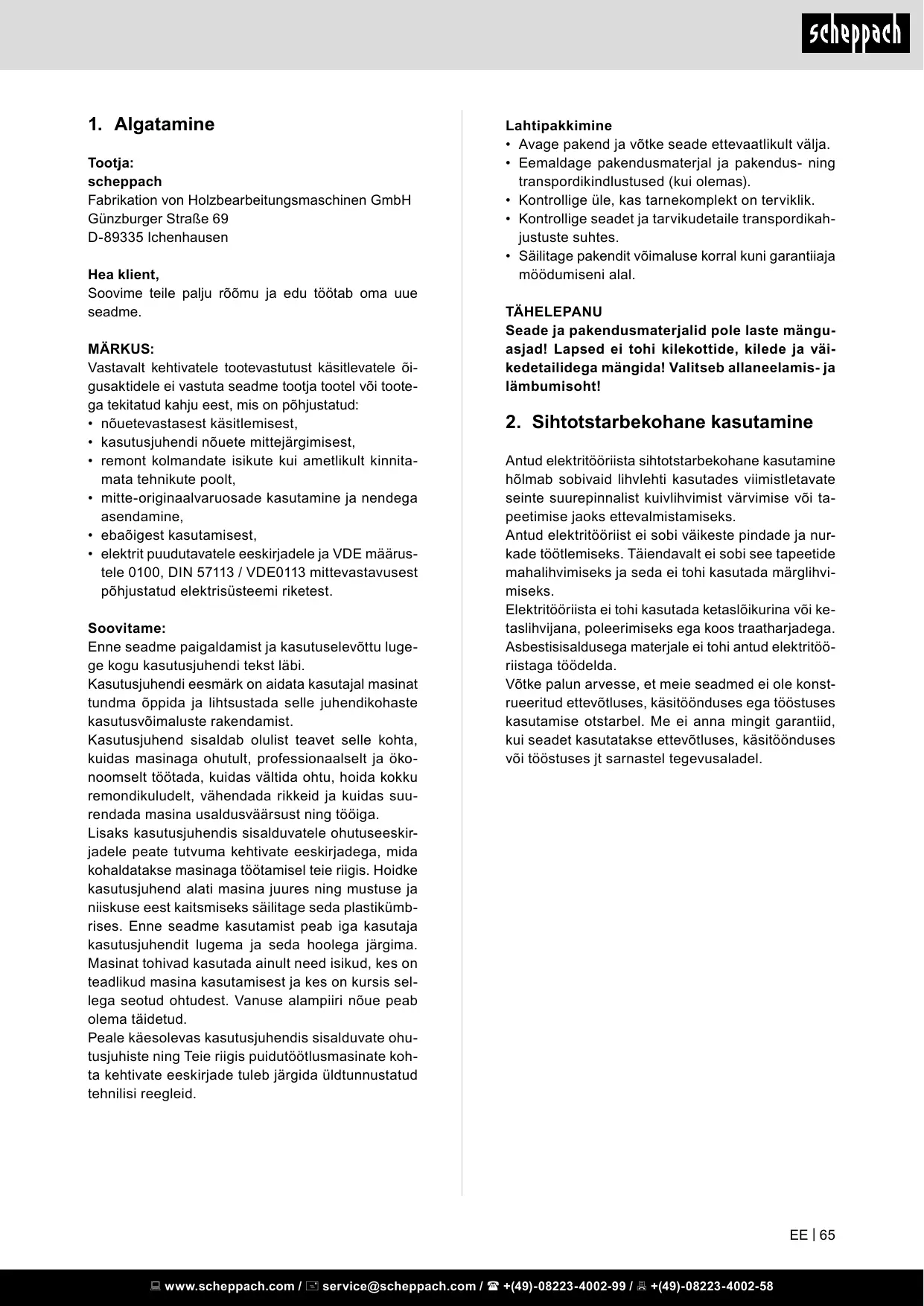

1. Algatamine

Tootja:

scheppach

Soovime teile palju rofo mu ja edu tottab omu uue seadme.

MÄRKUS:

Vastavalt kehtivatele tootevastutust käsitlevatele öigusaktidele ei vastuta seadme tootja tootel vöi tootega tekitatud kahju eest, mis on pöhjustatud:

• nõuetevastasest käsitlemisest,
• kasutusjuhendi nōuete mittejārgimiset,
• remont kolmandate isikute kui ametlikult kinnitamata tehnikute poolt,
• ditte-originaalvaruosade kasutamine ja nendega asendamine,
  -ebaõigest kasutamisest,
• elektrit puudutavatele eeskirjadele ja VDE mäarustele 0100, DIN 57113 / VDE0113 mittevastavusest pöhjustatud elektrisüsteemi riketest.

Soovitame:

Enne seadme paigaldamist ja kasutuselevottu lugege kogu kasutusjuhendi tekst LABi.

Kasutusjuhendi eesmärk on aidata kasutajal masinat tundma öppida ja lihtsustada selle juhendikohaste kasutusvöimaluste rakendamist.

Kasutusjuhend sisaldab olulist teavet selle kohta, kuidas masinaga ohutult, professionaalselt ja ökonoomselt toötada, kuidas valtida ohtu, hoida kokku remondikuludelt, vähendada rikkeid ja kuidas suurrendada masina usaldusväärsust ning toöiga.

Lisaks kasutusjuhendis sisalduvatele ohutuseeskirjadele peate tutvuma kehtivate eeskirjadega, mida kohaldatakse masinaga tootamisel teie riigis. Hoidke kasutusjuhend alati masina juures ning mustuse ja niiskuse eest kaitsmiseks sailitage seda plastikumbrises. Enne seadme kasutamist peab iga kasutaja kasutusjuhendit lugema ja seda hoolega jargima. Masinat tohivad kasutada ainult need isikud, kes on teadlikud masina kasutamisest ja kes on kursis selega seotud ohtudest. Vanuse alampiiri noe peab olema taidetud.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutoötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehilisi reegleid.

Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult valja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpondikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpondikahjustuste suhtes.
• Säilitage pakendit vöimaluse korral kuni garantiija mödumiseni alal.

TAHELEPANU

Seade ja pakendusmaterjalid pole laste mangu-asjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidgega mängida! Valitseb allaneelamis- ja lambumisoht!

2. Sihtotstarbekohane kasutamine

Antud elektritööriista sihtotstarbekohane kasutamine hölman sobivaid lihvehti kasutades viimistletavate seinte suurepinnalist kuivlihvmist värvimise või tapeitimise jaoks ettevalmistamiseks.

Antud elektritöörist ei sobiwäkeste pindade ja nurkade toötlemiseks. Täiendavlt ei sobi see tapeetide mahalihvmiseks ja seda ei tohi kasutada mänglihvmiseks.

Elektritööriista ei tohi kasutada ketasloikurina või ketaslihvjana, poleerimiseks ega koos traatharjadega. Asbestisisaldusega materjale ei tohi antud elektritööriistaga töödelda.

Vötke palun arvesse, et meie seadmed ei ole konstrueritud ettevötluses, käsitiöünduses ega toöstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevötluses, käsitiöünduses vöi toöstuses jt sarnastel tegevusaladel.

3. Tehnilised andmed

Nimipinge:	230 V
Nimisagedus:	50 Hz
Võimsustarve:	710 W
Nimipöörded	1200 - 2500 min-1
Võnkearv:	3500 - 7500 min-1
Lihvplaadi •:	Ø 210 mm
Lihvplaadi ▲:	280 x 280 x 280 mm
Lihvpaberi •:	Ø 215 mm
Lihvpaberi ▲:	282 x 282 x 282mm
Kaitseklass:	II
Kaal:	4,5 kg

Oht!

Mura ja vibratsion

Mura- ja vibratsioonivärtused tehti kindlaks standardi EN 60745 jargi.

Helirōhu tase LpA	91,2 dB(A)
Hälbepiir KpA	3 dB(A)
Müratase LwA	102,2 dB(A)
Hälbepiir KwA	3 dB(A)

Kasutage körvaklappe.

Mura vōib pōhjustada kuulmiskaotust.

Vönke koguvaertused (kolme suuna vektorsumma) on kindlaks märaratud standardi EN 60745 järgi.

Peamised käepide

$$ a _ {h} = 2, 0 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Lisakäepide

$$ a _ {h} = 1, 8 6 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Esitatud vongete emissionivaartus on mofdetud standarditud testimismeetodi jargi ning voib mutuda soltuvalt elektritoreiista kasutamise liigist ja viisinsting olla erandjuhtud esitatud vaartusest suurem.

Esitatud vongete emissooniväartust vob kasutada vordluseks mone teise elektröörista vongete emissoonivärtusega.

Esitatud vongete emissooniväartust vib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake mura teket ja vibratsiooni miiminumini!

• Kasutage ainult täesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
  Kohandage omà töömeetodid seadmega.
• Arge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.

Lulitage seade valja, kui seda ei kasutata.
- Kandke kindaid.

4. Elektritööristade üldised ohutusjuhised

Hoiatus! Lugege kõiki ohutusjuhiseid ja korral-dusil! Tegematajätmised ohutusjuhistest ja korral-dustest kinnipidamisel voivad elektrööki, tulekahju ja/vo i raskeid vigastusi põhjustada!

Hoidke kõik ohutusjuhised ja korraldused tulevikuks alles.

Ohutsjuhistes kasutatav moiste "elektritooiist" kehtib vorgukaitusega elektritooiistade (vorgukaabiga) ja akukaitusega elektritooiistade (vorgukaablita) kohta.

Ohutus toökohl

a.) Hoidke omà tööpiirkond puhas ja*hasti val-gustatud. Korratud vovi valgustamata tööpiirkon-nad voivad onnetusi pohjustada.
b.) Arge tootage elektritooriistaga plahvatusohtlikus umbruskonnas, milles leidub suttimis-ohtlikke vedelikke, gaase voi tolme. Elektrto-riistad tekitavad sademeid, mis voivad tolmud voi aurud polema suudata.
c.) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tahelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

Elektrialane ohutus

a.) Elektritöörista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Arge kasutage adapterpistikuid koos kaitsemaandusega elektritööristadega. Muutmata pistikud ja sobivad pistikupesad vähenda-vad elektrilögi riski.
b.) Vältige kehalist kontakti maandatud pindadega nagu nt torud, kūttesüsteemid, pliidid ja kūlmkapid. Vältige kehalist kontakti maandatud pindadega nagu nt torud, kūttesüsteemid, pliidid ja kūlmkapid
c.) Kaitske elektritööristu vihma ja marja eest. Vee tungimine elektritöörista suurendab elektrilögi riski.
d.) Arge kasutage kaablit valel otstarbel nagu elektritööriista kandmiseks, üles riputami-seks voi pistikupesast pistiku valjatombamiseks. Kaitske kaablit kuumuse, oli, teravate servade ning likuvate seadmeosade eest. Kahjustatud voi sasitud kaablid suurendavad elektrilögi riski.
e.) eKui toötate elektritööristaga öues, siis kasutage üksnes pikendusjuhtmeid, mis sobi-vad ka vällistingimustesse. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

f.) Kui elektritööristaga toötamist pole voimalik niiskes ümbruskonnas välṭida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilögi riski.

Inimesto ohutus

a.) Olge tahelepanelik, pidage oma tegevust silmas ja käige toötamisel elektritööristaga moistlikult umber. Arge kasutage elektritöörista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus voib pöhjustada elektritöörista kasutamisel tõseid vigastusi.
b.) Kandke isiklikku kaitsevarustust ja alati kait-seprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmekaitsme kandmine, vastavalt elektrö-riista liigile ning kasutusele, vahendab vigastuste riski.
c.) Vältrige ettekavatsematut käikuvötmist. Veenduge, et elektröörist on enne voolutoite ja/voi aku kulgeühendamist, ülesvötmist voikandmist valja lulitatud. Kui hoiate elektröörista kandmisel sörme lulilv oviuhendate sisselulitatud elektröörista vooluvarustusega, siis vöib see onnetusi pohjustada.
d.) Eemaldage enne elektritööriista sisselulitamist seadistustööriistad ning mutrivotmed. Pöörleva seadmeosa sismuses paiknev toöristvöi vöti vöib vigastusi pöhjustada.
e.) Vältrige ebaharilikku kehahoikut. Hoolitsege stabilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektröörista ootamatutes olukordades paremini kontrollida.
f.) Kandke sobivat rietust. Arge kandke avarat rietust ega ehteid. Hoidke juuksed, rietus ja kindad pörlevatest detailidest eemal. Avar rietus, ehted vöi pikad juuksed võidakse liikuvate detailide poolt kaasahaarata.
g.) Kui on voimalik monteerida tolmuimu- ja püdeseadiseid, siis veenduge, et need on külge ühendatud ja neid kasutatakse ðigesti. Tolmuimu kasutamine vöib vahendada tolmust tingitud ohte.

Elektritöriista kasutamine ja käsitsmine

a.) Arge koormake seadet üle. Kasutage tootamisel antud too jaoks ettenahtud elektröörliista. Sobiva elektröörliistaga tootate paremini ja ohutumalt ettenahtud voimsusvahemiku piires.
b.) Arge kasutage elektritöörista, mille luliti on defektne. Elektritöörist, mida ei saa enam sisse või valja lulitada, on ohtlik ning tuleb remontida.
c.) Tömmake pistik enne seadistamist, tarvikudetailide vahetamist voi elektrööriista arapanemist pistikupesast valja ja/vo i eemaldage aku. See ettevaatusmeede vahendab elektrööriista ettekavatsematu käivitumise ohtu.

d.) Ladustage kasutamisel mitteolevaid elektritööristu lastele kattesaamatult. Arge laske elektritöörista kasutada inimestel, kes seda ei tunne voi pole käesolevaid korraldusi lábi lugenud. Elektritööristad on ohtlikud, kui neid kasutavad kogenematud isikud.
e.) Hoolitsege elektritööristade eest*hasti. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud voi kahjustatud detaile nii, et elektritöörista talitlus on piiratud. Laske kahjustatud detailid enne elektritöörista kasutamist remontida. Paljude önnetuste pöhjus peitub halvasti hooldatud elektritööristades.
f.) Hoidke Iöiketööristad teravad ja puhtad. Hästi hoolitsetud teravate Iöikeservadega Iöiketööristad kiiluvad vahem kinni ja neid on lihtsam juhtida.
g.) Kasutage elektritööriista, tarvikuid, kasutustööristu jms vastavalt käesolevatele korraldustele. Arvestage seejuures tötingimustega ning teostatava tegevuse iseloomuga. Elektritööristade kasutamine muudeks kui etenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.

Hoiatus! Antud elektritöörliest tekitab kaitamise ajal elektromagnetilise valja. Konealune vali voib teatud tingimustel aktiivsete vovi passiivsete meditsiniliste implantaatide talitlust halvendada. Vähendamaks tosiste vovi surmavate vigastuste ohtu, soovitame me meditsiniliste implantaatidega isikutel arsti ja meditsinilise implantaadi tootjaga konsulteerida enne, kui elektritöörlista kasitetakse.

Teenindus

a.) Laske elektritöörija remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal- varuosadega. Sellega tagatakse elektritöörija ohutuse sälimine.

Seadmega seotud ohutsnóuded

a.) Käesolev seade on体系建设 lihivimiseks. Lugege labi koki ohutusnouded, juhised, kirjeldused ja joonised, mis on seadmega kaasas. Jargnevate juhiste eiramise tagajäreks voib olla elektrilok, polang ja/voi rasked vigastused.
b.) Seadmega ei tohi teostada jämelihvmist, harjamist, poleerimist ega lōikamist. Tööd, mille teostamiseks ei ole seade konstrueeritud, vöivad pöhjustada ohtlikke olukordi ja inimeste vigastusi.
c.) Arge kasutage tarvikuid, mis ei ole tootja poolt spetsiaalselt selle seadme jaoks valja toottatud ja ette nähtud. Asjaolu, et tarvikut saab seadme külge kinnitada, ei taga veel seadme ohutu töd.

d.) Tarviku lubatud poorete arv peab olema vahemalt sama suur nagu seadme maksimaalne poorete arv. Tarvikud, mis poorlevad lubatust kiremini, voivad puruneda.
e.) Tarviku labimõot ja paksus peavad jäama seadmele vastavasse suurusjärku. Valedemöötmetega tarvikut ei kata kettakaitse piisaval märal ja see jäab kontrolli alt välja.
f.) Keermestatud tarvikud peavad lihvmisspindli keermega tapselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarvikusiseava labimooft flantsi labimoduga sobima. Tarvikud, mis ei ole elektrilise tooriista kulge tapselt kinnitatud, poorlevad ebauhtlaselt, vibree-rivad tugevasti ja toovad kaasa kontrolli kaotuse.
g.) Arge kasutage kahjustatud tarvikuid. Iga kord enne kasutamist kontrollige tarvikuid, naiteks poleertalda pragude voi morade suhtes, tugitalda pragude ja liigse kulumise suhtes. Pärast kukkumist kontrollige seadet ja tarvikut vigastuste suhtes ja vajaduse korral vahetage tarvik valja. Pärast tarviku kontrolli ja paigaldust seiske valjaspool tarviku pörlemistasandit (ja veenduge, et seda teevad ka körvalseisvad isikud) ning laske seadmel ühe minuti jooksul toötada maksimaalsetel pöreTEL. Selle katseajal jooksul kahjustatud tarvik üldjuhul murdub.
h.) Kandke isikukaitsevahendeid. Soltuvalt kasutusalast kasutage kaitsemaski voi kaitseprille. Vajaduse korral kandke hingamisteede kaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid ja kaitsepolle, mis puubkinn lihvmisel eralduvad väiksded toorikuosad. Kaitseprillid peavad suutma kinnipüda erinevatel tödel eralduvaid osakesi. Hingamisteede kaitsemask voi hingamisteede kaitseseadis peab suutma filtrerida tootamisel tekkvaid osakesi. Pidevtugev mura voib kahjustada kuulmist.
i.) Hoidke laheduses viibivad inimesed toöpiirkonnast piisavas kauguses. lga toöpiirkonnas viibiv isik peab kandma isikukaitsevahendeid. Tooriku või murdunud tarviku osad võivad eemale paiskuda ja tekitada vigastusi ka valjaspool vahetut toöpiirkonda.
j.) Kui on oht, et loiketarvik võib puutuda kokku varjatud elektrijuhtme või tõöriista enda toitejuhtmega, tuleb tõöriista hoida ainult isoleeriud käepidemetest. Kokkupuude pinge all oleva juhtmega võib tekitada pinge seadme metallosades ja põhjustada elektrilögi.
k.) Hoidke toitejuhe pörlevatest osadest eemal. Kui kaotate seadme üle kontrolli, tekib toitejuhtme LABIÖikamise vöi rippumajäämise oht ja toitejuhe vöib tömmana Teie kævastu seadme pörlevaid osi.

I.) Pange seade kæest ára alles siis, kui tarvik täielikult seisab. Pöörlevad tarvikud voivad pinda kinni jäda ja seadme Teie kontrolli alt ára rebida.
m.) Arge transportige tootavat seadet. Juhuslikul kokkupuutel viob poorlev tarvik Teie roivastesse kinni jaada ja Teid vigastada.
n.) Puhastage korraparaselt omaseadme ventilatsiooniavasid. Jahutusventilaator imeb tolmuseadme korpusesse ja liigne metallitolm voib pohjustada elektrilisi ohte.
o.) Arge kasutage seadet suttivate ainete lahuduses. Sädemed vöivad need materjalid suúdata.
p.) Arge kasutage tarvikuid, mille jahuta-miseks on vajalikud jahutusvedelikud. Vesi ja teised jahutusvedelikud voivad pohjustada (surmava) elektrilooqi.

Tagasilögi pöhjused ja vältimine

Tagasilök on reaktsoon pörleva ketta, tugitalla, harja vöi mone muu tarviku kinnikiilumisele. Kinnikiildumine pöhjustab pörleva tarviku ökilise seiskumise, mis omakorda tingib seadme kontrollmatu liikumise tarviku pörlemissuunaga vastupidises suunas. Kui näteks lihvketas kinni kilub, vöib ketas tooriku pinda kinni jääda ja seejärel sellest valja paiskuda. Ketas vöib paiskuda kas kasutaja suunas vöi kasutajast eemale, söltuvalt ketta pörlemissuunast kinnikiilumispunktis. Lihvkettad vöivad seejuures ka murduda. Tagasilök on seadme väära kasutuse ja/ vöi vale toövotte tagajärg ning seda saab alltoodud ettevaatusabinõude järgimisega vältilada.

a.) Hoidke elektrilist toöriista tugevasti ja viige omakeha ja käed asendisse, milles saate tagasilögijoududele vastu astuda. Et tagada optimaalset kontrolli tagasilögi ja reaktsoonijoumomentide üle, kasutage alati tarnekomplekti kuuluvat lisakäepidet. Seadme kasutaja saab asjakohaste ettevaatusabinóude rakendamisega tagasilögi- ja reaktsoonijoudusid kontrollida.
b.) Arge viige omakasi kunagi pörlevate tarvikute lahedusse. Tagasilögi korral voivad tarvikud Teie katt vigastada.
c.) Vältridge omahekagapirkonda,kuhuseade tagasilögi puhul liigub. Tagasilögi mojul paiskub seade ketta poorlemissuinale vastupidises suunas.
d.) Olge eriti ettevaatlik, kui toötate nurkades, teravate servade äres jm. Vältingarviku tagasipörkumist ja kinnikiildumist. Nurkades, teravate servade juures ja tagasipaiskumisel on pörleva tarviku kinnikilumise ja tagasilögi ning seega ka seadme üle kontrolli kaotuse oht eriti suur.

Spetsiaalsed ohutusnõudde peenlihvmiseks

a.) Peenlihvmisel arge kasutage liiga suuri lihvpabereid. Lihvpaberi valikul juhinduge tootjapoolt toodud andmetest. Liiga suur lihvpaber, mis ulatub üle lihvtalla, on ohtlik ja võib põhjustada kinnikiilumist, ketta purunemist või tagasilöki.

Täiendavad ohutusnöuded

a.) Töotamisel hoidke seadet alati kahe käega ja vötke stabilne asend. Kahe käega juhite seadet kindlamalt.
b.) Kui lihvmisel tekib plahvatushtlikku voi isesuttivat tolu, järgige tingimata töddelava materjali tootja poolt antud juhiseid.
c.) Töotamisel voib tekkida kahjulikku/mürgist tolu mu (nt pliisaldusega värvikihtide, möningate puiduliikide ja metalli tötlemisel). Taolise tolmuga kokkupuude voi selle sissehingamine voib kahjustada seadme kasutaja voi laheduses viibivate isikute tervist. Pidage kinni Teie riigis kehtivatest ohutusnouetest. Ühendage töörist sobiva tolmueemaldusseadmega. Oma tervise kait-seks kandke P2-kaitsemaski.
d.) Arge kasutage seadet, mille toitejuhe on vigastatud. Arge puudutage vigastatud toitejuhet, kui toitejuhe saab tõotamise ajal viga, tommake toitepistik kohe pistikupesast valja. Vigastatud toitejuhe suurendab elektrilögi ohtu.

Jäakriskid

Ka siis, kui käsitsete antud elektrittöörija eeskirjadekohaselt, jävad alati valitsema jäkriskid. Antud elektrittöörija ehitusviisi ja teostusega seonduvalt voivad tekkida järgmised ohud:

• Kopsukahjustused juhul, kui ei kanta sobivat tolikmukaitsemaski.
• Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
• Tervisekahjustused, mis tulenevad käte vibreeri-misest juhul, kui seadet kasutatakse pikema aja jooksul vöi seda ei kasutata ega hooldata nõuetele vastavalt.

5. Seadme kirjeldus (joon.1)

1. Haardepind
2. LED-tuli
3. Pördearvu eelvaliku seaderatas
4. Sisse-/ Valjaluliti
5. Peakäepide
6. Ühendusotsak koos ärikmutriga
7. Voolikuadapter
8. Imivoolik
9. Kolmnurkne Velcro lihvtaldrik väljastusavadega
10. Umar Velcro lihvtaldrik väljastusavadega
11. Lihvpea, kolmnurkne
12. Lihvpea, umar

6. Enne käikuvötmist

Installatsoon

• Klappige esi- ja tagaosa kokku (joon.2) ning pingu-tage keermemutter kinni. (joon.3).
• Pistke lisakäepide masina otsa külge. Siis pingutage keermemutter masina otsal kinni. (joon.4)

Lihvpaber

Valik

1. Lihvpaberi teralisus on esitatud leheküljel. Mida väiksem esitatud number on, seda jamedam on teralisus.
2. Kasutage jamedateralist lihvpaberit jamedamateks lihvmistödeks ja peeneteralist lihvpaberit lopptötluseks. Soovituslikud on alumiiniumoksidi, ränikarbiidi voi muude suntetiliste lihvmisvahenditega lihvpaberid.
3. Kui Teil on valida erineva teralisusega lihvpaberite vahel, siis, alustage jameda teralisusega ja lopetege kõige peenema teralisusega, et saavutada hea ning sile lihvitistulemus.

Paigaldamine ja väljavahetamine

Paigaldage lihvpaber takjakinnitusmethanismiga lihvplaadi kulge.

1. Joondage lihvpaber ja lihvplaadil valja ja suruge see uhtlaselt vastu.
2. Tömmake lihvpaber lihvplaadilt maha, et see uue/ teise vastu vahetada (joon.5).

Tolmuimu

Hoiatus! Pliisaldusega värvi toötlemisel voivad tek-kida kahjulikud/murgised gaasid. Need kujutavad endast ohtu nii kasutajale kui ka laheduses viibivatele inimstele! Kasutage antud elektröörija seepärast ainult koos tolmuimuseadisega ja kaitske ennast ning toöpiirkonnas viibivaid teisi isikuid täiendavlt sobiva isikliku kaitsevarustusega!

Antud elektritööristaga toötamisel tekib palju tolu. Tolmuimu on väga kasulik, et toöpiirkond puhas hoida. Imuseadme vöi toluimuri saate uhendada uhendusvoolikuga (8), mis uhendatakse toluimu külge.

1. Ühendage tolmuimuadapter sobiva tolmuimuseadisega nagu nt tolmuimuriga (joon.6-8).

Juhis: Veenduge, et tolmuimur sobib koos elektritöriistaga kasutamiseks.

Uhendamine vooluvarustusega

1. Tehke kindlaks, et elektritöörist on välja lulitatud. Lülitage Sisse-/Väljaluliti (4) enne vooluvarustuse külge uhendamist esmalt alati asendisse „Välja".
2. Pistke vorgupistik eeskirjadekohaselt installeeri-tud pistikupessa, mis vastab tehnilistes andmetes esitatud nõuetele.
3. Elektröörist on nuud kaitusvalmis.

7. Käsitsemine

Vonkearv

Seadistage enne toö algust rakenduse jaoks sobiv võnkearv. Kasutage madalat võnkearvu lihvitistöödeks, tõstke võnkearvu tappistöödeks.

1. Seadke võnkearvu Ümber käsiratast (6) keerates. Kui keerate paremale, siis vähendate võnkearvu (joon.9).
2. Kui keerate vasakule, siis suurendate võnkearvu (joon.10).

Sisse/välja lulitamine

Sisselulitamine:

Vajutage Sisse-/Valjalulitit (4).

Pusikaitus: (joon.11)

Kindlustage Sisse-/Väljaluliti (4) fiksaatornupuga (A).

Valjalulitamine:

Vajutage korraks Sisse-/Valjalulit (4).

Juhis: Rakendustöörist pörleb párast sisselülitamist järele. Oodake enne elektritöörista mahapanemist ára, kuni rakendustöörist on seiskunud.

Lihvimine

1. Paigaldage sobiv lihvleht ja valige sobiv pörde- arv.
2. Hoidke elektritöriista kindlalt haardepindadest (1, 5) kinni ja lulitage see kirjeldatud viisil sisse.
3. Oodake āra, kuni rakendustöörist on saavutanud omatailiku toökiiruse.
4. Avaldage lihvpeale (11/12) veidi survet, et raken-dustöörist vastu toödeldavat pinda seada.
5. Liigutage elektritööriista ühtlaste liigutustega möda pinda.

Juhis: Ärge hoidke elektritöörista ebaühtlaste lih-vimistulemuste vältimiseks liiga kaua ühes kohas.

1. Tõstke lihvplaat enne elektröörista väljalulitamist tõdeldavalt pinnalt maha.
2. Oodake enne elektritööriista mahapanemist ára, kuni rakendustöörist on seiskunud.

Lihvpea kinnitamine/vehetamine (joon.12/13)

Enne kui teostate elektritöörista kallal töid, tommake vörgupistik valja.

Kinnitamises:

1. Vajutage töörista kuljel tõkestusnuppu;
2. Pange tõörist lihvpea peale ja keerake Óigesse positsiooni;
3. Laske tokestusnupp lahti, et surgurid fikseeruksid.

Vahetamiseks: Vajutage lihvpeal tõöriista tõkestus-nuppu ja võtke lihvpea maha. Kolmnurkset lihvpead kinnitatakse/vehetakase samal viisil. Pidage uue lihvpea paigaldamisel silmas, et sulphurid fikseeruvad korrektsalt.

8. Hooldus

Hoiatus! Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vorgupistik välja!

• Hoidke kaitseseadised, ōhupilud ja mootori korpus voimalikult tolu-ming mustusevabad. Hööruge seade puhta lapiga üle või puhuge madala rohuga suruohuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vahese märdeseebiga. Arge kasutage puhastusvahendeid voi lahusteid; need voivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

Süsiharjad

• Laske sādemete ülemäärase tekke korral susihar-jad elektrispetsialistil üle kontrollida. Tahelepanu! Susiharju tohib vahetada uksnes elektrispetsialist.

Hoardusteave

Tuleb tāhele panna, et selle toote korral esineb kasutamisest tulenevaid vōi loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletakseku-lumaterjalina.

Kuluosad*: Susiharjad, lihvmispintslid, harjapead, liivapaber

• ei pruugi tingimata tarnekomplektiga kaasas olla!

Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kulmuskindlas ning lastele kattesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30^ vahel. Sāilitage elektrööriista originaalpakendis.

Katke elektritöörist kinni, et seda tolu mu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust töriista juures.

9. Utiliseerimine ja taaskaitlus

Seade paikneb pakendis, et transpondikahjustusi välldida. Pakend on toorainest ja seega taaskasutatav vōi saab selle tooraineringlusse tagasi suunata.

Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassident. Suunake defekteds koostedetailid erijäatmete utiliseerimisse. Kusige erialakauplusest voi vallavalitsusest jarele!

Vanad seadmed ei kuulu olmeprugisse!

Sümbel viitab sellele, et antidut toodet ei tohi kasutatud elektri- ja elektronikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kone

alune toode tuleb selleks ettenahtud kogumispunktis
araanda. See voib toimuda nt tagastamisega sarnase toote ostmisel voi kasutatud elektri- ja elektroonikaseadmeid taaskaitlevas padevas kogumispunktis
araandmisega. Asjatundmatu umberkaimine kasutatud seadmetega vob potentsiaalselt ohtlike ainete tottu, nagu need sageli kasutatud elektri- ja elektronnikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset moju avaldada. Lisaks annate toote asjakohase utiliseerimisega omapanuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsioni kohlukust linnavalitsusest, avalik-oiguslikestutiliseerimisasutustest, kasutatud elektri- ja elektronnikaseadmetega utiliseerimisega tegelevatest asutustest voi omaprugiveoettevottest

Ilmselgetest vigadest tuleb teata 8 paea jookeul parast kauba kattesaamist, vastasel juhul kaotab ostja koik ogused garantiile nimetatud vigade tottu. Oige kasitsemise korral aname omasinatele garantii seadusega ettenahtud ajaks alates kauba uleandmises nii, et vahetame tasusa valja koik masina osad, mis nimetatud aja jookeul

peaks muutuma kasutuskölmatuks materjali- voi tootmisvea tottu. Osade eest, mida me ie taooda, aname garantiq vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulund kannab ostja. Muutmis- ja amortisatsooninouded ning muud kahjutasunouded valistatakse.

Garantija LV

Acimredzami defekti ir japazo 8 denu laika no preces sanemesanas. Pretej gadijumā pircja tiesibas piepasit atfdizbu par sadiem defektiernir speka neesosas. Més dodam garantiju savam iekartam, ja pircjes pret tam atbilosto izturas garantijas laika. Més apenemambas mez kasmas piegadat jebkuru rezerves dalu, kas iespjams klvusi nelietojama bojatu materialu vai razoanas defektu del saja laika perioda. Attieciba uz rezerves
