NAUDOJIMO INSTRUKCIJA HGS 55/25 Professional BOSCH

Lietuviškai....Puslapis 426

عربي 456

۴۶۲ صفحه فارسی

3

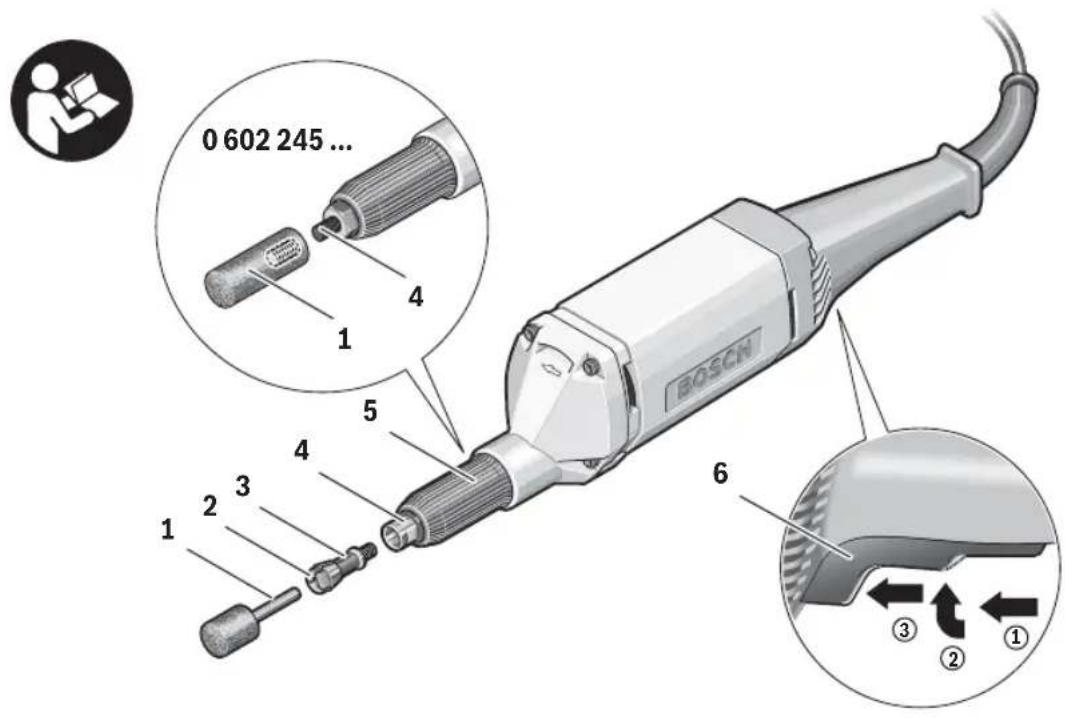

0 602 245 ... 1 4 5 4 3 2 1 BOSCN 6 ③ ② ①

0 602 207 ..., 0 602 208 ...,

0 602 207 ..., 0 602 208 ...,

0 602 209 ..., 0 602 210 ...,

0 602 209 ..., 0 602 210 ...,

0 602 211 4..

0 602 211 4..., 0 602 245 ...

4

1 2 3 4 5 6 7 8 ① ② ③ ④ ⑤ ⑥ BOSCH

0 602 238 ...

5

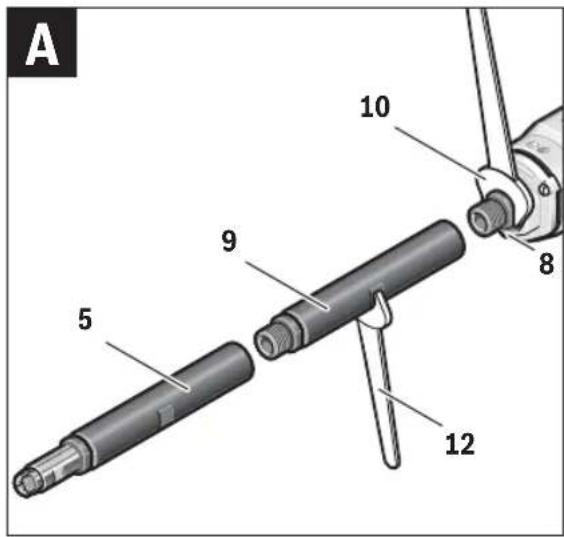

A 5 9 10 8 12

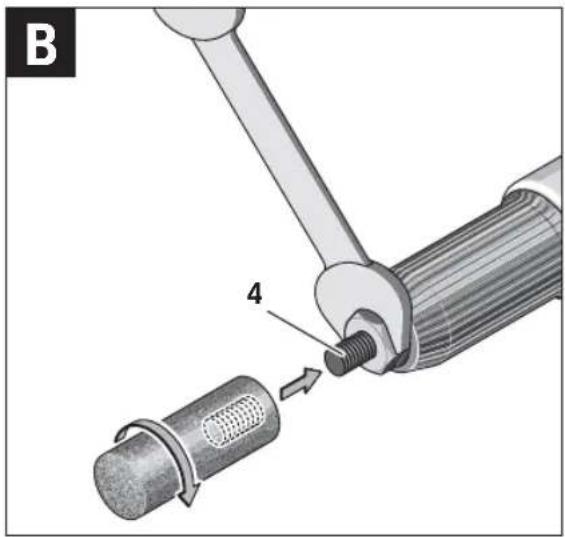

B 4

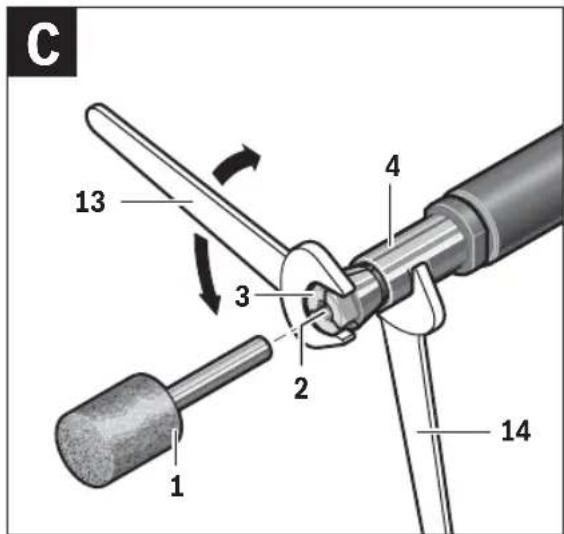

C 13 4 3 2 14 1

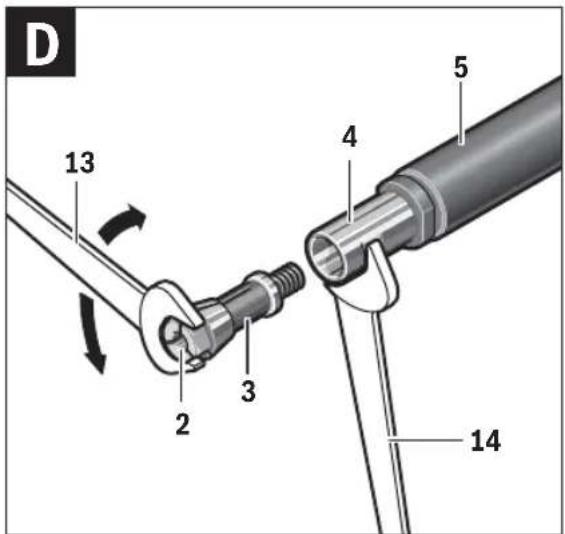

D 13 2 3 4 5 14

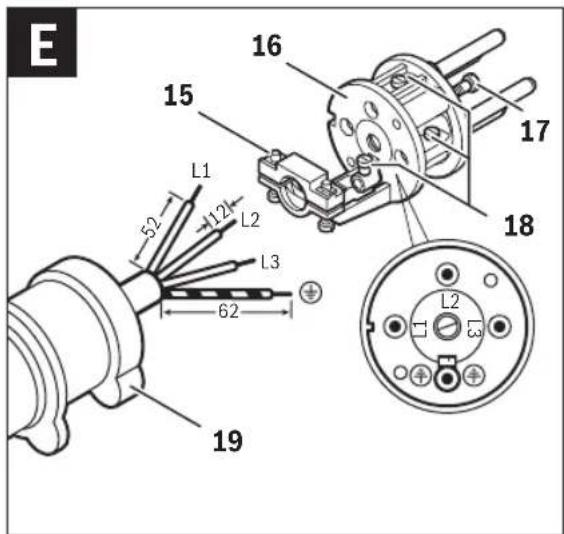

E 15 16 17 18 L1 L2 L3 52 12 62 19

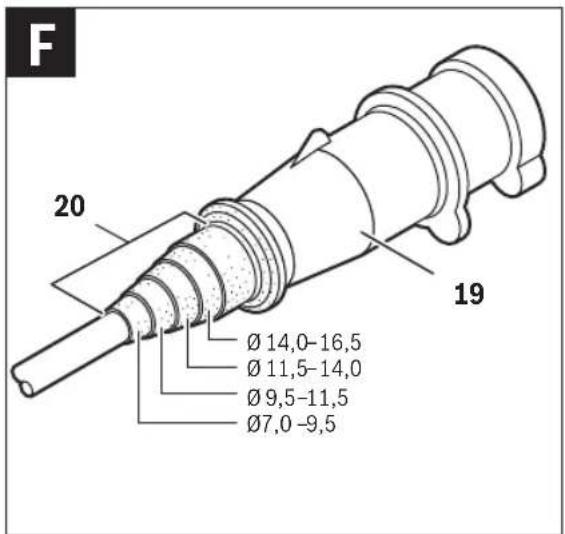

F 20 19 Ø 14,0-16,5 Ø 11,5-14,0 Ø 9,5-11,5 Ø7,0-9,5

6

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

!SPÉJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite že-

miau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

- Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.

Lietuviškai | 427

▶ Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-ma modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrijrankj nuo lietaus ir drėgmės. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi i tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.

▶ Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besiskančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankių jūs dirb-site geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo jrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši at-sargumo priemonė apsaugos jus nuo netikėto elektrinio jrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rūpeestingai prižiūrėkite elektrinį įrankį. Patikrinkīte, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darba. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Aptarnavimas

Elektrini įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip ga-lima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

428 | Lietuviškai

Saugos nuorodos dirbantiems su tiesiniais šlifuokliais

Bendrosios saugos nuorodos atliekantiems šlifavimo darbus

▶ Šj elektrinį įrankį naudokite kaip šlifuoklj. Griežtai laikykitės visų saugos nuorodu, taisyklių, ženklų ir duo-menu, kurie yra pateikiami su šiuo įrankiu. Jei nesilaikysite toliau pateiktų taisyklių, galite sukelti elektros smūgį, gaisrą, sunkiai susižeisti ir sužeisti kitus asmenis.
▶ Su šiuo elektriniu įrankiu negalima šlifuoti naudojant šlifavimo popierių, vielinius šepečius, juo negalima poliruoti ir pjauti abrazyviniais pjovimo diskais. Naudoti elektrinį jrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavojų.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pritvirtinti kokia nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis.
▶ Papildomos šlifavimo jrangos leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičiu, nurodytą ant elektrinio įrankio. Papildoma šlifavimo jranga, kuri sukasi greičiau, nei yra leistina, gali lūžti ir nu-lėkti nuo įrankio.
▶ Naudojamo darbo jrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio jrankio matmenis. Netinkamų matmenų darbo jrankius gali būti sunku tinkamai apdengti bei valdyti.
▶ Šlifavimo diskai, šlifavimo ritinéliai ar kiti darbo įrankiai turi tiksliai tikti elektrinio įrankio šlifavimo sukliui arba suspaudžiamajai įvorei. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio įtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Ant koto sumontuoti šlifavimo diskai, šlifavimo žiedai, pjaunamieji įrankiai ar kita papildoma įranga turi būti visiškai įstatyti i suspaudžiamają įvorę arba i griebtuva. „Iškyša“ arba laisva koto dalis tarp šlifavimo įrankio ir suspaudžiamosios įvorės ar griebtuvo turi būti minimali. Jei kotas nepakankamai suveržiamas arba šlifavimo įrankis per daug išsikišęs, darbo įrankis gali atsilaisvinti ir išlekti dideliu greičiu.
▶ Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrukę, šlifavimo ritinėlius – ar jie nėra įtrukę, susidėvėję ir labaį nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomąjį laiką jis turėty sulūžti.
- Dirbkite su asmeninémis apsaugos priemonémis. Atitinkamai pagal atliekamą darbą użsidékite viso veido apsaugos priemones, akių apsaugos priemones ar ap-

sauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

▶ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.

▶ Atlikdami darbus, kurių metu darbinis įrankis gali pa- liesti paslėptus elektros laidus arba savo maitinimo lai- dą, prietaisą laikykite tik už izoliuotų rankenu. Palietus laidą, kuriuo teka elektros srovė, metalinėse prietaiso daly- se gali atsirasti jtampa ir ištikti elektros smūgis.

- Ijungdami elektrinį įrankį, tvirtai jį laikykite. Jsisukant iki maksimalaus greičio, variklio reakcinis momentas elektrinį įrankį gali pasukti.

▶ Jei yra galimybė, ruošiniui fiksuoti naudokite spaustuvus. Dirbdami su įrankiu niekada nelaikykite mažo ruošinio vienoje rankoje, o elektrinio įrankio kitoje. Jtvirtinę mažus ruošinius, abiem rankomis galėsite geriau kontroliuoti elektrinį įrankį. Pjaunant apvalius ruošinius, pvz., medinius spraustelius, strypo formos ruošinius ar vamzdžius, jie turi savybę riedėti šalin, todėl darbo įrankis gali užstrigti ir būti išsviestas link jūsy.

▶ Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jį įtraukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį.

▶ Niekada nepadėkite elektrinio įrankio, kol darbo įrankis visiškai nesustojo. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas.

▶ Pakeitę darbo įrankį ar atlikę prietaiso nustatymus, užveržkite suspaudžiamosios įvorės veržlę, griebtuvą arba kitus tvirtinamuosius elementus. Neužveržti tvirtinamieji elementai gali netikėtai pakeisti savo padėtį, dėl ko galima prarasti įrankio kontrolę; nepritvirtinti besisukantys komponentai išmetami didele jėga.

▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeisti.

▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes į korpusa, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.

▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Ki-birkštys šias medžiagas gali uždegti.

▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį ar kitokius aušinamuosius skysčius gali trenkti elektros smūgis.

Lietuviškai | 429

Atatranka ir susijusios įspėjamosios nuorodos

▶ Atatürkya yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, šlifavimo juosta, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi.

Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briana, kuri yra ruošinyje, gali išlužti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tada šlifavimo diskas gali net nulžti.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

▶ Dirbdami visada tvirtai laikykite prietaisą abiem rankom ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti prietaiso pasipriešinimo jėgai atatrankos metu. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti atatrankos ir reakcijos jėgas.
▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsimuštu į kliūtis ir nejstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsimušęs į kliūtį turi tendenciją užstrigti. Tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka.
▶ Nenaudokite dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldo-mas.
Darbo jrankj i medžiagą ileiskite visada tokia pačia kryptimi, kuria pjovimo briauna išlenda iš medžiagos (atitinka krypčiai, kuria išmetamos drožlės). Jei elektrinį jrankį vedate netinkama kryptimi, darbo jrankio pjovimo briauna gali iššokti iš ruošinio, o elektrinis įrankis bus trau- kiamas šia pastūmos kryptimi.
Naudodami frezas, greitaeigius frezavimo įrankius arba kietlydinio frezavimo įrankius, visada gerai priveržkite ruošinį. Net ir nedaug pakreipti pjūvio griovelyje šie darbo įrankiai jstringa ir gali sukelti atatranką. Istrigus frezoms, greitaeigiams frezavimo įrankiams arba kietlydinio frezavimo įrankiams, darbo įrankis gali iššokti iš griovelio, todėl galite prarasti įrankio kontrolę.

Specialios saugos nuorodos atliekantiems šlifavimo darbus

Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir tik pagal rekomenduojamą pa-skirtį. Pavyzdys: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti. Nuo šoninės apkrovos šie šlifavimo įrankiai gali sulūžti.
Kūginiams ir tiesiems šlifavimo antgaliams su sriegiais naudokite tik nepažeistus, tinkamo dydžio ir ilgio virus be užpakalinės įpjovos iškyšoje. Tinkami virbai sumažina lūžimo galimybę.

Papildomos įspėjamosios nuorodos

Dirbkite su apsauginiais akiniais.

Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti pavirśiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daugybę nuostolių.
▶ Nutrūkus maitinimui iš tinklo, pvz., dingus elektros srovei arba ištraukus tinklo kištuką, atblokuokite jungimo-išjungimo jungiklį ir nustatykite jį i padėti „išjungta“. Taip išvengsite nekontroliuoto pakartotinio jsijungimo.
▶ Nelieskite šlifavimo disk kol jie neatvėso. Diskai darbo metu labai jkaista.
▶ Itvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prijunkite prietaisą prie tinkamai jžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su jže-minimu.

Energijos tiekimo aukšto dažnio įrankiams saugos nuorodos

Būtina griežtai laikytis saugos ir darbo nuorodu, skirtų dirbantiems su aukšto dažnio keitikliais! Daugiau informacijos gausite iš aukšto dažinio keitiklio gamintojo.
▶ Jei dažnio keitiklj naudojate aplinkoje, kurioje reikia ypatingos apsaugos asmenims, jį būtina apsaugoti jungtuvu su liekamosios srovės apsaugu. Ypatingos apsaugos asmenims reikia, pvz., dirbant drėgnose patalpose arba su medžiagomis, nuo kurių gali kilti laidžių dulkių. Nejmontavus jungtuvo su liekamosios srovės apsaugu, gali trenkti elektros smūgis, kilti gaisras arba galimi sunkūs sužalojimai.
Jungtuvą su liekiamosios srovės apsaugu leidžiama įmontuoti tik kvalifikuotam personalui. Tik taip galima užtikrinti nepriekaištingą veikimą.
▶ Dažnio keitiklio išeinamoji įtampa ir dažnis turi sutapti su aukšto dažnio elektrinio įrankio firminėje lentelėje pateiktais duomenimis.
▶ Elektrinį įrankį leidžiama naudoti tik su tinkamu kištuku. CEE kištukas turi būti skirtas vardinei srovei, kurios reikia elektriniams įrankiui (žr. „Techniniai duomenys“).
- Kištuką montuoti ir prijungti prie energijos tiekimo tinklo leidžiama tik kvalifikuotam personalui, instruktuotam, kaip dirbti su aukšto dažnio įrankių sistemomis.
Naudokite tik originalų kabelį! Kaskart prieš pradėdami naudoti elektrini įrankį patikrinkite kabelį ir kištuką, ar nėra pažeidimų. Siekiant išvengti pavojų, kabelį ir kištuką remontuoti draudžiama, juos reikia pakeisti.

430 | Lietuviškai

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik-tų saugos nuorody ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio jrankio schema ir, skaitydami instrukciją, palikite šj lapą atverstą.

Elektrinio įrankio paskirtis

Tipas 0 602 207 ..., 0 602 208 ..., 0 602 209 ..., 0 602 210 ..., 0 602 211 ..., 0 602 245 ..., 0 602 226 ..., 0 602 227 ..., 0 602 228 ..., 0 602 229 ..., 0 602 233 ... Elektrinis jrankis skirtas metalui šlifuoti ir užvartoms pašalinti, naudojant korundinius šlifavimo jrankius.

Tipas 0 602 238 ...

Elektrinis jrankis yra skirtas lengviems šlifavimo darbams, apdirbant sunkiai prieinamus ruošinius, pvz., nepasiekiamas er- tmes turbinose.

Galloja visiems tipams

Leidžiama naudoti tik kartu su elektriniu jrankiu tiekiamus aprobuotus apsauginius gaubtus, suspaudžiamąsias jvores ir prispaudžiamąsias verzles.

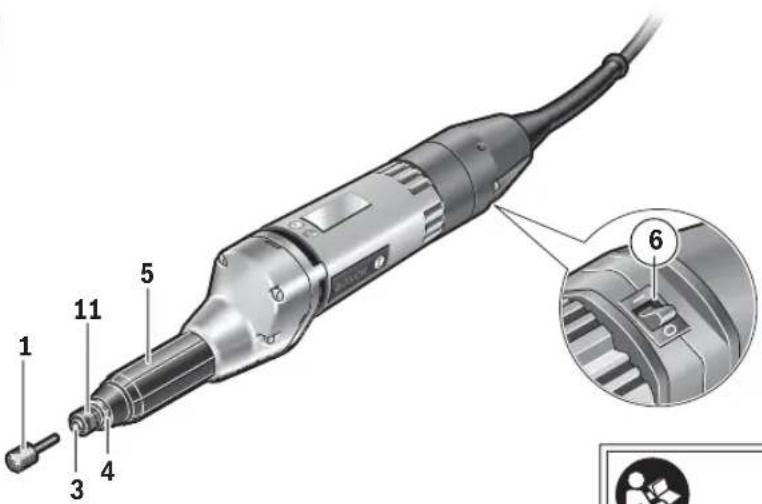

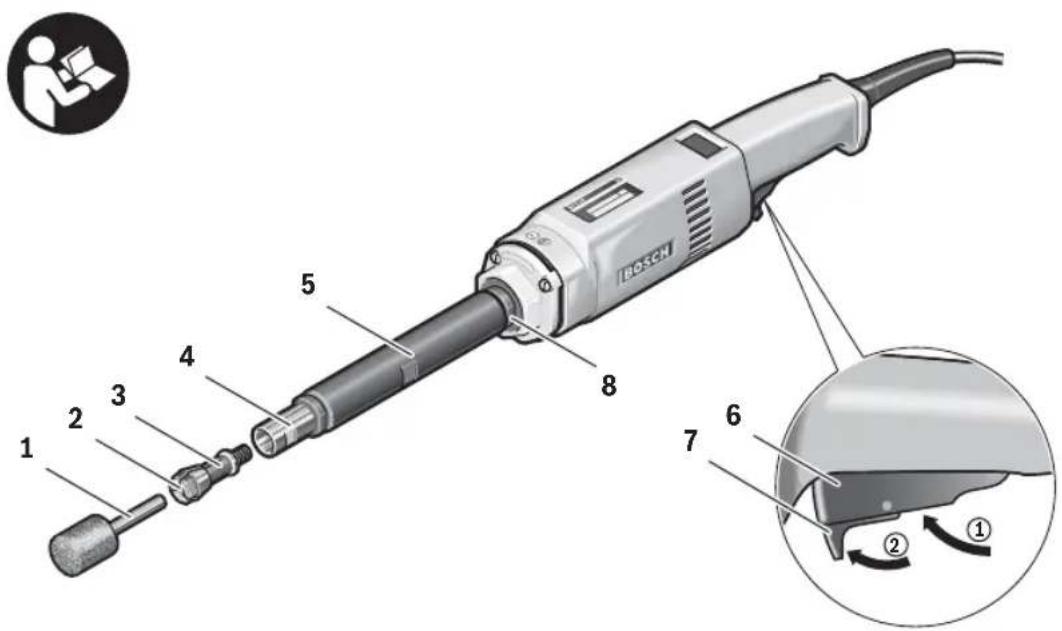

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Šlifavimo jrankis
2 Suspaudžiamosios jvorės įrankių įtvaras
3 Suspaudžiamoji jvorė
4 Šlifavimo suklys
5 Suklio korpusas
6 ljungimo-išjungimo jungiklis

7 Fiksatoriaus svirtelė

8 Srieginė jmova
9 Šlifavimo suklio ilginamoji dalis

10 Veržlinis raktas (21 mm) ant srieginės įmovos
11 Prispaudžiamoji veržlė
12 Veržlinis raktas (21 mm) ant srieginės įmovos arba ilginamosios dalies

13 Veržliaraktis ant suspaudžiamosios jvorės

14 Veržliaraktis ant šlifavimo suklio

15 Laido jtempimo sumažinimo jtaisas (CEE kištukas)

16 Kištuko mazgas (CEE kištukas)

17 Varžtai (CEE kištukas)

18 Varžtai su kištuko mazgu 16 (CEE kištukas)

19 CEE kištukas

20 Plastikinis maišelis (CEE kištukas)

21 Papildoma rankena

22 Juostinis pavalkėlis

23 Rankena

24 Prispaudžiamasis laikiklis

25 Varžtas ant prispaudžiamojo laikiklio

26 Ver žliaraktis ant prispaudžiamosios veržlės

27 Kampinis atsuktuvas

28 Laisvas kotelio tarpas L 0

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Elektros energijos tiekimo nuorodos

Elektrinis įrankis yra aukšto dažnio sistemos dalis, jam reikia 3-fazės kintamosios srovės su firminėje lentelėje nurodytu dažniu.

Norint pasiekti šj dažnj, elektrinj jrankj reikia sujungti su dažnio keitikliu (žr. „Prijungimas prie elektros tinklo“, 438 psl.).

Techniniai duomenys

Aukšto dažnio tiesinis šlifuoklis
Gaminio numeris	0 602 207 ...	0 602 208 ...
		... 407 ... 404 ... 434
Nominalioji átampa	V	7	2	135 200
Dažnis	Hz 200 200 300
Nominali naudojamoji galia	W	6	0	0
Nominali atiduodamoji galia	W	4	4	0
Nominalioji srové	A	5	,	9
Tuščiosios eigos sūkių skaičius	min^-1	23400 18300 27500
Maks. šlifavimo įrankio skersmuo	mm	32	50	27
Įrankių įtvaras	mm	6	6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,8 2,8 2,8
Apsaugos klasė		⊕ /I	⊕ /I	⊕ /I
Apsaugos tipas		IP 20	IP 20	IP 20

600 900

440 630

3,3 3,3

Lietuviškai | 431

Aukšto dažnio tiesinis šlifuoklis

Gaminio numeris	0 602 209 ...
	... 401	... 404	... 407	... 411	... 434
Nominalioji átampa	V 265 135 72 72 200
Dažnis	Hz 200 200 200 300 300
Nominali naudojamoji galia	W 600 600 600 900 900
Nominali atiduodamoji galia	W 440 440 440 630 630
Nominalioji srové	A	1	,	6	3,3 5,9 8,8 3,3
Tuščiosios eigos sūkių skaičius	min^-1	12000	12000	12000	18000	18000
Maks. šlifavimo įrankio skersmuo	mm 50	50	50	50
Įrankių įtvaras	mm 6	6		6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,9	2,9	2,9	2,9
Apsaugos klasė		± /I	± /I	± /I	± /I	± /I
Apsaugos tipas		IP 20	IP 20	IP 20	IP 20	IP 20

Aukšto dažnio tiesinis šlifuoklis

Gaminio numeris	0 602 210 ...	... 434
Nominalioji átampa	V	200
Dažnis	Hz	300
Nominali naudojamoji galia	W	900
Nominali atiduodamoji galia	W	630
Nominalioji srovė	A	3,3
Tuščiosios eigos sūkių skaičius	min^-1	4700
Maks. šlifavimo įrankio skersmuo	mm	50
Įrankių įtvaras	mm	6
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,8
Apsaugos klasė		⊕ /I
Apsaugos tipas		IP 20

Aukšto dažnio tiesinis šlifuoklis

Gaminio numeris	0 602 211 ...
		... 401	... 404	... 407	... 411	... 434
Nominalioji átampa	V 265 135 72 72 200
Dažnis	Hz 200 200 200 300 300
Nominali naudojamoji galia	W 950 950 950		1450	1450
Nominali atiduodamoji galia	W 700 700 700		1050	1050
Nominalioji srové	A	2,8	5,5	10,0	15,2	5,5
Tuščiosios eigos sūkių skaičius	min^-1	12000	12000	18000	18000
Maks. šlifavimo įrankio skersmuo	mm 50 50 50 50 50
Įrankių įtvaras	mm 8 8	8	8	8
Svoris pagal „EPTA-Procedure 01:2014“	kg 5,4	5,4	5,4	5,4
Apsaugos klasė		⊕ /I	⊕ /I	⊕ /I	⊕ /I	⊕ /I
Apsaugos tipas		IP 20	IP 20	IP 20	IP 20	IP 20

432 | Lietuviškai
Aukšto dažnio tiesinis šlifuoklis

Gaminio numeris	0 602 238 ...
		... 104 ... 107 ... 134
Nominalioji átampa	V	1	3	5
Dažnis	Hz 200 200 300
Nominali naudojamoji galia	W	4	0	0
Nominali atiduodamoji galia	W	2	7	0
Nominalioji srové	A	3	,	3
Tuščiosios eigos sūkių skaičius	min^-1	12000	12000 18000
Maks. šlifavimo įrankio skersmuo	mm 50 50 50
Įrankių įtvaras	mm 6 6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,2 2,2 2,2
Apsaugos klasė		⊕ /I	⊕ /I	⊕ /I
Apsaugos tipas		IP 20	IP 20	IP 20

400 600

270 400

6,03,3

Aukšto dažnio tiesinis šlifuoklis

Gaminio numeris	0 602 245 ...	... 034
Nominalioji átampa	V	200
Dažnis	Hz	300
Nominali naudojamoji galia	W	1800
Nominali atiduodamoji galia	W	1500
Nominalioji srovė	A	6,4
Tuščiosios eigos sūkių skaičius	min^-1	18000
Maks. šlifavimo įrankio skersmuo	mm	40
Įrankių įtvaras– Suklys		M14
Svoris pagal „EPTA-Procedure 01:2014“	kg 4,8
Apsaugos klasė		⊕ / I
Apsaugos tipas		IP 20

Aukšto dažnio tiesinis šlifuoklis		HGS 55/25	HGS 55/25	HGS 55/25	HGS 55/50	HGS 55/50
Gaminio numeris 0 602 ...		... 226 201	... 226 204	... 227 204	... 228 201	... 228 204
Nominalioji átampa	V	265	135	200	265	135
Dažnis	Hz	200	200	300	200	200
Nominali naudojamoji galia	W	260	260	400	260	260
Nominali atiduodamoji galia	W	150	150	230	150	150
Nominalioji srovė	A	0,9	1,7	1,7	0,9	1,7
Tuščiosios eigos sūkių skaičius	min^-1	30500	30500	29500	12000	12000
Maks. šlifavimo įrankio skersmuo	mm	25	25	25	50	50
Briaunos raktui uždėti ant - prispaudžiamosios veržlės	mm	17	17	17	17	17
- šlifavimo suklio	mm	17	17	17	17	17
Įrankių įtvaras - Suspaudžiamoji įvorė	mm	6	6	6	6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg	2,0	2,0	2,0	2,1	2,1
Apsaugos klasė		± /1	± /1	± /1	± /1	± /1
Apsaugos tipas		IP 20	IP 20	IP 20	IP 20	IP 20

1 609 92A 36H | (8.11.16) Bosch Power Tools

Lietuviškai | 433

Aukšto dažnio tiesinis šlifuoklis		HGS 55/50	HGS 55/50	HGS 55/50	HGS 55/50	HGS 55/50
Gaminio numeris 0 602 ...		... 228 207	... 228 234	... 228 361	... 228 364	... 228 384
Nominalioji átampa	V	7	2	200 265 135 200
Dažnis	Hz 200 300 200 200 300
Nominali naudojamoji galia	W 260 400 260 260 400
Nominali atiduodamoji galia	W 150 230 150 150 230
Nominalioji srove	A	3	,	2	1,7 0,9 1,7 1,7
Tuščiosios eigos sūkių skaičius	min^-1	12000	18000	12000	12000 18000
Maks. šlifavimo įrankio skersmuo	mm	50	50	50	50
Briaunos raktui uždėti ant
- pr i sp a u d ž i a m o s i o s mwe r ž l ès	17		17
- š l i f a v i m o s u k l i o	mm	17		17 12		12 12
Įrankių įtvaras
- Suspaudžiamoji įvorė	mm	6		6	6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,1	2,1	2,0	2,0
Apsaugos klasė		/I	/I	/I	/I	/I
Apsaugos tipas		IP 20	IP 20	IP 20	IP 20	IP 20

Aukšto dažnio tiesinis šlifuoklis		HGS 55/50	HGS 55/50
Gaminio numeris 0 602 229 ...		... 104	... 134
Nominalioji átampa	V	135	2
Dažnis	Hz	200	300
Nominali naudojamoji galia	W	260	4
Nominali atiduodamoji galia	W	150	2
Nominalioji srovė	A	1,7	1,7
Tuščiosios eigos sūkių skaičius	min^-1	12000	18000
Maks. šlifavimo įrankio skersmuo	mm	50	50
Briaunos raktui uždėti ant
- pr i sp a u d ž i a m o s i o s v e r ž l èsmm		17	17
- š l i f a v i m o s u k l i o	mm	17	17
Įrankių įtvaras
- Suspaudžiamoji įvorė	mm	6	6
Svoris pagal „EPTA-Procedure 01:2014“	kg	1,5	1,5
Apsaugos klasė		⊕ /I	⊕ /I
Apsaugos tipas		IP 20	IP 20

Aukšto dažnio tiesinis šlifuoklis		HGS 55/8	HGS 55/8	HGS 55/8	HGS 55/8
Gaminio numeris 0 602 233 ...		... 201	... 204	... 207	... 304
Nominalioji átampa	V	265	135	72	200
Dažnis	Hz	200	200	200	300
Nominali naudojamoji galia	W	260	260	260	400
Nominali atiduodamoji galia	W	150	150	150	230
Nominalioji srové	A	0,9	1,7	3,2	1,7
Tuščiosios eigos sūkių skaičius	min^-1	50000	50000	50000	50000
Maks. šlifavimo įrankio skersmuo	mm	8	8	8	8
Briaunos raktui uždėti ant
- suspaudžiamosios įvorės	mm	9	9	9	9
- šlifavimosuklio	mm	11	11	11	11

Bosch Power Tools 1 609 92A 36H | (8.11.16)

434 | Lietuviškai

Aukšto dažnio tiesinis šlifuoklis		HGS 55/8	HGS 55/8	HGS 55/8	HGS 55/8
Jrankių įtvaras– Suspaudžiamoji įvorė		mm 3 3	3	3
Svoris pagal „EPTA-Procedure 01:2014“		kg 1,7 1,7 1,7 1,7
Apsaugos klasė		± /1 /1 /1 /1	±	±	±
Apsaugos tipas		IP 20	IP 20	IP 20	IP 20

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60745-2-23. Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams jrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokia papildoma jranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis

gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

		0602 207 ...	0602 209 ...	0602 211 40...	0602 211 411	0602 211 434	0602 238 ...	0602 245 ...
Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju siekia	dB(A)	78	78	76	79	79	71	79
Paklaida K=	dB	3	3	3	3	3	3	3
Triukšmo lygis dirbant gali viršyti 80dB(A).Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagalEN 60745-2-23:
Paviršiaus šlifavimas (rupusis šlifavimas):
ah	m/s2	4	4	<2,5	4	4	3	5
K	m/s2	3	3	1,5	1,5	1,5	3	1,5

		0602 208 ...	0602 210 434
Pagal A skalę išmatuotas elektrinio jrankio garso slėgio lygis tipiniu atveju siekia	dB(A)	79	79
Paklaida K=	dB	3	3
Triukšmo lygis dirbant gali viršyti 80dB(A).Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagalEN 60745-2-23:
Paviršiaus šlifavimas (rupusis šlifavimas):
ah	m/s2	4	<2,5
K	m/s2	3	1,5

	0602 226 ...	0602 227 ...	0602 233 ...		0602 228 ...	0602 229 ...
Pagal A skalę išmatuotas elektrinio jrankio garso slėgio lygis tipiniu atveju yra mažesnis užPaklaida K=Triukšmo lygis dirbant gali viršyti 80 dB(A).Dirbkite su klausos apsaugos priemonėmis!	dB(A)dB	723	733	Pagal A skalę išmatuotas elektrinio jrankio garso slėgio lygis tipiniu atveju siekiaPaklaida K=Triukšmo lygis dirbant gali viršyti 80 dB(A).Dirbkite su klausos apsaugos priemonėmis!	dB(A)dB	713	713
Vibracijos bendroji vertė an(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-23:Paviršiaus šlifavimas (rupusis šlifavimas): a_h K	m/s2m/s2	31,5	11,5	a_h K	m/s2m/s2	31,5	31,5

Atitikties deklaracija CE

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo 2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60745-1, EN 60745-2-23, EN 50581.

Techninè byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

▶ Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutraukite energijos tiekimą. Ši atsargos priemonė padės išvengti netyčinio elektrinio įrankio įjungimo.

Ilginamosios dalies tvirtinimas (žr. pav. A) (Tipas 0 602 238 ...)

Priklausomai nuo naudojimo atvejo, šlifavimo suklį galima pa- ilginti iki maks. 450 mm. Kaip papildomą jrangą galima jsigyti 150 mm (gaminio numeris 3 606 120 031) ir 300 mm (ga- minio numeris 3 606 120 032) ilginamąsias dalis.

Kai dirbate su ilginamaja dalimi, šlifavimo sukli veikianti jęga turi būti ne didesné kaip 15 N! Tai atitinka šlifavimo suklio apkrovą 1,5 kg svoriu. Priešingu atveju pailgintas šlifavimo suklys gali lūžti.

Šlifavimo suklio nusukimas

- Šlifavimo suklio korpusą 5 srieginės jmovos 8 srityje, pvz., orapūte su temperatūros reguliatoriumi, pakaitinkite iki maždaug 100 °C. Veržliniu raktu 12 nusukite suklio korpusą kartu su šlifavimo sukliu, sukdami prieš laikrodžio rodyklę ir prilaikydami veržliniu raktu 10, uždėtu ant srieginės jmovos 8.

Ilginamosios dalie įstatymas

• Ilginamosios dalies 9 sriegj patepkite kartu pateiktu „Loctite 241“ tepalo lašu. Ilginamosios dalies sriegj jsukite j šlifavimo suklj 4 ir užveržkite 20 Nm momentu.
• Suklio dantukai turi būti sumontuoti taip, kad nesusidarytų jtempimų.
• Jei norite montuoti dar vieną ilginamają dalj, tai antros ilginamosios dalies sriegi taip pat patepkite „Loctite 241“ ir jsukite ją j pirma ilginamają dalj.
• Tada kartu su jrankiu pateiktu „Loctite 241“ tepalo lašu patepkite srieginės įmovos 8 sriegi, užsukite ilginamają dalį ir ją užveržkite 20 Nm momentu.

Papildomos rankenos montavimas

Tipas 0 602 233 ... (žr. pav. G)

Papildoma rankena 21 pristatant įrankį nėra sumontuota. Papildomą rankeną 21 sudaro juostinis pavalkėlis 22, rankena 23, prispaudžiamasis laikiklis 24 ir varžtas 25.

• Prieš prijungdami elektrinį jrankį prie elektros energijos tiekimo sistemos, pritvirtinkite papildomą rankeną.
• Pirmiausia jstatykite varztą 25 j prispaudżiamojo laikiklio 24 kiaurymę, o tada kartu su prispaudżiamuoju laikikliu - j rankeną 23.

436 | Lietuviškai

• Sukite varžtą j sriegi, esantį ant juostinio pavalkėlio 22 metalinio laikiklio. Juostinį pavalkėlj 22 per kabelį užstumkite ant elektrinio įrankio korpuso ir nustatykite rankeną į tinkamą padėtį.
• Juostinj pavalkėlj 22, verždami varžtą 25, užveržkite ant korpuso.
• Patikrinkite, ar papildoma rankena 21 tvirtai prijungta prie korpuso.

Irankių keitimas

(Tipas 0 602 207 ..., 0 602 208 ..., 0 602 209 ..., 0 602 210 ..., 0 602 211 4..., 0 602 238 ..., 0 602 245 ...)

Naudokite tik tokius šlifavimo antgalius, kurių tinkamas kotelio skersmuo. Šlifavimo antgalis, kurio kotelio skersmuo neatitinka elektrinio jrankio jrankių įtvaro (žr. „Techniniai duomenys“), negali būti gerai įtvirtintas ir pažeidžia suspaudžiamają įvorę.
Istatydami šlifavimo antgalj stebėkite, kad šlifavimo antgalio kotelis tvirtai jsistatytų i įrankių įtvarą. Jei šlifavimo antgalio kotelis nepakankamai giliai įstatomas j įrankių įtvarą, šlifavimo antgalis gali išslysti ir tapti nekontroliuojamas.

▶ Nenaudokite atpjovimo diskų ir frezavimo įrankių. Elektrinis įrankis šiems darbo įrankiams neturi apsaugos įtaisų.

- Šlifavimo antgalio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.

Naudokite tikepriekaištingus, nesusidėvėjusius šlifavimo antgalius. Pažeisti šlifavimo antgaliai, pvz., gali lūžti ir sužaloti arba padaryti materialinės žalos.

▶ Patikrinę ir sumontavę šlifavimo antgalį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio šlifavimo antgalio plokštumoje, ir leiskite elektriniam įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei šlifavimo įrankis pažeistas, per šj bandomąjį laiką įis turėtų sulūžti.

▶ Reikia įveržti ne mažiau kaip 10 mm darbo įrankio. Nau-dojantis kotelio ilgiu L _0 , iš elektrinio įrankio gamintojo pa-teiktų duomenų galima nustatyti darbo įrankio leidžiamajį maksimalų sūkių skaičių. Jis turi būti didesnis už elektrinio įrankio maksimalų sūkių skaičių.

Šlifavimo antgalio įdėjimas (žr. pav. C)

Suspaudžiamoji jvorė 3, j kurią jsistato šlifavimo antgalis 1, yra ant šlifavimo suklio 4.

• Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunų.
• Atlaisvinkite suspaudžiamają ivorę 3 veržliarakčiu 13, suk-dami prieš laikrodžio rodyklę.
  ▶ Naudokite tik geraí tinkančius ir nepažeistus veržliarakčius.

• Švarų šlifavimo suklij 1 įstatykite į suspaudžiamosios įvorės 3 įrankių įtvarą 2.

• Istaty kite šlifavimo jrankio užveržiamajj kotelj i suspau-džiamają jvore 3 iki atramos.

• Šlifavimo suklj 4 tvirtai laikykite veržliarakčiu 14, uždėtu ant briaunų, ir veržkite šlifavimo antgalj 1 veržliarakčiu 13 ant suspaudžiamosios įvorės 3, sukdami pagal laikrodžio rodykle.
  Tipas 0 602 245 ... (žr. pav. B): Šlifavimo antgalis turi būti su atitinkamu sriegiu. Šlifavimo antgalj užsukite ant šlifavimo suklio 4. Šlifavimo suklj tvirtai laikykite kartu pateiktu veržliarakčiu.
• Naujai primontuotam šlifavimo antgaliui, kad ji patikrintumete, pirmiausia leiskite veikti be apkrovos.

Šlifavimo antgalio išėmimas

ATSARGIAI Ilgiau naudojant elektrini įranki, šli- favimo antgaliai gali įkaisti. Išimdami

šlifavimo antgalius mūvėkite apsauginėmis pirštinėmis.

- Atlaisvinkite suspaudžiamają ivorę, kaip aprašyta pirmiau, ir išimkite šlifavimo antgalj.

Suspaudžiamosios įvorės keitimas (žr. pav. D) (Tipas 0 602 211 5..., 0 602 208 ..., 0 602 209 ..., 0 602 210 ..., 0 602 211 4..., 0 602 238 ...)

• Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunu.
• Atlaisvinkite suspaudžiamają Ivorę 3 veržliarakčiu 13, suk-dami prieš laikrodžio rodyklę.
  ▶ Naudokite tik gerai tinkančius ir nepažeistus veržliarakčius.
• Sukite veržliaraktj 13 prieš laikrodžio rodyklę tiek, kad suspaudžiamają Ivorę 3 galétumėte nuimti nuo šlifavimo suklio 4.
• Norėdami pritvirtinti suspaudžiamają jvorę, laikykite šlifavimo suklj 4 veržliarakčiu 14, uždėtu ant suklio briaunų, jstatykite suspaudžiamają jvorę 3 j šlifavimo suklj ir užveržkite, sukdami veržliaraktį 13 pagal laikrodžio rodyklę.

Irankių keitimas

(Tipas 0 602 226 ..., 0 602 227 ..., 0 602 228 ..., 0 602 229 ..., 0 602 233 ...)

▶ Naudokite tik tokius šlifavimo antgalius, kurių tinkamas kotelio skersmuo. Šlifavimo antgalis, kurio kotelio skersmuo neatitinka elektrinio įrankio įrankių įtvaro (žr. „Techniniai duomenys“), negali būti gerai įtvirtintas ir pažeidžia suspaudžiamają įvorę.
▶ Istatydami šlifavimo antgalj stebėkite, kad šlifavimo antgalio kotelis tvirtai įsistatytų i įrankių įtvarą. Jei šlifavimo antgalio kotelis nepakankamai giliai įstatomas į jrankių įtvarą, šlifavimo antgalis gali išslysti ir tapti nekontroliuojamas.
▶ Nenaudokite atpjovimo diskų ir frezavimo įrankių. Elektrinis įrankis šiems darbo įrankiams neturi apsaugos įtaisų.
▶ Šlifavimo antgalio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Jrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.

Lietuviškai | 437

▶ Naudokite tik nepriekaištingus, nesusidėvėjusius šlifavimo antgalius. Pažeisti šlifavimo antgaliai, pvz., gali lūžti ir sužaloti arba padaryti materialinės žalos.
▶ Patikrinę ir sumontavę šlifavimo antgalį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio šlifavimo antgalio plokštumoje, ir leiskite elektriniam įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei šlifavimo įrankis pažeistas, per ŝį bandomąjį laiką jis turėtų sulūžti.
▶ Reikia jveržti ne mažiau kaip 10 mm darbo jrankio. Nau-dojantis kotelio ilgiu L _0 , iš elektrinio jrankio gamintojo pa-teiktų duomenų galima nustatyti darbo jrankio leidžiamajji maksimalų sūkių skaičių. Jis turi būti didesnis už elektrinio jrankio maksimalų sūkių skaičių.
▶ Naudokite tik tinkamus ir nepažeistus verzliarakčius (žr. „Techniniai duomenys“).

Tipas 0 602 226 ..., 0 602 227 ..., 0 602 228 2 ..., 0 602 229 ... (žr. pav. H)

Šlifavimo antgalio įdėjimas

• Nuvalykite šlifavimo suklj 4 ir visas montuojamas dalis.
• Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunų. Atlaisvinkite suspaudžiamają veržlę 11 veržliarakčiu 26 sukdami prieš laikrodžio rodyklę.
• Jstatykite šlifavimo jrankio užveržiamaji kotelj j suspau-džiamają jvorę 3 iki atramos.
• Šlifavimo suklj 4 tvirtai laikykite veržliarakčiu 14 ir veržkite šlifavimo antgalj 1 veržliniu raktu 26, sukdami pagal laikro-džio rodykle.

Šlifavimo įrankiai turi nepriekaištingai suktis. Netolygiai besi sukančių šlifavimo įrankių nenaudokite, juos būtinai pakeiski- te.

Jokiu būdu suspaudžiamaja veržle neužveržkite suspaudžiamosios įvorės, jei nėra įstatytas šlifavimo įrankis. Priešingu atveju galite pažeisti suspaudžiamają įvorę.

Naujai primontuotam šlifavimo antgaliui, kad ji patikrintumėte, pirmiausia leiskite veikti be apkrovos.

Šlifavimo antgalio išémimas

! ATSARGIAI

Ilgiau naudojant elektrini įrankį, šli- favimo antgaliai gali įkaisti. Išimdami

šlifavimo antgalius mūvėkite apsauginėmis pirštinėmis.

Atlaisvinkite prispaudžiamają veržlę, kaip aprašyta pirmiau, ir išimkite šlifavimo antgalj.

Tipas 0 602 233 ... (žr. pav. l)

Šlifavimo antgalio įdėjimas

Suspaudžiamoji įvorė 3, į kurią įsistato šlifavimo antgalis 1, yra ant šlifavimo suklio 4.

• Nuvalykite šlifavimo suklj 4 ir visas montuojamas dalis.
• Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunų.

Atlaisvinkite suspaudžiamają jvorę 3 veržliarakčiu 13, suk- dami prieš laikrodžio rodyklę.

- Jstatykite šlifavimo jrankio užveržiamajj kotelij suspau-džiamają jvorę 3 iki atramos.

- Šlifavimo suklj 4 tvirtai laikykite veržliarakčiu 14, uždėtu ant briaunų, ir veržkite šlifavimo antgalj 1 veržliarakčiu 13 ant suspaudžiamosios įvorės 3, sukdami pagal laikrodžio rodyklę.

Naujai primontuotam šlifavimo antgaliui, kad jj patikrintumėte, pirmiausia leiskite veikti be apkrovos.

Šlifavimo antgalio išėmimas

! ATSARGIAI

Ilgiau naudojant elektrini įrankį, šli- favimo antgaliai gali įkaisti. Išimdami

šlifavimo antgalius mūvėkite apsauginėmis pirštīnėmis.

Atlaisvinkite suspaudžiamają įvorę, kaip aprašyta pirmiau, ir išimkite šlifavimo antgalį.

Tipas 0 602 228 3.. (žr. pav. J)

Šlifavimo antgalio įdėjimas

• Šlifavimo suklj 4 sukite pagal arba prieš laikrodžio rodyklę, kol suklio korpuso 5 kiaurymėje pamatysite skriejiko išpjova.
• I skriejiko išpijovą jstatykite tiekiamame komplekte esančio lenktojo rakto 27 geležte. Norėdami sumažinti skriejiko jtempimą, lenktajį raktą sukite pagal laikrodžio rodyklę. Suspaudžiamoji įvorė 3 tuo metu pakankamai pasislenka nuo šlifavimo suklio 4.
• Istatykite šlifavimo įrankio užveržiamajį kotelį i suspau-džiamają įvorę 3 iki atramos.
• Jei šlifavimo jrankio jstatyti nereikia, vėl atlaisvinkite skriejiko įtempima.

Veržliniu raktu 13 išsukite suspaudžiamają įvorę 3, sukda- mi prieš laikrodžio rodyklę ir prilaikydami lenktuoju raktu 27, įstatytu į skriejiko išpjovą.

Suspaudžiamają įvorę išsukite tik tiek, kad galėtumėte jstatyti šlifavimo antgalio kotelj.

• Tada veržliniu raktu 13 vėl jsukite suspaudžiamają įvorę, sukdami pagal laikrodžio rodyklę ir prilaikydami lenktuoju raktu 27, jstatytu i skriejiko išpjovą.
• L e n k kta27 sukite prieš laikrodžio rodyklę, kol suspaudžiamoji jvorė 3 jsistums j šlifavimo suklj 4.

Patikrinkite, ar šlifavimo antgalis tvirtai jstatytas.

Naujai primontuotam šlifavimo antgaliui, kad ji patikrintumėte, pirmiausia leiskite veikti be apkrovos.

Šlifavimo antgalio išėmimas

ATSARGIAI

Ilgiau naudojant elektrini įrankį, šli- favimo antgaliai gali įkaisti. Išimdami

šlifavimo antgalius mūvėkite apsauginėmis pirštinėmis.

Atlaisvinkite skriejiką ir suspaudžiamają įvorę, kaip aprašyta pirmiau, ir išimkite šlifavimo antgalį.

Suspaudžiamosios įvorės keitimas

▶ Naudokite tik tinkamus ir nepažeistus veržliarakčius (žr. „Techniniai duomenys“).

Tipas 0 602 226 ..., 0 602 227 ..., 0 602 228 2 ..., 0 602 229 ... (žr. pav. H)

- Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunų.

Atlaisvinkite suspaudžiamają veržlę 11 veržliarakčiu 26, sukdami prieš laikrodžio rodyklę.

438 | Lietuviškai

• Sukite veržliaraktj 26 prieš laikrodžio rodyklę tiek, kad suspaudžiamają veržlę 11 su integruota suspaudžiamaja jvo-re 3 galétumėte nuimti nuo šlifavimo suklio.
• Norėdami pritvirtinti suspaudžiamają jvore, tvirtai laikykite šlifavimo suklį 4 veržliniu raktu 14, uždėtu ant rakto briaunu, į šlifavimo suklį jstatykite naują suspaudžiamają veržlę su integruota suspaudžiamają jvore ir vėl užveržkite suspaudžiamają veržlę 11 veržliniu raktu 26, sukdami pagal laikrodžio rodyklę.

Tipas 0 602 233 ... (žr. pav. I)

• Šlifavimo suklj 4 laikykite veržliarakčiu 14, uždėtu ant briaunų.
  Atlaisvinkite suspaudžiamają jvorę 3 veržliarakčiu 13, suk-dami prieš laikrodžio rodykle.
• Sukite veržliaraktį 13 prieš laikrodžio rodyklę tiek, kad suspaudžiamają įvorę 3 galėtumėte nuimti nuo šlifavimo su-klio 4.
• Norédami pritvirtinti suspaudžiamają įvorę, laikykite šlifavimo suklj 4 veržliarakčiu 14, uždėtu ant suklio briaunų, jstatykite suspaudžiamają įvorę 3 j šlifavimo suklj ir užveržkite, sukdami veržliaraktį 13 pagal laikrodžio rodyklę.

Tipas 0 602 228 3.. (žr. pav. J)

• Šlifavimo suklj 4 sukite pagal arba prieš laikrodžio rodyklę, kol suklio korpuso 5 kiaurymėje pamatysite skriejiko išpjova.
• J skriejiko išpjovą jstatykite tiekiamame komplekte esančio lenktojo rakto 27 geležte. Norėdami sumažinti skriejiko įtempimą, lenktajį raktą sukite pagal laikrodžio rodyklę. Suspaudžiamoji įvorė 3 tuo metu pakankamai pasislenka nuo šlifavimo suklio 4.
• Veržliniu raktu 13 išsukite suspaudžiamają įvorę 3, sukdami prieš laikrodžio rodyklę ir prilaikydami lenktuoju raktu 27, jstatytu j skriejiko išpjovą.
• Norėdami tvirtinti suspaudžiamają įvorę, įstatykite ją j šli-favimo suklj.
  Tada veržliniu raktu 13 vél jsukite suspaudžiamają įvorę, sukdami pagal laikrodžio rodyklę ir prilaikydami lenktuoju raktu 27, jstatytu j skriejiko išpjovą.
• L e n k tta27 jurite prieš laikrodžio rodyklę, kol suspaudžiamoji jvorė 3 jsistums i šlifavimo suklj 4.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Pasirūpinkite geru darbo vietos vēdinīmu. - Rekomenduojama dėvėti kvėpavimo takų apsauginę kauke su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Prijungimas prie elektros tinklo

Elektriniams įrankiams eksploatuoti jums reikia dažnio keitiklio, trifazės kintamosios srovės, kurios dažnis atitinka firminėje lentelėje nurodytą dažni.

Dažnio keitikliai yra jvairiu dydžiu, dažniu, antriniu jtampu ir vardiniu galiu. Dažnio keitiklio parinkimas priklauso nuo prijungiamo elektrinio jrankio. Pasirinkdami dažnio keitiklj, pasikonsultuokite su Bosch specializuotos prekybos atstovais.

Elektrinj įrankį jūs gaunate su keturių metrų ilgio specialiu kabeliu be kištuko. Norint jį jjungti, prie specialaus kabelio reikia prijungti keturpolį CEE kištuką (kodinė spalva žalia).

Be to, siekiant apsaugoti nuo perkrovos, prie elektrinio jrankio galima prijungti iprastinj variklio apsauginj jungikl. Sio variklio apsauginio jungiklio nustatymo diapazonas turi apimti elektrinio jrankio vardinę srove (žr. „Techniniai duomenys“). Variklio apsauginis jungiklis turi sureaguoti greičiau nei per sekundę.

Tuo tikslu laikykitės variklio apsauginio jungiklio naudojimo instrukcijoje pateiktų saugos nuorodu ir montavimo instrukciju!

CEE kištuko montavimas (žr. pav. E - F)

• Atsukite abu varžtus 17 ir iš CEE kištuko 19 korpuso ištraukite kištuko mazga 16.
• Plastikinę įvorę 20 nupjaukite pagal specialaus laido, pri-jungto prie elektrinio įrankio, skersmenį ir CEE kištuko kor-pusą stumkite per specialųji kabelį.
• Keturias gyslas praveskite per laido įtempimo sumažinimo jtaisa 15.
• Atsukite keturis mažus varžtus 18 kištuko mazge 16 ir jsta-tykite rudos gyslos L1 tütele j kontaktinę įvorę L1, mėlynos gyslos L2 tütele j kontaktinę įvorę L2, juudos gyslos L3 tütele j kontaktinę įvorę L3 bei žalios-geltonos gyslos ⊕ tütele j apsauginio kontakto įvorę ⊕.
• Kad užfiksuotumėte keturias gyslas, vėl tvirtai jsukite keturis mažus varžtus 18 kištuko mazge 16.
• Tada laido įtempimo sumažinimo įtaisą 15 prisukite tvirtai ant kabelio su apvalkalu taip, kad gyslų galinių tūtelių neveiktų tempimo jėga.
• Kištuko mazgą 16 vėl jstatykite j CEE kištuko 19 korpusą ir vėl tvirtai jsukite abu varžtus 17.
• Tada patikrinkite, ar gerai veikia apsauginis laidas.
• Elektrinio jrankio CEE kištuką 19 jstatykite j dažnio keitiklio jungiamają ivorę.

Dabar dažnio keitiklj galite prijungti prie elektros energijos šaltinio.

Kaip dažnio keitiklj prijungti prie elektros energijos šaltinio, rasite dažnio keitiklio naudojimo instrukcijoje.

▶ Patikrinkite sukimosi krypti!

Lietuviškai | 439

Sukimosi krypties tikrinimas

Šlifavimo suklio sukimosi kryptis turi sutapti su rodyklės ant elektrinio jrankio kryptimi.

Jei pirmojo jungimo metu šlifavimo suklys (žr. „Elektrinio jrankio jjungimas/išjungimas“, 439 psl.) sukasi netinkama kryptimi, elektrinj jrankj turite tuoj pat išjungti ir atjungti nuo elektros energijos šaltinio.

• Dar kartą atsukite abu varžtus 17 ir iš CEE kištuko 19 korpuso vėl ištraukite kištuko mazga 16.
• Rudos ir juodos gyslų tūteles ištraukite iš jų kontaktinių įvo-rių.
• Juodos gyslos L3 tütele jstatykite j kontaktinę ivorę L1, o rudos gyslos L1 tütele j kontaktinę ivorę L3.
• Kad užfiksuotumėte gyslas, vėl tvirtai jsukite keturis mažus varžtus 18 kištuko mazge 16.
• Kištuko mazgą 16 vėl jstatykite j CEE kištuko 19 korpusą ir vėl tvirtai jsukite abu varžtus 17.
• Tada patikrinkite, ar gerai veikia apsauginis laidas.
• Elektrinj jrankj vél prijunkite prie elektros energijos tiekimo sistemos.

Naudojimas

Paruošimas naudoti

▶ Maitinimo šaltinio įtampa ir dažnis turi sutapti su elektrinio įrankio firminėje lentelėje pateiktais duomenimis.
Prieš pradėdami dirbti patikrinkite šlifavimo įrankį. Šlifavimo įrankis turi būti nepriekaištingai uždėtas ir turi laisvai suktis. Atlikite bandomaji paleidimą ir leiskite elektriniam įrankiui ne mažiau kaip 1 minutę veikti be apkrovos. Nenaudokite pažeistų, nelygių ar vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali su-lūžti ir sužaloti.
Jungimo-išjungimo jungikli 6 nustatykite i padėti „Iš-j.“, jei elektrinis įrankis nelauktai nustoja veikti, nors jungimo-išjungimo jungiklis nustatytas i padėti „j.j.“. Tokiu būdu apsaugosite nuo netikėto pakartotinio paleidimo. Prieš vėl jungdami elektrinį įrankį, patikrinkite elektros energijos šaltinį (žr. „Prijungimas prie elektros tinklo“, 438 psl.).

Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.

▶ Prieš prijungdami dažnio keitiklj prie elektros tinklo, visada pirmiausia sujunkite elektrini įrankį su dažnio keitikliu.

Dažnio keitiklio ijungimas ir išjungimas

Kad galetumete jjungti elektrinj jrankj, pirmiausia turite jjungti dažnio keitiklj.

Tuo tikslu laikykitės dažnio keitiklio naudojimo instrukcijos.

Elektrinio įrankio įjungimas/išjungimas

(Tipas 0 602 207 ..., 0 602 208 ..., 0 602 209 ..., 0 602 210 ..., 0 602 211 ..., 0 602 245 ...)

- Norėdami elektrinį prietaisą ijungti, jjungimo-išjungimo jungiklj 6 pastumkite i priekį ir po to jį paspauskite.

• Norédami užfiksuoti paspaustą jjungimo-išjungimo jungiklj 6, pastumkite jjungimo-išjungimo jungiklj 6 toliau j prie kj.
• Norėdami išjungti prietaisą, atleiskite jjungimo-išjungimo jungiklj 6 arba, jei jis užfiksuotas, trumpam paspauskite ir vėl atleiskite jjungimo-išjungimo jungiklj 6.

Elektrinio įrankio įjungimas/išjungimas (Tipas 0 602 238 ...)

• Norėdami ijungti elektrinį įrankį, paspauskite jjungimo-iš-jungimo jungiklį 6 ir darbinės operacijos metu laikykite jį paspaustą.
• Norėdami užfiksuoti jjungimo-išjungimo jungiklj 6, jjungimo-išjungimo jungiklj laikykite paspaustą ir stumkite fik-suojamają svirtelę 7 pirmyn, kol ji užsifiksuos.
• Norėdami išjungti, jjungimo-išjungimo jungiklj 6 atleiskite.
• Esant užfiksuotam jjungimo-išjungimo jungikliui 6, pir-miausia jj paspauskite, o tada atleiskite. Tada fiksuojamoji svirtelė 7 atsifiksuoja automatiškai.

Elektrinio irankio ijungimas/išjungimas

(Tipas 0 602 226 ..., 0 602 227 ..., 0 602 228 ..., 0 602 229 ..., 0 602 233 ...)

Norėdami elektrinį jrankį ijungti, jjungimo-išjungimo jungiklj 6 nustatykite į padėtį l.

Kad tausotumėte energija, elektrinį įrankį jjunkite tik tada, kai naudosite.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungiklj 6 nustatykite į padėtį 0.

Darbo patarimai

▶ Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutraukite energijos tiekimą. Ši atsargos priemonė padės išvengti netyčinio elektrinio įrankio jjungimo.
▶ [tvirtinkite ruošinj, jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Neapkraukite elektrinio įrankio tiek, kad jis sustotų.
- Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstu, kelias minutes leiskite jam veikti tuščiaja eiga.
- Šlifavimo antgalis darbo metu labai įkaista. Nelieskite jų, kol jie neatvėso.
- Šlifavimo įrankius laikykite nuo smūgių apsaugotoje vietoje.

Darbas su tiesiniu šlifuokliu

Darbo įrankio, pvz., šlifavimo antgalio arba žiedlapinio šlifavimo disko, parinkimas priklauso nuo naudojimo atvejo ir atliekamos užduoties.

Pasirinkti tinkamą šlifavimo antgalį jums padės Bosch specializuotos prekybos atstovas.

Kad pasiektumete optimalių darbo rezultatų, šlifavimo įrankį tolygiai vedžiokite šiek tiek spausdami.

Stipriai spaudžiant sumažėja elektrinio jrankio našumas ir greičiau susidėvi šlifavimo antgalis.

440 | Lietuviškai

Šlifavimas šlifavimo antgaliu

Šlifavimo antgalių šlifavimo medžiaga, pvz., korundas arba silicio karbidas, yra suformuota ir sutvirtinta specialia rišamaja medžiaga ir tvirtinamaisiais sluoksniais, ir taip yra gaunamas šlifuojamasis ir apkrovas atlaikantis elementas. Dirbant su jrankiu šlifuojamoji ir rišamoji medžiaga „sunaudojama” kartu, todėl šlifavimo antgalis nuolat mažėja.

Šlifavimo antgaliai labiausiai tinka tiksliems mechaniniams ar formavimo darbams bei užvartoms nuo metalų pašalinti. Dėl didelio apskritiminio greičio, šlifavimo vietoje išsiskiria daug šilumos.

Šlifavimas šlifavimo diskais

Šlifavimo diskas šlifuojant turi būti prigludęs plokščiaja puse – taip gausite geriausius darbo rezultatus. Elektrinj jrankj vedžiokite šiek tiek spausdami. Tada ruošinys labai nejkais, nepakis jo spalva ir nebus rievių.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutraukite energijos tiekimą. Ši atsargos priemonė padės išvengti netyčinio elektrinio įrankio jungimo.
▶ Reguliariai valykite elektrinį įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.
▶ Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines angas dažnai prapūskite ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus elektrinio jrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio jrankio apsauginė izoliacija.

Reguliariai matuokite šlifavimo suklio tuščiosios eigos sūkių skaičių. Jei išmatuota vertė daugiau kaip 10 % yra mažesnė arba didesnė už nurodytą tuščiosios eigos sūkių skičių (žr. „Techniniai duomenys“), dėl elektrinio įrankio patikrinimo turite kreiptis į Bosch elektrinių įrankių remonto dirbtuves. Kai tuščiosios eigos sūkių skaičius per didelis, gali sulūžti darbo įrankis, kai sūkių skaičius per mažas, sumažėja darbo našumas.

▶ Naudokite tik originalų kabelį! Kaskart prieš pradėdami naudoti elektrini įrankį patikrinkite kabelį ir kištuką, ar nėra pažeidimų. Siekiant išvengti pavojų, kabelį ir kištuką remontuoti draudžiama, juos reikia pakeisti.

▶ Dėl techninės priežiūros ir remonto darbų kreipkitės tik į kvalifikuotus specialistus. Taip bus užtikrinama, jog elektrinis jrankis išliks saugus.

Nuo elektros tinklo atjungto elektrinio įrankio jungiamąsias jvores, movas ir kištuką valykite sausa, nesipūkuojančia šluoste ir pašalinkite dulkes ir nešvarumų daleles.

Po pirmuju 150 darbo valandu išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandu.

Igaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Papildomą jrangą tinkamai sandéliuokite ir rūpeestingai prižiū-rékite.

Papildoma iranga

Informaciją apie visą kokybiškos papildomos jrangos programą galite gauti interneto svetainėse www.bosch-pt.com in www.boschproductiontools.com, arba prekybos jmonėje.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsu gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys i klausimus apie mūsų gaminius ir papildomą jrangą. leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankiy servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES del elektros ir elektroninės jrangos atlieku ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

تونس

صوتال
