YT-82786 - Gręžtuvas Yato - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai YT-82786 Yato PDF formatu.
| Produkto tipas | Belaidis gręžtuvas-suktuvas |
| Prekės ženklas | Yato |
| Modelis | YT-82786 |
| Vardinė įtampa | 18 V DC |
| Tuščiosios eigos greitis (1 pavara) | 0 - 440 min⁻¹ |
| Tuščiosios eigos greitis (2 pavara) | 0 - 1650 min⁻¹ |
| Smūgių dažnis | 0 - 7920 / 0 - 29700 min⁻¹ |
| Maksimalus sukimo momentas | 40 Nm |
| Griebtuvo skersmuo | 1,5 - 13 mm |
| Maks. gręžimo gylis medyje | 25 mm |
| Maks. gręžimo gylis betone | 13 mm |
| Maks. gręžimo gylis pliene | 10 mm |
| Svoris | 1,3 kg |
| Akumuliatoriaus tipas | Ličio jonų (Li-Ion) |
| Akumuliatoriaus talpa | 2 Ah |
| Įkroviklis: įėjimo įtampa | 220 - 240 V~, 50/60 Hz |
| Įkroviklis: išėjimo įtampa | 21 V DC |
| Įkroviklis: išėjimo srovė | 2,4 A |
| Įkrovimo laikas | 1 h |
| Garso slėgio lygis (LpA) | 82,0 dB(A) ± 3,0 |
| Garso galios lygis (LwA) | 93,0 dB(A) ± 3,0 |
| Vibracijos (gręžimas be smūgio) | 3,0 m/s² ± 1,5 |
| Vibracijos (gręžimas su smūgiu) | 9,89 m/s² ± 1,5 |
| Apsaugos laipsnis | IP20 |
| Izoliacijos klasė | III |
Dažnai užduodami klausimai - YT-82786 Yato
Naudotojų klausimai apie YT-82786 Yato
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Gręžtuvas PDF formatu nemokamai! Raskite savo instrukciją YT-82786 - Yato ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. YT-82786 prekės ženklo Yato.
NAUDOJIMO INSTRUKCIJA YT-82786 Yato
Elektroniniu budu reguliuojamas apsisukimu greitis
Elektroniski regulets griezes atrums
Akumulatoriaus tipas
Akumulatora veins
Typ akumulatoru
Druh akumulá tora
Sis simbolis rodo, kad draudziana iismesti panaudota elektrine ir elektronine jranga (jskaitant baterias ir akumulatorius) karto su kitomis atliekomis. Naudota jranga turetu bui renkama atskirai ri sunikima npukta, kad butu uztkrintas jos perdirbimas ir utilizavimas, sieiant sumazinti atlekas ir sumazinti gamtos istekli nuadojima. Nekontroliujamas pavojingu componentu, esanci elektros ir elektronineje rangoje, isskyrimas gali kelti pavoj zmoni sveikatai ir suketi neigiamus naturalios aplinkos pokcyius. Namu ukis vaidru svarbu vaidmen prisidedant pire pakartotino jrenginiu naudojimo ir utilizedim, jskailant perdirbma. Noredami gaut daugiau informacjos apie tinkamus perdirbimo budus, susisiekite su savo vietos valdizios institucjomis ar pardaveju.
Sis smbis inme aiziegum iznest elektrisko un elektronisko iekartu atkritumus (tostarp baterias un akumulatorus) kopa ar citiem atkritumiem. Nolietas iekartas ir jasavac atseviski un janodod savakanas punktar merki nodrosinat atkritumu otreizejo sparstradi un regeneraciju, lai erobezotu to apjomu un samazinatu dabas resursu izmantoanas limeni. Elektrskajas un elektroniskajas iekartas ietverto bistamo sastvdalu nekontroleta izdalisanas var radit cilveku veselibas apdraedjumu un izraisit negafivas izmainjas apkarteja vide. Majsaimneciba pilda svariglu lomu otreizejas izmantoanas un regeneracijas, tostarp nolitetoto iekartu sparstrades veicina ana. Vairak informacijs par atbilstoam otreizejas sparstrades metodem var sanem pie vietjo varies iestazu parrstvjiem vai pardeveja.
Tento symbol informuje, ze je zakazano likvidovat pouzite elektricke alektronicke zaizeni (vctne bateri a akumulatoru) spolecn s jinym opdadem. Pouzite zaizeni by meby shromafovalo selektivne a odsllano na sberné misto, aby byla zajbstena jeho recyklace a vyuzit, aby se snizilmozstvi opadu a snizil stupen vuyuzlani prirodnich zdroju. Nekontrovanov uvolovani nebepezychs slozek obsazeny v elektrickch a elektronickch zaizenich muze predstavovat hrozbu pro lidske zdrai a zpustobig nativny mzeny v pifrodnim prostrefd. Domacnost hrajdeulezit roliprispivani k opetovnemu pouziti vctne recyklace pouziteho zaizeni. Dalisi informace o vhdnory zpusobech recyklace Vam poskytnie misni urad nebo prodejce.

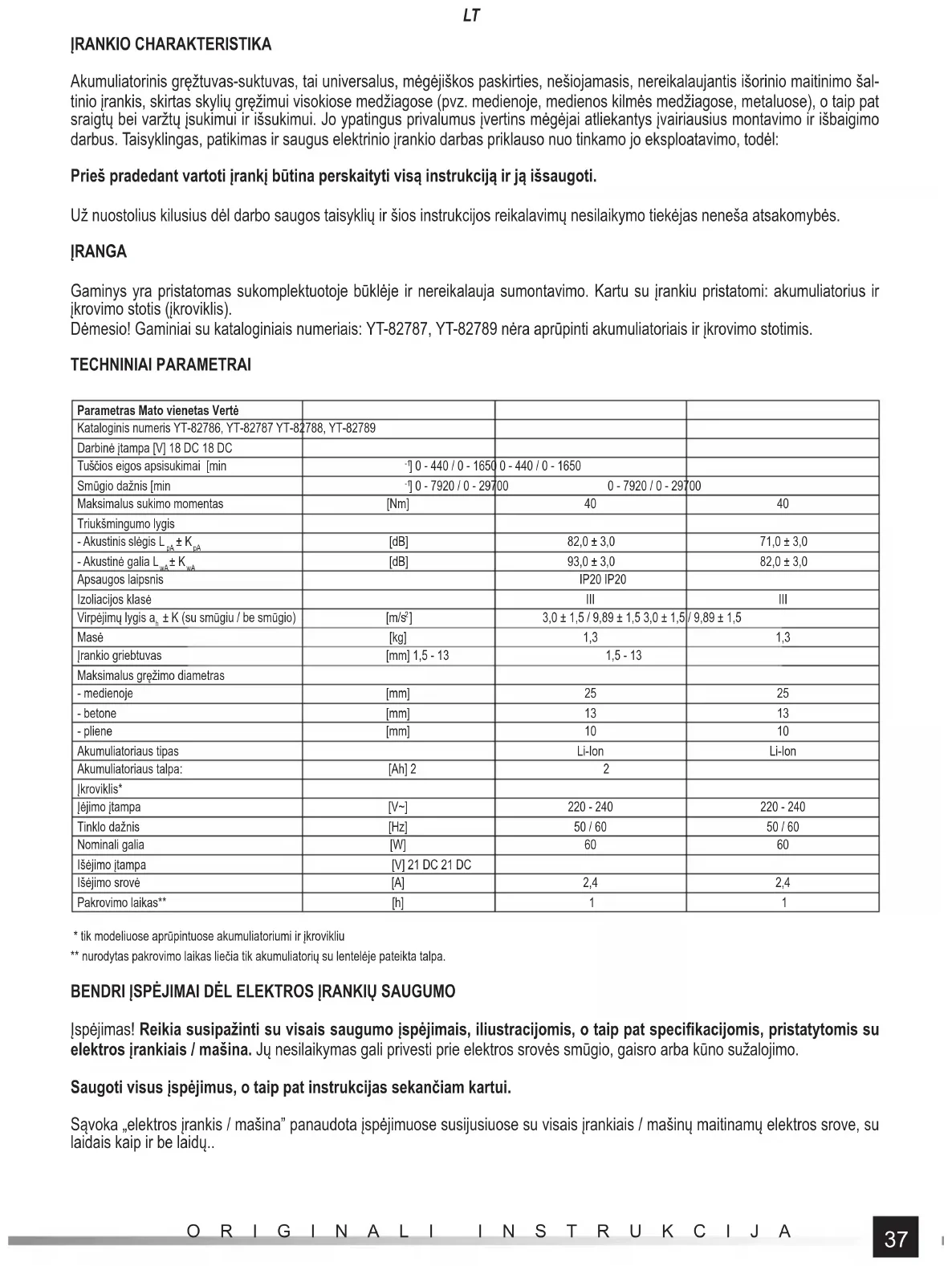

Akumulatorinis grežtuvas-suktuvas, tai universalus, mègejiškos paskirties, nešiojamasis, nereikalaujantis isorinio maitinimo saltinio jrankis, skirtas skyliu grežimui visokiose medziagose (pvz. medienoje, medienos kilmés medziagose, metaluose), o taip pat sraigtu bei varžtu jsukimui ir issukimui. Jo ypatingus privalumus jvertins megejai atliekantys jvairiausius montavimo ir isbaigimo darbus. Taisy Klingas, patikimas ir saugus elektrinio jrankio darbas prikauso nuo tinkamo jo eksploatavimo, todél:
Pries pradedant vartotijrankj butina perskaityti visa instrukcija ir ja issaugoti.
Uz nuostolius kilusius del darbo saugos taisykli ir sios instrukcijos reikalavim nesilaikymo tiekejas nenea atsakomybes.
IRANGA
Gaminys yra pristatomas sukoplektuotoje bülèje ir nereikalauja sumontavimo. Kartu su jrankiu pristatomi: akumulatorius ir jkrovimo stolis (jkroviklis).
Demesio! Gaminiau su kataloginais numeriais: YT-82787, YT-82789 nera aprupinti akumulatoriais ir jkrovimo stotimis.
TECHNINIAI PARAMETRAI
| Parametras Mato vienetas Verté | |||
| Kataloginis numeris YT-82786, YT-82787 YT-82788, YT-82789 | |||
| Darbiné jtampa [V] 18 DC 18 DC | |||
| Tuščios eigos apsisukimai [min | 0 - 440 / 0 - 1650 | 0 - 440 / 0 - 1650 | |
| Smūgio dažnis [min | 0 - 7920 / 0 - 2970 | 0 - 7920 / 0 - 2970 | |
| Maksimalus sukimo momentas | [Nm] | 40 | 40 |
| Triukšmingumo lygis | |||
| -Akustinis slëgis \( L_{pA} \pm K_{pA} \) | [dB] | 82,0 ± 3,0 | 71,0 ± 3,0 |
| -Akustinë galia \( L_{wA} \pm K_{wA} \) | [dB] | 93,0 ± 3,0 | 82,0 ± 3,0 |
| Apsaugos laipsnis | IP20 IP20 | ||
| Izoliacjos klasë | III | III | |
| Virpëjùmú lygis \( a_h \pm K \) (su smūgiu / be smūgio) | [m/s²] | 3,0 ± 1,5 / 9,89 ± 1,5 | 9,89 ± 1,5 |
| Masë | [kg] | 1,3 | 1,3 |
| Irankio griebtuvas | [mm] 1,5 - 13 | 1,5 - 13 | |
| Maksimalus grežimo diametras | |||
| - medienoje | [mm] | 25 | 25 |
| -betone | [mm] | 13 | 13 |
| - pliene | [mm] | 10 | 10 |
| Akumuliatoriaus tipas | Li-lon | Li-lon | |
| Akumuliatoriaus talpa: | [Ah] 2 | 2 | |
| Ikroviklis* | |||
| Iëjimo jtampa | [V~] | 220 - 240 | 220 - 240 |
| Tinklo dažnis | [Hz] | 50 / 60 | 50 / 60 |
| Nominali galia | [W] | 60 | 60 |
| Išëjimo jtampa | [V] 21 DC 21 DC | ||
| Išëjimo srovë | [A] | 2,4 | 2,4 |
| Pakrovimo laikas** | [h] | 1 | 1 |
- tik modeliuoase aprupintuose akumulatoriai ir jrovikliu
**nurodytas pakrovimo laikas liechia tik akumulatoriu su lenteleje pateiktata talpa.
BENDRI ISPEJIMAI DEL ELEKTROS IRANKIU SAUGUMO
Ispejimas! Reikia susipazinti su visais saugumo ispjimals, ilustraciomis, o taip pat specifikacijomis, pristatytomis su elektros irankiais / masina. Ju nesilakymas gali privesti prie elektros sroves smugio, gaisro arba kuno suzaoljo.
Saugoti visus jspejimus, o taip pat instrukcijas sekanciam kartui.
Savoka, "elettros jrankis / mašina" panaudota jspéjimuose susijusiuose su visais jrankiais / masinu maitinamu elektros srove, su laidais kaip ir be laidu..
LT
Saugumas darbo vietoje
Darbo vieta turi buti gerai apsviesta ir svari. Netvarka ir silpnas apsvietimas gali buti nelaimingu atsitikmu priezastimi.
Negalima naudoti elektros jrankiu / masinu aplinkoje kur yra didesne sprogimo rizika, kuriose yra degus skysciai, dujos arba garai. Elektros jrankia / masinos generuoja kibirkstis, kurios gali uzdegti dulkes arba garus.
Neleiskite j darbo vieta vaiku pašaliniu Žmoniu. Koncentracijos pradimas gali privesti prie kontrolës pradimo.
Elektriné sauga
Maitinimo liao kistukas turi buti pritaikyas prie tinklinio lizdo. Negali jokiu bdu pakeisti kistuko. Negalima naudoti jokiu kistuko adapteriu su jzemintais elektros jrankiais / masinomis. Nmodifikuotas kistukas tinkantis prie lizdo mažina elektros srovés smugio rizika.
Vengti salycio su jzemintais pavirsiais, tokiais kaip vamzdziai, sildytuvai ir ausintuvai. Kuno jzeminimas didina elektros srovés smugio rizika.
Negalima privesti prie elektros jrankiu / masinos salyciou su atmosferos krituliais arba drégme. Vanduo ir drégme, kuri pateks j elektros jrankio / masinos vidaus didina elektros srocés smugio rizika.
Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kistuko nesimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti salycio maitinimo lizdo su siluma, aliejais, astriomis briaunomis ir judanciais elementais. Maitinimo laido pazeidimas didina elektros sroves smugio rizika.
Darbo už uždaru patalpu ribu atveju reikia naudoti prailgintuvus, skirtus darbui už uždaru patalpu ribu. Tinkamo prailgintuvo panaudojimas, pritaikyto darbui isoreje mažina elektros smugio rizika.
Atveju kai naudiojamas elektros jrankis / masina dregnoje aplinkoje yra neisvengiamas, kaip apsauga nuo maitinimo itampos reikia naudoti skirtingos jtampos irengima (RCD). RCD panaudojimas mažina elektros srovés smugio rizika.
Asmeninis saugumas
Bukite jautus, kreipkite demsj tai ka darai ir vadovaukis sveiku protu darbo su elektros jrankiu / masina metu. Nenaudokite elektros jrankio / masinos esant nuovarguii arba suvartojus narkotikus, alkoholj ar vaistus. Demesingumo akimirkai trukumas gali privesti prie rintu asmeniniu suzeidimu.
Naudoti asmenines apsaugos priemones Visada devekite akiu apsauga. Asmenines apsaugos priemoniu, tokiu kaip dulkiu kaukes, apsauginé nuo slydimo apsauganti evalyné, salmai ir klausos apsauga mžina rimtu asmenini suzeidimu rizika.
Saugokite nuo atsitiktinio jrenginio uzedimo. Isitikinkite, kad elektros jungiklis yra „isjungtas" pozicijoje pries pri-jungiant prie maitinimo ir/arba akumulatoriaus, elektros / masinos pakelimo arba perkelimo. Elektros / rankio / masinos su pirstu ant jungiklio perkelimas arba elektros / masinos maitinimas, kai jungiklis yra pozicijoje „jungtas" gali privesti prie rimtu suzaoljimu.
Pries elektros jrankio / masinos jungimq isimkite visus raktus ir kitus jrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamuy elementu jrankio / masinos gali privesti prie rimtu suzalojimu.
Nesiekite ir nepasilenkite per toli. Issaugokite tinkama pozicij ar lygsvara per visa laika. Tai leis lengviau valdyti elektros jrankj / masina netiketu situaciju darbo metu atveju..
Devekite tinkamaprang. Nedevekite laisvos aprangos arba biuterijos.Turekite plaukus o taip pat apranga atokiau nuo judanciu elektros jranki /masinos elementu. Laisva apranga, biuterija arba ilgi plaukai gali buti jsukti judamus elementus.
Jeigu irengimal yra pritaikty prijungti prie dulki istraukimo arba dulki kaupimo, jsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulki istraukimo panaudiojimas mažina pavoju, susijusiu su dulkémis rizika.
Neprileiskite prie to, kad patirtis igyta del elektros jrankio / masinos panaudiojimas privede prie saugumo taisykliu ignoravimo. Nesaugus veikimas gali privesti prie rimtu suzeidimu per akimirka.
Elektros jrankiu / masinos naudojimas ir prieziura
Neapkraukite elektros jrankio / masinos. Naudokite elektros jrankius / masinas tinkamam pasirinktam naudojimui. Tinka-mas elektros jrankis / masina uztikrins gesnj ir saugesnj darba, jeigu bus panaudotas suprojektuotai apkrovai.
Nenaudokite elektros jrankio / masinos, jeigu elektros jungiklis neleidzia jjungti arba isjungti. Irankis / masina, kuriq negalima kontrluoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.
Išimkite kistuka is maitinimo lizdo ir/arba išmontuokite akumulatoriui, jeigu yra atjungtas nuo elektros jrankio / masinos pries reguliavima, aksesuaru pakeitimu arba jrankio / masinos sandeliavimo. Tokios apsaugos priemones pades išvengti atsitiktinio elektros jrankio / masinos jjungimo.
Laikykite jrankj vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nezinantys kaip naudoti elektros jrankj / ma-sina arba tu instrukciju naudotu elektros jrankius / masina. Elektros jrankiai / masinos yra pavojingos naudojant mokymu nepraejiusiems naudotojams.
Prižiurekite elektros jrankius / masinas ir aksesuarus. Patikrinkite jrankius / masinas judamu daliu nepritaikymo arba užstrigimo atveju, elementu arba kokiu nors kitu salgyu, kurie gali tureti itaka elektros jrankio / masinos veikimui. Suge dimus reikia pataisyi pries elektros jrankio / masinos panaudiojima. Daugelis atveju ivyko del netinkamos elektros jrankio / masinos prieziuros.
Pjovimo jrankius reikia laikyi tsvaroje ir astrus. Tinkamai priizurimi pjovimo jrankiai su astriomis briaunomis yra maiau linke uzstricti ir lengviau yra lengviau kontrluioti darbo metu.
Naudokite elektros jrankius / masinas, aksesuarus, o taip pat montuojamus jrankius ir t.t. pagal sias instrukcijas, atsi
LT
žvelgiantj darbo salygas ir rusi. Irankiu naudiojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo.
Rankenas ir laikymo pavirsius islaiky kite sausus, svarius, o taip pat be alvos ir tepalu. Slidzios rankenos ir laikymo pavir sia neeidzia saugiai naudoti ir kontrluoti jrankio / masinos pavojingju situaciju metu.
Remontas
Remontuokite jrankius / masinas tik igaliotuose servisuose, naudoant vien tik originalias atsargines dalis. Tai uztikrins elektros jrankio darbo tinkama sauguma.
PARUOSIMAS DARBUI
DÉMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtā maitinimo jtampa – akumuliatorius privalo būti atjungtas nuo irankio!
Akumulatoriaus krovimo saugos instrukcija
Demesio! Pries praderant krauti reikia jsitikinti ar kroviklio korpasas, laidas ir kiustukas nera sutrukineti ir paazeisti. Netvarkingos arba pazeiestos jkrovimo stoties ir lygintuvo naodojimas yra draudziamas! Akumuliatoriams krauti galima naudoti tik jkrovimo stotj ir maitintuva pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisra arba jrankio sugadinimaj. Akumuliatoriaus krovimas gali buti atliekamas tik uzdaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Jkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios prieziuros! Jeigu aplinkybiu pasekmje i s palpos, kurioje vyksta krovimas reikia iseiti, tai krovikli reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvn uno elektros tinklo Rozetés. Tuo atveju jeigu is kroviklio pradés skleistis dūmai, bus jauciamas itartinas kvapas ar pan., nedelsiant kroviklio kiustuka reikia ištraukti i elektrostinklo Rozetés!
Greztuvas-suktuvas yra pristatomas su nejkrautu akumulatoriumi, todel pries pradedant darba reikia jj ikrauti pagal zeniau aparasyta procedura, panaudojant duo tikslu komplekte esanti maitintuva ir ikrovimo stoti. Li-ION (liio - jon) tipo akumulatoriai neturi taip vadinamo "atminties efekto", taigi galima juos krauti bet kokiu momentu. Taiau visgi rekomenduojama akumulatoriisikrauti normalios eksploatacijos eigoje, o po to ikrauti jj iki pilnos talpos. Jeigu del dorbo podudzio kiekviena karta negalima su akumulatoriumi to padaryti, reikia tai padaryt bent kas keletardebco ciklu. Jokiu atveju negalima akumulatoriaus iskrauti trumpai sujungiant jo polius, tai sukelia neatstatomakumulatoriaus suzalojima! Negalima taip pat tikrinti akumulatoriaus ikrovimo laipsnio, trumpai jungiant elektrodus kibirkšciavmui jvertinti.
Akumulatoriaus sandeliavimas.
Siekiant prailginti akumulatoriaus gyvybinguma, reikia uztikrinti jam atitinkamas sandeliavimo salygas. Akumulatorius išaiko maždaug 500 „ikrovimo - iškovimo" ciklu. Akumulatorių reikia laikytis temperaturos diapazone nuo 0 iki 30^ Celsiaus, esant 50% syntykinei oro drégmei. Norint akumulatorių sandeliuoti per ilgesni laika, reikia jj pakrauti iki maždaug 70% talpos. Ilgalaikio akumulatoriaus sandeliavimo atveju, reikia jj periodiskai, karta j metus pakrauti. Akumulatoriaus pernelyg neiskrauti, nes tai sutrumpina jo gyvybinguma ir gali sukelti neatstatomaj jo pazeidima.
Akumulatorius sandeliavimo metu vyksta laipsnijskas jo išsikrovimo procesas del savaiminio srovës nutekëjimo. Savaiminio akumulatoriaus išsikrovimo procesas prikauso nuo sandeliavimo temperaturos, kuo aukstesne sandeliavimo temperatura, tuo yra greitesnis išsikrovimo procesas. Netaisky Klingo akumulatoriu sandeliavimo atveju, gali pasireiksti elektrolito ištekëjimo reiskinys. Elektrolito ištekëjimo atveju reikia ištekëjusi elektroluta neutralizuoti, taikant atitinkamā neutralizavimo priemone, o elektrolito kon-takto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis j gydytoja. Draudžiama naudoti jranki su pazeistu akumulatoriumi.
Visisko akumulatoriaus susidévęjimo atveju reikia jj atiduoti j specializuota punktka, kuris užsiima sio tipo attleky utilizavimu.
Akumulatoriuytransportavimas
Licio -jonu akumulatoriai pagal teisinius aktus yra laikomi pavojingomis medziagomis. Irankio vartootas jrankj su akumulatoriuni arba pacius akumulatorius gali transportuoti sausumos kelais. Tais atvejais nera keliami papildomi reikalavimai. Transportavima pavedus tretiesiens asmenims (pvz. issuntimas kurjerio firmai tarpininkaujant), reikia lakytis pavojingu medziagu transportavima reglamentuojanciu taisykliu. Priesisiuntima reikia siuo reikalu susikontaktuoti su atitinkamas kvalifikacjas turiniciu asmeniu.
Paeistus akumulatorius transportuoti draudzama. Transporto tikslu demonui skirtus akumulatorius reikia isimi i s jrankio, o plikus kontaktus reikia uizoliuoti, pvz. izoliacines juostos pagalba. Akumulatorius reikia jtvirtinti pakuotete tokiu budu, kad trans porto metu negalétuy pakuotés viduje slankioti. Reikia taip pat laikytis pavojingu medziagu transportavima reglamentuojanciu nacionaliniu taisykliu.
Akumulatoriaus krovimas
Demesio! Pries pradedant krauti akumulatoriuy, reikia kroviklio tiekiklj atjungti nuo elektros tinklo, tuo tikslu istraukti tiekiklio laido kiistuka is elektros tinklo Rozetes. Be to, minkstu sausu skudureli reikia nuvaltyi akumulatoriuy ir jo gnybtus nuo purvo ir dulkiu.
Akumuliorius yra aprupintas jkrovimo indikatorium. Nuspaudus mygtuk paisviecia diodai (II), kuo labiau akumuliorius pakrautas, tuo stipriau svyti. Jeigu nuspadus mygtuka diodai neviecia, tai reiskia, kad akumuliorius yra iskrautas.
Atjungti akumulatoriu nuo jrankio.
LT
Ikišti akumulatorićij jikroviklio lizda (II).
Prijungti jkroviklj prie elektros tinklo Rozetès.
Užsišvies raudonas diodas, kas reškia, kad krovimo procesas vyksta.
Pasibaigus krovimui raudonas diodas uzgesta, o uzisviecia zalias diodas, kas reiskia, kad akumuliorius yra pilnai pakrautas. Istraukti tiekiklio kistuka is elektros tinklo Rozetes.
Nuspaudus akumulatoriaus spragtuká išraukti akumuliatorić šjkrovimo stoties.
Demesio! Jeigu prijungus jkroviklj prie elektros tinklo užsiziebs zalias diodas, tai reškia, kad akumulatorius yra pilnai pakrautas.
Tokiu atveju jkroviklis jkrovimo過程nepradés.
Apsisukimyu greicio nustatymas ir sukimosi momento parinkimas.
Juktuvas turi du mechaniškai perjungiamus greicio begius (III).
Priklausomai nuo pageidaujamo maksimalaus apsisukimgu greicio reikia viena isju pasirinkti. Zemesnio greicio begis yra rekomenduojamas varztu prisukimui ir issukimui, o didesnio greicio begis yra rekomenduojamas grezimui atlkiti.
Sukimosi momentas yra nustatomas po griebtuvu (IV) esancio zoiedo pagalba. Juo didesnis yra nustatymu skaicius tuo didesnj sukimo momenta jsuktugas uztkirina. Nenustaty diesnio sukimosi momento negu tai yra butina taisykingam darbui atlikti. Priesingu atveju sriegiai gali buti sunaikinti. Norint jsukti sraigtus tiesiogiaj medziaga, reikia ekexperimentiskai parinkti tinkama sukimo momenta atliekant sraigto jsukimo bandymus panaudojant tuq tikslu nereikalinga medziagos lauza. Jeigu nera zinomas maksimalus sukimo momentas, koks yra saugus duotajam sujungimui, reikia nustaty maiausia momento vert, o po to ja palaipsniui didinti, kol bus pasiekta atitinkama duotajam darbui verte. Jeigu jsuktugas pasieks maksimalu nustaty sukimo momenta, tada sueiks perkrovos saugiklio sankaba, tokiu atveju reikia nutraukti tolesnj sukima.
Jeigu gaminys yra aprupintas smuginio grezimo fungcija, jis turi ant nustymu ziedo matoma plastuko simbolj. Ziedo nukreipimas i plaktuko simbolj sukels smuginio mechanizmo jjungima. Smuginj grezima reikia naudoti darant skies betone, taciau jis neturi buti taikomas skylems grezti medienoje arba plastmaséje.
Irankj naudojant skyliu grzimui, zieda reikia nustatyi ant graztto arba plaktuko simbolio, to pasekmije perkrovos saugiklio sankaba bus atjungta, o graztui liks perduotas maksimalus sukimo momentas.
Demesio! Nenaudoti grezimo tikslu skaitmenimis pazenklintu nustatymu. Perkrovos saugiklio sankabos sueikimas grezimo atveju gali sukelti greziamos medziagos arba graztto sunaikinima bei padicina kuno pazeidimo rizika.
Gražtu jtvirtinimas jrankio griebtuve
Reikia pasirinkti tinkama duotajam darbui grażta su cilindriniu kotu.
Gražta jystatyj griebtuva. Prisukti ranka JRankio griebtuva, kol gražtas bus patikimai jtvirtantas (V).
Nustatydidziausiaq sukimo momenta. Sukimo momento rankenele nukreipti j graztto arba plaktuko simbolj.
Apsisukimy krypties nustatymas
Apsisukimu krypties perjungiklj nustatyj R pozicija - sukimasis j de sine, arba j L pozicija - sukimasis j kaire (VI).
Démesio! Sukimosi krypties keitima galima daryti vien tik atjungus maitinimo tampa! Sukimosi krypties negalima keisti grežtuvo-suktuvo darbo metu!
Suktuvo galuniy itaisymas jrankio griebtve
I griebtuvo anga jsprusti galuniu laikiklj, o po to tinkamaketinamam darbui suktuvo galune (VII).
Pasiruosimas darbui
Pries imantis darbo:
Ivtvirtinti apdirbamajji ruosinj verzute arba staliaus spaustuvuose.
Vartoti darbinus jrankius tinkamus atliekamam darbui. Pasirupinti, kad darbiniajrankiaibuty tinkamaiisastrintir geroje buklje.
Uždéti darbine apranga ir akiu bei klausos apsaugos priemones.
Sugriebti jrankj abiem rankom (VIII).
Užimi patikimā ir stabilia pozicija.
ljungti jrankj nuspaudziant pirstu elektrros jungiklj.
Demesio! Pastebejus darbo metu jmartinus simptomus, truksma, stuksenima, degesiq kvapar pan. reikia nedelsiant isjungti jranki ir istraukti is jo akumulatoriui.
IRANKIO VARTOJIMAS
Démesio! Dirbant jrankiu reikia vartoti klausos apsaugos priemones!
Dešiniosos arba kairiosios apsisukimy krypties vartojimas
De siniosios krypties apsisukimus taikyti greziant visuotinai vartojamais de siniojo sukimosi graztais. Kairiosios krypties apisu
LT
kimai yra vartojami desiniojo sukimosi graztui jstrigus ruosinye bei issukant sraigtus. Sraigtu issukimo atveju taikyti minimalu sukimosi greitj.
Medienos grezimas
Pries pradedant grezti skyle, apdirbamaji ruosinj jtvirtinti verztuve arba staliaus spaustuvuose, o po to zymekliu arba vinim pa-zenklii tgrezimo vieta. Jrankio griebtuve jtvirtinti tinkama grazta, nustatyti sukimosi momenta, priungti jrankj prie akumulatoriaus ir pradeti grezima.
Greziant skrdziai, patartina po ruosiniu padeti medine kaladle, ko deka isejimo angos krastai nebus apdraskyt.
Darant dideliu diametry skies, rekomenduojama anksciu igreztmi nazesne vedamaja skyle.
Metalo grezimas
Visada reikia patikimai itvirtinti apdirbamaji ruosinj. Plonos skardos grezimo atveju patartina padeti po ja medine kaladle, kad isvengti nepageidaujamu sulankstymu ir pan. Po to grezimo vieta pazenklinti zymekliu ir atlikti grezima. Vartoti plieninius graztus.
Greziant bahta ketu rekomenduojama varoti graztus su karbido galunemis. Greziant didesniu diametru skies rekomenduojama anksciau igrezti mazesne vedamaja skyle.
Greziant pliena, grazta ausinti masinine alyva.
Grežiant aliuminj, gražta ausinti terpentinu arba parafinu.
Greziant zalvarj, var arba ketu nevartoti ausinimo priemoniu. Au sinimo tikslu daznai istraukti graztq is ruosinio ir leisti jam atausti.
Keraminiy medziagry grezimas
Kietu, vientisu medziagu grezimas (betonas, kieten plytos, akmuo, marmuras)
Liechia vien tik jrankius su smugine funkcija.
Pries atlekant pagrindin grzima, isgrezti be smugines fungcijos mazesne skyle. Pagrindine skyle grezti jungus smugine fungcija. Vartoti smuginius graztus su geroje buklje esanciomis karbido galunemis.
Glazūros, minkštu plytu, tinko ir pan. grežimas
Vartoti smuginius graztus. Nejungti smugines fungcijos (jeigu tokia yra greztuve). Greziant stipriai spausti jrankj pastovia jega.
Laikas nuo laiko istraukti graztä is greziamos skylés salinant tuo budu atliekas ir dulkes.
Jrankio vartojimas sraigtu jsukimui arba issukimui
Tuo tikslu rekomenduojama: nustaty i maiausia apsisukimy greit ir vartoti atitinkamas suktuvo galunes. Galunes galima jtvirti tie-siogiali jrankio griebtuve, arba taikant specialu magnetin laikiklj. Sraigtui issukti perjungikliu perstaty i apsisukimus kairaja kryptm (L).
Adaptereriyu vartojimas
Jrankis negali buti vartojas kaip darbiniu adapteriu pavara.
Papildomos pastabos
Dirbant jrankiu, pernelyg nespausti juo apdirbamoyo ruosinio ir nedaryti staigiu judesiu - tai leis isvengti darbinio jrankio ir grztuvo suzaoljoimo.
Dirbant, periodiskai daryti pertraukas.
Negalima jrankio perkrauti, išorinić paviršić temperatura niekada negali viršyti 60^ . Užbaigus darba, grežtuva reikia ijsjungti, ištraukti akumuliatorić ir atlikti apžiūră bei konservavimaj.
Deklaruota bendroji virpajmu verte buvo ismatuota standartiniu tyrimo metodu ir gali buti panaudota vienam jrankui palygintu kitu. Deklaruota, bendroji virpajmu verte gali buti panaudota provizoriskam eksponavimo jvertinimui.
Demesio! Virpêjmu émisija dirbant jrankiu gali skirtis nuo deklaruos vertés priklausomai nuo jrankio panaudojimo budo.
Demesio! Reikia apibrezti saugos priemones skirtas operatoriui apsaugoti atsiizvelgiant j realiai esanciu vartojimo salgyu keliama pavoju (turint omenyje visus darbo ciklo etapus, kaip pavyzdziui laika, kada jrankis yra isjungtas arba dirba tušciai arba aktyvamvo metu).
KONSERVACija IR PERZIURA
DÉMESIO! Pries pradedant siarapjuklio reguliavima, techninj aptarnavima ar konservacija istrauk jrankio liao kišukia is elektros tinklo Rozétés. Užbaigus darba reikia patikrinti elektros jrankio techninj stov ji is iors ir tikrinant: korpusa ir rankena, elektros laida su kištuku ir atlenkimu, elektros jungiklio veikima, ventiliacijos angu praeinamuma, sepeteli kibirkšciavima, guoliu ir pavarudarbo garsuma, paleidima ir darbo tolyguma. Garantijos metu vartojas negali demontoti elektros jrenginiu nei keisti bet kokius mazginius surinkimus arba sudedamasias dalis, kadangi to pasekméje butu prarastos garantijos teises. Visokie pastebeti perziūros metu, arba darbo metu netaisy Klingumai - tai signalas, kad reikia jrankj atiduoti pataisymui j serviso dirbtve. Užbaigus darba reikia ivaltyi korpusa, ventiliacijos angas, jungiklius, papildoma rankenèle ir gaubus, pvz. oro srautu (su slegiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokič chemisku priemoni bei plovikliu. Jrankius ir rankenas ivaltyi sausa švaria šluoste.
IERICES RAKSTUROJUMS
Skruvgriez-urbjmasina ir universa parnesam aierice, kurai nav vajadzigs arpuses elektribas avots, paredzeta amatieriem urbsanai dazados materilos (koksne, kokmateriali, metals), k ari skruves ieskrveesanai-atskruvesanai. Ierices prieksrocibu seviski novertes meistari-amatieri, kuri veic dazadu montazas un apdares darbibu. Pareiza, uzticama un drosa iereces darbiba ir atkariga no pareizas ekspluatacijas, tapec:
Pirms darbibu ar ierici jalasa un jasaglaba visu so instrukciju.
Nogadatajs nenes atbildibu par visiem defektiem un traumatam, kuri izceltas ierices nepareizas lietošanas del, ka ari drošibas no-teikumus un so instrukcijas nepaklausisanas del.
APGADASANA
Produks ir piegadats komplekta stavokli un to nevajag montet. Kopar produktu ir piegadati: akumulators un ladesanas stacija (ladejts).
Uzmanibu! Produktar kataloga numuriem: YT-82787,YT-82789 nav apgadati ar akumulatoru un lidesanas staciju.
TEHNISKIE PARAMETRI
| Parametrs | Mērvienība | Vērtība | |
| Kataloga numurs YT-82786, YT-82787 YT-82788,YT-82789 | |||
| Darba spiregums [V] 18 DC 18 DC | |||
| Apgrieziani (brīvgaita) | [min-1] 0 - 440 / 0 - 165 | 0 - 440 / 0 - 1650 | |
| Sitiena frekvence [min | -1] 0 - 7920 / 0 - 29700 | 700 0 - 7920 / 0 - 29700 | |
| Maks. griezes moments [Nm] | 40 | 40 | |
| Trošna limenis | |||
| - akustisks spiediens Lax ± Kva | [dB] | 82,0 ± 3,0 | 71,0 ± 3,0 |
| - akustiskā jauda LxA ± KxA | [dB] | 93,0 ± 3,0 | 82,0 ± 3,0 |
| Drošibas limenis | IP20 IP20 | ||
| Izolācijas klase | III | III | |
| Vibrćijas limenis a h ± K (ar āmuru / bez āmura) | [m/8] | 3,0 ± 1,5 / 9,89 ± 1,5 3,0 ± 1,5 | / 9,89 ± 1,5 |
| Svars | [kg] | 1,3 | 1,3 |
| lerču turētajs | [mm] | 1,5 - 13 | 1,5 - 13 |
| Maksimāls uršanas diamets | |||
| - kokā | [mm] | 25 | 25 |
| - betonā | [mm] | 13 | 13 |
| - těaudā | [mm] | 10 | 10 |
| Akumulatora veids | Li-lon | Li-lon | |
| Akumulatora tilpums* | [Ah] | 2 | 2 |
| Lādētajs* | |||
| leejas spiregums | [V~] | 220 - 240 | 220 - 240 |
| Frekvence | [Hz] | 50 / 60 | 50 / 60 |
| Nomināla jauda | [W] | 60 | 60 |
| Izejas spiregums | [V] 21 DC 21 DC | ||
| Izejas strāva | [A] | 2,4 | 2,4 |
| Lādēšanas laiks** | [h] | 1 | 1 |
- tikai modelos ar akumulatoru un lādetāju
Uzradits ladesanas laiks attecas tikai akumulatoram ar tabula minetu tilpumu
VISPÄRIGIE BRIDINÄJUMI PAR ELEKTROINSTRUMENTU DROSIBU
Bridinajums! lepazistieties ar visiem drošibas bridinajumiem, atteliem un specifikacijam, kas piegadati kopā ar šo elektroinstrumentu/iekártu. To neieverosana var novest pie elektrošoka, ugunsgreka vai nopietnam traumatam.
