| Tipo di prodotto | Trapano avvitatore a batteria |
| Marca | Yato |
| Modello | YT-82786 |
| Tensione nominale | 18 V CC |
| Velocità a vuoto (1ª velocità) | 0 - 440 min⁻¹ |
| Velocità a vuoto (2ª velocità) | 0 - 1650 min⁻¹ |
| Frequenza di percussione | 0 - 7920 / 0 - 29700 min⁻¹ |
| Coppia massima | 40 Nm |
| Diametro del mandrino | 1,5 - 13 mm |
| Foratura max. nel legno | 25 mm |
| Foratura max. nel calcestruzzo | 13 mm |
| Foratura max. nell'acciaio | 10 mm |
| Peso | 1,3 kg |
| Tipo di batteria | Lithium-ion (Li-Ion) |
| Capacità della batteria | 2 Ah |
| Caricatore: tensione di ingresso | 220 - 240 V~, 50/60 Hz |
| Caricatore: tensione di uscita | 21 V CC |
| Caricatore: corrente di uscita | 2,4 A |
| Tempo di carica | 1 h |
| Livello di pressione acustica (LpA) | 82,0 dB(A) ± 3,0 |
| Livello di potenza acustica (LwA) | 93,0 dB(A) ± 3,0 |
| Vibrazioni (foratura senza percussione) | 3,0 m/s² ± 1,5 |
| Vibrazioni (foratura con percussione) | 9,89 m/s² ± 1,5 |
| Grado di protezione | IP20 |
| Classe di isolamento | III |
Domande frequenti - YT-82786 Yato
Domande degli utenti su YT-82786 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale YT-82786 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT-82786 del marchio Yato.
MANUALE UTENTE YT-82786 Yato
1.trapano avvitatore
2. batteria
3. interruptlore
4. selettore della direzione di rotazione
5. mandrino a cremagliera
6. selettore del momento di rotazione
7. caricatrice della batteria
8. Indicatore di caricamento della batteria
9. bloccaggio della batteria
- boormachine
2.accu - schakelaar
- omkeerschakelaar
- boorkop
- koppelschakelaar
7.acculader - accrualingindicator
- accuvergrendeling
GR
- paTavokatαβiδo
- ouoowpuurns
- Djaokottns
- etaywyeac kateuuvonstpooow
- potnns
- φορτιαπής συσαωμευτή
- δεικής φόρτης μματάρίας
- avdao uo pεutη
PT
Velocità di rotazione nominale
Selettore della direzione di rotazione
Omkeerschakelaar
DiaokottnkateubvongoTpoopwV
Velocity di rotazione regolata elettronicamente
Elektronisch instelbare ommentelingssnelheid
Hektpovika puθμióevn taxutnta πepiotpovw
Utilizzare gli occhiali di protezione
Utilizzato i dispositivi di protezione dell'udito
Utilizzare i guanti di protezione
Qesto smbolo indica che l'apparecchiatura eletrica e eletronica usurata (comprese le batterie e gli accumulatorati) non pue essere smalita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e conseignate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi containuti nelle apparecchiature elettriche e elettroniche puo costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.

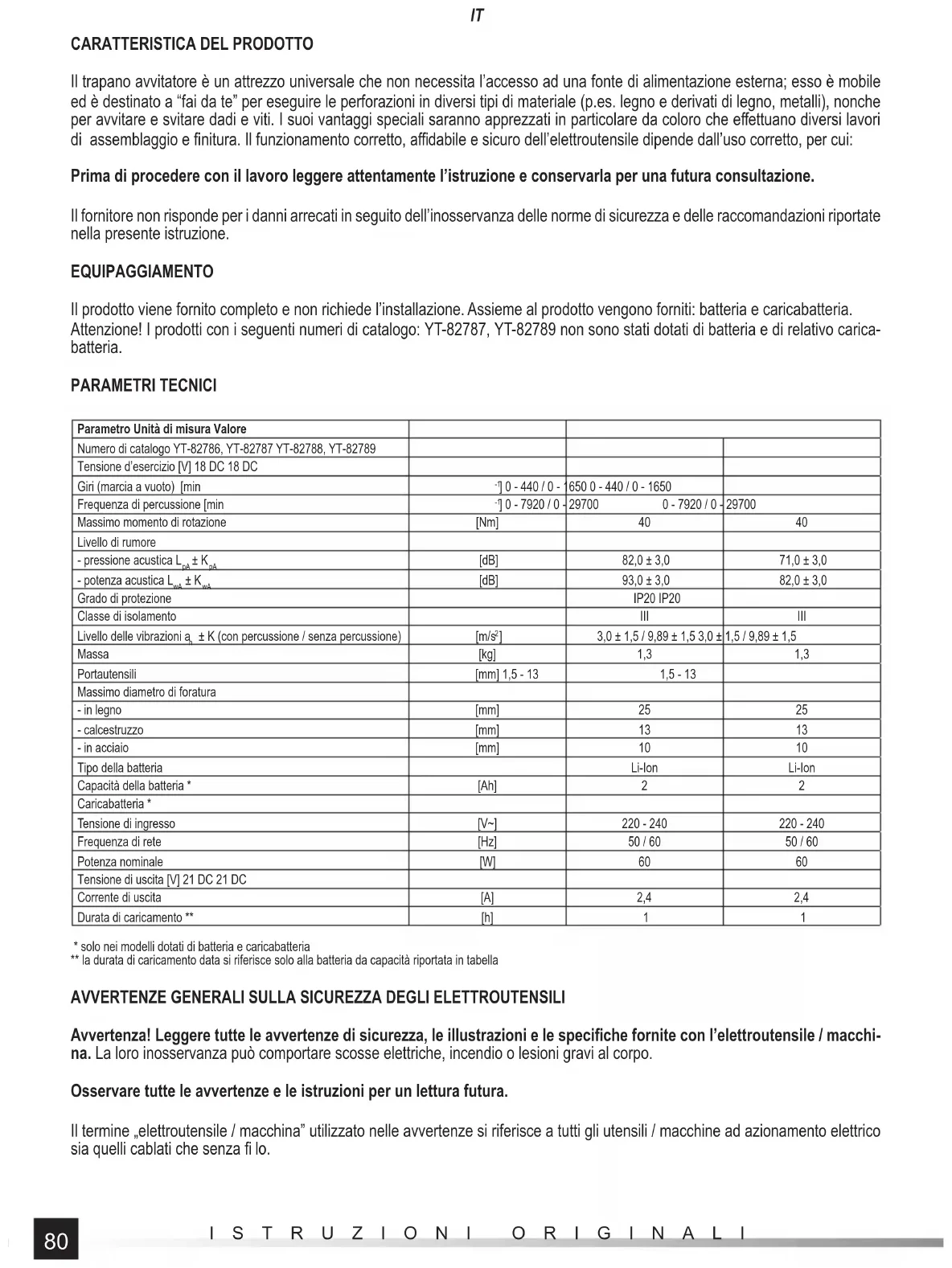

Il trapano avvitatore è un attrezzo universale che non necessita l'accesso ad una fonte di alimentazione esterna;esso è mobile ed è destinato a "fai da te" per eseguire le perforazioni in diversi tipi di materiale (p.es. legno e derivati di legno, metalli),nonche per avvitre e svitare dadi e viti. I loro vantage speciali saranno apprezzi at in particolare da coloro che effettiano diversi lavori di assemblaggio e finitura. Il funzionamento corretto, affidabile e sicuro dell'elettrotensile dipende dall'uso corretto, per cui:
Prima di procedere con il lavoro leggere attentamente l'istruzione e conservarla per una futura consulatoria.
Il fornitore non risponde per i dati arrecati in seguito dell'inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.
EQUIPAGGIAMENTO
Il prodotto viene fornito completo e non richiede l'installazione. Assieme al prodotto vengono forniti: batteria e caricabatteria. Attenzione! I prodotti con i seguenti numeri di catalogo: YT-82787, YT-82789 non sono stati dotati di batteria e di relativo carica-batteria.
PARAMETRI TECNICI
| Parametro Unità di misura Valore | |||
| Numero di catalogo YT-82786, YT-82787 YT-82788, YT-82789 | |||
| Tensione d'esercizio [V] 18 DC 18 DC | |||
| Giri (marcia a vuoto) [min] | \( \begin{array}{l} \cdot \end{array} 0 - 440 / 0 - 1650 \) | ||
| Frequenza di percussione [min] | \( \begin{array}{l} \cdot \end{array} 0 - 7920 / 0 - 29700 \) | \( \begin{array}{l} \cdot \end{array} 0 - 7920 / 0 - 29700 \) | |
| Massimo momento di rotazione | [Nm] | 40 | 40 |
| Livello di rumore | |||
| - pressione acustica \( L_{\text{aa}} \pm K_{\text{aa}} \) | [dB] | \( 82,0 \pm 3,0 \) | \( 71,0 \pm 3,0 \) |
| - potenza acustica \( L_{\text{aa}} \pm K_{\text{aa}} \) | [dB] | \( 93,0 \pm 3,0 \) | \( 82,0 \pm 3,0 \) |
| Grado di protezione | IP20 IP20 | ||
| Classe di isolamento | III | III | |
| Livello delle vibrazioni \( a_{\text{a}} \pm K \) (con percussione / alla percussione) | \( [m/s^2] \) | \( 3,0 \pm 1,5 / 9,89 \pm 1,53,0 \pm 1,5 / 9,89 \pm 1,5 \) | |
| Massa | [kg] | 1,3 | 1,3 |
| Portautensili | [mm] 1,5 - 13 | 1,5 - 13 | |
| Massimo diametro di foratura | |||
| - in legno | [mm] | 25 | 25 |
| - calcestruzzo | [mm] | 13 | 13 |
| - in acciaio | [mm] | 10 | 10 |
| Tipo della batteria | Li-Ion | Li-Ion | |
| Capacità della batteria * | [Ah] | 2 | 2 |
| Caricabatteria * | |||
| Tensione di ingresso | [V~] | 220 - 240 | 220 - 240 |
| Frequenza di rete | [Hz] | 50 / 60 | 50 / 60 |
| Potenza nominale | [W] | 60 | 60 |
| Tensione di uscita [V] 21 DC 21 DC | |||
| Corrente di uscita | [A] | 2,4 | 2,4 |
| Durata di caricamento ** | [h] | 1 | 1 |
- solo nei modelli dotati di batteria e caricabatteria
** la durata di caricamento data si riferisce solo alla batteria da capacité riportata in tabella
AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI
Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifiche fornite con l'elettroutensile / macchina. La loro inosservanza può accomportare scosse elettriche, incendio o lesioni gravi al corpo.
Osservare tutte le avventenze e le istruzioni per unlettura futura.
Il termine "elettROUTENSILE / macchina"utilizzato nelle avventenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico.
sia quelli cablati che sono fi lo.
Sicurezza della postazione di lavoro
Ilippo di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti.
Nonutilizzaregli elettroutensili/macchine in un ambiente a rischio di esplosione,contenente liquidi infiammabili,gaso vapori.Gli elettroutensili/macchina generano scintille che possono inflammare polvere o vapori.
Non permettere l'accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.
Sicurezza elettrica
La spina del cavo elettrico deve essere adatta alla presa di rete. Non modificare la spina in qualsiasi modo. Non utilizzare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifiche riduce il rischio di scosse elettriche.
Evitare il contatto con superfici messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche.
Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l'umidità. L'acqua e l'umidità che penetrate all'interno dell'elettroutensile / macchina aumento il rischio di scosse elettriche.
Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina alla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento augmentano il rischio di scosse elettriche.
Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolonghe adatte all'utilizzo fuori degli spazi chiusi. L'uso di una prolonga adatta all'uso esterno riduce il rischio di scosse elettriche.
Se è inevitable l'uso di un elettrotensile o di macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall'alimentazione. L'uso di un RCD riduce il rischio di scosse elettriche.
Sicurezza personale
Restare attenti, prestare attenuation a ci o che si sta facendo e usare il buon senso quando si utilizza l'eletttroutensile / macchina. Non utilizzare l'eletttroutensile / macchina quando si è stanchi o sotto l'effetto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro cui causare gravi lesioni personali
Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L'uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell'udito riduce il rischio di gravi lesioni personali.
Evitare I'avviamento occidentale. Assicurarsi che I'interruttore elettrico sa in posizione "disinserito" prima di collegare I'alimentazione e/o la batteria, sollevare o spostare I'apparecchiatura. Spostando I'utensile/la macchina con il dito sull'interruttore o accendendo I'utensile/la macchina quando I'interruttore è in posizione „on“ si possono causare lesioni gravi.
Prima di accendere l'elettROUTensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l'elettROUTensile stesso. Una chiave lasciata sulle parti rotanti dell'utensile/macchina cui po causare lesioni gravi.
Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In quello modo sare più facile controllare l'eeltroutensile / macchina in caso di situazioni operative impreviste.
Vestire correttamente. Non indossare gioielli e abbigliamento longo. Tenere i capelli e gli indumenti lontani delle parti in movimento dell'elettROUTensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi posso rimanere impigliati nelle parti in movimento.
Se l'apparecchiatura è progettata per essere collegata a unsystema di aspirazione o raccolta polvere, assicurarsi che sia collegata eutilizzata correttamente.L'uso dell'aspirazione della polvere riduce il rischio di pericoli legati alla polvere.
Non lasciare che l'esperienza acquisita con l'uso frequente dell'utensile/macchina provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensiero poto causare gravi lesioni in un secondo.
Uso e cura dell'elettroutensile e della macchina
Non sovraccaricare l'eletttroutensile / macchina. Utilizzare l'apparecchiatura/ macchina più adatta alla propria applicazione. L'eletttroutensile o la macchina giusti garantiscono un funzionamento miglior e più sicuro quando vengono utilizzati per il carico progettato.
Non utilizzato l'apparecchiatura / macchina se l'interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l'interruttore è pericoloso e deve essere trasmesso alla riparazione.
Scollegare la spina alla presa di corrente e/o la batteria se è staccabile dall'utensile/macchina prima di regolare, sostituire gli accessori o riporre l'utensile/macchina. Tali misure preventive eviteranno l'accensione accidentale dell'elettroutensile / macchina.
Tenere l'utensile fuori da la portata dei bambini, evitare che persone che non hanno familiarità con l'apprecchio / macchina o con queste istruzioni per l'uso lo facciano. Gli elettroutensili / machine sono pericolosi nelle mani di utenti non addestrati.
Manutenzione di eletttroutensili / macchine e accessori. Controllare che l'eletttroutensile / macchina non presenti disali- neamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa infloure sul funziona- mento dell'eletttroutensile / macchina. I danni devono essere riparati prima dell'uso dell'eletttroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria.
IT
Gli utensili taglienti devono essere tenuti puliti e affilati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzione sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.
Utilizzare elettroutensili / macchine, accessori e insere utensili, ecc. in base alle presenti istruzioni, tenendo contro del tipo di lavoro e delle condizioni di funzionamento. L'uso di utensili per lavori diversi da quali specificati può provocare situazioni di pericol.
Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le superfici di presa non consentono un funzionamento e un monitoraggio sicuri dell'utensile/macchina in situazioni pericolose.
Riparazioni
Riparare l'etelettroutensile / macchina solo presso le officine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l'etelettroutensile.
ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria delve essere scollegata dall'utensile!
Istruzioni di sicurezza per caricamento della batteria
Attenzione! Prima di iniziare il caricamento assicurarsi se i corso dell'alimentatore, il cavi e la spina non siano rotti o danneggiati. è vietato usare il caricabatteria e l'alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l'alimentatore in dotazione. L'utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l'accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzato la caricabatteria e l'alimentatore月以来 una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria nella presa di corrente staccando il cavo di alimentazione nella presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l'odore di fumo, è necessario disconnettere immediatamente la spina del caricatore alla presa di corrente!
Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensable caricarla seguito la procedura sotto descritta utilizzando a tale scopo l'alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno "effetto di memoria" il che permette di ricarcarle in agli momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacité. Se a causa della natura del lavoro non è possible adottare"Thisico..., allora lo si dovrebbe fare almeno agli quali clico di lavoro. In agli caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verificare lo stato di carica della batteria cortocircuitando gli elettrodi e verificando le scintille.
Conservazione della batteria
Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cici di "carico-scarico". La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l'umidità relativa pari al 50% . Per conservare la batteria per un periodo più lungo, è necessario caricarla fino al 70% della sua capacité. In caso di una conservazione prolongata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poché ci do reduce la sua vita e può causare danni irreversibili.
Durante la conservazione della batteria也是如此 scurcherà gradualmente per l'effetto della perdita di elettricità. Il processo di scarico spontaneo dipende alla temperatura di conservazione: più la temperatura è elevata, più veloce è ilprocesso. Nel caso di una conservazione impropria, siouldereuna fuoriuscita di elettrolito. In caso di perdita, contentere il versamento con un neutralizzante; in caso di contatto dell'elettrolito con gli occhi, sciacquare con acqua ed immediamente contattare un medico.
Nonutilizzare lo strumento con una batteria danneggiata.
Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di quello tipo di rifiuti.
Trasporto delle batterie
Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L'utente dell'utensile puo trasportare l'utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affido del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualificata.
E vietato trasportare le batterie danneggiate. Per la durata del trasporto sfilare le batterie smontate dall'utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all'interno della confezione durante il trasporto. Inoltre, rispettoare le norme nazionali sul trasporto di merci pericolose.
Caricamento della batteria
Attenzione! Prima della carica, scollegare l'alimentatore del caricabatteria alla rete di alimentazione staccando la spina dell'alimentatore alla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e alla polvere con panno morbido ed asciutto.
La batteria ha un indicator di batteria incorpora. Premendo il tasto si fa illuminare i diodi (II): pi diodi sono accesi pi la batteria
IT
e caricata. Se loro aver premuto il pulsante i diodi non si accendono, cio' significa che la batteria è scarica.
Staccare la batteria dall'utensile!
Inserire la batteria nella presa di caricabatterie (II).
Collegare il caricabatteria alla presa di corrente.
Si illuminerà la spia rossa il che significà che il processo di caricamento è gia terminato.
Alla fine della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del carica-batteria.
Scollegare la spina dell'alimentatore alla presa di rete.
Sfilare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria.
Attenzione! Se dato il collegamento del caricabatteria alla rete elettrica s'illumina il diodo verde,cio' indica che la batteria è completenesse carica. In quello caso, il caricabatteria non avvia il processo di carica.
Impostazione della velocità di rotazione e scelta del momento di rotazione
L'avvitatore dispone di due marce meccaniche commutabili (III). A seconda della velocità di rotazione massima scelta si deve scegliere una di esse. La marcia che è caratterizzata alla velocità di rotazione più bassa è consigliata per avvitare e svitare le viti, nella marcia da velocità superiore è consigliata per la foratura.
Il momento di rotazioneiene impostato con un anelloippo dietro il portautensile (IV). Maggiore sare il numero impostato maggiore sara' il momento di rotazione offerto dall'avvitatore. Non impostare un momento più alto del necessario per poter funzionare correttamente. Altrimenti, quello cui portare alla distruzione del portautensile. Nel caso di avvitamento delle viti direttamente nel materiale, si consiglia di sperimentare il momento di rotazione giusto, effettando la prova sul materiale di scarto. Se il momento di rotazione sicuro per la data connessione non è noto, è necessario impostare il valore più basso e quindi augmentarlo fino a raggiungere un valore adatto al lavoro. Se l'avvitatore raggiunge il massimo momento di rotazione impostato, avverrà l'attivazione di giunto limitatore; a quel punto bisogna smettere di avvitare.
Se il prodotto è stato dotato di una funzione di foratura a percussione,esso dispone di un symbolo di martello visibile sull'anello di regolazione. Impostando l'anello di regolazione sul symbolo del martello si attiva il meccanismo a percussione. La foratura a percussione deve essere utilizzata per la foratura di cemento e non deve essere utilizzata per la perforazione di legno o plastica.
Nel caso di utilizzo dello strumento per la foratura, è necessario impostare l'anello sul symbolo di trapano o di martello;与时ere disconnesso il giunto limitatore nelle punta verrà trasmesso il momento di rotazione massimo.
Attenzione! Non utilizzare le impostazioni contrassegnate con i numeri per la foratura. Il funzionamento del giunto limitatore durante la perforazione cui causare la distruzione del materiale o del trapano e augmentare il rischio di lesions.
Fissaggio delle punte nel portautensili
Selezionare una punta con codolo cilindrico idonea al tipo di foratura
Inserire nel portautensili la punta. Avvitare con la mano il portautensili fino al momento in cui la punta verra' fissata in una maniera forte (V).
Impostare il momento di rotazione massimo. Impostare la manopola del momento di rotazione sul significolo del trapano o del martello.
Impostazione della direzione di rotazione
Impostare il commutatore della direzione di rotazione su posizione corretta. La direzione di rotazione è stata contrassegnata con la freccia (VI).
Attenzione! Ilchio di la direzione di rotazione quo essere effettuata solo in assenza di alimentazione di rete! Non è amesso cambiare la direzione di rotazione durante il funzionamento dell'avitatore.
Fissaggio delle punte per viti nel portautensili
Inserire nel portautensili la sede per le punte e poi la punta adatta al tipo di lavoro oppure fissare la punta direttamente nel portautensili. (VII)
Attività preliminari
Prima di procedere con il funzionamento:
Fissare il materiale trattato nella morsa oppure con dei morsetti.
Utilizzare gli utensili idonei al lavoro da effettuare. Ricordarsi che gli utensili devono essere affiliati ed in buone condizioni.
Utilizzare l'abbigliamento da lavoro ed i dispositivi di protezione degli occhi e dell'udito.
Aff errare l'utensile con due mani (VIII).
Positizonarsi in una maniera stabile e sicura.
Attivare il dispositorio premendo con il dito l'interruttore elettrico.
Attenzione! Se durante il funzionamento viene osservato quale rumore improprio, odore di bruciato, disattivare l'utensile e sfi lare la batteria.
UTILIZZO DELL'UTENSILE
Attenzione! Lavorando con l'utensile applicare le protezioni dell'udito!
Utilizzato di direzione dei giri oraria o antioraria
La rotazione in senso orario viene utilizzata quando si applica la perforazione con delle tradizionali punte che ruotano in senso orario.
La rotazione in senso antiorarioieneutilizzata quandla punta si blocca nel materiale oppure per svitare le viti. Svitando le viti utilizzare i giri minimi.
Foratura in legno
Prima di effettuare un foro si raccomanda di fissare il materiale trattato con dei morsetti oppure nella morsa, e preimpostare con un punctale o un chiodo il posto di perforazione. Montare la punta idonea nel portautensile, determinare il momento della rotazione, connettere il dispositivo alla batteria ed iniziare la foratura.
Quando si effettuano dei fori di passaggio, si raccomanda di mettere nelle materiale un tassello di legno grazie al quale il bordo del foro non risulterà irregolare
Quo di effetuano dei fori di diametro grande, si raccomanda di realizzare prima un foro guida da diametro piu piccolo.
Foratura in metallo
Ricordarsi di bloccare sempre il materiale lavorato. Nel caso di una lamiera sottile si raccomanda diMETTERE sotto di essa un pezzo di legno per evitare piegature indesiderate, etc. Segnare prima i posti in cui verranno realizzati i fori e procedere con la perforazione.
Utilizzare le punte per l'acciaio. Quando si lavora in ghisa bianca si raccomanda di utilizzato le punte con estremità in carburi sinterizzati. Effettuando dei fori più grands si raccomanda di eseguire prima un foro da guida più piccolo.
Lavorando l'acciaio, utilizzato olio per raff reddare la punta.
Per alluminio utilizzato la paraffina o la trementina come refrigerante
Forando ottone, rame o ghisa non utilizzato i refrigeranti. Per raffreddare la punta, estrarla spesso dal materiale e lasciarla raffreddare.
Foratura in materiale ceramicico
Foratura in materiali duri e compatti (calcestruzzo, mattoni duri, pietra, marmo, etc.).
Si riferisce solamente all'utensile con la funzione della percussione.
Prima di effettuare un foro idoneo predisporre nella percussione un foro più piccolo. Effettuare il foro finale con la funzione di percussione inserta. Utilizzare le punte a percussione in carburi sinterizzati, in buone condizioni.
Foratura in piastrelle ceramiche, mattoni morbidi, intonaco, etc.
Utilizzare le punte a percussione. Non attivare la percussione (se presente nel trapano). Quando si lavoro, premere fortemente
I'utensile sempre con la stessa forza. Ogni tanto estrarre la punta dal foro realizzato per rimuovere la polvere ed altri impulita.
Utilizzo del trapano per avvitare e svitare le viti
Ad un tale fine si raccomanda di: utilisezare la velocità di rotazione più bassa e di usare le punte idonee.
Le punte vanno fissate direttamente nel portamandrino oppure con un elemento magnetico speciale.
Per svitare la vite impostare la direzione di rotazione impostando l'interruttore in senso antiorario.
Utilizzato di utensili ausiliari
L'utensile non può essere usato come motore per gli accessori.
Informazioni supplementari
Quando si lavora non premere con eccessiva forza sul materiale lavorato e non effettuare movimenti bruschi per non danneggiare l'utensile ed il trapano.
Lavorando prevedere delle soste regolari.
Non permettere che l'utensile venga sovraccaricato - la temperatura delle superfici esterne non delve superare 60^
Dopo il lavoro, disattivare il trapano, sfilare la batteria e procedere con la manutenzione e revisione.
Il vale totale dichiarato delle vibrazioni è stato misurato con il tipo standard e più essere utilizzato per paragonare gli utensili tra di loro. Il vale totale dichiarato delle vibrazioni più essere utilizzato per una valutazione preliminare dell'esposizione.
Attenzione! L'emissione delle vibrazioni durante il funzionamento più discostare dal valore dichiarato, in funzione della modalità di utilizzo dell'utensile.
Attenzione! Determinare i mezzi di sicurezza volti a proteggere l'operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l'utensile rimane fermo o quando funziona a vuoto o durante l'attivazione).
MANUTENZIONE E REVISIONI
ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l'utensile alla presa di corrente. Al termine del lavoro è necessario verificare lo stato tecnico degli strumenti effettando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell'interruttore elettrico, la pervietà dei fori di ventilazione, lo scintillamento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l'avvamento e uniformità di funzionamento. Durante la garanzia l'utente non può aggiuungere altre elettROUTensili e nemmeno sostuire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interrupttori, le maniglie supplementari ed i coperchi per esempio con il flusso d'aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.
SPECIFICATIE VAN HET PRODUCT
Selezione a broca de haste cilindrica apropriada para o lavoro.
