YT-82786 - Vrtačka Yato - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma YT-82786 Yato ve formátu PDF.
| Typ produktu | Bezdrátová vrtačka-šroubovák |
| Značka | Yato |
| Model | YT-82786 |
| Jmenovité napětí | 18 V DC |
| Volnoběžné otáčky (1. rychlost) | 0 - 440 min⁻¹ |
| Volnoběžné otáčky (2. rychlost) | 0 - 1650 min⁻¹ |
| Frekvence příklepu | 0 - 7920 / 0 - 29700 min⁻¹ |
| Maximální krouticí moment | 40 Nm |
| Průměr sklíčidla | 1,5 - 13 mm |
| Max. vrtání do dřeva | 25 mm |
| Max. vrtání do betonu | 13 mm |
| Max. vrtání do oceli | 10 mm |
| Hmotnost | 1,3 kg |
| Typ baterie | Lithium-iontová (Li-Ion) |
| Kapacita baterie | 2 Ah |
| Nabíječka: vstupní napětí | 220 - 240 V~, 50/60 Hz |
| Nabíječka: výstupní napětí | 21 V DC |
| Nabíječka: výstupní proud | 2,4 A |
| Doba nabíjení | 1 h |
| Hladina akustického tlaku (LpA) | 82,0 dB(A) ± 3,0 |
| Hladina akustického výkonu (LwA) | 93,0 dB(A) ± 3,0 |
| Vibrace (vrtání bez příklepu) | 3,0 m/s² ± 1,5 |
| Vibrace (vrtání s příklepem) | 9,89 m/s² ± 1,5 |
| Stupeň krytí | IP20 |
| Třída izolace | III |
Často kladené otázky - YT-82786 Yato
Dotazy uživatelů ohledně YT-82786 Yato
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod YT-82786 - Yato a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. YT-82786 značky Yato.

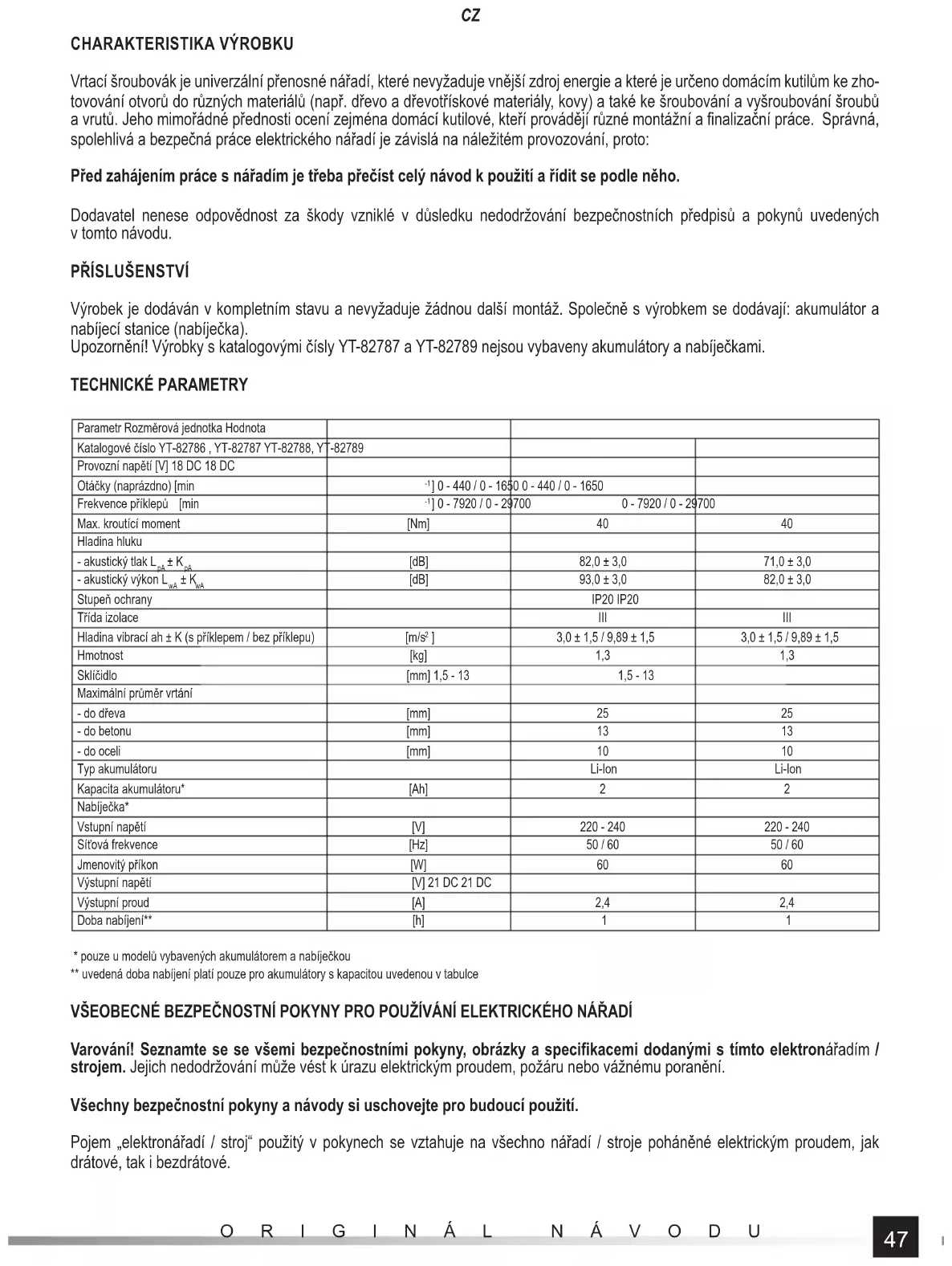

NÁVOD K OBSLUZE YT-82786 Yato
Elektronická regulace otáček
Použivej chraniče sluchu
Vrtaci sroubovak je univerzäni prenosne naradi, ktere nevyžaduje vnéjsi zrodj energie a ktere je urceno domacim kutilum ke zhotovani otvoru do ruznych materialu (napr. drevo a drevotriskové materially, kovy) a také ke sroubovani a vysroubovani sroubua vrutu. Jeho mimoradne prendosti oceni zejmena domaci kutilove, kteri provadeji ruzné montážni a finalizačni prace. Spravna, spolehliva a bezpečná prace elektrického naradi je závisla na naležitém provozovani, proto:
Pred zahajenim prace s náradim je tbreba prečist celý námov k použiti a ridit se podle neho.
Dodavatel nenese odpovednost za skody vzniklé v dusledku nedodržovani bezpečnostnich prdepisù aPokynu uvedenych v toto návodu.
PRAISLUSENSTVI
Vyrobek je dodáván v kompletním stavu a nevyžaduje zhádnou dalí montáž. Společné s vyrobkem se dodávaji: akumulátor a nabíjecí stanice (nabíječka).
Upozornéni! Vyrobky s katalogovymi cisly YT-82787 a YT-82789 nejsou vybaveny akumúlárya nabiječkami.
TECHNICKEPARAMETRY
| Parametr Rozměrová jegnotka Hodnota | |||
| Katalogové Čísló YT-82786 , YT-82787 YT-82788, YT-82789 | |||
| Provozní napěti [V] 18 DC 18 DC | |||
| Otáčky (naprázdno) [min | \( ^{-1} \) ] 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 | ||
| Frekvence príklepù [min | \( ^{-1} \) ] 0 - 7920 / 0 - 297000 \( ^{0} \) - 7920 / 0 - 29700 | ||
| Max. krouticí moment | [Nm] | 40 | 40 |
| Hladina hluku | |||
| - akustický tlak \( L_{aA} \pm K_{pA} \) | [dB] | 82,0 ± 3,0 | 71,0 ± 3,0 |
| - akustický výkon \( L_{wA} \pm K_{wA} \) | [dB] | 93,0 ± 3,0 | 82,0 ± 3,0 |
| Stupeř ochrany | IP20 IP20 | ||
| Trída izolace | III | III | |
| Hladina vibrací ah ± K (s príklepem / bez príklepu) | [m/s2] | 3,0 ± 1,5 / 9,89 ± 1,5 | 3,0 ± 1,5 / 9,89 ± 1,5 |
| Hmotnost | [kg] | 1,3 | 1,3 |
| Sklícidlo | [mm] 1,5 - 13 | 1,5 - 13 | |
| Maximálné prümér vrtání | |||
| - do dřeva | [mm] | 25 | 25 |
| - do betonu | [mm] | 13 | 13 |
| - do oceli | [mm] | 10 | 10 |
| Typ akumulátoru | Li-lon | Li-lon | |
| Kapacita akumulátoru* | [Ah] | 2 | 2 |
| Nabíječka* | |||
| Vstrupné napěti | [V] | 220 - 240 | 220 - 240 |
| Sitová frevence | [Hz] | 50 / 60 | 50 / 60 |
| Jmenovitý príkon | [W] | 60 | 60 |
| Vystupné napěti | [V] 21 DC 21 DC | ||
| Vystupné proud | [A] | 2,4 | 2,4 |
| Doba nabijeni** | [h] | 1 | 1 |
- pouze u modelu vybavenych akumulatorem a nabječkou
** uvedená doba nabijeni plati pouze pro akumuláry s kapacitou uvedenou v tabulce
VŠEOBECNE BEZPEČNOSTNI POKNY PRO POUžÍVÁNÉ ELEKTRICKÉHO NÁRADI
Varovani! Sezname se se vsemi bezpechnostimi Pokyny, obrzky a specifikacemi dodanymi stimto elektronaradim / strojem. Jejich nedodrzovani muze vest k urazu elektrickym proudem, pozaru nebo vaznemu poraneni.
Vsechny bezpecnostniPokyny a nadvody si uschovejte pro budouci pouziti.
Pojem „elektronárádi / stroj“ použitý vPokynech se vztahuje na všechno náradi / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.
Bezpečnost pracovište
Pracovište udržujte dobre osvětlené a Čiště. Nepořádek a špatné osvětlení mohou být prćínou urazu.
S elektronáradim / strojem nepracujte v prostredi se zvyşenym nebezpecim vybuchu, obsahujicim hořlavé latky, plyny nebo vypary. Elektronáradi / stroje vytváreji jiskry, které mohou zapalit prach nebo vypary.
Nepoustjte do blizkosti elektronaradi deti a nezucastnene osoby. Okamzik nepozornosti muze zpuosibt ztratu kontroly.
Elektrická bezpečnost
Zástrčka napajecího kabelu musi opodvidat sit'ové zásuvce. Zástrčku nijak neupravujte. Nepouživejte zádné adaptéry zástrčky s uzemněnym elektráradim / strojem. Neupravená zástrčka opodvjáci zásuvce snizuje riziko urazu elektrický proudem.
Zabrahte styku tela uzemnemymi prdmety, jako jsou trubky, radiatory a chladncky. Uzemnene telo zvysuje nebezpeci urazu elektrickym proudem.
Nevystavujte elektronáradí / stroj atmosférickým vlivum nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronáradí / stroje, zvyšují nebezpeci urazu elektrickým proudem.
Nepretézujte napajeci kabel. Nepouživejte jej pro prenášeni, taženi nebo odpojovani zástrcky ze sit'ove zásuvky. Zabrañte styku napajeciho kabelu s teplem, oleji, ostrymi hranami a rotujicimi cástmi. Poškozeni nebo zamotánnapajeciho kabelu zvyšuje nebezpeci urazu elektrickým proudem.
Při práci venku použivejte prodlužovaci kabely urcené pro venkovni použiti. Použiti venkovniho prodlužovaciho kabelu snizuje riziko urazu elektrickým proudem.
V priade, ze elektronaradi / stroi musite pouzit ve vhlkem prostredi, pouzijte jako ochranu proudovy chranic (RCD). Pouziti RCD snizuje nebezpeci urazu elektrickym proudem.
Osobni bezpečnost
Bud'te opatrní, daveje pozor na to, co deláte a používejte zdravy Rozum pri práci s elektrónáradim / strojem. Elektroná-radi / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léku. Dokonce i sebemení nepozornost pri práci mûze zpùsobit vázný uraz.
Používejte osobní ochrrné prostředky. Vždy pracujte s ochranou zraku. Používáni osobnínich ochrannych prostředku, jako jsou protiprachové masky, neklouzáva ochrná obuv, prilby a chránice sluchu snizuji nebezpečí vázného poraněni.
Zabraţne nahodnému spustěni. Ujistěte se, ze sítový spinač je v poloze „vypnuto“ pred pripojenim k elektrickému napájeni a/nebo akumulátoru, zvedáním nebo prěnašením elektronáradi / stroje. Pře našeni elektronáradi / stroje s prstem na spinači nebo napájení elektronáradi / stroje, když je spinač v poloze „zapnuto“, muže zpúsobit vázný uraz.
Prid zapnutim elektronaradi / stroje odstrahte veskere klice a jine serizovacn nastroje. Kice ponechanv rotujicich castech elektronaradi / stroje mohou byt prcinou urazu.
Nesaheje a nevyklanejte se prilis daleko. Udrzujte stabilni postoj a rovnovahu po celou dobu prace. Umozni to snadnejsi ovladani elektronaradi / stroje v pripadne nenadalch situacji pri praci.
Oblékejte se vchodne. Nenoste volny odév nebo bižuterii. Vlasy a odév měje v dostatečné vzdálenosti od rotujicich Časti elektráradi / stroje. Volny odév, bižuterie nebo dlouhé vlasy mohou zachytit rotujíci Časti.
Pokud je zařizení prizpúsobeno odtahu prachu nebo hromaděné prachu, ujistěte se, ze zařizení byla správně pripojena a použita. Použitć odtahu prachu snizuje nebezpečí spojené s prachem.
Nedovolte, aby zkušenosti ziskané Častym použivaní elektrónářadi / stroje byly pricinou nepozornosti a nedodržovani bezpečnostnich zásad. Nezodpovedné chováni muže zpusobit vázný uraz ve zlomku sekundy.
Používáni elektrónáradi / stroje a servis
Elektronáradí / stroj nepřežuje. Elektronáradí / stroj používejte pro určné použití. Technický zpúsobilé elektronáradí / stroj zajistí lepí a bezpečnéjsí práci,Pokud bude použito pro navržné zatížení.
Elektronářadi / stroj nepoužívejte,Pokud sítový spinač neumožnjue zapnuti a vypnuti. Elektronářadi / stroj, které nelze kontrolovat pomoci sítoveho spinač, je nebezpećné a musí se dat k opravě.
Pred serizenim, vymenou prislustenstv nebo uschovani elektronaradi / stroje opojte zastrku ze sitove zasuvky a/nebo vytahnete akumulator,Pokud jej lze vyjmout z elektronaradi / stroje. Takové bezpečnostni opatreni zabrani nahodnému zapnuti elektronaradi / stroje.
Nárdí uchovávejte na misté nedostupném pro děti, nedovolte osobám neznalým obshluy elektronáradi / stroje nebo těchto navodú obshluovat elektronáradi / stroj. Elektronáradi / stroj jsou nebezpečné v rukou nezaškolenych uživatelú.
Provadje udrzbu elektronaradi / stroje a prisluosenstvi. Kontrolujte je z hlediska netesnosti nebo zaseknuti rotujicich casti, poskozeni dinu a jakychkoli jinych podminek, ktere mahou ovlivnit fungovani elektronaradi / stroje. Poškozeni opravte pred pouzitim elektronaradi / stroje. Mnoho urazu je zpúsobeno nespravnym provedenim udrzby elektronaradi / stroje. Rezné nastroje udrzujte ciste a naostrene. Spravne udrzovaný rezný nastroj s ostrymi hranami je meně nachylný na zaseknuti a snadnej se kontrolujte během prace.
Používejte elektrónárádi / stroje, príslušenstvi a vestavené nastroje atd. v souladu s temito navody, se zohlednéim typu a pracovních podminěk. Používání nárádi pro jinou préci, než byla navržena, muže vestib k nebezpečné situaci.
Rukojeti a uchopné povrchy udržujte suché, cîste a bez oleje a maziv. Kluzké rukojeti a uchopné povrchy neumozñuji bezpečnou obsluhu a kontrlu elektrónáradí / stroje v nebezpečnych situacích.
Opravy
Elektronářadi / stroj nechte opravit pouze v autorizovaných servisech, s použitím vylučné originárních nahradnílù. Zajisti to správnou bezpečnou práci elektronářadi.
PRIPRAVA K PRACI
POZOR! Veskeré cinnosti uvedene v teto kapitole je tbrea provadet pri vypnutem napajecim napeti - akumulator musi byt od naaridi odojeny!
Bezpečnostní prědpísy pro nabíjení akumulátoru
Upozorneni! Pred zahajenim nabijeni zkontrolujte, zda teleso sitoveho zdroje, kabel a zastrcka nejsou popraskane nebo jinak poskozené. Pouzivani vadne nebo poskozené nabijeci stanice a sitoveho zdroje je zakazano! K nabijeni akumulatoru lze pouzivat pouze nabijeci stanici a sitovy zdroj dodanv ramci soupravy. Pouziti jineho sitoveho zdroje by mohl vest ke vzniku pozaru nebo poskozeni naradi. Nabijeni akumulatoru lze provadet pouze v sucha uzavrenie mistrosti, zabezpecené proti vstupu nepovolanych osob a zejmena deti. Nabijeci stanici a sitovy zdroj nenid dovoleno pouzivat bez trvalho dozoru dospelé osoby! Bude-li nezbytne opustit mistnost, ve ktere probihá nabijeni, je tbreba nabiječku odpojit od elektrické site vyjmutim sitoveho zdroje ze zasuvky elektrické site. Pokud by z nabiječky vycházel kour, podezrelý zapach a pod., je tbreba okamžite vytahnout zastrku nabiječky ze zasuvky elektrické site!
Vrtaci šroubovák se dodáva s nenabilitým akumulátorem; proto je třeba prěd zahájením práce akumulator nabit nizé pospaným postupem pomoci sítového zdroje a nabijeci stanice, které jsou současti soupravy. Akumúláry typu Li-lon (lithium-iontove) prakticky nevykazuji tzv. „pamé'tový efekt“, což dovoluje akumulator dobijet v libovlném okamžiku. Doporučuje se však akumulator vybit během normálni práce a potom ho nabit na plnou kapacitu. Vestlje však s ohledem na charakter práce není možné pokaždé takto s akumulátorem nalozit, pak je nutné to udělat nejménye kázdych několik nebo několik desitek pracovnicch cykli. V Žádném pripadě není dovoleno vybjet akumulator zkratováním kontaktu, jelíkož by v dusledku takóvoho počinány došlo k jeho nevratnému poskozeni! Taktéž není dovoleno kontrolovat stav nabiti akumulatoru zkratováním kontaktu a sledovánim, zda dochází k jiskřeni.
Skladováni akumulátoru
Aby se maximánlé prodloužilaŽivotnost akumulátoru, je tbrekjhe uskladněni zajistit odpovidají podminky. Akumulatoryvrdrí asi 500 cyklu „nabiti - vybiti". Akumulator je tbre skladovat v rozsahu teplot od 0 do 30 stupñCelsia pri relativni vlhkesti vduchu 50% . Pokud se ma akumulator skladovat delsi dobu, je tbreho nabit na cca 70 % capacity.V pripadé delsiho skladovánje tbreba pravidelné Jednou za rok akumulátor dobit. Nesmi se dopustit, aby došlo k uplnému vybití akumulátoru, ponëvadz se tim zkracuje jehoŽivotnost a muze dojit k jeho nevratnému poskození.
Bēhem skladování se bude akumulátor v dusledkú svodu postupné vybíjet. Proces samovybjeni je závisly na teplotě skladováni. Cím vyšíteplota, tim je proces vybijeni rychlejí. Pri nasprávném skladování akumulátoru muže dojt k uniku elektrolytu. V pripadě uniku je třeba vytečnéy elektrolyt zneškodnít pomoci neutralizujicho prostředku, v pripadě zašaženi oči elektrolytem je třeba oči vyplachnout proudem vody a následné okamžité vyhledat lékarskou pomoc. Použivani nařadi s poskozeným akumu-látorem je zakázano.
Po uplynuti doby zivotosti akumulatoru je ho tbrea odevzdat do specializovaného strediska, které se zabyva zneškodnovanim odpadú tohoto typu.
Doprava akumulatoru
Lithium-iontové akumuláry jsou podle právnich predpisu považovány za nebezpečné materialy. Uživatel naradí muze naradí prepravovat s akumulátorem nebo samotné akumulátry pozemní dopravou. V takovém prepadě nemusi byt dodrženy dodatečné podminky. V pripadě, ze bude jejich preprava svěřena třetím osobám (napřiklad zásilka prostřednictvim kuryrní firmy), je třeba postupovat podle predpisu pro prepravu nebezpečných materialú. Před podáním zásilky na prepravu je nutné se v títo věci spojit s prislušné kvalifikovanou osobou.
Preeprava poskozenych akumulatoru je zakazana. Na dobu prepravy je nutne demontovanekumulatory vyjmout z nara d a nechrane kontakty zajistit napr. zalepenim izolačni paskou. Akumulatory se musi v obalu zajistit tak, aby se uvnitr obalu v prubehu prepravy nepohybovaly. Je taktez nutné doržovat narodni predpisy tykajici se prepravy nebezpechnych materialu.
Nabijeni akumulatoru
Upozorneni! Pred nabijenim je tbrea odpojit sitovy zdroj nabijeci stanice od elektricke site vytazenim zastrcky sitoveho zdroje ze zasuvky elektrické sítě. Navic je tbrea akumulator a jeho kontakty očistit od nečistot a prachu pomoci mékkého aSuchého hadřiku. Akumulator má vestavěny indikátor nabití. Po stisknuti tlacitka se Rozsviti diody (II). Čím vćich svítí, tim vć je akumulator nabitý. Vestlíze se po stisknuti tlacitka diody nerozsvítí, znamné to, ŽE akumulator je vybitý.
Odpojte akumulator od nafradi.
Zasunte akumulator do osazení nabiječky (II).
Nabiječku prípoje do zásuvky elektrické sítě.
Rozsviti se Červéni dioda, což znaměna,Že probíhá proces nabijeni.
Po ukonceni nabijeni Červéná dioda zhasne a rozsvítí se zelená dioda, ktera signalizujé, ze akumulátor je plné nability.
Vytáhněte zástréku sitového zdroje ze zásuvky elektrickésite.
Stiskněte tlačítko západky akumulatoru a vysuñte ho z nabijecí stanice.
CZ
Upozorneni! jestlje se po pripojeni nabiječky k elektrické siti rozsvítí zelená dioda, znaměna to, ze akumulátor je plné nablity. V takovém pripadě nabiječka nabijecí proces nespustí.
Nastavováni otáček a volba krouticiho momentu
Sroubovák ma dva mechanicky prepinane rychlostni stupne (III). Podle toho, jaké maximálné otáčky požadujeme, si zvolíme jeder z nich. Rychlostni stupen, který se vyznacuje nižsimi otáčkami, je vhodný ke šroubovány a vyrsroubovány sroubú, zatímco rychlostni stupen vyznacujíci se vyssimi otáčkami je vhodný k vrtání.
Kroutić moment se nastavujé pomoci kroužku umistenićho za sklćidlem (IV). Čim vyssi cislo nastavime, tim vyssi kroutić moment sroubovák vyvine. Nesmi se však nastavovat vyssi moment, než jaký je k dosaženi správného vysledku prace potrebny. V opacné mřadě muže dojít k poškození zavitu. Pri sroubovány sroubú primo do materialiu je tbreba odpovidajći kroutić moment zvolitPokusné provením zkoušky na opadovém materialiu. Vestlje není znám maximálni kroutić moment, který je pro daný spoj bezpečné, je tbreba nastavit nejnižsí hodnotu a postupné ji zvysovat, az se dosáhne hodnota, která je pro danou práci vchodná. Vestlje sroubovák dosáhne maximálni nastavený kroutić moment a aktivujé se spojka proti pretiézení, pak je nutné se sroubováním prestat.
Jestlize je vyrobek vybaven funkci vrtani s priklepem, na nastavovacim krouzku na radi se nachazi symbol kladiva. Nastavenim krouzku na symbol kladiva doje k zapnuti priklepoveho mechanizmu. Vrtani s priklepem se pouziva pri zhotovovani otvoru do betonu a nesmi se pouzivat pri vrtani otvoru do d'reva nebo plastu.
Pri pouzivani na radi k vrtani otvoru je treba krouzek nestavit na symbol vrtaku nebo kladiva. Tim se deaktivije spojka proti pretizeni a na vrtak bude privenen maximni kroutici moment.
Upozorneni! Hodnoty nastaveni označene cisly se pri vrtáni nesmi používat. Aktivovani spojky proti pretiženi během vrtáni muže zpúsobit poskozeni materiálu nebo vrtáku a zvyšuje riziko urazu.
Upinani vrtaku do sklicidia
Zvolte vrták s valcovou stopkou vhdný pro danou préci.
Vrták zasunte do sklédidla. Sklédidlo dotáhněte rukou, až bude vrták spolehlíve upnutý (V).
Nastavte nejvetsi krotici moment. Knoflik kroticiho momentu nestavte na symbol vrtaku nebo kladiva.
Nastavení směru otáčné
Přepína směru otáčeni nastavit do polohy R - otáčky doprava nebo L - otáčky doleva (VI).
Pozor! Zmenu smru otaceni lze uskutecnit pouze tehy, je-li odpojeno napajeci napeti! Melnit smr otaceni vrtaciho sroubovaku za chodu neni dovoleno!
Upevnovani sroubovacich koncovek do nastrojového sklicidla
Do otvoru nastrojového sklícidlazasunout držák koncovek a nasledné koncovku vhodnou k dané préci (VII).
Připravakráci
Pred zahajenim prace je tbrea:
Obrabeny material upevni do svraku nebo pomoci stolarskych svrek.
Použiv pouze takové pracovní nastroje, které jsouk dané préci vchodné. Postarat se o to, aby byly nabrousene a v dobrem stavu.
Obléci si pracovní oděv a nasadit prostředky k ochraně zraku a sluchu.
Nárdí uchopit oběma rukama (VIII).
Zaujmout bezpečné a stabilní postavení.
Prstem stisknout elektricky spinač a uvest tak nařadi do chodu.
Pozor! Bude-li bēhem prace zpozorován godezrefly hluk, triskáni, zapach a pod., je tbreba náradi okamžite vypnout a vyjmout z ného akumulator.
POUZIVANI NARADI
Pozor! Během používáná nařadi je třeba používat chraniče slchu!
Použivání pravého nebo levého směru otáčeni
Otačky doprava použivat k vrtání s běznými pravotočivými vrtáky.
Otácky doleva používat v pripadé zaseknuti pravotocíveho vrták u materialu a pri vyśroubování sroubú. V pripadé vyśroubování sroubú používat minimálni otáčky.
Vrtani do dreva
Prid zhotovenim otvoru se doporučuje upevnit obraběný predmět stolaškymi svěrkami nebo ve svěrák u potom dulčíkem nebo hře bikem označit mistrov tární. Don nastrojového sklčidla upevniž príslužný vtrák, nastavit krouticí moment, prípojit knáradí akumulator a zahájin vtrání. V pripadě zhotovováni prúbežných otvoru se doporučuje podložit pod material dřeνnéu podložku, díky Čemu
CZ
nedojde k vytrhání okrajevystupniho otvoru.
V priadé zhotovování otvoru velkych prümérú se doporučuje napřed vyvrtat mensí vodíci otvor.
Vrtani do kovu
Obrabeny material je tbreva vzdy bezpecnne upevni. V priadte tenkeho plechu se doporuuce je podlozt kousek dreva, aby se zabrano vzniku nechteny deformaci a pod. Potom dulcikem oznacit misto zhotoveni otvoru a zahajit vtani.
Použivat vrtáky do oceli. V pripeade vrtani do bile litiny se doporučuje použivat vrtáky s brity ze spekanych karbidu. Pri vrtaní větsich otvoru se doporučuje vyvrtat napřed mensi vodici otvor.
Při vrtání do oceli používat ke chlazení vrtáku strojné olej.
U hliniku používat jako chladíci prostředek terpentýn nebo parafín.
Při vrtáni do mosazi, mědi nebo litiny se chladíci prostředky používat nemají. Za účelem chlazení vrták Často vytahovat z materiálu, aby měl možnost vychladnout.
Vrtání do keramickych materialú
Vrtani do tvrdych kompaktnich materialu (beton, tvrde cihly, kamen, mramor a pod.)
Používat príklepové vrtáky ze spekanych karbidú, které jsou v dobrém stavu.
Vrtani do obkladaček, měkké cihly, omitky a pod.
Použivat príklepové vrtáky. Priklep nezapinat (pokud je nim vrtáčka vybavena). Během vrtáni vyvijet na náradí silné a rovnémý prítlak. V pravidelnych intervalech vrták z vrtaného otvoru vytahovat, aby se odstranily ulomky a prac.
Použití nařadi k zašroubováná a vysroubovány šroubú
Při těto Činnosti se doporučuje: používat co nejnižíši otáčky a vchodné koncovky.
Koncovky Ize upevnit bud primo do nastrojového sklédla nebo pomoci specialniho magnetického držáku.
K vysroubovani sroubu prestavit pomoci prepinae smer otaceni na otacky dolea (L).
Použití pridavnych zařazení
Béhem práce se nesmí na obrábený material vyvijet príliš velký prītlak a nesmí se provadět prudké pohyby, aby nedoslo k poškození pracovniho nastroje a vrtáčky.
Béhem práce vyuzívat pravidné přestávy.
Nesmi se dopustit, aby bylo narfadi pretezovano; teplota vnjejsiho povrchu nesmi nikdy prkrocit 60^
Po ukončeni práce vrtáčku vypnout, vyjmout akumulátor a provest udžbu a prohlidku.
Deklarovaná celková hodnota vibraci byla zmeřena pomoci standardníměří metody a lze ji použít k porovnámí Jednoho nařadi s druhým. Deklarovanou celkovou hodnotu vibraci lze použít k vychozímu posouzení expoize.
Pozor! Emise vibraci bēhem práce s náradim se muže lišit od deklarované hodnoty v závislosti na zpúsobu použiti náradi.
Pozor! Je tbrestanovit bezpecnostni opatreni, ktera maji chrinit obsluhu a ktera vychazf z posouzeni rizika za realnych podmnek pouzivani (pri tom je tbreva uvažovat se vsemi etapami pracovniho cyklu, jako napriklad s casem, kdy je naradi vypnute nebo pracje na volnobeh, tak i s casem aktive).
UDRZBA A PROHLIDKY
POZOR! Veškeré Činnosti zvazanje z; vymenou príslušenstvi, serizovanim apod, je potrba realizovat pri vypnutým napétí na pájení načadi, proto pržd Zahajem těchto Činnosti je potrba opojit zástrkcu od elektrické sîte. Po ukončeni práce je třeba skontrolovat technický stav elektronáradí prohlidkou a hodnocením: stojanu a rukojeti, elektrického vodice včetné zastréky a ohybaní, púsobeni elektrického spínače, pruchodnosti ventilacnich mezer, jiskréní kartáču, hlasistosti práce loźisek a prevodovek, spoustěni a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektrónáradí, ani měnit veškere provozné Jednotky nebo současti, protoze muže stratit narok na záruku. Veškere naspravnosti zjištěne během prohlidky, nebo provozovány, jsou signalem pro provedeni opravy v záručném servisu. Po ukončeni práce, stojan, ventilacné mezery, prepínace, dodatečnou rukojet a ochrany je třeba ocistit, napřiklad proudem vzduchu (o tlaku maximum 0,3 MPa), stětcem nebo suchým hadřikem bez použiti chemickych prostředkú a cisticích kapalin. Načadi rukojet ocistit suchým cistým hadřikem.
Dodávatel' nenesie zodpovednost' za škody vzniknuté v dösledku nedodržiavania bezpečnostnych predpisov aPokynov tohoto navodu na použitie.
PRISLUSENSTVO
Bezpečnost na pracovisku
Udrzujte pracovisko dobre osvetlené a cîsté. Neporiadok a zlé osvetlenie mozu byt' prfcinou nehôd.
Elektrická bezpečnost'
Nesiahajte a nenaklănajte sa prilis d'aleko, udržujte rovnováhu. Po celý ěcas udržujte náležité postavenie a rovnováhu. Umožné to Jednoduchsie ovladanie elektrického náradia / stroja v pripadne nečakávanych situácí pocas préce.
Rezné nastroje je potrebne udrziavat ciste a naostrené. Správn eudržované rezné nastroje s ostrymi hranami sa tak rychlo nezaseknu a daju sa poças praça jegnoduchsie ovladat.
Vrták zasunte do sklucovadla. Sklucovadlo dotiahnite rukou, až bude vrták spofahlivo upnuty (V).
Nastavte najvacci krutiaci moment. Koliesko krutiaceho momentu nastavte na symbol vrtaka alebo kladiva.
Nastavenie smeru otacok
Nastavit' prepinač smeru otáčok do polohy R - otáčky doprava alebo L - otáčky do'lava (VI).
Pozor! Zmenu smer utacania je mozne uskutochnit iba pri vypnutom napati napajania! Nie je dovolené menit smer otacok pochas chodu vtaceho skrutkovaça!
Upinanie koncoviek na skrutkovanie do sklučovadla
Prstom stlačit' elektrický spinač, Čim dojde ku zapnutiu náradia.
Pozor! Ak pochas prace zaregistrujete podzrivy hluk, praskanie, zapach a pod, je potrebne naradie okamzite vypnuit a vybrat akumulator z naradia.
POUZIVANIE NARADIA
Pravé otáčky používat počas vřtania s beznymi pravotocivými vrtákmi.
Poças praça vyuzívat pravidelné prestávyk.
Nesmie dójst ku pretazeniu zariadenia; teplota vonkajśch ploch nesmie nikdy prekrocit 60^
Po ukončeni práce vřtěčku vypnúť, vybrat akumulátor a vykonat údržbu a prehliadku.
