NAUDOJIMO INSTRUKCIJA Red Line 220 Berkel

NAUDOTOJO VADOVAS: Elektrinės pjaustyklės Red Line

MODELIAI:

1. Paleidimo mygtukas (baltas)
2. Sustabdymo mygtukas (raudonas)
3. Pavadinimo plokštelė, techniniai duomenys, CE ženklas
4. Kojelé
5. Griežinėlio storio reguliavimo rankenėlė
6. Griežinėlio storio matavimo plokštė
7. Apsauginis gaubtas
8. Produkto laikymo plokšte
9. Produkto spaustuvo rankenėlė
10. Geležtė
11. Apsauginis žiedas (peilio apsauga)
12. Galąstuvas
13. Peilio apsaugos rankenèlè
14. Griežinėlio kreiptuvas
15. Pagrindas
16. Plokštės laikiklis
17. Produkto spaustuvas
18. Peilio apsaugos diskas
19. Maitinimo laidas

APRAŠYMAS

Profesionali smagratinė pjaustyklė, tinkama pjaustyti tik tiems produktams, kurių tipai ir dydis nurodyti šiame dokumente. Pa- grindinės prietaiso dalys pavaizduotos bendroje diagramoje (Pav. 1). Elektros diagramos vaizduojamos 2 pav.

TINKAMUMO NAUDOTI DEKLARACIJA

Šiame dokumente aprašyti prietaisai atitinka direktyvas 2006/42/CE, 2006/95/CE, 2004/108/CE, 2003/108/CE, 2011/65/CE, reglamentą (EC) 1935/2004 ir susijusius darniuosius standartus EN 1974:1998+A1, EN60204-1, EN60335-1, EN60335-2-64.

SAUGUMAS

Laikykitės žemiau nurodytų pa- grindinių atsargumo priemonių:

• Prieš naudodami prietaisą perskaitykite visas instrukcijas;
• Šis gaminys skirtas ne vaikams;
• Prietaisu naudokitės tik tinkamai apmokyti ir būdami geros psichinės ir fizinės būklės;

- Prietaisą naudokite tik taip, kaip nurodyta šiame dokumente;

- Naudokite tik struktūriškai, mechaniškai ir sistemiškai nepa-žeistą prietaisą;

- Pjaustyklę montuokite laikydamiesi nurodymų, pateiktų skyrelyje „Montavimas”;

- prietaisą montuokite tik vietose, nepasiekiamose personalui, neturinčiam teisės juo naudotis, ir ypač nepilnamečiams;

- naudodamiesi prietaisu būkite susikaupę, venkite trukdžių;

- neleiskite prietaisu naudotis tiems, kurie neperskaitė ir iki

galo nesuprato šiame naudoto- jo vadove pateikto turinio;

• nevilkėkite dukslių drabužių arba drabužių plačiomis rankovėmis;
• prietaisui veikiant neleiskite prie jo artintis niekam kitam, iš-skyrus naudotoja;
• nepašalinkite, neuždenkite ir nepakeiskite žymų ant prietaiso korpuso, o pažeistas nedelsdami pakeiskite;
• nepašalinkite permatomų apsaugų, nekeiskite ir neigno- ruokite mechaninių ir elektrinių dalių apsaugų;
• pjaustykite tik leidžiamus produktus, nemėginkite pjaustyti draudžiamų;
• produktų laikiklis, zona aplink prietaisą ir naudotojo stovėjimo vieta visada privalo būti švarūs ir sausi;
• nenaudokite pjaustyklės kaip laikiklio, nedėkite ant jos daiktų ar kito maisto, išskyrus tą, kuris skirtas pjaustyti;
• nenaudokite pjaustyklės, kai dėl įprasto nusidėvėjimo atstumas tarp ašmenų krašto ir apsauginio žiedo viršija 6 mm. Tokiu atveju susisiekite su gamintoju arba įgaliotu aptarnavimo centru, kad pakeistų ašmenis;
• nenaudokite prietaiso su laikinais arba neizoliuotais kabeliais, šakotuvais arba ilgikliais;
• reguliariai tikrinkite prietaiso elektros tiekimo laido būklę. Pri-reikus paprašykite kvalifikuotų specialistų jį pakeisti.
• pasirodžius defektui, sutrikus veikimui, įtarus gedimą, netinkamai judant arba sklindant keistiems garsams nedelsdami išjunkite prietaisą;
• prieš valydami arba atlikdami priežiūros darbus atjunkite prietaisą nuo elektros tinklo;
• valydami ir atlikdami priežiūros darbus dévėkite apsaugines

pirštines;

- produktus ant stumdomo padėklo dėkite ir nuimkite tik iki galo atitraukę stovą ir griežinėlių storumo reguliavimo rankenėlę nustatę ties saugia pozicija (ties 0) (Fig. A);

- pjaustymo metu norėdami judinti mėsos padėklą naudokite tik rankeną, esančią ant atramos, arba produktų žnyples;

- pjaustydami niekada rankomis nelieskite maisto produkto. Ran-kas visada laikykite už apsaugi-nio prietaiso, toli nuo ašmenų;

- draudžiama naudoti priedus, kurių nepatvirtino gamintojas. Gamintojas neprisiima atsakomybės dėl netinkamo naudojimo, keitimo ir/ arba taisymo, kurį atlieka pats naudotojas arba įgaliojimų neturintys darbuotojai, taip pat dėl naudojimo atsarginių dalių, kurios nėra originalios arba nėra pritaikytos pjaustyklės modeliui.

Prietaiso negalima naudoti atviroje erdvėje ir/ arba lauke, taip pat aplinkoje, kurioje yra garų, dūmų arba ardančių ir/ arba ès-dinančių dulkių, kur yra gaisro arba sprogimo rizika, taip pat ten, kur reikalinga apsauga nuo sprogimo.

Naudojimo sąlygos:

• Temperatūra nuo -5°C iki +40°C
• Maksimali drègmè 95%

DĖMESIO! Variklis gali perkaisti! Panaudoję pjausty-

klę 15 min. be pertraukos IŠJUN-KITE prietaisą ir leiskite atvėsti.

GALIMOS GRÉSMÈS

Apsauginis žiedas aplink ašme-

nis pagamintas laikantis ES standartų EN 1974:1998 +A1, bet jis pagamintas taip, ašmenis būtų galima pagaląsti, todėl ne iki galo apsaugo nuo įpjovimų.

DÈMESIO! Valydami arba galąsdami ašmenis būkite gūs ir rankas laikykite kuo i nuo neapsaugotos zonos. menduojama dévėti apsaupirštines.

PRIETAISO MONTAVIMAS

Prietaisą montuokite ant plokščio, lygaus ir sauso paviršiaus, kuris atlaikytų pačios pjaustyklės ir pjaustomų produktų svorį.

DĖMESIO: Įsitikinkite, kad niekas netrukdys įdėti/ mėsos padėklo ir maisto uktų.

Prietaisą būtina montuoti šalia ES standartus atitinkančio lizdo, sujungto su elektros tinklu, atitinkančiu reglamentus dėl:

Prieš prijungdami prietaisą prie elektros tinklo įsitikinkite, kad jo įtampa atitinka nurodytąsias prietaiso informacinėje lentelėje.

NAUDOJIMAS

DĖMESIO! Pavojus susi- žeisti dėl aštrių ašmenų!

Isitikinkite, kad griežinėlių storumo reguliavimo rankenėlė (5) nustatyta ties saugia pozicija (ties 0) (Fig. A).

1. Mėsos padėklą (8) atitraukite iki pat galo (naudotojo link), kad atsidurtų pakrovimo padėtyje (Fig. L);

2. produktų laikiklj (17) kilstelė-kite i parengiamają padėtį;

3. produktą, kurį norite pjaustyti, uždėkite ant mėsos padėklo, prie šoninės naudotojo sienelės. Uždenkite jį produktų laikikliu, naudodami nedidelę jėgą;

4. nustatykite pjovimo storj. Aktyvuokite ašmenis (10) paspausdami jjungimo mygtuką. Suimkite produktų laikiklio rankeną (9) ir pradėkite pjaustyti;

5. baigę pjaustyti nustatykite griežinėlių storumo reguliavimo rankenėlę ties saugia padėtimi ir atitraukite mėsos padėklą. Ašmenis sustabdykite paspausdami išjungimo mygtuką (2).

VALYMAS

Prieš naudodami bent kartą per dieną – arba dažniau, jei reikia, – išvalykite prietaisą. Būtinai jį išvalykite ir po ilgo nenaudojimo laikotarpio.

DĖMESIO! Elektros smū-gio pavojus! Prieš valydami ištraukite laidą iš elektros lizdo ir griežinėlių storumo reguliavimo rankenėlę nustatykite ties saugia padėtimi.

DĖMESIO! Pavojus susi- žeisti dėl aštrių ašmenų!

Isitikinkite, kad griežinėlių storumo reguliavimo rankenėlė (5) nustatyta ties saugia pozicija (ties 0) (Fig. A).

Priemonės valyti:

naudokite tik vandenj ir mikro-organizmų skaidomą švelnų valiklj, taip pat minkštą skudu-rėlj ir puskietį nailoninį šepetį aštrioms padėklo ir produktų laikiklio briaunoms valyti. Prietaisui plauti nenaudokite vandens arba garų srovių ir panašių metodu.

Išardymas:

- mėsos padėklas (tik pjaustyklėms, kuriose įmontuotas mechanizmas mėsos padėklui išimti):

1) storumo reguliavimo rankenėlę nustatę ties saugia padėtimi iki galo ištraukite stovą naudotojo link; 2) nuspauskite mėsos padėklo atleidimo svirtį, prilaikydami pagrindą, kad nuimtumėte mėsos padėklą nuo pagrindo. Tam, kad šis veiksmas būtų įvykdytas teisingai, gali prireikti tuo pačiu metu sukti griežinėlių storumo reguliavimo rankenėlę; 3) traukite produktų laikiklj, kol mėsos padėklas atsiskirs nuo pagrindo (Fig. B);

- ašmenų apsauga:

1) specialia rankenėle pasukite ašmenų apsaugą 90° kampu prieš laikrodžio rodyklę; 2) spyruoklė padės lengviau ištraukti ašmenų apsaugą (Fig. C);

- kreipiklis:

kreipiklj išimkite ta kryptimi, kuri parodyta pav (Fig. D);

- galąstuvas:

visą galąstuvą išimsite kelda- mi jį į viršų (Fig. E).

DĖMESIO! Pavojus susi- žeisti dėl aštrių ašmenų!

Valant aštrias plokščių, produktų laikiklio ir ašmenų dalis taip pat rekomenduojama dėvėti apsaugines pirštines.

Valymas:

- ašmenys: prispauskite prie ašmenų drėgną skudurėlj ir pamažu braukite juo nuo centro išorės link iš abiejų pusių (Fig. F). Lygiai taip pat nusausinkite juos naudodami sausą skudurėlj. Valydami ašmenis NIEKADA nejunkite pjaustyklės;

- apsauginis žiedas: švelniu šepetėliu išvalykite vietą tarp ašmenų ir apsauginio žiedo. At-

sargiai – NEKIŠKITE rankų prie ašmenų;

- Prietaiso korpusas: plaukite drėgnu skudurėliu arba kempine, ją dažnai praplaudami karštu vandeniu. Kruopščiai nusausinkite.

Surinkimas:

- galąstuvas:

jdėkite galąstuvą kaip parodyta paveikslėlyje (Fig. G), kol jis užsifiksuos tinkamoje padėtyje;

- kreipiklis:

jdėkite kreipiklj i vietą (Fig. H);

- ašmenų apsauga:

vėl surinkite ašmenų apsaugą ir pasukite ją 90° kampu pagal laikrodžio rodyklę, kol atsidurs pirminėje padėtyje (Fig. (Fig. l);

- mėsos padėklas (tik pjaustyklėms, kuriose įmontuotas mechanizmas mėsos padėklui išimti):

uždėkite mėsos padėklą ant stovo, įsitikinkite, kad tvirtinimo svirtis grįžo į pradinę padėtį, įsitikinkite, kad stovas juda laisvai, ir patikrinkite, ar storumo reguliavimo rankenėlė tinkamai veikia.

PRIEŽIŪRA

Kaip galąsti ašmenis

Galandimo dažnumas ir trukmė priklauso nuo įrangos naudojimo.

DĖMESIO! Jei pjaustyklėje įmontuotas galąstuvas, sekite šiuos nurodymus. Kitu atveju susisiekite su gamintoju arba igaliotu aptarnavimo centru (žr. APTARNAVIMAS).

Norėdami pagaląsti sekite šiuos nurodymus:

1. storumo reguliavimo rankenėlę nustatykite ties saugia padėtimi (Fig. A);

2. iki galo ištraukite mėsos padė-klą (Fig. L);

3. pakelkite (Fig. M) ir pasukite galąstuvą taip, kaip reikia norint galąsti (Fig. N);
4. atleiskite galąstuvą;
5. spustelėkite jjungimo mygtuką ir aktyvuokite ašmenis;
   6.. galąskite aśmenis 10–15 sekundžių spausdami galąstuvo mygtuką (Fig. O - 1);
6. atleiskite aukščiau paminėtą mygtuką;
7. patraukite ir 2–3 sekundes palaikykite šlifavimo mygtuką (Fig. O-2);
8. atleiskite ji;
9. nuspauskite išjungimo myg-tuką ir sustabdykite ašmenis;
10. pakelkite galąstuvą ir grażinkite i pradinę padėtį;
11. atleiskite galąstuvą, kol šis sustos;
12. toliau valykite pjaustyklę.

Sutepimas

Tam tikrą laiką reguliariai naudojant pjaustyklę gali prireikti sutepti stovo kreiptuvus. Rekomenduojame šį procesą atlikti kas 3 mėnesius. Norėdami sutepti naudokite tik berūgštę alyvą (rekomenduojame vazeliną). Nenaudokite augalinio aliejaus.

APTARNAVIMAS

Pjaustyklėje nėra detalių, kurias galėtų pakeisti pats naudotojas. Iškilus problemoms susisiekite su kvalifikuotais profesionalais. Visus taisymo ir keitimo darbus (pvz., ašmenų keitimas, variklio diržo keitimas, elektros sistemos komponentų keitimas, struktūrinių dalių taisymas, subbazinių detalių taisymas ir/ arba keitimas ir pan.) turi atlikti tik gamintojo įgalioti darbuotojai.

Prireikus pjaustyklę remontuoti galite ją grążinti gamintojui arba vienam igaliotų aptarnavimo centru. Norėdami gauti daugiau informacijos susisekite su mu-mis el. paštu:

[e-mail].

DĖMESIO! Pakeisti ašmenis privaloma, jei atstumas tarp ašmenų krašto ir vidinio apsaugos krašto didesnis nei 6 mm.

GARANTIJA IR ATSAKOMYBĖ

Gamintojas pjaustyklėms siū-lo ribotą 24 mėnesių garantiją nuo įsigijimo dienos. Garantija taikoma tik tiems defektams, kurie atsiranda tinkamai laikant ir naudojant prietaisą. Garantija netaikoma defektams, atsiradusiems prietaisą gabenant, dėl pirkėjo nekompetencijos arba aplaidumo, dėl netinkamo montavimo arba jžeminimo, dėl neleistino taisymo, natūralaus nusidėvėjimo ir įtampos svyravimų, didesnių nei 10% nominalios vertės. Be to, garantija netaikoma nusidėvėti linkusioms dalims, pvz., ašmenims ir galąstuvams, išskyrus tuos atvejus, kai akivaizdūs gamybos defektai.

Gamintojas atsisako bet kokios tiesioginės ir netiesioginės atsakomybės, kylančios iš:

• šiame dokumente pateiktų nu- rodymų nesilaikymo;
• naudojimo, kuris neatitinka naudojimo valstybėje galiojančių reglamentų;
• neleistino prietaiso modifikavimo ir/ arba taisymo;
• neoriginalių priedų ir atsarginių dalių naudojimo;
• išimtinių įvykių.

Prietaiso nuosavybės perda- vimas automatiškai panaikina gamintojo atsakomybę dėl pjaustyklės, išskyrus sąlygas, išdėstytas Direktyvoje 2006/42/ CE (atsakomybė dėl prietaiso

gamybos defektų).

Identifikacinėje plokštelėje nu- rodytas gamintojas, prietaisas, techninė informacija ir CE žyma.

PJAUSTYKLÈS UTILIZAVIMAS

Prietaisus sudaro:

• aliuminio ir magnio lydinio kor- pusas;
• įdėklai ir įvairūs komponentai iš nerūdijančio plieno;
• elektros dalys ir kabeliai;
• elektrinis variklis;
• plastikas, t. t.
  Jei išardymas ir utilizavimas patikimas trečiosioms šalims, naudokitės paslaugomis tik tų įmonių, kurios įgaliotos utilizuoti

aukščiau išvardytas medžiagas. Prietaisas atitinka ES Direktyvą 2012/19/UE. Pakuotėje ir prietaisuose yra perdirbamų medžiagų. Jūsų prietaise yra vertingų medžiagų, kurias galima pakar-totinai panaudoti arba perdirb-ti. Likusių atliekų rūšiavimas palengvina vertingų medžiagų rūšiavimą. Prietaisus palikite surinkimo taške. Informacijos apie utilizavimą gausite iš vietos organizacijų.

Gedimų diagnostika ir šalinim-

as PROBLEMA PRIEŽASTIS SPRENDIMAS
Paspaudus mygtuką pjaustyklė nejsijungia	Nėra elektros arba sugedusi valdymo sistema	Patikrinkite, ar kištukas tinkamai jkištas. Jei prietaisas vis tiek nejsijungia, susisiekite su aptarnavimo centru
Paspaudus mygtuką prietaisas jsijungia, bet nešviečia veikimo lemputė	Gali būti sugedusi veikimo lemputė	Jei lemputė neveikia, nenaudokite prietaiso. Susisiekite su aptarnavimo centru
Pjaustant maisto produktą justi smarkus pasipriesinimas	Ašmenys atšipę Pagaląskite ašmenis
Pjaustant produktą ašmenys sulėtėja arba sustoja	Pavaros diržas gali būti atsipalaidavęs arba pažeistas	Susisiekite su aptarnavimo centru, kad įtemptų arba pakeistų diržą
Paspaudus išjungimo mygtuką prietaisas neišsijungia	Gali būti sugedusi valdymo sistema	Nedelsdami išjunkite prietaisą ištraukdami iš lizdo kištuką. Susisiekite su aptarnavimo centru
Judančios dalys (produktų laikiklis, stovas) sunkiai juda	Kreiptuvai gali būti nepakankamai sutepti	Reguliariai juos sutepkite, kaip nurodyta šiame dokumente

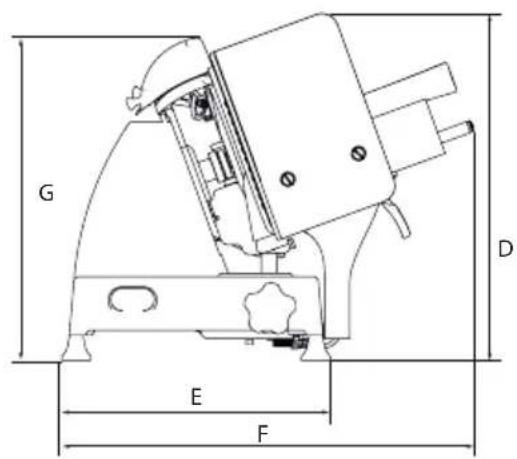

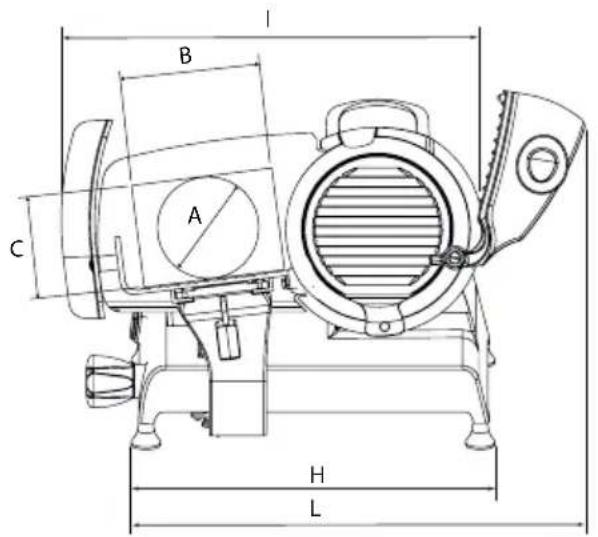

MODELIS220250300
A 168 mm 178 mm 230 mm
B 185 mm 185 mm 245 mm
C 160 mm 175 mm 225 mm
D 395 mm 395 mm 480 mm
E 320 mm 320 mm 380 mm
F 505 mm 505 mm 475 mm
G 390 mm 390 mm 430 mm
H 435 mm 435 mm 485 mm
I 490 mm 515 mm 635 mm
L 580 mm 570 mm 630 mm
SPECIFIKACIJOS
Pjovimo apvalia forma pajègumas	168 mm 178 mm	230 mm
Pjovimo stačiakampe forma pajègumas	185x160 mm	187x175 mm	245x225 mm
Maksimalus griežinėlio storis	14 mm 14 mm	12 mm
Peilio skersmuo	220 mm 250 mm	300 mm
Svoris	22 Kg	22 Kg	27 kg
Variklio galia	0,19 kW	0,19 kW	0,31 kW

Pastaba: Kadangi iš nuolatinių mokslinių tyrimų rezultatas nuolat tobulinti savo produktus, techninės specifikacijos gali būti galimų variantų.
