NAUDOJIMO INSTRUKCIJA IVM 60363 H Kärcher

Kabeļu garums m 10178 Lietuviškai Turinys Bendrieji nurodymai Prieš naudodami savo prietai- są pirmą kartą, perskaitykite šią naudojimo instrukciją, laikykitės jos ir iš- saugokite ją vėlesniam naudojimui arba ki- tam savininkui. ● Prieš pradėdami pirmą kartą naudoti bū- tinai perskaitykite saugos nurodymus Nr. 5.956-249.0. ● Nesilaikydami naudojimo instrukcijos reikalavimų ir saugos nurodymų, galite sugadinti prietaisą ir sukelti pavojų nau- dotojui ir kitiems asmenims. ● Aptikus transportavimo pažeidimų, ne- delsdami informuokite apie tai pardavė- ją. Saugos nurodymai Rizikos lygiai PAVOJUS ● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS ● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI ● Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO ● Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius. Bendrieji saugos nurodymai PAVOJUS ● Naudoti agregatą ir me- džiagas, kurios juo bus siurbiamos, įskai- tant saugų susiurbtų medžiagų pašalinimą, gali tik instruktuotas personalas. ● Orą iš- leidžiant į patalpą, turi būti užtikrintas pa- kankamas oro apykaitos greitis L. Kad būtų išlaikytos reikalaujamos ribinės vertės, iš- leidžiamas oro srautas gali sudaryti ne dau- giau kaip 50 % šviežio oro srauto (patalpų tūris V

). Jei ne- naudojamos specialios vėdinimo priemo- nės: L

. ● Šiame agregate yra sveikatai kenksmingų dulkių. Ištuštinti agregatą ir atlikti jo techninę priežiūrą, įskaitant dulkių surinkimo maišelio pašalini- mą, gali tik specialistai su tinkamomis ap- saugos priemonėmis. ● Nenaudokite agregato be visos filtravimo sistemos. ● Laikykitės saugos nuostatų, taikomų ati- tinkamoms medžiagoms. 몇 ĮSPĖJIMAS ● Draudžiama prietaisą naudoti arba laikyti lauke, drėgnoje aplinko- je. ● Kad prietaisas stovėtų stabiliai, nu- spauskite kreipiamojo ratuko stovėjimo stabdį. Nenuspaudus stabdžio prietaisas gali pradėti nekontroliuojamai judėti. 몇 ATSARGIAI ● Išjunkite prietaisą pa- grindiniais jungikliais ir ištraukite tinklo kiš- tuką, jei nenaudojate prietaiso ilgesnį laiką ir po naudojimo. Elgesys nelaimingo atsitikimo atveju PAVOJUS Sužalojimo ir žalos pavojus įvykus trumpajam jungimui arba kitiems elek- tros gedimams Elektros smūgio ir nudegimų pavojus Išjunkite prietaisą ir ištraukite tinklo kištuką. Elgesys sulūžus filtrui / atsiradus ne- sandariai vietai:

1. Nedelsdami išjunkite prietaisą.

Toliau naudoti prietaiso negalima.

2. Įdėkite naują filtrą.

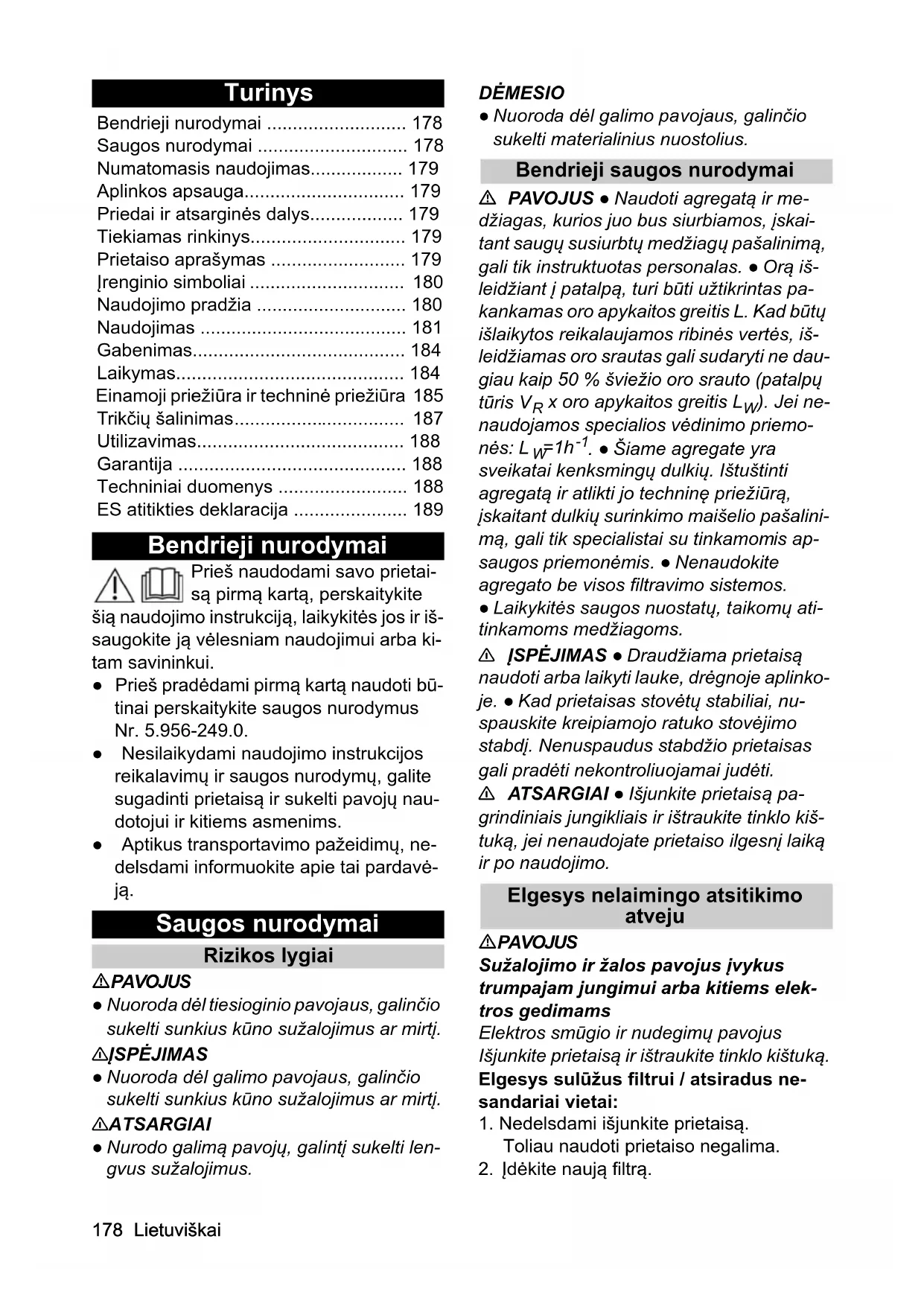

• Bendrieji nurodymai p. 178
• Saugos nurodymai p. 178
• Numatomasis naudojimas p. 179
• Aplinkos apsauga p. 179
• Priedai ir atsarginės dalys p. 179
• Tiekiamas rinkinys p. 179
• Prietaiso aprašymas p. 179
• Įrenginio simboliai p. 180
• Naudojimo pradžia p. 180
• Naudojimas p. 181
• Gabenimas p. 184
• Laikymas p. 184
• Einamoji priežiūra ir techninė priežiūra 185 Trikčių šalinimas p. 187
• Utilizavimas p. 188
• Garantija p. 188
• Techniniai duomenys p. 188
• ES atitikties deklaracija Lietuviškai 179 Numatomasis naudojimas Įtaisas yra skirtas toliau nurodytiems dar- bams: ● Grindų ir sienų paviršių valymas šlapiuo- ju ir sausuoju būdu ● Sausoms, nedegioms, nusėdusioms sveikatai pavojingoms dulkėms siurbti; H dulkių klasė pagal EN 60335-2-69 ● Pramoninis naudojimas. sandėliavimo ir gamybos zonose ● Komerciniam naudojimui, pvz., viešbu- čiuose, mokyklose, ligoninėse, gamyklo- se, parduotuvėse, biuruose ir nuomos versle. Bet kuris kitas naudojimas laikomas naudo- jimu ne pagal paskirtį. Įtaiso neleidžiama krauti kranu. įtaisas neskirtas jungti prie dulkes generuo- jančios mašinos. Aplinkos apsauga Pakuotės medžiagos gali būti perdir- bamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų. Elektros ir elektroniniuose prietaisuo- se būna vertingų perdirbamųjų me- džiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Ta- čiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis. Nuorodos dėl sudedamųjų medžiagų (REACH) Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/RE- ACH Priedai ir atsarginės dalys Naudokite tik originalius priedus ir origina- las atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite interneto svetainėje www.kaer- cher.com, techninės priežiūros rubrikoje. Atkreipkite dėmesį į toliau nurodytus punk- tus: ● Tiekiamame rinkinyje nėra priedų. Prie- dus reikia užsakyti atskirai, atsižvelgiant į naudojimą. ● Tinkamas prietaiso veikimas užtikrina- mas tik naudojant nustatyto vardinio skersmens siurbimo žarną (žr. skyrių Techniniai duomenys). ● Atsarginių dalių ir priedų galite įsigyti taip pat ir iš savo pardavėjo arba KÄRCHER filiale. Tiekiamas rinkinys Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei gabenant atsirastų pažeidimų, praneškite apie tai pardavėjui. Prietaiso aprašymas Paveikslėlius žr. iliustracijų puslapyje Paveikslas A 1 Purvo talpyklos rankena 2 Purvo talpyklos kamštis 3 Filtro žiedo kamštis 4 Filtro žiedas 5 Filtro valymo sistemos svirtis 6 Manometras 7 Siurbimo turbinos prietaiso jungiklis 8 Sandarinimo žiedas 9 Filtras 10 Filtro kratytuvas 11 Maitinimo kabelis 12 Kabelio kabliukai 13 Nešiojimo rankena 14 Siurbiamoji galvutė 15 Identifikacinė plokštelė 16 Siurbiamosios galvutės fiksatorius 17 Tarpinis žiedas 18 Kabelio laikiklis 19 Stumiamoji rankena 20 Nešvarumų talpykla 21 Kreipiamasi ratukas su stovėjimo stab- džiu 22 Siurbiamojo vamzdžio laikiklis 23 Tarpinio žiedo fiksatorius 24 Grindų valymo antgalio laikiklis 25 Siurbimo atvamzdis ant filtro žiedo 26 Siurbimo atvamzdis ant purvo talpyklos 27 Važiuoklė180 Lietuviškai Įrenginio simboliai Įrenginys skirtas siurbti ne aukštesnės kaip H klasės dulkes. ĮSPĖJIMAS: Šiame prietaise yra sveikatin- gai pavojingų dulkių. Ištuštinti prietaisą ir at- likti jo techninės priežiūros darbus, įskaitant dulkių surinkimo maišelio išėmimą, gali tik kvalifikuoti asmenys su tinkamomis apsau- gos priemonėmis. Nejunkite prietaiso, kol neįrengta visa filtravimo sistema ir nepati- krintas oro srauto kontrolės įtaiso veikimas. Pastaba Prireikus paimkite iš pridėto lipdukų lapo lipduką valstybine kalba ir užklijuokite ant prietaiso, ant teksto vokiečių kalba. Ant lipduko nurodytos didž. neigiamojo slė- gio vertės atsižvelgiant į naudojamos siur- bimo žarnos skersmenį. Faktinę vertę galima nuskaityti iš manometro. Šiam prie- taisui taikomos vertės pateiktos skyriuje Mažiausio tūrinio srauto vertės nuskaity- mas. Jei vertė yra mažesnė, reikia išvalyti filtrą (žr. skyrių Pagrindinio filtro valymas) arba įdėti naują filtrą (žr. skyrių Pagrindinio filtro keitimas). Skirtingi siurbimo žarnų skersmenys sudaro galimybę pritaikyti jas prie skirtingų priedų jungčių skersmenų. p. 189

Naudojimo pradžia 몇 ĮSPĖJIMAS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Nesiurbkite be filtravimo elemento, nes ki- taip dėl didesnio smulkiųjų dalelių išskyrimo kyla pavojus sveikatai. DĖMESIO Trūksta filtro elemento Siurbimo variklio pažeidimas Nesiurbkite dulkių be filtro elemento.

1. Nustatykite prietaisą į darbinę padėtį.

2. Užfiksuokite prietaisą stovėjimo stab-

3. Įsitikinkite, kad siurbimo galvutė būtų tin-

4. Įkiškite siurbimo žarną (nėra tiekiamame

rinkinyje) į pasirinktą siurbimo jungtį (žr. skyrių Siurbimo jungties pasirinkimas).

5. Sandariai užkimškite kitą siurbimo at-

vamzdį kamščiu (žr. skyrių Siurbimo jungties uždarymas).

6. Patikrinkite purvo talpyklos pripildymo

lygį (žr. skyrių Purvo talpyklos pripildy- mo lygio tikrinimas).

7. Prireikus ištuštinkite purvo talpyklą (žr.

skyrių Purvo talpyklos ištuštinimas).

8. Atsižvelgdami į naudojimą, prieš sausąjį

siurbimą į dėkite utilizavimo maišelį arba apsauginį filtro maišelį (žr. skyrių Sau- sasis siurbimas)

9. Užmaukite ant siurbimo žarnos norimą

priedą (nėra tiekiamame rinkinyje). Šalinimo maišelis (Užsakymo Nr. 9.989-606.0) Apsauginis filtro maišelis (Užsakymo Nr. 6 904-420.0) Pagrindinis filtras (Užsakymo Nr. 9.990-292.0) H14 filtras (Užsakymo Nr. 9.993-006.0)Lietuviškai 181 Siurbimo jungties pasirinkimas Atsižvelgiant į naudojimą, siurbimo žarną galima įstatyti į 2 skirtingus siurbimo at- vamzdžius. ● Siurbimo atvamzdis ant filtro žiedo – Sausasis siurbimas naudojant utiliza- vimo maišelį: stambios dulkės, dideli siurbiamos medžiagos kiekiai per trumpą laiką Šalinimo maišelis į pristatymo rinkinį nė- ra įtraukiamas, jį galima užsisakyti atski- rai, užsakymo Nr. 9.989-606.0 (5 vnt.). – Šlapiasis siurbimas ● Siurbimo atvamzdis ant purvo talpyklos – Sausasis siurbimas naudojant apsau- ginį filtro maišelį: smulkios dulkės, nuolat dideli siurbiamos medžiagos kiekiai Prietaise įtaisytas apsauginis filtro maišelis su dangteliu, užsakymo Nr. 6.904-420.0 (5 vnt.). – Šlapiasis siurbimas Siurbimo jungties uždarymas 몇 ĮSPĖJIMAS Sužalojimo pavojus Dulkės gali pakenkti odai, plaučiams ir akims Nuėmus siurbimo jungtį kamščiu reikia už- daryti siurbimo jungtį. Paveikslas B

1. Tiksliai įkiškite kamštį į siurbimo jungtį.

2. Įstumkite kamštį iki galo.

Purvo talpyklos pripildymo lygio tikrinimas Purvo talpyklą reikia ištuštinti, kai ji pripildo- ma iki apatinio purvo talpyklos siurbimo antgalio krašto. Viršijus maksimalų pripildy- mo lygį, prietaisas neišsijungia automatiš- kai.

1. Reguliariai tikrinkite purvo talpyklos pri-

pildymo lygį. Naudojimas 몇 ĮSPĖJIMAS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Nesiurbkite be filtro elementų, nes antraip dėl didesnio smulkiųjų dalelių išskyrimo ky- la pavojus sveikatai. DĖMESIO Pavojus dėl smulkiųjų dulkių patekimo į vidų Pavojus sugadinti siurblio variklį. Siurbdami niekada neišimkite plokščiojo klostuoto filtro. Sausasis siurbimas 몇 ĮSPĖJIMAS Netinkamai naudojant siurbimo atvamz- džius į aplinką patenka daugiau dulkių Kvėpavimo takų ligų pavojus įkvėpus dulkių ir netinkamai veikiant prietaisui Vienu metu neprijunkite prie prietaiso 2 si- urbimo žarnų. Siurbimo atvamzdis turi būti sandariai uždarytas kamščiu. Naudokite utilizavimo maišelį tik kartu su viršutiniu siurbimo atvamzdžiu, nes priešin- gu atveju, siurbiant jis bus įsiurbiamas aukštyn. Jei naudojate utilizavimo maišelius, apati- nis siurbimo atvamzdis turi būti sandariai uždarytas. Jei naudojate apsauginį filtro maišelį, viršu- tinį siurbimo atvamzdį reikia sandariai už- daryti. Prie dulkių siurblio vienu metu negali- ma prijungti dviejų siurbimo žarnų. Si- urbimo atvamzdis turi būti sandariai uždarytas kamščiu. Jeigu naudojami uti- lizavimo maišeliai, apatinis siurbimo at- vamzdis turi būti sandariai užspau- džiamas. Jei naudojamas ap- sauginis filtro maišelis, viršutinio siurbimo atvamz- džio sandariai už- dengti nereikia.182 Lietuviškai Pastaba Šiuo prietaisu galima siurbti visų rūšių, ne aukštesnės nei H klasės dulkes. Dulkių su- rinkimo maišelio naudojimas nustatytas tei- sės aktais. Pastaba Prietaisą galima naudoti kaip pramoninį dulkių siurblį sausoms, nedegiosioms dul- kėms siurbti.

1. Atsižvelgdami į siurbiamą medžiagą, pa-

sirinkite siurbimo jungtį (žr. skyrių Siur- bimo jungties pasirinkimas).

2. Priklausomai nuo pasirinktos siurbimo

jungties, įdėkite utilizavimo maišelį arba apsauginį filtro maišelį (žr. skyrių Utiliza- vimo maišelio / apsauginio filtro maišelio įdėjimas). Šlapiojo siurbimo režimo perjungimas į sausąjį siurbimo režimą DĖMESIO Šlapiojo siurbimo režimo perjungimas į sausąjį siurbimo režimą Pavojus pažeisti filtrą Naudodami drėgną filtravimo elementą ne- siurbkite sausų dulkių, nes jos nusėda ant filtro ir jis gali tapti netinkamu naudoti.

1. Drėgną filtrą prieš naudojimą sausam si-

urbimui gerai išdžiovinkite arba pakeiski- te sausu.

2. Jeigu reikia, filtrą pakeiskite.

Utilizavimo maišelio / apsauginio filtro maišelio įdėjimas

1. Užfiksuokite prietaisą stovėjimo stab-

džiais. Paveikslas C

2. Patraukite rankeną aukštyn.

Purvo talpykla atfiksuojama ir nuleidžia- ma. Paveikslas D

3. Laikydami už rankenos ištraukite purvo

talpyklą iš prietaiso. Utilizavimo maišelio įdėjimas Paveikslas E

4. Įdėkite utilizavimo maišelį į purvo talpy-

klą ir atsargiai priglauskite jį prie talpy- klos sienelės ir dugno.

5. Uždenkite purvo talpyklos kraštą utiliza-

vimo maišelio kraštu į išorę. Apsauginio filtro maišelio įdėjimas Paveikslas F

6. Užmaukite apsauginį filtro maišelį.

7. Maišelio su apsauginiu filtru kraštu į išo-

rę uždenkite nešvarumų talpyklos kraš- tą. 몇 ĮSPĖJIMAS Netinkamas purvo talpyklos fiksavimas Prispaudimo pavojus Fiksuodami jokiu būdu nelaikykite plaštakų tarp purvo talpyklos ir filtro žiedo bei nekiš- kite arti pakėlimo mechanizmo. Užfiksuokite ne švarumų talpyklą abiem rankomis valdydami rankeną.

8. Įdėkite purvo talpyklą ir užfiksuokite ran-

kena. Šlapiasis siurbimas PAVOJUS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Jeigu naudojamas drėgnasis siurbimas, si- urbti sveikatai pavojingas dulkes draudžiama. DĖMESIO Pažeidimų pavojus perpildžius atliekų talpyklą Atliekų talpykla siurbiant didelius skysčių kiekius gali prisipildyti per keletą sekundžių ir skystis iš jos gali išsilieti. Nuolat tikrinkite pripildymo lygį.

1. Prieš pradėdami siurbti šlapiuoju būdu,

išimkite utilizavimo maišelį arba apsau- ginį filtro maišelį (žr. skyrių Utilizavimo maišelio / apsauginio filtro maišelio išė- mimas). Utilizavimo maišelio / apsauginio filtro maišelio išėmimas

1. Užfiksuokite prietaisą stovėjimo stab-

2. Prireikus nuimkite siurbimo žarną.

3. Uždarykite nešvarumų rezervuaro siur-

bimo jungtį (žr. skyrių Siurbimo jungties uždarymas). Paveikslas C

4. Patraukite rankeną aukštyn.

Purvo talpykla atfiksuojama ir nuleidžiama. Paveikslas DLietuviškai 183

5. Laikydami už rankenos ištraukite purvo

talpyklą iš prietaiso. Utilizavimo maišelio išėmimas Paveikslas H

6. Pakelkite utilizavimo maišelio kraštus.

7. Sandariai užriškite utilizavimo maišelį

8. Išimkite utilizavimo maišelį.

9. Pašalinkite utilizavimo maišelį pagal tei-

sės aktų nuostatas. Nuimkite apsauginį filtro maišelį Paveikslas I 10.Pakelkite apsauginį filtro maišelį. Paveikslas J 11.Nulupkite apsauginę plėvelę. 12.Uždarykite apsauginį filtro maišelį lipnia juostele. 13.Traukdami atgal išimkite apsauginį filtro maišelį. Paveikslas K 14.Dangteliu sandariai uždarykite apsaugi- nio filtro maišelio siurbimo jungties angą. Paveikslas L 15.Tvirtai užriškite apsauginį filtro maišelį kabelių rišikliu. 16.Išimkite apsauginį filtro maišelį iš purvo talpyklos. 17.Išvalykite purvo talpyklos vidų drėgna šluoste. 18.Pašalinkite apsauginį filtro maišelį įdėję į sandariai nuo dulkių apsaugotą maišelį ir laikydamiesi teisės aktų nuostatų. 몇 ĮSPĖJIMAS Netinkamas purvo talpyklos fiksavimas Prispaudimo pavojus Fiksuodami jokiu būdu nelaikykite plaštakų tarp purvo talpyklos ir filtro žiedo bei nekiš- kite arti pakėlimo mechanizmo. Užfiksuokite ne švarumų talpyklą abiem rankomis valdydami rankeną. 19.Įdėkite purvo talpyklą ir užfiksuokite ran- kena. Šlapiojo siurbimo užbaigimas 몇 ĮSPĖJIMAS Netinkamas nuotekų šalinimas Aplinkos teršimas Laikykitės vietinių nuotekų tvarkymo taisyklių.

1. Išdžiovinkite filtrą.

2. Nuvalykite purvo talpyklą drėgna šluoste

ir nusausinkite. Prietaiso įjungimas

1. Įkiškite tinklo kištuką į kištukinę dėžutę.

2. Įjunkite prietaisą siurbimo turbinos prie-

taiso jungikliais. Pastaba Siurbimo turbinas įjunkite ir išjunkite visada paeiliui. Norint užtikrinti tinkamą mažiau- siam tūriniam srautui stebėti skirto mano- metro veikimą, turi būti įjungtos visos siurbimo turbinos.

3. Pradėkite siurbimą.

Mažiausio tūrinio srauto vertės nuskaitymas Priekinėje prietaiso pusėje sumontuotas manometras, kuris rodo siurbimo neigiamą slėgį prietaiso viduje. Jei pasiekiamas di- džiausias neigiamas slėgis (žr. lentelę), rei- kia išvalyti pagrindinį filtrą (žr. skyrių Pagrindinio filtro valymas). Ši vertė priklau- so nuo prietaiso galios ir naudojamos siur- bimo žarnos. Jei valant neigiamas slėgis sumažėja nežymiai, reikia įdėti naują filtrą (žr. skyrių Pagrindinio filtro keitimas). DĖMESIO Didžiausio neigiamo slėgio viršijimas Siurbimo nuostoliai Jei viršijama nurodyta vertė, oro judėjimo greitis sumažėja iki mažiau nei 20 m/s. Iš- valykite arba pakeiskite filtrą. Pagrindinio filtro valymas Jei manometre rodomas maksimalus nei- giamas slėgis (žr. skyrių Mažiausio tūrinio srauto vertės nuskaitymas), reikia išvalyti pagrindinį filtrą.

1. Išjunkite prietaisą.

2. Pajudinkite filtro valymo svirtį pirmyn ir

atgal bent 5 kartus. Siurbimo žarnos vardinis plotis Maksimalus neigia- mas slėgis DN40 15,70 kPa (157 mbar) DN50 14,40 kPa (144 mbar) DN70 10,00 kPa (100 mbar)184 Lietuviškai Prietaiso išjungimas

1. Išjunkite prietaisą siurbimo turbinos prie-

2. Ištraukite tinklo kištuką.

Po kiekvieno naudojimo Purvo talpyklos ištuštinimas Įleidimo anga arba siurbimo žarna yra už- darytos.

1. Įjunkite prietaisą siurbimo turbinos prie-

2. Išvalykite pagrindinį filtrą (žr. skyrių Pa-

grindinio filtro valymas).

3. Išjunkite prietaisą siurbimo turbinos prie-

4. Užfiksuokite prietaisą stovėjimo stab-

džiais. Paveikslas C

5. Patraukite rankeną aukštyn.

Purvo talpykla atfiksuojama ir nuleidžia- ma. Paveikslas D

6. Laikydami už rankenos ištraukite purvo

talpyklą iš prietaiso.

7. Ištuštinkite purvo talpyklą. Prireikus iš-

imkite utilizavimomaišelį / apsauginį filtro maišelį (žr. Utilizavimo maišelio / apsau- ginio filtro maišelio išėmimas). Pastaba Purvo talpyklą galima iškelti paėmus už rankenos kranu. Didžiausia naudingoji kro- vinio masė keliant kranu yra 50 kg. 몇 ATSARGIAI Leidžiamosios bendrosios masės virši- jimas Sužalojimo ir žalos pavojus Gabendami kranu atkreipkite dėmesį į lei- džiamąją bendrąją purvo talpyklos masę. Neperkraukite talpyklos. Laikykitės galiojančių kėlimo kranu taisy- klių. 몇 ĮSPĖJIMAS Netinkamas purvo talpyklos fiksavimas Prispaudimo pavojus Fiksuodami jokiu būdu nelaikykite plaštakų tarp purvo talpyklos ir filtro žiedo bei nekiš- kite arti pakėlimo mechanizmo. Užfiksuokite ne švarumų talpyklą abiem rankomis valdydami rankeną.

8. Įdėkite purvo talpyklą ir užfiksuokite ran-

kena. Prietaiso valymas 몇 ĮSPĖJIMAS Netinkamas nuotekų šalinimas Aplinkos teršimas Laikykitės vietinių nuotekų tvarkymo taisy- klių.

1. Išvalykite prietaisą iš vidaus ir išorės nu-

siurbdami bei nuvalykite drėgna šluoste. Prietaisui nusiurbti reikia naudoti tokios pat arba aukštesnės klasės dulkių siur- blį.

2. Prireikus nuplaukite priedus (netiekiami

rinkinyje) vandeniu ir išdžiovinkite. Prietaiso laikymas

1. Užvyniokite tinklo kabelį ant kabelio lai-

2. Pastatykite prietaisą sausoje patalpoje ir

užtikrinkite, kad jis nebūtų naudojamas neteisėtai. Gabenimas 몇 ATSARGIAI Nesilaikant svorio nuorodos Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite į įrenginio svorį.

1. Norėdami transportuoti be dulkių, užda-

rykite abi siurbimo jungtis (žr. skyrių Si- urbimo jungties uždarymas).

2. Atleiskite stovėjimo stabdžius ir stumkite

prietaisą laikydami už stūmimo ranke- nos.

3. Norėdami pakrauti prietaisą, paimkite jį

už važiuoklės ir stūmimo rankenos.

4. Gabendami transporto priemone įtvirtin-

kite prietaisą, kad jis neslidinėtų ir ne- apvirstų. Laikymas 몇 ATSARGIAI Nesilaikant svorio nuorodos Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite į prietaiso svorį.

1. Laikykite prietaisą tik patalpoje.Lietuviškai 185

Einamoji priežiūra ir techninė priežiūra PAVOJUS Netyčinis prietaiso paleidimas, prisilieti- mas prie dalių, kuriomis teka srovė Sužalojimo pavojus, elektros smūgis Prieš visus darbus su prietaisu, prietaisą iš- junkite. Ištraukite tinklo kištuką. PAVOJUS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Atlikdami techninės priežiūros darbus (pvz., keisdami filtrą), užsidėkite P2 arba di- desnės vertės respiratorių ir dėvėkite vien- kartinius drabužius. PAVOJUS Nepakankamas filtravimas Kvėpavimo takų susirgimai įkvėpus dulkių. Įrenginio filtravimo efektyvumą galima pati- krinti taikant EN 60 335-2-69 22.AA.201.2 nurodytą bandymo procedūrą. Šis bandy- mas turi būti atliekamas bent kartą per me- tus arba dažniau, jei tai reglamentuoja šalyje galiojančios taisyklės. Jei bandymo rezultatas neigiamas, pakar- tokite bandymą su nauju filtru. 몇 ĮSPĖJIMAS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Siekiant išvengti pavojaus, ne rečiau kaip kartą per metus gamintojas arba instruk- tuotas asmuo turi patikrinti, ar saugiai ir ne- priekaištingai veikia saugos įranga, pvz., ar sandarus prietaisas ir ar nepažeistas filtras, kaip veikia kontrolės įtaisai. DĖMESIO Priežiūros priemonės, kurių sudėtyje yra silikono Gali būti pažeistos plastikinės dalys. Nenaudokite valymui priežiūros priemonių, kurių sudėtyje yra silikono. Dulkių šalinimo mašinos yra saugos įtaisai, skirti apsaugai nuo pavojų arba jų šalinimui pagal BGV A1 (Vokietijos nelaimingų atsiti- kimų prevencijos taisyklės). ● Jei techninę priežiūrą atlieka naudoto- jas, prietaisą reikia išmontuoti, išvalyti ir atlikti techninės priežiūros darbus, jei juos galima atlikti, nekeliant pavojaus techninės priežiūros personalui ir ki- tiems asmenims. Tinkamos atsargumo priemonės – tai nukenksminimas prieš išmontuojant, vietinė priverstinė ventilia- cija išmontavimo vietoje, paviršiaus, ant kurio atliekami techninės priežiūros dar- bai, valymas ir tinkama personalo ap- sauga. ● Prieš prietaisą paimant iš pavojingos zo- nos, jo išorę reikia detoksikuoti nusiur- biant ir švariai nušluostant arba apdoroti sandarikliu. Visos prietaiso dalys, jas pa- imant iš pavojingos zonos, laikytinos už- terštomis. Reikia imtis tinkamų priemonių, siekiant išvengti dulkių sklidi- mo. ● Atliekant techninės priežiūros ir remonto darbus reikia išmesti visus užterštus daiktus, kurių negalima patenkinamai iš- valyti. Tokius daiktus reikia utilizuoti ne- pralaidžiuose maišeliuose, laikantis tokios atliekoms taikomų nuostatų dėl šalinimo. ● Gabenant prietaisą ir atliekant jo techni- nės priežiūros darbus siurbimo atvamz- džiai turi būti uždaryti kamščiais.

1. Atkreipkite dėmesį, kad paprastus tech-

ninės priežiūros ir prieži ūros darbus ga- lite atlikti patys.

2. Reguliariai valykite prietaiso paviršių ir

talpyklos vidų drėgna šluoste. Patikros ir priežiūros darbai Atlikite reguliarias prietaiso apžiūras pagal atitinkamas nacionalines įstatymų leidėjų nuostatas dėl nelaimingų atsitikimų preven- cijos. Techninės priežiūros darbus regulia- riais laiko tarpais turi atlikti specialistas pagal gamintojo duomenis, taip pat būtina laikytis galiojančių nuostatų bei saugos rei- kalavimų. Elektros įrangos darbus leidžia- ma atlikti tik elektrikui. Kilus klausimų kreipkitės į KÄRCHER būstinę.186 Lietuviškai Pagrindinio filtro keitimas PAVOJUS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Susikaupusios dulkės turi būti gabenamos talpyklose, kurios sandarinamos, kad ne- praleistų dulkių . Perpilti neleidžiama. Dul- kių surinkimo talpyklas leidžiama šalinti tik išmokytiems darbuotojams. 몇 ĮSPĖJIMAS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Iš prietaiso išimto pagrindinio filtruojamojo elemento toliau naudoti neleidžiama. Stacionariai įmontuotus filtrus leidžiama pakeisti tik kvalifikuotam darbuotojui ir tik tinkamose vietose (pvz., vadinamosiose dezaktyvavimo stotyse).

1. Išjunkite prietaisą.

2. Ištraukite tinklo kištuką.

3. Atfiksuokite ir nuimkite siurbimo galvutę.

4. Atfiksuokite ir nuimkite tarpinį žiedą.

5. Išimkite užterštą filtrą su žvaigždės for-

6. Išėmę užterštą filtrą su žvaigždės for-

mos klostėmis iš prietaiso, iš karto įdėki- te jį į maišelį ir sandariai užriškite.

7. Utilizuokite užterštą filtrą su žvaigždės

formos klostėmis pagal teisės aktų rei- kalavimus.

8. Pašalinkite purvą gryno oro pusė

9. Patikrinkite, ar nepažeistas sandarinimo

žiedas. 10.Įstatykite naują filtrą su žvaigždės for- mos klostėmis: a Traukite filtrą su žvaigždės formos klostėmis ant vibracinės filtro valymo sistemos prie tarpinio žiedo taip, kad vibracinio įtaiso elementai būtų filtro kišenių viduryje. bUždėkite tarpinį žiedą ir filtrą su žvaigždės formos klostėmis bei vibra- cine filtro valymo sistema ant filtro žie- do. c Užfiksuokite tarpinį žiedą. 11.Uždėkite ir užfiksuokite siurbimo galvu- tę. H klasės filtro keitimas

1. Užfiksuokite prietaisą stovėjimo stab-

3. Ištraukite tinklo kištuką.

4. Atfiksuokite ir pakelkite siurbimo galvu-

5. Atlaisvinkite siurbimo galvutės vakuumi-

nę žarną ir nuimkite siurbimo galvutę.

6. Tinkamu įrankiu prieš laikrodžio rodyklę

atsukite varžtą su šešiakampe galvute.

7. Nuimkite sandariklius ir užterštą H kla-

sės filtrą nuo siurbimo galvutės.

8. Išėmę užterštą H klasės filtrą iš prietai-

so, iš karto įdėkite jį į maišelį ir sandariai užriškite.

9. Utilizuokite užterštą H klasės filtrą pagal

teisės aktų reikalavimus. 10.Pašalinkite purvą gryno oro pusėje. 11.Įdėkite naują H klasės filtrą atlikdami veiksmus atvirkštine eilės tvarka. Įsiti- kinkite, kad sandarikliai ir vakuuminė žarna yra tinkamai uždėti. 12.Patepkite varžto su šešiakampe galvute sriegį tinkama priemone (pvz., „Loctite 243“), kad išvengtumėte atsilaisvinimo. 13.Priveržkite varžtą su šešiakampe galvu- te sukdami pagal laikrodžio rodyklę. 14.Uždėkite ir užfiksuokite siurbimo galvu- tę. Utilizavimo maišelio keitimas

1. Užfiksuokite prietaisą stovėjimo stab-

džiais. Paveikslas C

2. Patraukite rankeną aukštyn.

Purvo talpykla atfiksuojama ir nuleidžia- ma. Paveikslas D

3. Laikydami už rankenos ištraukite purvo

talpyklą iš prietaiso. Paveikslas H

4. Pakelkite utilizavimo maišelio kraštus.

5. Sandariai užriškite utilizavimo maišelį

6. Išimkite utilizavimo maišelį.

7. Pašalinkite utilizavimo maišelį pagal tei-

sės aktų nuostatas. Paveikslas ELietuviškai 187

8. Įdėkite naują utilizavimo maišelį į purvo

talpyklą ir atsargiai priglauskite jį prie talpyklos sienelės ir dugno.

9. Uždenkite purvo talpyklos kraštą utiliza-

vimo maišelio kraštu į išorę. 몇 ĮSPĖJIMAS Netinkamas purvo talpyklos fiksavimas Prispaudimo pavojus Fiksuodami jokiu būdu nelaikykite plaštakų tarp purvo talpyklos ir filtro žiedo bei nekiš- kite arti pakėlimo mechanizmo. Užfiksuokite ne švarumų talpyklą abiem rankomis valdydami rankeną. 10.Įdėkite purvo talpyklą ir užfiksuokite ran- kena. Apsauginio filtro maišelio keitimas PAVOJUS Pavojus dėl sveikatai kenksmingų dul- kių Kvėpavimo takų susirgimai įkvėpus dulkių. Susikaupusios dulkės turi būti gabenamos talpyklose, kurios sandarinamos, kad ne- praleistų dulkių . Perpilti neleidžiama. Dul- kių surinkimo talpyklas leidžiama šalinti tik išmokytiems darbuotojams.

1. Užfiksuokite prietaisą stovėjimo stab-

2. Nuimkite siurbimo žarną.

3. Uždarykite nešvarumų rezervuaro siur-

bimo jungtį (žr. skyrių Siurbimo jungties uždarymas). Paveikslas C

4. Patraukite rankeną aukštyn.

Purvo talpykla atfiksuojama ir nuleidžia- ma. Paveikslas D

5. Laikydami už rankenos ištraukite purvo

talpyklą iš prietaiso. Paveikslas I

6. Pakelkite apsauginį filtro maišelį.

7. Nulupkite apsauginę plėvelę.

8. Uždarykite apsauginį filtro maišelį lipnia

9. Traukdami atgal išimkite apsauginį filtro

maišelį. Paveikslas K 10.Dangteliu sandariai uždarykite apsaugi- nio filtro maišelio siurbimo jungties angą. Paveikslas L 11.Tvirtai užriškite apsauginį filtro maišelį kabelių rišikliu. 12.Išimkite apsauginį filtro maišelį iš purvo talpyklos. 13.Išvalykite purvo talpyklos vidų drėgna šluoste. 14.Pašalinkite apsauginį filtro maišelį įdėję į sandariai nuo dulkių apsaugotą maišelį ir laikydamiesi teisės aktų nuostatų. Paveikslas F 15.Užmaukite naują apsauginį filtro maiše- lį. Paveikslas G 16.Maišelio su apsauginiu filtru kraštu į išo- rę uždenkite nešvarumų talpyklos kraš- tą. 몇 ĮSPĖJIMAS Netinkamas purvo talpyklos fiksavimas Prispaudimo pavojus Fiksuodami jokiu būdu nelaikykite plaštakų tarp purvo talpyklos ir filtro žiedo bei nekiš- kite arti pakėlimo mechanizmo. Užfiksuokite ne švarumų talpyklą abiem rankomis valdydami rankeną. 17.Įdėkite purvo talpyklą ir užfiksuokite ran- kena. Trikčių šalinimas PAVOJUS Netyčinis prietaiso paleidimas / elektros smūgis Netyčia įsijungus siurbimo varikliui gali kilti pavojus susižaloti. Elektrinių dalių įtampa gali sukelti elektros smūgį. Prieš visus darbus su prietaisu, prietaisą iš- junkite ir ištraukite tinklo kištuką. Visas patikras ir darbus su elektros dalimis paveskite atlikti specialistui. Pastaba Atsiradus trikčiai būtina nedelsiant išjungti prietaisą. Jis gali būti vėl naudojamas tik pašalinus triktį. Jeigu negalite pašalinti gedimo, pristatykite prietaisą į klientų aptarnavimo centrą.188 Lietuviškai Neveikia siurbimo turbina

1. Patikrinkite maitinimo kištuką ir elektros

2. Patikrinkite įrenginio maitinimo laidą ir

3. Įjunkite prietaisą.

Siurbimo galia mažėja

1. Uždarykite neuždengtą siurbimo jungtį

(žr. skyrių Siurbimo jungties uždary- mas).

2. Pašalinkite kamščius iš siurbimo antga-

lio, siurbimo vamzdžio arba siurbimo žarnos.

3. Pakeiskite pripildytą utilizavimo maišelį

(žr. skyrių Utilizavimo maišelio keitimas).

4. Pakeiskite pripildytą apsauginio filtro

maišelį (žr. skyrių Apsauginio filtro maišelio keitimas).

5. Patikrinkite, ar siurbimo galvutė ir nešva-

rumų talpykla yra tinkamose padėtyse.

6. Išvalykite pagrindinį filtrą (žr. skyrių Pa-

grindinio filtro valymas).

7. Patikrinkite ir prireikus pakoreguokite fil-

8. Pakeiskite pagrindinį filtrą (žr. skyrių Pa-

grindinio filtro keitimas). Siurbiant sklinda dulkės

1. Patikrinkite ir prireikus pakoreguokite fil-

2. Išvalykite pagrindinį filtrą (žr. skyrių Pa-

grindinio filtro valymas).

3. Pakeiskite pagrindinį filtrą (žr. skyrių Pa-

grindinio filtro keitimas). Utilizavimas Pasibaigus prietaiso naudojimo trukmei jis turi būti utilizuojamas pagal teisės aktų nuostatas. Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garan- tinių gedimų šalinimo kreipkitės į savo par- davėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje) Daugiau informacijos apie garantiją (jei to- kia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsi- siuntimai“. Techniniai duomenys Elektros jungtis Tinklo įtampa V 220-

Fazė ~1 Tinklo dažnis Hz 50-60 Vardinė galia W 3150 Didžiausia galia W 3600 Saugiklio rūšis IPX4 Apsaugos klasė I* Didžiausia leistina tinklo pilnutinė varža Ω 0.195+ j0.122 Matmenys ir svoriai Tipinis darbinis svoris kg 78 Ilgis × plotis × aukštis mm 1020 x 680 x

Efektyvus pagrindinio filtro plotas

Efektyvus H klasės filtro plotas

3,5 Aplinkos sąlygos Laikymo temperatūra °C -10-40Lietuviškai 189

• su II apsaugos klasės elementais Išdėsty- mas Pasiliekame teisę daryti techninius pakeiti- mus. ES atitikties deklaracija Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką iš- leistas modelis atitinka pagrindinius ES di- rektyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaraci- ja netenka savo galios. Produktas: Sauso valymo siurblys Produktas: Drėgno ir sauso valymo siurblys Tipas: 9.989-xxx Atitinkamos ES direktyvos 2006/42/EB (+2009/127/EB) 2014/30/ES 2011/65/ES Taikomi darnieji standartai EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

Pasirašantys asmenys veikia pagal ben- drovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Valdštetenas (Vokietija) Tel.: [phone] Faks. [phone] Valdštetenas, 24/04/01 Prietaiso galios duomenys Talpyklos tūris l 60 Vakuumas (su apsauginiu vožtuvu) kPa 20,4 Maks tūrinis srautas, nau- dojant su siurbimo žarna DN70, L=3 m

H filtro užsakymo numeris 9.993-

Nustatyta vertė pagal EN 60335-2-69 Plaštakos ir rankos vibraci- jos vertė m/s

< 2,5 Neapibrėžtis K m/s

0,2 Garso slėgio lygis L
