NAUDOJIMO INSTRUKCIJA GWX 18V11 S Professional BOSCH
elektroinstrumenta. Ja nejauši nospiež ieslėdzėju/izslėdzėju, pastāv savainojumu risks.
Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

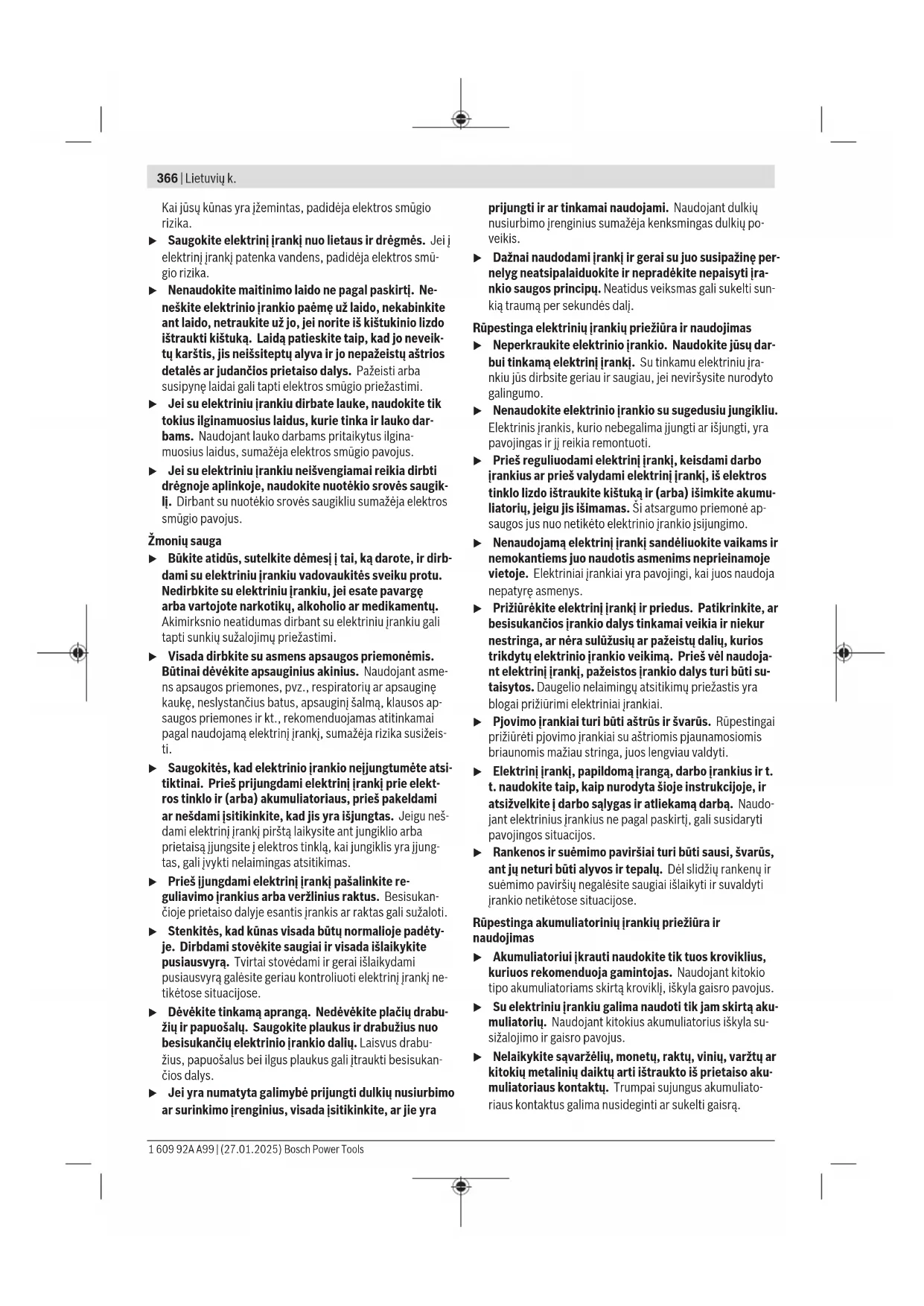

366 | Lietuvių k.
Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Bükite atidüs, sutelkite dèmesi i tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra
prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerais su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
Rūpestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas
- Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas ikrovimo instrukcijas ir nekraukite akumuliatoriaus arba jrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.
Techniné priežiūra
Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.
Saugos nuorodos dirbantiems su kampinio šlifavimo mašinomis
Saugos nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjovimo darbus:
▶ Šj elektrinį įrankį galima naudoti kaip šlifavimo mašina, juo galima šlifuoti naudojant šlifavimo popierių, vielinius šepečius, juo galima pjauti angas arba nupjauti. Griežtai laikykitės visų saugos nuorodu, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuorodu, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus.
▶ Šiuo elektriniu įrankiu nerekomenduojama atlikti poliravimo darbų. Atliekant operacijas, kurioms elektrinis įrankis nėra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nemodifikuokite šio elektrinio jrenginio bandydami jj pritaikyti darbams, kuriems jo nepritaikė jrankio ga- mintojas. Dėl atliktų modifikacijų galite prarasti jrankio kontrolę ir patirti rimtų asmeninių sužalojimų.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant
elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Neteisingo dydžio priedų negalima tinkamai apsaugoti ir valdyti.
Uždedamo priedo matmenys turi atitikti elektrinio jrankio tvirtinamuju dalių matmenis. Darbo jrankiai, kurie tiksliai netinka elektrinio jrankio jtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jüs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomajį laiką jis turėtų su-lūžti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldru, kurios atsiranda atliekant įvairius darbus. Dulkių kaukė arba respiratorius turi būti tinkamas filtruoti dalelytes, kurios atsiranda jums atliekant tam tikrus darbus. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
▶ Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Palietus laidą, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smūgis.
Niekada nepaděkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusa, ir su-
368 | Lietuvių k.
sikaupus daug metalo dulkių gali kilti elektros smūgio pa- vojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.
Atatranka ir su ja susiję įspėjimai:
Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi. Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net nulūžti.
Atatranka yra netinkamo elektrinio įrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.
Tvirtai laikykite elektrini įrankį abejomis rankomis ir pasirinkite tokią kūno ir rankų padėtį, kad atlaikytumėte atatrankos jėgą. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.
▶ Niekada nelaikykite rankų arti besisukančio darbo įrankio. Įvykus atatrankai darbo įrankis gali pataikyti įjūsų ranką.
Venkite, kad jūsų rankos būtų toje srityje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.
▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsitrenktų į kliūtis ir nejstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsitrenkęs į kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka.
▶ Nenaudokite grandininių arba dantytų pjovimo diskų bei segmentinių deimantinių diskų, kurių grioveliai platesni kaip 10 mm. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.
Saugos nuorodos atliekantiems šlifavimo ir nupjovimo darbus:
Naudokite tik jūsų įrankiui skirto tipo diskus ir specialias apsaugas, pritaikytas pasirinktam diskui. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai uždengiami ir nesaugūs naudoti.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas
šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
▶ Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pzv., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti.
Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilaiko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskams skirtos jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungių.
▶ Nenaudokite sudilusių diskų, prieš tai naudotų su didesniais elektriniais įrankiais. Didesniam elektriniam įrankiui skirti diskai netinkami didesniam mažesnio įrankio greičiui ir gali sutrupėti.
▶ Jei naudojate dvigubos paskirties diskus, atitinkamą apsaugą rinkitės pagal atliekamo darbo specifiką. Jei bus naudojama netinkama apsauga, nebus užtikrintas tinkamas apsaugos lygis ir galite patirti rimtų sužalojimų.
Papildomos saugos nuorodos atliekantiems nupjovimo darbus:
▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai įpjauti. Per stipriai spaudžiant diską padidėja apkrova, todėl diskas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba diskas gali sulūžti.
Nestovėkite taip, kad kūnas būtų vienoje linijoje už besisukančio disko. Kai dirbant diskas sukasi nuo jūsų, dėl galimos atatrankos besisukantis diskas ir įrankis gali lėkti tiesiai j jus.
Kai diskas stringa arba dėl kokios nors priežasties nustojate pjauti, išjunkite pjovimo įrenginį ir laikykite jį nejudindami, kol diskas visiškai sustos. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Išsiaiškinkite ir imkitės reikiamų veiksmų disko strigimui pašalinti.
▶ Nepraděkite věl pjauti, kol diskas yra ruošinio įpjovoje. Palaukite, kol diskas pasieks reikiamą greitį, ir at-sargiai įleiskite jį i įpjovą. Paleidus elektrinį įrankį diskui esant ruošinio įpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad diskas nebūtų suspaustas ir nejvyktų atatranka. Dideli ruošiniai gali įlinkti nuo savo svorio. Atramos turi būti padėtos po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose disko pusėse.
Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti dujų arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.
▶ Nebandykite atlikti lenkto pjūvio. Per stipriai spau-džiant diską padidėja apkrova, todėl ratas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba dis-kas gali sulūžti, o jūs galite patirti rimtų sužeidimų.
Saugos nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių darbus:
Naudokite tinkamo dydžio šlifavimo disko popierių. Pasirinkdami šlifavimo popierių laikykitės gamintojo rekomendacijų. Didesnis šlifavimo popierius, išsikišantis už šlifavimo pagrindo kraštų, kelia pasislinkimo pavojų. dėl to diskas gali atsišerpetoti, suplyšti arba gali įvykti ata-tranka.
Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus:
Atminkite, kad vieliniai šeriai išlekia net ir įprastai šli-fuojant ruošinį. Kad neveiktumėte vielų per didele apkrova, šepečio stipriai nespauskite. Vieliniai šeriai gali lengvai pradurti nestorą drabužį ir/arba odą.
Jeigu su vieliniu šepečiu rekomenduojama naudoti apsauga, užtikrinkite, kad vielinis diskas arba šepetys nesiliestų su apsauga. Vielinio disko arba šepečio skersmuo dėl išcentrinės jėgos dirbant gali padidėti.
Papildomos saugos nuorodos
Dirbkite su apsauginiais akiniais.
Apsauginj gaubtą pjaunant naudoti draudžiama. Su specialiu priedėliu apsauginj gaubtą galima naudoti ir pjaunant.
Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti.
Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso.
Diskai darbo metu labai jkaista.
▶ Nutrūkus elektros energijos tiekimui, pvz., išēmus akumuliatorių, atblokuokite ijungimo-išjungimo jungikli ir nustatykite ji i padėti „išjungta“. Taip išvengsite nekontroliuoto pakartotinio jsijungimo.
▶ [tvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Darbo jrankius laikykite pastatų viduje, nuo užšalimo apsaugotoje, sausoje patalpoje su pastovia temperatura.
Prieš elektrinio įrankio transportavimą nuimkite darbo įrankius. Taip išvengsite pažeidimų.
▶ Standiems atpjovimo ir šlifavimo diskams taikomas galiojimo terminas, kuriam pasibaigus diskus naudoti draudžiama.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Elektrinio įrankio paskirtis
Elektrinis jrankis yra skirtas metalo, akmens, plastiko ruošniams ir kompozicinėms medžiagoms pjaustyti, taip pat metalui, akmeniui metaliniais šepečiais valyti, metalui rupiai apdirbti bei akmens ruošiniams deimantinio gręžimo karūnomis gręžti nenaudojant vandens. Atliekant šiuos darbus reikia naudoti tinkamą apsauginį gaubtą (žr. „Naudojimas“, Puslapis 375).
Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Elektrinj įrankį su leistinais šlifavimo įrankiais galima naudoti paviršiams su šlifavimo popieriumi šlifuoti.
Elektrinj jrankj draudžiama naudoti akmens ruošiniams deimantinio gręžimo karūnomis šlifuoti.
370 | Lietuvių k.
Pavaizduoti jrankio elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.
(1) Apsauginio gaubto atblokavimo svirtelè
(2) Sukimosi krypties rodyklé ant korpuso
(3) Svirtis
(4) Jjungimo-išjungimo jungiklis
(5) Išankstinio sūkių nustatymo reguliatoriaus ratukas
(6) Akumuliatorius ^a)
(7) Akumuliatoriaus atblokavimo klavišas ^a)
(8) Vibracija slopinanti papildoma rankena (izoliuotas rankenos paviršius)
(9) Standartinė papildoma rankena (izoliuotas rankenos paviršius) ^a)
(10) Šlifavimui skirtas apsauginis gaubtas
(11) Pjovimui skirtas apsauginis gaubtas ^a)
(12) X-LOCK šlifavimo diskas/žiedlapinis šlifavimo diskas ^a)
(13) X-LOCK diskinis šepetys ^a)
(14) Gaubtas pjovimo darbams
(15) X-LOCK pjovimo diskas ^4
(16) X-LOCK deimantinis atpiovimo diskas ^a)
(17) Rankena (izoliuotas rankenos paviršius)
(18) X-LOCK jtvaras
(19) Rankų apsauga ^a)
(20) X-LOCK guminis diskas fibriniam diskui ^a)
(21) X-LOCK fibrinis diskas ^4
(22) X-LOCK sąvarža fibriniam diskui ^a)
(23) X-LOCK cilindrinis šepetys ^a)
(24) X-LOCK kūginis šepetys ^a)
(25) X-LOCK deimantinė gręžimo karūna ^3)
(26) Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis ^a)
a) Šio priedo standartiniame tiekiamame komplekte néra.
Techniniai duomenys
| Kampinio šlifavimo mašina GWX 18V-11 S | ||
| Gaminio numeris | 3 601 JN4 2.. | |
| Nominaloji įtampa V= 18 | ||
| Vardinis sūkių skaičius ^A) | min ^-1 | 9000 |
| Sūkių skaičiaus reguliavimo diapazonas | min ^-1 | 3000–9000 |
| Maks. šlifavimo disko skers-muo/guminio lėkštínio šlifavimo disko skersmuo | mm 125 | |
| Apsauga nuo atatrankos užstri-gus įrankiui | ● | |
| Apsauga nuo pakartotinio įsi-jungimo | ● | |
Kampinio šlifavimo mašina GWX 18V-11 S
| Inercinis stabdys ● | |
| Išjungimo įtaisas, suveikiantis sutrenkus įrankį | ● |
| Sūkių skaičiaus išankstinis nustatymas | ● |
| Svoris ^B) | kg 2,1–3,4 |
| Rekomenduojama aplinkos temperatūra įkraunant | °C 0 ... +35 |
| Leidžiamoji aplinkos temperatūra veikiant ^C) ir sandėliuojant | °C –20 ... +50 |
| Suderinami akumuliatoriai GBA 18V... | ProCORE18V... |
| Rekomenduojami akumuliatoriai | GBA 18V...≥ 4.0AhProCORE18V...≥ 4.0Ah |
| Rekomenduojami krovikliai GAL 18... | GAX 18...GAL 36... |
A) Išmatuota 20-25 °C temperatūroje su akumuliatoriumi ProCORE18V 12.0Ah
B) priklausomai nuo naudojamo akumuliatoriaus (6), naudojamo apsauginio gaubto ((11), (10), (14)) ir naudojamos papildomos rankenos ((9), (8))
C) ribota galia, esant temperatürai < 0 °C
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.
Informacija apie triukšmą ir vibraciją
Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-2-3.
Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 85 dB(A); garso galios lygis 93 dB(A). Paklaida K = 3 dB.
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:
Paviršiaus šlifavimas (rupusis šlifavimas) ir pjovimas abrazy-viniais diskais:
$$ a _ {n} = 7, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Šlifavimas naudojant šlifavimo popieriaus lapelį: a_n=3 m/s^2 , K=1,5 m/s².
Šlifuojant plonas skardas arba kitokias labai vibruojančias medžiagas su dideliu paviršiumi, triukšmo emisijos vertė gali padidėti 15 dB. Tinkamais sunkiais izoliaciniais kilimėliais padidėjusią garso emisiją galima sumažinti. Atsižvelgti j didesnę triukšmo emisiją reikia tiek vertinant triukšmo galios riziką, tiek parenkant tinkamas klausos apsaugos priemones.
Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kita-
kiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažes.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Apsauga nuo atatrankos užstrigus įrankiui
Ivykus staigiai elektrinio jrankio atatrankai, pvz., užstrigus pjovimo diskui, elektroninis jtaisas nutraukia srovės tiekimą j variklj.
Norédami jrankj pakartotinai ijungti, jjungimo-išjungimo jungiklj (4) nustatykite j išjungi-
mo padėtį ir elektrinį įrankį vėl jjunkite.
Apsauga nuo pakartotinio jsijungimo
Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam jrankiui nekontroliuotai jsijungti.
Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (4) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.
Inercinis stabdys
Elektrinis jrankis yra su elektronine Bosch „X-Brake“ sistema. Išjungus, šlifavimo jrankis sustabdomas per kelias sekundes. Palyginti su kampinio šlifavimo mašinomis be inercinio stabdžio, judėjimo iš inercijos laikas yra žymiai
trumpesnis, ir galima anksčiau padėti elektrinį įrankį.
Išjungimo įtaisas, suveikiantis sutrenkus įrankį
Integruotas išjungimo įtaisas, suveikiantis sutrenkus įrankį, iškart išjungia elektrinį įrankį, jei jis nukrenta ant žemės. Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklj (4) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.
Duomenų protokolavimas
Duomenų protokolavimas šiame elektriniame įrankyje yra suaktyvintas.
Sūkių skaičiaus išankstinis nustatymas
Sūkių skaičiaus nustatymo reguliatoriaus ratuku (5) reikiamą sūkių skaičių galite nustatyti net ir įrankiui veikiant. Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio.
Medžiaga Naudojimas Darbo įrankis Reguliavimo ratuko padėtis
| Metalas Dažų nuėmimas Šlifavimo popieriaus lapelis 2-3 | |
| Metalas Apdirbimas metaliniais šepe-čiais, rūdžių valymas | Cilindrinis šepetys, šlifavimo po-pieriaus lapelis |
| Nerūdijantis plienas Šlifavimas Šlifavimo diskas/fibrinis diskas 4-6 | |
| Metalas Rupusis šlifavimas Šlifavimo diskas 6 | |
| Metalas Atpjovimas Pjovimo diskas 6 | |
| Akmuo Atpjovimas Deimantinis pjovimo diskas 6 | |
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
| Sūkių skaičiausišankstinio nustatymo pa-kopa | [min-1] |
| 1 | 3000 |
| 2 | 4500 |
| 3 | 5400 |
| 4 | 6200 |
| 5 | 7000 |
| Sūkių skaičiaus išankstinio nustatymo pa-kopa | [min-1] |
| 6 | 9000 |
Nurodytos sūkių skaičiaus pakopų vertės yra orientacinės.
Akumuliatorius
Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.
372 | Lietuvių k.
Akumuliatoriaus ikrovimas
Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.
Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.
Akumuliatoriaus ïdėjimas
Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.
Akumuliatoriaus išėmimas
Norédami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.
Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.
Akumuliatoriaus ikrovos büklès indikatorius
Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.
Žali akumuliatoriaus jkrovos būklės indikatoriali rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.
Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Kai galima ir tada, kai akumuliatorius yra išimtas.
Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.
Akumuliatoriaus tipas GBA 18V...
Šviesos diodas Talpa
| Šviečia nuolat 3× žali 60–100 % | |
| Šviečia nuolat 2× žali 30–60 % | |
| Šviečia nuolat 1× žalias 5–30 % | |
| Mirksi 1× žalias 0–5 % |
Akumuliatoriaus tipas ProCORE18V...
Šviesos diodas Talpa
| Šviečia nuolat 5× žali 80–100 % | |
| Šviečia nuolat 4× žali 60–80 % | |
| Šviečia nuolat 3× žali 40–60 % | |
| Šviečia nuolat 2× žali 20–40 % |
Šviesos diodas Talpa
Šviečia nuolat 1 × žalias 5–20 %
Saugokite akumuliatorių nuo drėgmės ir vandens.
Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.
Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.
Montavimas
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Apsauginių įtaisų montavimas
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžiamas apsauginio gaubto arba elektrinio jrankio jtvaras, elektrinj jrankj reikia nedelsiant nusiusti j klientų aptarnavimo skyrių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir konsultavimo tarnyba“.
Šlifavimui skirtas apsauginis gaubtas
Uždėkite apsauginį gaubtą (10) ant elektrinio įrankio laikiklio, kad apsauginio gaubto kodiniai kumšteliai sutaptų su laikikliu. Paspauskite ir laikykite paspaustą atblokavimo svirtelę (1). Stumkite apsauginį gaubtą (10) ant suklio kakliuko tol, kol apsauginio gaubto kraštelis priglus prie elektrinio įrankio jungės, ir sukite apsauginį gaubtą, kol aiškiai išgirsite, kad jis užsifiksavo.
Apsauginio gaubto (10) padėtį pritaikykite pagal atliekamą darbą. Tuo tikslu paspauskite atblokavimo svirtelę (1) aukštyn ir pasukite apsauginį gaubtą (10) į norimą padėtį.
Apsauginį gaubtą (10) visada įstatykite taip, kad abu atblokavimo svirtelės (1) kumšteliai įsistatytų į atitinkamas apsauginio gaubto (10) išpjovas.
Apsauginį gaubtą (10) nustatykite taip, kad būtu už-kirstas kelias kibirkštims lėkti dirbančiojo kryptimi.
Apsauginį gaubtą (10) pasukti papildomos įrangos sukimosi kryptimi turi būti įmanoma tik paspaudus atblokavimo svirtį (1) ! Priešingu atveju elektrinį įrankį naudoti griežtai draudžiama. Jį reikia perduoti klientų aptarnavimo skyriui.
Nuoroda: Ant apsauginio gaubto (10) esantys kodiniai kumšteliai užtikrina, kad bus uždedamas tik elektriniam jrankiui tinkantis apsauginis gaubtas.
Pjovimui skirtas apsauginis gaubtas
Norėdami pjauti, visada naudokite pjovimui skirtą apsauginį gaubtą (11) arba šlifavimui skirtą apsauginį gaubtą (10) kartu su gaubtu pjovimo darbams (14).
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Pjovimui skirtas apsauginis gaubtas (11) montuojamas kaip šlifavimui skirtas apsauginis gaubtas (10).
Gaubtas pjovimo darbams iš metalo
Sumontuokite gaubtą pjovimo darbams (14) iš metalo prie šlifavimui skirto apsauginio gaubto (10) (žr. A pav.): atgal palenkite fiksavimo lankelj (1). Gaubtą (14) jstatykite ant šlifavimui skirto apsauginio gaubto (10) (2). Fiksavimo lankelj tvirtai prispauskite prie apsauginio gaubto (10) (3). Norėdami išmontuoti (žr. B pav.) paspauskite ant fiksavimo lankelio esantį mygtuką (1) ir nulenkite jj atgal (2). Nuim-kite gaubtą (14) nuo apsauginio gaubto (10) (3).
Gaubtas pjovimo darbams iš plastiko
Gaubtą pjovimo darbams (14) iš plastiko jstatykite ant šlifavimui skirto apsauginio gaubto (10) (žr. C pav.).
Gaubto (14) jsistatymas ant apsauginio gaubto (10) yra gir- dimas ir matomas.
Norėdami išmontuoti (žr. D pav.), atfiksuokite gaubtą (14) ant apsauginio gaubto (10) (1) kairėje arba dešinėje ir gaubtą nuimkite (2).
Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis
Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis (26) montuojamas kaip šlifavimui skirtas apsauginis gaubtas.
Pritvirtinant papildomą rankeną (9)/(8) per lankelį ant nusiurbimo gaubto prie reduktoriaus korpuso, elektrinis įrankis tvirtai sujungiamas su nusiurbimo gaubtu. Prie nusiurbimo gaubto su kreipiamosiomis pavažomis (26) galima prijungti specialų Bosch dulkių siurblį. Siurbimo žarną su nusiurbimo adapteriu įstatykite į tam skirtą nusiurbimo gaubto atvamzdį.
Nuoroda: trintis, kuri dėl dulkių siurbimo metu susidaro siurbimo žarnoje ir papildomoje įrangoje, sukelia elektrostatinę įkrovą, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos įtakos ir kūno jautrumo). Siurbiant smulkias dulkes ir sausas medžiagas, Bosch rekomenduoja naudoti antistatinę žarną (papildoma įranga).
Rankų apsauga
Norédami atlikti darbus su guminiu lékštiniu šlifavimo disku (20)arba cilindriniu šepečiu/kūginio šepečiu/deimantine grężimo karūna, visada primontuokite rankų apsaugą (19).
Rankų apsaugą (19) pritvirtinkite prie papildomos rankenos (9)/(8).
Standartinė papildoma rankena/vibraciją slopinanti papildoma rankena
Papildomą rankeną (9)/(8) priklausomai nuo darbo pobūdžio, prisukite prie reduktoriaus galvutės dešinėje arba kairėje.
▶ Elektrini jrankj naudokite tik su papildoma rankena (9)/(8).
▶ Nebenaudokite elektrinio įrankio, jei pažeista papildoma rankena (9)/(8). Nedarykite jokių papildomos rankenos (9)/(8) pakeitimų.
Vibration Control
Vibraciją slopinanti papildoma rankena (8) sumažina vibraciją, todėl darbas tampa malonesnis ir sauges-
nís.
Šlifavimo įrankių tvirtinimas ir nuėmimas
Naudodami X-LOCK darbo įrankius, laikykitės specialių montavimo nuorodu.
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso.
Diskai darbo metu labai jkaista.
Naudokite tik originalius X-LOCK darbo jrankius, ant kurių yra X-LOCK logotipas. Tik naudojant originalius X-LOCK darbo jrankius yra užtikrinama, kad bus išlaikomas maks. 1,6 mm užveržimo storis. Esant didesniam užveržimo storii, gali būti nesaugiai užveržiama, dėl ko gali atsilaisvinti užveržimo jrankis.
X-LOCK darbo jrankiams nereikia jokių papildomų užveržimo ir atraminių jungių.
Stebėkite, kad darbo įrankis ir įrankio įtvaras nebūtų deformuoti ir ant jų nebūtų nešvarumų ir kietų dalelių.
Atkreipkite dėmesį j šlifavimo įrankių matmenis.
Prieš pradėdami montuoti X-LOCK darbo jrankj įsitikinkite, kad atvertos abi X-LOCK fiksuojamosios noselės (žr. žemiau esantį pav.).
Jei reikia, nuvalykite sritj tarp abiejų X-LOCK fiksuojamųjų noselių.
Šlifavimo įrankio montavimas
① Šlifavimo/atpjovimo/žiedlapinį šlifavimo diską tinkama puse aukštyn padėkite X-LOCK įtvaro centre taip, kad jis būtų lygiagretus atraminiam paviršiui.
② Paspauskite diską jtvaro kryptimi.
③ Girdisi, kaip diskas užsifiksuoja. Tai atlikdami nepaspau-skite svirtelės (3).
374 | Lietuvių k.
Sumontavę patikrinkite, ar šlifavimo įrankio (1) briauna nėra aukštesnė už atskaitos paviršių (5) ir ar tinkamai sumontuota. Jel briauna yra aukštesnė, reikia nuvalyti įtvarą arba draudžiama naudoti šį šlifavimo įrankį.
Prieš išmontuodami šlifavimo/atpiovimo/žiedlapinj šlifavimo diską: įsitikinkite, kad elektrinis įrankis nustojo veikti.
Šlifavimo įrankio išėmimas
① Atleiskite svirtele (3).
② Šlifavimo/atpjovimo/žiedlapinis šlifavimo diskas atsilaisvina.
③ Šlifavimo/atpjovimo/žiedlapinį šlifavimo diską galima išimti.
Leidžiamieji šlifavimo įrankiai
Galite naudoti visus šioje instrukcijoje pateiktus šlifavimo jrankius.
Naudojamų šlifavimo įrankių leistinas sūkių skaičius [min ^-1 ] ir apskritiminis greitis [m/s] turi būti ne mažesni už žemiau esančioje lentelėje pateiktas vertes.
Todėl visada atkreipkite dėmesį šlifavimo įrankio etiketėje nurodytus leidžiamuosius sūkių skaičių ir apskritiminį greitį.
| maks. [mm] [°] | |
| Dbsα [min] | -1[m/s] |
| 125 7,2--9000 80 | |
| 125 4,2--9000 80 | |
| 125---9000 80 | |
| 75 30--9000 80 | |
| 125---9000 80 | |
| 125---9000 80 | |
| 83---9000 80 | |
| 125 6 10 > 0 9000 80 | |
Reduktoriaus galvutės pasukimas (žr. E pav.)
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Reduktoriaus galvutę galite pasukti 90° żingsniu. Taip jjungimo-išjungimo jungiklj priklausomai nuo atliekamo darbo galima nustatyti į patogią valdyti padėtį, pvz., pritaikyti kairiarankiams.
Visiškai išsukite 4 varžtus (1). Atsargiai pasukite reduktoriaus galvutę j norimą padėtį, neištraukdami jos iš korpuso (2). Vėl tvirtai priveržkite 4 varžtus (3).
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai.
Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios,
o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dévěti kvēpavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Naudojimas
▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotu.
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Bükite atsargüs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“.
▶ İtvirtinkite ruošinį, jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstų, kelias minutes leiskite jam veikti tuščiaja eiga.
▶ Nenaudokite elektrinio prietaiso su pjovimo staliuku.
▶ Nelieskite šlifavimo ir pjovimo disku, kol jie neatvėso.
Diskai darbo metu labai įkaista.
Darbo patarimai
Rupusis šlifavimas
▶ Atlikdami rupiojo šlifavimo darbus su standžiomis šlifavimo priemonėmis, visada naudokite šlifavimui skirtą apsauginį gaubtą (10).
▶ Niekada nenaudokite pjovimo diskų šlifavimo darbams.
▶ Atliekant rupiojo šlifavimo darbus, pjovimui skirtas apsauginis gaubtas (11) arba šlifavimui skirtas apsauginis gaubtas (10) su primontuotu gaubtu pjovimo darbams (14) gali atsitrenkti į ruošinį, dėl ko galite prarasti kontrolę.
Geriausių rupiojo šlifavimo rezultatų pasieksite tada, kai šli- favimo diską laikysite nuo 30° iki 40° kampu. Elektrinį jrankį vedžiokite šiek tiek spausdami. Tada ruošinys labai nejkais, nepakis jo spalva ir nebus rievių.
▶ Naudojant standžius diskus, kurie yra skirti tiek pjauti, tiek šlifuoti, reikia naudoti pjovimui skirtą apsauginį gaubtą (11) arba šlifavimui skirtą apsauginį gaubtą (10) su primontuotu gaubtu pjovimo darbams (14).
Paviršių šlifavimas žiedlapiniu šlifavimo disku
▶ Norėdami šlifuoti žiedlapiniu šlifavimo disku, visada naudokite šlifavimui skirtą apsauginį gaubtą (10).
Su žiedlapiniu šlifavimo disku (papildoma jranga) galite apdirbti net ir išgaubtas plokštumas ar profilius. Žiedlapinio šlifavimo disko, lyginant su jprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukšmo ir mažiau jkaitina šlifuojamajj paviršių.
Paviršiaus šlifavimas šlifavimo disku
▶ Norėdami atlikti darbus su guminiu lėkštiniu šlifavimo disku (20), visada primontuokite rankų apsaugą (19).
Šlifavimo disku galima šlifuoti be apsauginio gaubto.
Montavimo eilės tvarka nurodyta schemoje.
Cilindrinis šepetys/diskinis šepetys/kūginis šepetys
Norédami apdirbti metaliniais šepečiais, visada naudokite šlifavimui skirtą apsauginį gaubtą (10). Šlifuoti cilindriniais šepečiais/kūginiais šepečiais galima be apsauginio gaubto.
▶ Norėdami atlikti darbus su cilindriniu šepečiu arba kū-giniu šepečiu, visada primontuokite rankų apsaugą (19).
▶ Jei diskinių šepečių matmenys viršija leidžiamuosius matmenis, diskinių šepečių vielos gali įstrigti apsauginiame gaubte ir lŭžti.
Montavimo eilės tvarka nurodyta schemoje.
Metalo atpjovimas
Pjaudami metalą standżiais pjovimo diskais arba deimantiniais pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (11) arba šlifavimui skirtą apsauginį gaubtą (10) su primontuotu gaubtu pjovimo darbams (14).
▶ Jei pjovimo darbams su standžiais pjovimo diskais naudojamas šlifavimui skirtas apsauginis gaubtas (10), padidėja kibirkščiavimo, dalelių bei disko atplaišų išsviedimo ir disko trūkio rizika.
Pjaudami stumkite elektrini įrankį pagal apdorojamą paviršių pritaikyta pastūma. Pjovimo disko nespauskite, neperkreip-kite ir nešvytuokite.
Iš inercijos besisukančių pjovimo diskų nestabdykite spausdami j šoną.
Elektrinį jrankį visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad įrankis nekontroliuojamai iššoks iš pjūvio vietos. Norėdami pjauti profilius ar keturbriaunius vamzdžius, geriausiai pasirinkite mažiausią skersmenį.
Akmens pjaustymas
Pjaudami akmenj standžiais pjovimo diskais arba deimantiniais pjovimo diskais, skirtais uolienoms/betonui, visada naudokite pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (26) arba pjovimui skirtą apsauginį gaubtą (11) arba šlifavimui skirtą
376 | Lietuvių k.
apsaugini gaubta (10) su primontuotu gaubtu pjovimo darbams (14).
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Dirbkite su apsaugine kauke.
Elektrini jrankj leidžiama naudoti tik sausajam pjovimui ir šlifavimui.
▶ Naudojant pjovimui skirtą apsauginį gaubtą (11), šlifavimui skirtą apsauginį gaubtą (10) arba šlifavimui skirtą apsauginį gaubtą (10) su primontuotu gaubtu pjovimo darbams (14) atliekant pjovimo ir šlifavimo darbus betone ir mūro sienoje, padidėja dulkėtumas bei rizika prarasti elektrinio įrankio kontrolę, dėl ko gali įvykti atatranka.
Akmeniui pjauti geriausia naudoti deimantinj pjovimo diską. Naudojant pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (26), siurblys turi būti aprobuotas akmens dulkėms siurbti. Bosch siūlo specialius pritaikytus dulkių siurblius.
Elektrinj jrankj jjunkite ir kreipiamujų pavažų priekine dalimi pridėkite prie ruošinio. Stumkite elektrinj jrankj pagal apdorojamą paviršių pritaikyta pastūma.
Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaitęs, galima spresti iš kibirkščių srauto, atsiradusio aplink besisukantį diską.
Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiaja eiga didžiausiu sūkių skaičiumi.
Pastebimai sumažėjės darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Ji galite išgaląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.
Kitokių medžiagų pjovimas
Pjaudami tokias medžiagas kaip plastikas, kompozicinės medžiagos ir kt., standžiais pjovimo diskais arba „Carbide Multi Wheel“ pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (11) arba šlifavimui skirtą apsauginį gaubtą (10) su primontuotu gaubtu pjovimo darbams (14). Naudodami nusiurbimo gaubtą su kreipiamosiomis pavažomis (26) pasieksite geresnį dulkių nusiurbimą.
Darbas su deimantinėmis gręžimo karūnomis
▶ Naudokite tik sausas deimantines grežimo karūnas.
▶ Norėdami atlikti darbus su deimantinėmis gręžimo karūnomis, visada primontuokite rankų apsaugą (19).
Deimantinio grężimo karūnos nepridėkite prie ruošinio lygiagrečiai. Panardinkite į ruošinį įstrižai ir sukamaisiais judesiais. Taip užtikrinsite optimalų deimantinės grężimo karūnos vėsinimą ir ilgesnį eksploatavimo laiką.
Statikos nuorodos
Atliekant išpjovas laikančiosiose sienose, būtina laikytis šalyje galiojančių reikalavimų. Šių direktyvų būtina laikytis. Prieš pradėdami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.
Paruošimas naudoti
ljungimas ir išjungimas
Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungiklj (4) pastumkite į priekį.
Norėdami užfiksuoti jjungimo-išjungimo jungikli (4), spauskite jjungimo-išjungimo jungiklio (4) priekinę dalį žemyn, kol jis užsifiksuos.
Norėdami elektrinį jrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (4), o jei jis užfiksuotas, paspauskite jjungimo-išjungimo jungiklio (4) užpakalinę dalį žemyn ir tada ji atleiskite.
Prieš naudodami, patikrinkite šlifavimo jrankius. Šlifavimo įrankis turi būti nepriekaištingai pritvirtintas ir turi laisvai suktis. Atlikite bandomaji paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudo-kite pažeistų, nelygių ar vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Papildomą jrangą tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com
Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus servisų adresus rasite čia:
Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingu krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimu.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro porto pervežimų, ekspedijavimo įmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų.
Šalinimas
Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Elektrinių jrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.
Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.
Akumuliatoriai ir baterijos:
Ličio jonų:
prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 377).
