BRUGSANVISNING GWX 18V11 S Professional BOSCH

125 6 10 >0 9000 80 Machinekop draaien (zie afbeeldingE) u Neem de accu vóór alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. U kunt de machinekop in stappen van 90° draaien. Daardoor kan de aan/uit-schakelaar voor bijzondere toepassingen in een gunstigere bedieningspositie gebracht worden, bijv. voor linkshandigen. Draai de 4 schroeven er helemaal uit(➊). Draai de machine- kop voorzichtig en zonder deze van de behuizing te nemen in de nieuwe positie(➋). Draai de 4 schroeven weer vast(➌). Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kan schadelijk voor de gezond- heid zijn. Aanraking of inademing van stof kan leiden tot al- lergische reacties en/of luchtwegaandoeningen bij de ge- bruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in com- binatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden be- werkt. – Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. u Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Gebruik u Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. u Neem de accu vóór alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. u Voorzichtig bij het maken van sleuven in dragende muren, zie gedeelte „Aanwijzingen m.b.t. statica“. u Klem het werkstuk vast, wanneer dit niet door het ei- gen gewicht veilig ligt. u Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen, om het inzetge- reedschap af te koelen. u Gebruik het elektrische gereedschap niet met een doorslijpstandaard. u Raak de (door)slijpschijven niet aan, voordat ze afge- koeld zijn. De schijven worden bij het werken erg heet. Aanwijzingen voor werkzaamheden Afbraamwerkzaamheden u Gebruik bij het afbramen met gebonden slijpmiddelen altijd de beschermkap voor slijpen (10). u Gebruik nooit doorslijpschijven voor afbraamwerk- zaamheden. u Bij het afbramen kan de beschermkap voor doorslij- pen (11) of de beschermkap voor slijpen (10) met ge- monteerde afdekking voor doorslijpen (14) tegen het werkstuk stoten en ervoor zorgen dat u de controle over de machine verliest. Met een aanzethoek van 30° tot 40° krijgt u bij afbraamwerk- zaamheden het beste resultaat. Beweeg het elektrische ge- reedschap met matige druk heen en weer. Daardoor wordt het werkstuk niet te heet, verkleurt het niet en zijn er geen groeven. u Bij gebruik van gebonden schijven die zowel voor doorslij- pen als slijpen zijn toegestaan, moet de beschermkap voor doorslijpen (11) of de beschermkap voor slijpen (10) met gemonteerde afdekking voor doorslijpen (14) worden gebruikt. Oppervlakslijpen met lamellenschuurschijf u Gebruik bij het slijpen met de lamellenschuurschijf al- tijd de beschermkap voor slijpen (10). Met de lamellenschuurschijf (accessoire) kunt u ook gebo- gen oppervlakken en profielen bewerken. Lamellenschuur- schijven hebben een aanzienlijk langere levensduur, geringer geluidsniveau en lagere slijptemperaturen dan gewone slijp- schijven. Oppervlakslijpen met schuurplateau u Monteer voor het werken met het rubber schuurpla- teau (20) altijd de handbescherming (19). Het slijpen met schuurplateau kan zonder beschermkap ge- beuren. De volgorde van de montage is te zien op de pagina met af- beeldingen. Komstaalborstel/schijfborstel/kegelborstel u Gebruik bij het borstelen met schijfborstels altijd de beschermkap voor slijpen (10). Het borstelen met komstaalborstels/kegelborstels kan zonder be- schermkap gebeuren. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsNederlands | 93 u Monteer voor het werken met de komstaalborstel of kegelborstel altijd de handbescherming (19). u De draden van de schijfborstels kunnen gaan vastzit- ten in de beschermkap en openbreken, als de maxi- maal toegestane afmetingen van de schijfborstels worden overschreden. De volgorde van de montage is te zien op de pagina met af- beeldingen. Metaal doorslijpen u Gebruik voor het doorslijpen van metaal met gebon- den doorslijpschijven of met diamantdoorslijpschij- ven altijd de beschermkap voor doorslijpen (11) of de beschermkap voor slijpen (10) met gemonteerde af- dekking voor doorslijpen (14). u Bij het gebruik van de beschermkap voor slijpen (10) voor doorslijpwerkzaamheden met gebonden door- slijpschijven bestaat een verhoogd risico op blootstel- ling aan vonken en deeltjes evenals schijffragmenten bij breken van de schijf. Werk bij het doorslijpen met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Oefen geen druk op de doorslijpschijf uit, kantel of oscilleer niet. Rem uitlopende doorslijpschijven niet af door zijdelingse te- gendruk uit te oefenen. Het elektrische gereedschap moet al- tijd in tegenloop worden geleid. An- ders bestaat het gevaar dat het onge- controleerd uit de groef wordt ge- drukt. Bij het doorslijpen van profielen en vierkantbuizen zet u het beste bij de kleinste doorsnede aan. Steen doorslijpen u Gebruik bij het doorslijpen van steen met gebonden doorslijpschijven of met diamantdoorslijpschijven voor steen/beton altijd de afzuigkap voor doorslijpen met geleidebeugels (26) of de beschermkap voor doorslijpen (11) of de beschermkap voor slijpen (10) met gemonteerde afdekking voor doorslijpen (14). u Zorg bij het doorslijpen van steen voor voldoende stofafzuiging. u Draag een stofmasker. u Het elektrische gereedschap mag alleen voor droog snijden/slijpen worden gebruikt. u Bij gebruik van de beschermkap voor doorslijpen (11), de beschermkap voor slijpen (10) of de be- schermkap voor slijpen (10) met gemonteerde afdek- king voor doorslijpen (14) voor door(slijp)toepassin- gen in beton of metselwerk bestaat een verhoogde stofbelasting evenals een verhoogd risico om de con- trole over het elektrische gereedschap te verliezen, wat kan resulteren in een terugslag. Gebruik voor het doorslijpen van steen bij voorkeur een dia- mantdoorslijpschijf. Bij het gebruik van de stofafzuigkap voor doorslijpen met ge- leidebeugels (26) moet de stofzuiger voor het afzuigen van steenstof goedgekeurd zijn. Bosch biedt geschikte stofzui- gers aan. Schakel het elektrische gereedschap in en plaats het met het voorste deel van de geleidebeugel op het werkstuk. Duw het elektrische gereedschap met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Bij het doorslijpen van zeer harde materialen, bijv. beton met een hoog kiezelgehalte, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Dit is dui- delijk te zien aan een met de diamantdoorslijpschijf rondlo- pende vonkenregen. Onderbreek in dit geval het doorslijpen en laat de diamant- doorslijpschijf onbelast met het hoogste toerental korte tijd draaien om deze af te koelen. Een merkbaar minder wordende bewerkingssnelheid en een rondlopende vonkenregen zijn aanwijzingen voor een bot ge- worden diamantdoorslijpschijf. U kunt deze weer slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen. Doorslijpen van andere materialen u Gebruik bij het doorslijpen van materialen als kunst- stof, samengestelde materialen enz. met gebonden doorslijpschijven of Carbide Multi Wheel-doorslijp- schijven altijd de beschermkap voor doorslijpen (11) of de beschermkap voor slijpen (10) met gemonteer- de afdekking voor doorslijpen (14). Door het gebruik van de afzuigkap met geleidebeugels (26) bereikt u een betere stofafzuiging. Werken met diamantboorkronen u Gebruik uitsluitend diamantboorkronen voor droog boren. u Monteer voor het werken met diamantboorkronen al- tijd de handbescherming (19). Plaats de diamantboorkroon niet parallel op het werkstuk. Duik schuin en met ronddraaiende bewegingen in het werk- stuk. Op deze manier bereikt u een optimale koeling en een langere gebruiksduur van de diamantboorkroon. Aanwijzingen m.b.t. statica Sleuven in dragende muren vallen onder landspecifieke re- gelingen. Deze voorschriften moeten absoluut worden nage- leefd. Raadpleeg vóór aanvang van het werk de verantwoor- delijke bouwkundige ingenieur, architect of de bevoegde lei- ding van de bouw. Ingebruikname In- en uitschakelen Schuif voor de ingebruikname van het elektrische gereed- schap de aan/uit-schakelaar (4) naar voren. Voor het vastzetten van de aan/uit-schakelaar (4) duwt u de aan/uit-schakelaar (4) aan de voorkant omlaag tot deze vast- klikt. Bosch Power Tools 1 609 92A A99 | (27.01.2025)94 | Dansk Om het elektrische gereedschap uit te schakelen laat u de aan/uit-schakelaar (4) los of wanneer deze vergrendeld is, duwt u de aan/uit-schakelaar (4) kort achter omlaag en laat deze dan los. u Controleer de slijpgereedschappen vóór gebruik. Het slijpgereedschap moet correct gemonteerd zijn en vrij kunnen draaien. Laat dit ten minste 1 minuut zonder belasting proefdraaien. Gebruik geen beschadigde, onronde of trillende slijpgereedschappen. Beschadig- de slijpgereedschappen kunnen barsten en verwondingen veroorzaken. Onderhoud en service Onderhoud en reiniging u Neem de accu vóór alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken. Bewaar en behandel de accessoires zorgvuldig. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-adviesteam helpt u graag bij vragen over onze producten en het toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Meer serviceadressen vindt u op: www.bosch-pt.com/serviceaddresses Vervoer Op de geadviseerde lithium-ion-accu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij verzending door derden (bijv. luchtvervoer of expeditie- bedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele bij- komende nationale voorschriften in acht. Afvalverwijdering Elektrische gereedschappen, accu’s, accessoi- res en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Afgedankte elektrische gereedschappen en defecte of lege accu's/batterijen moeten apart worden verwijderd. Maak ge- bruik van de hiervoor bestemde inzamelingssystemen. Als afgedankte elektrische en elektronische apparatuur op onjuiste wijze wordt verwijderd, kan dit schadelijke gevolgen hebben voor het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen. Accu's/batterijen: Li-Ion: Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina94). Dansk Sikkerhedsinstrukser Generelle sikkerhedsanvisninger for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, in- struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der ri- siko for elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (led- ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte- ridrevet (ledningsfrit) el-værktøj. Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. El‑værktøj kan slå gnister, der kan antænde støv el- ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsDansk | 95 Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al- kohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bæ- re el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk- ke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uop- mærksomhed kan medføre alvorlige personskader. Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til op- bevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ikke har gennemlæst disse instruk- ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ- rekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet. Omhyggelig omgang med og brug af akku-værktøj u Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en be- stemt type batterier, må ikke benyttes med andre batteri- er – brandfare. Bosch Power Tools 1 609 92A A99 | (27.01.2025)96 | Dansk u Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. u Batterier, der ikke benyttes, må ikke komme i berø- ring med metaldele såsom kontorclips, mønter, nøg- ler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mel- lem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. u Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skul- le ske, skylles med vand. Søg læge, hvis væsken kom- mer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. u Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batte- rier kan reagere uforudsigeligt og forårsage brand, eks- plosion eller fare for personskade. u Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. u Følg alle instruktioner for opladning. Batteriet må ik- ke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller op- ladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren. Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. u Beskadigede batterier må aldrig repareres. Repara- tion af batterier må kun udføres af producenten eller au- toriserede reparatører. Sikkerhedsinstrukser til vinkelslibere Almindelige sikkerhedsforskrifter vedrørende slibning, pudsning, trådbørstning eller skæring: u Dette el-værktøj er beregnet til slibning, pudsning, trådbørstning, hulskæring eller skæring. Læs alle sik- kerhedsforskrifter, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige per- sonskader. u Arbejde som polering må ikke udføres med dette el- værktøj. Hvis el-værktøjet bruges til arbejde, det ikke er beregnet til, kan der opstå farlige situationer med risiko for personskade. u Foretag ikke ændringer af el-værktøjet, så det kan bruges til andre formål, end det specifikt er designet til, eller i modstrid med producentens anvisninger. Så- danne ændringer kan resultere i, at du mister kontrollen over værktøjet med alvorlige kvæstelser til følge. u Brug ikke tilbehør, der ikke er specifikt designet til opgaven og anbefalet af producenten af værktøjet. Blot fordi tilbehøret kan sættes på el-værktøjet, er det ik- ke nødvendigvis sikkert at bruge det. u Tilbehørets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der anvendes ved en højere hastighed end mær- kehastigheden, kan gå i stykker og slynges af værktøjet. u Tilbehørets udvendige diameter og tykkelse skal være inden for el-værktøjets mærkekapacitet. Tilbehør i for- kert størrelse kan ikke beskyttes og styres korrekt. u Målene af det tilbehør, der monteres, skal passe til det udstyr, der er monteret på el-værktøjet. Hvis tilbe- høret ikke passer til el-værktøjets monteringsdele, kører el-værktøjet ikke afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen. u Brug ikke beskadiget tilbehør. Inden brug skal tilbe- hør som slibeskiver altid kontrolleres for splintring og revner, bagskiver skal kontrolleres for revner, flæn- ger og slitage, og stålbørster skal kontrolleres for løse eller knækkede tråde. Hvis el-værktøjet eller tilbehø- ret tabes, skal det efterses for skader, eller der skal monteres ubeskadiget tilbehør. Når tilbehøret er ef- terset og monteret, skal el-værktøjet køre med maksi- mal hastighed uden belastning i ét minut. Du og even- tuelle andre personer til stede må ikke stå i det rote- rende tilbehørs bane. Beskadiget tilbehør vil normalt gå i stykker under testen. u Brug personlige værnemidler. Afhængig af opgaven bæres visir eller lukkede eller åbne beskyttelsesbril- ler. Hvis det er relevant, bæres støvmaske, høreværn, handsker og værkstedsforklæde, som kan stoppe min- dre slibekorn eller fragmenter af arbejdsemnet. Øjen- værnet skal kunne stoppe flyvende materiale, der genere- res under forskellige arbejdsopgaver. Støvmasken eller åndedrætsværnet skal kunne filtrere de partikler, der ge- nereres under arbejdet. Langvarig udsættelse for kraftig støj kan medføre nedsat hørelse. u Andre personer på stedet skal stå på sikker afstand af arbejdsområdet. Alle, der befinder sig inden for ar- bejdsområdet, skal bære personlige værnemidler. Fragmenter af arbejdsemner eller defekt tilbehør kan bli- ve kastet ud og forårsage skader, også på afstand af ar- bejdsområdet. u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte kabler. Ved kontakt med en strøm- førende ledning kan blottede metaldele på el-værktøjet også blive strømførende, så du risikerer at få stød. u Du må først lægge el-værktøjet fra dig, når tilbehøret er stoppet helt. Det roterende tilbehør kan gribe fat i un- derlaget, så du mister kontrollen over el-værktøjet. u El-værktøjet må ikke være tændt, mens du bærer det ned langs siden. Utilsigtet kontakt med det roterende til- behør kan medføre, at værktøjet får fat i dit tøj, så tilbehø- ret trækkes ind til kroppen. u El-værktøjets udluftningshuller skal rengøres jævn- ligt. Motorens blæser trækker støv ind i huset, og ophob- 1 609 92A A99 | (27.01.2025) Bosch Power ToolsDansk | 97 ning af større mængder metal kan udgøre en elektrisk risi- ko. u El-værktøjet må ikke anvendes i nærheden af brænd- bare materialer. Gnister kan antænde disse materialer. u Brug ikke tilbehør, som kræver væskekøling. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følge af elektrisk stød. Advarsler vedrørende tilbageslag og lignende: Tilbageslag er en pludselig reaktion, der sker, når en roteren- de skive, bagskive, børste eller andet tilbehør kommer i klemme eller kører fast. Når det roterende tilbehør kommer i klemme eller kører fast, standser det pludseligt, hvilket tvin- ger el-værktøj, som ikke er under kontrol, i modsat retning af tilbehørets rotationsretning på det punkt, hvor tilbehøret sidder fast. Hvis eksempelvis en slibeskive kommer i klemme eller kører fast i arbejdsemnet, kan kanten af den skive, der går ind i klemmepunktet, grave sig ind i materialets overflade, så ski- ven kører eller springer ud. Skiven kan springe enten mod el- ler væk fra brugeren afhængig af skivens rotationsretning på det tidspunkt, den kommer i klemme. Slibeskiven kan også knække under disse forhold. Tilbageslag skyldes forkert brug af el-værktøjet og/eller for- kerte arbejdsprocedurer eller arbejdsbetingelser og kan undgås ved at træffe de relevante forholdsregler, som er an- givet nedenfor. u Hold godt fast i el-værktøjet med begge hænder, og placer krop og arme, så du kan holde igen, hvis der sker tilbageslag. Hvis der medfølger et ekstra hånd- tag, skal det altid anvendes, så du opnår maksimal kontrol over tilbageslag eller momentreaktion under start. Brugeren kan kontrollere momentreaktioner og til- bageslag, hvis de relevante forholdsregler træffes. u Placer aldrig hånden tæt på det roterende tilbehør. Til- behøret kan slå tilbage over din hånd. u Placer ikke kroppen i det område, el-værktøjet vil be- væge sig i, hvis der sker tilbageslag. Tilbageslag vil ka- ste værktøjet i modsat retning i forhold til skivens be- vægelsesretning på det tidspunkt, den kører fast. u Udvis særlig forsigtighed ved arbejde på hjørner, skarpe kanter osv. Undgå hoppende bevægelser, og undgå, at tilbehøret sætter sig fast. Hjørner, skarpe kanter og hoppende bevægelser giver øget risiko for, at tilbehøret sætter sig fast med tab af kontrol eller tilbage- slag til følge. u Undlad at montere savkæder, klinger til træskæring, segmentdiamantskiver med perifer deling på mere end 10mm eller savklinger med tanddeling. Denne ty- pe klinger medfører ofte tilbageslag og tab af kontrollen over værktøjet. Specifikke sikkerhedsforskrifter vedrørende slibning og skæring: u Brug kun skiver af en type, der er angivet for dit el- værktøjet, og den skærm, der er specifikt designet til den valgte skive. Skiver, som el-værktøjet ikke er desig- net til, kan ikke afskærmes korrekt, og det er ikke sikkert at bruge dem. u Slibefladen på skiver med fordybning i midten skal monteres under beskyttelseskantens plan. En forkert monteret skive, som stikker ud over beskyttelseskantens plan, kan ikke beskyttes korrekt. u Skærmen skal fastgøres omhyggeligt til el-værktøjet og placeres, så den beskytter optimalt, dvs. så en så lille del af skiven som muligt er blottet mod brugeren. Skærmen bidrager til at beskytte brugeren mod skivefrag- menter, utilsigtet kontakt med skiven og gnister, der kan antænde tøj. u Skiverne må kun bruges til de opgaver, de er anbefa- let til. Eksempel: Siden af en skæreskive må ikke bruges til slibning. Slibende skæreskiver er beregnet til perifer slibning. Hvis disse skiver påføres kraft i sideret- ningen, kan de splintre. u Brug altid intakte skiveflanger i den rigtige størrelse og form til den valgte skive. Korrekte skiveflanger støt- ter skiven, så risikoen for, at skiven knækker, reduceres. Flanger til skæreskiver kan være forskellige fra flanger til slibeskiver. u Brug ikke slidte skiver fra større el-værktøj. Skiver, der er beregnet til større el-værktøj, er ikke velegnede til den høje hastighed, mindre værktøj kører med, og kan sprænges. u Når du bruger skiver, som kan anvendes til flere for- mål, skal du altid bruge den skærm, der passer til det arbejde, du skal udføre. Hvis du anvender en forkert skærm, opnår du ikke den korrekte beskyttelse, hvilket kan føre til alvorlige kvæstelser. Yderligere sikkerhedsadvarsler specifikt for slibende skærearbejde: u Skæreskiven må ikke "klemmes" eller udsættes for kraftigt tryk. Forsøg ikke at skære dybere, end skiven er beregnet til. Hvis skiven presses hårdt, øges belast- ningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker. u Placer ikke kroppen på linje med og bag ved den rote- rende skive. Når skiven roterer væk fra kroppen på ar- bejdspunktet, kan tilbageslag kaste skiven og el-værktøjet direkte mod dig. u Når skiven sidder fast, eller arbejdet afbrydes, uanset hvad årsagen hertil er, skal el-værktøjet slukkes og holdes stille, til skiven er stoppet helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i be- vægelse, da dette kan medføre tilbageslag. Undersøg og afhjælp årsagen til, at skiven sidder fast. u Start ikke skæringen med skiven i arbejdsemnet. Lad skiven komme op på fuld hastighed, og før den deref- ter forsigtigt ned i snittet igen. Skiven kan sidde fast, køre op eller slå tilbage, hvis el-værktøjet startes igen i ar- bejdsemnet. u Paneler eller store arbejdsemner bør støttes for at minimere risikoen for, at skiven kommer i klemme, og der sker tilbageslag. Store arbejdsemner har en ten- Bosch Power Tools 1 609 92A A99 | (27.01.2025)98 | Dansk dens til at synke ned under deres egen vægt. Der skal pla- ceres støtter under arbejdsemnet tæt på skærelinjen og tæt på arbejdsemnets kant på begge sider af skiven. u Vær ekstra forsigtigt, når der skæres lommer i eksi- sterende vægge eller andre områder, hvor du ikke kan se bagsiden af emnet. Skiven kan ramme gas- eller van- drør, ledninger eller objekter, der kan medføre tilbage- slag. u Forsøg ikke at lave kurvesnit. Hvis skiven presses hårdt, øges belastningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker, hvilket kan føre til alvorlige kvæstelser. Specifikke sikkerhedsforskrifter vedrørende pudsning: u Brug slibepapir i korrekt størrelse. Følg producentens anbefalinger ved valg af sandpapir. Større stykker sandpapir, der stikker for langt ud over puden, giver risi- ko for snitskader og kan medføre, at skiven sidder fast el- ler rives i stykker, eller at der sker tilbageslag. Specifikke sikkerhedsforskrifter vedrørende trådbørstning: u Vær opmærksom på, at børsten mister tråde, også un- der almindelig brug. Undgå at overbelaste trådene ved at påføre for stort tryk på børsten Ståltrådene kan nemt gennembryde lette tekstiler og/eller hud. u Hvis brug af skærm anbefales under stålbørstning, må trådskiven eller stålbørsten ikke komme i kontakt med skærmen. Trådskivens eller stålbørstens diameter kan udvide sig som følge af arbejdsbelastningen og centri- fugalkraften. Ekstra sikkerhedsanvisninger Brug sikkerhedsbriller. Beskyttelsesskærmen må ikke bruges til skæring. Med en egnet forsats kan beskyt- telsesskærmen bruges til skæring. Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. u Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet. u Frigør start-stop-kontakten, og stil den på stop, når strømforsyningen afbrydes (f.eks. ved udtagning af akkuen). Derved forhindres en ukontrolleret genstart. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Opbevar indsatsværktøjerne indendørs på et tørt og frostfrit sted med jævn temperatur. u Fjern indsatsværktøjerne, før du transporterer el- værktøjet. På den måde undgår du skader. u Skære- og slibeskiver i komposit har en udløbsdato, hvorefter de ikke længere må anvendes. u Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplo- dere. Tilfør frisk luft, og søg læge, hvis du føler dig util- pas. Dampene kan irritere luftvejene. u Akkuen må ikke ændres eller åbnes. Fare for kortslut- ning. u Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirk- ning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. u Brug kun akkuen i produkter fra producenten. Kun på denne måde beskyttes batteriet mod farlig overbelast- ning. Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til at gennemskære metal og sten, plast og kompositmaterialer samt til at børste metal og sten, til at skrubbe metal og bore i stenmaterialer med diamantbo- rekroner uden brug af vand. Sørg for at anvende den korrek- te beskyttelsesskærm(se "Brug", Side103). Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med godkendte slibeværktøjer kan el-værktøjet anvendes til sandpapirslibning. El-værktøjet må ikke benyttes til slibning af stenmaterialer med diamant-kopskiver. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. (1) Frigøringsarm til beskyttelsesskærm (2) Retningspil på huset (3) Håndtag (4) Tænd/sluk-knap (5) Indstillingshjul til forvalg af omdrejningstal (6) Akku

(8) Vibrationsdæmpende ekstrahåndtag (isoleret grebs- flade) (9) Standard-ekstrahåndtag (isoleret grebsflade)

(10) Beskyttelsesskærm til slibning (11) Beskyttelsesskærm til skæring

(14) Afdækning til skærearbejde (15) X-LOCK-skæreskive

(16) X-LOCK-diamantskæreskive

(17) Håndtag (isoleret grebsflade) (18) X-LOCK-holder (19) Håndbeskyttelse

(26) Udsugningsskærm til skæring med føringsslæde

Dette tilbehør hører ikke til standard-leveringen. Tekniske data Vinkelsliber GWX 18V-11 S Varenummer 3 601 JN4 2.. Nominel spænding V= 18 Nominelt omdrejningstal

Afhængigt af den anvendte akku (6), den anvendte beskyt- telsesskærm ((11), (10), (14)) og det anvendte ekstrahåndtag ((9), (8)) C) begrænset ydelse ved temperaturer < 0°C Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac. Støj-/vibrationsinformation Støjemissionsværdier fundet iht.ENIEC62841-2-3. El-værktøjets A‑vægtede støjniveau er typisk: Lydtrykniveau 85dB(A); Lydeffektniveau 93dB(A). Usikkerhed K=3dB. Brug høreværn! Vibrationer samlet værdi a

(vektorsum af tre retninger) og usikkerhed K fundet iht ENIEC62841-2-3: Overfladeslibning (skrubning) og skæreskiver:

Slibning af tynde metalplader eller andre letvibrerende materialer med store flader kan føre til en forøgelse af støjemissionsværdien med op til 15 dB. Støjemissionerne kan reduceres ved at anvende eg- nede dæmpningmåtter. Der skal tages højde for den forhøjede støje- mission ved vurderingen af risikoen ved støjydelsen samt ved valg af egnet høreværn. Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Tilbageslagsfrakobling Ved et pludseligt tilbageslag af el-værktøjet, f.eks. blokering ved overskæring, afbrydes mo- torens strømtilførsel elektronisk. Bosch Power Tools 1 609 92A A99 | (27.01.2025)100 | Dansk For igen at tænde skal du anbringe tænd/sluk-knappen (4) i frakoblet position og tænde el-værktøjet igen. Genstartsbeskyttelse RESTARTPROTECTION Genstartsbeskyttelsen forhindrer en ukontrol- leret start af el-værktøjet efter afbrydelse af strømtilførslen. For genindkobling skal du sætte tænd/sluk- kontakten (4) i frakoblet position og tænde el- værktøjet igen. Udløbsbremse El-værktøjet er udstyret med det elektroniske Bosch X-Brake System. Når du slukker slibe- værktøjet, stopper maskinen i løbet af få se- kunder. Dette betyder en tydelig forkortelse af udløbstiden i forhold til vinkelslibere uden udløbsbremse, hvilket gør det muligt at lægge maskinen fra sig lidt tidligere. Kollisionsfrakobling Den integrerede kollisionsfrakobling slår el-værktøjet fra, så snart det efter et fald rammer gulvet. For igen at tænde skal du anbringe tænd/sluk-knappen (4) i frakoblet position og tænde el-værktøjet igen. Dataprotokollering Dataprotokolleringen er aktiveret i dette el- værktøj. Forvalg af omdrejningstal Med indstillingshjulet til forvalg af omdrejningstal (5) kan du også forvælge det nødvendige omdrejningstal under drift. Angi- velserne i den efterfølgende tabel er anbefalede værdier. Materiale Anvendelse Indsatsværktøj Indstillingshjulets position Metal Fjerne farve Slibeblad 2–3 Metal Børstning, rustfjernelse Kopbørste, slibeblad 3 Specialstål Slibning Slibeskive/fiberskive 4–6 Metal Skrubslibning Slibeskive 6 Metal Skæring Skæreskive 6 Sten Skæring Diamantskæreskive 6 u Tilbehørets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der anvendes ved en højere hastighed end mær- kehastigheden, kan gå i stykker og slynges af værktøjet. Trin Forvalg af omdrejningstal [o/min]

De angivne værdier for hastighedstrin er vejledende værdi- er. Akku Bosch sælger også akku-værktøjer uden akku. Om der følger en akku med din leverance fremgår af emballagen. Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100%, skal du oplade akkuen helt i op- laderen før første ibrugtagning. Isætning af akku Skub den opladede akkuind i akkuholderen, så den går hør- bart i indgreb. Udtagning af akku Akkuen tages ud ved at trykke på akku-oplåsningsknap- penog trække akkuen ud af el-værktøjet. Undgå brug af vold. Akkuen har to låsetrin, der forhindrer, at den falder ud, hvis du skulle komme til at trykke på akku-udløserknappenved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder. Akku-ladetilstandsindikator Bemærk! Ikke alle akku-typer er udstyret med ladetilstands- indikator. De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er stands- et. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsDansk | 101 Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud. Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand- sindikatoren, er akkuen defekt og skal udskiftes. Akku-type GBA 18V... LED Kapacitet Konstant lys 3× grøn 60–100% Konstant lys 2× grøn 30–60% Konstant lys 1× grøn 5–30% Blinkende lys 1× grøn 0–5% Akku-type ProCORE18V... LED Kapacitet Konstant lys 5× grøn 80–100% Konstant lys 4× grøn 60–80% Konstant lys 3× grøn 40–60% Konstant lys 2× grøn 20–40% Konstant lys 1× grøn 5–20% Blinkende lys 1× grøn 0–5% Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde fra −20°C til 50°C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mht. bortskaffelse. Montering u Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks.vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. Montering af beskyttelsesanordning u Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks.vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. Bemærk: Efter brud på slibeskiven under arbejdet eller be- skadigelse af holdeanordningerne på beskyttelseskappen/ el-værktøjet skal el-værktøjet omgående sendes til et autori- seret værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgivning". Beskyttelsesskærm til slibning Læg beskyttelseskappen (10) på hol- deren på el-værktøjet, til beskyttelses- kappens kodeknaster stemmer overens med holderen. Tryk og hold herunder frigøringsarmen (1). Tryk beskyttelseskappen (10) på spindelhalsen, til beskyttelseskap- pens krave sidder på el-værktøjets flange, og drej beskyttelseskappen, til den tydeligt hørbart går i indgreb. Tilpas beskyttelseskappens (10) posi- tion til arbejdsgangens krav. Tryk hertil frigøringsarmen (1) opad, og drej beskyttelseskappen (10) i den ønskede posi- tion. u Indstil altid beskyttelsesskærmen(10), så begge kna- ster til frigøringsarmen(1) når ind i de tilsvarende ud- sparinger i beskyttelsesskærmen (10). u Indstil beskyttelsesskærmen (10) , så betjeningsper- sonen ikke udsættes for gnistregn. u I tilbehørets drejeretningen må beskyttelsesskærmen(10) kun kunne drejes ved akti- vering af frigøringsarmen(1) ! Ellers skal el‑værktøjet tages ud af brug og sendes til et autoriseret service- værksted. Bemærk: Kodeknasterne på beskyttelsesskærmen (10) sik- rer, at der kun kan monteres en beskyttelsesskærm, som passer til el-værktøjet. Beskyttelsesskærm til skæring u Brug altid beskyttelsesskærmen til skæring ved skæ- ringsarbejde (11) eller beskyttelsesskærmen til slib- ning (10) sammen med afdækningen til skæring (14). u Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Beskyttelsesskærmen til skæring(11) monteres på samme måde som beskyttelsesskærmen til slibning(10). Metalafdækning i metal til skæring Monter metalafdækningen til skæring (14) på beskyttelses- skærmen til slibning (10) (se billedet A): Sving holdebøjlen tilbage (➊). Sæt afdækningen (14) på beskyttelsesskærmen til slibning (10) (➋). Tryk holdebøjlen fast på beskyttelses- skærmen (10) (➌). Ved afmontering (se billedet B) skal du trykke på knappen på holdebøjlen (➊) og svinge den tilbage (➋). Træk afdæknin- gen (14) af beskyttelsesskærmen (10) (➌). Plastafdækning til skæring Sæt plastafdækningen til skæring(14) på beskyttelsesskær- men til slibning(10) (se billedetC). Afdækningen(14) går hørbart og synligt i indgreb på beskyttelsesskærmen(10). Ved afmontering (se billedetD) skal du låse afdækningen(14) på beskyttelsesafskærmningen(10) (➊) til venstre eller højre op og trække afdækningen af (➋). Bosch Power Tools 1 609 92A A99 | (27.01.2025)102 | Dansk Udsugningsskærm til skæring med føringsslæde Udsugningsskærm til skæring med føringsslæde(26) mon- teres ligesom beskyttelsesskærmen til slibning. Når ekstrahåndtaget (9)/(8) fastgøres på gearhuset ved hjælp af bøjlen på udsugningsskærmen, fastgøres el-værktø- jet sikkert med udsugningsskærmen. På udsugningsskær- men med føringsslidser (26) kan der monteres en egnet Bosch-støvsuger. Sæt i den forbindelse sugeslangen med udsugningsadapteren ind i holdestudserne på udsugnings- skærmen. Bemærk! Friktion forårsaget af støvet i sugeslangen og i til- behøret under sugning skaber en elektrostatisk ladning, som brugeren kan opfatte som en statisk udladning (afhængigt af miljøfaktorer og brugerens fysiologiske tilstand). Bosch an- befaler generelt at anvende antistatiske sugeslanger (tilbe- hør) til opsugning af fint støv og tørre materialer. Håndbeskyttelse u Ved arbejde med gummislibeskiven(20) eller med kopbørste/konusbørste/diamant-borekrone skal du altid montere håndbeskyttelsen (19). Fastgør håndbeskyttelsen (19) med ekstrahåndtaget (9)/ (8). Standardekstrahåndtag/vibrationsdæmpende ekstrahåndtag Skru ekstrahåndtaget (9)/(8) ind i gearhovedet på højre el- ler venstre side, afhængigt af hvilket arbejde der skal ud- føres. u Brug kun dit el-værktøj med ekstrahåndtaget (9)/(8). u Brug ikke el-værktøjet, hvis ekstrahåndtaget (9)/(8) er beskadiget. Foretag ikke ændringer på ekstrahånd- taget (9)/(8). Det vibrationsdæmpende ekstrahånd- tag (8) giver vibrationssvagt og der- med behageligt og sikkert arbejde. Montering og afmontering af slibeværktøjer Følg de særlige monteringsanvisninger til X- LOCK-indsatsværktøjerne. u Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks.vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. u Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet. u Brug kun originale X-LOCK-indsatsværktøjer, som har X- LOCK-logoet. Kun ved originale X-LOCK-indsatsværktøjer er det sikret, at opspændingstykkelsen på maks. 1,6mm er overholdt. En større opspændingstykkelse kan med- føre en usikker fastspænding, hvorved spændeværktøjet kan løsne sig. u X-LOCK-indsatsværktøjer kræver ingen ekstra spænde- eller støtteflanger. u Sørg for, at indsatsværktøj og holder er intakte og fri for snavs og partikler. Vær opmærksom på slibeværktøjernes dimensioner. Sørg for, at begge X-LOCK-stopnæser er åbne (se efterføl- gende billede), før du monterer X-LOCK-indsatsværktøjet. Rengør evt. området mellem de to X-LOCK-stopnæser. Montering af slibeværktøj ➊ Læg slibe-/skæreskiven/lamelslibeskiven centreret og parallelt med støttefladen og med den rigtige side opad på X-LOCK-holderen. ➋ Tryk skiven i retning af holderen. ➌ Skiven går hørbart i indgreb. Herunder må du ikke akti- vere håndtaget (3). (3) u Kontrollér efter monteringen, at kanten på slibeværk- tøjet (

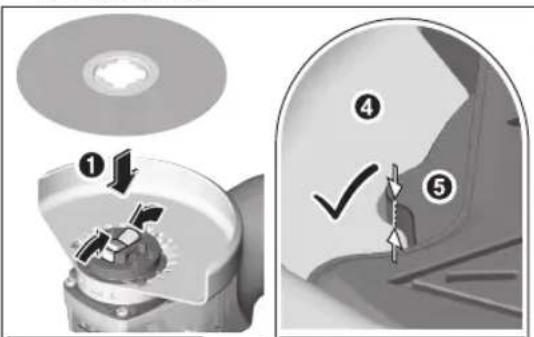

) ikke er højere end referencefladen (

) og dermed er monteret korrekt. Sidder kanten højere, skal holderen rengøres, eller slibeværktøjet må ikke benyttes. Før afmontering af slibe-/skæreskiven/lamelslibeskiven: Vær sikker på, at el-værktøjet er standset helt. Afmontering af slibeværktøj

Åbn håndtaget (3). ➋ Slibe-/skæreskiven/lamelslibeskiven løsnes. ➌ Slibe-/skæreskiven/lamelslibeskiven kan tages af. (3) (3) 1 609 92A A99 | (27.01.2025) Bosch Power ToolsDansk | 103 Tilladte slibeværktøjer Du kan bruge alle slibeværktøjer, der er nævnt i denne betje- ningsvejledning. Det tilladte omdrejningstal [o/min] eller periferihastigheden [m/s] for de benyttede slibeværktøjer skal som minimum modsvare angivelserne i den efterfølgende tabel. Overhold derfor det/den tilladte omdrejningstal/periferi- hastighed på slibeværktøjets etiket. maks. [mm] [°] D b s α [o/min] [m/s] 125 7,2 – – 9000 80 125 4,2 – – 9000 80 125 – – – 9000 80 75 30 – – 9000 80 125 – – – 9000 80 125 – – – 9000 80 83 – – – 9000 80

EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved: * Vinkelsliber Typenummer
