MANUAL DE USUARIO GWX 18V11 S Professional BOSCH

125 6 10 > 0 9000 80 Rotation de la tête d’engrenage (voir figureE) u Retirez systématiquement la batterie avant toute in- tervention sur l’outil électroportatif (maintenance, changement d’accessoire, etc.). Il y a sinon risque de blessure si vous appuyez par mégarde sur l’interrupteur Marche/Arrêt. La tête de meuleuse peut être tournée de 4x90°. Cela per- met, lors de certaines applications, de placer l’interrupteur Marche/Arrêt dans une meilleure position de prise en main, parex. pour les gauchers. Dévissez complètement les 4 vis(➊). Faites pivoter avec précaution la tête de meuleuse jusque dans la position sou- haitée(➋) sans la désolidariser du carter. Resserrez les 4 vis(➌). Aspiration de poussières/de copeaux Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nui- sibles à la santé. Le contact avec les poussières ou leur inha- lation peut entraîner des réactions allergiques et/ou des ma- ladies respiratoires auprès de l’utilisateur ou des personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des pous- sières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. u Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer. Mise en marche u Ne provoquez pas l’arrêt de l’outil électroportatif en exerçant une pression trop forte. u Retirez systématiquement la batterie avant toute in- tervention sur l’outil électroportatif (maintenance, changement d’accessoire, etc.). Il y a sinon risque de blessure si vous appuyez par mégarde sur l’interrupteur Marche/Arrêt. u Attention lors de la réalisation de rainures ou saignées dans des murs porteurs, voir la section « Remarques sur la statique ». u Serrez la pièce si son poids ne suffit pas à assurer une bonne stabilité. u Après l’avoir fortement sollicité, laissez tourner l’outil électroportatif à vide pendant quelques minutes pour refroidir l’accessoire de travail. u N’utilisez jamais l’outil électroportatif avec un support de tronçonnage. u Attendez que les meules à ébarber et les disques à tronçonner aient refroidi avant de les toucher. Les meules deviennent brûlantes pendant le travail. Instructions d’utilisation Dégrossissage u Pour les opérations d’ébarbage/meulage au moyen d’abrasifs agglomérés, utilisez toujours le capot de protection spécial meulage(10). u N’utilisez jamais de disques à tronçonner pour les tra- vaux de dégrossissage ! u Lors de travaux de meulage/ébarbage, le capot de pro- tection spécial tronçonnage(11) ou le capot de pro- tection spécial meulage(10) avec cache spécial tronçonnage(14) risque de toucher la pièce et de vous faire perdre le contrôle de l’outil. Lors des travaux de meulage, les meilleurs résultats sont ob- tenus avec un angle d’inclinaison de 30 à 40°. Effectuez avec Bosch Power Tools 1 609 92A A99 | (27.01.2025)42 | Français l’outil électroportatif des mouvements de va-et-vient en exerçant une pression modérée. De la sorte, la pièce ne s’échauffe pas excessivement, elle ne se colore pas et il n’ap- paraît pas de stries. u Lors de l’utilisation de disques agglomérés homologués à la fois pour les travaux de tronçonnage et de meulage, il faut utiliser le capot de protection spécial tronçonnage(11) ou le capot de protection spécial meulage(10) avec le cache spécial tronçonnage(14). Meulage avec disque à lamelles u Pour effectuer des meulages avec un disque à la- melles, utilisez toujours le capot de protection spécial meulage(10). Le disque à lamelles (accessoire) permet d’ébarber et de meuler des surfaces bombées et des profilés. Les disques à lamelles ont une durée de vie nettement plus élevée que les meules conventionnelles. Ils s’échauffent par ailleurs moins et sont plus silencieux. Meulage avec plateau support u Toujours monter le protège-main (19) pour les tra- vaux avec le plateau caoutchouc (20). Pour meuler avec un plateau support, il n’est pas nécessaire d’utiliser de capot de protection. L’ordre de montage est visible sur la page avec les gra- phiques. Brosse boisseau/brosse circulaire/brosse conique u Utilisez toujours le capot de protection spécial meu- lage.(10) pour les travaux de brossage avec une brosse circulaire. Pour les travaux de brossage avec brosse boisseau/brosse conique, pas besoin d’utiliser de capot de protection. u Montez toujours le protège-main(19) pour les travaux avec la brosse boisseau ou la brosse conique. u En cas d’utilisation d’une brosse circulaire de taille su- périeure à la taille maximale admissible, les fils en acier de la brosse risquent de rester coincés dans le capot de protection et d’être arrachés. L’ordre de montage est visible sur la page avec les gra- phiques. Tronçonnage du métal u Pour le tronçonnage de métaux avec des disques à tronçonner agglomérés ou des disques à tronçonner diamantés, utilisez toujours le capot de protection spécial tronçonnage(11) ou le capot de protection spécial meulage(10) avec le cache spécial tronçonnage(14). u En cas d’utilisation du capot de protection spécial meulage(10) pour effectuer des tronçonnages avec des disques à tronçonner agglomérés, il y a un risque accru de projection d’étincelles, de particules et de fragments de disque en cas de cassure du disque. Pour le tronçonnage, travaillez avec une vitesse d’avance modérée, adaptée au type de matériau. N’exercez pas de forte pression sur le disque à tronçonner, ne l’inclinez pas et n’effectuez pas de mouvements d’oscillation. Après avoir arrêté l’outil, ne freinez pas le disque à tronçon- ner en exerçant une pression vers le côté. Toujours travailler en opposition (pas en avalant). Le disque risque sinon de sortir de la ligne de coupe de façon in- contrôlée. Lors du tronçonnage de profilés et de tubes à section carrée, débutez au niveau de la plus petite section. Tronçonnage de la pierre u Pour le tronçonnage de pierre/matières minérales avec des disques à tronçonner agglomérés ou des disques à tronçonner diamantés spécial pierre/béton, utilisez toujours le capot d’aspiration spécial tronçon- nage avec glissière de guidage(26) ou le capot de pro- tection spécial tronçonnage(11) ou le capot de pro- tection spécial meulage (10) avec cache spécial tronçonnage(14). u Lors du tronçonnage de matières minérales, veillez à assurer une aspiration suffisante des poussières. u Portez un masque anti-poussières. u L’outil électroportatif est seulement conçu pour effec- tuer des tronçonnages/des meulages à sec. u Lors de la réalisation de travaux de tronçonnage et meulage dans du béton ou de la maçonnerie en utili- sant le capot de protection spécial tronçonnage(11), le capot de protection spécial meulage(10) ou le ca- pot de protection spécial meulage(10) avec cache spécial tronçonnage(14), il y a un dégagement de poussière important et un risque important de perte de contrôle de l’outil électroportatif et donc de re- bond. Pour tronçonner de la pierre, il est recommandé d’utiliser un disque à tronçonner diamanté. Lors de l’utilisation du capot d’aspiration spécial tronçon- nage avec glissière de guidage(26), il faut que l’aspirateur raccordé soit conçu pour l’aspiration de poussières miné- rales. Bosch propose des aspirateurs appropriés. Mettez en marche l’outil électroporta- tif et posez-le sur la pièce avec la par- tie avant de la glissière de guidage. Déplacez l’outil électroportatif sur la pièce avec une vitesse d’avance mo- dérée, adaptée au type de matériau. Lors du tronçonnage de matériaux particulièrement durs, comme du béton avec forte teneur en gravier, le disque à tronçonner diamanté peut se mettre à surchauffer et risque alors de se détériorer. Une surchauffe du disque est recon- naissable à la formation d’une couronne d’étincelles autour du disque. En pareil cas, interrompez le tronçonnage et laissez refroidir le disque en faisant fonctionner l’outil électroportatif à vide et à la vitesse maximale pendant une courte durée. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsFrançais | 43 L’apparition d’une couronne d’étincelles autour du disque et une diminution notable de la vitesse d’avance sont des signes révélateurs de l’émoussage d’un disque à tronçonner. Il convient alors de le réaffûter en réalisant quelques coupes brèves dans un matériau abrasif (par ex. de la brique silico- calcaire). Tronçonnage d’autres matériaux u Pour le tronçonnage de matériaux tels que plastiques, matériaux composites etc. avec des disques à tron- çonner agglomérés ou des disques à tronçonner Car- bide Multi Wheel, utilisez toujours le capot de protec- tion spécial tronçonnage(11) ou le capot de protec- tion spécial meulage(10) avec cache spécial tronçon- nage (14). Pour une aspiration plus efficace des pous- sières, utilisez le capot d’aspiration avec glissière de guidage(26). Utilisation de scies-trépans diamantées u N’utilisez que des scies-trépans diamantées à sec. u Montez toujours le protège-main (19) lors des tra- vaux avec des scies-trépans diamantées. N’amorcez pas le perçage avec la scie-trépan parallèle à la pièce. Plongez la dans la pièce en l’inclinant et effectuez des mouvements circulaires. Cela garantit un refroidissement optimal et prolonge la durée de vie de la scie-trépan. Remarques sur la statique La réalisation de saignées dans des murs porteurs est régle- mentée. Respectez impérativement la législation en vigueur. Avant de débuter les travaux, demandez conseil au staticien/ à l’architecte responsable ou au maître d’œuvre compétent. Mise en marche Mise en marche/arrêt Pour mettre en marche l’outil électroportatif, poussez l’in- terrupteur Marche/Arrêt (4) vers l’avant. Pour bloquer l’interrupteur Marche/Arrêt (4), appuyez sur l’interrupteur Marche/Arrêt (4) jusqu’à ce qu’il s’enclenche. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (4) ou, s’il a été bloqué, appuyez brièvement sur la partie arrière de l’interrupteur Marche/Arrêt (4), puis relâchez ce dernier. u Vérifiez les accessoires de meulage avant de les utili- ser. L’accessoire de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez une marche d’essai en faisant tourner l’outil à vide pendant au moins 1 minute. N’utilisez jamais des ac- cessoires de meulage qui sont endommagés, qui vibrent ou dont la rotation est irrégulière. Les acces- soires de meulage endommagés peuvent éclater et causer des blessures. Entretien et Service après‑vente Nettoyage et entretien u Retirez systématiquement la batterie avant toute in- tervention sur l’outil électroportatif (maintenance, changement d’accessoire, etc.). Il y a sinon risque de blessure si vous appuyez par mégarde sur l’interrupteur Marche/Arrêt. u Toujours tenir propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Stockez et traitez les accessoires avec précaution. Service après-vente et conseil utilisateurs Notre Service Après-Vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Des vues éclatées ainsi que des informations concernant les pièces de rechange se trouvent également sous: www.bosch‑pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numé- ro d’article à dix chiffres indiqué sur la plaque signalétique du produit. France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel.: 0970821226 (Numéro non surtaxé au prix d'un ap- pel local) E-Mail: sav.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez: Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel.: (01) 43119006 E-Mail: sav-bosch.outillage@fr.bosch.com Vous trouverez d’autres adresses de service sous: www.bosch-pt.com/serviceaddresses Transport Les batteries Lithium-ion recommandées sont soumises aux règlements de transport des matières dangereuses. L’utilisa- teur peut transporter les batteries par voie routière sans me- sures supplémentaires. Lors d’une expédition par tiers (par ex.: transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l’emballage et au marquage doivent être observées. Dans Bosch Power Tools 1 609 92A A99 | (27.01.2025)44 | Español un tel cas, lors de la préparation de l’envoi, il est impératif de faire appel à un expert en transport des matières dange- reuses. N’expédiez les accumulateurs que si le carter n’est pas en- dommagé. Recouvrez les contacts à l’air libre et emballez l’accu de manière à ce qu’il ne se déplace pas dans l’embal- lage. Veuillez également respecter les réglementations sup- plémentaires éventuellement en vigueur dans votre pays. Élimination des déchets Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respec- tueux de l’environnement. Ne jetez pas les outils électroportatifs et les ac- cus/piles avec les ordures ménagères! Seulement pour les pays de l’UE: Les outils électroportatifs usagés et les batteries/piles dé- fectueuses ou usagées doivent être mis au rebut séparé- ment. Utilisez les systèmes de collecte prévus. S’ils ne sont pas éliminés correctement, les déchets d’équi- pements électriques et électroniques peuvent avoir des ef- fets néfastes sur l’environnement et la santé humaine en rai- son de la présence éventuelle de substances dangereuses. Accus/piles : Li-Ion : Veuillez respecter les indications se trouvant dans le cha- pitre Transport (voir «Transport», Page43). Valable uniquement pour la France: Español Indicaciones de seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTEN- CIA Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio- nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instruccio- nes para futuras consultas. El término "herramienta eléctrica" empleado en las siguien- tes advertencias de peligro se refiere a herramientas eléctri- cas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red). Seguridad del puesto de trabajo u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar acci- dentes. u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. u Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica u El enchufe de la herramienta eléctrica debe corres- ponder a la toma de corriente utilizada. No es admisi- ble modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecua- dos a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. u Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. u No exponga la herramienta eléctrica a la lluvia o a con- diciones húmedas. Existe el peligro de recibir una des- carga eléctrica si penetran ciertos líquidos en la herra- mienta eléctrica. u No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corrien- te. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. u Al trabajar con la herramienta eléctrica a la intempe- rie utilice solamente cables de prolongación apropia- dos para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores re- duce el riesgo de una descarga eléctrica. u Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una des- carga eléctrica. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 45 Seguridad de personas u Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampo- co después de haber consumido drogas, alcohol o me- dicamentos. El no estar atento durante el uso de la herra- mienta eléctrica puede provocarle serias lesiones. u Utilice un equipo de protección personal. Utilice siem- pre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, za- patos de seguridad con suela antideslizante, casco, o pro- tectores auditivos. u Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada an- tes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión, o si alimenta la herramien- ta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. u Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. u Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. u Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vesti- menta suelta, el pelo largo y las joyas se pueden engan- char con las piezas en movimiento. u Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, ase- gúrese que éstos estén conectados y que sean utiliza- dos correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. u No permita que la familiaridad ganada por el uso fre- cuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesio- nes graves en una fracción de segundo. Uso y trato cuidadoso de herramientas eléctricas u No sobrecargue la herramienta eléctrica. Utilice la he- rramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. u No utilice la herramienta eléctrica si el interruptor es- tá defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. u Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de re- alizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctri- ca. u Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramien- ta eléctrica a aquellas personas que no estén familiari- zadas con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. u Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En ca- so de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. u Mantenga los útiles limpios y afilados. Los útiles man- tenidos correctamente se dejan guiar y controlar mejor. u Utilice la herramienta eléctrica, los accesorios, los úti- les, etc. de acuerdo a estas instrucciones, consideran- do en ello las condiciones de trabajo y la tarea a reali- zar. El uso de herramientas eléctricas para trabajos dife- rentes de aquellos para los que han sido concebidas pue- de resultar peligroso. u Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas. Trato y uso cuidadoso de herramientas accionadas por acumulador u Solamente recargar los acumuladores con los carga- dores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo di- ferente al previsto para el cargador. u Utilice las herramientas eléctricas sólo con los acumu- ladores específicamente designados. El uso de otro ti- po de acumuladores puede provocar daños e incluso un incendio. u Si no utiliza el acumulador, guárdelo separado de ob- jetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemadu- ras o un incendio. u La utilización inadecuada del acumulador puede pro- vocar fugas de líquido. Evite el contacto con él. En ca- so de un contacto accidental, enjuagar el área afecta- da con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda mé- dica. El líquido del acumulador puede irritar la piel o pro- ducir quemaduras. u No emplee acumuladores o útiles dañados o modifica- dos. Los acumuladores dañados o modificados pueden Bosch Power Tools 1 609 92A A99 | (27.01.2025)46 | Español comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. u No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión. u Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente espe- cificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio. Servicio u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantie- ne la seguridad de la herramienta eléctrica. u No repare los acumuladores dañados. El mantenimien- to de los acumuladores sólo debe ser realizado por el fa- bricante o un servicio técnico autorizado. Indicaciones de seguridad para amoladoras angulares Indicaciones de seguridad generales para trabajos de amolado, lijado, cepillado con cepillo de alambre o tronzado: u Esta herramienta eléctrica está diseñada para funcio- nar como amoladora, lijadora, cepillo de alambre, cor- tadora de agujeros o tronzadora. Lea íntegramente las advertencias de seguridad, las instrucciones, las ilus- traciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las ins- trucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. u No deben realizarse trabajos tales como pulido con es- ta herramienta eléctrica. Los trabajos para los cuales no ha sido diseñada la herramienta eléctrica pueden originar un peligro y causar lesiones personales. u No convierta esta herramienta eléctrica para que fun- cione de una manera que no esté específicamente di- señada y especificada por el fabricante de la herra- mienta. Una conversión de este tipo puede provocar una pérdida de control y causar graves lesiones personales. u No emplee accesorios que no están diseñados y reco- mendados específicamente por el fabricante de la he- rramienta. El mero hecho de que sea acoplable un acce- sorio a su herramienta eléctrica no implica que su utiliza- ción resulta segura. u Las revoluciones admisibles del accesorio deberán ser como mínimo iguales a las revoluciones máximas indi- cadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir desprendidos. u El diámetro exterior y el espesor del accesorio debe- rán corresponder a las medidas indicadas para su he- rramienta eléctrica. Los accesorios de dimensiones in- correctas no pueden protegerse ni controlarse adecuada- mente. u Las dimensiones del montaje del accesorio deben ajustarse a las dimensiones del alojamiento de la he- rramienta eléctrica. Los útiles, que no se pueden fijar correctamente en el alojamiento de la herramienta eléc- trica, giran irregularmente, vibran demasiado y pueden conducir a la pérdida del control. u No emplee accesorios dañados. Antes de cada aplica- ción, sírvase controlar los accesorios tales como los discos abrasivos respecto a desportilladuras y fisuras, los discos de apoyo respecto a fisuras, desgaste o des- gaste excesivo, y los cepillos de alambre respecto a alambres sueltos o quebrados. En el caso de una caída de la herramienta eléctrica o del accesorio, verifique si está dañado o utilice un accesorio en buenas condi- ciones. Una vez que ha controlado y colocado el acce- sorio, manténgase, junto con las personas que se en- cuentran en las inmediaciones, fuera del plano del ac- cesorio giratorio y deje funcionar el aparato durante un minuto con el máximo número de revoluciones sin carga. En las mayoría de las veces, los útiles dañados se rompen en este tiempo de prueba. u Utilice un equipo de protección personal. Dependien- do del trabajo a realizar, use una careta, una protec- ción para los ojos o unas gafas de seguridad. Si proce- de, emplee una mascarilla antipolvo, protectores audi- tivos, guantes de protección o un delantal de taller adecuado para protegerle de los pequeños fragmen- tos que pudieran salir proyectados al desprenderse del útil o de la pieza de trabajo. La protección para los ojos deberá ser indicada para protegerle de los fragmen- tos que pudieran salir desprendidos al realizar las diferen- tes aplicaciones. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas por la aplicación en particular. La exposición prolongada al ruido de alta intensidad puede provocar sordera. u Cuide que las personas en las inmediaciones se man- tengan a suficiente distancia de la zona de trabajo. To- da persona que acceda a la zona de trabajo deberá uti- lizar un equipo de protección personal. Fragmentos de la pieza de trabajo o de un útil roto podrían salir proyecta- dos y causar lesiones, incluso fuera del área de trabajo in- mediato. u Sujete la herramienta eléctrica sólo por las superficies de agarre aisladas, al realizar trabajos en los que el ac- cesorio de corte pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores "bajo tensión" puede hacer que las partes metálicas expuestas queden "bajo tensión" y puede que le provoque al opera- dor una descarga eléctrica. u Jamás deposite la herramienta eléctrica antes de que el accesorio se haya detenido por completo. El útil en funcionamiento puede llegar a tocar la base de apoyo y hacerle perder el control sobre la herramienta eléctrica. u No deje en funcionamiento la herramienta eléctrica mientras la transporta. El accesorio en funcionamiento 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 47 podría lesionarle al engancharse accidentalmente con su vestimenta, tirándolo hacia su cuerpo. u Limpie periódicamente las rejillas de refrigeración de su herramienta. El ventilador del motor aspira polvo ha- cia el interior de la carcasa y una acumulación excesiva de polvo metálico puede provocar una descarga eléctrica. u No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas producidas al trabajar pueden llegar a incendiar estos materiales. u No emplee accesorios que requieran ser refrigerados con líquidos. La utilización de agua u otros refrigerantes puede comportar una descarga eléctrica. Contragolpes e indicaciones de seguridad al respecto: El retroceso es una reacción brusca que se produce al atas- carse o engancharse el útil en funcionamiento, como un dis- co de amolar, cepillo o cualquier otro útil. Al atascarse o en- gancharse el útil en funcionamiento, éste es frenado brusca- mente. Ello puede hacerle perder el control sobre la herra- mienta eléctrica y hacer que ésta salga impulsada en direc- ción opuesta al sentido de giro que tenía el útil. En el caso, p. ej., de que un disco abrasivo se atasque o blo- quee en la pieza de trabajo, puede suceder que el canto del útil que penetra en el material se enganche, provocando la salida o la expulsión del útil. Según el sentido de giro y la po- sición del útil en el momento de bloquearse, puede que éste resulte desprendido hacia el usuario o en sentido opuesto al mismo. En estos casos puede suceder que el útil incluso lle- gue a romperse. El retroceso es ocasionado por la mala aplicación y/o el inco- rrecto manejo o condiciones de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan. u Sujete con firmeza con las dos manos la herramienta eléctrica y mantenga su cuerpo y brazos en una posi- ción propicia para resistir las fuerzas de retroceso. En caso que se suministre, use siempre la empuñadura adicional para obtener un máximo control sobre el re- troceso o la reacción del par durante el arranque. El usuario puede controlar las fuerzas de retroceso si toma unas medidas preventivas oportunas. u Nunca coloque su mano cerca del útil en funciona- miento. El útil puede retroceder sobre su mano. u No mantenga su cuerpo en el área en la cual se puede mover la herramienta eléctrica en el caso de un retro- ceso. El retroceso impulsa el útil en sentido opuesto al movimiento rotatorio del útil en el punto de atascamiento. u Tenga especial precaución al trabajar esquinas, can- tos afilados, etc. Evite que el accesorio rebote o que se atasque. En las esquinas, en los cantos afilados o al rebotar, el accesorio en funcionamiento tiende a atascar- se. Ello puede hacerle perder el control o causar un retro- ceso. u No utilice cadenas de sierra, hojas para tallar madera, discos diamantados segmentados con un espacio peri- férico superior a 10mm u hojas de sierras dentadas. Tales útiles originan frecuentemente un retroceso o la pérdida del control sobre la herramienta eléctrica. Indicaciones de seguridad específicas para trabajos de amolado y tronzado: u Use exclusivamente discos abrasivos especificados para su herramienta eléctrica y el dispositivo de pro- tección específico diseñado para el disco selecciona- do. Los discos para los cuales no ha sido diseñada la he- rramienta eléctrica, no se pueden proteger adecuada- mente y son peligrosos. u La superficie de amolado del centro del disco escamo- tado debe quedar por debajo del plano del labio del dispositivo de protección. Un disco incorrectamente montado que proyecta a través del plano del labio del dis- positivo de protección no se puede proteger adecuada- mente. u Fije el dispositivo de protección en forma segura en la herramienta eléctrica y ajústelo de modo que se ob- tenga una máxima seguridad, así que la menor parte del disco quede expuesta hacia el operador. El disposi- tivo de protección ayuda a proteger al operador ante los fragmentos de un disco roto, el contacto accidental con el disco y las chispas que pueden inflamar la vestimenta. u Los discos sólo se deben usar para las aplicaciones re- comendadas. Ejemplo: No trate nunca de amolar con la superficie lateral de un disco tronzador. Los discos tronzadores están destinados para el amolado periférico. La actuación de fuerzas laterales sobre el cuerpo abrasivo pueden romperlo. u Utilice siempre bridas para discos sin daños, con la medida y la forma correcta para el disco selecciona- do. Las bridas de discos adecuadas apoyan el disco, re- duciendo así la posibilidad de una rotura del mismo. Las bridas para discos tronzadores pueden ser diferentes a las de los discos amoladores. u No utilice discos desgastados de herramientas eléctri- cas más grandes. Un disco destinado para las herramien- tas eléctricas más grandes no es adecuado para las velo- cidades más elevadas de las herramientas más pequeñas y puede romperse. u Cuando se utilicen discos duales, utilice siempre el protector correcto para la aplicación que se vaya a re- alizar. Si no se utiliza la protección correcta, es posible que no se obtenga el nivel de protección deseado, lo que podría provocar lesiones graves. Indicaciones de seguridad específicas adicionales para trabajos de tronzado: u Evite que se "bloquee" el disco tronzador o una pre- sión de aplicación excesiva. No intente realizar cortes demasiado profundos. Al solicitar en exceso el disco tronzador, éste es más propenso a ladearse o bloquearse en el corte, lo que puede provocar un retroceso brusco del mismo o su rotura. u No mantenga su cuerpo en la zona delante y detrás del disco tronzador durante la rotación. Al alejar de su cuerpo el disco tronzador en la pieza de trabajo, el posi- ble contragolpe puede impulsar el útil en funcionamiento y la herramienta eléctrica directamente en su dirección. Bosch Power Tools 1 609 92A A99 | (27.01.2025)48 | Español u Si el disco se atasca o si se interrumpe el corte por cualquier razón, desconecte la herramienta eléctrica y manténgala en reposo, hasta que se detenga comple- tamente el disco. No intente nunca sacar del corte el disco tronzador aún en marcha, si no puede tener lu- gar un contragolpe. Determine y elimine la causa del atascamiento del disco. u No intente proseguir el corte, estando insertado el dis- co tronzador en la ranura de corte. Espere a que el disco tronzador haya alcanzado las revoluciones máxi- mas y prosiga entonces el corte con cautela. El disco tronzador podría atascarse, salirse de la ranura de corte o retroceder bruscamente si se rearranca la herramienta eléctrica en la pieza de trabajo. u Apoye las planchas u otras piezas de trabajo grandes para minimizar el riesgo de bloqueo o retroceso del disco tronzador. Las piezas de trabajo grandes tienden a curvarse por su propio peso. La pieza de trabajo deberá apoyarse desde abajo tanto cerca de la línea de corte co- mo en los bordes a ambos lados del disco. u Proceda con especial cautela al realizar "recortes por inmersión" en paredes existentes u otras zonas ocul- tas. El disco tronzador sobresaliente puede ser rechaza- do al tocar tuberías de gas o agua, conductores eléctricos u otros objetos. u No intente hacer cortes curvos. La sobresolicitación del disco aumenta la carga y la susceptibilidad de que el dis- co se tuerza o se atasque en el corte y la posibilidad de que se produzca un contragolpe o una rotura del disco, lo que puede provocar lesiones graves. Indicaciones de seguridad específicas para trabajos de lijado: u Utilice papel de lija del tamaño adecuado. Observe las recomendaciones del fabricante en la selección del papel de lija. El papel de lija demasiado grande que so- bresale demasiado del plato lijador representa un peligro de lesión y puede originar un atascamiento, la rotura del disco o un contragolpe. Indicaciones de seguridad específicas para trabajos de cepillado con cepillos de alambre: u Tenga en cuenta que las púas de los cepillos de alam- bre pueden desprenderse también durante un uso nor- mal. No sobrecargue los alambres aplicando una car- ga excesiva al cepillo Las púas de alambre pueden pene- trar fácilmente la ropa ligera y/o la piel. u Si se especifica el uso de un dispositivo de protección para el cepillado con cepillos de alambre, no permita cualquier interferencia del cepillo de alambre con el dispositivo de protección. Los discos o cepillos de alam- bre pueden expandirse en el diámetro debido a la carga y las fuerzas centrífugas durante el trabajo. Indicaciones de seguridad adicionales Use unas gafas de protección. La cubierta protectora no debe utilizarse pa- ra tronzar. Con un suplemento adecuado, la cubierta protectora también puede utilizarse para tronzar. Durante el trabajo, sostenga firmemente la herramienta eléctrica con ambas manos y cuide una posición segura. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura. u Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conduc- tores eléctricos puede provocar un incendio o una elec- trocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua pue- de causar daños materiales. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. u Desbloquee el interruptor de conexión/desconexión y colóquelo en la posición de desconexión cuando se produzca un corte en la alimentación de tensión, por ejemplo, mediante la extracción del acumulador. Así, se impide una reanudación incontrolada. u Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de ban- co, se mantiene sujeta de forma mucho más segura que con la mano. u Almacene los útiles de inserción en el interior de edifi- cios, en un lugar seco, templado y libre de heladas. u Retire los útiles de inserción antes del transporte de la herramienta eléctrica. Así puede evitar que se produz- can daños. u Los discos tronzadores y abrasivos aglomerados tie- nen una fecha de caducidad después de la cual ya no deben ser utilizados. u En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede que- mar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias. u No modifique ni abra el acumulador. Podría provocar un cortocircuito. u Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un corto- circuito interno y el acumulador puede arder, humear, ex- plotar o sobrecalentarse. u Utilice el acumulador sólo en productos del fabricante. Solamente así queda protegido el acumula- dor contra una sobrecarga peligrosa. Proteja la batería del calor excesivo, además de, p.ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 49 Descripción del producto y servicio Lea íntegramente estas indicaciones de se- guridad e instrucciones. Las faltas de obser- vación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves. Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio. Utilización reglamentaria La herramienta eléctrica está determinada para tronzar me- tal y piedra, plástico y materiales compuestos, y para cepi- llar metal y piedra, para desbastar metal así como para tala- drar en materiales de piedra con coronas diamantadas para taladrar, sin la utilización de agua. En ello, asegúrese de utili- zar la cubierta protectora correcta(ver "Operación", Pági- na54). En el caso de tronzar piedra, debe encargarse de una aspira- ción de polvo adecuada. La herramienta eléctrica se puede utilizar para el lijado con papel de lija con los útiles de lijado admisibles. La herramienta eléctrica no debe utilizarse para el lijado de materiales de piedra con coronas diamantadas para tala- drar. Componentes principales La numeración de los componentes representados se refiere a la imagen de la herramienta eléctrica en la página ilustrada. (1) Palanca de desenclavamiento de la cubierta protecto-

(2) Flecha de sentido de giro en la carcasa (3) Palanca (4) Interruptor de conexión/desconexión (5) Rueda preselectora de revoluciones (6) Acumulador

(7) Tecla de desenclavamiento del acumulador

(8) Empuñadura adicional amortiguadora de vibraciones (superficie de empuñadura aislada) (9) Empuñadura adicional estándar (zona de agarre aisla- da)

(10) Cubierta protectora para amolar (11) Cubierta protectora para tronzar

(14) Cubierta para tronzar (15) Disco tronzador X-LOCK

(17) Empuñadura (zona de agarre aislada) (18) Alojamiento X-LOCK (19) Protección para las manos

(20) Disco de apoyo X-LOCK para discos de fibras

(24) Cepillo cónico X-LOCK

(26) Cubierta de aspiración para tronzar con carro guía

Estos accesorios no corresponden al material que se adjunta de serie. Datos técnicos Amoladora angular GWX 18V-11 S Número de artículo 3 601 JN4 2.. Tensión nominal V= 18 Número de revoluciones nomi- nal

3000–9000 Máx. diámetro de disco abrasi- vo/diámetro de plato lijador de goma mm 125 Desconexión de retroceso ● Protección contra rearranque ● Freno de marcha por inercia ● Desconexión de choque ● Preselección de revoluciones ● Peso

y en el almacenamiento °C –20...+50 Acumuladores compatibles GBA 18V... ProCORE18V... Acumuladores recomendados GBA18V... ≥4.0Ah ProCORE18V... ≥4.0Ah Cargadores recomendados GAL18... GAX18... GAL36...

Medido a 20−25°C con acumuladorProCORE18V 12.0Ah

dependiente del acumulador utilizado (6), de la cubierta protec- tora utilizada ((11), (10), (14)) y de la empuñadura adicional utilizada ((9), (8)) C) potencia limitada a temperaturas <0°C Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac. Información sobre ruidos y vibraciones Valores de emisión de ruidos determinados segúnENIEC62841-2-3. Bosch Power Tools 1 609 92A A99 | (27.01.2025)50 | Español El nivel de ruidos valorado conA de la herramienta eléctrica asciende típicamente a: Nivel de presión acústica85dB(A); nivel de potencia acústica93dB(A). Inseguridad K=3dB. ¡Utilice protección para los oídos! Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados según ENIEC62841-2-3: Amolado superficial (desbastado) y tronzado:

El amolado de chapas finas o de otros materiales que vibran ligera- mente y tienen una gran superficie puede conducir a un aumento del valor de emisión de ruidos de hasta 15dB. Es posible reducir el au- mento de la emisión acústica mediante el uso de esteras de amorti- guación pesadas adecuadas. Una mayor emisión de ruidos debe te- nerse en cuenta tanto en la evaluación de riesgos de la potencia de ruidos así como en la selección de una protección auditiva adecuada. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Desconexión de retroceso En el caso de un repentino contragolpe de la herramienta eléctrica, p. ej. bloqueo en el corte de separación, se interrumpe electrónicamente la alimentación de corriente del motor. Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (4) en la posición de desconexión y conecte de nuevo la herramienta eléctrica. Protección contra rearranque RESTARTPROTECTION La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctri- ca tras un corte de la alimentación eléctrica. Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (4) en la posición de desconexión y conecte de nuevo la herramienta eléctrica. Freno de marcha por inercia La herramienta eléctrica cuenta con el sistema de freno electrónico de Bosch (Bosch X-Brake System). Tras la desconexión, el útil de amolar alcanza a detenerse dentro de unos pocos se- gundos. Esto significa una reducción significati- va del tiempo de marcha por inercia respecto a amoladoras angulares sin este freno, lo cual permite depositar antes la herramienta eléctrica. Desconexión de choque La desconexión de choque integrada desconecta la herra- mienta eléctrica, tan pronto ésta incide en el suelo tras una caída. Para la nueva puesta en marcha, coloque el interrup- tor de conexión/desconexión (4) en la posición de descone- xión y conecte de nuevo la herramienta eléctrica. Protocolización de datos En esta herramienta eléctrica está activado el registro de datos. Preselección de revoluciones Con la rueda de ajuste de la preselección del número de revoluciones (5) puede preseleccionar el número de revoluciones ne- cesario también durante el servicio. Los valores indicados en la siguiente tabla son solamente valores de orientación. Material Aplicación Útil Posición rueda de ajuste Metal Decapado de pintura Hoja lijadora 2–3 Metal Cepillado, desoxidación Cepillo de vaso, hoja lijadora 3 Acero inoxidable Lijado Disco abrasivo/Disco de fibras 4–6 Metal Desbastado Disco abrasivo 6 Metal División Disco de tronzar 6 Piedra División Disco tronzador diamantado 6 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 51 u Las revoluciones admisibles del accesorio deberán ser como mínimo iguales a las revoluciones máximas indi- cadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir desprendidos. Escalón de preselección de revolu- ciones [min

Los valores indicados de los escalones de números de revo- luciones son valores de orientación. Acumulador Bosch también vende herramientas eléctricas accionadas por acumulador sin acumulador. En el embalaje puede ver si un acumulador está incluido en el volumen de suministro de su herramienta eléctrica. Carga del acumulador u Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de io- nes de litio empleados en su herramienta eléctrica. Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso. Montaje del acumulador Desplace el acumulador cargado en el alojamiento del acu- mulador, hasta que encastre perceptible. Desmontaje del acumulador Para la extracción del acumulador, presione la tecla de de- senclavamiento y retire el acumulador. No proceda con brusquedad. El acumulador dispone de 2etapas de enclavamiento para evitar que se salga en el caso de un accionamiento acciden- tal de la tecla de desenclavamiento del acumulador. Mien- tras la batería esté montada en la herramienta eléctrica, per- manecerá retenida en su posición mediante un resorte. Indicador del estado de carga del acumulador Indicación: No cada tipo de acumulador dispone de un indi- cador de estado de carga. Los LEDs verdes del indicador del estado de carga del acu- mulador indican el estado de carga del acumulador. Por mo- tivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada. Presione la tecla del indicador de estado de carga o , para indicar el estado de carga. Esto también es posible con el acumulador desmontado. Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse. Tipo de acumulador GBA18V... Diodo luminoso (LED) Capacidad Luz permanente 3× verde 60–100% Luz permanente 2× verde 30–60% Luz permanente 1× verde 5–30% Luz intermitente 1× verde 0–5% Tipo de acumulador ProCORE18V... Diodo luminoso (LED) Capacidad Luz permanente 5× verde 80–100% Luz permanente 4× verde 60–80% Luz permanente 3× verde 40–60% Luz permanente 2× verde 20–40% Luz permanente 1× verde 5–20% Luz intermitente 1× verde 0–5% Indicaciones para el trato óptimo del acumulador Proteja el acumulador de la humedad y del agua. Únicamente almacene el acumulador en el margen de tem- peratura desde −20°C hasta 50°C. P.ej., no deje el acumu- lador en el coche en verano. Limpie de vez en cuando las rejillas de refrigeración del acu- mulador con un pincel suave, limpio y seco. Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. Observe las indicaciones referentes a la eliminación. Montaje u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. Bosch Power Tools 1 609 92A A99 | (27.01.2025)52 | Español Montar el dispositivo protector u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. Indicación: Tras la rotura del disco abrasivo durante el servi- cio o en caso de daño de los dispositivos de apoyo en la ca- peruza protectora/en la herramienta eléctrica, la herramien- ta eléctrica debe enviarse de inmediato al servicio técnico, ver las direcciones en el apartado "Servicio técnico y aten- ción al cliente". Cubierta protectora para amolar Coloque la cubierta protectora (10) sobre el alojamiento en la herramienta eléctrica, hasta que coincidan las le- vas de codificación de la cubierta pro- tectora con el alojamiento. Presione y sujete en ello la palanca de desencla- vamiento (1). Presione la cubierta protectora (10) sobre el cuello del husillo hasta que el collar de la cubierta protectora quede asentada en la brida de la herramienta eléctrica y gire la cubierta protectora, hasta que encastre de forma claramente audible. Adapte la posición de la caperuza protectora (10) a las nece- sidades del paso de trabajo. Para ello, presione la palanca de desenclavamiento (1) hacia arriba, y gire la cubierta pro- tectora (10) a la posición deseada. u Ajuste siempre la cubierta protectora(10) de modo que las levas de la palanca de desenclavamiento (1) encajen en las correspondientes aberturas de la cu- bierta protectora(10). u Ajuste la cubierta protectora (10) de modo que se evi- te una proyección de chispas en dirección del opera- dor. u ¡La cubierta protectora(10) sólo debe dejarse girar en el sentido de giro del accesorio accionando la palanca de desenclavamiento(1) ! De lo contrario, la herra- mienta eléctrica no se debe seguir utilizado bajo nin- guna circunstancia y debe entregarse al servicio de atención al cliente. Indicación: Las levas de codificación en la cubierta protec- tora (10) garantizan que sólo se pueda montar una cubierta protectora adecuada para la herramienta eléctrica. Cubierta protectora para tronzar u Utilice para tronzar siempre la cubierta protectora pa- ra tronzar(11) o la cubierta protectora para amolar (10) junto con la cubierta para tronzar (14). u En el caso de tronzar piedra, debe encargarse de una aspiración de polvo adecuada. La cubierta protectora para tronzar(11) se monta como la cubierta protectora para amolar(10). Cubierta para tronzar de metal Monte la cubierta para tronzar(14) de metal en la cubierta protectora para amolar(10) (ver figuraA): Gire hacia atrás el estribo de sujeción (➊). Coloque la cubierta(14) en la cu- bierta protectora para amolar(10) (➋). Presione firmemen- te el estribo de sujeción en la cubierta protectora(10) (➌). Para el desmontaje (ver figuraB), presione el botón en el es- tribo de sujeción (➊) y gírelo hacia atrás (➋). Retire la cubierta(14) de la cubierta protectora(10) (➌). Cubierta para tronzar de plástico Coloque la cubierta para tronzar(14) de plástico en la cu- bierta protectora para amolar(10) (ver figuraC). La cubierta(14) encaja de forma audible y visible en la cubierta protectora(10). Para el desmontaje (ver figuraD) desenclave la cubierta(14) en la cubierta protectora(10) (➊), a la iz- quierda o a la derecha, y retire la cubierta (➋). Cubierta de aspiración para tronzar con carro guía La cubierta de aspiración para tronzar con carro guía(26) se monta como la cubierta protectora para amolar. Mediante la fijación de la empuñadura adicional(9)/(8) a través del estribo en la cubierta de aspiración en la carcasa del engranaje, la herramienta eléctrica queda firmemente unida a la cubierta de aspiración. Puede conectarse un aspi- rador Bosch adecuado a la cubierta de aspiración con carro guía(26). Para ello, introduzca la manguera de aspiración con el adaptador de aspiración en el racor de alojamiento previsto de la cubierta de aspiración. Indicación: La fricción generada por el polvo en la manguera de aspiración y en los accesorios durante la aspiración causa una carga electrostática que el usuario puede sentir como una descarga estática (dependiendo de los factores ambien- tales y de su estado fisiológico). En general, Bosch reco- mienda el uso de una manguera de aspiración antiestática (accesorio) para aspirar polvo fino y materiales secos. Protección de las manos u Monte siempre la protección de las manos para los tra- bajos con el plato lijador de goma(20) o con el cepillo de corona/cepillo cónico/corona diamantada para ta- ladrar (19). Fije la protección de las manos(19) con la empuñadura adicional(9)/(8). Empuñadura adicional estándar/empuñadura adicional amortiguadora de vibraciones Atornille la empuñadura adicional(9)/(8), dependiente de la modalidad de trabajo, a la derecha o la izquierda de la ca- beza del engranaje. u Utilice su herramienta eléctrica sólo con la empuñadu- ra adicional (9)/(8). u No siga utilizando la herramienta eléctrica, si la empu- ñadura adicional (9)/(8) está dañada. No haga ningu- na modificación en la empuñadura adicional (9)/(8). La empuñadura adicional antivibratoria(8) amortigua las vibra- 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 53 ciones, lo cual permite trabajar de forma más cómoda y se- gura. Montaje y desmontaje de la herramienta abrasiva Observe las instrucciones especiales de montaje de los útiles de inserción X-LOCK. u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. u Utilice sólo útiles X-LOCK originales, que llevan el logotipo X-LOCK. Solamente con útiles X-LOCK originales está ase- gurado, que se observe el grosor de sujeción de como máx. 1,6mm. Un mayor grosor de sujeción puede condu- cir a una sujeción insegura, como resultado de lo cual la herramienta de sujeción podría aflojarse. u Los útiles X-LOCK no necesitan bridas adicionales de su- jeción y apoyo. u Asegúrese de que el útil así como el soporte no estén de- formados y estén libres de suciedad y partículas. Observe las dimensiones de los útiles abrasivos. Asegúrese de que ambos salientes de encastre X-LOCK es- tén abiertos (ver la figura siguiente), antes de montar el útil X-LOCK. Si es necesario, limpie la zona entre los dos salientes de en- castre X-LOCK. Montaje de la herramienta abrasiva ➊ Coloque el disco abrasivo/disco tronzador/disco abrasi- vo de láminas centrado y paralelo a la superficie de apo- yo, así como con el lado correcto hacia arriba, sobre el alojamiento X-LOCK. ➋ Presione el disco en dirección del alojamiento. ➌ El disco encastra de forma audible. No accione en ello la palanca (3). (3) u Tras el montaje, verifique que el borde de la herra- mienta abrasiva (

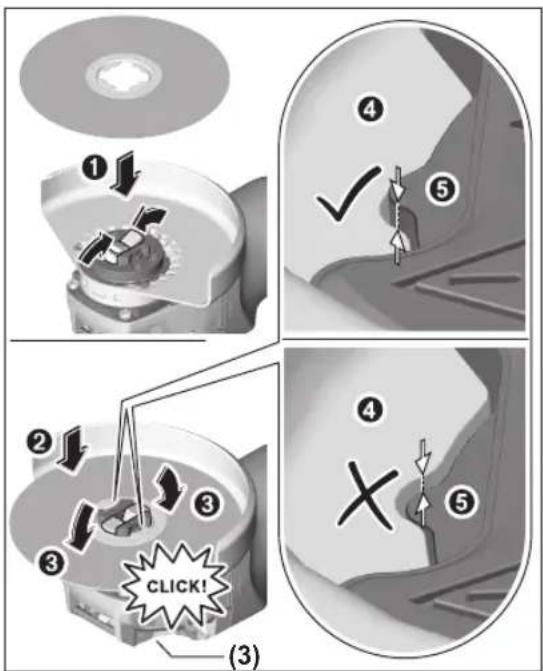

) no sea más alto que la superficie de referencia (

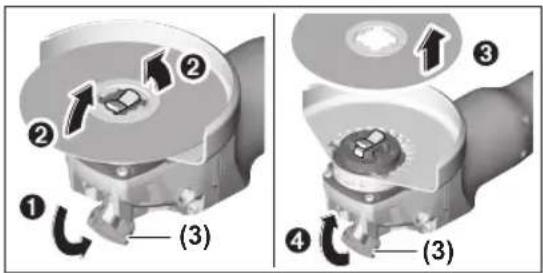

) y, por lo tanto, esté montada correc- tamente. Si el borde es más alto, se debe limpiar el alojamiento o la herramienta abrasiva no debe utili- zarse. Antes del desmontaje del disco abrasivo/disco tronza- dor/disco abrasivo de láminas: asegúrese de que la herra- mienta eléctrica se haya detenido. Desmontar el útil de amolar

Abra la palanca (3). ➋ El disco abrasivo/disco tronzador/disco abrasivo de lá- minas se desprende. ➌ El disco abrasivo/disco tronzador/disco abrasivo de lá- minas se puede retirar. (3) (3) Útiles abrasivos admisibles Usted puede utilizar todos los útiles abrasivos nombrados en estas instrucciones de servicio. El número de revoluciones admisible [min

] o bien la veloci- dad periférica [m/s] de los útiles abrasivos utilizados debe corresponder como mínimo a las indicaciones en la siguiente tabla. Bosch Power Tools 1 609 92A A99 | (27.01.2025)54 | Español Observe por ello el número de revoluciones o bien la velo- cidad periférica admisible en la etiqueta del útil abrasivo. máx. [mm] [°] D b s α [min

Levigatura con foglio abrasivo:

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las Directivas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Amoladora angular Nº de artículo
