BRUKSANVISNING GWX 18V11 S Professional BOSCH

(23) X-LOCK-kopbørste

(24) X-LOCK-konusbørste

(8) Vibrasjonsdempende ekstrahåndtak (isolert grepsflate) (9) Standard ekstrahåndtak (isolert grepsflate)

(17) Håndtak (isolert grepsflate) (18) X-LOCK-holder (19) Håndbeskyttelse

(23) X-LOCK-koppbørste

(24) X-LOCK-børste konisk

Avhengig av batteriet (6), vernedekselet ((11), (10), (14)) og ekstrahåndtaket ((9), (8)) som brukes C) begrenset ytelse ved temperaturer <0°C Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold tilENIEC62841-2-3. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå85dB(A); lydeffektnivå93dB(A). Usikkerhet K=3dB. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K målt i henhold til ENIEC62841-2-3: Overflatesliping (skrubbing) og kappesliping:

Sliping av tynne plater eller andre lett vibrerende materialer med stor overflate kan medføre en økning av støyemisjonen på opptil 15 dB. Med egnede tunge isolasjonsmatter kan økningen av støyemisjonen reduseres. Det må tas hensyn til den høyere støyemisjonen både ved risikovurderingen av støyen og valg av egnet hørselvern. Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Bosch Power Tools 1 609 92A A99 | (27.01.2025)122 | Norsk Tilbakeslagsutkobling Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. For å slå på igjen setter du på-/av-bryteren (4) i utkoblet posisjon og slår på elektroverktøyet på nytt. Beskyttelse mot ny innkobling RESTARTPROTECTION Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen. For å slå på igjen setter du av/på-bryteren (4) i utkoblet stilling og slår på elektroverktøyet på nytt. Utløpsbrems Elektroverktøyet er utstyrt med det elektroniske bremsesystemet Bosch X-Brake System. Når slipeverktøyet slås av, stopper det i løpet av få sekunder. Dette betyr en forkortelse av stopptiden på ca. % i forhold til vinkelslipere uten utløpsbrems, slik at det er mulig å legge fra seg elektroverktøyet raskere. Utkobling ved slag Hvis du mister elektroverktøyet, kobles det ut av den integrerte utkoblingen ved slag idet det treffer bakken. For å slå på igjen setter du på-/av-bryteren (4) i utkoblet posisjon og slår på elektroverktøyet på nytt. Dataregistrering Dataregistreringen er aktivert på dette elektroverktøyet. Turtallsinnstilling Med hjulet for turtallsinnstilling (5) kan du stille inn nødvendig turtall også under arbeidet. Tabellen gir en oversikt over anbefalte produkter. Materiale Bruksområde Innsatsverktøy Innstillingshjulets posisjon Metall Fjerning av maling Slipeblad 2–3 Metall Børste, fjerne rust Stålbørste/slipeskive 3 Rustfritt stål Slipe Slipeskive/fiberskive 4–6 Metall Grovsliping Slipeskive 6 Metall Kappe Kappeskive 6 Stein Kappe Diamantkappeskive 6 u Det nominelle turtallet til tilbehøret må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet . Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges. Trinn turtallsinnstilling [o/min]

De angitte verdiene for turtallstrinnene er veiledende. Batteri Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy. Lade batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk. Sette inn batteriet Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig. Ta ut batteriet For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt. Batteriethar tolåsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappentrykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsNorsk | 123 Indikator for batteriladenivå Merknad: Ikke alle batterityper er utstyrt med ladenivåindikator. De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet. Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også når batteriet er tatt ut. Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut. Batteritype GBA 18V... Lysdiode Kapasitet Lyser kontinuerlig 3 × grønt 60–100% Lyser kontinuerlig 2 × grønt 30–60% Lyser kontinuerlig 1 × grønt 5–30% Blinker 1 × grønt 0–5% Batteritype ProCORE18V... Lysdiode Kapasitet Lyser kontinuerlig 5 × grønt 80–100% Lyser kontinuerlig 4 × grønt 60–80% Lyser kontinuerlig 3 × grønt 40–60% Lyser kontinuerlig 2 × grønt 20–40% Lyser kontinuerlig 1 × grønt 5–20% Blinker 1 × grønt 0–5% Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må oppbevares ved temperatur fra −20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren. Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. Montere verneinnretning u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Legg vernedekselet (10) på festet på elektroverktøyet. Kodetappene på vernedekselet skal stemme overens med festet. Mens du gjør dette, trykker du på utløserspaken (1) og holder den inne. Trykk vernedekselet (10) på spindelhalsen helt til kragen på vernedekselet sitter på flensen til elektroverktøyet, og drei vernedekselet til det høres at det festes. Tilpass plasseringen av vernedekselet (10) etter arbeidsoperasjonen. Dette gjør du ved å trykke utløserspaken (1) opp og dreie vernedekselet (10) til ønsket stilling. u Still alltid inn vernedekselet (10) slik at begge tappene på utløserspaken (1) griper inn i de tilsvarende utsparingene til vernedekselet (10). u Still inn vernedekselet (10) slik at gnistregn i retning brukeren unngås. u I tilbehørets dreieretningen(10) skal vernedekselet bare kunne dreies ved aktivering av utløserspaken(1) ! Ellers må elektroverktøyet ikke brukes videre og må leveres til kundeservice. Merknad: Kodetappene på vernedekselet (10) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Vernedeksel for kapping u Ved kapping må du alltid bruke vernedekselet for kapping(11) eller vernedekselet for sliping (10) sammen med beskyttelsen for kapping (14). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping(11) monteres som vernedekselet for sliping(10). Deksel for kapping av metall Montere beskyttelsen for kapping(14) av metall på vernedekselet for sliping(10) (se bildeA): Sving festebøylen tilbake (➊). Sett beskyttelsen(14) på vernedekselet for sliping(10) (➋). Trykk festebøylen fast på vernedekselet(10) (➌). For å demontere (se bildeB) trykker du på knappen på festebøylen (➊) og svinger den tilbake (➋). Trekk beskyttelsen(14) fra vernedekselet (10) (➌). Bosch Power Tools 1 609 92A A99 | (27.01.2025)124 | Norsk Deksel for kapping av plast Sett beskyttelsen for kapping(14) av plast på vernedekselet for sliping(10) (se bildeC). Beskyttelsen(14) festes hørbart på vernedekselet(10). For å demontere (se bildeD) løsner du beskyttelsen(14) på vernedekselet(10) (➊) til venstre eller høyre og trekker beskyttelsen av (➋). Støvavsugsdeksel for kapping med styreskinner Avsugshetten for kapping med føringsslisse(26) monteres som vernedekselet for sliping. Ekstrahåndtaket(9)/(8) festes av bøylen på vernedekselet, helt til girkassehuset, slik at elektroverktøyet blir fast forbundet med vernedekselet. En egnet støvsuger fra Bosch kan kobles til støvavsugsdekselet med føringsslisse(26). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på støvavsugsdekselet. Merknad: Friksjonen som oppstår av støvet i sugeslangen og tilbehøret under arbeidet forårsaker en elektrostatisk oppladning som brukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og brukerens fysiologiske tilstand). Bosch anbefaler generelt å bruke en antistatisk sugeslange (tilbehør) til fjerning av fint støv og tørre materialer. Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (20) eller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (19). Fest håndbeskyttelsen(19) med ekstrahåndtaket(9)/(8). Standard ekstrahåndtak / vibrasjonsdempende ekstrahåndtak Skru fast ekstrahåndtaket(9)/(8) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. u Bruk ikke elektroverktøyet uten ekstrahåndtaket (9)/ (8). u Du må ikke fortsette å bruke elektroverktøyet hvis ekstrahåndtaket (9)/(8) er skadet. Du må ikke foreta noen endringer på ekstrahåndtaket(9)/(8). Det vibrasjonsdempende ekstrahåndtaket(8) gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. Montere og demontere slipeverktøy Vær oppmerksom på de spesielle monteringsanvisningene i forbindelse med X-LOCK-innsatsverktøy. u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. u Bruk bare originale X-LOCK-innsatsverktøy som er merket med X-LOCK-logoen. Bare originale X-LOCK- innsatsverktøy sikrer at fastspenningstykkelsen på maks. 1,6mm overholdes. En høyere fastspenningstykkelse kan føre til usikker fastspenning, slik at spennverktøyet kan løsne. u X-LOCK-innsatsverktøy trenger ingen ekstra spenn- og støtteflenser. u Det må ikke finnes smuss og partikler på innsatsverktøyet og festet, og de må ikke være deformert. Vær oppmerksom på målene til slipeverktøyet. Kontroller at begge X-LOCK-låsene er åpnet (se bildet under) før du monterer X-LOCK-innsatsverktøyet. Rengjør eventuelt området mellom de to X-LOCK-låsene. Montere slipeverktøy ➊ Legg slipe-/kappe-/lamellslipeskiven sentrert og parallelt med anleggsflaten og med riktig side opp på X- LOCK-holderen. ➋ Trykk skiven i retning holderen. ➌ Det høres at skiven låses. Du må ikke aktivere håndtaket (3). (3) u Kontroller etter monteringen at kanten på slipeverktøyet (

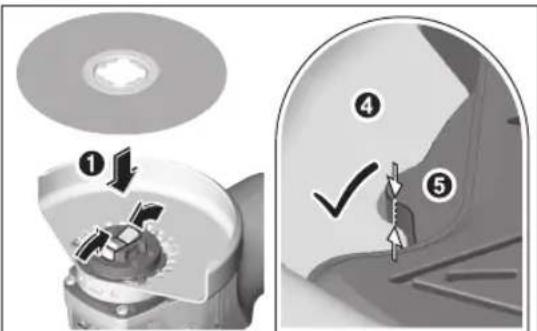

) ikke er høyere enn referanseflaten

) og dermed er riktig montert. Hvis kanten ligger høyere, må holderen rengjøres, eller slipeverktøyet må ikke brukes. Før demontering av slipe-/kappe-/lamellslipeskiven: Kontroller at elektroverktøyet er stoppet. Demontere slipeverktøy

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
