125 6 10 >0 9000 80 Girar el cabezal del engranaje (ver figuraE) u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. Puede girar la cabeza del engranaje en pasos de 90 °. De es- te modo, el interruptor de conexión/desconexión puede si- tuarse en una posición de manejo más adecuada para casos especiales, p.ej. para zurdos. Desenrosque totalmente los 4 tornillos(➊). Gire la cabeza del engranaje cuidadosamente y sin quitarla de la caja has- ta la nueva posición(➋).Apriete de nuevo firmemente los 4 tornillos(➌). Aspiración de polvo y virutas El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y meta- les, puede ser nocivo para la salud. El contacto y la inspira- ción de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermeda- des respiratorias. Ciertos polvos como los de roble, encina y haya son conside- rados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialis- tas. – A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los ma- teriales a trabajar. u Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente. Operación u No cargue demasiado la herramienta eléctrica, para que no se llegue a la detención. u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. u Precaución al cortar en paredes portantes, ver aparta- do "Indicaciones respecto a resistencia estática". u Fije la pieza de trabajo en tornillo de banco, a menos que quede segura por su propio peso. u Tras una fuerte carga, deje funcionar la herramienta eléctrica unos minutos al régimen de ralentí, para que se enfríe el útil. u No utilice la herramienta eléctrica con un montante para tronzar. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. Instrucciones para la operación Desbastado u Utilice siempre la cubierta protectora para amolado al desbastar con medios abrasivos aglomerados(10). u No utilice nunca discos tronzadores para el desbasta- do. u En el desbastado, la cubierta protectora para tronzar(11) o la cubierta protectora para amolar(10) con la cubierta montada para trozar(14) pueden en- trar en contacto con la pieza de trabajo y ocasionar una pérdida de control. Con un ángulo de aplicación de 30° hasta 40° se obtiene el mejor resultado en el trabajo de desbastado. Mueva la herra- mienta eléctrica en ambos sentidos con una presión modera- da. Así, la pieza de trabajo no se calienta demasiado, no se descolora y no se generan estrías. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsEspañol | 55 u Cuando se utilicen discos aglomerados homologados tan- to para tronzar como para desbastar, se debe utilizar la cubierta protectora para tronzar(11) o la cubierta pro- tectora para amolar(10) con la cubierta montada para tronzar(14). Amolado de superficies con disco abrasivo de láminas u Al amolar con disco abrasivo de láminas, utilice siem- pre la cubierta protectora para amolar(10). Con el disco abrasivo de láminas (accesorio) puede mecani- zar también superficies abombadas y perfiles. Los discos abrasivos de láminas tienen una vida útil significativamente más larga, un nivel de ruidos más reducido y temperaturas de desbastado más bajas que los discos abrasivos conven- cionales. Lijado de superficies con plato lijador u Al realizar trabajos con el plato lijador de goma (20) monte siempre la protección para las manos (19). El lijado con plato lijador puede realizarse sin cubierta pro- tectora. El orden del montaje se puede ver en la página ilustrada. Cepillo de vaso / cepillo de discos / cepillo cónico u Al cepillar con cepillos de discos, utilice siempre la cu- bierta protectora para amolar(10). El cepillado con cepillos de corona/cepillos cónicos puede realizarse sin cubierta protectora. u Al realizar trabajos con el cepillo de corona o el cepillo cónico monte siempre la protección para las manos(19). u Los alambres de los cepillos de discos pueden quedar atrapados en la cubierta protectora y romperse, si se sobrepasan las dimensiones máximas permitidas de los cepillos de discos. El orden del montaje se puede ver en la página ilustrada. Tronzado de metal u Al tronzar metal con discos de tronzar aglomerados o con discos de tronzar diamantados, utilice siempre la cubierta protectora para tronzar(11) o la cubierta protectora para amolar(10) con cubierta montada pa- ra tronzar(14). u En caso de utilizar la cubierta protectora para amolar(10) para trabajos de tronzado con discos de tronzar aglomerados, existe un mayor riesgo de estar expuesto a chispas y partículas, así como a fragmen- tos de disco en caso de rotura del mismo. Al tronzar, trabaje con un avance moderado, adaptado al material a labrar. No aplique presión sobre el disco tronza- dor, no lo incline ni oscile. No frene los discos tronzadores salientes por contrapresión lateral. Conduzca la herramienta eléctrica siempre con un movimiento en senti- do contrario. Si no, existe peligro que la herramienta salga incontrolada- mente del corte. Al tronzar perfiles y tubos de sección cuadrada, lo mejor es utilizar la sección transversal más pequeña. Tronzado de piedra u Al tronzar piedra con discos de tronzar aglomerados o con discos de tronzar diamantados para piedra/hormi- gón, utilice siempre la cubierta de aspiración para tronzar con carro guía(26) o la cubierta protectora para tronzar(11) o la cubierta protectora para amolar (10) con cubierta montada para tronzar(14). u En el caso de tronzar piedra, debe encargarse de una aspiración de polvo adecuada. u Colóquese una mascarilla antipolvo. u La herramienta eléctrica sólo debe utilizarse para tronzado/amolado en seco. u En caso de utilizar la cubierta protectora para tronzar(11), la cubierta protectora para amolar(10) o la cubierta protectora para amolar(10) con cubierta montada para tronzar(14) en aplicaciones de tronza- do y amolado en hormigón o mampostería, existe una mayor concentración de polvo, así como un mayor riesgo de perder el control de la herramienta eléctri- ca, lo que puede provocar un contragolpe. Para tronzar piedra se recomienda emplear un disco de tron- zar diamantado. En el caso de la utilización de la cubierta de aspiración para el tronzado con carro guía(26), la aspiradora debe estar au- torizada para la aspiración de polvo de piedra. Bosch ofrece aspiradoras adecuadas. Conecte la herramienta eléctrica y co- lóquela con la parte delantera del ca- rro guía sobre la pieza de trabajo. Des- place la herramienta eléctrica con un avance moderado, adecuado para el material a mecanizar. Al tronzar materiales muy duros, p. ej. hormigón con alto contenido de sílice, el disco tronzador diamantado puede sobrecalentarse y dañarse por ello. Una corona de chispas rotante con el disco tronzador diamantado indica claramen- te esto. En este caso, interrumpa el proceso de tronzado y permita que el disco tronzador diamantado funcione sin carga con número de revoluciones alto durante un breve período de tiempo para enfriarlo. La disminución notoria del avance del trabajo y una corona de chispas periféricas son síntomas de discos tronzadores diamantados sin filo. Pueden afilarlos de nuevo mediante cortes cortos en material abrasivo, p. ej. piedra arenisca cal- cárea. Bosch Power Tools 1 609 92A A99 | (27.01.2025)56 | Español Tronzado de otros materiales u Al tronzar materiales como plástico, materiales com- puestos, etc., con discos de tronzar aglomerados o con discos de tronzar Carbide Multi Wheel, utilice siempre la cubierta protectora para tronzar(11) o la cubierta protectora para amolar(10) con cubierta montada para tronzar (14). Mediante la utilización de la cubierta de aspiración con carro guía(26) logra una mejor aspiración del polvo. Trabajos con coronas diamantadas para taladrar u Utilice únicamente coronas diamantadas para taladrar en seco. u Monte siempre la protección para las manos al realizar trabajos con coronas diamantadas para taladrar(19). No coloque la corona diamantada para taladrar en paralelo a la pieza de trabajo. Sumerja en la pieza en diagonal y con movimientos circulares. Así se consigue una refrigeración óptima y una mayor vida útil de la corona diamantada para taladrar. Indicaciones respecto a la resistencia estática Las ranuras en los muros portantes están sujetas a la norma- tiva específica de cada país. Estas prescripciones deben cumplirse imprescindiblemente. Antes de comenzar el tra- bajo, consulte el ingeniero estructural responsable, el arqui- tecto o el responsable de la construcción. Puesta en marcha Conexión/desconexión Para la puesta en servicio de la herramienta eléctrica des- place el interruptor de conexión/desconexión (4) hacia de- lante. Para fijar el interruptor de conexión/desconexión (4), pre- sione el interruptor de conexión/desconexión (4) por delan- te hacia abajo, hasta que encastre. Para desconectar la herramienta eléctrica, suelte el inte- rruptor de conexión/desconexión (4) o si está bloqueado, presione brevemente el interruptor de conexión/descone- xión (4) por detrás hacia abajo y luego suéltelo. u Compruebe los útiles abrasivos antes del uso. El útil abrasivo debe estar montado correctamente y debe poder girar libremente. Realice una marcha de prueba de como mínimo 1 minuto sin carga. No utilice útiles abrasivos dañados, excéntricos o que vibran. Los úti- les abrasivos dañados pueden estallar y originar lesiones. Mantenimiento y servicio Mantenimiento y limpieza u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. u Siempre mantenga limpias la herramienta eléctrica y las rejillas de ventilación para trabajar con eficacia y fiabilidad. Guarde y maneje los accesorios cuidadosamente. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Los dibujos de des- piece e informaciones sobre las piezas de recambio los po- drá obtener también en: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosa- mente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10dígitos que fi- gura en la placa de características del producto. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la reco- gida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 México Robert Bosch, S. de R.L. de C.V. Calle Robert Bosch No.405 C.P. 50071 Zona Industrial, Toluca– Estado de México Tel.: (52) 55 528430-62 Tel.: 800 6271286 www.boschherramientas.com.mx Encontrará más direcciones del servicio técnico en: www.bosch-pt.com/serviceaddresses Transporte Los acumuladores de iones de litio recomendados están su- jetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser trans- portados por carretera por el usuario sin más imposiciones. En el caso de un envío por terceros (p. ej., transporte aéreo o agencia de transportes) deberán considerarse las exigen- cias especiales en cuanto a su embalaje e identificación. En ese caso deberá recurrirse a un experto en mercancías peli- grosas al preparar la pieza para su envío. Únicamente envíe acumuladores si su carcasa no está daña- da. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también la nor- mativa nacional aplicable. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsPortuguês | 57 Eliminación Las herramientas eléctricas, acumuladores, ac- cesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas, acumu- ladores o pilas a la basura! Sólo para los países de laUE: Las herramientas eléctricas que ya no se puedan utilizar y acumuladores/baterías defectuosos o usados deben dese- charse por separado. Utilice los sistemas de recogida previs- tos. Si se eliminan de forma inadecuada, los residuos de apara- tos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posi- ble presencia de sustancias peligrosas. Acumuladores/pilas: Iones de Litio: Por favor, observe las indicaciones en el apartado Transpor- te (ver "Transporte", Página56). El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Português Instruções de segurança Instruções gerais de segurança para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança Bosch Power Tools 1 609 92A A99 | (27.01.2025)58 | Português antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Manuseio e utilização cuidadosos de ferramentas com acumuladores u Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. u Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. u Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto- circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. u No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. u Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. u Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão. u Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsPortuguês | 59 Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. u Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados. Instruções de segurança para rebarbadoras Indicações de segurança comuns para operações de desbaste, lixamento, escovagem com arame ou corte: u Esta ferramenta elétrica foi concebida para funcionar como uma rebarbadora, lixadeira, escova de arame, abridora de furos ou ferramenta de corte. Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves. u Operações como polimento não devem ser realizadas com esta ferramenta elétrica. A execução de operações para as quais a ferramenta elétrica não foi concebida pode acarretar riscos e provocar lesões. u Não converter esta ferramenta elétrica para uma utilização para a qual não tenha sido especificamente concebida e especificada pelo fabricante da ferramenta. Uma tal conversão poderá resultar na perda de controlo e causar ferimentos graves. u Não utilize acessórios que não tenham sido especificamente concebidos e recomendados pelo fabricante da ferramenta. Mesmo que seja possível adaptar o acessório à sua ferramenta elétrica, isso não constitui uma garantia de utilização segura. u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. u O diâmetro externo e a espessura do acessório devem ser compatíveis com a potência nominal da sua ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados. u As dimensões da fixação do acessório têm de ser compatíveis com o hardware de instalação da ferramenta elétrica. Os acessórios não compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão provocar a perda de controlo. u Não utilize um acessório danificado. Antes de cada utilização, inspecione os acessórios como, por exemplo, discos abrasivos quanto a presença de lascas e fissuras, prato de apoio quanto à presença de fissuras ou desgaste excessivo, escova de arame quanto à presença de fios soltos ou partidos. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si e às outras pessoas do plano do acessório rotativo e faça funcionar a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste. u Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de proteção. Consoante o caso, use máscara de proteção contra pó, proteções auriculares, luvas e um avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou da peça de trabalho. Os óculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas aplicações. A máscara de proteção contra pó ou máscara respiratória devem ter capacidade para filtrar as partículas geradas numa determinada aplicação. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição. u Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da área de trabalho imediata. u Segure a ferramenta elétrica nas superfícies de agarrar isoladas, só ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos. O contacto com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica também "sob tensão" e pode dar um choque elétrico ao operador. u Nunca pouse a ferramenta elétrica até que o acessório tenha parado por completo. Caso contrário, o acessório rotativo pode engatar na superfície e fazer-lhe perder o controlo da ferramenta elétrica. u Nunca coloque a ferramenta elétrica em funcionamento enquanto a transporta. O contacto acidental do acessório rotativo com a sua roupa pode puxar o acessório na direção do seu corpo. u Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar o pó para o interior da carcaça e a acumulação excessiva de pós metálicos poderá provocar riscos de natureza elétrica. u Não utilize a ferramenta elétrica junto a materiais inflamáveis. As faíscas produzidas podem inflamar esses materiais. u Não utilize acessórios que necessitem de refrigerantes líquidos. A utilização de água ou de outros refrigerantes líquidos poderá resultar em eletrocussão ou choque elétrico. Bosch Power Tools 1 609 92A A99 | (27.01.2025)60 | Português Efeito de coice e indicações relacionadas: O efeito de coice é uma reação súbita a um disco rotativo, prato de apoio, escova ou outro acessório entalado ou bloqueado. O entalamento ou bloqueio provoca uma paragem rápida do acessório rotativo que, por sua vez, faz com que a ferramenta elétrica descontrolada seja impelida na direção oposta à rotação do acessório no ponto do bloqueio. Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de bloqueio pode penetrar a superfície do material, fazendo com que o disco suba ou salte. O disco poderá então saltar na direção do utilizador ou para longe deste, dependendo da direção do movimento do disco no ponto de entalamento. Os discos abrasivos também podem partir-se nestas condições. O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de utilização da ferramenta elétrica e pode ser evitado tomando as precauções indicadas abaixo. u Segure a ferramenta elétrica com firmeza com ambas as mãos e posicione o seu corpo e braços de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o máximo controlo sobre o efeito de coice ou reação do binário durante o arranque. O utilizador poderá controlar as reações do binário ou o efeito de coice caso tome as devidas precauções. u Nunca coloque a sua mão junto do acessório rotativo. O acessório pode ressaltar para cima da sua mão. u Não posicione o seu corpo na área para a qual a ferramenta elétrica poderá saltar caso ocorra o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no ponto de bloqueio. u Tenha especial cuidado ao trabalhar em cantos, arestas aguçadas, etc. Evite que o acessório ressalte ou fique preso. Os cantos, as arestas aguçadas ou o ressalto do acessório rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou o efeito de coice. u Não instale uma corrente de serra, uma lâmina para esculpir madeira, um disco de diamante segmentado com uma folga periférica superior a 10mm ou lâmina de serra dentada. Tais lâminas provocam com frequência o efeito de coice e a perda de controlo. Indicações de segurança específicas para operações de desbaste e de corte: u Utilize apenas os tipos de discos especificados para a sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para utilização na ferramenta elétrica não podem ser devidamente protegidos e são perigosos. u A superfície de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de proteção. Um disco incorretamente instalado que ultrapasse o plano do rebordo de proteção não poderá ser devidamente protegido. u A proteção deve ser fixada com firmeza à ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta relativamente ao utilizador. A proteção ajuda a proteger o utilizador dos fragmentos de discos partidos, do contacto acidental com o disco e faíscas que podem inflamar o vestuário. u Os discos devem ser utilizados exclusivamente nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico, a aplicação de forças laterais nestes discos poderá provocar a sua desintegração. u Utilize sempre flanges para discos intactas e de tamanho e forma adequados para o disco em questão. As flanges adequadas proporcionam apoio ao disco e reduzem a possibilidade de quebras. As flanges para discos de corte poderão ser diferentes das flanges para discos de rebarbar. u Não utilize discos gastos de ferramentas elétricas maiores. Um disco concebido para ferramentas elétricas maiores não é adequado para as velocidades mais elevadas das ferramentas mais compactas e pode desintegrar-se. u Ao utilizar discos de dupla finalidade use sempre a proteção correta para a aplicação que está a ser executada. A não-utilização da proteção correta pode não fornecer o nível desejado de proteção, o que poderá causar ferimentos graves. Indicações de segurança adicionais, específicas para operações de corte: u Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco aumenta a carga e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco. u Não posicione o seu corpo em linha e atrás do disco rotativo. Quando o disco, no ponto de operação, está afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta eléctrica na sua direcção. u Quando o disco está a bloquear ou se interromper um corte por qualquer motivo, desligue a ferramenta elétrica e mantenha-a imóvel até que o disco pare por completo. Nunca tente retirar o disco em rotação do corte, caso contrário, pode ocorrer o efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco. u Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e introduza- o cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja acionada com o disco introduzido na peça de trabalho. 1 609 92A A99 | (27.01.2025) Bosch Power ToolsPortuguês | 61 u Apoie os painéis ou qualquer peça de trabalho de grandes dimensões para reduzir o risco de entalamento e ressalto do disco. As peças de trabalho de grandes dimensões tendem a abater sob o seu próprio peso. Coloque suportes sob a peça de trabalho junto à linha de corte e junto da extremidade da peça de trabalho, de ambos os lados do disco. u Tenha especial cuidado ao efetuar um "corte de imersão" em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar canalizações de água ou de gás, fios elétricos ou objetos que podem provocar o efeito de coice. u Não tente fazer cortes curvos. A sobrecarga do disco aumenta a carga e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco, o que poderá causar ferimentos graves. Indicações de segurança específicas para operações de lixamento: u Utilize folhas de lixa de tamanho adequado. Siga as recomendações dos fabricantes ao selecionar a folha de lixa. As folhas de lixa que ultrapassam demasiadamente os limites do prato de lixar representam um risco de laceração e podem provocar o bloqueio, rutura do disco ou efeito de coice. Indicações de segurança específicas para operações de escovagem com arame: u Tenha presente que as cerdas de arame são projectadas, mesmo durante uma utilização normal. Não aplique uma carga excessiva na escova para não sobrecarregar as cerdas de arame As cerdas de arame podem facilmente penetrar o vestuário leve e/ou a pele. u Se estiver especificado o uso de uma proteção para a escovagem com arame, não permita qualquer interferência da catrabucha em disco ou escova com a proteção. A catrabucha em disco ou escova pode aumentar de diâmetro devido à carga de trabalho e forças centrífugas. Instruções de segurança adicionais Usar óculos de proteção. A tampa de proteção não pode ser usada para cortar. Com um complemento adequado a tampa de proteção também pode ser usada para cortar. Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. u Destravar o interruptor de ligar/desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido à remoção da bateria. Assim é evitado um rearranque descontrolado do aparelho. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. u Armazene as ferramentas de trabalho dentro de edifícios, num espaço seco, com uma temperatura ambiente uniforme e sem gelo. u Retire as ferramentas de trabalho antes do transporte da ferramenta elétrica. Deste modo evita danos. u Os discos de cortar e rebarbar ligados têm uma data de expiração após a qual os discos não podem ser mais usados. u Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias. u Não altere nem abra o acumulador. Há perigo de haver um curto-circuito. u Os objetos afiados como, p.ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. u Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. Proteger a bateria contra calor, p.ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica destina-se a cortar metal, pedra, plástico e materiais compostos, a escovar metal e pedra, a desbastar metal e a furar em materiais de pedra com brocas de coroa de diamante sem usar água. No processo, é Bosch Power Tools 1 609 92A A99 | (27.01.2025)62 | Português necessário assegurar que é utilizada a tampa de proteção correta(ver "Funcionamento", Página67). Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente. Com as ferramentas de lixar permitidas é possível utilizar a ferramenta elétrica para lixar com papel de areia. A ferramenta elétrica não pode ser usada para lixar materiais de pedra com mós tipo tacho de diamante. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Alavanca de desbloqueio para tampa de proteção (2) Seta do sentido de rotação na carcaça (3) Alavanca (4) Interruptor de ligar/desligar (5) Roda da pré-seleção da velocidade de rotação (6) Bateria

(7) Tecla de desbloqueio da bateria

(8) Punho adicional com amortecimento das vibrações (superfície do punho isolada) (9) Punho adicional padrão (superfície do punho isolada)

(10) Tampa de proteção para lixar (11) Tampa de proteção para cortar

(12) Disco de lixa/disco de lixa em lamelas X-LOCK

(13) Catrabucha em disco X-LOCK

(17) Punho (superfície do punho isolada) (18) Encaixe X-LOCK (19) Proteção das mãos

(20) Prato de apoio X-LOCK para discos de fibra

(24) Catrabucha em forma de cone X-LOCK

(26) Tampa de aspiração para cortar com patim de guia

Este acessório não pertence ao volume de fornecimento. Dados técnicos Rebarbadora GWX 18V-11 S Número de produto 3 601 JN4 2.. Tensão nominal V= 18 Rotações nominais

r.p.m. 9000 Ajuste do número de rotações r.p.m. 3000–9000 Rebarbadora GWX 18V-11 S Diâmetro máx. dos discos de rebarbar/diâmetro do prato de lixar em borracha mm 125 Desativação de contragolpe ● Proteção contra rearranque involuntário

Travão de inércia ● Desligamento em caso de queda

Pré-seleção da velocidade de rotação

kg 2,1–3,4 Temperatura ambiente recomendada durante o carregamento °C 0...+35 Temperatura ambiente admissível em funcionamento

dependendo da bateria utilizada(6), da tampa de proteção utilizada ((11), (10), (14)) e do punho adicional utilizado ((9), (8)) C) potência limitada perante temperaturas < 0 °C Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac. Informação sobre ruídos/vibrações Os valores de emissão de ruído foram determinados de acordo com ENIEC62841-2-3. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 85dB(A); nível de potência sonora 93dB(A). Incerteza K=3dB. Utilizar proteção auditiva! Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinada segundo ENIEC62841-2-3: Lixar superfícies (desbastar) e rebarbar:

Lixar com folha de lixa:

O lixamento de chapas finas ou de outros materiais facilmente vibrantes com grande superfície pode causar um valor de emissão de ruído aumentado até 15dB. Através de tapetes pesados de amortecimento é possível reduzir a elevada emissão sonora. A 1 609 92A A99 | (27.01.2025) Bosch Power ToolsPortuguês | 63 elevada emissão de ruído deve ser considerada tanto na avaliação dos riscos da potência do ruído como na seleção de uma proteção auditiva adequada. O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações. O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho. Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Desativação de contragolpe Em caso de contragolpe repentino da ferramenta elétrica, p. ex. bloqueio no corte de seccionamento, é interrompida eletronicamente a alimentação de corrente para o motor. Para recolocar em funcionamento coloque o interruptor de ligar/desligar (4) na posição desligada e ligue novamente a ferramenta elétrica. Proteção contra rearranque involuntário RESTARTPROTECTION A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica. Para recolocar em funcionamento coloque o interruptor de ligar/desligar (4) na posição desligada e ligue novamente a ferramenta elétrica. Travão de funcionamento por inércia A ferramenta elétrica possui o Bosch X-Brake System eletrónico. Ao desligar, a ferramenta de lixar é parada em poucos segundos. Isto significa uma clara redução do tempo de marcha por inércia relativamente a rebarbadoras sem travão de funcionamento por inércia e permite pousar mais cedo a ferramenta elétrica. Desligamento em caso de queda O desligamento em caso de queda integrado desliga a ferramenta elétrica, assim que atingir o solo em caso de queda. Para recolocar em funcionamento coloque o interruptor de ligar/desligar (4) na posição desligada e ligue novamente a ferramenta elétrica. Registo de dados O registo de dados está ativado nesta ferramenta elétrica. Pré-seleção do número de rotação Com a roda de pré-seleção da velocidade de rotação (5) pode pré-selecionar o número de rotações necessário mesmo durante a operação. As indicações apresentadas na tabela seguinte são valores recomendados. Material Aplicação Ferramenta de trabalho Posição da roda de ajuste Metal Remover tintas Disco de lixar 2–3 Metal Escovar, desenferrujar Escova tipo tacho, lixa 3 Aço inoxidável Lixar Disco de rebarbar/disco de fibra 4–6 Metal Desbastar Disco de lixa 6 Metal Cortar Disco de corte 6 Pedra Cortar Disco de corte de diamante 6 u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. Nível da pré-seleção da velocidade de rotação [r.p.m.]

Bosch Power Tools 1 609 92A A99 | (27.01.2025)64 | Português Nível da pré-seleção da velocidade de rotação [r.p.m.]

Os valores indicados dos níveis de rotação são valores de referência. Bateria Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica. Carregar a bateria u Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica. Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização. Colocar a bateria Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada. Retirar a bateria Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força. A bateriapossui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateriaseja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola. Indicador do nível de carga da bateria Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria. Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada. Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida. Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída. Tipo de bateria GBA 18V... LED Capacidade Luz permanente 3× verde 60–100% Luz permanente 2× verde 30–60% Luz permanente 1× verde 5–30% Luz intermitente 1× verde 0–5% Tipo de bateria ProCORE18V... LED Capacidade Luz permanente 5× verde 80–100% Luz permanente 4× verde 60–80% Luz permanente 3× verde 40–60% Luz permanente 2× verde 20–40% Luz permanente 1× verde 5–20% Luz intermitente 1× verde 0–5% Indicações sobre o manuseio ideal da bateria Proteger a bateria contra humidade e água. Armazene a bateria apenas na faixa de temperatura de −20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão. Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco. Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica. Montagem u Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Montar o dispositivo de proteção u Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na tampa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção "Serviço pós-venda e aconselhamento". 1 609 92A A99 | (27.01.2025) Bosch Power ToolsPortuguês | 65 Tampa de proteção para lixar Coloque a tampa de proteção (10) no encaixe na ferramenta elétrica até as saliências de codificação da tampa de proteção coincidirem com o encaixe. Para tal, prima e segure a alavanca de destravamento (1). Pressione a tampa de proteção (10) na gola do veio até o colar da tampa de proteção assentar no flange da ferramenta elétrica e rode a tampa de proteção, até esta encaixar de forma audível. Ajuste a posição da tampa de proteção (10) de acordo com os requisitos da operação. Para tal, prima a alavanca de destravamento (1) para cima e rode a tampa de proteção (10) para a posição desejada. u Ajuste sempre a tampa de proteção (10) de forma a que os dois cames da alavanca de destravamento(1) encaixem nos respetivos entalhes da tampa de proteção(10). u Ajuste a tampa de proteção (10)de modo a evitar que voem faíscas na direção do operador. u No sentido de rotação do acessório, a tampa de proteção(10) só pode ser rodada quando se aciona a alavanca de destravamento(1) ! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós- venda. Nota: As saliências de codificação nas tampas de proteção (10)asseguram que só é montada a tampa de proteção adequada na ferramenta elétrica. Tampa de proteção para cortar u Para cortar utilize sempre a tampa de proteção para cortar(11) ou a tampa de proteção para lixar (10) juntamente com a cobertura para cortar(14). u Ao cortar em pedra assegure uma aspiração de pó suficiente. A tampa de proteção para cortar(11) é montada como a tampa de proteção para lixar(10). Cobertura para cortar em metal Monte a cobertura para cortar(14) em metal na tampa de proteção para lixar(10) (verfiguraA): oscile o arco de suporte para trás (➊). Encaixe a cobertura(14) na tampa de proteção para lixar(10) (➋). Pressione o arco de suporte na tampa de proteção(10) (➌). Para a desmontagem (verfiguraB) pressione o botão no arco de suporte (➊) e oscile-o para trás (➋). Retire a cobertura(14) da tampa de proteção(10) (➌). Cobertura para cortar em plástico Encaixe a cobertura para cortar(14) em plástico na tampa de proteção para lixar(10) (verfiguraC). A cobertura(14) engata de forma audível e visível na tampa de proteção(10). Para a desmontagem (verfiguraD) desbloqueie a cobertura(14) na tampa de proteção(10) (➊) esquerda ou direita e retire a cobertura (➋). Tampa de aspiração para cortar com patim de guia A tampa de aspiração para cortar com patim de guia(26) é montada como a tampa de proteção para lixar. Mediante a fixação do punho adicional(9)/(8) através do arco na tampa de aspiração na carcaça da engrenagem, a ferramenta elétrica é ligada de forma fixa com a tampa de aspiração. Na tampa de aspiração com patim de guia(26) pode ser conectado um aspirador de pó Bosch apropriado. Para isso, encaixe a mangueira de aspiração com o adaptador de aspiração nas peças de alojamento previstas da tampa de aspiração. Nota: O atrito formado através do pó na mangueira de aspiração e no acessório durante a aspiração, provoca uma carga eletrostática que pode percecionar o utilizador como descarga estática (dependendo dos fatores ambientais e do seu estado fisiológico). A Bosch recomenda de uma forma geral a utilização de uma mangueira de aspiração antiestática (acessório) para a aspiração de pó fino e materiais secos. Proteção das mãos u Para trabalhos com o prato de lixar em borracha(20) ou com a catrabucha tipo tacho/catrabucha em forma de cone/broca de coroa de diamante monte sempre a proteção das mãos (19). Fixe a proteção das mãos(19) com o punho adicional(9)/ (8). Punho adicional padrão/punho adicional antivibrações Dependendo do modo de operação, enrosque o punho adicional(9)/(8) à direita ou à esquerda na cabeça do mecanismo de acionamento. u Utilize a ferramenta elétrica apenas com o punho adicional(9)/(8). u Não continue a utilizar a ferramenta elétrica se o punho adicional(9)/(8) estiver danificado. Não efetue quaisquer alterações no punho adicional (9)/(8). O punho adicional antivibrações(8) reduz as vibrações, proporcionando um trabalho agradável e seguro. Montar e desmontar as ferramentas de lixar Respeite as instruções de montagem especiais para as ferramentas de trabalho X- LOCK. u Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. u Use apenas ferramentas de trabalho X-LOCK originais que ostentam o logótipo X-LOCK. Só nas ferramentas de trabalho X-LOCK originais é garantido que a espessura tensora de no máx. 1,6mm é mantida. Uma espessura Bosch Power Tools 1 609 92A A99 | (27.01.2025)66 | Português tensora maior pode provocar uma fixação não segura e, consequentemente, que a ferramenta se solte. u As ferramentas de trabalho X-LOCK não necessitam de flanges tensores e de apoio adicionais. u Certifique-se de que o acessório, assim como o encaixe, não está deformado, nem tem sujidade e partículas. Observe as dimensões das ferramentas de lixar. Certifique-se de que ambos os entalhes X-LOCK estão abertos (ver figura seguinte), antes de montar a ferramenta de trabalho X-LOCK. Se necessário, limpe a área entre os dois entalhes X-LOCK. Montar ferramenta de lixar ➊ Coloque o disco de lixa/de corte/de lixa em lamelas centrado e paralelo à superfície de apoio, assim como com o lado direito para cima no encaixe X-LOCK. ➋ Pressione o disco no sentido do encaixe. ➌ O disco engata de forma audível. Não acione a alavanca (3). (3) u Verifique após a montagem, se a aresta da ferramenta de lixar (

) não é superior à área de referência (

) e se está corretamente montada. Se a aresta estiver mais elevada, o encaixe tem de ser limpo ou a ferramenta de lixar não pode ser usada. Antes da desmontagem do disco de lixa/de corte/de lixa em lamelas: Certifique-se de que a ferramenta elétrica parou por completo. Desmontar ferramenta de lixar

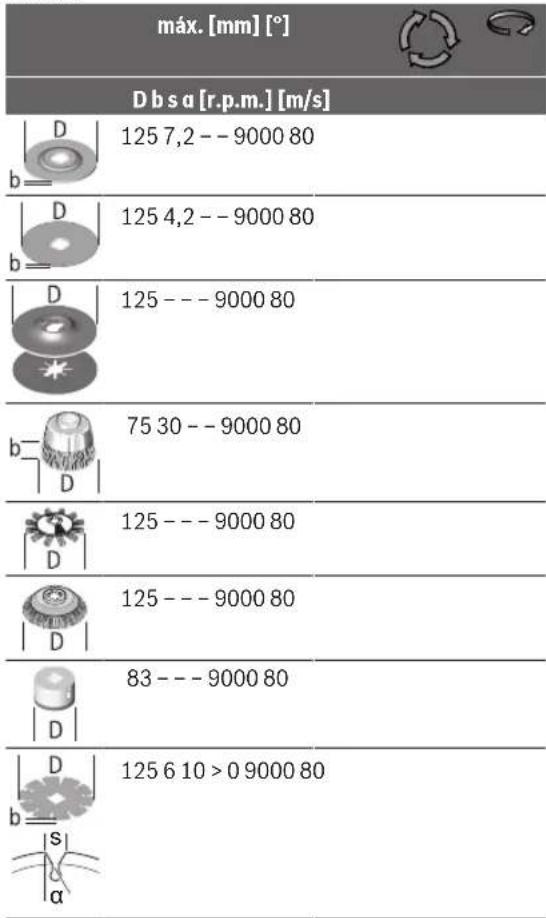

Abra a alavanca (3). ➋ O disco de lixa/de corte/de lixa em lamelas solta-se. ➌ O disco de lixa/de corte/de lixa em lamelas pode ser removido. (3) (3) Ferramentas de lixar permitidas Pode utilizar todas as ferramentas de lixar mencionadas neste manual de instruções. O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar utilizadas tem de corresponder, pelo menos, aos dados da tabela seguinte. Por isso, respeite o número de rotações ou velocidade periférica admissível mencionado no rótulo da ferramenta de lixar. máx. [mm] [°] D b s α [r.p.m.] [m/s] 125 7,2 – – 9000 80 125 4,2 – – 9000 80 125 – – – 9000 80 75 30 – – 9000 80 125 – – – 9000 80 125 – – – 9000 80 83 – – – 9000 80

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à: * Rebarbadora N.° do produto
