NAUDOJIMO INSTRUKCIJA CDM1127 Ferm

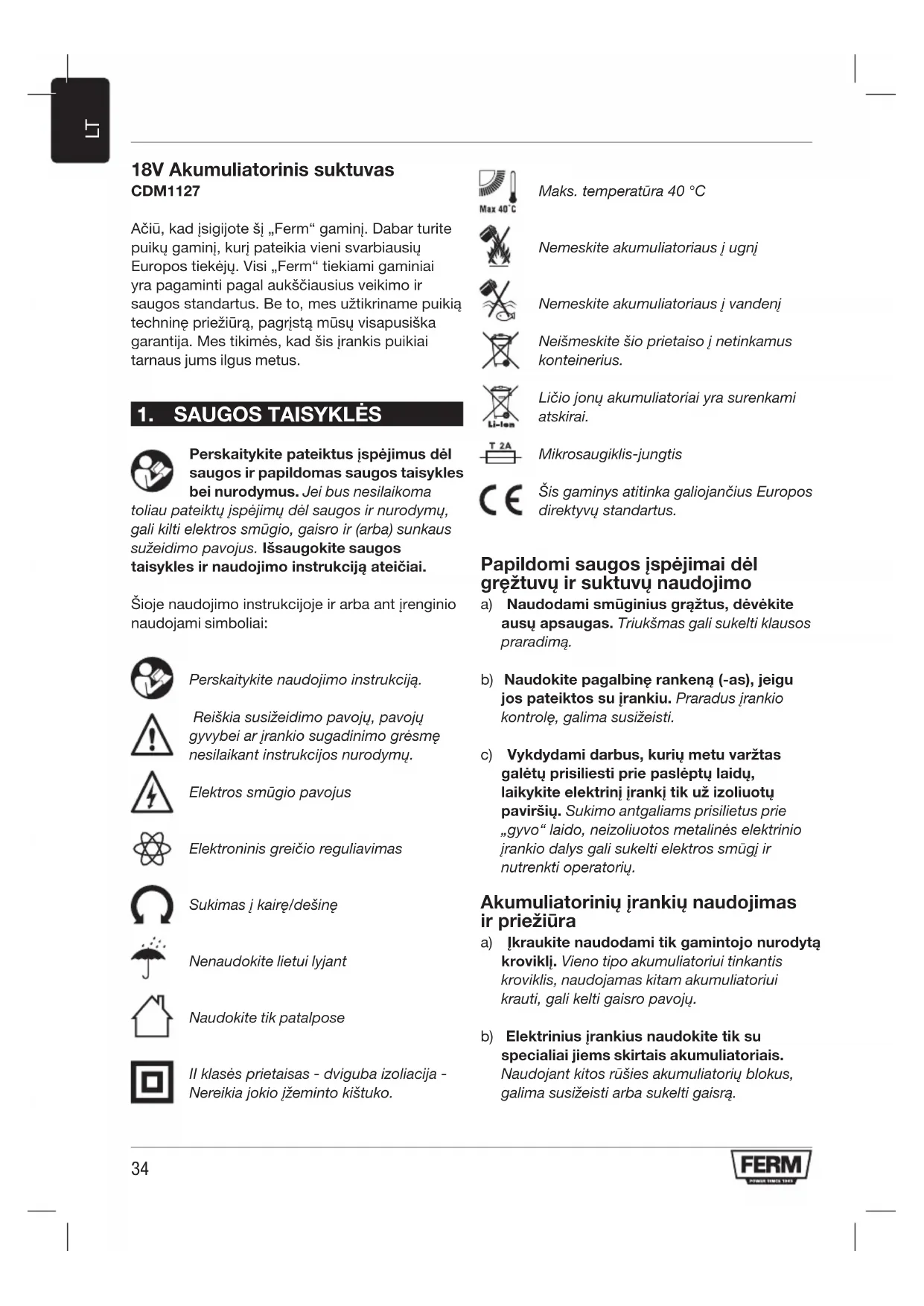

18V Akumuliatorinis suktuvas CDM1127 Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

Perskaitykitepateiktusįspėjimusdėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisyklesirnaudojimoinstrukcijąateičiai. Šioje naudojimo instrukcijoje ir arba ant įrenginio naudojami simboliai: Perskaitykite naudojimo instrukciją. Reiškia susižeidimo pavojų, pavojų gyvybei ar įrankio sugadinimo grėsmę nesilaikant instrukcijos nurodymų. Elektros smūgio pavojus Elektroninis greičio reguliavimas Sukimas į kairę/dešinę Nenaudokite lietui lyjant Naudokite tik patalpose II klasės prietaisas - dviguba izoliacija - Nereikia jokio įžeminto kištuko. Maks. temperatūra 40 °C Nemeskite akumuliatoriaus į ugnį Nemeskite akumuliatoriaus į vandenį Neišmeskite šio prietaiso į netinkamus konteinerius. Ličio jonų akumuliatoriai yra surenkami atskirai. Mikrosaugiklis-jungtis Šis gaminys atitinka galiojančius Europos direktyvų standartus. Papildomisaugosįspėjimaidėl gręžtuvųirsuktuvųnaudojimo a) Naudodamismūginiusgrąžtus,dėvėkite ausųapsaugas. Triukšmas gali sukelti klausos praradimą. b) Naudokitepagalbinęrankeną(-as),jeigu jospateiktossuįrankiu. Praradus įrankio kontrolę, galima susižeisti. c) Vykdydamidarbus,kuriųmetuvaržtas galėtųprisiliestipriepaslėptųlaidų, laikykiteelektrinįįrankįtikužizoliuotų paviršių.Sukimo antgaliams prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių. Akumuliatoriniųįrankiųnaudojimas irpriežiūra a) Įkraukitenaudodamitikgamintojonurodytą kroviklį. Vieno tipo akumuliatoriui tinkantis kroviklis, naudojamas kitam akumuliatoriui krauti, gali kelti gaisro pavojų. b) Elektriniusįrankiusnaudokitetiksu specialiai jiems skirtais akumuliatoriais. Naudojant kitos rūšies akumuliatorių blokus, galima susižeisti arba sukelti gaisrą.35

Kaiakumuliatoriusnėranaudojamas, laikykitejįtoliaunuokitųmetaliniųdaiktų, pavyzdžiui,popieriaussąvaržėlių,monetų, raktų,vinių,varžtųirkitųmažųmetalinių daiktų,dėlkuriųgalikiltitrumpasisjungimas tarpkontaktų.Sulietę akumuliatoriaus gnybtus galite nusideginti arba patirti gaisrą.

Netinkamai naudojant, iš akumuliatoriaus galiištekėtiskysčio;venkitesąlyčiosu juo.Jeisąlytisatsitiktinaiįvyko,gausiai nuplaukitevandeniu.Jeiskysčiopatekoį akis,kreipkitėsįgydytoją. Iš baterijos ištekėjęs skystis gali sudirginti arba nudeginti odą. Techninėpriežiūra a) Šįelektrinįįrankįprivalotechniškai prižiūrėtikvalifikuotasspecialistas, naudodamasoriginaliaskeičiamąsiasdalis. Taip užtikrinsite saugų elektros įrankio darbą. Kroviklis Numatytoji naudojimo paskirtis Kraukite tik CDA1096 ličio jonų daugkartinio naudojimo akumuliatorius. Kitų rūšių akumuliatoriai gali užsiliepsnoti ir sužeisti jus bei padaryti žalos turtui.

Šisbuitinisprietaisasnėraskirtasnaudoti vaikamsarbažmonėms,turintiemsfizinių, jutimoarpsichiniųsutrikimųarbaasmenims, neturintiemspakankamaipatirtiesiržinių, kaipnaudotišįgaminį,nebentjuosprižiūrėtų arbapamokytų,kaipnaudotišįprietaisą,už jųsaugąatsakingasasmuo. b)Prižiūrėkitevaikus;neleiskitevaikamsžaisti su šiuo prietaisu c)Nebandykiteįkrautivienkartiniųbaterijų! d) Kraunamus akumuliatorius privaloma laikyti geraivėdinamojepatalpoje! Kiti pavojai Netginaudojantelektrinįįrankįtaip,kaip nurodyta,neįmanomaatmestivisųlikusiųjų pavojųveiksnių.Dėlšioelektrinioįrankio konstrukcijosirdizainogalikiltitokiųpavojų: a) žala sveikatai dėl vibracijos poveikio, jeigu įrankis naudojamas ilgą laiką ir nėra tinkamai eksploatuojamas arba techniškai prižiūrimas; b) Sužalojimai ir turtinė žala sulūžus ir staigiai išlėkus priedams. Įspėjimas! Šis elektrinis įrankis darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medicininių implantų veikimą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, rekomenduojame, kad asmenys, turintys medicininių implantų, prieš pradėdami naudoti šį elektrinį įrankį, pasitartų su savo fizioterapeutais ir medicininių implantų gamintojais. Maitinimo laido keitimas Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalifikacijos asmeniui – kitaip gali kilti pavojus. 2.INFORMACIJAAPIEĮRENGINĮ Numatytoji naudojimo paskirtis Šis 18 V akumuliatorinis suktuvas skirtas varžtas įsukti ir išsukti. Techniniai duomenys Modelio Nr. CDM1127 Kroviklis CDA1097 Kroviklio įvestis 100-240 V ~ 50-60Hz Kroviklio išvestis 22V DC 1500mA Įkraunamas akumuliatorius 18 V Li-ion 4.0Ah Akumuliatoriaus įkrovimo laikas 3 val. Griebtuvo skersmuo 1/2” Maks. sąsūkos momentas 380Nm Greitis be apkrovos 0-2300 /min Svoris 2.45 kg Garso slėgio lygis L

Vibracijos lygis Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant į standartinį bandymo metodą, pateiktą EN62841; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti.

• Naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti.

• Kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti. Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus. Aprašas Šiame tekste esantys skaičiai atitinka 2-3 psl. esančius paveikslėlius. A pav.

5. Kroviklio kontrolinės šviesdiodinės lemputės

Ličiojonųtechnologija Šiame įrankyje esantis akumuliatorius pagamintas pagal ličio jonų technologiją. Vienas iš ličio jonų akumuliatorių naudojimo privalumų yra tas, kad tol, kol akumuliatoriaus energija beveik visiškai neišeikvojama, tai praktiškai nepastebima. Įrankį galite naudoti tol, kol pradedate pastebėti, kad gręžtuvo galia beveik išeikvota. Akumuliatorius jau išsikrovė ir jį reikia įkrauti. Kitas privalumas – ličio jonų akumuliatoriai neturi vadinamo „atminties efekto“. Todėl juos krauti galima bet kada ir dėl to jo kokybė neprastėja, nepriklausomai nuo akumuliatoriaus įkrovimo būsenos.

Prieš naudojant pirmą kartą, įrankį privaloma įkrauti. Akumuliatoriausišėmimasišįrankio B pav.

• Viena ranka tvirtai laikykite įrankį (1)

• Kita ranka paspauskite akumuliatoriaus atlaisvinimo mygtuką (3), esantį akumuliatoriaus šone (2).

• Laikydami nuspaudę šį mygtuką (3), ištraukite akumuliatorių iš įrankio, kaip parodyta B pav. Akumuliatoriausįdėjimasįįrankį B pav. Prieš prijungdami akumuliatorių prie įkroviklio arba prieš įdėdami jį į įrankį, užtikrinkite, kad akumuliatoriaus išorinis paviršius būtų švarus ir sausas.

• Viena ranka tvirtai laikykite įrankį (1)

• Įkiškite akumuliatorių (2) į įrankio pagrindą, kaip pavaizduota B pav.

• Stumkite akumuliatorių pirmyn, kol jis spragtelėdamas užsifiksuos. Akumuliatoriauskrovimas(naudojantkroviklį) C pav.

• Išimkite akumuliatorių (2) iš įrankio

Apverskite akumuliatorių (2) aukštyn kojomis ir įstumkite jį į kroviklį (4), kaip pavaizduota C pav.

• Stumkite akumuliatorių tol, kol jis bus visiškai įkištas į angą.

• Įkiškite kroviklio kištuką į elektros tinklo lizdą ir šiek tiek palaukite. Ims šviesti įkroviklio (5) šviesos diodų indikatoriai, rodantys jo būseną. Diodiniai indikatoriais (5) C pav. Įkroviklis turi 2 šviesos diodų indikatorius (5), kurie rodo įkrovimo proceso būseną:37

Raudonas šviesos diodas būsena: Žalias šviesos diodas būsena: Kroviklio būsena Nešviečia Nešviečia Energija netiekiama Nešviečia Šviečia Budėjimo režimas: - Neįdėtas akumuliatorius arba - Akumuliatorius įdėtas, bet įkrovimas baigtas Šviečia Nešviečia Akumuliatorius kraunamas

• Kiekvienas susitikimas gali užtrukti iki 180 minučių.

• Krovimui pasibaigus, ištraukite kroviklį iš maitinimo lizdo ir išimkite akumuliatorių iš kroviklio.

• Akumuliatorių galima padėti atskirai arba įkišti tiesiai į įrankį. Ličio jonų akumuliatorius galima laikyti ilgą laiką ir jie išsikrauna labai mažai. Jeigu įrankis nebus naudojamas ilgą laiko tarpą, akumuliatorių reikėtų laikyti įkrautą. Sukimolizdųįdėjimasirišėmimas Prieš montuodami sukimo lizdus, būtinai ištraukite akumuliatorių. Jei norite sumontuoti sukimo lizdą, tvirtai ir tolygiai įkiškite jį į antgalį. Norėdami išimti sukimo lizdą, tiesiog ištraukite jį iš įrankio. Sukimosi krypties pasirinkimas

• Norėdami sunkti varžtus, nustatykite krypties pasirinkimo jungiklį (7) į padėtį “”.

• Norėdami varžtus išsukti, nustatykite krypties pasirinkimo jungiklį (7) į padėtį “”. Įrankioįjungimasirišjungimas ĮSPĖJIMAS: Įsitikinkite, kad varžtas ir (arba) sistema atlaikys įrankio sukeliamus sūkius. Pernelyg didelis sukimo momentas gali sugadinti įrankį ir sužeisti naudotoją. ĮSPĖJIMAS! Nenaudokite įprastų galinių raktų tipo sukimo lizdų; naudokite tik smūginių suktuvų sukimo lizdus. Sukimo lizdai, kurie nėra skirti smūginiams suktuvams, gali sulūžti ir sunkiai sužaloti. Prieš naudojimą patikrinkite sukimo lizdus ir įsitikinkite, kad jie neįskilę arba kaip nors kitaip neapgadinti.

1. Dėkite priedą ant varžto galvutės. Laikykite

įrankį nukreipę tiesiai į varžtą.

2. Spaudžiant įjungimo/išjungimo jungiklį

(8), įrankis veikia: kuo labiau spaudžiamas jungiklis, tuo greičiau veikia gręžtuvas. Norėdami įrankį išjungti, įjungimo/išjungimo jungiklį (8) atleiskite. Visuomet patikrinkite, ar sukuriamas tinkamas sukimo momentas, nes jis darbo metu priklauso nuo įvairių veiksnių, įskaitant:

• Įtampa: dėl beveik išsikrovusio akumuliatoriaus susidaro maža įtampa, dėl kurios sumažėja sukimo momentas.

• Sukimo lizdų dydis: naudojant netinkamo dydžio priedus, sumažėja sukimo momentas. Varžtų dydis: didesnio skersmens varžtams sukti paprastai reikia didesnio sukimo momento. Sukimo momentas taip pat priklauso nuo varžto ilgio, klasės ir sukimo koeficiento.

• Varžtai: užtikrinkite, kad varžtai nesurūdiję ir švarūs, kad jie būtų sukami tinkamu sukimo momentu.

• Medžiaga: sukimo momentui poveikio turi ir medžiagos rūšis bei paviršiaus apdaila.

• Veržimo laikas: ilgiau sukant, sukama stipriau. Sukant ilgiau nei rekomenduojama, varžtai gali būti pernelyg įveržiami, persukami arba sugadinami.

• Pastumkite sukimosi krypties jungiklį (7) į vidurinę padėtį, kad užfiksuotumėte įjungimo/ išjungimo jungiklį ir jis nejudėtų. Šioje padėtyje jo suaktyvinti negalima. Įrankį padėkite tik tada, kai jis visiškai sustos. Nedėkite įrankio ant dulkėto paviršiaus, nes į mechanizmą gali patekti dulkių. Apšvietimolemputė(9) A pav. Įrankis turi apšvietimo lemputę, kuri apšviečia darbo vietą.

• Ji automatiškai užsidega paspaudus įjungimo / išjungimo jungiklį.

• Įjungimo / išjungimo jungiklį atleidus, ji automatiškai užgęsta.38

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite įrankį ir ištraukite iš jo akumuliatorių. Reguliariai valykite prietaiso korpusą sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusį purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis. GARANTIJA Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje. APLINKOSAUGA Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti į atitinkamus perdirbimo punktus. Taikoma tik EB šalims Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EB dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai. Instruments var tikt parveidots un lietošanas rokasgramata var tikt izdariti grozijumi. Tehniskie dati var tikt mainiti bez iepriekšeja bridinajuma. 18VBezvaduuzgriežņatslēga CDM1127 Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.
