GEBRUIKSAANWIJZING CDM1127 Ferm

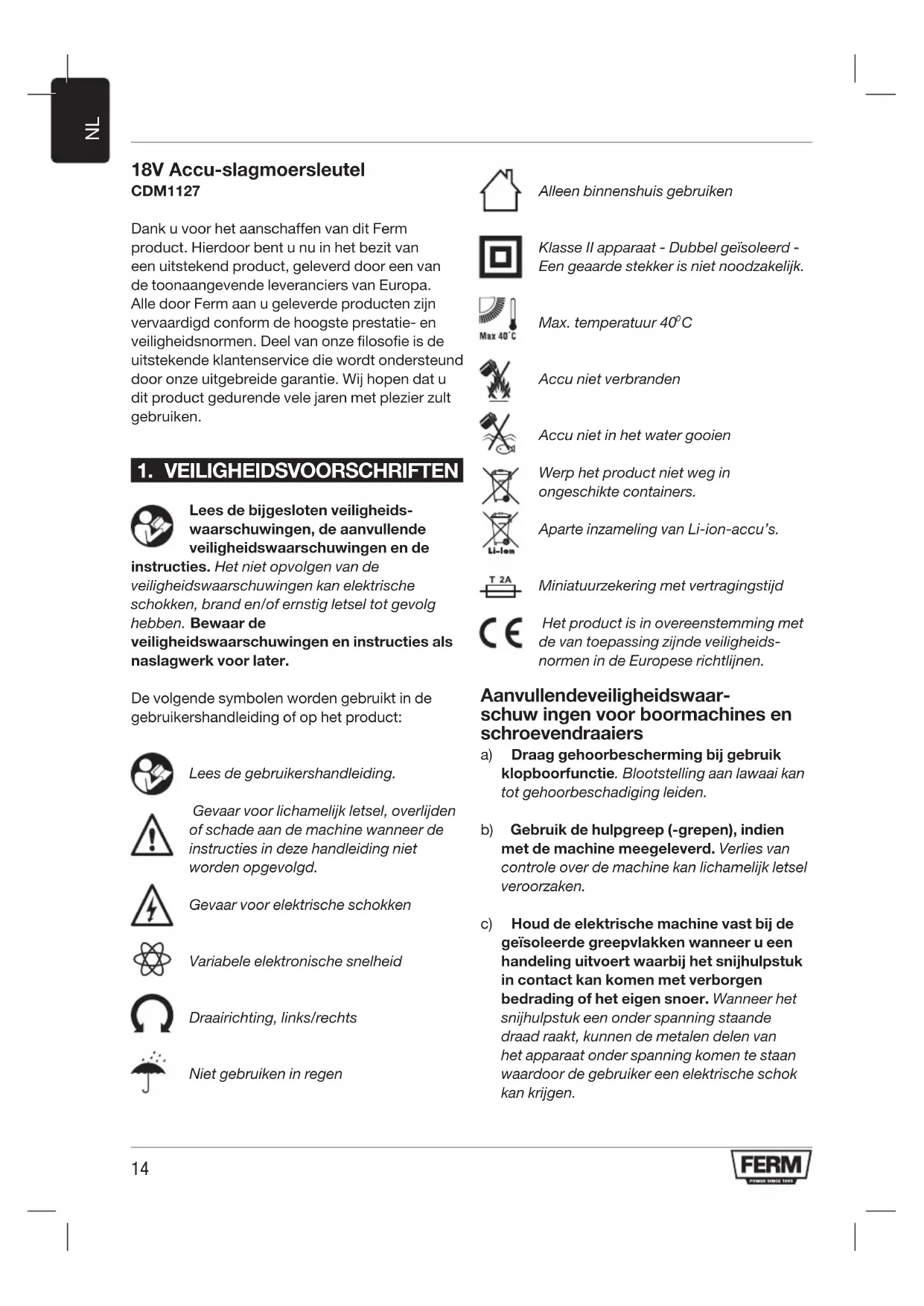

18V Accu-slagmoersleutel CDM1127 Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheids- waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken Variabele elektronische snelheid Draairichting, links/rechts Niet gebruiken in regen Alleen binnenshuis gebruiken Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Max. temperatuur 40

Accu niet verbranden Accu niet in het water gooien Werp het product niet weg in ongeschikte containers. Aparte inzameling van Li-ion-accu’s. Miniatuurzekering met vertragingstijd Het product is in overeenstemming met de van toepassing zijnde veiligheids- normen in de Europese richtlijnen. Aanvullende veiligheids waar- schuw ingen voor boormachines en schroevendraaiers a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden. b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken. c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande draad raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.15

Gebruik en onderhoud accugereedschap

Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanneer deze wordt gebruikt met een ander accupack. b) Gebruik powertools uitsluitend met speciaal daarvoor bestemde accupacks. Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren. c) Houd, wanneer u het accupack niet gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die voor verbinding kunnen zorgen tussen de twee accupolen. Kortsluiting tussen de accupolen kan brandplekken of brand veroorzaken. d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanneer de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken. Service a) Laat de powertools onderhouden door een erkende reparateur die uitsluitend gebruik maakt van identieke vervangings- onderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. Ten aanzien van de acculader Bedoeld gebruik Laad uitsluitend herlaadbare accupacks van het type CDA1096. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken. a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd b) Laat kinderen onder toezicht niet met het apparaat spelen c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte! Overblijvende risico’s Zelfs wanneer de powertool op de voorschreven wijze wordt gebruikt, is het niet mogelijk alle overblijvende risicofactoren weg te nemen. De volgende risico’s kunnen optreden in verband met de constructie en het ontwerp van de powertool: a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool. b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten. Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zij deze powertool gaan gebruiken. Vervanging van het netsnoer Als het voedingssnoer beschadigd is, moet het door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde personen worden vervangen ter vermijding van risico’s.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Deze 18V Accu-slagmoersleutel is bedoeld voor het vast- en losschroeven van bouten.16

Trillingsniveau Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. Beschrijving De nummers in de tekst verwijzen naar de diagrammen op pagina 2 - 3 Afb. A

7. Richtingsschakelaar

8. Schakelaar Aan / Uit

Lithium-ion-technologie De met deze machine geleverde accu’s beschikken over Lithium-ion-technologie. Een voordeel van Lithium-ion-accu‘s is dat, totdat de accu bijna leeg is, er bijna geen verlies aan vermogen optreedt. De machine kan worden gebruikt totdat u bemerkt dat het vermogen van de boormachine is uitgeput. De accu is nu leeg en dient te worden opgeladen. Een ander voordeel is dat Lithium-ion- accu’s geen geheugeneffect hebben. Daarom kunnen deze, onafhankelijk van de laadstatus van de accu, op elk moment worden opgeladen zonder capaciteitsvermindering.

De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt. De accu van de machine verwijderen Afb. B

• Houd de machine (1) stevig vast met één hand

• Duw de ontgrendelknop van de accu (3) die zich op de achterkant van de accu (2) bevindt, naar beneden met de andere hand.

• Houd deze knop (3) naar beneden gedrukt en schuif de accu naar voren uit de machine, zoals is weergegeven in Afb. B. De accu in de machine plaatsen Afb. B Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.17

• Houd de machine (1) stevig vast met één hand

• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Afb. B.

• Duw de accu verder naar voren tot deze vastklikt. De accu laden (met de acculader) Afb. C

• Haal de accu (2) uit de machine

• Draai de accu (2) ondersteboven en schuif deze op de acculader (4), zoals is weergegeven in Afb. C.

• Duw op de accu tot deze volledig in de sleuf zit.

• Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (5) gaan branden en tonen de status van de lader. Led-lampjes (5) Afb.C De acculader heeft 2 led-controlelampjes (5) die de status van het laadproces aangeven: Status rode led: Status groene led: Status van acculader Uit Uit Geen stroom Uit Aan Stand-bymodus: -Geen accu geplaatst, of -Accu is geplaatst, maar opladen is beëindigd Aan Uit Bezig met opladen van accu

• Het kan tot 180 minuten duren voordat de accu volledig is opgeladen.

• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

• U kunt de accu opslaan of direct op de machine zetten. Lithium-ion-accu‘s kunnen gedurende een lange tijd worden opgeslagen zonder veel van hun lading te verliezen. Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand. Moersleutel doppen monteren en verwijderen Verwijder altijd de accu voordat u een hulpstuk monteert. Om het bit te monteren drukt u deze stevig en gelijkmatig in de machine. Om het bit te verwijderen, trekt u deze uit de machine. De draairichting instellen

• Stel de draairichtingsschakelaar (7) in op de stand “” om schroeven aan te draaien of de machine te gebruiken voor boren.

• Stel de draairichtingsschakelaar (7) in op de stand “” voor het verwijderen van schroeven De machine in- en uitschakelen WAARSCHUWING: Zorg ervoor dat het bevestigingsmateriaal en/of het systeem het gegenereerde draaimoment kan verwerken. Overmatig draaimoment kan beschadigingen en persoonlijk letsel veroorzaken. WAARSCHUWING: Gebruik geen standaard doppen voor ratels; gebruik alleen doppen voor slagmoersleutels. Doppen die niet zijn ontworpen voor slagmoersleutels kunnen breken en persoonlijk letsel veroorzaken. Inspecteer doppen voordat u ze gebruikt en controleer ze op scheuren en andere zichtbare schade.

1. Plaats de accessoire op de kop. Houd het

gereedschap recht op de kop gericht.

2. U schakelt de machine in door op de

schakelaar Aan / Uit (8) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien. U stopt de machine door de schakelaar Aan / Uit (8) los te laten. Controleer draaimoment altijd met een momentsleutel, omdat het draaimoment door vele factoren wordt beïnvloed, inclusief het volgende:

• Spanning: Lage spanning, door een accu die bijna leeg is, verminderd het draaimoment.

• Accessoire maat: Als u niet het juiste accessoire gebruikt verminderd dit het draaimoment.

• Bout maat: Bouten met een grotere diameter hebben een hoger draaimoment. Het draaimoment is ook afhankelijk van de lengte, de hoek en het draaicoëfficiënt.

• Bout: Zorg ervoor dat er geen roest of18

vuil op de schroefdraad zit voor een juist draaimoment.

• Materiaal: Het type materiaal en de coating van het materiaal beïnvloedden het draaimoment.

• Draaitijd: Een langere draaitijd zorgt voor een hoger draaimoment. Als u een draaitijd gebruikt die langer is dan de aanbevolen draaitijd, kunnen de bouten te strak zitten of beschadigen.

• Zet de draairichtingsschakelaar (7) in de middelste stand om de schakelaar Aan / Uit te vergrendelen. In deze stand kunt u de machine niet inschakelen. Leg de machine pas neer wanneer deze volledig stilstaat. Leg de machine niet op een stoffige ondergrond. Stofdeeltjes kunnen in het mechanisme terecht komen. Werklamp (9) Afb. A De machine is voorzien van een werklamp voor verlichting van de werklocatie.

• Deze wordt automatisch ingeschakeld als u de schakelaar Aan / Uit indrukt.

• Deze wordt automatisch uitgeschakeld als u de schakelaar Aan / Uit weer loslaat.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. GARANTIE Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.19
