Producttype	Breekhamer (beitelhamer)
Merk	Ferm
Model	HDM1041P
Voedingsspanning	220-240 V ~
Frequentie	50 Hz
Opgenomen vermogen	1500 W
Slagsnelheid	1000-1900 /min (variabel)
Slagenergie	6-25 J
Gewicht	10,96 kg
Afmetingen (L x B x H)	Ongeveer 50 x 10 x 25 cm
Boorkoptype	SDS-Max
Vergrendelingssysteem	Blokkeerring
Hulphandgreep	Verstelbare oriëntatie (360°)
Schakelaar	Met vergrendelknop voor continu gebruik
Geluidsdrukniveau (LPA)	102,13 dB(A) (K=3 dB(A))
Geluidsvermogenniveau (LWA)	105 dB(A) (K=3 dB(A))
Trilling hoofdgereedschap	20,38 m/s² (k=1,5 m/s²)
Trilling hulphandgreep	19,61 m/s² (k=1,5 m/s²)
Beschermingsklasse	II (dubbele isolatie)
Beoogd gebruik	Betonsloop, beitelen, groeven, staven snijden
Compatibele accessoires	SDS-Max boren en beitels (max. ø 40 mm)
Onderhoud	Reinigen met zachte doek; incidentele smering van het gereedschap
Garantie	Zie apart certificaat

Veelgestelde vragen - HDM1041P Ferm

Hoe de boor of beitel op de HDM1041P hamer verwisselen?

Om accessoire te verwisselen, breng enkele druppels olie aan op de schacht, trek de blokkeerring (5) naar achteren, steek het gereedschap in de boorkop (4), en laat de ring los. Om te verwijderen, trek de ring opnieuw en verwijder het gereedschap.

Hoe stel ik de hulphandgreep af?

Draai de hulphandgreep (7) los door tegen de klok in te draaien, plaats hem in de gewenste positie, en draai hem vast met de klok mee.

Welk type olie moet ik gebruiken om het gereedschap te smeren?

Gebruik enkele druppels standaard gereedschapsolie (bijv. machineolie) op de schacht van het accessoire vóór montage.

Is de HDM1041P hamer luidruchtig?

Ja, het geluidsdrukniveau is 102,13 dB(A) en het geluidsvermogensniveau is 105 dB(A). Draag altijd gehoorbescherming.

Wat is het motorvermogen?

De HDM1041P hamer heeft een ingangsvermogen van 1500 W bij 220-240 V~.

Hoe vergrendel ik de aan/uit-schakelaar?

Druk op de aan/uit-schakelaar (1) en vervolgens op de vergrendelknop (3). Om te ontgrendelen, druk kort opnieuw op de schakelaar.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd veiligheidsbril, gehoorbescherming, een stofmasker en veiligheidshandschoenen. Gebruik de hulphandgreep en houd het gereedschap bij de geïsoleerde oppervlakken vast.

Kan de hamer worden gebruikt om te boren?

Nee, dit model is een breekhamer ontworpen voor beitelen en sloop. Het is niet geschikt voor boren.

Hoe reinig ik de hamer na gebruik?

Koppel het gereedschap los. Reinig de behuizing met een zachte, licht vochtige doek (zeepwater). Gebruik geen oplosmiddelen zoals benzine of alcohol. Zorg ervoor dat de ventilatieopeningen schoon zijn.

Wat te doen bij storing?

Neem contact op met de verkoper of het servicecentrum vermeld op de garantiekaart. Open het gereedschap niet zelf. Een onderdelenoverzicht is apart beschikbaar.

GEBRUIKSAANWIJZING HDM1041P Ferm

Dank u voor het aanschaffen van dit FERM product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de

instructies.Het niet opvolgen van de veiligheids-waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken.

Verwijder onmiddellijk de netstekker uit het stopcontact indien het netsnoer beschadigd raakt en tijdens reiniging en onderhoud.

Draag altijd een veiligheidsbril!

Draag gehoorbescherming

Draag een stofmasker.

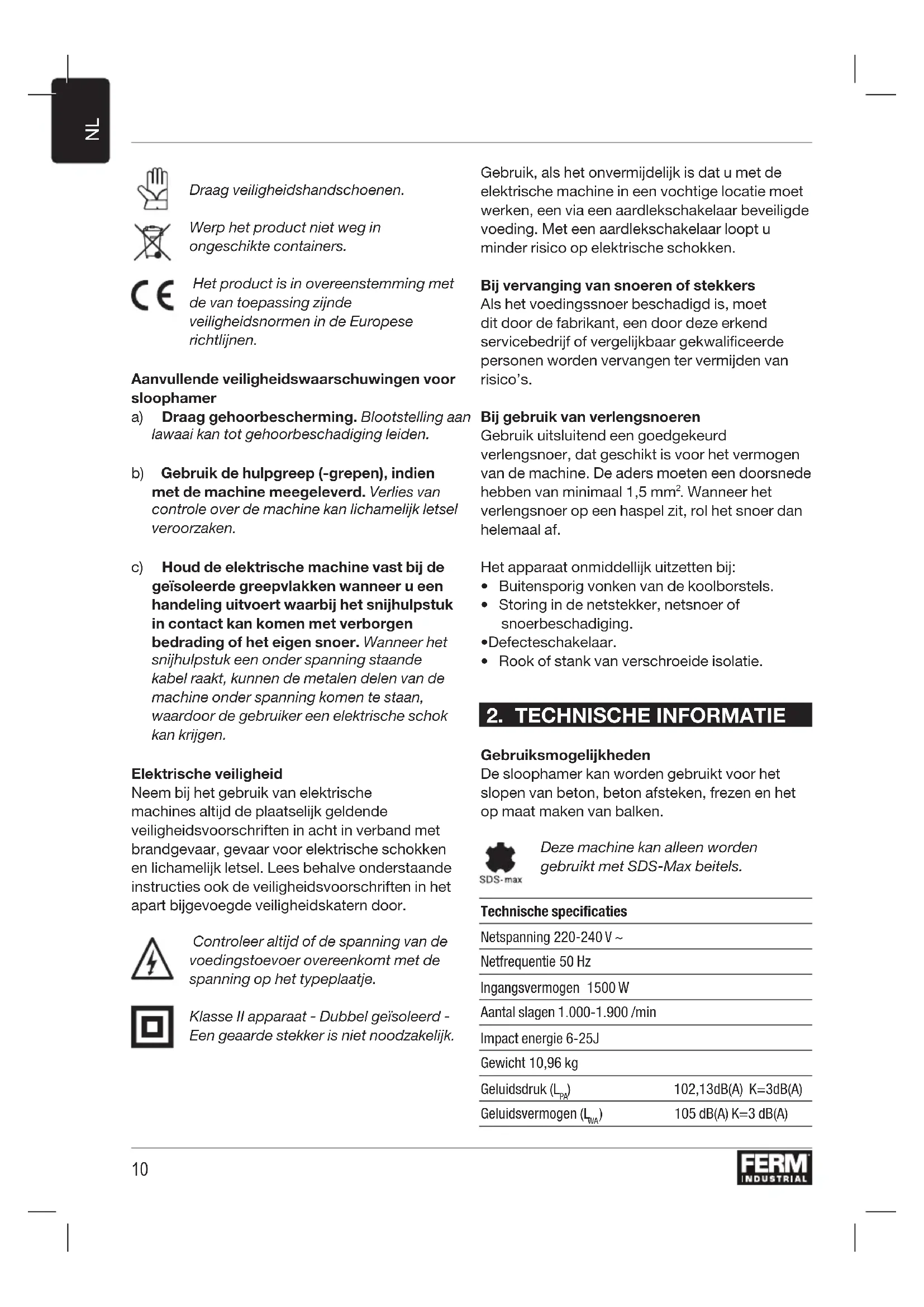

Draag veiligheidshandschoenen.

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuwingen voor sloophamer

a) Draag gehoorbescherming. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.
c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande kabel raakt, kunnen de metalen delen van de machine onder spanning komen te staan, waardoor de gebruiker een elektrische schok kan krijgen.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Gebruik, als het onvermijdelijk is dat u met de elektrische machine in een vochtige locatie moet werken, een via een aardlekschakelaar beveiligde voeding. Met een aardlekschakelaar loopt u minder risico op elektrische schokken.

Bij vervanging van snoeren of stekkers

Als het voedingssnoer beschadigd is, moet dit door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde personen worden vervangen ter vermijden van risico's.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Het apparaat onmiddellijk uitzetten bij:

• Buitensporig vonken van de koolborstels.
• Storing in de netstekker, netsnoer of snoerbeschadiging.
  •Defecteschakelaar.
  • Rook of stank van verschroeide isolatie.

Gebruiksmogelijkheden

De sloophamer kan worden gebruikt voor het slopen van beton, beton afsteken, frezen en het op maat maken van balken.

SDS-max

Deze machine kan alleen worden gebruikt met SDS-Max beitels.

Technische specificaties

Netspanning 220-240 V ~
Netfrequentie 50 Hz
Ingangsvermogen 1500 W
Aantal slagen 1.000-1.900 /min
Impact energie 6-25J
Gewicht 10,96 kg
Geluidsdruk (LPA)	102,13dB(A) K=3dB(A)
Geluidsvermogen (LWA)	105 dB(A) K=3 dB(A)

Trilling

Hoofdhandgreep a_h, Cheq	20,38 m/s2 k=1,5m/s2
Extra handgreep a_h, Cheq	19,61 m/s2 k=1,5m/s2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745. U kunt de gegevens gebruiken om gereedschap met elkaar te vergelijken en als een voorlopige beoordeling van de blootstelling aan trillingen wanneer u het gereedschap voor de genoemde toepassingen gebruikt.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen naar de illustraties op pagina 2-3

Afb. A

1. Aan/uit-schakelaar
2. Instelwiel toerental
3. Vergrendelingsknop
   4.Spankop
4. Vergrendelingshuls
   6.Hoofdhandgreep
   7.Extrahandgreep
5. Beitelpositiering
   9.Smeerpunt

3. ASSEMBLAGE

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact.

Monteren en verwijderen van het accessoire

Fig. B

Gebruik geen botte boorbits of beitels. Slijp of vervang botte boorbits of beitels onmiddellijk.

Monteren

• Breng een paar druppels olie aan op de schacht van het accessoire.
• Schuif de vergrendelingshuls (5) naar achteren.
• Plaats het accessoire in de spankop (4).
• Laat de vergrendelingshuls (5) los.

Verwijderen

• Schuif de vergrendelingshuls (5) naar achteren.
• Verwijder het accessoire uit de spankop (4).
• Laat de vergrendelingshuls (5) los.

• Duw de borgring (8) naar voren en draai naar de gewenste positie.
• Zorg ervoor dat de ring weer op zijn plaats staat voordat u de machine gebruikt.

Instellen van de extra handgreep

Fig. A

Monteren

• Draai de extra handgreep (7) los door de knop linksom te draaien.
• Draai de extra handgreep (7) naar de gewenste positie.
• Draai de extra handgreep (7) vast door hem rechtsom te draaien.

4. GEBRUIK

De aan/uit-schakelaar

Afb. A

• Schakel de machine in door op de aan/uitschakelaar (1) te drukken.
• Wanneer u de aan/uit-schakelaar (1) loslaat, wordt de machine uitgeschakeld.

Vergrendelingsknop

Afb. A

• U kunt de aan/uit-schakelaar (1) vergrendelen door de aan/uit-schakelaar (1) en vervolgens de vergrendelingsknop (3) in te drukken.
• Druk opnieuw op de aan/uit-schakelaar (1) om de schakelaar te ontgrendelen.

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een kleminrichting voor kleine werkstukken.
• Houd de machine stevig bij de handgreep vast.
  • Schakel de machine in.
• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.
• Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u de machine wegzet.

5. REINIGING EN ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

Mankementen

De machine moet regelmatig worden gecontroleerd op de volgende mankementen en reparaties moeten worden uitgevoerd indien nodig.

• Schade aan het netsnoer.
- Kapotte in-/uitschakeleenheid.
•Kortsluiting.
• Schade aan bewegende delen.

Storingen

Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met de verkoper of het servicebedrijf op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
