BEDIENUNGSANLEITUNG HDM1041P Ferm

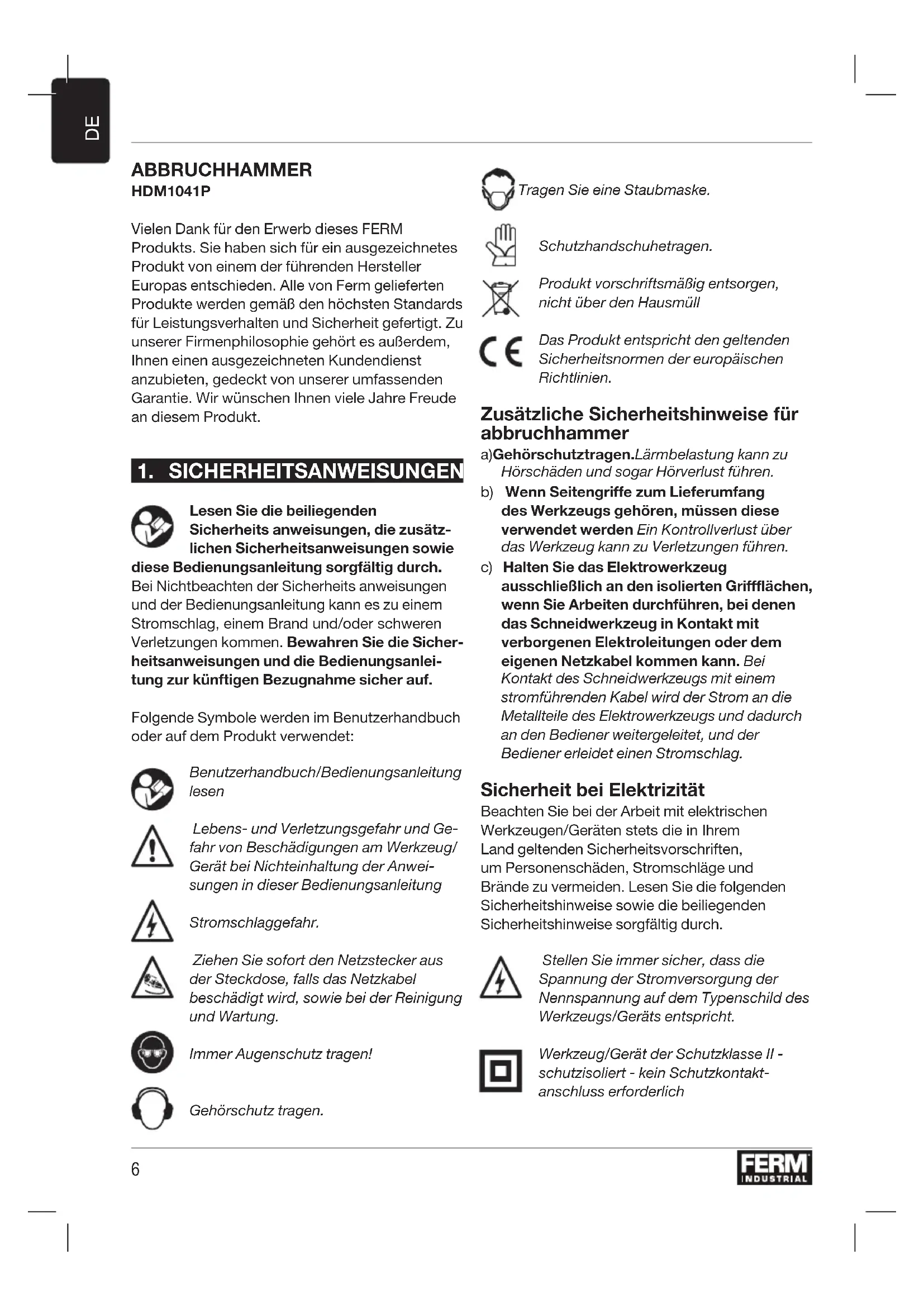

ABBRUCHHAMMER HDM1041P Vielen Dank für den Erwerb dieses FERM Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits anweisungen, die zusätz- lichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heitsanweisungen und die Bedienungsanlei- tung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen Lebens- und Verletzungsgefahr und Ge- fahr von Beschädigungen am Werkzeug/ Gerät bei Nichteinhaltung der Anwei- sungen in dieser Bedienungsanleitung Stromschlaggefahr. Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird, sowie bei der Reinigung und Wartung. Immer Augenschutz tragen! Gehörschutz tragen. Tragen Sie eine Staubmaske. Schutzhandschuhe tragen. Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche Sicherheitshinweise für abbruchhammer a) Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen. b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen. c) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag. Sicherheit bei Elektrizität Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch. Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht. Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontakt- anschluss erforderlich7

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert. Austauschen der Netzkabel oder Netzstecker Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden. Verwendung von Verlängerungskabeln Verwenden Sie ausschließlich Verlängerungskabel, die für die Leistungsaufnahme des Geräts geeignet sind. Die Mindestaderstärke beträgt 1,5 mm

Wenn Sie eine Verlängerungskabelrolle verwenden, muss das Kabel vollständig abgerollt werden. Schalten Sie das Gerät unter den folgenden Bedingungen umgehend aus:

• Übermäßige Funkenbildung der Kohlebürsten.

• Störung des Netzsteckers, Netzkabels oder Beschädigung des Netzkabels.

• Rauch oder Geruch einer verbrannten Isolation.

2. ANGABEN ZUM WERKZEUG

Bestimmungsgemäße Verwendung Der Abbruchhammer ist bestimmt zum Zerstören bzw. Abmeißeln von Beton, zum Auskehlen und Stab schneiden.” Diese Maschine kann nur mit SDS-Max-Meißeln verwendet werden. Technische Daten Netzspannung 220-240 V ~ Netzfrequenz 50 Hz Leistungsaufnahme 1500 W Schlagzahl 1.000-1.900 /min Aufprallenergie 6-25J Gewicht 10,96 kg Schalldruck (L

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN60745 gemessen. Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und vorläufig die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke zu beurteilen.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf. Beschreibung Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-3. Abb. A

1. Ein-/Aus-Schalter

2. Geschwindigkeitseinstellrad

5. Sicherungsmanschette

8. Meißel-Positionssperrring

Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.8

Anbringen und Entfernen eines Zubehörteils Abb. B Verwenden Sie keine stumpfen Bohrer- Bits oder Meißel. Schärfen oder erneuern Sie stumpfe Bohrer-Bits oder Meißel. Anbringen

• Tragen Sie ein paar Tropfen Öl an der Welle des Zubehörs auf.

• Schieben Sie die Sicherungsmanschette (5) nach hinten.

• Setzen Sie das Zubehör in das Spannfutter (4) ein.

• Lassen Sie die Sicherungsmanschette (5) los. Entfernen

• Schieben Sie die Sicherungsmanschette (5) nach hinten.

• Entfernen Sie das Zubehör aus dem Spannfutter (4).

• Lassen Sie die Sicherungsmanschette (5) los. Ändern der Meißel-position

• Schieben Sie den Sicherungsring (8) nach vorne und drehen Sie ihn in die gewünschte Position.

• Vergewissern Sie sich, dass der Ring vor dem Gebrauch der Maschine wieder einrastet. Einstellen des Zusatzhandgriffs Abb. C Anbringen

• Lösen Sie den Hilfsgriff (7) durch Drehen Knopf gegen den Uhrzeigersinn.

• Drehen Sie den Zusatzhandgriff (7) in die erforderliche Position.

• Ziehen Sie den Zusatzhandgriff (7) durch Drehen im Uhrzeigersinn an.

Ein-/Ausschalter Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (1) ein. Wenn Sie den Ein-/ Ausschalter (1) loslassen, schaltet sich das Gerät aus. Feststelltaste Abb. A

• Sie können den Ein-/Ausschalter (1) durch Drücken des Ein-/Ausschalters (1) und anschließend der Feststelltaste (3) sperren Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.

• Halten Sie die Maschine sicher am Griff fest.

• Schalten Sie die Maschine ein.

• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.

• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

5. REINIGUNG UND WARTUNG

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, und ziehen Sie den Netzstecker aus der Steckdose. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. Schäden Das Gerät muss regelmäßig auf die folgenden möglichen Schäden hin geprüft und falls erforderlich repariert werden.

• Schäden am Netzkabel.

• Defekte Auslösevorrichtung zum Ein-/ Ausschalten.

• Beschädigte bewegliche Teile.9

Störungen Wenn es zu einer Störung kommt, z. B. durch den Verschleiß eines Teils, wenden Sie sich an den Verkäufer oder an die Servicestelle, die auf der Garantiekarte angegeben ist. Eine ausführliche Übersicht über die Teile, die bestellt werden können, wird gesondert zur Verfügung gestellt. GARANTIE Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorges- ehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern. SLOOPHAMER HDM1041P Dank u voor het aanschaffen van dit FERM product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.
