MANUALE UTENTE HDM1041P Ferm

Traduction de la notice originale 13 Traducción del manual original 16 Traduzione delle istruzioni originali 20

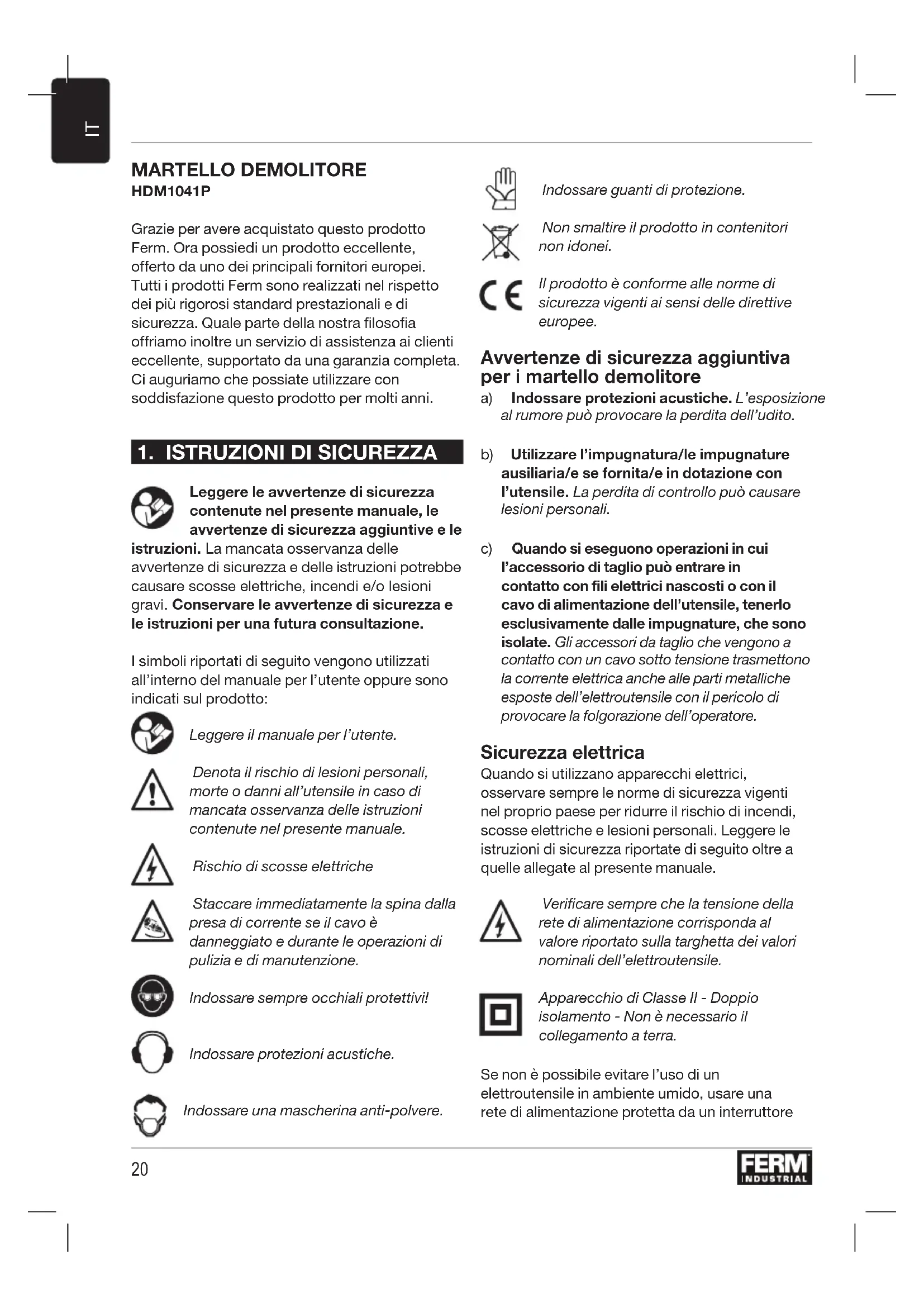

MARTELLO DEMOLITORE HDM1041P Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione. I simboli riportati di seguito vengono utilizzati all’interno del manuale per l’utente oppure sono indicati sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche Staccare immediatamente la spina dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione. Indossare sempre occhiali protettivi! Indossare protezioni acustiche. Indossare una mascherina anti-polvere. Indossare guanti di protezione. Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee. Avvertenze di sicurezza aggiuntiva per i martello demolitore a) Indossare protezioni acustiche. L’esposizione al rumore può provocare la perdita dell’udito. b) Utilizzare l’impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l’utensile. La perdita di controllo può causare lesioni personali. c) Quando si eseguono operazioni in cui l’accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell’utensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile con il pericolo di provocare la folgorazione dell’operatore. Sicurezza elettrica Quando si utilizzano apparecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate al presente manuale. Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell’elettroutensile. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Se non è possibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore21

differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche. Sostituzione di cavi o spine Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza. Uso di cavi di prolunga Utilizzare cavi di prolunga approvati, adatti per la potenza nominale dell’elettroutensile. La sezione minima del conduttore è 1,5 mm

. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Spegnere immediatamente l’elettroutensile nei seguenti casi:

• Formazione eccessiva di scintille delle spazzole in carbonio.

• Interruzione di corrente dalla spina o dal cavo di alimentazione o cavo di alimentazione danneggiato.

• Interruttore difettoso.

• Fumo o odore di bruciato.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Impiego Il martello demolitore è uno strumento specificamente inteso per la demolizione e la scalpellatura del cemento, l’esecuzione di scanalature e il taglio di barre. Questa macchina può essere utilizzata solo con scalpelli SDS-Max Dati tecnici Tensione di rete 220-240 V ~ Frequenza di rete 50 Hz Potenza assorbita 1500 W Frequenza di percussione 1.000-1.900 colpi/min Energia di impatto 6-25J Peso 10.96 kg Pressione sonora (L

Livello di emissione di vibrazioni Il livello di emissione di vibrazioni indicato nel presente manuale d’istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745. Può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell’esposizione alle vibrazioni quando si utilizza l’elettroutensile per le applicazioni menzionate.

• L’uso dell’elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa ma- nutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

• I momenti in cui l’utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni. Proteggersi contro gli effetti delle vibrazioni sottoponendo l’utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro. Descrizione I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3 Fig. A

1. Interruttore on/off

2. Selettore di regolazione della velocità

3. Pulsante di blocco

5. Ghiera di serraggio

6. Impugnatura principale

7. Impugnatura ausiliaria

8. Anello di bloccaggio del punto di scalpello

9. Punto di lubrificazione

Prima del montaggio, spegnere sempre l’elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.22

Montaggio e rimozione dell’accessorio Fig. B Non utilizzare punte per trapano o scalpelli spuntati o non affilati. Affilare o sostituire immediatamente le punte per trapano o gli scalpelli spuntati o non affilati. Montaggio

• Applicare alcune gocce d’olio sullo stelo dell’accessorio.

• Far scorrere indietro la ghiera di serraggio (5).

• Inserire l’accessorio nel mandrino (4).

• Rilasciare la ghiera di serraggio (5). Rimozione

• Far scorrere indietro la ghiera di serraggio (5).

• Rimuovere l’accessorio dal mandrino (4).

• Rilasciare la ghiera di serraggio (5). Cambiare la posizione del scalpello

• Spingere l’anello di bloccaggio (8) in avanti e tornare alla posizione desiderata.

• Assicurarsi che l’anello rimanga in posizione prima di utilizzare la macchina. Regolazione della maniglia ausiliaria Fig. A Montaggio

• Allentare la manopola ausiliaria (7) ruotando la manopola Antiorario

• Ruotare l’impugnatura ausiliaria (7) nella posizione desiderata.

Interruttore On/Off Fig. A

• Accendere l’elettroutensile premendo l’interruttore On/Off (1). Rilasciando l’interruttore On/Off (1) l’elettroutensile si spegne. Pulsante di blocco Fig. A

• È possibile bloccare l›interruttore On/Off (1) premendo l›interruttore On/Off (1) seguito dal pulsante di blocco (3).

• Per rimuovere il blocco premere di nuovo l’interruttore On/Off (1). Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzare un dispositivo di bloccaggio per eseguire tagli su piccoli pezzi.

• Non esercitare una pressione eccessiva sull’elettroutensile. Lasciare che l’elettroutensile effettui il lavoro di taglio.

• Prima di appoggiare l’elettroutensile, spegnerlo e attendere che si arresti completamente.

5. PULIZIA E MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l’elettroutensile e staccare la spina dalla presa di corrente. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. Difetti L’elettroutensile deve essere ispezionato regolarmente per verificare la presenza dei seguenti possibili difetti e ripararli se necessario.

• Danni al cavo di alimentazione.

• Interruttore On/Off rotto.

• Parti mobili danneggiate. Guasti In caso di guasti, ad esempio a seguito dell’usura di un componente, contattare il proprio rivenditore o il servizio di assistenza al recapito indicato sul foglio della garanzia. In un foglio a parte viene fornito un esploso dei componenti che possono essere ordinati.23

GARANZIA Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l’utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
