KULLANIM KILAVUZU HDM1041P Ferm

Bu FERM ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

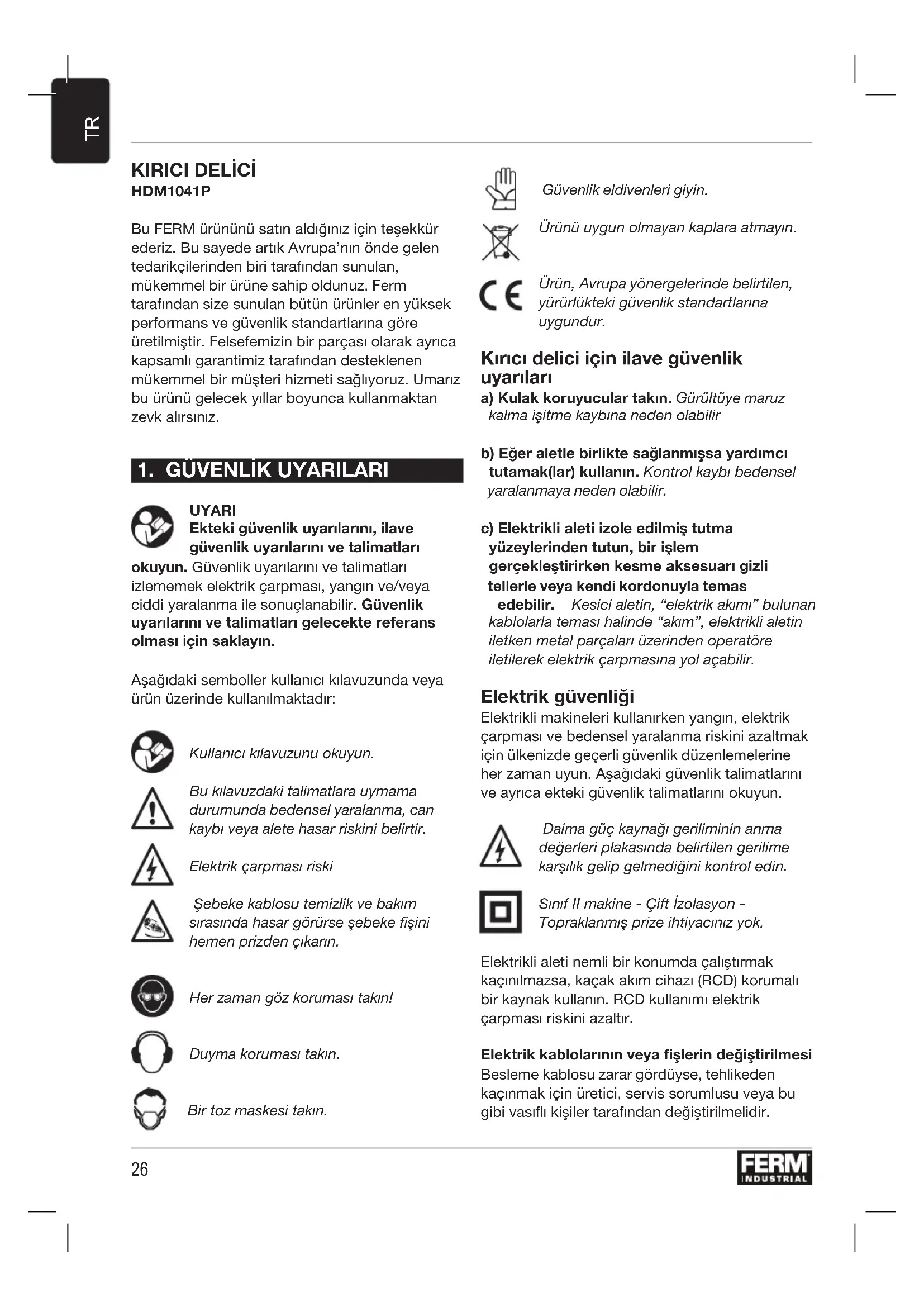

1. GÜVENLİK UYARILARI

UYARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları

okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın.

Her zaman göz koruması takın!

Duyma koruması takın.

Bir toz maskesi takın.

Güvenlik eldivenleri giyin.

Ürünü uygun olmayan kaplara atmayın.

Ürün, Avrupa yönergelerinde belirtilen, yürürlükteki güvenlik standartlarına uygundur.

Kırıcı delici için ilave güvenlik uyarıları

a) Kulak koruyucular takın. Gürültüye maruz kalma işitme kaybına neden olabilir
b) Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.
c) Elektrikli aleti izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesici aletin, “elektrik akımı” bulunan kablolarla teması halinde “akım”, elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Daima güç kaynağı geriliminin anma değerleri plakasında belirtilen gerilime karşılık gelip gelmediğini kontrol edin.

Sınıf II makine - Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

Elektrik kablolarının veya fislerin değiştirilmesi

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Uzatma kablolarının kullanımı

Yalnızca makinenin güç değeri için uygun, onaylanmış uzatma kabloları kullanın. Minimum öz kalınlığı 1.5 mm2'dir. Bir makara uzatma kablosu kullanılan her seferde, her zaman kabloyu tamamen açın.

Şu durumlarda makineyi derhal kapatın:

• Karbon fırçaları aşırı kıvılcım saçıyor.
• Şebeke fişi, şebeke kablosunun kesilmesi veya şebeke kablosunun hasarlı olması durumunda.
  • Bozuk anahtar durumunda.
• Yanık izolasyon dumanı veya kokusu.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu kırıcı delici beton kırma, beton kesme, kanal açma ve inşaat demiri kesme işleri için tasarlanmıştır.

Bu makine, sadece SDS-Max keskiler ile kullanılabilir.

Şebeke voltajı 220-240 V ~

Şebeke frekansı 50 Hz

Güç girişi 1.500 W

Darbe oranı 1.000-1.900/min

Keski konumları sayısı 6-25J

Ağırlık 10.69 kg

Ses basıncı ( L_PA ) 102.13dB(A) K=3 dB(A)

Akustik güç ( L_WA ) 105dB(A) K=3 dB(A)

Vibrasyon

Ana tutamak a_h,Cheq	20.38m/s ^2 K=1.5m/s ^2
ilave tutamak a_h,Cheq	19.61 m/s ^2 K=1.5m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN60745 içinde verilen bir standart test ile uygun olarak ölçülmüştür. Bir aleti başka bir aletle karşılaştırmak ve adı geçen uygulamalar için aleti kullanırken vibrasyona maruz kalma ön değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.
• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki rakamlar 2. sayfadaki diyagramları göstermektedir.

Şekil A

1. Açma / kapama anahtarı
2. Güç göstergesi
3. Kilitleme düğmesi
4. Matkap kovani
5. Kilitleme manşonu
6. Ana tutamak
7. ilave tutamak
8. Keski konum kilitleme halkası
9. Yağlama noktası

3. MONTAJ

Montajdan önce daima makineyi kapatın ve fişini prizden çıkarın.

Aksesuarın monte edilmesi ve çıkartılması Şekil B

Körelmiş matkap uçları veya keskileri kullanmayın. Körelmiş matkap uçları veya keskileri derhal bileyleyin veya değiştirin.

Montaj

• Aksesuar miline birkaç damla yağ dökün.
• Kilitleme manşonunu (5) arkaya kaydırın.
• Aksesuarı matkap kovanına (4) yerleştirin.
• Kilitleme manşonu (5) serbest bırakın.

Çıkarma

• Kilitleme manşonunu (5) arkaya kaydırın.
• Aksesuari matkap kovanından (4) çıkartın.
• Kilitleme manşonu (5) serbest bırakın.

Keski konumunun değiştirilmesi

• Kilit halkasını (8) ileri itin ve keskiyi istenen konuma çevirin.
• Makineyi kullanmadan önce halkanın yerine kilitlendiğinden emin olun.

İlave tutamağın ayarlanması

Şekil A

Montaj

• Topuzu saat yönünün tersine çevirerek ilave tutamağı (7) gevşetin.
• Ilave tutamağı (7) istenen konuma çevirin.
• Topuzu saat yönünde çevirerek ilave tutamağı (7) sıkın.

4. KULLANIM

Açma / Kapama anahtarı

Şek. A

- Açma/Kapama anahtarına (1) basarak makineyi açın. Açma/Kapama anahtarını (1) biraktığınızda makine açılacaktır

Kilitleme düğmesi

Şek. A

• Açma/Kapama anahtarını (1), Açma/Kapama anahtarına (1) ve ardından kilitleme düğmesine (3) basarak kilitleyebilirsiniz.
• Anahtar kilidini serbest bırakmak için; Açma/Kapama anahtarına (1) tekrar kısaca basın.

İdeal kullanım için ipuçları

• İş parçasını kelepçe ile sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.
• Makineyi sapından sıkıca tutun.
• Makineyi açın.
• Makine üzerine çok fazla basınç uygulamayın. İşi makinenin yapmasına izin verin.
• Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

5. TEMİZLİK VE BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış

olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Bozukluklar

Makine düzenli olarak aşağıdaki olası bozukluklar açısından denetlenmeli ve gerekirse tamir edilmelidir.

• Elektrik kablosunda hasar.
- Bozuk açma/kapama tetikleyici ünitesi.
- Kısa devre yapma.
- Hasar görmüş hareketli parçalar.

Arizalar

Bir arıza meydana gelirse, örneğin bir parçanın yıpranmasından sonra, lütfen satıcınızla veya garanti kartı üzerindeki servis adresiyle iletişime geçin. Sipariş edilebilecek parçaları gösteren bir parça şemasını ayrı olarak bulacaksınız.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevreye zarar vermeden imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts list

HDM1041P

No Description Position
480721 Position adjustment ring 11
480723 Hex. Socket Bolt M8×30 (4pcs) 13
480726 O-Ring 63,5 * 2,6 15
480729 Circlip 41 18
480730 Oil Seal Ring 32x42x7 19
480737 O ring 30,4x5 26
480753 O-Ring 79×2.8 41
480754 Excentric gear 42
480755 Bearing 6002 43
480757 Bearing 6002 45
480763 Speed control 51
480765 Switch 53
480774 Stator 62
480782 Carbon Brush set (2pcs)	69
480784 Rotor	72
480785 Bearing sleeve 73
480807 Vibration absorbing spring	96
411092 Chuck cover set	1,5
411093 Hammer rod set	7,12,16
411094 Control sleeve set	28,29
411095 Oil cap set	36,36A,37
411096 Bottom cover set	76,78
411097 Side handle assembly 80,84
411098 Shock absorption set	94,98

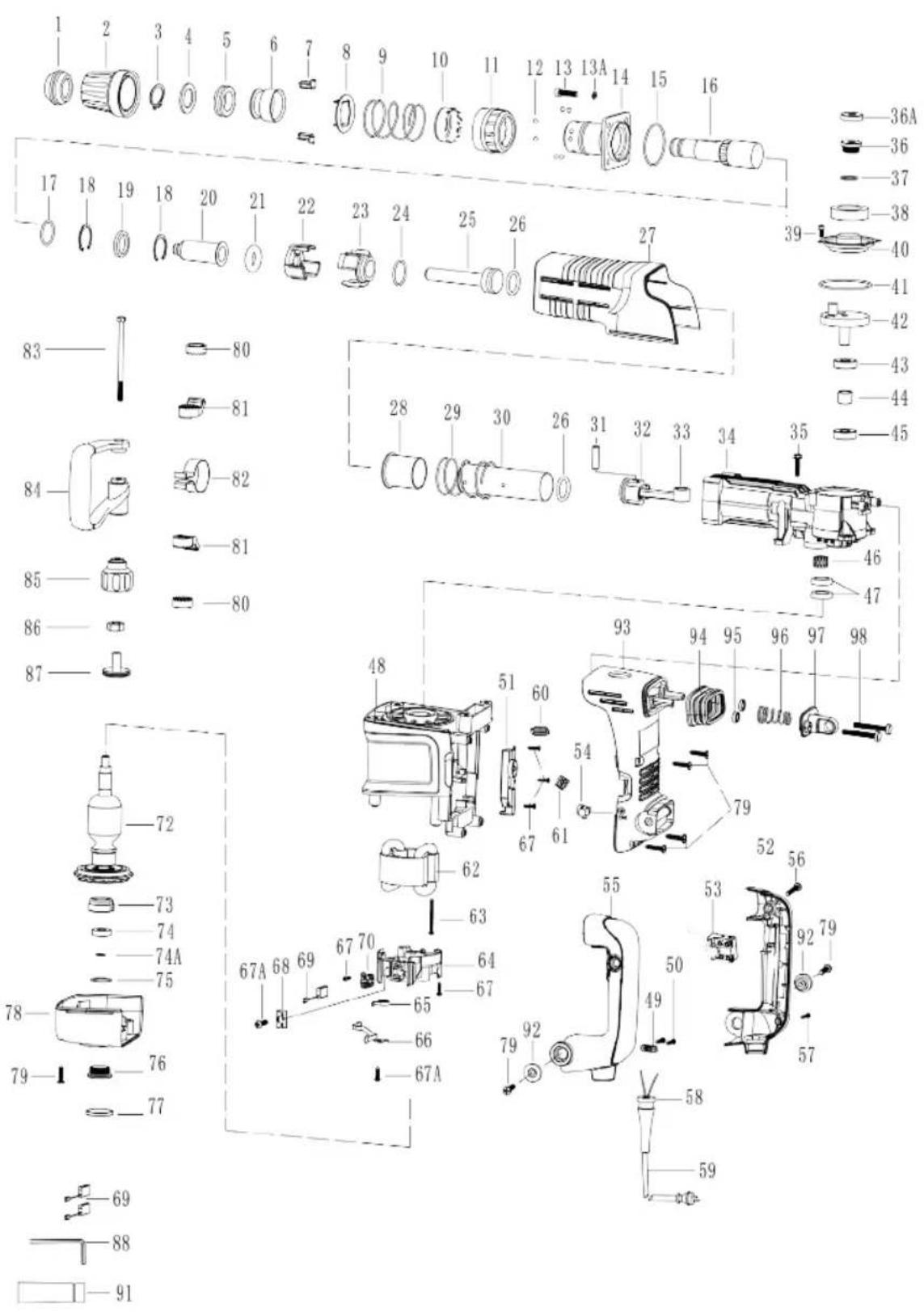

Exploded view
