BEDIENUNGSANLEITUNG CDM1127 Ferm

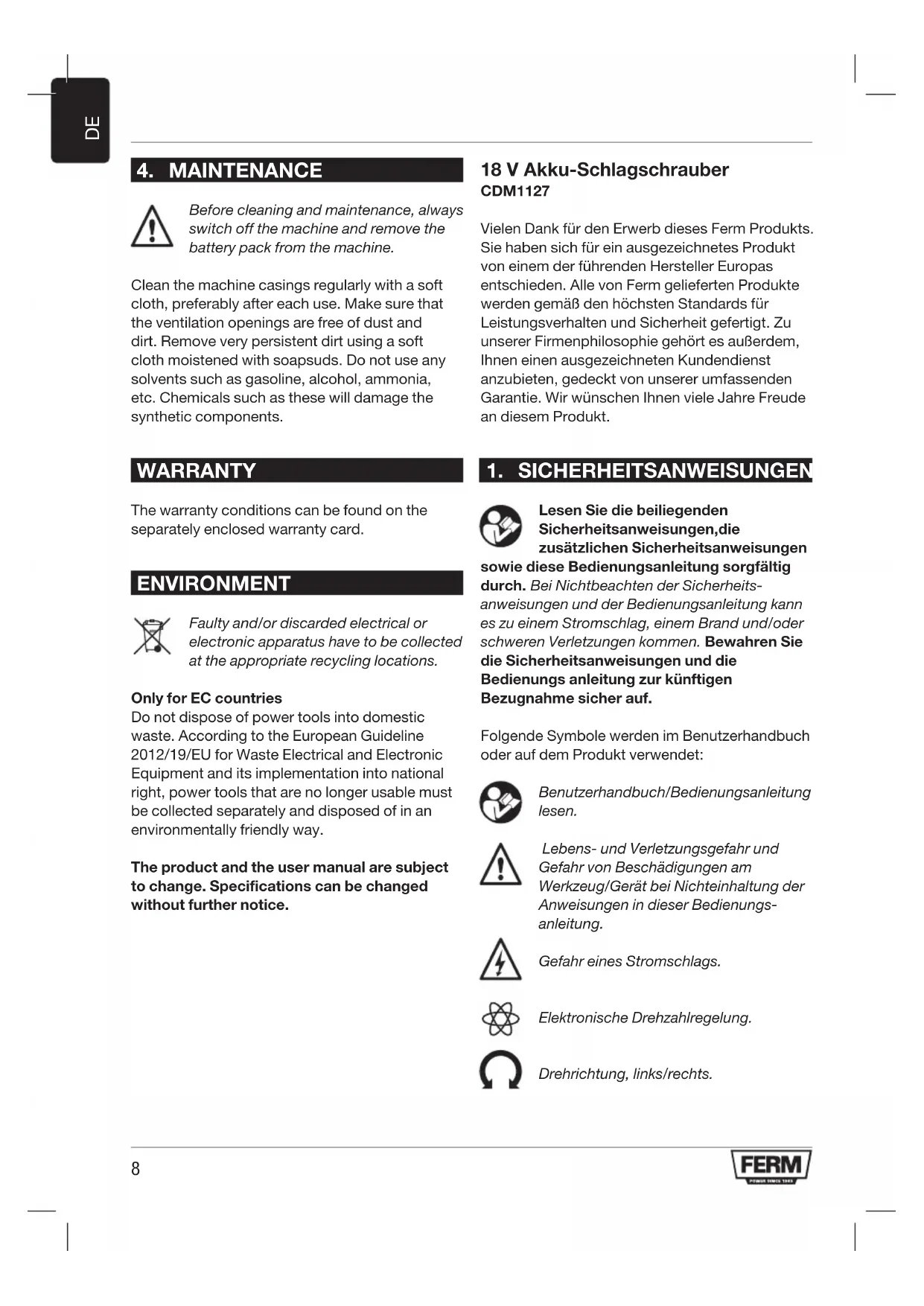

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits anweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits- anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs- anleitung. Gefahr eines Stromschlags. Elektronische Drehzahlregelung. Drehrichtung, links/rechts.9

Nicht im Regen benutzen. Nur zur Benutzung in Innenräumen. Werkzeug/Gerät der SchutzklasseII- schutzisoliert- kein Schutzkontakt- anschluss erforderlich. Höchsttemperatur 40°C. Batterien/Akkus nicht in offene Feuer werfen. Batterien/Akkus nicht ins Wasser werfen. Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll. Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden. Sicherungseinsatz für träge Sicherungen. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche Sicherheitshinweise für Bohrmaschinen und Schrauber a) Beim Schlagbohren Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen. b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen. c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann, an den isolierten Griffflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag. Verwendung und Pflege des Akkuwerkzeugs a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen. b) Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen. c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen könnten. Ein Kurzschließen der beiden Akkupole kann zu Verbrennungen oder Bränden führen. d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spülen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Wartung a) Lassen Sie Ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten. Für das Ladegerät Verwendungszweck Nur für das Laden von wiederaufladbaren Li- Ionen-Akkus des CDA1096. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen. a) Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränk-10

ten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben b) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden! d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden! Restrisiken Selbst bei ordnungsgemäßer, beschriebener Anwendung des Elektrowerkzeugs können nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren können in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten: a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Geräts kann zu Gesundheitsschäden durch die Vibrationsemission führen. b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieses Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten. Austausch des Netzkabels Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieser 18 V Akku-Schlagschrauber ist für das Einschrauben und das Lösen von muttern. Technische Daten Modellnummer CDM1127 Ladegerät CDA1097 Eingang des Ladegeräts 100-240 V ~ 50-60Hz Ausgang des Ladegeräts 22V DC 1500mA Wiederaufladbarer Akku 18 V Li-Ionen 4.0Ah Akkuladezeit 3 Stunde Aufnahme Werkzeugeinsatzhalter 1/2” Max. Drehmoment 380Nm Leerlaufdrehzahl 0-2300 /min Gewicht (mit Akku) 2,45 kg Schalldruckpegel L

93,37 dB(A) K=3 dB(A) Schallleistungspegel L

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.11

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. Beschreibung Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3. Abb. A

5. LED-Anzeigen Ladegerät

7. Drehrichtungsschalter

8. Ein-/Aus-Schalter

Lithium-Ionen-Technologie Bei den mit diesem Werkzeug gelieferten Akkus handelt es sich um Lithium-Ionen-Akkus. Einer der Vorteile von Lithium-Ionen- Akkus besteht darin, dass diese Akkus erst dann in ihrer Leistung nachlassen, wenn sie nahezu vollständig entladen sind. Sie können das Werkzeug solange betreiben, bis Sie feststellen, dass die Leistung des Schraubers abnimmt. Der Akku ist nun entladen und muss neu aufgeladen werden. Ein weiterer Vorteil ist, dass bei Lithium- Ionen-Akkus kein Memory-Effekt auftritt. Daher können diese Akkus jederzeit und unabhängig vom Ladezustand ohne Beeinträchtigung des Akkuzustands aufgeladen werden.

Vor der ersten Verwendung muss der Akku aufgeladen werden. Entnehmen des Akkus aus dem Werkzeug Abb. B

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Drücken Sie die Akku-Freigabetaste (3) an der Rückseite des Akkus (2) mit der anderen Hand nach unten.

• Halten Sie diese Taste (3) gedrückt, und schieben Sie den Akku nach vorn aus dem Gerät heraus, wie in Abb. B dargestellt. Einsetzen des Akkus in das Werkzeug Abb. B Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B dargestellt.

• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet. Laden des Akkus (über das Ladegerät) Abb. C

• Entnehmen Sie den Akku (2) aus dem Werkzeug.

• Drehen Sie den Akku (2) mit der Unterseite nach oben, und schieben Sie ihn in das Ladegerät (4), wie in Abb. C dargestellt.

• Drücken Sie den Akku vollständig in die Aufnahme.

• Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (5) leuchten zur Anzeige des Ladezustands auf. LED-Anzeigen (5) Abb. C Das Ladegerät verfügt über 2 LED-Anzeigen (5) zur Anzeige des Ladevorgangs: Rote LED: Grüne LED: Status Ladegerät Aus Aus Keine Stromversorgung Aus Ein Standby-Modus: -Kein Akku eingelegt oder -Akku eingelegt, aber Ladevorgang seit abgeschlossen Ein Aus Akku wird geladen

• Das vollständige Laden des Akkus kann bis zu 180 Minuten dauern.

• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der12

Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

• Der Akku kann aufbewahrt oder direkt in das Gerät eingesetzt werden. Lithium-Ionen-Zellen können lange Zeit gelagert werden, ohne dass der Ladezustand merklich nachlässt. Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden. Einsetzen und Entnehmen von Steckschlüssel- Einsatzen Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen. Bringen Sie das Bit mit gleichmäßigem Druck an der Maschine an. Zum Entfernen kräftig von der Maschine abziehen. Einstellen der Drehrichtung

• Stellen Sie den Richtungsschalter (7) zum Eindrehen von Schrauben oder zum Bohren in die Stellung “”.

• Stellen Sie den Richtungsschalter (7) zum Lösen von Schrauben in die Stellung “”. Ein- und Ausschalten des Werkzeugs ACHTUNG: Stellen Sie sicher, dass das Befestigungsmittel und/oder System dem Drehmoment standhalten, das durch das Werkzeug erzeugt wird. Ein übermäßiges Drehmoment kann zu Zerbrechen und Verletzungen führen. ACHTUNG: Keine regulären Steckschlüsseleinsätze sondern nur für Schlagschrauber geeignete Einsätze verwenden. Einsätze, die nicht für Schlagschrauber entwickelt wurden, können zerbrechen und zu Verletzungen führen. Überprüfen Sie die Einsätze vor dem Gebrauch dahingehend, dass sie keine Risse oder anderen sichtbaren Schäden aufweisen.

1. Setzen Sie das Zubehör auf den Kopf des

Befestigungsmittels. Richten Sie das Werkzeug gerade auf das Befestigungsmittel.

2. Durch Drücken des Ein-/Aus-Schalters (8)

wird das Gerät eingeschaltet. Je weiter der Schalter gedrückt wird, umso schneller dreht sich der Bohrschrauber. Beim Loslassen des Ein Aus-Schalters (8) hält das Gerät an. Lassen Sie den Schalter los, um das Gerät anzuhalten. Überprüfen Sie das Drehmoment immer mit einem Drehmomentschlüssel, da Drehmoment des Befestigungsmittels von vielen Faktoren abhängt, u.a. von folgenden:

• Spannung: Niedrige Spannung aufgrund einer fast entladenen Batterie verringert das Anzugsmoment.

• Größe des Zubehörteils: Wird kein Zubehör mit der passenden Größe verwendet, verringert sich das Anzugsmoment.

• Schraubengröße: Größere Schraubendurchmesser erfordern in der Regel ein höheres Anzugsmoment. Das Anzugsmoment hängt auch von Länge, Typ und Drehmomentkoeffizient ab.

• Schraube: Achten Sie darauf, dass alle Gewinde frei von Rost und anderen Verunreinigungen sind, um das richtige Anzugsmoment zu ermöglichen.

• Material: Die Art des Materials und die seine Oberflächenbeschaffenheit beeinflussen das Anzugsmoment.

• Befestigungszeit: Eine längere Befestigungszeit erhöht das Anzugsmoment. Eine längere als die empfohlene Befestigungszeit kann dazu führen, dass die Befestigungselemente übermäßig belastet oder beschädigt werden.

• Bringen Sie den Drehrichtungsschalter (7) in die Mittelstellung, um den Ein-/Aus-Schalter zu verriegeln. Wenn sich der Drehrichtungsschalter in dieser Stellung befindet, lässt sich der EIN/ AUS-Schalter nicht betätigen. Legen Sie das Werkzeug erst ab, nachdem es vollständig zum Stillstand gekommen ist. Legen Sie das Gerät nur auf einen sauberen Untergrund ab, damit kein Staub und kein Schmutz in den Mechanismus gelangt. Arbeitsleuchte (9) Abb. A Das Werkzeug ist mit einer Arbeitsleuchte zum Ausleuchten des Arbeitsbereichs ausgestattet.

• Diese Leuchte schaltet sich automatisch ein,13

wenn der EIN/AUS-Schalter gedrückt wird.

• Wenn der EIN/AUS-Schalter wieder losgelassen wird, schaltet sich die Leuchte automatisch aus.

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. GARANTIE Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.14
