Chiave a percussione a batteria da 18V CDM1127 Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

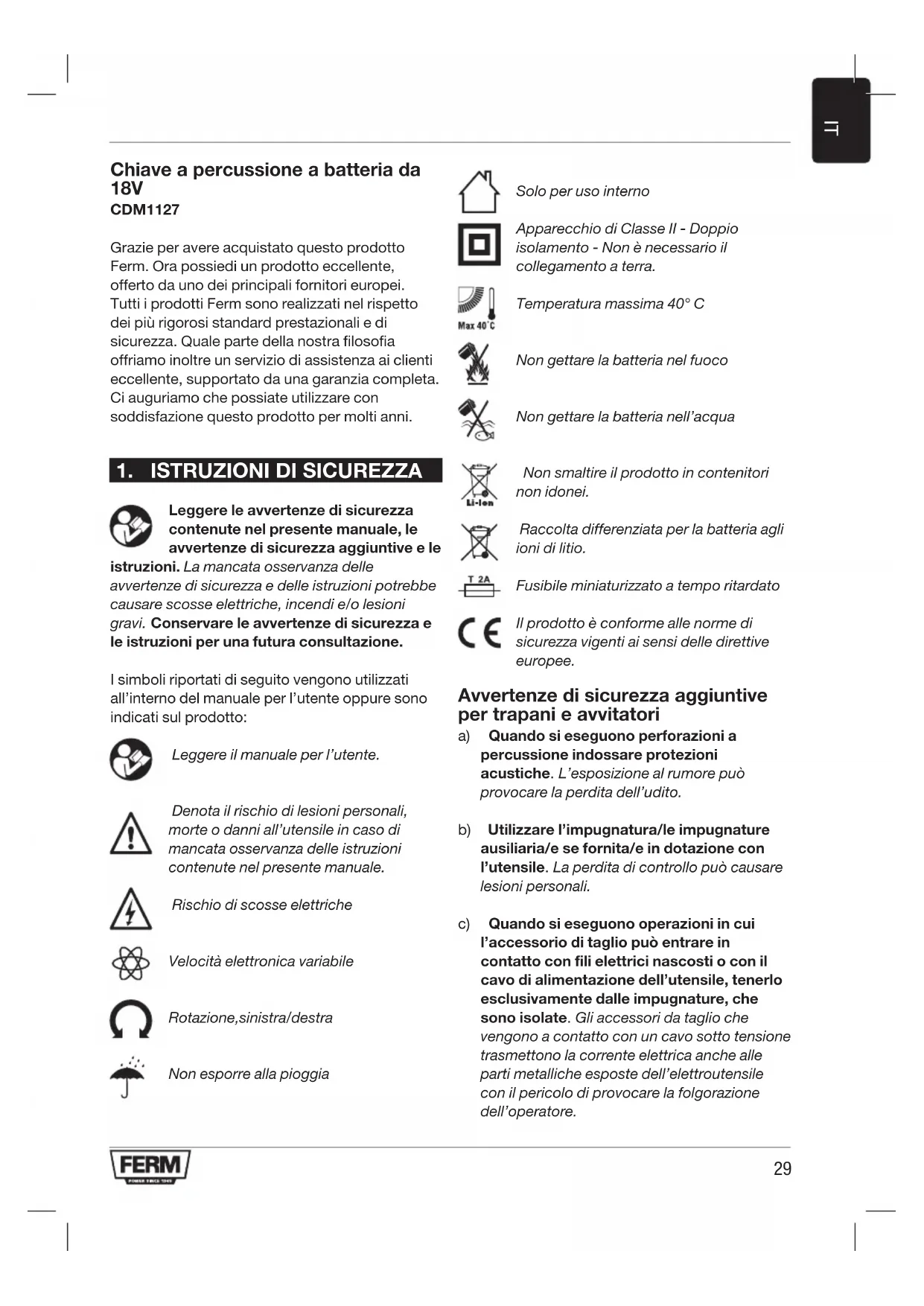

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione. I simboli riportati di seguito vengono utilizzati all’interno del manuale per l’utente oppure sono indicati sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche Velocità elettronica variabile Rotazione, sinistra/destra Non esporre alla pioggia Solo per uso interno Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Temperatura massima 40° C Non gettare la batteria nel fuoco Non gettare la batteria nell’acqua Non smaltire il prodotto in contenitori non idonei. Raccolta differenziata per la batteria agli ioni di litio. Fusibile miniaturizzato a tempo ritardato Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee. Avvertenze di sicurezza aggiuntive per trapani e avvitatori a) Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L’esposizione al rumore può provocare la perdita dell’udito. b) Utilizzare l’impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l’utensile. La perdita di controllo può causare lesioni personali. c) Quando si eseguono operazioni in cui l’accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell’utensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile con il pericolo di provocare la folgorazione dell’operatore.30

Uso e manutenzione dell’utensile a batteria a) Ricaricare l’utensile esclusivamente con il caricabatterie specificato dal costruttore. Un caricabatterie adatto a un determinato tipo di batteria può comportare il rischio di incendio se utilizzato con una batteria diversa. b) Gli elettroutensili devono essere usati esclusivamente con i tipi di batterie specificatamente indicati. L’uso di batterie di tipi diversi può comportare il rischio di lesioni e di incendio. c) Quando la batteria non viene utilizzata, tenerla lontano da oggetti metallici, come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei morsetti. Il corto circuito dei morsetti della batteria può dare origine a ustioni o incendi. d) In condizioni di impiego non corretto, si potrebbe verificare la fuoriuscita del liquido dalla batteria; evitarne il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Il liquido fuoriuscito dalla batteria può causare irritazione o ustioni. Assistenza a) L’assistenza per l’elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile. Caricabatterie Uso previsto Utilizzare esclusivamente batterie ricaricabili agli ioni di litio CDA1096. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni. a) L’apparecchio non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell’apparecchio, a meno che non siano sorvegliate o siano state istruite sull’uso del prodotto. b) Accertarsi che i bambini non giochino con il caricabatterie. c) Non ricaricare batterie non ricaricabili! d) Mentre il caricabatteria è in funzione sistemarlo in un luogo ben ventilato! Rischi residui Anche quando l’elettroutensile viene usato rispettando le indicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Possono insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell’elettroutensile: a) problemi di salute derivanti dall’emissione di vibrazioni se l’elettroutensile viene usato per un periodo prolungato oppure se non è adeguatamente gestito e correttamente manutenuto; b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano. Avvertenza! Quando è in funzione ques- to elettroutensile produce un campo elettromagnetico. In determinate cir- costanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o morta- li, raccomandiamo alle persone con impianti medici di consultare il proprio medico o il costruttore dell’impianto medicale prima di utilizzare questo elet- troutensile. Sostituzione del cavo di alimentazione Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Uso previsto Questo Chiave a percussione a batteria da 18V fili è destinato all’inserimento e all’allentamento di bulloni.31

Dati tecnici Numero modello CDM1127 Caricabatterie CDA1097 Ingresso caricabatterie 100-240 V ~ 50-60Hz Uscita caricabatterie 22 V c.c. 1500mA Batteria ricaricabile 18 V Li-ion 4,0Ah Tempo di carica batteria 3 ora Mandrino 1/2” Coppia max. 380Nm Velocità a vuoto 0-2300 giri/min Peso (incl. batteria) 2,45 kg Livello pressione sonora L

Livello di emissione di vibrazioni Il livello di emissione di vibrazioni indicato nel presente manuale d’istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell’esposizione alle vibrazioni quando si utilizza l’elettroutensile per le applicazioni menzionate.

• L’uso dell’elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

• I momenti in cui l’elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni. Proteggersi contro gli effetti delle vibrazioni sottoponendo l’utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro. Descrizione I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3 Fig. A

3. Pulsante di sblocco batteria

7. Selettore di direzione

8. Interruttore On/Off

Tecnologia agli ioni di litio Le batterie fornite in dotazione con questo elettroutensile sono agli ioni di litio. Uno dei vantaggi delle batterie agli ioni di litio è che fino a quando la batteria non è quasi del tutto scarica, praticamente non si nota che la carica si sta esaurendo. L’elettroutensile può essere usato fino a quando si inizia a notare che la potenza del trapano è diminuita. A quel punto la carica della batteria è esaurita e deve essere ricaricata. Un altro vantaggio è che le batterie agli ioni di litio non sono soggette all’effetto memoria, perciò possono essere ricaricate in qualsiasi momento senza degradarsi, a prescindere dal loro stato di carica.

Prima del primo utilizzo la batteria deve essere caricata. Rimozione della batteria dall’elettroutensile Fig. B

• Tenere fermo l’elettroutensile (1) saldamente con una mano.

• Premere il pulsante di sblocco della batteria (3) situato nella parte posteriore della batteria (2) con l’altra mano.

• Mantenendo premuto il pulsante (3) fare32

scorrere avanti la batteria estraendola dall’elettroutensile, come illustrato nella FiguraB. Inserimento della batteria nell’elettroutensile Fig. B Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all’elettroutensile.

• Tenere fermo l’elettroutensile (1) saldamente con una mano.

Inserire la batteria (2) nella base dell’elettroutensile, come illustrato nella Figura B.

• Spingere in avanti la batteria finché scatta in posizione con un clic. Carica della batteria (con il caricabatterie) Fig. C

• Rimuovere la batteria (2) dall’elettroutensile.

Capovolgere la batteria (2) e inserirla nel caricabatterie (4), come illustrato nella Figura. C.

• Spingere la batteria finché si incastra nell’apposito alloggiamento.

• Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (5) si illuminano e mostrano lo stato di carica della batteria. Indicatori a LED (5) Fig. C Sul caricabatterie sono presenti 2 indicatori a LED (5) che mostrano lo stato del processo di carica: Stato LED rosso: Stato LED verde: Stato caricabatterie Spento Spento Corrente assente Spento Acceso stabile Modalità standby: -nessuna batteria inserita oppure -batteria inserita, ma il processo di carica è terminato Acceso stabile Spento In carica

• Per caricare completamente la batteria possono essere necessari fino a 180 minuti.

• Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

• La batteria può essere riposta o installata direttamente sull’elettroutensile. Le celle agli ioni di litio possono essere conservate per un lungo periodo senza perdere molto della loro carica. Se si prevede che l’elettroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche. Inserimento e rimozione delle Chiave a bussola Rimuovere sempre la batteria prima di inserire un accessorio. Per montare la punta, spingerla saldamente con una pressione uniforme sulla macchina. Per rimuovere la punta, tirarla con fermezza via dalla macchina. Regolazione della direzione di rotazione

• Posizionare il selettore di direzione (7) su “” per stringere le viti o per eseguire perforazioni.

• Posizionare il selettore di direzione (7) su “” per rimuovere le viti. Accensione e spegnimento dell’elettroutensile Fig. G AVVERTENZA: Assicurarsi che il dispositivo e/o sistema di fissaggio supporti il livello di momento generato dall’utensile. Un momento eccessivo può causare rotture e possibili lesioni personali. AVVERTENZA: non usare normali prese di tipo chiave a tubo; utilizzare solo chiavi a impatto. Le prese non progettate per le chiavi a impatto potrebbero rompersi e causare lesioni personali. Controllare le prese prima dell’uso per assicurarsi che non vi siano crepe o altri danni visibili.

1. Posizionare l’accessorio sulla testa di

fissaggio. Mantenere l’utensile puntato dritto verso il dispositivo di fissaggio.

2. Premendo l’interruttore On/Off (8)

l’elettroutensile si avvia. L’intensità di pressione dell’interruttore determina la velocità di rotazione del trapano. Rilasciando l’interruttore On/Off (8) l’elettroutensile si arresta. Rilasciare l’interruttore per arrestare il funzionamento. Controllare sempre il momento con una chiave tensiometrica, siccome la coppia di serraggio è influenzata da33

molti fattori, tra cui i seguenti:

• Voltaggio: una bassa tensione, a causa di una batteria quasi scarica, ridurrà la coppia di fissaggio.

• Dimensioni degli accessori: Il mancato utilizzo di un accessorio della dimensione corretta causerà una riduzione della coppia di fissaggio.

• Dimensioni del bullone: I diametri dei bulloni di dimensioni maggiori in genere richiedono una coppia di serraggio superiore. La coppia di serraggio varia anche in base alla lunghezza, il grado e il coefficiente di coppia.

• Bullone: assicurarsi che tutte le filettature siano prive di ruggine e altri detriti per consentire una corretta coppia di serraggio.

• Materiale: Il tipo di materiale e finitura superficiale del materiale influenzerà la coppia di serraggio.

• Tempo di fissaggio: Tempi di fissaggio più lunghi comportano un aumento della coppia di serraggio. L’utilizzo di un tempo di fissaggio più lungo di quanto raccomandato può causare una tensione eccessiva, la rottura o il danneggiamento degli elementi di fissaggio.

• Spostare il selettore di direzione (7) in posizione centrale per bloccare il movimento dell’interruttore On/Off. Con il selettore di direzione in tale posizione l’elettroutensile non può essere attivato. Appoggiare l’elettroutensile solamente quando si è arrestato completamente. Non collocarlo su una superficie impolverata in quanto le particelle di polvere potrebbero entrare nel meccanismo. Luce di lavoro (9) Fig. A L’elettroutensile è dotato di una lampada per illuminare l’area di lavoro.

• Si accende automaticamente quando viene premuto l’interruttore On/Off.

• Si spegne automaticamente quando viene premuto l’interruttore On/Off.

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l’elettroutensile e rimuovere la batteria dall’elettroutensile. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. GARANZIA Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l’utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.34
