LIETOŠANAS INSTRUKCIJA CDM1127 Ferm

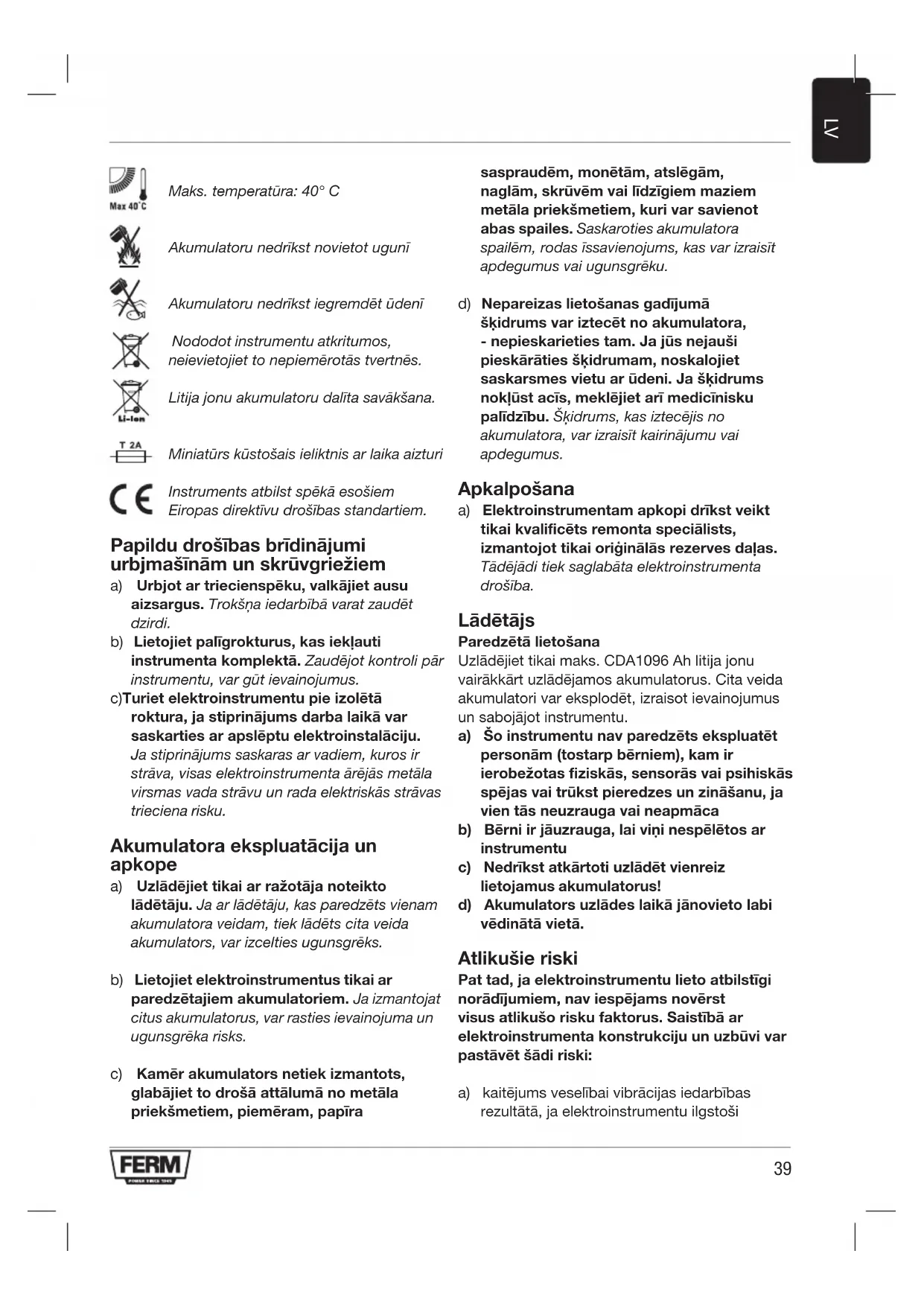

Izlasietšeitpievienotosdrošības brīdinājumus,papildudrošības brīdinājumusunnorādījumus.Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošībasbrīdinājumusunnorādījumus turpmākāmuzziņām. Šioje naudojimo instrukcijoje ir arba ant įrenginio naudojami simboliai: Izlasiet lietošanas rokasgrāmatu. Apzīmē ievainojuma, nāves vai instrumenta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi. Elektriskās strāvas trieciena risks. Elektroniski regulējams ātrums Rotācija pa kreiso un pa labi Nepakļaujiet lietus iedarbībai Lietošanai tikai telpās II kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.39

Maks. temperatūra: 40° C Akumulatoru nedrīkst novietot ugunī Akumulatoru nedrīkst iegremdēt ūdenī Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs. Litija jonu akumulatoru dalīta savākšana. Miniatūrs kūstošais ieliktnis ar laika aizturi Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem. Papildudrošībasbrīdinājumi urbjmašīnāmunskrūvgriežiem a) Urbjotartriecienspēku,valkājietausu aizsargus. Trokšņa iedarbībā varat zaudēt dzirdi. b) Lietojietpalīgrokturus,kasiekļauti instrumentakomplektā. Zaudējot kontroli pār instrumentu, var gūt ievainojumus. c) Turietelektroinstrumentupieizolētā roktura,jastiprinājumsdarbalaikāvar saskartiesarapslēptuelektroinstalāciju. Ja stiprinājums saskaras ar vadiem, kuros ir strāva, visas elektroinstrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku. Akumulatoraekspluatācijaun apkope a) Uzlādējiettikaiarražotājanoteikto lādētāju. Ja ar lādētāju, kas paredzēts vienam akumulatora veidam, tiek lādēts cita veida akumulators, var izcelties ugunsgrēks. b) Lietojiet elektroinstrumentus tikai ar paredzētajiemakumulatoriem. Ja izmantojat citus akumulatorus, var rasties ievainojuma un ugunsgrēka risks. c) Kamērakumulatorsnetiekizmantots, glabājiettodrošāattālumānometāla priekšmetiem,piemēram,papīra saspraudēm,monētām,atslēgām, naglām,skrūvēmvailīdzīgiemmaziem metālapriekšmetiem,kurivarsavienot abas spailes. Saskaroties akumulatora spailēm, rodas īssavienojums, kas var izraisīt apdegumus vai ugunsgrēku. d) Nepareizaslietošanasgadījumā šķidrumsvariztecētnoakumulatora, -nepieskarietiestam.Jajūsnejauši pieskārātiesšķidrumam,noskalojiet saskarsmesvietuarūdeni.Jašķidrums nokļūstacīs,meklējietarīmedicīnisku palīdzību.Šķidrums, kas iztecējis no akumulatora, var izraisīt kairinājumu vai apdegumus. Apkalpošana a) Elektroinstrumentamapkopidrīkstveikt tikaikvalificētsremontaspeciālists, izmantojottikaioriģinālāsrezervesdaļas. Tādējādi tiek saglabāta elektroinstrumenta drošība. Lādētājs Paredzētālietošana Uzlādējiet tikai maks. CDA1096 Ah litija jonu vairākkārt uzlādējamos akumulatorus. Cita veida akumulatori var eksplodēt, izraisot ievainojumus un sabojājot instrumentu. a)Šoinstrumentunavparedzētsekspluatēt personām(tostarpbērniem),kamir ierobežotasfiziskās,sensorāsvaipsihiskās spējasvaitrūkstpieredzesunzināšanu,ja vientāsneuzraugavaineapmāca b)Bērniirjāuzrauga,laiviņinespēlētosar instrumentu c)Nedrīkstatkārtotiuzlādētvienreiz lietojamus akumulatorus! d)Akumulatorsuzlādeslaikājānovietolabi vēdinātāvietā. Atlikušie riski Pattad,jaelektroinstrumentulietoatbilstīgi norādījumiem,naviespējamsnovērst visusatlikušoriskufaktorus.Saistībāar elektroinstrumentakonstrukcijuunuzbūvivar pastāvētšādiriski: a) kaitējums veselībai vibrācijas iedarbības rezultātā, ja elektroinstrumentu ilgstoši40

ekspluatē, ja ar to nepareizi apietas vai ja tam neveic pienācīgu apkopi;

ievainojumi un īpašuma bojājumi salūzušu piederumu dēļ, kuri negaidot tiek izsviesti gaisā. Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Dažos gadījumos šis lauks var iedarboties uz aktīviem un pasīviem medicīniskajiem implantiem. Lai mazinātu smaga vai nāvējoša ievainojuma risku, personām, kam ir medicīniskie implanti, pirms šī elektroinstrumenta lietošanas ir ieteicams konsultēties ar ārstu un medicīniskā implanta ražotāju. Barošanasvadanomaiņa Ja barošanas vads ir bojāts, to drīkst nomainīt tikai ražotājs, tā servisa pārstāvis vai cita tamlīdzīgi kvalificēta persona, lai novērstu bīstamību.

Paredzētālietošana Šī 18 V bezvadu uzgriežņatslēga ir paredzēta bultskrūvju ieskrūvēšanai un izskrūvēšanai. Tehniskie dati Modeļa Nr. CDM1127 Lādētājs CDA1097 Lādētāja ieejas jauda 100-240 V ~ 50-60Hz Lādētāja izejas jauda 22V DC 1500mA Uzlādējams akumulators 18 V Li-ion 4.0Ah Akumulatora uzlādēšanas laiks 3 stundas Spīļpatronas platums 1/2” Maks. griezes moments 380Nm Ātrums bez noslodzes 0-2300 /min Svars 2.45 kg Skaņas spiediena līmenis L

K=3 dB(A) Skaņas jaudas līmenis L

K=3 dB(A) Vibrācija 8.728m/s

Vibrācijulīmenis Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN62841, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;

• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā. Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu. Apraksts Tekstā norādītie numuri attiecas uz 2.-3. lpp. redzamajiem attēliem. A. att.

5. Lādētāja gaismas diožu indikatori

8. Ieslēgšanas/izslēgšanas slēdzis

Litijajonutehnoloģija Šī instrumenta akumulatora pamatā ir litija jonu tehnoloģija. Viena no litija jonu akumulatoru priekšrocībām ir tāda, ka līdz brīdim, kad tie ir gandrīz tukši, nav novērojami praktiski nekādi jaudas zudumi. Instrumentu var ekspluatēt tik ilgi, līdz konstatējat, ka tā jauda mazinās. Akumulators ir izlādējies, un tas ir no jauna jāuzlādē.41

Litija jonu akumulatoriem ir vēl kāda priekšrocība — tiem nav tā dēvētā atmiņas efekta. Tāpēc tos var uzlādēt jebkurā laikā neatkarīgi no akumulatoru uzlādes stāvokļa, nekaitējot to kvalitātei. 3.EKSPLUATĀCIJA Akumulators ir jāuzlādē pirms to lieto pirmoreiz. Akumulatoraizņemšananoinstrumenta B. att.

• Turiet nospiestu šo pogu (3) un stumiet akumulatoru uz priekšu ārā no instrumenta, kā norādīts B. attēlā. Akumulatoraievietošanainstrumentā B. att. Pirms akumulatora pievienošanas lādētājam vai ievietošanas instrumentā pārbaudiet, vai tā ārējā virsma ir tīra un sausa.

• Ar vienu roku cieši turiet instrumentu (1).

• Ievietojiet akumulatoru (2) instrumenta pamatnē, kā norādīts B. attēlā.

• Spiediet akumulatoru dziļāk iekšā, līdz tas nofiksējas vietā. Akumulatorauzlādēšana(arlādētāju) C. att.

• Izņemiet akumulatoru (2) no instrumenta.

• Apvērsiet akumulatoru (2) otrādi un iestumiet to lādētājā (4), kā norādīts C. attēlā.

• Spiediet akumulatoru iekšā, līdz tas ir pilnībā ir iespiests rievā.

• Pievienojiet lādētāja kontaktdakšu elektriskajai kontaktligzdai un brīdi nogaidiet. Iedegas lādētāja (5) gaismas diožu indikatori, norādot, ka notiek uzlādēšana. Gaismasdiožuindikatori(5) C. att. Lādētājam ir 2 gaismas diožu indikatori (5), kas liecina par uzlādēšanas procesa statusu: Sarkanā indikatora statuss: Zaļā indikatora statuss: Lādētāja statuss Izsl. Izsl. Nav ieslēgts Izsl. Iesl. Gaidīšanas režīms: - nav ievietots akumulators vai - akumulators ir ievietots, un uzlādēšana ir pabeigta Iesl. Izsl. Akumulators tiek uzlādēts

• Akumulators tiek pilnībā uzlādēts 180 minūšu laikā.

• Kad akumulators ir pilnībā uzlādēts, atvienojiet lādētāju no elektriskās kontaktligzdas un izņemiet akumulatoru no lādētāja.

• Akumulatoru var novietot glabāšanā vai ievietot instrumentā. Litija jonu akumulatorus iespējams ilgstoši glabāt, nezaudējot daudz tā jaudas. Ja instruments netiek ilglaicīgi ekspluatēts, ieteicams uzglabāt akumulatoru uzlādētā stāvoklī. Galatslēgasuzstādīšanaunnoņemšana Pirms piederuma uzstādīšanas akumulators ir jānoņem. Lai uzstādītu galatslēgu, stingri iespiediet to instrumentā, iedarbojoties ar vienmērīgu spēku uz instrumentu. Lai noņemtu galatslēgu, stingri velciet to nost no instrumenta. Rotācijasvirzienamainīšana

• Lai ieskrūvētu skrūves, iestatiet virzienu slēdzi (7) pozīcijā “”.

• Iestatiet virzienu slēdzi (7) pozīcijā “”, lai izskrūvētu skrūves. Instrumenta ieslēgšana un izslēgšana BRĪDINĀJUMS! Stiprinājumam un/vai sistēmai jābūt pietiekami izturīgai, lai atbilstu instrumenta radītajam griezes momentam. Pārāk liels griezes moments var izraisīt bojājumus un ievainojumus. BRĪDINĀJUMS! Neizmantojiet galatslēgas, kas paredzētas parastām uzgriežņatslēgām, bet gan tikai tādas, kas paredzētas42

triecienuzgriežņatslēgām. Galatslēgas, kas nav paredzētas triecienuzgriežņatslēgām, var salūzt un izraisīt ievainojumus. Pirms lietošanas pārbaudiet, vai galatslēga nav ieplaisājusi vai tai nav citu acīmredzamu bojājumu.

1. Novietojiet piederumu uz stiprinājuma

galviņas. Turiet instrumentu tieši pretī stiprinājumam.

2. Lai ieslēgtu instrumentu, nospiediet

ieslēgšanas/izslēgšanas slēdzi (8). Jo vairāk nospiež mēlīti, jo lielāks instrumenta darbības ātrums. Lai izslēgtu instrumentu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (8). Vienmēr pārbaudiet griezes momentu ar griezes momenta uzgriežņatslēgu, jo stiprinājuma griezes momentu ietekmē daudzi faktori, tostarp šādi.

• Spriegums: maza sprieguma rezultātā, kas rodas gandrīz tukša akumulatora dēļ, mazinās stiprinājuma griezes moments.

• Piederuma izmērs: ja neizmantosiet pareizā izmēra piederumu, mazināsies stiprinājuma griezes moments.

• Bultskrūves izmērs: jo lielāks bultskrūves diametrs, jo lielākam parasti jābūt stiprinājuma griezes momentam. Stiprinājuma griezes moments ir atkarīgs arī no bultskrūves garuma, kategorijas un griezes momenta koeficienta.

• Bultskrūve: tās vītnē nedrīkst būt rūsa vai cita veida netīrumi, lai neietekmētu stiprinājuma griezes momentu.

• Materiāls: stiprinājuma griezes momentu ietekmē materiāla veids un virsmas apdare.

• Stiprinājuma laiks: ilgākā stiprinājuma laikā palielinās stiprinājuma griezes moments. Ja stiprinājuma laiks būs ilgāks par ieteicamo, stiprinājums var tikt pārmērīgi nospriegots un sabojāts vai tam var tikt norauta vītne.

• Lai nobloķētu ieslēgšanas/izslēgšanas slēdzi, iestatiet virzienu slēdzi (7) vidējā pozīcijā. Šajā pozīcijā ieslēgšanas/izslēgšanas slēdzi nevar nospiest. Instrumentu drīkst nolikt zemē tikai tad, kad tas ir pilnībā pārstājis darboties. To nedrīkst novietot uz putekļainas virsmas, jo mehānismā var iekļūt putekļu daļiņas. Darba lukturis (9) A. att. Instruments ir aprīkots ar darba lukturi, lai izgaismotu darba zonu.

• Tas automātiski ieslēdzas, nospiežot ieslēgšanas/izslēgšanas slēdzi.

• Tas automātiski izslēdzas, kad atlaiž ieslēgšanas/izslēgšanas slēdzi.

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un no tā jāizņem akumulators. Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Ļoti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida ķīmiskās vielas sabojās sintētiskās detaļas. GARANTIJA Garantijas nosacījumi ir izklāstīti atsevišķā garantijas kartē, kas pievienota šai rokasgrāmatai.

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā. TikaiEKvalstīm Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā. Instrumentsvartiktpārveidotsunlietošanas rokasgrāmatāvartiktizdarītigrozījumi. Tehniskiedativartiktmainītibeziepriekšēja brīdinājuma.43
