Prisiimdami visà atsakomybę pareiskiame, kad šie kampiniali šlifuokliai, identifikuojami pagal tipa ir serijos numeri 1), atitinka visus taikomus direktyvú 2) ir standartu 3) reikalavimus. Techniniai 4) dokumentai - Žr. 4 puslapi.

2. Naudojimo paskirtis

Kampinius šlifuoklius su originaliais „Metabo" priedais galima naudoti šlifavimo, šveitimo Švitriniu popieriumi ar vieliniais šepeciais bei metalo, betono, akmens ir panasiμ medziagú abrazyvinio pjaustymo darbams nenaudojant vandens.

"WEV 15-125 Quick HT, WEV 17-125 Quick Inox", "WEV 17-125 Quick Inox RT" papildomai tinka lengviems poliravimo darbams. Nuolat atliekamiems sudetingiems poliravimo darbams rekomenduojame naudoti muskampinius poliruoklius.

Irankiuose su zymeniu WEV.. yra sukimosi greicio regulatorius, todel jie ypač tinka darbams su vieliniais šepečiais.

Už Žalá, atsiradusiaŋ netinkamai naudojant jranki, atsako tik naudotojas.

Butina vadovautis bendrosiomis nelaimingu atsitikmu prevencijos taisyklémis ir pateiktais saugos nurodymais.

3. Bendrieji saugos nurodymai

Dél savo pačiu saugos ir saugodami savo elektrinj jranki atkreipkite démesj visas teksto vietas, pažymétas šiuo simboliu!

ISPEJIMAS - Kadsumażétu pavojus susižaloti, perskaitykite naudojimo instrukcija.

ISPEJIMAS. Perskaitykite visus saugos ir kitus nurodymus. Nesilaikant saugos ir kitu

nurodymu, kyla pavojus patirti elektros smugi, sukelti gaisra ir (arba) sunkiaj susizaloti.

Issaugokite visus saugos ir kitus nurodymus -ju gali priireikti veliau.

Savo elektrinj irankj perduokite tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

4.1 Šlifavimui, šveitimui švitriniu popieriumi ar vieliniais šepečiais ir abrazyviniam p jovimui taikomi bendrieji sagos nurodymai:

Naudojimas

a) Ši elektrinj iranki galima naudoti kaip šlifuoklj, šveitimo švitriniu popieriumi ar vielinalis šepeciais ir abrazyvinio pjoyimo irankj. Vadovaukitës visais saugos ir kitais

nurodymais, paveiksleliais ir duomenimis, pateiktais su siu o jrankiu. Nesilaikant tolesniu nurodymukyla pavojus patirti elektros smugi, sukelti gaisra ir (arba) sunkiai susizaloti. WEV 15- 125 Quick HT, WEV 17-125 Quick Inox", WEV 17- 125 Quick Inox RT" papildomai galima naudoti kaip poliruokli.

b) Siuo elektriniu jrankiu negalima poliruoti. Elektrini jranki naudojant nenumatytiems tikslams gali buti pavojinga ir galima susizaloti. (Netaikoma, WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT).
c) Nenaudokite priedu, kuriugamintojas siam elektriniam jrankiui specialiai nenumaté ar nerekomenduoja. Net jei priedus galima prirtvirtinti prie jusuk Elektrinio jrankio, tai nereiskia, kad naudiojas elektrinis jrankis bus saugus
d) Papildomo darbo jrankio leidžiamasis sukimosi greitis turi buti ne mazesnis nei ant elektrinio jrankio nurodytas didziausiasis sukimosi greitis. Greicau nei leidziamuoju greiciu besisukantys priedai gali luzti ir nuskrieti.
e) Papildomo darbo jrankio išorinis skersmuo ir storis turi atitiki jusu elektrinio jrankio matmenis. Netinkamo dydzio papildomu darbo jrankiu negalima tinkamai uzdengti ar kontrluoti.
f) Papildomi darbo jrankiai su srieginiu JDeklu turi tiksliai atitiki slifavimo suklio sriegj.
Naudojant junge tvirtinamus papildomus darbo jrankius, papildomo darbo jrankio kiaurymes skersmuo turi atitiki junges laikiklio
skersmeni. Jei papildomu darbo jrankiu negalima tiksliai prittinti prie elektrinio jrankio, jie sukasi netolygiai, labai vibrujoir gali tapti nevaldomi.
g) Nenaudokite ap gadintu papildomu darbo jrankiu. Papildomus darbo jrankius kas karta pries naudodami patikrinkite, pvz., ar slifavimo diskai neistrupeje,nejtruke, ar slifavimo leksteles nejtrukusios, nenudilusios, visiskai nenusidevejusios, ar vieliniuose sepeciuose nera atsilaisvinusi arba nuluzusi vieluci. Jei elektrinis jrankis arba papildomas darbo jrankis nukrito, patikrinkite, arjis nepaazeistas, arba naudokite nepaazeista papildomar do baro jranki. Jei papildomar do baro jranki patikrinote ir idejote, pasirupinkite, kad jus ir netoliese esantys zmones butu uz besisukancio papildomdarbo jrankio plokstumos ribu, ir leiskite jrankui api vie na minute sukts didziausuoju greiciu. Apgadinti papildomDarbo jrankia dazniausiai suluzta juos isbandant.
h) Naudokite asmenines apsaugos priemones. Atsižvelgdami j tai, kam irankj naudojate, naudokite visa veidag Dengiancias apsaugos priemones, akiu apsaugos priemones arba apsauginius akinius. Jei reikia, devekite kauke nuo dulkiu, klausos apsaugos priemone, apsaugines pirstines ar specialia prijouste, apsaugosiancias jus nuo smulkiu slifavimo dulkiu ir medziagu daleliu. Apsaugokite akis nuo skraidanciu svetimkuniu, susidaranciu ivairiai naudojaniranki. Kauke nuo dulkiu arba

respiratorius sulaiko naudojant jranki susidarancias dulkes. Ilgesnj laika bunant triuksmingoje aplinkoje, gali susilpneti klausa.

i) Uztikrinkite, kad kiti asmenys bute saugiu atstumu iki jusu darbo zonos. Visi darbo zonoje esantys asmenys privalo naudoti asmenines apsaugos priemones. Nuluzios ruosinio dalys arba suluge papildomi darbo jrankiai gali nuskrieti ir suzaloti netgi ne tiesioginene darbo zonoje esancius asmenis.
j) Elektrinji iranki laikykite tik už izoliuoty pavirsiu irankiui suimti, jei dirbant papildomas darbo irankis gali užkliudyti pasléptus elektros laidus arba paties irankio maitinimo laida. Prisilitetus prie laido, kurame yra jtampa, jtampa gali persiduoti metalinems irankio dalims ir sukelti elektros smügi.
k) Maitinimo laida saugokite nuo besisukanciu papildomu darbo jrankiu. Nevaldomu tapes irankis gali perpjauti arba sugriebti maitinimo laida, o jusu plastaka ar ranka gali patekti i besisukanti papildomu darbo iranki.
I) Niekada nepadekite j salj elektrinio jrankio, kol papildomas darbo jrankis visiskai nesustojo. Besisukanciam papildomam darbo jrankiui prisilietus prie pavirsiaus, ant kurio ji dedate, elektrinis jrankis gali tapti nevaldomas.
m) Niekada neneškite veikiančio elektrinio
jrankio. Besisukantis papildomas darbo jrankis gali
pagriebti atsitiktinai su juo susilietusius jusu
drabuzius ir jsigrezti j jusu kūna.
n) Reguliariai valykite savo elektrinio irankio védinimo angas. Variklio ventiliatorius jtraukia dulkes i korpusa; susikaupus dideliam metalo dulkiu kiekuiui, gali kilti su elektra susijusi pavoju.
o) Nenaudokite elektrinio jrankio šalia degiu medziagu. Kibirkstys gali uzdegti šias medziagas.
p) Nenaudokite papildomu darbo irankiu, kuriems reikia ausinimo skyscio. Naudojant vandenj ar kitus ausinimo skyscius, galima patirti elektros smugi.

4.2 Atatranka ir su ja susije saugos nurodymai

Atatranka yra staigi reakcija, ivykstanti besisukanciam papildomam darbo jrankui, pvz., slifavimo diskui, slifavimo lekstelei, vieliniam sepeciui ir pan., lstrigus arba uzsiblokavus. lstriges arba uzsiblokaves besisukantis papildomas darbo jrankis staiga sustoja. Del to nevaldomas elektrinis jrankis sviedziamas papildomo darbo jrankiosukimosi krypciaia blokavimo vietoje priesinga kryptimi.

Pvz.,slifavimo diskui jstrigus ruosinyje arba užsiblokavus, i ruosinj ileistas slifavimo disko krastas gali jstricti ir slifavimo diskas gali issokti arba sukelti atatranka. Tokiu atveju, priklausomai nuo disko sukimosi krypties blokavimo vietoje, slifavimo diskas juda dirbanchiojo link arba toyn nuo jo.Slifavimo diskai gali ir lužti.

Atatranka yra elektrinio jrankio netinkamo arba netaisyklingo naudojimo pasekmé. Jos iśvengiama

imantis tinkamu toliau aprasytu atsargumo priemoniu.

a) Tvirtai laikykite elektrinj jranki, o rankos ir kūnas turi buti tokioje padétyje, kuri leistu pasipriesinti atatrankos jegai. Jei yra, visada naudokite papildomā rankena, kad jrankui sukantis dideliu greiciu geriau galétumete suvaldyti atatrankos jegas arba reakcijos momentus. Tinkamomis atsargumo priemonémis dirbantysis gali suvaldyti atatrankos ir reakcijos jegas.
b) Niekada nelaikykite rankos arti besisukanciu papildomu darbo jrankiu. Ivykus atatrankai, papildomas darbo [rankis gali atsidurti ties jusu ranka.
c) Nebukite zonoje, j kuria elektrinis jrankis judes ivykus atatrankai. Atatranka sviedzia elektrini [ranki slifavimo disko sukimosi krypciai blokavimo vietoje priesinga kryptimi.
d) Todél ypač Bukite atsargus dirbdami prie kampu, aštriu briaunu ir pan. Užtikrinkite, kad papildomi darbo jrankiai nuo ruosinio neatsoktu ir nejstrictu. Ties kampais, aštriomis briaunomis arba atsokes besisukantis papildomas darbo jrankis džnai jstringa. Del tojis tampa nevaldomas arba ivyksta atatranka.
e) Nenaudokite grandininiu arba dantytuju pjovimo disku. Tokie papildomi darbo irankiai daznai sukelia atatranka arba elektrinis irankis tampa nevaldomas.

4.3 Šlifavimui ir abrazyviniam p jovimui taikomi speciali je saugos nurodymai:

a) Naudokite tik jusu elektriniam jrankiui leidziamus naudoti abrazyvinius gaminius ir jiems numatyta apsaugini gaubta. Jusu elektriniam jrankiui netinkamu abrazyviniu gaminiu negalima tinkamai uzdengti, todel jie yra nesaugus.
b) Lenkhuslifavimo diskus reikia pritvirtinti taip, kad ju slifuojamasis pavirsius neissikiistu už apsauginio gausto krasto. Netinkamai pritvirtinto, uz apsauginio gausto krasto issikiisanchio slifavimo disko negalima tinkamai uždengti.
c) Apsaugin gaubta butina gerai prritvirtinti prie elektrinio jrankio ir siekiant uztikrinti didziausia sauguma nustatyta taip, kad j dirbantjibutu nukreipta kuo mazesne neuzdengto abrazyvinio gaminio dalis. Apsauginis gaubtas apsaugo dirbantjnu nuolauzu, atsitiktinio prisilitimo prie abrazyvinio gaminio bei drabuzius galinciu uzdegti kibirksciu.
d) Abrazyvinius gaminius galima naudoti tik rekomenduojamai naudojimo paskirciai. Pavyzdziui, niekada nešlifuokite pjoyimo disko soniniu pavirsiumi. Pjoyimo diskai skirti medziagai pjauti disko briauna. Tokius abrazyvinius gaminius veikiancios šoninès jegos gali juos sulauzyti.
e) Parinkta šlifavimo diska visada tvirtinkite nepažeistomis tinkamo dydzio ir tinkamos formos tvirtinamosiomis jungémis. Tinkamos jungés apsaugo šlifavimo diska, todél diskas rečiau

LIETUVISKAIIt

suluzta. Pjovimo disku junges gali skirtis nuo kitu slifavimo disku jungiu.

f) Nenaudokite didesniu elektriniu jrankiu nusidévêjusi šlifavimo disku. Didesniu elektriniu jrankiu šlifavimo diskai netinka didesniu greciu besisukantiems mažesniems elektriniams irankiams ir gali luzti.

4.4 Kiti abrazyviniam pjovimui taikomi specialieji saugos nurodymai:

a) Stenkitures, kad pjovimo diskas neuzsiblokuotu, jo stipriai nespauskite. Nedarykite pernelyg giliu pjviu.Perkrovos padidina pjovimo diskui tenkancias apkrovas ir diskas gali greiciau persikreipti arba uzsiblokuoti, todel padideja atatrankos arba abrazyvinio gaminio Iuzimo tikimyb.

b) Nestovekite priesais besisukanti p jovimo diska ar už jo. Jei pjovimo diska nuosinyje stumsite tolyn nuo saves, jvykus atatrankai elektrinis jrankis su besisukanciu disku gali buti nusviestas tiesiaj jus.

c) Jei p jovimo diskas jstrigo arba nutraukete darba, jrankj isjunkite ir ramiai laikykite, kol diskas nustos sukti. Niekada nebandykite iš pjuvio vietos ištraukti dar besisukanciop jovimo disko, kad nejvyktu atatranka. Nustatykite ir pašalinkite [strigimo prižasti.

d) Kol elektrinis jrankis yra ruosinyje, jo is naujo nejjunkite. Pries atsargiali pjaudami toliau palaukite, kol pjovimo diskas velimsuktis didziausiuju greiciu. Priesingu atveju diskas gali istrigi, išokti is ruosinio arba sukelti atatranka.

e) Paremkite plokstes arba didelius ruosinius, kad istrigus pjovimo diskui sumazetu atatranks pavojus. Dideli ruosiniai gali jlinkti nuo savo svorio. Ruosini brutina parenti abiejose disko pusese, tiek salia pjuvio vietos, tiek pri krasto.

f) Bukite ypač atsargus ispjaudamijdubassienose arba kitose nepermatomose vietose. Besiskverbiantis pjoyimo diskas pjaudamas duju arba vandentiekio vamzdžius, elektros laidus arkitus daiktus gali sukelti atatranka.

4.5 Šveitimui švitriniu popieriumi taikomi specialieji saugos nurodymai:

a) Nenaudokite per dideliu šlifavimo popieriaus lapu, naudokite gamintojo nurodyto dydžio šlifavimo popieriu. Už šlifavimo leksteles issikiše šlifavimo popieriaus lapai gali sužaloti, jstricti, suplysti arba sukelti atatranka.

4.6 Taikoma tik, WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT: poliravimui taikomi specialieji saugos nurodymai:

Pasirupinkite, kad nebutu palaidu poliravimo disko apvalkalo daliu, ypac tvirtinimo juosteliu. Paslepkite arba patrumpinkite tvirtinimo juosteles. Palaidos, kartu besisukancios tvirtinimo juosteles gali ttraukti jusu pirstus arba uzsikabinti uz ruosinio.

4.7 Darbui su vieliniais šepečiais taikomi specialieji saugos nurodymai:

a) Atminkite, kad ir jprastai naudojant vielini šepeti is je išbyra vielos gabaléliu. Vielos per stipriai nespauskite, kad akrova netaptu per didele. Nuskriejantys vielos gabaléliai gali labai lengvai prakirsti plonus drabuzius ir (arba) oda.

b) Jei rekomenduojama užděti apsaugini gaubta, užtikrinkite, kad apsauginis gaubtas ir vielinis šepetyns nesiliestu. Lékstès ir taures formos šepeciu skersmuo juos prispaudus bei del iscentriniğ jegü gali padideti

4.8 Kiti saugos nurodymai:

JSPÉJIMAS - Visada būkite su apsauginiais akiniais.

JSPÉJIMAS - Elektrini jranki visada naudokite abiem rankomis.

Naudokite tamprius tarpiklius, jei jie tiekiami kartu su abrazyvine priemone ir butina juos naudoti.

Vadovaukites irankio arba priedu gamintojo pateikta informacija! Disku neistepkite alyva ir saugokite juos nuo smugi!

Šlifavimo diskus reikia laikyti ir naudoti tik taip, kaip nurodé gamintojas.

Pjovimo disku niekada nenaudokite rupiajam slifavimui! Pjovimo disku negalima spausti sonu.

Ruošinys turi būti tvirtai atremtas ir jtvirtantas, pvz., spaustuvais, kad nenuslystu. Didelius ruosinius butina pakankamai parenti.

Jei naudojate papildomus darbo jrankius su srieginiu jdeklu, uztikrinkite, kad suklio galas nesiliestu prie slifavimo jrankio perforuotojo pagrindo. lsitikinkite, kad papildomo darbo jrankio sriegis yra pakankamai ilgas sukliui jsukti.

Papildomo darbo jrankio sriegis turi tiki suklio sriegiui. Suklio ilgis ir suklio sriegis, Zr 4-5 puslapj ir skyriu 14. Techninai duomenys.

Rekomenduojame naudoti stacionaruji siurbimo irengini. Visada papildomai irenkite pažaidos srove valdoma jungtuva (RCD), suveikiant esant ne didesnei kaip 30mA srovei. Jei kampinj slifuokli isjunge pažaidos srove valdomas jungtuvas (RCD), irankj patikrinkite ir isvalykite. Zr. skyriu 9. Valymas.

Nenaudokite apgadintu, neapskritu ar vibruojanciu irankiu.

Stenkitures nepažeisti duju ar vandentiekio
vamzdžiu, elektros laidu ir laikančiuju (statines
savybes užtirinančiu) sienu.

Pries jranki kaip hors reguliuodami, pries uzdédami naujus priedus ar atlikdami techninés prieziuros darbus, istraukite kistuka is elektros lizdo.

"Metabo S-automatic" apsaugine mova. Suveikus apsauginei movai, nedelsiant isjunkite jranki!

Pakeiskite apgadinta arba sutrukinéjusia papildoma rankena. Nenaudokite jrankio su papildoma rankena, turinca trukumu.

Pakeiskite apgadinta arba sutrukinéusj apsaugini gaubta. Nenaudokite jrankio su apsauginiu gaubtu, turinciu trukumu.

Pritvirtinkite mažus ruosinius. Pyz., jtvirtinkite spaustuvuose.

Dulkić poveikio mažinimas:

ISPEJIMAS - Kai kuriose šveiciant švitriniu popieriumi, pjaunant, šlifuojant, grežiant ir atliekant kitus darbus susidarancise dulkëse yra cheminiu medziagu, kurios, kaip manoma, sukelia vëži, apsigimumus ar kitaip kenkia vaisingumui.

Tokios chemines medziagos yra, pvz.,

• dazuose su svinu esantis svinas,
• muro gaminiu, cemento ir kitu muro medziagu mineralines dulkés bei
• arsenas ir chromas iš chemiškai apdorotos medienos.

Kiek pavojingas šis poveikis, priklauso nuo to, kaip dažnai atliekate tokio podūdžio darbus. Siekdami sumazinti šiu cheminiu medziagu poveikj dirbkite gerai védinamoje vietoje, naudokite leidžiamas naudoti apsaugines priemones, pvz., kaukes nuo dulkiu, specialiai sukurtas sulaikytimikroskopinio dydžio daleles.

Tai taikytina ir kitu medziagu dulkéms, pvz., kai kuriu medienos rushi (tokiu kaip azuolo ar buko), metalu ar asbesto dulkéms. Kiti zinomi susirgimai yra, pvz., alergines reakcijos, kvapivo taku ligos. Pasirupinkite, kad dulkes nepatektu organizma.

Laikykites apdirbamoms medziagoms, darbuotojams, konkretiems darbams ir darbo vietai taikomu direktyvu bei šalyje galiojanciu taisykliu (pvz., darbo saugos ir šalinimo reikalavimu).

Susidarius daleles surinkite ju susidarymo vietoje ir neleiskite kauptis ant aplinkui esanciu pavirsiu.

Specialius darbus atlikite naudodami tinkamus priedus. Taipaplinkapateks maiau daleliu.

Naudokite tinkamus dulkiu siurbimo jrenginius.

Sumazinkite dulkiu poveikj taikydami toliau aprasytas priemones.

• Sklindanciu daleliu srauto ir jrankio isleidziamojo oro nenukreipkite i save, greta esancius asmenis ar dulkiu sankaupas.
• Naudokite siurbimo jrenginj ir (arba) oro valytuvus.
• Pasirupinkite tinkamu darbo vietos védinimu ir švara. Tam naudokite dulkiu siurblj. Sluojamos arba pučiamos dulkès pakyla j ora.
• Nusiurbkite arba išskalbkite apsauginius drabužius. Nepūskite, nedaužykite ir nevalykite šepeciu.

5.Apzvalga

Zr. 2 puspaj.

1 „Quick" sparcijo tvirtinimo verzlè *
2 Atraminejunge
3 Suklys
4 Suklio blokavimo mygtukas

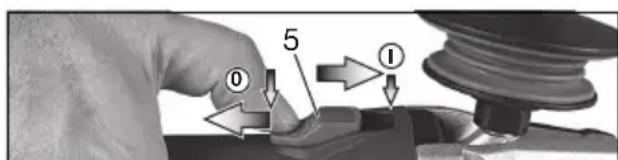

5 Slankusis jungimo / ijsjungimo jungikliss
6 Rankena
7 Elektroniniu jtaisu signalo indicatorius

8 Sukimosi greicio regulatorius

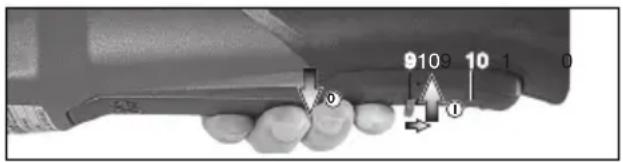

9 Jungiklis *
10 Jungiklio užraktas *
11 Papildoma rankena / papildoma rankena su virpesiu slopintuvu *
12 Apsauginis gaubtas
13 Dviskylè verzlè *
14 Dviskylis raktas *
15 Apsauginio gaubto tvirtinimo svirtis

• prikauso nuo jrangos / komplekte néra

6. Naudojimo pradžia

Pries pradédami naudoti palyginkite, ar informacinéje ploksteléje nurodyta tinklo itampa ir tinklo džnis sutampa su jusé elektrós tinklo duomenimis.
Visada papildomai jrenkite pažaidos srove valdoma juntuva (RCD), suveikiant esant ne didesnei kaip 30mAsrovei

6.1 Papildomos rankenos pritaisymas

Dirbkite tik pritaise papildoma rankena (11)! Papildoma rankena tvirtai prisukite jrankio

kairéje arba desinéje puseje.

6.2 Apsauginio gaubto pritaisymas

Saugos sumetimais naudokite tik atitinkamam abrazyviniam gaminui numatyta apsaugini gaubt! Zr. ir skyriu 11. Priedai!

Apsauginis gaubtas šlifavimo darbams

Naudojamas dirbant su rupiojo šlifavimo diskais, lapeliniais šlifavimo diskais, deimantiniais p jovimo diskais.

Zr. C paveiksléli 3 puslapye.

• Paspauskite svirtj (15) ir laiky kite nuspauta.
  Apsauginj gaubta (12) uždékite kaip pavaizduota.
• Atleiskite svirtj ir sukite apsaugini gaubta, kol svirtis užsifiksuos.
• Paspauskite svirtj ir apsauginj gaubta pasukite taip, kad uždaroji dalis būtu nukreipta j naudotoja.
• Patikrinkite, ar tvirtai laikosi: svirtis turi buti užsifiksavusi, o apsauginis gaubtas turi nesisukineti.

Naudokite tik tokius papildomus darbo jrankius, už kuriuos apsauginis gaubtas didesnis ne mažiau kaip 3,4 mm.

(Nuimkite atvirkstine eile's tvarka).

7. Šlifavimo disko pritaisymas

! Kas karta pries keisdami priedus istraukite tinklo kistuka is elektros lizdo. [rankis turi buti isjungtas, o suklys nesisukti.
Dirbdami su pjovimo diskais, saugos sumetimais naudokite apsaugini gaubta abrazyvinio pjovimo darbams (zr. skyriu 11. Priedai).

LIETUVISKAIIt

7.1 Suklio blokavimas

• Ispauskite suklio blokavimo mygtuka (4) ir sukite sukli (3) ranka, kol suklio blokavimo mygtukas juntamai užsifiksuos.

7.2 Šlifavimo disko uždéjimas

Zr. A paveiksléi 2 puslapye.

• Ant suklio užděkite atramine junge (2). Jungé tinkamai užděta tada, kai jos ant suklio negalima pasukti. Tík W 9-100: atramine junge dviskyliu raktu ant suklio užsukite taip, kad mázasis antibriaunis (16 mm skersmens) butu nukreiptas i viršu.
• Slifavimo diska uzdekite ant atramines junges (2). Slifavimo diskas turi buti tolygiai prigludes prie atramines junges.

7.3 „Quick“ sparciojo tvirtinimo verzlés pritvirtinimas / nuemimas (priklauso nuo irangos)

,Quick" sparcijo tvirtinimo verzlès (1) pritvirtinimas:

Quick" sparcijo tvirtinimo verzle (1) tvirtinkite tik prie jrankiu su, Metabo Quick" (sparcijo tvirtinimo)SYSTEMA. Siuos jrankius atpaizinsite is raudono suklio blokavimo mygtuko (4) su uzrasu M-Quick".

Jei papildomas darbo jrankis priveržimo srityje storensis kaip 7,1 mm, "Quick" sparciojo tvirtinimo verzlès naudoti negalima! Siuo atveju naudokite dviskyle verzlę (13), tvirtinamá dviskyliu raktu (14).

-Uzblokuokite suklj (zr. 7.1 skyriu).
- "Quick" sparciojo tvirtinimo verzle (1) ant suklio (3) uzdekite taip, kad dvi jos iskyosos butu dviejuose suklio grioveliuose. Zr. paveikslj 2 puslapye.
- "Quick" sparciojo tvirtinimo verzle ranka priverzkite pagal laikrodzio rodykle.
- "Quick" sparciojo tvirtinimo verzle priverzkite slifavimo diska stipriai sukdami pagal laikrodzio rodykle.

"Quick" sparciojo tvirtinimo verzlles (1) nuemimas:

Suklj raudonu „M-Quick“ suklio blokavimo mygtuku (4) galima stabdyti tik tada, jei uzdeta „Quick“ sparcijo tvirtinimo verzle (1)!

• Išjungus jranki,jis veikia iš inercijos.
• Visiskai pries pat slifavimo diskui sustojant, jspauskite raudona „M-Quick“ suklio blokavimo mygtuka (4). "Quick" sparciojo tvirtinimo verzle (1) pati atsisuka apie pusé sukio, todél ja galima nusukti nenaudiojant papildomos jegos ar irankio.

7.4 Dviskylès verzlès pritvirtinimas / nuémimas (priklauso nuo jrangos)

Dviskylès verzlès (13) pritvirtinimas:

Dviskylès verzlès abi puses nevienodos. Dviskyle verzlé ant suklio užsukite kaip aprsyta toliau.
Zr. B paveiksléi 2 puslapye.

-X) Jei naudojamploni slifavimo diskai: Dviskylles verzles (13) antibriaunis nukreiptas j virsu, kad butu galima tvirtai priverzti plona slifavimo diska.
Y) Jei naudojami stori šlifavimo diskai: Dviskylès verzlès (13) antibriaunis nukreiptas Žemyn, kad dviskyle verzlè butu galima tvirtai uždeti ant suklio.
Z) Tik W 9-100:

Dviskylès verzlès antibriaunis nukreiptas Žemyn arba lygus pavirsius nukreiptas aukstyn.
-Uzblokukite suklj. Dviskyle verzle (13) dviskyli raktu (14) priverzkite pagal laikrodzio rodykle.

Dviskylès verzlés nuémimas:

-Uzblokuokite suklj (zr. 7.1 skyriu). Dviskyle verzle (13) dviskyliu raktu (14) nusukite pries laikrodzio rodykle.

8. Naudojimas

8.1 Sukimosi greicio nustatymas (priklauso nuo jrangos)

Rekomenduojama sukimosi greitj nustatykite regulatoriumi (8). (Nedidelis skaicius = mazas sukimosi greitis; didelis skaicius = didelis sukimosi greitis)

Abrazyvinio pjoivimo, rupiojo slifavimo diskai, slifavimo taures, deimantiniai pjoivimo diskai:

didelis sukimosi greitis

Sepeciai: vidutinis sukimosi greitis Slifavimo diskai: nedidelis arba vidutinis sukimosi greitis

Nurodymas: poliravimo darbams rekomenduojame naudoti musy kampinius poliruoklius.

8.2 ljungimas / ijsjungimas

[rankj visada laikykite abiem rankomis.

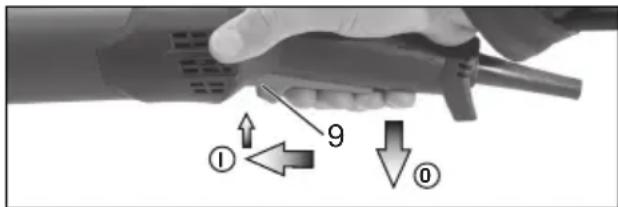

Pirmiausia jrankj junkite, ir tik tada papildomadarbo jranki priglauskite prie ruosinio.

Uztikrinkite, kad jrankis netycia nejsijungtu: visada isjunkite jrankj, kai ketinate istrauktika is elektros lizdo arba nutrukus maitinimo ei.

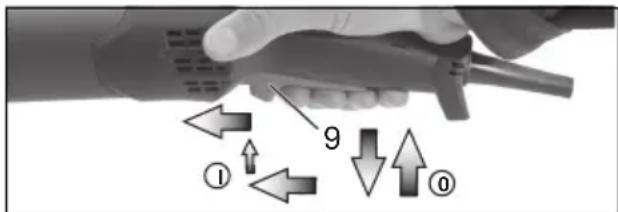

Ljungus nuolatinio veikimo režima, išsprūděs
iš ranku jrankis ir toliau veikia. Todél jrankí
da tvirtai laikykite abiem rankomis suème també
ose vietose, tvirtai stovékite ir dirbkite suteleke
pesi.

Pasirupinkite, kad jrankis nepakeltu j ora ir nejsiurbtu dulkiu arba drozliu. Isjungta jrankj kite tik tada, kai variklis sustos.

Irankiai su slankiuju jungikliu:

Jungimas: slankuji jungikli (5) pastumkite i priekj. Kai norite jjungti nuolatinio veikimo rezima,

jungiklj tada palenkite zenyn, kad užsifikioutu.

Isjungimas: spustelèkite slankiojo jungiklio (5)
gala ir atleiskite.

Irankiai su neužsifiksuojančiu jungikliu (su automatinio išjungimo funkcija):

Ijungimas: jungiklio užrakta (10) pastumkite rodyklés kryptimi ir paspauskite jungikli (9).
Ijsjungimas: atleiskite jungikli (9).

Irankiai suŽymeniu W...RT: Momentinis ijungimas (su automatinio isjungimo funkcija):

Jungimas: jungiklj (9) pastumkite j priekj, o paskui jungiklj (9) paspauskite aukstyn.

Isjungimas: atleiskite jungikli (9).

Irankiai suŽymeniu W...RT: Nuolatinio veikimo režimo jjungimas (priklauso nuo irangos)

Ijungimas: ijunkite jranki, kaip aprasyta aukšciau. Dabar jungiklj (9) dar kartapastumkite pirmyn ir priekineje padetye atleiskite, kad jungiklis (9) užsifíksuotu (nuolatinio veikimo režimas).

Išjungimas: jungikli (9) paspauskite aukstyn ir atleiskite.

8.3 Naudojimo patarimai

Slifavimas ir sveitimas svitriniu popieriumi: [rankj ne per stipriai prispauskite ir vedziokite pavirsiumi pirmyn ir atgal, kad ruosinio pavirsius per daugnejkaistu.

Rupusis šlifavimas: pavirsiu gerai nušlifuosite
iranki laikydami 30^ - 40^ kampu.

Abrazyvinis pjovimas:

Atlikdami abrazyvinio pjovimo darbus, irankj visada stumkite priesinga kryptimi, nei sukasi diskas (zr. paveikslj). Antraip nesuvaldytas irankis gali issokti is pjuvio vietos.

Iranki stumkite vidutiniu, apdirbamai medziaga tinkamu greiciu. Neperkreipkite, nespauskite, nemojuokite.

Darbas su vieliniais šepeciais: Irankj ne per stipriai prispauskite.

8.4 Reduktoriaus korpus pasukimas

Zr. D paveiksléli 3 puslapyje.

• Istraukite tinklo kištuka.
• Issukite svirties (15) tvirtinimo varzta (a). Nuimkite varzta, svirti (su jos metaline detale) in pasidekite.
• Issukite 4 reduktoriaus korpuso varztus (b). DEMESIO! Reduktoriaus korpuso nenuimkite!
• Reduktoriaus korpusa i norima padeti pasukite jo nenuimdami.
• 4 reduktoriaus korpuso varztus (b) jsukite i esamas sriegio vijas! Priverzimo momentas = 3,0 Nm +/− 0.3 Nm.
• Svirtj i jai skirta vieta spaudziancia spyruokle pastumkite i sali, vel idekite svirtj (15) (suJos metaline detale) ir prisukite tvirtinimo varztu (a). Priverzimo momentas = 5,0Nm + / - 0,5Nm Patikrinkite, ar svirtis tinkamai veikia: ja turi veikti spyruokles jega.

9. Valymas

Apdirbant medziagas, elektrinio jrankio viduje gali nusesti ju daleliu. Del to elektrinis jrankis blogiau ausinamas. Del laidziu sankaupu gali pablogeti elektrinio jrankio apsaugine izoliacija ir kilti su elektra susijusiq pavoju.

Elektrinj irankj regulariai, daznai ir kruopschiai
isvalykite iSSIurbdami arba prapusdami sausu oru
pro visas priekines ir galines vedinimo angas.
Elektrinj irankj priesai atjunkite nuo energijos
tiekimo saltinio ir bukite su apsauginiais akiniais bei
kauke nuo dulkiu.

10. Trikciu salinimas

Irankiai su VTC ir TC elektroninials jtaisais:

Elektroniniu jtaisu signalo indikatorius (7) smiecia, o sukimosi greitis su apkrova mazeja (ne W...RT). Per didelé jrankio apkrova! Leiskite jrankui veikti tušciaja eiga, kol elektroniniu jtaisu signalo indikatorius užges.

Irankis neveikia.Elektroniniu jtaisu signalo indikatorius (7) (priklauso nuo jrangos) mirksi. Suveike paleidimo saugiklis. Ikius j elektros lizda jjungto jrankio tinklo kistuka arba atnaujinus nutrukusios maitinimo itampos tiekim, jrankis nejsijungia. Isjunkite ir vel ijunkite jranki.

11. Priedai

Naudokite tik originalius „Metabo“ priedus. Zr. 6 puslapi.

Naudokite tik tokius priedus, kurie atitinka šioje naudojimo instrukcijoe pateiktus reikalavimus ir specifikacijas.

A Apsauginio gaubto p jovimo darbams fiksatorius / apsauginis gaubtas abrazyvinio p jovimo darbams

LIETUVISKAIIt

Naudojamas dirbant su p jovimo diskais ir deimantiniais p jovimo diskais. Pritaisius apsauginio gaubto abrazyvinio p jovimo darbams fiksatoriu, apsaugini gaubta galima naudoti abrazyvinio p jovimo darbams.

B Siurbiamasis apsauginis gaubtas abrazyvinio pjovimo darbams

Naudojamas pjaustant akmens plokstes deimantiniais pjoyimo diskais. Su atvamzdziu, skirtu akmens dulkems tinkamu siurbimo jrenginiu susiurbti.

C Siurbiamasis apsauginis gaubtas pavirsiu slifavimo darbams

Skirtas betonui, islyginamajam sluoksniu, medienai ir plastikams slifuoti taures formos deimantiniais diskais arba pluostiniais diskais ir tinkamomis slifavimo lekstelémis. Su atvamzdziu, skirtu akmens, medienos ir plastiku dulkems tinkamu siurbimo jrenginiu susiarbti. Netinka kibirkstims susiarbti ar metalams slifuoti.

D Dulkiy filtras

Filtras smulkiomis akutémis neleidžia stambiems nešvarumams patekti variklio korpusa. Reikia reguliariai nuimti ir isvaltyi.

E Ranky apsaugas

Naudojamas dirbant su atraminemis lekstelemis, slifavimo lekstelemis, vielinias sepeciais ir deimartinemis grezimo karunomis plytelems grezti.

Ranku apsauga pritvirtinkite po sonine papildoma rankena.

F | keleta padéciu nustatoma papildomos rankenos akaba

Leidzia rankenà nustatyj ivairias padétis.

G Papildoma rankena suapkaba

Visa priedu saraśa rasite adresu www.metabo.com arba kataloge.

12. Taisymas

Elektrinius irankius gali taisyti tik kvalifikuotas elektrikas!

Apgadinta tinklo laida galima pakeisti tik specialiu, originaliu „Metabo" tinklo laidu, kuri galima jsigyti „Metabo" klienu aptarnavimo tarryboje.

Jei „Metabo“ elektrinj jrankj reikia pataisyti, susisiekite su „Metabo“ [%] klienu aptarnavimo centru. Adresus rasite internetiame puslapyje www.metabo.com.

Atsarginiu daliu sarašus galite atsisiusti is www.metabo.com.

13. Aplinkos apsauga

Susidaranciose šlifavimo dulkëse gali buti kenksmingu medziagu, todël tinkamai jas pašalinkite.

Vadovaukites salyje galiojanciomis aplinkai zaos
nedarancio salinimo irbebenaudiojamjrankiu,
pakuocii bei priedu perdirbimo taisyklémis.

Tik ES šalims: neišmeskite elektriniu jrankiu su buitinémis atliekomis! Pagal Europos direktyva 2012/19/ES del elektros ir elektro-

ninés jrangos atlieku ir sios direktyvos igyvendinima nacionalineje teiseje panaudoti elektriniai jrankiai turi buti surenkami atskirai ir atiduodami perdirbti nedarant zaos aplinkai.

14. Technines specifikacijos

Specifikaciju paaiskinimai pateikti 4 puslapyje. Tobulejant technologijoms, prietaisdalys ar specifikacijos gali keistis.

= papildomo darbo jrankio maks. skersmuo

t_,1 = papildomo darbo jrankio maks. leidžiamasis storis priveržimo srityje naudojant dviskyle veržle (13)

t_,2 = papildomo darbo jrankio maks. leidžiamasis storis priveržimo srityje naudojant „Quick" sparčiojo tvirtinimo veržle (1)

t_,3 = rupiojo šlifavimo diskas / p jovimodiskas: papildomo darbo jrankio maks. leidžiamasis storis

M = suklio sriegis

I = šlifavimo suklio ilgis

n^* = sukimosi greitis tušciaja eiga (didžiausiasis sukimosi greitis)

n_V^* = sukimosi greitis tusciaja eiga (nustatomas)

P1 =vardiné naudojamoji galia

P2 = atiduodamoji galia

m = svoris be maitinimo laido
Ismatuotosios vertes nustatytos pagal EN 60745
standarta.

Irankio apsaugos klase - II

kintamoji srové

• jrankiai su Žymeniu WE... : Del dideles energijos auksto daznio trukdžiu sukimosi greitis gali svryuoti. Kai trukdžiai susilpneja, sukimosi greitis nebesvyruoja.

Nurodytos technines specifikacijos gali keistis (pagal galiojancius standartus).

Emisijos vertes

Sios vertes leidzia jvertintielektrinio jrankio emisijas ir palyginti jvairius elektrinius jrankius. Faktinis poveikis gali buti didesnis arba mazesnis: tai prikauso nuo naudojimo salygu, elektrinio jrankio arba papildomu darbo jrankiu bukles. Vertindami vertes taip pat atsižvelkite j darbo pertraukas ir laikotarpius, kai jrankio apkrova mazesne. Remdamiesi apskalicuotomis taros reiksmemis, nustatykite reikiamas apsaugos priemones ir organizacinius etapus.

Bendra vibraciños reiksmé (triju krypociu vektoriú suma) nustatyta pagal EN 60745:

a_h,SG =spinduliuojamosios vibracijos verte (slifuojant pavirsius)

a_h,DS =spinduliuojamosios vibracijos verte (slifuojant su slifavimo lekstele)

a_h,P = spinduliuojamosios vibracijos verte (poliruojant)

K_h,SG/DS/P = neapibréžtis (vibracijos)

Iprastai sklearnidziamas A svertinis triuksmo lygis:

LpA = garso slegio lygis

L_WA = garso galios lygis

K_pA, K_WA = neapibréztis (garso lygis)

Naudojant jrankj, triuksmo lygis gali virsyti 80

dB(A).

Naudokite ausu apsauga!

LATVISKILv

Instrukcijas originalvaloda

1. Atbilstibas deklaracija

prieksu un atlaidiet to, kad ir sasniegta galejapozicija, lainofiksetu palaidejsledzi (9) (nepartrauktas darbibas rezims).

Izslegsana: virziet palaidejsledzi (9) uz augsu un atlaidiet to.

8.3 Darba noradijumi

Slipesana un slipesana ar smilspapiru:

Mereni piespiest masin un virzit turp un atpakal pa virsmu, lai veidgabala virsma nesakarstu.

Rupjslipesana: Tai iegutu labu darba rezultatu, stradat ar iestatito darba lenki diapazona 30^ - 40^

Griesana:
