KASUTUSJUHEND W 9125 Quick METABO

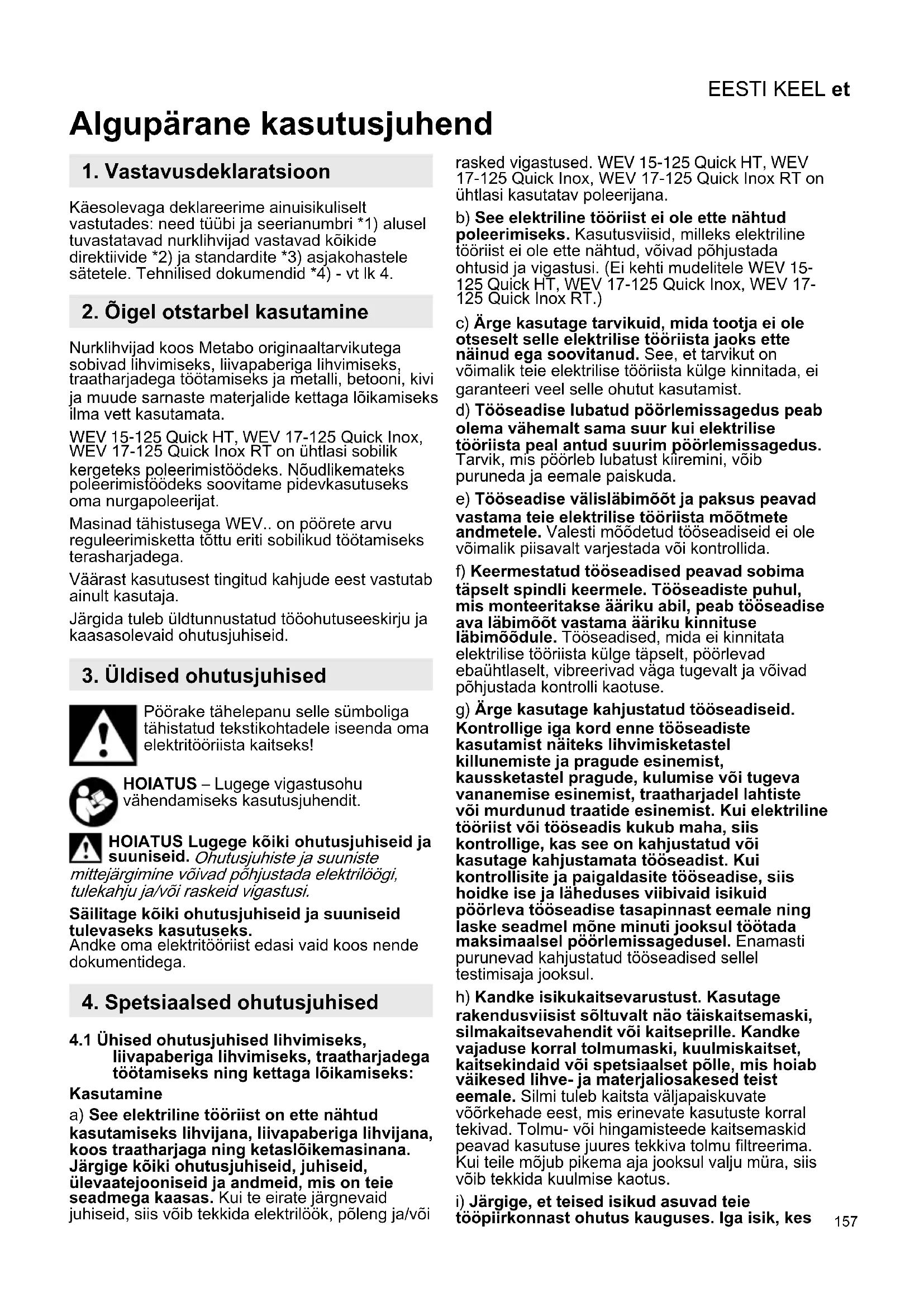

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Käesolevaga deklareerime ainuisikuliselt
vastutades: need tuübi ja seerianumbri 1) aluset
tuvastatavad nurklihvjad vastavad kõikide
direktivide 2) ja standardite 3) asjakohastele
sātetele. Tehnilised dokumendid 4) - vt lk 4.

2. Oigel otstarbel kasutamine

Nurklihvjad koos Metabo originaaltarvikutega sobivad lihvmiseks, liivapaberiga lihvmiseks, traatharjadega tootamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga loikamiseks ilma vett kasutamata.

WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on ühtlasi sobilik kergeteks poleerimistöödeks. Noudlikemateks poleerimistöödeks soovitame pidevkasutuseks omnurgapoleerijat.

Masinad tāhistusega WEV.. on pörete arvu reguleerimisketta tottu eriti sobilikud toṭotamiseks terasharjadega.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda omalelektritöoriista kaitseks!

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS Lugege koki ohutusjuhiseid ja suuniseid. Ohutusjuhiste ja suuniste

mittejärgimine voivad pohjustada elektrilögi, tulekahu ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke omalelektritöoriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ühised ohutusjuhised lihvmiseks, liivapaberiga lihvmiseks, traatharjadega toötamiseks ning kettaga lõikamiseks:

Kasutamine

a) See elektriline toöriist on elle nähtud kasutamiseks lihvjana, liivapaberiga lihvjana, koos traatharjaga ning ketasloikemasinana. Järgige kõiki ohutusjuhiseid, juhiseid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te eirate järgnevaid juhseid, siis vöib tekkida elektrilöök, pöleng ja/vöi

rasked vigastused. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on uhtlasi kasutatav poleerijana.

b) See elektriline tooriist ei ole ette nahtud poleerimiseks. Kasutusviisid, milleks elektriline tooriist ei ole ette nahtud, voivad pohjustada ohtusid ja vigastusi. (Ei kehti mudelitele WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)
c) Arge kasutage tarvikuid, mida tootja ei ole otseselt selle elektrilise töoriista jaoks ette nainud ega soovitanud. See, et tarvikut on voimalik teie elektrilise töoriista külge kinnitada, ei garanteeri veel selle ohutut kasutamist.
d) Töseadise lubatud pörlemissagedus peab olema vähemalt sama suur kui elektrilise töriista peal antud suurim pörlemissagedus. Tarvik, mis pörleb lubatust kiiremini, voib puruneda ja eemale paiskuda.
e) Tööseadise välisläbimööt ja paksus peavad vastama teie elektrilise tööriista mōömte mete andmetele. Valesti moedetud tööseadiseid ei ole voimalik piisavalt varjestada või kontrollida.
f) Keermestatud toöseadised peavad sobim tãpselt spindli keermele. Tööseadiste puhul, mis monteeritakse aäriku abi, peab toöseadise ava labimõot vastama aäriku kinnituse labimðodule. Tööseadised, mida ei kinnitata elektrilise toöriista kulge tãpselt, pörlevad ebaühtlaselt, vibreerivad väga tugevalt ja voivad pöhjustada kontrolli kaotuse.
g) Arge kasutage kahjustatud toöseadiseid. Kontrollige iga kord enne toöseadiste kasutamist naiteks lihvmisketastel killunemiste ja prague esinemist, kaussketastel prague, kulumise voi tugeva vananemise esinemist,traatharjadel lahtiste voi murdunud traatide esinemist. Kui elektriline toöriist voi toöseadis kukub maha, siis kontrollige, kas see on kahjustatud voi kasutage kahjustamata toöseadist. Kui kontrollisite ja paigaldasite toöseadise, siis hoidke ise ja laheduses viibivaid isikuid pörleva toöseadise tasapinnast eemale ning laske seadmel mnne minuti jooksul toötada maksimaalsel pörlemissagedusel. Enamasti purunevad kahjustatud toöseadised sellel testimisaja jooksul.
h) Kandke isikukaitsevarustust. Kasutage rakendusviisist soltuvalt nao taiskeitsemaski, silmakaitsevahendit voi kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid voi spetsiaalset polle, mis hojab vaikedes lihve- ja materjaliosakesed teist eemale. Silmi taleb kaitsta valjapaiskuvate voorkehade eest, mis erinevate kasutuste korral tekivad. Tolmu-voi hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolmu filtreerima. Kui teile mojub pikema aja jooksul valju mura, siis voib tekkida kuulmise kaotus.
i) Järgige, et teised isikud asuvad teie toöpiirkonnast ohutus kauguses. Iga isik, kes

EESTI KEELet

siseneb toöpiirkonda, peab kandma isikukaitsevarustust. Töseadise purunenud tukid voi purunenud toöseadised voivad eemale paiskuda ja pöhjustada vigastusi ka valjaspool vahetut toöpiirkonda.

j) Kui teostate toid, mille juures voib tooseadis puutuda kokku varjatud elektrikaablite voi seadme enda toitejuhtmega, siis hoidke kinni ainult elektrilise tooriista isoleeritud käepidemetest. Kokkupuude pingetjuhtiva juhtmega voib ka seadme metallosi pingestada ning pöhjustada elektrlöogi.
k) Hoidke toitejuhe poorlevatest tooseadistest eema. Kui kaotate seadme üle kontrolli, viob toimuda toitejuhtme labilikamine voi sellega kokkupuude ja teie kasi voi kaevars voib sattuda poorlevasse tooseadisse.
I) Arge mitte kunagi pange elektrilist tooriista käest āra enne, kui toöseadis on täielikult seiskunud. Pörrev toöseadis voib puutada kokku aluspinnaga, mille tottu voite kaotada kontrlle elektrilise tooriista üle.
m) Arge laske elektrilisel tooriistal tootada ajal, kui seda kannate. Teie riietusesemed voivad poorleva tooseadisega juhusliku kokkupuute korral kinni kiiluda ja tooseadis voib tungida teie kehasse.
n) Puhastage regulaarselt omalelektrilise tooriokahtusribisid. Mootori ventilator tombab korpasse sisse tolmu ja suure hulga metallitolmu kogunemine voib pohjustada elektriohtusid.
m) Arge kasutage elektrilist tooriista polevate materjalide laheduses. Sädemed voivad need materjalid polema Süddata.
p) Arge kasutage toöseadiseid, mis nōuavad vedelaid jahutusaineid. Vee vōi muude vedelate jahutusvedelike kasutamine vōib pōhjustada elektrilöki.

4.2 Tagasilök ja asjaomased ohutusjuhised

Tagasilook on akiline reaktsoon poorleva tooseadise kinnikiilumisel voi blokeerumisel, naiteks lihvmiskettal, kausskettal, traatharjal jne. Kinnikiilumine voi blokeerumine pohjustab poorleva tooseadise akilist seiskumist. Selle tagajarjel kiirendatakse kontrollimatut elektrilist tooriista blokeerunud koha juures tooseadise poorlemissuunale vastassuunas.
Kui naiteks lihvmisketas kiilub kinni voi blokeerub tooriku sees, vioib lihvmisketta tooriku sisse tungiv valisserv kinni jaada ja salle tagajarjel voib lihvmisketas valja porkuda voi tagasilooki pohjustada. Lihvmisketas liigub siis slotuvalt ketta poorlemissuunast blokeerimiskohas operatori suunas voi temast eemale. Sealjuures voivad lihvmiskettad ka puruneda.
Tagasilök on elektrilise töörista vale või vigase kasutamise tulemus. Seda on voimalik sobivate ettevaatusabinóude abi järgnevalt kirjeldatud viisil vältilda.
a) Hoidke elektrilist tööriista tugevalt kinni ja viige omakeha ja omakäed asendisse, kus saate tagasilögijóudusid kontrolli all hoida.

Kasutage olemasolu korral alati lisakäepidet, et saavutada suurimat voimalikku kontrolli tagasilögijoudude voi käivitamisel reaksionimomentide üle. Operatorid saavad sobivate ettevaatusabinodre rakendamisel kontrollida tagasilögi- ja reaksionijoudusid.
b) Arge pange omakatt mitte kunagi poorlevate tooseadiste lahedale. Tooseadis voib tagasilogi korral liikuda üle teie kae.
C) Valtige omahekaga piirkonda,kuhu elektriline tooriist tagasiloogi korral liigub.

Tagasilök surub elektrilist töörista blokeerunud koha juures lihvmisketta likumissuunale vastupidises suunas.

d) Tööttage nurkade, teravate servade jms laheduses eriti ettevaatlikult. Välidge, et töoseadised porkuvad toorikult tagasi ja kinni kiluvad. Pörrev tõseadis kaldub nurkade ja teravate servade juures vöi eemale pörkumisel kinni kiluma. See pöhjustab kontrolli kaotamist vöi tagasilööki.
e) Arge kasutage kettsae keti voi Ioikehammastega loikeketast. Sellised tooseadised pohjustavad sageli tagasilooki voi elektrilise tooriista ulkeontrolli kaotamist.

4.3 Erilised ohutusjuhised lihvmiseks ja kettaga loikamiseks:

a) Kasutage eranditult omalelektrilise tooriista jaoks lubatud lihvmistarvikuid ja selle lihvmistarviku jaoks ettenahtud kettakaitset. Lihvmistarvikuid, mis ei ole selle elektrilise tooriista jaoks ette nahtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvmiskettad peavad olemapaigaldatud selliselt, et toopind on allpool kettakaitse serva. Valesti paigaldatud lihvmisketast, mis ulatub ule kettakaitse serva, ei ole voimalik nouetekohaselt kinni katta.
c) Kettakaitse peab olema turvaliselt elektrilise tööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvmistarviku väikseim voimalik avatud osa on suunatud operatorile. Kettakaitse aitatab kaitsta purunemisel tekkvivate tükkide, lihvmistarvikuga juhusliko kokkupuute ning samuti rietust suudata voivate sādemete eest.
d) Lihvimistarvikuid voib kasutada ainult soovitatavateks rakendusvoimalusteks. Nt arge mitte kunagi lihvige loikeketta kulgpinnaga. Liokekettad on ette nahtud materjali eemaldamiseks ketta servaga. Kulgsuunalise jou mojumine nendele lihvmistarvikutele voib pohjustada nende purunemist.
e) Kasutage teie poolt valitud lihvimisketta jaoks alati oige suuruse ja kujuga kahjustamata kinnitusmutrit. Sobiv kinnitusmutter toetab lihvmisketast ja vahendab selliselt lihvmisketta purunemisohtu. Liokeketaste kinnitusmutrid voivaderineda teiste lihvmisketaste kinnitusmutritest.
f) Arge kasutage suuremate elektriliste tooriistade kulunud lihvmiskettaid. Suuremate elektriliste tooriistade jaoks ettenahtud lihvmiskettad ei sobi väikeste elektriliste

töriistade suure pörlemissageduse jaoks ja voivad puruneda.

4.4 Täiendavad erilised ohutusjuhised kettaga lõikamiseks:

a) Vältrige lõikeketta blokeerumist voi liiga suurt vastusurvet. Arge teostage ülemära sugavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiysust ja kalduvust kinni kiluda voi blokeeruda ning selliselt tagasilöögi voi lihvmistarviku purunemise voimalust.

b) Vältige pörreva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast toriku sees endast eemale, voib pörreva kettaga elektriline töörist paiskuda tagasilöögi korral otse teile peale.

c) Kui liokeketas kilub kinni voi te katkestate tootamise, siis lulitage seade valja ja hoidke seda rahulikult, kuni ketas on seiskunud. Arge mitte kunagi proovige veel liikuvat loikeketast liokepilust valja tommata, vastasel juhul voib jargneda tagasilook. Tehke kinnikiilumise pohjus kindlaks ja proovige see korvaldada.

d) Arge lulitage elektrilist toorista nii kaua uesti sisse, kuni see asub tooriku sees. Enne kui jatkate ettevaatlikult loikamist, laske loikekettal saavutada maksimaalne poorlemissagedus. Vastasel juhul voib ketas kinni kiiluda, tooriku seest valja hupata voit tagasilooki pohjustada.

e) Toetage plaate voi suuri torikuid, et vahendada kinnikillunud loikekettast pohjustatud tagasilooigi ohtu. Suured torikud voivad enda kaalu tottu labi painuda. Toorikut tuleb toetada ketta molemal kuljel, see tahendab nii loikepilu lahedral kui ka servast.

f) Olge eriti ettevaatlik olemasolevatesse seintesse voi muudesse mitte laxinahtavatesse piirkondadesse „taskulõigete“ tegemisel. Sissetungiv loikeketas voib gaasi- voi veetorude, elektrikaablite voi muude objektide sisse loikamisel pohjustada tagasilöki.

4.5 Erilised ohutusjuhised liivapaberiga lihvmiseks:

a) Arge kasutage liiga suuri liivapaberilehti, vaid järgige liivapaberilehe suuruse osas tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad üle alustalla, voivad pöhjustada vigastusi ning samuti lihvpaberite blokeerumist ja purunemist voi tagasilöki.

4.6 Ainult mudelitele WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT: Spetsiaalsed ohutusjuhised poleerimiseks:

Arge lubage poleerimispadja juures lahtisi detaile, eriti kinnitusnore. Peitke kinnitusnoorid ara voi loigake need luhemaks. Lahtised kaasa keerlevad kinnitusnoorid voivad teie sormi kaasahaarata voi toorikusse kinni jaada.

4.7 Erilised ohutusjuhised traatharjadega tootamiseks:

a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Arge koormake traate liiga suure vastusurveyga üle. Eemalepaiskuvad traaditükid voivad vaga kergesti labi ohukese rietuse ja/voi naha tungida.
b) Kui soovitatakse kettakaitset, siis valtige, et kettakaitse ja traathari saavad kokku puutuda. Taldrik- ja kaussharjade labimoot voib vastuscurve ja tsentrifugaaljoudude mojul suureneda.

4.8 Täiendavad ohutusjuhised:

HOIATUS - Kandke alati kaitseprille.

HOIATUS! - Hoidke elektritööristast alati kinni kahe käega.

Kasutage elastseid vahekihte, kui need on koos lihvmisvahendiga saadaval ja nende kasutamine on noutav.

Järgige tõseadise voi tarviku tootja andmeid! Kaitske kettaid märde ja loogi eest!

Lihvimiskettaid tuleb tootjapoolsete juhiste jargihoolikalt ladustada ja käsitseda.

Ärge kasutage lõikekettaid kunagi jämelihvmiseks! Lõikeketastele ei tohi avaldada külgsurveyt.

Toorik peab olemataugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.

Kui kasutatakse keermega toöseadiseid, siis ei tohi spindli ots puutuda vastu lihvmisinstrumenti ava pöhja. Jälgige, et toöseadise keere on spindli pikkuse kohta piisavalt pikk. Tööseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekülg 4-5 ja peatükis 14. Tehnilised andmed.

Soovitatakse kasutada statsionaarset valjatombeseadet. Uhendage alati ette FI-kaitseluliti (RCD) rakendusvoooluga max 30mA . Nurklihija valjalulitamisel FI-kaitseluliti kaudu tuleb masinat kontrollida ja puhasada. Vaata peatukk 9. Puhastamine.

Kahjustatud, ebauhtlaselt poorlevaid voi vibreerivaid tooseadiseid ei tohi kasutada.

Vältinge gaasi- voi veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.

Eemaldage enne igasugust seadistuse,
ümberseadmistamise voi hoolduse labbiviimist
pistik pistikupesast.

Metabo blokeerumisvastane sidur S-automatic Lulitage blokeerumisvastase siduri rakendumisel masin viivitamatult valja!

Kahjustatud voi moradega lisakäepide tuleb asendada. Arge kaitage defektse lisakäepidemega masinat.

Kahjustatud voi moradega kettakaitse tuleb asendada. Arge kaitage defektse kettakaitsegamasinat.

EESTI KEELet

Fikseerige väikesed toorikud. Kinnitage nt kruustangide külge.

HOIATUS - Möningad tolmud, mis tekivad liivapaberiga lihvmisel, saagimisel, lihvmisel, puurimisel ja muude tõode käigus, sisaldavad kemikaale, mille kohta on teada, et need pöhjustavad vähk, sunndefekte voi mud reproduktivseid kahjustusi. Nende kemikaalide moned naited on:

• plii seda sisaldavate varvide seest,
  -mineralne tolm muurikivide, tsemendi ja muude murides kasutatavate materjalide seest ja
• arseen ja kroom keemiliselt toedeldud puidust. Sellest saastumisest tulenev oht teile soltub nende toode teostamise sagedusest. Nende kemikaalidega saastumise ohu alandamiseks: tootage hasti ohutatas viirkonnas ja kandke tootamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt valja tootatud mikroskoopiliselt väikeste osakeste filtreerimiseks.

See kehtib samuti muude materjalide tolmude kohta, nagu nt moned puiduliigid (nagu tamme- voi pögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsioonid, hingamisteede haigused. Arge laske tolmul sattuda kehasse.

Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt tokaitse eeskirju, jaatmekaitlust).

Püddke tekkivad osakesed tekkimiskohas kinni, välte nende ladesumist umbritsevas keskkonnas.

Kasutage spetsiaalsete toode jaoks sobilikke tarvikuid. Seelabi satub vahem osakesi kontrollmatult keskkonda.

Kasutage sobilikku tolmuarastussüsteemi.

Vähendage tolmuga kokkupuudet jargnevatel viisidel:

• ärge sunake väljuvaid osakesi ning masina väljutusōhku enese voi laheduses asuvate inimestovoi ladesunud tomu suunas.
• kasutage toluimemissüsteemi ja/vöi ohupuhastit,
• ðhutage toökohta hásti ja hoidke tolmuimejaga puhtana. Puhkimine vōi puhumine keerutab toluüles.
• Puhastage kaitseriietust tolmuimemise voipesemise teel. Arge kasutage puhastamisekspuhurit, kloppimist ega harjamist.

5. Ülevaade

Vaata Ik 2.

1 Kiirkinnitusmutter *
2 Alusseib
3 Spindel
4 Spindli lukustus
5 Käivitusluliti sisse-/valjalulitamiseks *
6 Kaepide
7 Elektrokinikasignaali nait *

8 Pörete regulaator pörlemissageduse seadistamiseks *
9 Käivitusnupp*
10 Lulitusblookeering
11 Lisakäepide / vibratsionitokisega lisakäepide *
12 Kettakaitse
13 Kahe avaga kinnitusmutter *
14 Kinnitusmutri voti *
15 Kettakaitse lukustuse hoob

• oleneb varustusest / ei kuulu tarnekomplekti

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.
Uhendage alati ette FI-kaitseluliti (RCD) rakendusvooluga max 30mA

6.1 Lisakäepideme paigaldamine

Tööttage ainult paigaldatud lisakäepide (11) korral! Kinnitage lisakäepide tugevalt masina vasakule voi paremale küljele.

6.2 Kettakaitse paigaldamine

Kasutage ohutusest tulenevatel pohjustel eranditult vastava lihvmistarviku jaoks ettenahtud kettakaitset! Vaata ka peatukki 11. Tarvikud!

Kettakaitse lihvmiseks

Ette nähtud toötamiseks lihvmisketaste, lamellketaste, teemantlöikeketastega.

Vaata lehekulg 3, joonis C.

Vajutage hooba (15) ja hoidke vajutatult. Paigaldage kettakaitse (12) naidatud asendis.
- Laske hoob lahti ja keerake kettakaitset kuni hoob fikseerub.
Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
- Kontrollige turvalist kinnitust: hoob peab olemafikseerunud ja kettakaitse pooramine ei tohi olla voimalik.

järjekorras.)

Kasutage ainult
töseadiseid, millest
kettakaitse ulatub vahemalt
3,4 mm vorra üle.
(Eemaldada vastupidises

7. Lihvimisketta paigaldamine

Enne koiki umberseadmistustoid: eemaldage vorgupistik pistikupesast. Masin peab olema valja lulitatud ja spindel peab olema seiskunud.
Kasutage liokeketastega tootamisel ohutusest tulenevatel pohjustel liokeketta kettakaitset (vaata peatukki 11. Tarvikud).

7.1 Spindli Lukustamine

• Suruge spindli sukustus (4) sisse ja keerake spindlit (3) käsitsi, kuni spindli sukustus suntavalt fikseerub.

7.2 Lihvimisketta pealepanek

Vaata lehekulg 2, joonis A.
- Paigaldage alusseib (2) spindli peale. Alusseib on oigesti paigaldatud, kui seda ei saa spindli peal poorata.

Ainult W 9-100: keerake alusseib kinnitusmutri vötme abil selliselt spindli peale, et väike krae (labimöoduga 16 mm) on suunatud ülespoole.

• Asetage lihvmisketas alusseibi (2) peale. Lihvmisketas peab olemu uhtlaselt vastu alusseibi.

Paigaldage kiirkinnitusmutter (1) ainult Metabo kiirsüsteemiga „Metabo Quick-

System") masinatele. Need masinad on Āra tuntavad punase spindli lukustusnupu (4) järgi kirjaga „M-Quick".

Kui toseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud kiirkinnitusmutrit

kasutada! Kasutage siis vōtmega (14) fikseeritavat kahe avaga kinnitusmutrit (13).

Lukustage spindel (vaata peatukk 7.1).
- Asetage kiirkinnitusmutter (1) selliselt spindli (3) peale, et 2 nuuti fikseeruvad spindli kahes suvendis. Vaata joonist lehekülg 2.
- Keerake kiirkinnitusmutter käsitsi päripäeva kinni.
- Fikseerige kiirkinnitusmutter keerates lihvmisketast tugevalpäripäeva.

Ainult siis, kui kiirkinnitusmutter (1) on paigaldatud, voib spindlit peatada spindi se M-Quick-spindlilukustusnupu (4) abil!

• Pärast valjalulitamist toimub masina jarelliikumine.
• Suruge veidi enne lihvketta seiskumist M-Quickspindilukustusnupp (4) sisse. Kiirkinnitusmutter (1) keerab end ise umbes poole põrde ulatuses lahti ning seda saab ilma pingutuseta käsitsi voi tõöriista abi maha keerata.

7.4 Kahe avaga kinnitusmutri kinnitamine/ lahtikeeramine (olenevalt varustusest)

Kahe avaga kinnitusmutri (13) kinnitamine:

Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter jargnevalt kirjeldatud viisil spindli peale:

Vaata lehekulg 2, joonis B.

-X) Ohukeste lihyketaste puhul:

Kahe avaga kinnitusmutri krae (13) on suunatud ülespoole, et oleks voimalik kinnitada ohukest lihvmisketast.

Y) Paksude lihvetaste puhul:

Kahe avaga kinnitusmutri krae (13) on suunatud allapoole, et kahe avaga kinnitusmutrit oleks voimalik turvaliselt spindli peale paigaldada.

Z) Ainult mudelil W 9-100:

Kahe avaga kinnitusmutri krae on suunatud alla ja tasane pind on suunatud üles.

• Lukustage spindel. Keerake kahe avaga kinnitusmutter (13) kinnitusmutri vötme (14) abil paripäeva kinni.

Kahe avaga kinnitusmutri lahtikeeramine:

Lukustage spindel (vaata peatukk 7.1). Keerake kahe avaga kinnitusmutter (13) kinnitusmutri vötme (14) abil vastupaëva lahti.

8. Kasutamine

8.1 Pöörlemissageduse seadistamine (oleneb varustusest)

Seadistage pörete regulaatori (8) abil soovitatav
pöörlemissagedus. (Väike arv = madal
pöörlemissagedus; suur arv = körge
pöörlemissagedus)

Löike-, lihvmisketas, kaussketas, teemantloikeketas: korge pörlemissagedus
Hari: keskmine pörlemissagedus
Kaussketas: kadal kuni keskmine
pörlemissagedus

Juhis: Poleerimistöde labiviimmiseks soovitame me kasutada meie nurkpoleerijat.

8.2 Sisse-/valjalulitamine

Juhtige masinat alati mõlema käega.

Lülitage esmalt sisse, alles siis juhtige toöseadis vastu toorikut.

Vältridge soovimatut käivitumist: lulitage masin alati välja, kui pistik eemaldatakse upesast voi kui tekkiis voolukatkestus.

Pusikäituse korral tootab masin edasi, kui see käest lahti rebitakse. Hoidke sellepärast nat alati molema käega selleks ettenahtud idemetest kinni, olge turvalises asendis ja ge tahelepanelikult.

Vältige, et masin keerutab üles tolmu ja laaste voi imeb neid sisse. Pange masin pārast ülitamist alles siis kæest āra, kui mootor on unud.

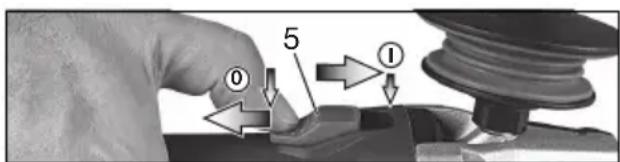

Käivituslulitiga masinad:

Sisselulitamine: nihutage käivituslulitit (5)
ettepoole. Pusikäituse jaoks callutage siis
allapoole kuni käivitusluliti fikseerub.

Väljalulitamine: vajutage käivitusluliti (5) tagumisele otsale ja laske lahti.

EESTI KEELet

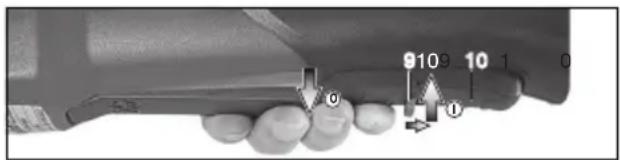

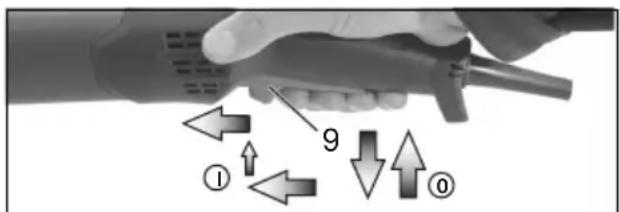

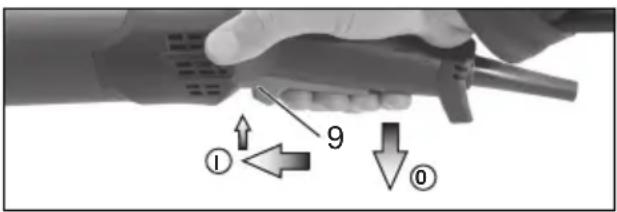

Molalulitiga masinad (pideva vajutamise funktsion):

Sisselulitamine: lukake sisselulitustokestit (10) noole suunas ja vajutage käivitusnuppu (9).
Väljalulitamine: vabastage käivitusnupp (9).

W...RT tāhistusega masinad: Momendisisselūlitus (pideva vajutamise funktsioniga)

Sisselulitamine: nihutage käivitusnuppu (9)
ettepoole ja suruge siis käivitusnuppu (9)
ülespoole.

Väljalulitamine: vabastage käivitusnupp (9).

W...RT tāhistusega masinad: Pusikäitus (oleneb varustusest)

Sisselulitamine: lulitage masin ulal kirjeldatud viisil sisse. Nihutage nuud käivitusnuppu (9) veel kord ettepoole ning jatke eesmisse asendisse, et käivitusnuppu (9) lukustada (pusikaitus).

Väljalulitamine: lukake käivitusnuppu (9) ülespoole ja laske lahti.

8.3 Toöjuhised

Lihvimine ja liivapaberiga lihvimine:

Suruge masin moodukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku peallspind ei muutuks liiga kuumaks.

Lihvimine: hea tootulemuse saamiseks toottage 30^ - 40^ lihvmisnurgaga.

Kettaga Iokamiseks:

Tööttage kettaga lõikamisel alati vastassuunaliselt (vaata joonist).
Vastasel juhul on oht, et masin huppab kontrollmatult lõikepilust valja. Tööttage mõðuka, tõdeldava

materjali jaoks sobiva ettelukkega. Arge toodelge servaga, arge suruge, arge tehke vonkuvaid liigutusi.

Traatharjadega tootamine: Suruge masinat moodukalt vas

8.4 Käigukasti poöramine

162 Vaata lehekulg 3, joonis D.

• Eemaldage toitepistik pistikupesast.
• Keerake kangi (15) kinnituskruvi valja. Eemaldage krnu ja hoob (koos metallosaga) ning asetage korvale.
• Kruvige 4 käigukastikruvi (b) välja.
  TAHELEPANU! Arge eemaldage käigukasti!
• Pöörake käigukast soovitud asendisse ilma seda eemaldamata.
• Kruvige 4 käigukastikruvi (b) tagasi selleks ettenähtud keermestatud pesadesse! Kinnitusmoment = 3,0 Nm +/- 0,3 Nm.
• Lükake körvale vedru, mis hooba omakohale lukkab ning paigaldage hoob (15) (koos metallosaga) uuesti omakohale tagasi ning kruvige kinnituskruviga (a) kinni. Kinnitusmoment = 5,0Nm + / - 0,5Nm . Kontrollige, et hoob toimiks korrektset: vedru peab seda pingestama.

9. Puhastamine

Töttlemisel voivad osakesed ladestuda elektrilise töörista sisemusse. See mojutab elektrilise töörista jahutust. Voolujuhtivad ladestised voivad elektrilise töörista kaitseisolatsiooni mojutada ja pöhjustada elektriohtusid.

Imege elektriline tooriist regulaarselt, sageli ja pohjalikult labi eesmiste ja tagumiste ohutusribide puhtaks voi puhuge kuiva ohuga puhtaks. Lahutage eelnevalt elektrilise tooriista energiavarustus ja kandke sealjuures kaitseprille ja tolmumaski.

10. Törgete körvaldamine

VTC- ja TC-elektronikaga masinad:

Elektroonikasignaali nait (7) poleb ja pöörlemissagedus koormuse all vaheneb (mitte mudell W...RT). Masina koormus on liiga suur! Laske masinal tuhikäigul toötada, kuni elektroonikasignaali nait kustub.

käivitu, kui sisselülitatud masina korral
uhendatakse vorgupistik pistikupessa voi
vooluvarustus taastatakse pärast katkestust.
Lulitage masin valja ja uuesti sisse.

11. Tarvikud

Kasutage ainult Metabo originaltarvikuid.
Vaata Ik 6.

Kasutage ainult tarvikuid, mis taïdavad selles kasutusjuhendis āra toodud nōuetele ja spetsifikatsionidele.

A Löikeketta kaitsekatte klamber / kettakaitse kettaga lõikamiseks

Ette nachtud tootamiseks liokeketaste, teemantloikeketastega. Paigaldatud loikeketta kaitsekatte klambri abil saab ketta katisekatet kasutada loikeketta kaitsekattena.

B Valjatombe kaitsekate kettaga loikamisel Ette nahtud kiviplaatide loikamiseks teemantloikekettaga. Valjatombeotsakuga

kivitolmu väljaimemiseks sobiva
väljatombeseadme abiL.

C Valjatombe kaitsekate pinnalihvimisel

Ette nachtud betooni, monoliitporandate, puidu ja plastiku lihvmiseks teemant-topsketaste voi kiudketastega ja sobilike lihvmistaldrikutega. Valjatombeotsakuga kivi-, puidu- ja plastiktolmu valjaimemiseks sobiva valjatombeseadme abil. Ei ole sobilik sademete voi metallipuru valjatombamiseks.

D Tolmukaitsefilter

Peene vorega filter takistab suurtel osakestel mootorikorpusesse sisenemast. Eemaldage regulaarselt ja puhistage.

E Käekaitse

Ette nähtud töotamiseks alustaldade, kaussketaste, traatharjade ja keraamika teemantpuurkroonidega.

Kinnitage käekaitse kulgmise lisakäepideme alla.

F Mitmepositsiooniline kinnituskaar lisakäepideme jaoks

Voimaldab erinevaid kaepideme positsioone.

Elektritööristu tohivad teostada vaid kvalifitseeritud elektrikud!

Defektse toitekaabli vöib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.

Remonti vajavate Metabo elektrööristadega pöörduge palun omä Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

13. Keskkonnakaitse

Tekkiv lihvetolm vöib sisaldada kahjulikke aineid: jaatmekäidelge asatundlikult.

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Ainult EU-riikide puhul: arge visake elektritooriistu ara koos olmeprugiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutud elektritooriistad koguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

14. Tehnilised andmed

Selgitusi andmete kohta leiate lehekuljelt 4. Sālitame Óiguse teostada muudatusi tehnilise progressi huvanguks.

= toöseadise max labimöot

t_max,1 = toöseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (13)

t_,2 = toöseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1)

t_max,3 = Tooriista max lubatud paksus

M = spindli keere

I = lihvmisspindli pikkus

n^* = tuhikaigu poorlemissagedus (korgeim poorlemissagedus)

n_V^ = t uhikäigu poorlemissagedus (seadistatav)

P1 = nimisisendvoimsus

P2 =valjundvoimsus

m = kaal ilma toitejuhtmeta

Möötmistulemused tuletatud vastavalt standardile EN 60745.

Masin kaitseklassiga II

Vahelduvvool

• WE... tähistusega masinad: Suure voolutugevusega körgsagedushäired vöivad esile kutsuda poördemomendi kōikumist. Need kaovad pärast seda kui Häired on vaibunud.

Ara toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).

A Emissioonivärtused

Need vaartused voimalavad elektritooriista emissiononide hindamist ja erinevate elektritooriistade vordlemist. Olenevalt kasutustingimustest, elektritooriista(de) seisukorrast voib tegelik koormus olla suurem voi vaiksem. Arvestage hindamisel toopause ja vaikese koormusega faase. Märake vastavalt kohaldatud hinnanguliste vaartuste pohjal kindlaks kasutaja kaitsemeetmed, nt organisoated meetmed.

Vibratsionide koguvaertus (kolme sunna vektorsumma) kindlaks märaratud vastavalt direktivile EN 60745:

a_h,SG =vibratsiooniheitme väartus (pealispinna lihimine)

a_h,DS =vibratsiooniheitme väärtus (kausskettaga lihimine)

a_h,P =vibratsiooniheitme väartus (poleerimine)

K_h,SG/DS/P = ebakindlus (vonkumine)

Tuupilised A-filtriga korrigeeritud helitasemed:

LnA = helirohutase

Töötades vöib müratase 80 dB(A) ületada.

Kandke kuulmiskaitsevahendeid!

LIETUVISKAIIt

Originali instrukcija

1. Atitikties deklaracija
