사용 설명서 ATEM Microphone Converter Blackmagic Design

라이브 프로덕션용 Blackmagic Design 컨버터를 구입해 주셔서 감사합니다.

ATEM Camera Converter와 ATEM Studio Converter를 사용하면 저렴한 비용의 광섬유 케이블을 통해 방송용 SDI 및 일반 소비자용 HDMI 카메라 연결을 확장할 수 있습니다. 경마장이나 라이브 스포츠 경기장, 대규모 골프장처럼 멀리 떨어진 곳에 설치된 카메라까지 연결을 확장할 수 있습니다. 라이브 프로덕션에서 ATEM Camera Converter를 사용할 경우 좀 더 많은 카메라로 움직임을 가까이서 촬영해 놀라운 영상을 얻을 수 있습니다. ATEM Camera Converter는 카메라 영상을 광섬유 신호로 변환하며 토크백과 외부 마이크 입력, 프로그램 리턴 피드, 탈리, 내장 배터리 전력까지 지원합니다. 카메라를 스위처에서 몇 km 떨어진 다양한 장소에 배치해도 방송용 풀 HD 비디오 화질은 그대로 유지됩니다.

ATEM Studio Converter는 내부로 프로그램 출력을 분배하고 토크백을 지원하는 ATEM Camera Converter와 완벽하게 어울리는 제품입니다. 여러 대의 ATEM Studio Converter를 루프 연결해 4대 이상의 카메라에 토크백 기능을 지원할 수 있습니다. ATEM Talkback Converter 4K는 길이가 긴 케이블 운용이 가능한 광섬유 SFP 설치가 가능해 더 많은 카메라를 연결할 수 있으며 UHD 2160p60 비디오를 위한 12G-SDI 지원 기능 또한 지원합니다. ATEM Converter를 ATEM 스위처 및 Blackmagic Studio Camera와 함께 사용할 경우 전문 비디오 장비가 제공하는 놀라운 라이브 프로덕션 경험을 체험할 수 있습니다.

Blackmagic Converters Setup은 ATEM 컨버터의 설정을 변경하고 내부 소프트웨어를 업데이트하는 데 사용됩니다. 최신 버전의 Blackmagic Converters Setup은 저희 웹사이트 www.blackmagicdesign.com/kr/support에서 다운로드할 수 있습니다. 설치가 완료되기 까지는 약 5분 정도의 시간이 소요됩니다. Blackmagic Converters Setup을 설치하기 전에 저희 웹사이트의 고객 지원 페이지를 클릭해 최신 사용 설명서 및 Blackmagic Converters Setup 소프트웨어를 다운로드하세요. 트위터에서 저희를 팔로우하면 모든 소프트웨어 업데이트 정보를 받아보실 수 있습니다. 마지막으로 소프트웨어 업데이트 다운로드 시 ATEM Camera Converter 또는 ATEM Studio Converter 제품을 등록해주세요.

저희는 고객들에게 ATEM 컨버터를 위한 새로운 소프트웨어 업데이트와 새로운 기능들을 지속적으로 제공하고 있습니다. 컨버터 향상에 대한 의견이 있으신 경우 언제든지 저희에게 보내주시기 바랍니다.저희는 새로운 기능과 제품 향상을 위해서 끊임없이 노력하고 있으며, 항상 고객 여러분의 의견을 기다립니다.

Grant Petty

Blackmagic Design의 CEO

그랜트 패티

목차

ATEM Converter

시작하기 161

ATEM Converter 소개 161

ATEM Camera Converter 연결하기 162

ATEM Studio Converter 연결하기 164

ATEM Talkback Converter 4K 167

ATEM Converter 설정 확인하기 168

ATEM Camera Converter 사용하기 170

전면 패널 컨트롤 170

상태 표시 장치 170

제어 패널 버튼 171

카메라 번호 설정하기 172

ATEM Camera Converter 설치하기 172

ATEM Studio Converter 사용하기 173

전면 컨트롤 패널 173

ATEM Talkback Converter 4K 사용하기 174

전면 컨트롤 패널 174

Blackmagic Converters Setup 사용하기 175

Blackmagic Converters Setup 설치하기 175

Blackmagic Converters Setup 제거하기 176

ATEM Converter 소프트웨어 업데이이트하기 176

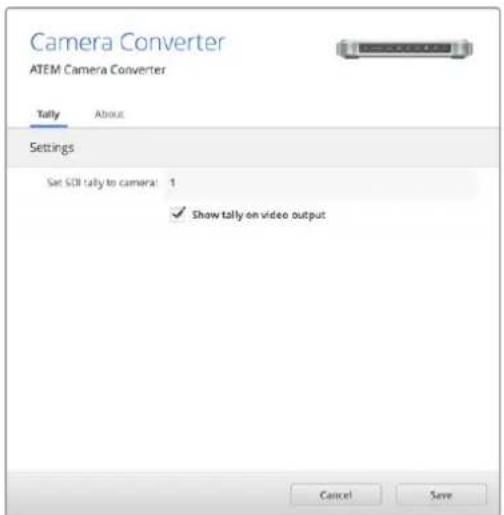

탈리 보더 및 카메라 번호 설정하기 176

접속도 177

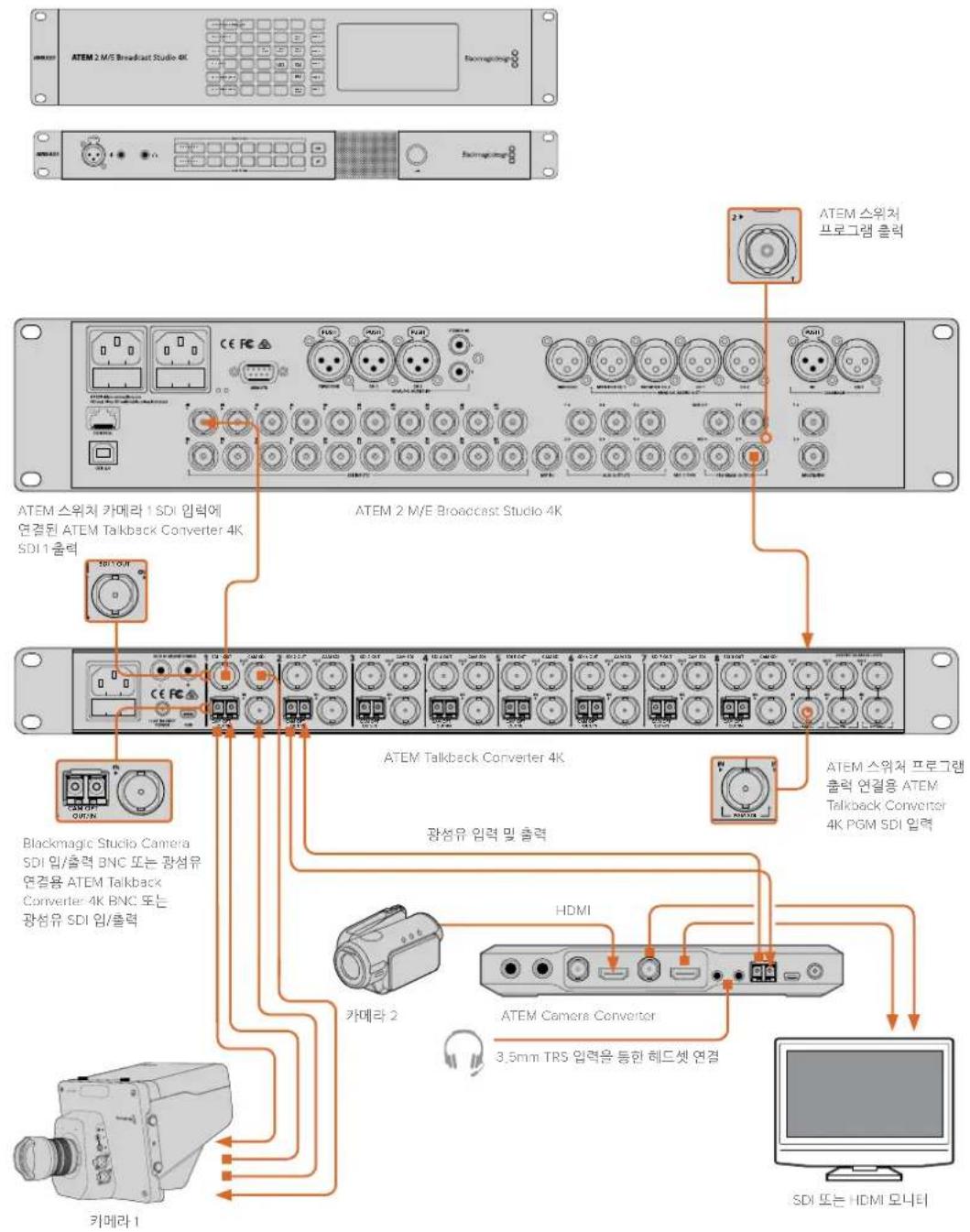

ATEM Talkback Converter 4K를 통해 ATEM 스위처와 연결하기 177

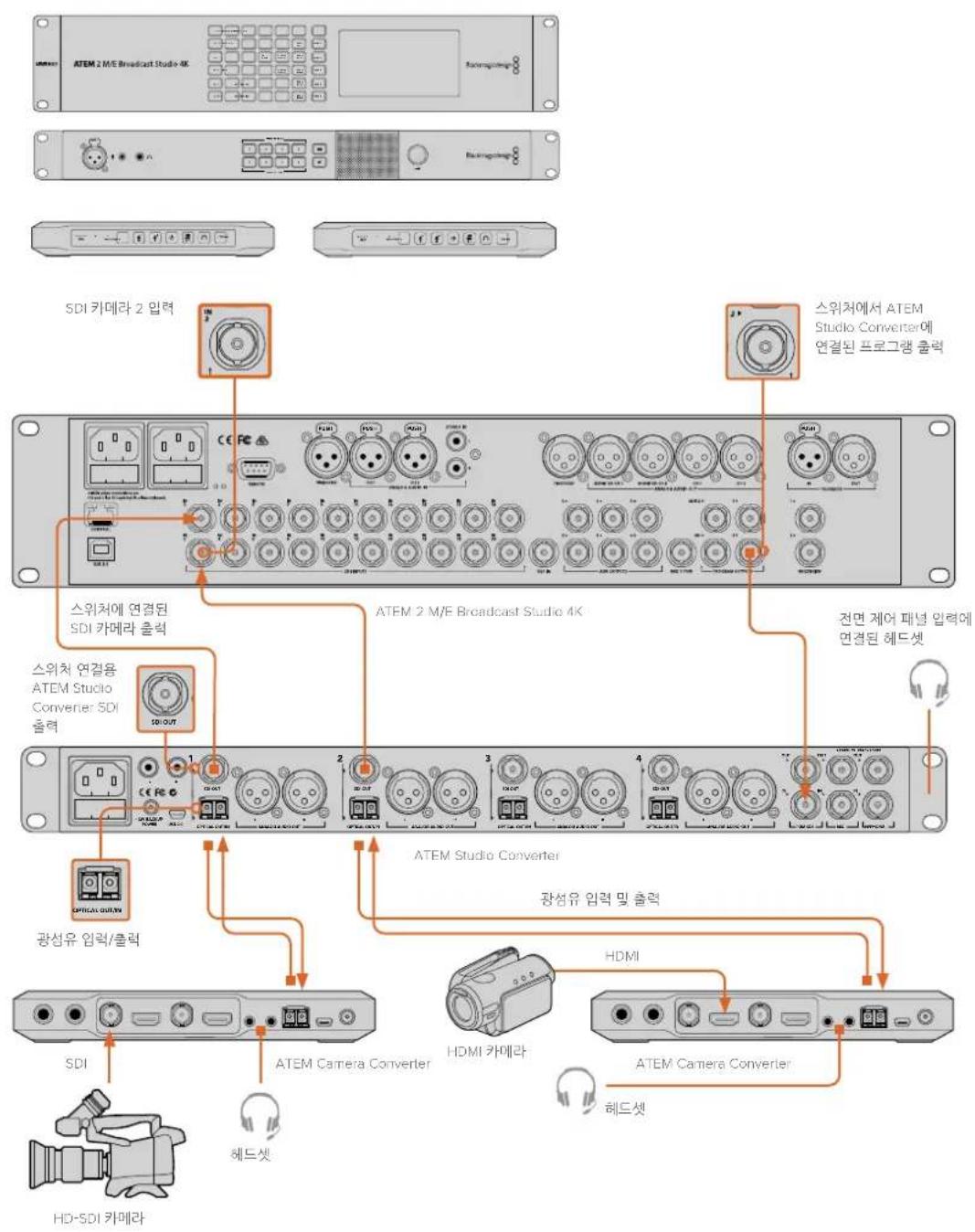

ATEM Camera 및 Studio Converter를 통해 ATEM 스위처와 연결하기 178

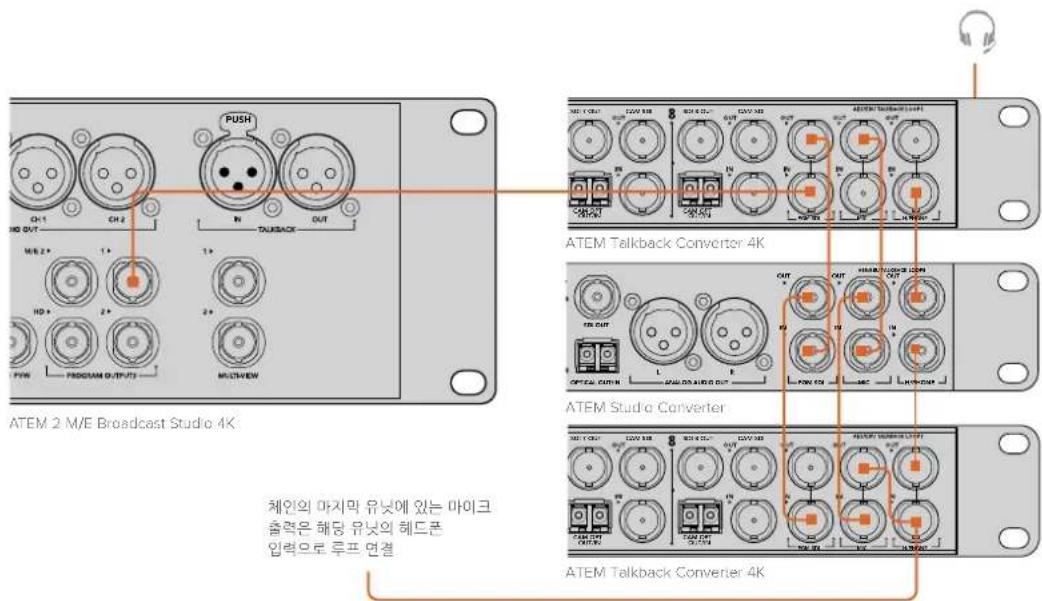

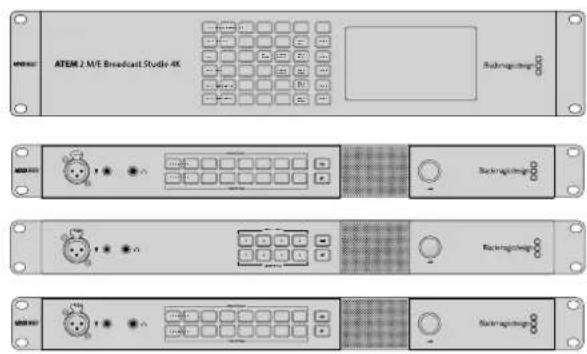

여러 대의 ATEM Converter 루프 연결하기 179

지원 180

규제 사항 181

안전 정보 182

보증 183

시작하기

ATEM Converter 소개

ATEM Camera Converter와 ATEM Studio Converter, ATEM Talkback Converter 4K는 ATEM 스위처에 연결할 수 있으며 저렴한 비용의 광섬유 케이블을 사용해 멀리 떨어진 곳까지 연결할 수 있는 옵션 등의 완벽한 스튜디오 토크백 및 탈리 솔루션을 제공합니다.

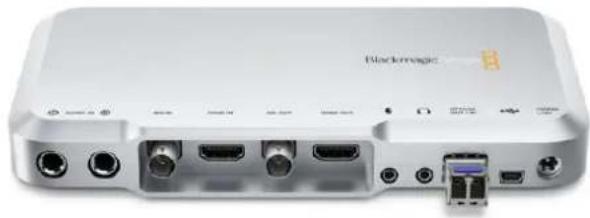

ATEM Camera Converter

ATEM Camera Converter는 모든 SDI 또는 HDMI 카메라와 연결할 수 있는 휴대용 컨버터입니다. ATEM Camera Converter는 비디오/오디오/탈리/토크백 신호를 멀리 떨어진 ATEM Studio Converter 등의 기기에 양방향 광섬유로 전송하며 해당 신호는 다시 스위처로 전송됩니다. ATEM Camera Converter는 SD/HD/3G-SDI 포맷을 지원하며 총전식 내부 배터리 또는 주 전원을 통해 전원을 공급받습니다.

다른 ATEM Camera Converter 및 ATEM Studio Converter, ATEM Talkback Converter 4K와 연결한 경우 라이브 프로덕션 환경에서 완벽한 토크백 솔루션을 사용할 수 있습니다. ATEM 스위처에 연결할 경우 탈리 불빛 또한 활성화됩니다.

광섬유로 ATEM Studio Converter와 ATEM Camera Converter를 연결하면 모든 SDI 또는 HDMI 카메라를 토크백 지원 기능과 함께 사용할 수 있습니다. 긴 케이블로 비디오를 전송해야 하는 경우 최대 4대의 카메라 신호를 광섬유 SDI 신호로 변환할 수 있습니다.

LC 커넥터가 연결된 싱글 모드 광섬유 케이블을 사용해 ATEM Camera Converter와 ATEM Studio Converter를 연결할 수 있습니다. Blackmagic Studio Camera를 사용할 경우에는 광섬유 케이블을 통해 비디오 신호를 직접 연결할 수 있습니다. 광섬유 입력을 포함한 SDI 연결은 SD/HD/6G-SDI 비디오를 지원합니다.

균형 XLR 아날로그 출력을 ATEM Studio Converter 뒷면 패널에 연결하는 방식을 사용하면 카메라 오디오 출력을 외부 믹싱 데스크로 쉽게 연결할 수 있습니다.

4대 이상의 카메라가 필요할 경우 여러 대의 ATEM Studio Converter와 ATEM Talkback Converter 4K를 루프 연결할 수 있습니다.

ATEM Talkback Converter 4K를 사용하면 동축 케이블로 최대 8대의 카메라를 스위처에 연결하여 12G-SDI 신호까지 전송할 수 있습니다. ATEM 스위처에 연결하면 탈리 또한 사용할 수 있을 뿐만 아니라 광섬유 케이블로 ATEM Camera Converter를 연결해 토크백 또한 추가할 수 있습니다.

BNC 케이블 또는 광섬유 모듈을 통해 Blackmagic Studio Camera와 ATEM Talkback Converter 4K를 연결 가능합니다. ATEM 스위처에 연결하면 토크백과 탈리 또한 사용할 수 있습니다.

더 많은 카메라 연결이 필요한 경우 ATEM Talkback Converter 4K를 추가로 사용하여 서로 연결할 수 있습니다. ATEM Talkback Converter 4K는 최대 2160p60의 SD/HD/UHD 비디오를 지원합니다.

SFP 옵션 모듈이 설치된 ATEM Talkback Converter 4K

ATEM Camera Converter 연결하기

먼저 ATEM Camera Converter 전원을 켜고 카메라와 헤드셋, 모니터를 연결하세요.

전원 연결하기

ATEM Camera Converter는 촬영 현장에서 이동하며 사용할 수 있는 충전식 내부 배터리뿐 아니라 ATEM Camera Converter와 함께 제공되는 전원 어댑터에 연결 가능한 커넥터까지 탑재했습니다. ATEM Camera Converter의 전원 커넥터는 12V\~31V의 입력을 지원해 외부 카메라 배터리까지 사용할 수 있습니다. 외부 전원을 연결하면 내부 배터리가 충전됩니다.

외부 전원 연결 시 12V\~31V의 전원 커넥터를 통해 내부 배터리가 충전됩니다. SDI 또는 HDMI 입력에는 카메라를 연결하고, SDI 또는 HDMI 출력에는 모니터를 연결하세요. ATEM Camera Converter에서는 카메라의 SDI 또는 HDMI 오디오를 사용하도록 기본 설정되어 있습니다.

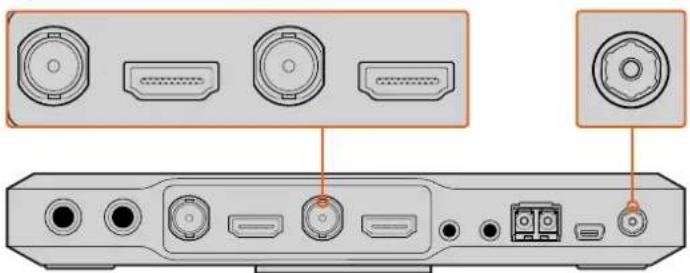

카메라 SDI 연결하기

ATEM Camera Converter의 SDI 또는 HDMI 커넥터를 카메라와 연결하세요.

카메라 출력이 라이브 프로덕션에서 지원하는 포맷으로 설정되어 있는지 확인하세요. ATEM 스위처와 연결할 경우 스위처 비디오 표준을 확인한 다음 카메라의 비디오 표준도 동일하게 설정하세요. (e.g., 1080i59.94)

헤드셋 연결하기

토크백 헤드셋을 ATEM Camera Converter의 표준 3.5mm 스테레오 아날로그 마이크 및 헤드셋 입력에 연결하여 사용합니다. 아이폰이나 안드로이드 호환 헤드셋은 헤드폰 책을 통해서만 연결 가능합니다. 하지만 외부 마이크와 동시에 연결할 경우에는 외부 마이크만 사용할 수 있습니다.

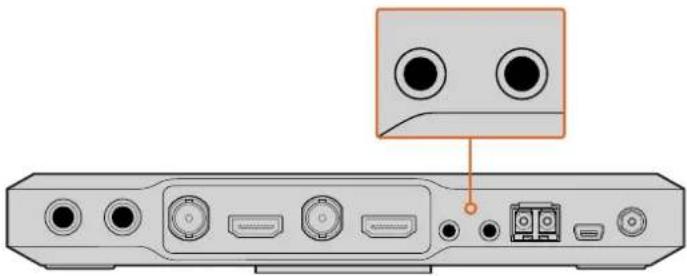

3.5mm 헤드셋 출력과 마이크 입력을 통해 헤드셋을 ATEM Camera Converter에 연결하세요.

모니터 연결하기

모니터를 ATEM Camera Converter의 SDI 또는 HDMI 출력에 연결하세요. 모니터를 사용하면 카메라 출력이나 스위처의 프로그램 출력을 확인할 수 있습니다. ATEM 스위처에 연결할 경우 ATEM Camera Converter에서 카메라 번호를 설정해야만 카메라가 프로그램 출력으로 전환되었을 때 탈리 불빛이 들어 Ohいます. 더 자세한 정보는 [ATEM Camera Converter 사용하기] 또는 [카메라 번호 설정하기] 부분을 참고하세요.

광섬유로 연결하기

이제 LC 커넥터가 달린 듀플렉스 싱글 모드 광섬유 케이블을 사용하여 ATEM Camera Converter를 두 번째 Camera Converter나 ATEM Talkback Converter 4K, ATEM Studio Converter에 연결하는 방법에 대해 알아보겠습니다.

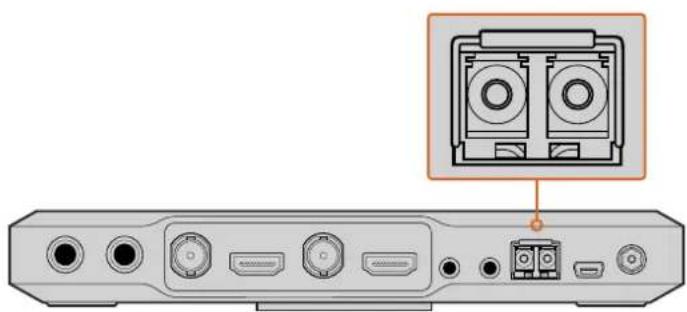

ATEM Camera Converter의 광섬유 SFP 모듈

광섬유 LC 커넥터 연결하기

ATEM Converter에 광섬유 커넥터를 연결하는 방법은 다음과 같습니다.

1 패치 코드의 한쪽 끝을 ATEM Camera Converter의 SFP 모듈에 연결하세요.
2 패치 코드의 다른 한쪽 끝을 ATEM Camera Converter의 두 번째 SFP 모듈에 연결하세요. ATEM Talkback Converter 4K 또는 ATEM Studio Converter에 여러 대의 카메라를 연결하는 경우 각 카메라에 맞는 SFP 모듈을 선택하세요.

예를 들어, 카메라 1은 카메라 1 SFP 모듈에 연결하세요.

두 개의 LC 커넥터가 달린 광섬유 패치 코드

오디오 연결하기

ATEM Camera Converter는 광섬유 SDI 연결의 채널 1 및 채널 2로 전송되는 2채널 카메라 오디오를 지원합니다. ATEM Camera Converter는 카메라 마이크의 임베디드 오디오를 사용하도록 기본 설정되어 있습니다. 외부 오디오 소스를 연결하고자 할 경우 ATEM Camera Converter의 균형 1/4인치 TRS 입력 두 개에 오디오 장비를 연결하세요. 그러면 임베디드 카메라 오디오 대신 연결된 외부 오디오가 사용됩니다.

1/4인치 TRS 커넥터는 마이크 레벨의 스테레오 아날로그 오디오를 지원하며 해당 오디오는 광섬유 SDI 연결의 채널 1 및 채널 2로 전송됩니다.

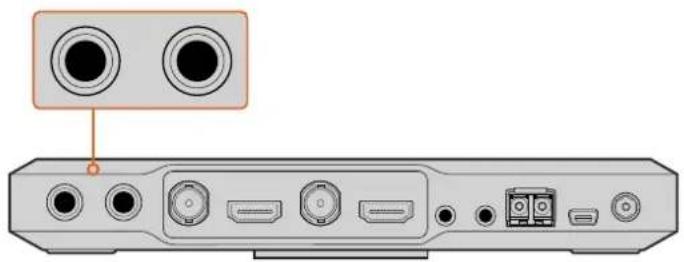

TRS 커넥터를 통해 외부 오디오 장비를 ATEM Camera Converter에 연결하세요.

비디디오 신호 확인하기

ATEM Camera Converter에 전원을 연결한 다음 카메라를 연결해 올바른 SDI 또는 HDMI 신호가 연결되면 컨트롤 패널에 있는 VIDEO 상태 표시 장치에 붙이 들어 Oh Minnesota.

게다가 모니터를 연결하고PGM 버튼에 카메라 비디오를 설정하면 카메라 출력이 디스플레이되는데 이를 통해 ATEM Camera Converter가 제대로 작동되고 있음을 확인할 수 있습니다.

OPTICAL VIDEO

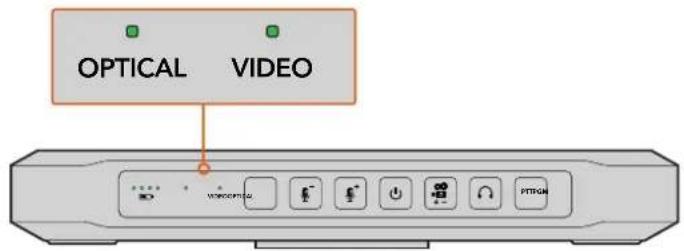

SDI 또는 HDMI를 통해 올바른 비디오 신호가 감지되면 ATEM Camera Converter의 VIDEO 상태 표시 장치에 붙이 들어 Oh Minnesota, 광섬유 입력을 통해 올바른 SDI 신호가 감지되면 OPTICAL 표시 장치에 붙이 들어 Oh Minnesota.

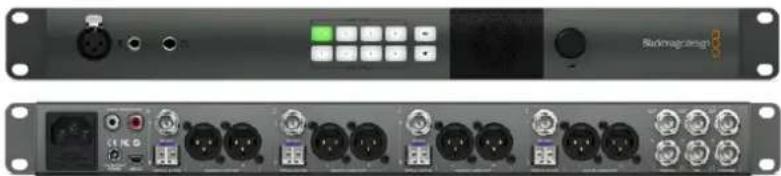

ATEM Studio Converter 연결하기

먼저 전원을 연결하고 카메라와 헤드셋을 연결한 다음 스위처에 연결합니다. 헤드셋 없이 토크백 기능을 사용하고자 할 경우 스탠드 마이크 같은 외부 마이크도 연결할 수 있습니다. 균형 아날로그 XLR 커넥터를 통해 각 카메라 오디오를 믹서에 출력할 수도 있습니다.

전원 연결하기

표준 IEC 케이블을 사용하여 ATEM Converter의 주 전원 입력에 전원을 연결하세요. 전원 어댑터 또는 외부 카메라 배터리를 12V\~31V 전원 입력에 연결하세요.

2개의 전원 입력 옵션을 제공해 전원 장치가 고장나거나 실수로 분리될 경우에 사용할 수 있는 리던던트 전원 연결을 확보할 수 있습니다.

L CE FC +12V BACKUP POWER CE FC 12V BACKUP POWER OFFICE OUT OFFICE OUT OFFICE OUT OFFICE OUT OFFICE OUT

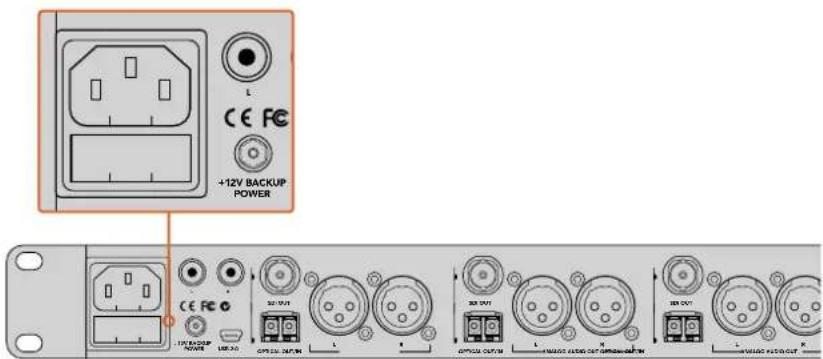

주 전원 또는 12V 전원 커넥터를 연결하세요.

카메라 SDI 연결하기

ATEM Studio Converter의 뒷면 패널에는 숫자 1\~4까지 표시된 4개의 커넥터 그룹이 탑재되어 있습니다.

1 카메라를 각 광섬유 SFP 모듈에 연결하세요.
2 SFP 모듈에 연결된 두 번째 LC 커넥터는 프로그램 비디오를 Blackmagic Studio Camera 뒷면또는 ATEM Camera Converter에 연결하는데 사용됩니다.
3 ATEM Studio Converter의 카메라 SDI 출력을 스위처에 있는 해당 카메라 입력에 각각 연결하세요.

OPTICAL OUT/IN CE FE L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L13 L14 L15 L16 L17 L18 L19 L20 L21 L22 L23 L24 L25 L26 L27 L28 L29 L30 L31 L32 L33 L34 L35 L36 L37 L38 L39 L40 L41 L42 L43 L44 L45 L46 L47 L48 L49 L50

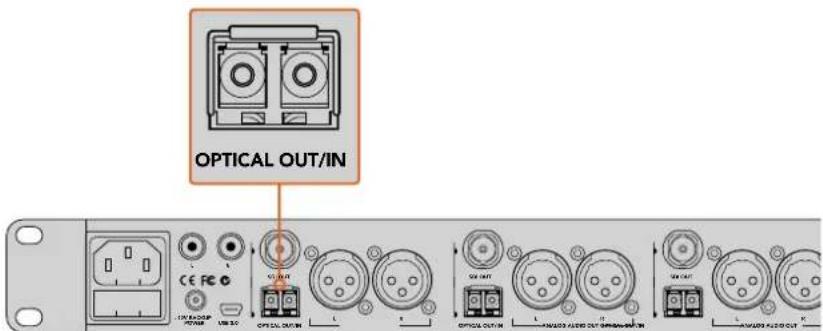

카메라를 ATEM Studio Converter의 광섬유 입력에 연결하세요.

스위처 프로그램 피드 연결하기

스위처의 프로그램 출력을 ATEM Studio Converter의 PGM SDI 입력 커넥터에 연결하세요. ATEM 스위처의 프로그램 출력을 연결하면 SDI 신호에 탈리 신호가 임베디드됩니다. 광섬유 케이블과 Blackmagic Studio Camera를 통해 이 신호를 ATEM Camera Converter에 연결하면 탈리가 활성화됩니다.

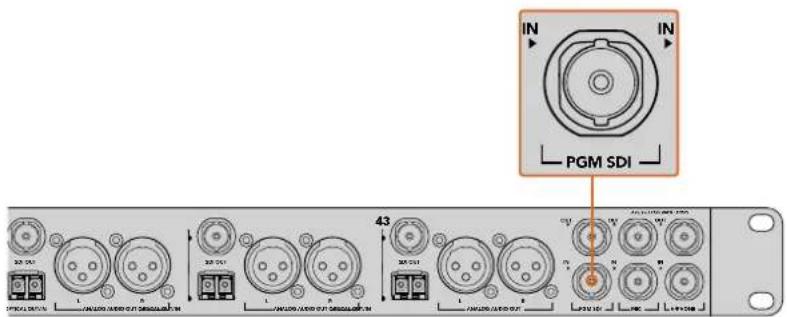

스위처의 프로그램 SDI 출력을 ATEM Studio Converter의 PGM SDI 입력에 연결하세요.

헤드셋 연결하기

ATEM Studio Converter에서는 1/4인치 TRS 헤드폰 책 및 0.206인치 마이크 책을 통해 항공용 헤드셋을 사용할 수 있습니다. 헤드셋과 외부 마이크를 동시에 연결하면 헤드셋만 사용됩니다. 토크백 오디오는 SDI 신호의 오디오 채널 15와 채널 16에 임베디드됩니다.

PUSH PRESS TO TAIN 1 2 3 4 1 2 3 4 LOAD TO TAIN

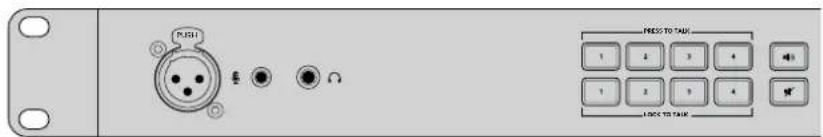

ATEM Studio Converter의 전면 패널 TRS 커넥터를 통해 항공용 허드셋을 연결하세요. 균형 XLR 아날로그 입력을 통해 외부 마이크 또한 연결할 수 있습니다.

외부 마이크 연결하기

외부 마이크를 사용하려면 ATEM Studio Converter의 전면 제어 패널에 있는 균형 XLR 아날로그 입력에 연결하세요.

카메라 오디오 출력하기

균형 XLR 아날로그 출력을 뒷면 패널에 연결하는 방식으로 카메라 오디오 출력을 외부 믹싱 데스크에 쉽게 연결할 수 있습니다.

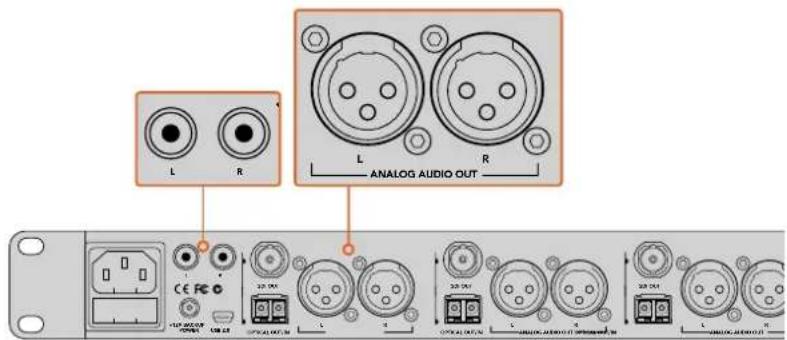

오디오 모니터링하기

Blackmagic Audio Monitor와 같은 외부 오디오 장비에서 프로그램 또는 토크백 오디오를 모니터링하고자 할 경우 ATEM Studio Converter의 뒷면 패널에 있는 RCA 출력에 해당 장비를 연결하세요. 이뿐만 아니라 XLR 아날로그 오디오 출력을 통해 카메라 오디오를 믹서에 쉽게 연결할 수 있습니다.

L R L ANALOG AUDIO OUT CE FC SPECIAL OUT SPECIAL OUT SPECIAL OUT SPECIAL OUT SPECIAL OUT

외부 장비를 ATEM Studio Converter의 RCA 출력에 연결해 프로그램 또는 토크백 오디오를 모니터링할 수 있습니다.

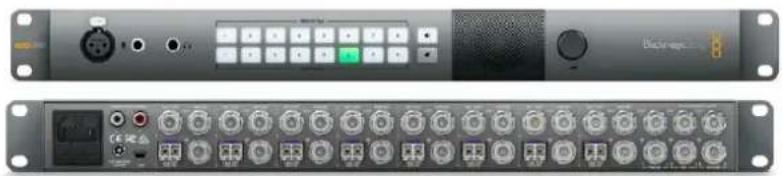

ATEM Talkback Converter 4K

먼저 전원을 연결하고 카메라와 헤드셋을 연결한 다음 스위처에 연결합니다. 헤드셋 없이 토크백 기능을 사용하고자 할 경우 스탠드 마이크 같은 외부 마이크도 연결할 수 있습니다.

전원 연결하기

표준 IEC 케이블을 사용해 ATEM Talkback Converter 4K의 주 전원 입력을 연결하세요. 전원 어댑터 또는 외부 카메라 배터리를 12V\~31V 전원 입력에 연결하세요. 2개의 전원 입력 옵션을 제공해 전원 장치가 고장나거나 실수로 분리될 경우에 사용할 수 있는 리던던트 전원 연결을 확보할 수 있습니다.

AUDIO MONITO L CE FC +12V BACKUP POWER AUDIO MONITOC CE FC 12V 100V CAFE 50 20V 50V CAFE 50 30V 50V CAFE 50 40V 50V CAFE 50 50V 50V CAFE 50 60V 50V CAFE 50

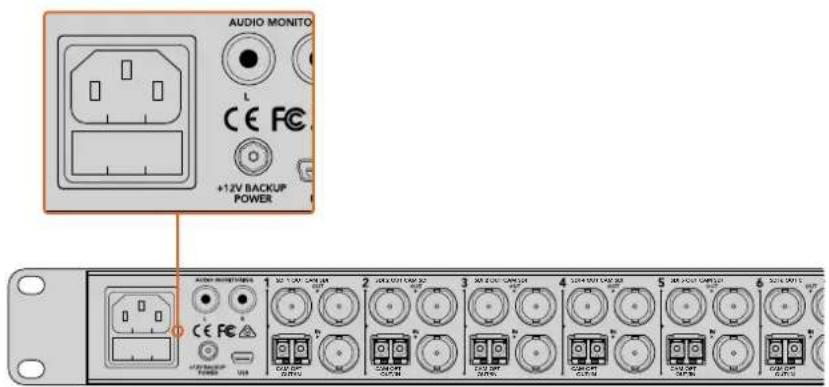

주 전원 또는 12V\~31V 전원 커넥터를 연결하세요.

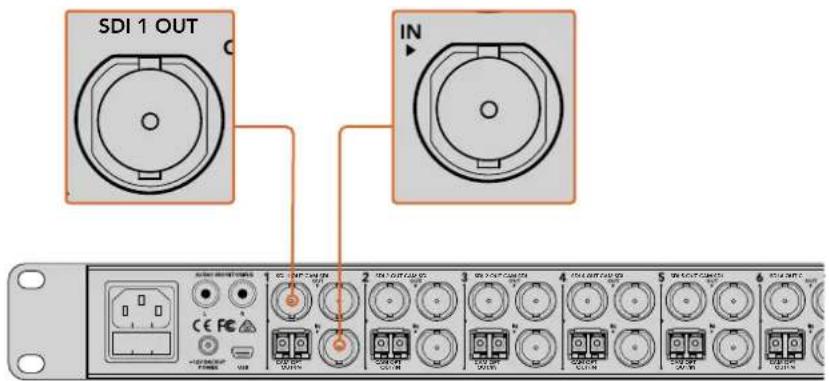

카메라 SDI 연결하기

ATEM Talkback Converter 4K의 뒷면 패널에는 1\~8번까지의 카메라 숫자가 지정된 8개의 커넥터 그룹이 탑재되어 있습니다.

1 카메라를 각 Cam SDI 입력 커넥터에 연결하세요.
2 ATEM Talkback Converter 4K의 Cam SDI 출력을 각 카메라의 프로그램 SDI 입력에 연결하세요.

ATEM Camera Converter와 ATEM Talkback Converter 4K를 함께 사용할 경우 토크백 및 탈리 신호는 광섬유 케이블을 통해서만 SDI 신호에 임베드된다는 사실을 기억하세요.

3 SDI1 Out 등의 SDI 출력을 스위처에 있는 해당 카메라 입력에 연결하세요.

카메라를 ATEM Talkback Converter 4K의 카메라 SDI 입력에 연결하세요. 광섬유 SFP 모듈을 설치하고 나면 광섬유 케이블로 카메라와 ATEM Talkback Converter 4K를 연결할 수 있습니다. ATEM Talkback Converter 4K의 SDI 출력을 스위처에 연결하세요.

스위처 프로그램 피드 연결하기

스위처의 프로그램 출력을 ATEM Talkback Converter 4K의 PGM SDI 입력 커넥터에 연결하세요.

ATEM 스위처의 프로그램 출력을 연결하면 SDI 신호에 탈리 신호도 임베디드됩니다. 이를 ATEM

Camera Converter와 Blackmagic Studio Camera, Blackmagic URSA Broadcast Camera에 연결할 경우 탈리 불빛이 활성화됩니다.

IN PGM SDI 4 100 V/27 GBM SDI 5 100 V/27 GBM SDI 6 100 V/27 GBM SDI 7 100 V/27 GBM SDI 8 100 V/27 GBM SDI MAX: 100 V/27 GBM SDI

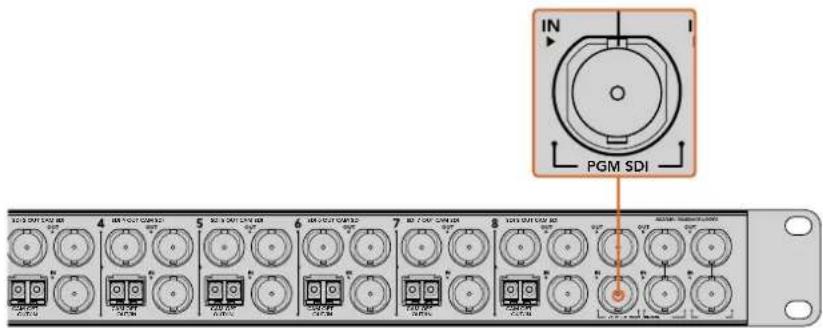

스위처의 프로그램 SDI 출력을 ATEM Talkback Converter 4K의 PGM SDI 입력에 연결하세요.

헤드셋 연결하기

ATEM Talkback Converter 4K에서는 1/4인치 TRS 헤드폰 책 및 0.206인치 마이크 책을 통해 항공용 헤드셋을 사용할 수 있습니다.

헤드셋과 외부 마이크를 동시에 연결하면 헤드셋만 사용됩니다.

토크백 오디오는 SDI 신호의 오디오 채널 15와 채널 16에 임베디드됩니다.

TREES TO TALE 1 2 3 4 5 6 1 2 3 4 5 6 LOCK TO TALE

ATEM Talkback Converter 4K의 전면 패널 TRS 커넥터를 통해 항공용 허드셋을 연결하세요, 헤드셋없이 토크백을 사용하고자 할 경우 균형 XLR 아날로그 입력을 통해 외부 마이크 또한 연결할 수 있습니다.

외부 마이크 연결하기

외부 마이크를 사용하려면 ATEM Converter의 전면 제어 패널에 있는 균형 XLR 아날로그 입력을 통해 연결하세요.

오디오 모니터링하기

Blackmagic Audio Monitor와 같은 외부 오디오 장비에서 프로그램 또는 토크백 오디오를 모니터링하고자 할 경우 ATEM Talkback Converter 4K 또는 ATEM Studio Converter의 뒷면 패널에 있는 RCA 출력에 해당 장비를 연결하세요.

ATEM Converter 설정 확인하기

ATEM Converter를 라이브 프로덕션 스위처에 연결하고 나면 모든 기능이 제대로 작동하는지 확인해야 합니다.

스위처 운영자가 각 카메라를 미리보기 또는 프로그램 출력으로 전환하는 동안 올바른 카메라 신호가 스위처로 전송되고 있는지 확인하세요. ATEM Converter가 제대로 작동하고 있을 경우 모든 카메라 신호를 스위처의 미리보기 또는 프로그램 출력에서 확인할 수 있습니다.

그다음엔 토크백을 확인해야 합니다. 토크백 버튼과 헤드셋을 사용해 스위처 및 카메라 운영자가 서로 대화하도록 하세요.

ATEM 스위처를 사용할 경우 SDI 연결을 통해 탈리 신호가 전송됩니다. 탈리가 제대로 작동하는지 확인하려면 ATEM Camera Converter에서 카메라 번호와 ATEM 스위처의 카메라 번호가 일치하는지 확인해야 합니다. 더 자세한 정보는 본 설명서의 [ATEM Camera Converter 사용하기] 또는 [카메라 번호 설정하기] 부분을 참고하세요.

ATEM Converter 설치 시 문제가 발생할 경우 Blackmagic Design 고객 지원 센터 (www.blackmagicdesign.com/kr/support)를 방문해 Blackmagic 포럼에 방문하면 신속하게 문제에 대한 해결책을 찾을 수도 있습니다. 다른 사용자와 Blackmagic Design 직원들이 남긴 덧글 및 정보를 확인하세요. 해당 지역의 Blackmagic Design 지원팀 연락처를 확인할 수도 있습니다.

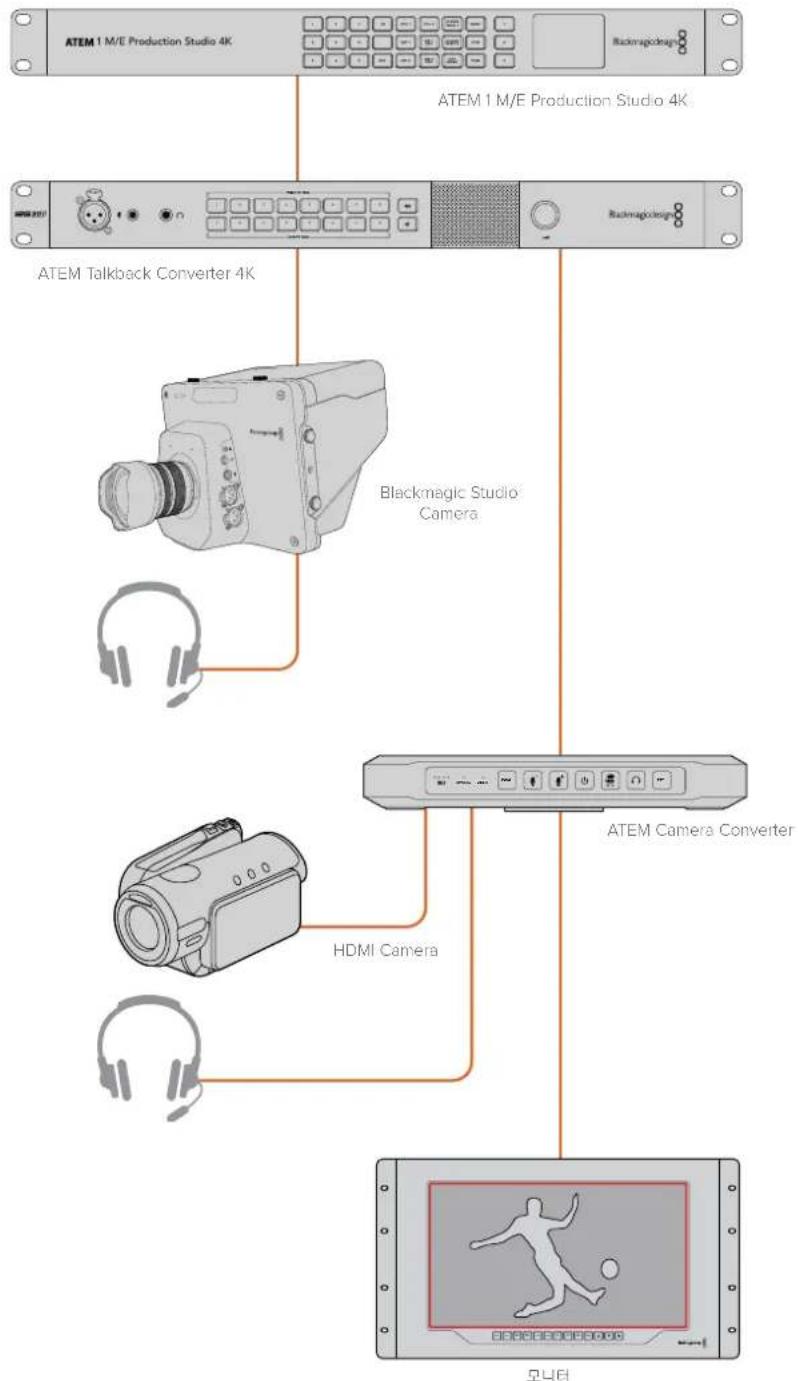


ATEM Converter 연결 방법에 대한 자세한 정보는 [접속도] 부분을 참고하세요.

ATEM Camera Converter 사용하기

전면 패널 컨트롤

ATEM Camera Converter의 제어 패널에는 헤드셋 및 마이크 볼륨 조절 버튼, 토크백 활성화 버튼, 프로그램/카메라 모니터링 버튼, 전원 On/Off 버튼, 카메라 번호 설정 버튼이 탑재되어 있습니다. 배터리 잔량과 광섬유 신호, SDI 또는 HDMI 신호, 탈리 신호를 위한 5개의 상태 표시 장치 또한 탑재되어 있습니다.

상태 표시 장치

배터리 잔량

제어 패널 좌측 끝부분에는 4개의 녹색 배터리 잔량 표시 장치가 있습니다. 배터리 잔량이 줄어들수록 불빛의 개수가 줄어듭니다. 마지막에 남은 불빛 하나가 깜백인다면 이는 배터리 전원이 약10분 정도 남았다는 것을 의미합니다. 따라서 외부 전원을 연결하거나 충전된 다른 ATEM Camera Converter로 전환해야 합니다. 연속 사용 시 2시간 정도 사용할 수 있으며 배터리를 완전히 충전하는 데는 약 8시간 정도 걸립니다.

광섬유 신호(OPTICAL)

배터리 간량 LED 옆에는 OPTICAL 표시 장치가 탑재되어 있습니다. ATEM Camera Converter에서 광섬유 SDI 신호가 감지되면 여기에 붙이 들어 Odきます. 이 표시 장치를 통해 올바른 광섬유 SDI 신호의 전송 및 수신 여부를 확인할 수 있습니다.

비디오(VIDEO)

ATEM Camera Converter에서 올바른 SDI 또는 HDMI 신호가 감지될 경우 VIDEO 표시 장치에 붙이 들어 Oh Minnesota. 이 표시 장치를 통해 카메라 입력 신호를 확인할 수 있습니다.

탈리 라이트

ATEM 스위처의 프로그램 출력으로부터 탈리 신호가 수신될 경우 이곳에 붙이 들어 Oh Minnesota. ATEM Camera Converter 양 측면에 탑재된 두 개의 빨간색 탈리 불빛을 통해 연기자와 카메라 운영자는 방송이 시작되었음을 알 수 있습니다.

VIDEO

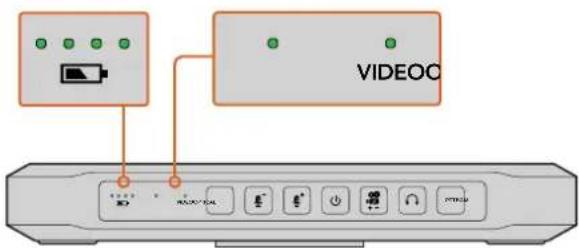

배터리 잔량, 광섬유 신호, 비디오 신호 상태 표시 장치

카메라 영상이 ATEM 스위처의 프로그램 출력을 통해 방송될 경우 ATEM Camera Converter 양 측면에 탈리 불빛이 들어 Oh Minnesota.

제어 패널 버튼

프로그램 버튼(PGM)

PGM 버튼을 눌러 프로그램 비디오 신호와 카메라 입력 신호 간을 전환할 수 있습니다. 프로그램 입력은 광섬유를 통해 연결된 신호를 의미합니다.

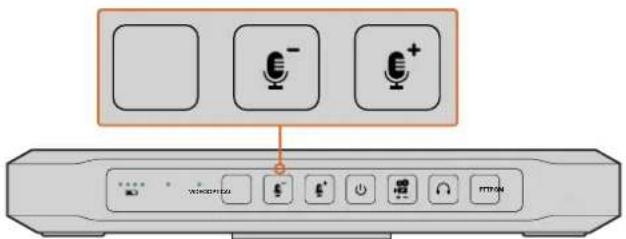

PGM 버튼과 마이크 볼륨 레벨 버튼. 버튼을 누르거나 버튼이 활성화되면 불이 들어 Oh Minnesota

마이크 볼륨 조절 버튼

마이크 불룸 버튼으로 외부 오디오 레벨을 신속하게 조정할 수 있습니다. 각 마이크 불룸 버튼을 누르면 1초 동안 불룸이 부드럽게 증가 또는 감소합니다. 마이크 불룸이 최대 또는 최소 레벨에 이르거나 전원을 켜을 때 불룸이 최대 또는 최소 레벨일 경우 해당 버튼에 3초간 불이 들어 Oh Minnesota. 이 버튼은 카메라로부터 직접 수신된 임베디드 SDI 및 HDMI 오디오 레벨에는 아무런 영향도 끼치지 않습니다.

전원 On/Off 버튼

전원 버튼을 누르면 전원이 바로 켜집니다.1초 동안 누르고 있으면 전원이 꺼집니다.

카메라 번호 버튼

이 버튼을 사용해 ATEM Camera Converter에 있는 카메라 번호를 설정하면 탈리 불빛이 제대로 작동합니다. 더 자세한 정보는 본 설명서의 [카메라 번호 설정하기] 부분을 참고하세요.

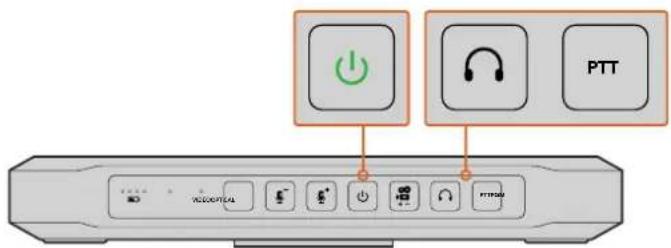

토크백 헤드폰 볼륨

이 버튼을 누르면 토크백 헤드폰 볼륨이 증가합니다. 볼륨이 최대 레벨에 이르거나 전원을 캱을 때 볼륨이 최대 레벨일 경우 이 버튼에 3초간 붙이 들어 Oh Minnesota. 이후 버튼을 누르면 볼륨이 다시 증가하기 전에 최소 볼륨으로 감소됩니다.

이 버튼을 누르면 카메라 운영자와 스위처 운영자가 대화를 나눌 수 있습니다. 대화 시에는 버튼을 길게 누르세요. PTT 버튼을 빠르게 두 번 누르면 대화 시 핸즈프리 기능을 사용할 수 있습니다. PTT 버튼을 다시 누르면 기존의 버튼을 누르고 대화하는 모드로 되돌아갑니다.

ATEM Camera Converter에 전원이 연결될 경우 전원 버튼에 붙이 들어 Oh Minnesota. PTT 버튼을 누르면 토크백 기능을 통해 ATEM Camera Converter, ATEM Talkback Converter 4K, ATEM Studio Converter 운영자와 소통할 수 있습니다. 토크백 헤드폰 버튼을 눌러 토크백 볼륨을 조절하세요.

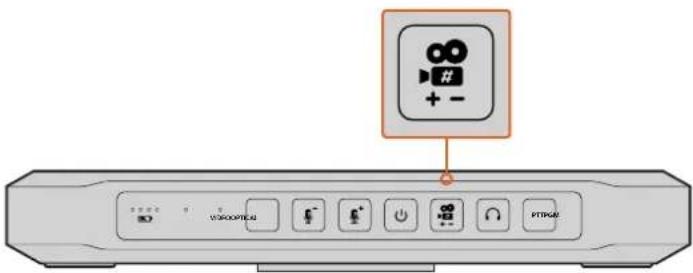

카메라 번호 설정하기

ATEM 스위처로부터 전송되는 탈리 신호를 ATEM Camera Converter에 전송하려면 ATEM Camera Converter에서 카메라 번호를 설정해야 합니다. 이 기능을 통해 스위처에서 올바른 ATEM Camera Converter로 탈리 신호를 전송하게 됩니다. 카메라 번호는 1\~99까지 설정 가능합니다.

카메라 버튼으로 카메라 번호를 설정하려면 버튼 불빛이 세 번 깜畅销일 때까지 길게 누르세요. 그러면 카메라 번호가 카메라 1로 다시 설정됩니다. 버튼을 한번 누를 때마다 카메라 번호가 1씩 증가됩니다. 예를 들어 ATEM Camera Converter를 카메라 번호 5번에 설정하고자 할 경우 카메라 번호를 1로 재설정한 후에 버튼을 4번 누르세요.

카메라 번호가 5번으로 제대로 설정되었는지 확인하려면 ATEM 스위처 운영자가 5번을 프로그램 출력으로 전환하도록 하세요. 카메라 번호가 올바르게 설정된 경우 ATEM Camera Converter의 탈리에 붙이 들어 Oh Minnesota.

마찬가지로 ATEM Camera Converter에 설정된 카메라 번호를 확인하고자 할 경우 ATEM 스위처 운영자가 탈리 불빛이 들어을 때까지 카메라 입력을 프로그램 출력으로 전환하도록 하세요. 그러면 스위처 운영자가 카메라 번호를 확인할 수 있습니다.

ATEM Camera Converter 설치하기

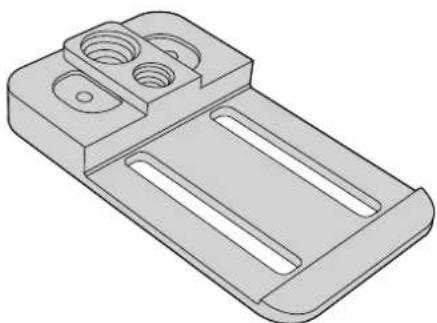

카메라를 들고 다니면서 촬영해야 할 경우에는 ATEM Camera Converter에 케이블을 연결한 다음 벨트 클립을 사용자 벨트에 장착하세요. 고정 솟 촬영에는 표준 3/8인치 또는 1/4인치 스레드 인서트를 사용해 ATEM Camera Converter를 삼각대 손잡이 위에 장착할 수 있습니다. 고무 바닥을 사용해 ATEM Camera Converter를 책상 위에 설치하고자 할 경우 두 개의 2.5 육각 소켓 나사를 푔 다음 벨트 클립을 제거하세요.

ATEM Camera Converter는 벨트 및 삼각대 손잡이에 설치할 수 있으며 고무 바닥을 사용할 경우 책상 위에도 설치할 수 있습니다.

ATEM Studio Converter 사용하기

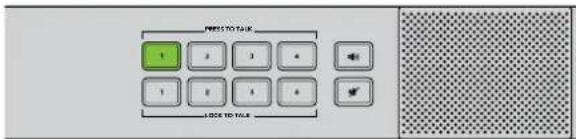

전면 컨트롤 패널

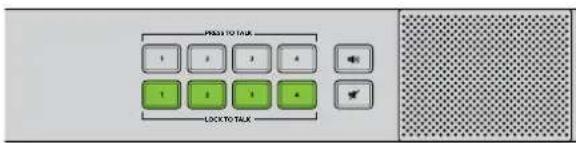

ATEM Studio Converter의 전면 제어 패널에는 각 카메라 입력을 위한 PTT(Press to Talk) 및 LTT(Lock to Talk) 버튼이 포함된 두 줄의 토크백 버튼이 탑재되어 있습니다. 토크백 버튼 옆에는 프로그램 및 음소거 버튼이 배치되어 있습니다. 모든 버튼에는 흰색 불빛이 들어오며 버튼 선택 시 녹색으로 변경됩니다.

PTT 1-4 — PRESS TO TALK 버튼을 누르면 각 카메라 운영자들과 개별적으로 의사소통할 수 있습니다. PTT 버튼에 녹색붙이 들어오면 버튼을 누르고 있는 동안 외부 마이크 또는 헤드셋이 활성화됩니다.

LTT 1-4 — LOCK TO TALK 버튼을 누르면 해당 버튼을 다시 누를 때까지 외부 마이크 및 헤드셋이 활성화된 상태로 유지됩니다. 모든 카메라 운영자들과 동시에 이야기를 나누고자 할 경우 모든 카메라 마이크를 활성화된 상태로 유지할 수 있습니다. 모든 LTT 버튼을 선택한 경우에도 PTT 버튼을 사용하면 카메라와 개별적으로 의사소통할 수 있습니다.

PGM 프로그램 버튼을 누르면 프로그램 오디오가 토크백과 함께 활성화됩니다. 카메라 운영자가 토크백을 사용할 경우 ATEM Studio Converter의 프로그램 오디오 레벨이 감소되어 토크백 오디오가 더욱 분명하게 들립니다. 프로그램 버튼을 해제하면 토크백 오디오만 들립니다.

음소거 음소거 버튼을 누르면 내장된 스피커 오디오가 바로 사라집니다. 음소거 버튼을 한번 더 누르거나 봄륨을 높이면 오디오가 복원됩니다. 이 버튼은 스피커 출력에 영향을 끼치지만 프로그램 또는 토크백 오디오 출력에는 아무런 영향도 끼치지 않습니다.

내장 스피커 및 불룹 컨트롤 — 프로그램 오디오 및 토크백은 제어 패널의 스피커로 듣거나 1/4인치 TRS 헤드폰 입력을 통해 헤드폰으로 들을 수 있습니다. 스피커 및 헤드폰 불룹은 제어 패널에 있는 불룹 노브를 시계 방향 또는 반시계 방향으로 돌려 조절할 수 있습니다.

PRAZ TO LICK 1 2 3 4 1 2 3 4 LOCK TO TALK

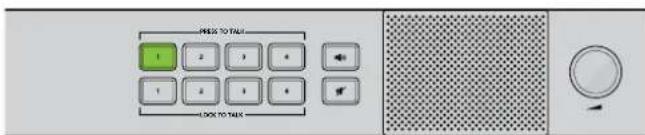

ATEM Studio Converter의 제어 패널 버튼은 토크백 기능, 프로그램 오디오 활성화 및 비활성화, 스피커 음소거 등의 작업에 사용합니다. 위 그림은 모든 LTT 버튼이 활성화된 모습을 보여줍니다.

PREF TO TASK 1 2 3 4 1 2 3 4 LOCK TO TASK

LTT 버튼이 모두 선택된 경우에도 단일 카메라 운영자와 의사소통할 수 있습니다. PTT 버튼을 누르면 모든 LTT 버튼이 해제됩니다.

PRESS TO TALK 1 2 3 4 1 2 3 4 LOCK TO TALK

볼륨 컨트롤을 시계 방향 및 반시계 방향으로 돌려 볼륨을 쉽게 조절할 수 있습니다.

ATEM Talkback Converter 4K 사용하기

전면 컨트롤 패널

ATEM Talkback Converter 4K의 전면 제어 패널에는 각 카메라 입력을 위한 PRESS TO TALK 및 LOCK TO TALK 버튼이 포함된 두 줄의 토크백 버튼이 탑재되어 있습니다. 토크백 버튼 옆에는 프로그램 및 음소거 버튼이 배치되어 있습니다. 모든 버튼에는 흰색 불빛이 들어오며 버튼 선택 시 녹색으로 변경됩니다.

카메라 운영자가 카메라에 부착된 Blackmagic Camera Fiber Converter 좌측면의 CALL 버튼을 누르면 ATEM Talkback Converter 4K의 전면 패널에 숫자로 표기된 PRESS TO TALK 버튼이 빨간색으로 깜박입니다. 이는 카메라 운영자가 사용자의 주의를 한기시키기 위한 기능입니다.

카메라가 ATEM 스위처의 프로그램 출력으로 선택되면 해당 카메라의 PRESS TO TALK 버튼이 빨간색으로 점등됩니다. 방송 중인 카메라의 PRESS TO TALK 버튼이 빨간색으로 점등되기 때문에 어느 카메라가 방송에 나가는지 바로 확인할 수 있습니다.

PTT 1-8 — PRESS TO TALK 버튼을 누르면 각 카메라 운영자들과 개별적으로 의사소통할 수 있습니다. PTT 버튼에 녹색붙이 들어오면 버튼을 누르고 있는 동안 외부 마이크 또는 헤드셋이 활성화됩니다.

LTT 1-8 — LOCK TO TALK 버튼을 누르면 해당 버튼을 다시 누를 때까지 외부 마이크 및 헤드셋이 활성화된 상태로 유지됩니다. 모든 카메라 운영자들과 동시에 이야기를 나누고자 할 경우 모든 카메라 마이크를 활성화된 상태로 유지할 수 있습니다. 모든 LTT 버튼을 선택한 경우에도 PTT 버튼을 사용하면 카메라와 개별적으로 의사소통할 수 있습니다.

프로그램 프로그램 버튼을 누르면 프로그램 오디오가 토크백과 함께 활성화됩니다. 카메라 운영자가 토크백을 사용할 경우 ATEM Talkback Converter 4K의 프로그램 오디오 레벨이 감소되어 토크백 오디오가 분명하게 들립니다. 프로그램 버튼 선택을 해제하면 토크백 오디오만 들립니다.

음소거 음소거 버튼을 누르면 내장된 스피커 소리가 신속하게 사라집니다. 음소거 버튼을 한번 더 누르거나 봄륨을 높이면 오디오가 복원됩니다. 이 버튼은 스피커 출력에는 영향을 끼치지만 프로그램 또는 토크백 오디오 출력에는 아무런 영향도 끼치지 않습니다.

ATEM Talkback Converter 4K의 제어 패널 버튼은 토크백 기능, 프로그램 오디오 활성화 및 비활성화, 스피커 음소거 등의 작업에 사용합니다. 위 그림은 LTT 버튼 5/6/7/8이 활성화된 경우를 보여줍니다.

MOVE TO CALL LOCK TO CALL

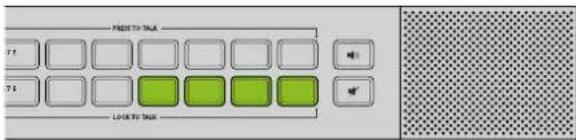

LTT 버튼이 모든 카메라에 선택된 경우에도 단일 카메라 운영자와 의사소통할 수 있습니다. PTT 버튼을 누르면 모든 LTT 버튼 선택이 해제됩니다.

PRESS TO TURB 50 x 4 50 x 3 ELOW TO TURB

볼륨 컨트롤을 시계 방향 및 반시계 방향으로 돌려 볼륨을 쉽게 조절할 수 있습니다.

내장 스피커 및 볼륨 컨트롤 — 프로그램 오디오 및 토크백은 제어 패널의 스피커로 듣거나 1/4인치 TRS 헤드폰 입력을 통해 헤드폰으로 들을 수 있습니다. 스피커 및 헤드폰 볼륨은 제어 패널에 있는 볼륨 노브를 시계 방향 또는 반시계 방향으로 돌려 조절할 수 있습니다.

Blackmagic Converters Setup 사용하기

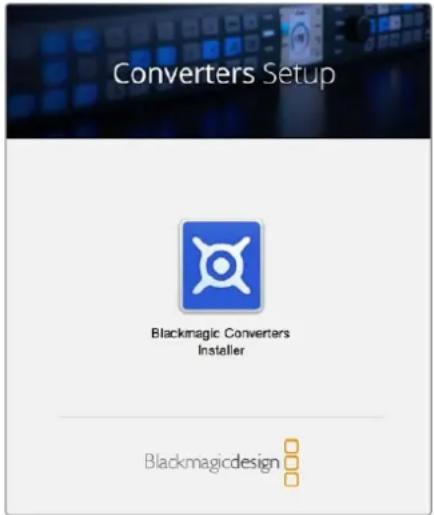

Blackmagic Converters Setup은 ATEM Camera Converter, ATEM Talkback Converter 4K, ATEM Studio Converter의 환경 설정 변경 및 내부 소프트웨어 업데이트에 사용됩니다.

Converters Setup Blackmagic Converters Installer Blackmagicdesign

Blackmagic Converters Setup 설치하기

Blackmagic Converter 유틸리티 소프트웨어는 컨버터를 새로운 비디오 표준으로 업그레이드하고 새로운 하드웨어 호환성 추가하거나 비디오 및 오디오 레벨을 조절하는데 사용됩니다.

Mac OS X에 설치하기

1 Blackmagic Converters Setup 소프트웨어를 www.blackmagicdesign.com/k_r에서 다운로드하세요.
2 다운로드한 파일의 압축을 해제한 뒤, 디스크 이미지를 열어 콘텐츠를 확인합니다.
3 설치 프로그램을 더블 클릭한 뒤, 화면에 나타나는 지시에 따라 소프트웨어를 설치하세요.
4 설치가 완료되면 컴퓨터 재시작을 요청하는 메시지가 나타납니다. [재시작] 버튼은 눌러 설치를 마무리합니다. Blackmagic Converters Setup 설치가 완료되었습니다.

Windows에 설치하기

1 Blackmagic Converters Setup 소프트웨어를 www.blackmagicdesign.com/kr 에서 다운로드하세요.
2 다운로드한 파일의 압축을 해제하세요. Blackmagic Converters Setup 풀더에 본 PDF 사용 설명서와 Blackmagic Converters Setup 설치자가 생성됩니다.
3 설치 프로그램을 더블 클릭한 뒤, 화면에 나타나는 지시에 따라 소프트웨어를 설치하세요.
4 설치가 완료되면 컴퓨터 재시작을 요청하는 메시지가 나타납니다. [재시작] 버튼을 눌러 설치를 마무리합니다.

컴퓨터가 다시 시작되면 Blackmagic Converters Setup 소프트웨어의 사용 준비가 완료됩니다.

Blackmagic Converters Setup 제거하기

Mac OS X에서 Blackmagic Converters 소프트웨어를 제거하려면 Blackmagic Converters.dmg 설치 파일을 실행한 다음, Uninstall Converters를 더블 클릭하고 화면에 나타나는 지시를 따르세요.

Windows에서 Blackmagic Converters 소프트웨어를 제거하려면 Windows 제어 패널을 열고 [프로그램 및 기능]을 클릭하세요. 목록에서 Blackmagic Converters를 찾아 [제거] 버튼을 누르세요.

ATEM Converter 소프트웨어 업데이이트하기

Blackmagic Converters Setup을 컴퓨터에 설치한 다음 USB 케이블로 컴퓨터와 ATEM Converter를 연결하세요. Blackmagic Converters Setup을 실행한 뒤, 화면에 표시되는 HyperDeck의 내부 소프트웨어 업데이트 관련 메시지에 따라 업데이트하세요.

내부 소프트웨어가 최신 버전일 경우 어떠한 메시지도 나타나지 않으며 더 이상의 추가 작업이 필요하지 않습니다.

탈리 보더 및 카메라 번호 설정하기

탈리 불빛뿐만 아니라 ATEM Camera Converter에 연결된 SDI 또는 HDMI 모니터에 탈리 보더까지 나타나도록 할 수 있습니다. 이 옵션은 카메라 번호를 설정하기도 하는 Blackmagic Converters Setup에서 설정 가능합니다.

USB 케이블로 ATEM Camera Converter와 컴퓨터를 연결하세요.
2 Blackmagic Converters Setup을 실행한 다음, ATEM Camera Converter를 선택하고 Settings 탐을 클릭하세요.
3 카메라 번호를 설정한 다음 ATEM Camera Converter에 연결된 모니터에 탈리 보더가 나타나게 할지 선택하세요. Save를 클릭해 설정을 확인한 다음 Blackmagic Converters Setup을 종료하세요.

탈리 보더 사용을 설정하지 않더라도 ATEM 스위처의 프로그램 출력을 통해 카메라 영상이 방송 중인 경우에는 ATEM Camera Converter의 탈리에 불빛이 들어 옵니다.

Blackmagic Converters Setup을 사용해 ATEM Camera Converter의 카메라 번호 설정을 손쉽게 변경할 수 있습니다. Show tally on my video output 확인란을 통해 연결된 모니터에 탈리 보더가 나타나거나 혹은 나타나지 않게 할 수 있습니다.

접속도

ATEM Talkback Converter 4K를 통해 ATEM 스위처와 연결하기

ATEM Talkback Converter 4K와 ATEM 스위처를 함께 사용할 경우 최대 8대 카메라의 토크백 및 탈리를 동시에 제어할 수 있습니다. 아래 예시에는 ATEM Camera Converter를 통해 광섬유로 연결된 HDMI 카메라와 광섬유 또는 BNC 케이블로 연결된 Blackmagic Studio Camera를 사용하는 HD 워크플로가 제시되어 있습니다.

ATEM 2 M/E Broadcast Studio 4K ATEM 스위저 프로그램 출력 ATEM 스위저 카메라 1 SDI 입력에 연결된 ATEM Talkback Converter 4K SDI 1 출력 ATEM 2 M/E Broadcast Studio 4K ATEM 스위저 프로그램 출력 연결용 ATEM Talkback Converter 4K PGM SDI 입력 Blackmagic Studio Camera SDI 입/출력 BNC 또는 광섬유 연결용 ATEM Talkback Converter 4K BNC 또는 광섬유 SDI 입/출력 ATEM Talkback Converter 4K 광섬유 입력 및 출력 카메라 2 HDMI ATEM Camera Converter 3.5mm TRS 입력을 통한 헤드셋 연결 키메라 1 SDI 또는 HDMI 모니터

ATEM Camera 및 Studio Converter를 통해 ATEM 스위처와 연결하기

다음은 ATEM Studio Converter와 연결된 두 대의 ATEM Camera Converter를 통해 카메라 두 대를 ATEM 2 M/E Broadcast Studio 4K에 연결한 3G-SDI 워크플로입니다. ATEM Studio Converter의 XLR 아날로그 출력을 사용해 각 카메라 오디오를 믹싱 데스크로 전송할 수 있습니다. ATEM Camera Converter에서 HDMI 카메라 신호를 SDI 신호로 변환할 수 있기 때문에 광섬유로 멀리 떨어져 있는 스위처에 연결하면 탈리 및 토크백 기능을 사용할 수 있습니다.

ATEM 2 M/E Broadcast Studio 4K SDI 키메라 2 입력 스위처에서 ATEM Studio Converter에 연결된 프로그램 출력 스위처에 연결된 SDI 카메라 출력 ATEM 2 M/F Broadcast Studio 4K 전면 제어 패널 입력에 연결된 헤드셋 스위처 연결용 ATEM Studio Converter SDI 출력 1 2 3 4 ATEM Studio Converter 광성유 입력/출력 HDMI HDMI 카메라 ATEM Camera Converter 헤드셋 SDI ATEM Camera Converter HD-SDI 키메라

여러 대의 ATEM Converter 루프 연결하기

한 대의 ATEM Talkback Converter 4K 또는 ATEM Studio Converter에서 지원 가능한 카메라 대수보다 더 많은 카메라를 사용해야 할 경우에는 ATEM Converter를 함께 연결해 카메라 연결을 확장할 수 있습니다. 아래 예시에는 두 대의 ATEM Talkback Converter 4K와 한 대의 ATEM Studio Converter를 함께 사용하여 최대 20대의 카메라를 운영하는 방법이 소개되어 있습니다. 첫 번째 유닛은 스위처로부터 프로그램 출력을 전송받습니다. 토크백 헤드셋이나 외부 마이크는 반드시 첫 번째 유닛의 전면 패널에 연결해야 합니다. 그러면 첫 번째 유닛의 프로그램 및 마이크 출력이 다음 유닛의 해당 입력에 루프 연결됩니다. 체인의 마지막 유닛에 있는 마이크 출력은 해당 유닛의 헤드폰 입력으로 루프 연결해야 합니다. 각 마이크 출력을 이전 유닛의 헤드폰 입력에 연결하세요. 연결이 첫 번째 유닛으로 이어질 때까지 같은 작업을 반복합니다. 그러면 모든 ATEM Converter에서 토크백을 공유할 수 있는 루프 연결이 완료됩니다.

ATEM 2 M/E Broadcast Studio 4K Submagodrag ATEM 2 M/E Broadcast Studio 4K Submagodrag ATEM 2 M/E Broadcast Studio 4K Submagodrag ATEM 2 M/E Broadcast Studio 4K Submagodrag ATEM 2 M/E Broadcast Studio 4K Submagodrag

ATEM 2 M/E Broadcast Studio 4K 체인의 마지막 유닛에 있는 마이크 출력은 해당 유닛의 헤드콘 입력으로 루프 연결 ATEM Talkback Converter 4K ATEM Studio Converter ATEM Talkback Converter 4K

지원

지원 받기

가장 빠르게 지원 받을 수 있는 방법은 Blackmagic Design 온라인 고객지원 페이지에 접속하여 ATEM 컨버터와 관련한 최신 지원 정보를 이용하는 것입니다.

Blackmagic Design 온라인 고객 지원 페이지

최신 사용 설명서와 소프트웨어, 지원 노트는 Blackmagic 고객 지원 센터 (www.blackmagicdesign.com/kr/support)에서 확인하실 수 있습니다.

Blackmagic Design 고객 지원에 문의하기

고객 지원 페이지에서 원하는 정보를 얻지 못한 경우에는 [이메일 보내기] 버튼을 클릭하여 사용 중인 ATEM 컨버터 모델과 관련한 지원 요청 이메일을 보내주세요. 다른 방법으로는 고객지원 페이지의 [지역별 고객 지원팀 찾기] 버튼을 클릭하여 가장 가까운 Blackmagic Design 고객지원 사무실에 문의하세요.

Blackmagic Design 포럼 사용하기

저희 웹사이트에 있는 온라인 Blackmagic Design 포럼을 방문해 필요한 정보를 얻을 수 있습니다. 포럼에서는 기존에 올려놓은 해결책을 검색해 원하는 해답을 신속하게 얻을 수 있으며 이를 통해 한 단계 성장할 수 있습니다. 포럼은 http://forum.blackmagicdesign.com/kr에서 이용할 수 있습니다.

현재 설치된 버전 확인하기

컴퓨터에 설치된 Blackmagic Converter Setup 소프트웨어의 버전을 확인하려면 About Blackmagic Converter Setup 창을 열어주세요.

• Mac OS X에서는 응용 프로그램 풀더에 있는 Blackmagic Converter Setup을 실행합니다. 애플리케이션 메뉴에서 About Blackmagic Converter Setup을 선택해 버전을 확인하세요.
• Windows 7에서는 시작 메뉴에서 Blackmagic Converter Setup을 실행합니다. 메뉴에서 도움말을 클릭한 뒤, Blackmagic Converter Setup을 선택하고 버전을 확인하세요.
• Windows 8에서는 시작 페이지에 있는 Blackmagic Converter Setup 타일에서 Blackmagic Converter Setup을 실행합니다. 메뉴에서 도움말을 클릭한 뒤, Blackmagic Converter Setup을 선택하고 버전을 확인하세요.
• Windows 10에서는 시작 메뉴에서 Blackmagic Converter Setup을 클릭하거나 시작 페이지에 있는 Blackmagic Converter Setup 타일에서 Blackmagic Converter Setup을 실행합니다. 메뉴에서 도움말을 클릭한 뒤, Blackmagic Converter Setup을 선택하고 버전을 확인하세요.

최신 버전의 소프트웨어로 업데이트하기

컴퓨터에 설치된 Blackmagic Converters Setup 소프트웨어 버전을 확인한 뒤, Blackmagic Design 고객 지원 센터(www.blackmagicdesign.com/kr/support)를 방문하여 최신 업데이트를 확인하세요. 최신 버전으로 업데이트하는 것을 권장하지만 중요한 프로젝트를 실행하는 도중에는 소프트웨어 업데이트를 하지 않는 것이 좋습니다.

규제 사항

유럽 연합 국가 내의 전기 전자제품 폐기물 처리 기준

제품에 부착된 기호는 해당 제품을 다른 폐기물과는 별도로 처리되어야 함을 나타냅니다. 제품을 폐기하려면 반드시 재활용 지정 수거 장소에 폐기해야 합니다. 폐기물 제품을 분리수거 및 재활용으로 처리하는 것은 자연 자원을 보존하고 인간의 건강과 환경을 보호할 수 있도록 폐기물을 재활용할 수 있는 방법입니다. 재활용을 위한 제품 폐기물 장소에 관한 자세한 정보는 해당 지역 시청의 재활용 센터 혹은 해당 제품을 구입한 상점으로 문의하십시오.

본 제품은 테스트 결과 FCC 규정 제15항에 따라 A급 디지털 기기 제한 사항을 준수하는 것으로 확인되었습니다. 해당 제한 사항은 본 제품을 상업적 환경에서 사용할 시 발생할 수 있는 유해 혼선으로부터 적절한 보호를 제공하기 위합니다. 이 제품은 무선 주파수를 생성 및 사용, 방출할 수 있습니다. 따라서 설명서의 안내에 따라 제품을 설치 및 사용하지 않을 시, 무선 통신을 방해하는 전파 혼선을 일으킬 수 있습니다. 해당 제품을 주거 지역에서 작동할 경우 유해 전파 혼선이 발생할 가능성이 있으며, 이 경우 사용자는 자체 비용으로 전파 혼선 문제를 해결해야 합니다.

제품 작동은 다음 두 가지 조건을 전제로 합니다.

1 본 기기는 유해 혼신을 일으키지 않습니다.

2 본 기기는 원치 않는 동작을 유발할 수 있는 혼신을 포함한 수신되는 모든 혼신을 수용해야 합니다. HDMI 인터페이스 연결 시에는 반드시 고품질의 설드 HDMI 케이블을 사용해야 합니다.

이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다.

KCC-REM-BMD-ATEMCameraConv

MSIP-REM-BMD-201602002

KCC-REM-BMD-ATEMStudioConv

ISED 캐나다 성명

본 기기는 캐나다 표준 A급 디지털 장치 규정을 준수합니다.

정해진 사용 목적 이외의 다른 목적의 사용 또는 제품 변경은 표준 규정 위반으로 간주할 수 있습니다.

HDMI 인터페이스 연결 시에는 반드시 고품질의 쉬드 HDMI 케이블을 사용해야 합니다. 이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로, 가정용 환경에서 사용하는 경우엔 전파간섭의 우려가 있습니다.

안전 정보

다음 안전 정보는 주 전력 전원을 사용하는 제품에 해당합니다.

본 제품은 반드시 보호 접지가 되어있는 메인 콘센트에 연결해야 합니다.

감전사고 위험을 줄이기 위해서 본 제품을 물이 튀거나 젖는 곳에 두지 마십시오.

본 제품은 주위 온도가 최대 40°C인 열대 지역에서 사용하기 적합합니다.

공기가 잘 통할 수 있도록 제품을 통풍이 잘되는 곳에 돕니다. 장비랙에 제품을 설치할 시, 주변 장비가 제품 통풍에 방해가 되지 않도록 주의하세요.

본 제품에는 사용자가 수리 가능한 부품이 포함되어 있지 않습니다. 제품 수리는 해당 지역 Blackmagic Design 서비스 센터에 문의하세요.

최대 작동 고도는 해수면 기준 2000m까지만 사용할 수 있습니다.

일부 제품은 소형 품팩터 플러그(SFP) 광섬유 모듈 옵션에 연결할 수 있는 기능을 탑재했습니다. 레이저 클라스 1 SFP 모듈 옵션만 사용할 수 있습니다.

사용 권장 Blackmagic Design SFP 모듈

-3G-SDI: PL-4F20-311C

- 6G-SDI: PL-8F10-311C

- 12G-SDI: PL-TG10-311C

캘리포니아주 성명

본 제품을 사용하는 사용자는 제품의 플라스틱 부품 내 폴리브롬화 비페닐에 노출될 수 있으며, 캘리포니아주에서는 해당 물질이 암, 선천적 결손증, 기타 생식기능의 손상을 유발하는 것으로 알려져 있습니다.

더욱 자세한 정보는 www.P65Warnings.ca.gov를 확인하세요.

공인 서비스 직원을 위한 경고

주의 - 쌍극/중립 퓨즈

본 제품에 포함된 전원 장치의 선도체와 중성선에는 퓨즈가 있으므로 노르웨이의 IT 배전 시스템 연결에 적합합니다.

보증

12개월 한정 보증

Blackmagic Design은 본 제품의 부품 및 제조에 어떠한 결함도 없음을 제품 구매일로부터 12개월 동안 보증합니다. 보증 기간 내에 결함이 발견될 경우, Blackmagic Design은 당사의 결정에 따라 무상 수리 또는 새로운 제품으로 교환해드립니다.

구매 고객은 반드시 보증 기간이 만료되기 전에 결함 사실을 Blackmagic Design에 통지해야 적절한 보증 서비스를 제공받을 수 있습니다. 구매 고객은 지정된Blackmagic Design 서비스 센터로 결함 제품을 포장 및 운송할 책임이 있으며, 운송 비용은 선불로 지급되어야 합니다. 구매 고객은 또한 이유를 불문하고 제품 반송에 대한 운송료, 보험, 관세, 세금, 기타 비용을 부담해야 합니다.

이 보증은 부적절한 사용, 관리 및 취급으로 인한 파손, 고장, 결함에는 적용되지 않습니다. Blackmagic Design은 다음과 같은 경우에 보증 서비스를 제공할 의무가 없습니다a) Blackmagic Design 판매 대리인이 아닌 개인에 의해 발생한 제품 손상. b) 부적절한 사용 및 호환하지 않는 장비와의 연결로 인한 제품 손상. c) Blackmagic Design사의 부품 및 공급품이 아닌 것을 사용하여 발생한 손상 및 고장. d) 제품을 개조하거나 다른 제품과 통합하여 제품 작동 시간 증가 및 기능 저하가 발생한 경우.

BLACKMAGIC DESIGN에서 제공하는 제품 보증은 다른 모든 명시적 또는 국시적 보증을 대신합니다. BLACKMAGIC DESIGN사와 관련 판매 회사는 상품성 및 특정 목적의 적합성과 관련된 모든 국시적 보증을 부인합니다. 구매 고객에게 제공되는 BLACKMAGIC DESIGN의 결함 제품 수리 및 교환 관련 책임은 BLACKMAGIC DESIGN 또는 판매 회사에서 관련 위험의 가능성에 대한 사전 통보의 여부와 관계없이 모든 간접적, 특별, 우발적, 결과적 손해에 대한 유일한 배상 수단입니다. BLACKMAGIC DESIGN은 고객이 사용한 불법 장비에 대해서는 어떤 법적 책임도 지지 않습니다. BLACKMAGIC은 본 제품의 사용으로 인해 발생하는 손해에 대해서는 어떤 법적 책임도 지지 않습니다. 제품 사용으로 인해 발생할 수 있는 위험에 대한 책임은 본인에게 있습니다.

© Copyright 2020 Blackmagic Design, 모든 권리 보유. 'Blackmagic Design', 'DeckLink', 'HDLink', 'Workgroup Videohub', 'Multibridge Pro', 'Multibridge Extreme', 'Intensity', 'Leading the creative video revolution'은 모두 미국 및 기타 국가에 등록된 상표입니다. 다른 회사명 및 제품 이름은 관련 회사의 등록 상표일 수 있습니다.
