ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HT 65036 Bp Kärcher

Жалпы нускаулар 179
Қауіп деңгейлері 179
Қауіпсіздік техникасы бойынша нұсқаулар ..... 180
Максатына сэйкес қолдану.... 182
Коршаган ортаны корғау 182
Керек-жарак және қосалқы бөлшектер ..... 182
Жеткізілім жинағы 182
Корғаныс күрал-жабдыктары 182
Кұрылғыдағы белгілер 183
Корғаныш киім 183
Курылғының сипаттамасы 183
Пайдалануға енгізу.... 183
Колдану 184
Тасымалдау 184
Сактау.... 184
Кутім және техникалық қызмет көрсету ...... 184
Акаулар кезіндегі көмек.... 185
Кепілдік.... 185
Техникалық мағлүматтар 186
Діріл мәні.... 186
ЕО стандарттарына сэйкестігі туралы декларация 186

Жалпы нускаулар

Кұрылғыны алғаш пайдаланар алдында аккумулятор жинағына қоса берілетін осы қауіпсіздік нұсқаулығымен, осы пайдалану жөніндегі түпнұсқалық нұсқаулығымен,

қауіпсіздік техникасы жөніндегі нұсқаулығымен, және аккумулятор жинағын/стандартты зарядтау құрылғысын пайдалану бойынша қоса берілетін түпнұсқалық нұсқаулықпен танысыңыз. Кейіннен әрекет етіңіз. Буклеттерді кейінірек пайдалану үшін немесе кейінгі иелері үшін ұстаңыз.

Пайдалану бойынша нүсқаулықтағы нүсқауларға қосымша құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен қайғылы жағдайлардың алдын алудың жалпы нүсқауларын сақтау керек.

Қауіп деңгейлері

⚠️ΚΑΥΙΠ

- Ауыр жаракаттануга немесе өлімге апарып согатын тікелей қауіп бойынша нұсқау.

ECKEPTY

- Ауыр жаракаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠АБАЙЛАНЫЗ

- Женіл жаракаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫНЫ

- Материалдык зиянга апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Қауіпсіздік техникасы бойынша нұсқаулар

Бутак кескіштермен жұмыс істеу кезінде айрықша қауіпсіздік шаралары мен өзін ұстау ережелерін сақтау қажет, себебі бутак кескіштермен жұмыс істеу барысында жаракат алу қаупі бар.

Осы қауіпсіздік женіндегі нұсқаулыққа қосымша сондай-ак нақты елде әрекет ететін, мысалы, билік органдарының, кәсіби қауымдастықтардың немесе әлеуметтік қорлардың тарапынан қауіпсіздік техникасының және оқыту ережелерін сақтауыңыз керек. Құрылғыны пайдалану жөргілікті ережелермен (күнмен және жыл уақытымен) шектелуі мүмкін. Жөргілікті ережелерді сақтаңыз.

Электр құралдарының жалпы қауіпсіздік ережелері

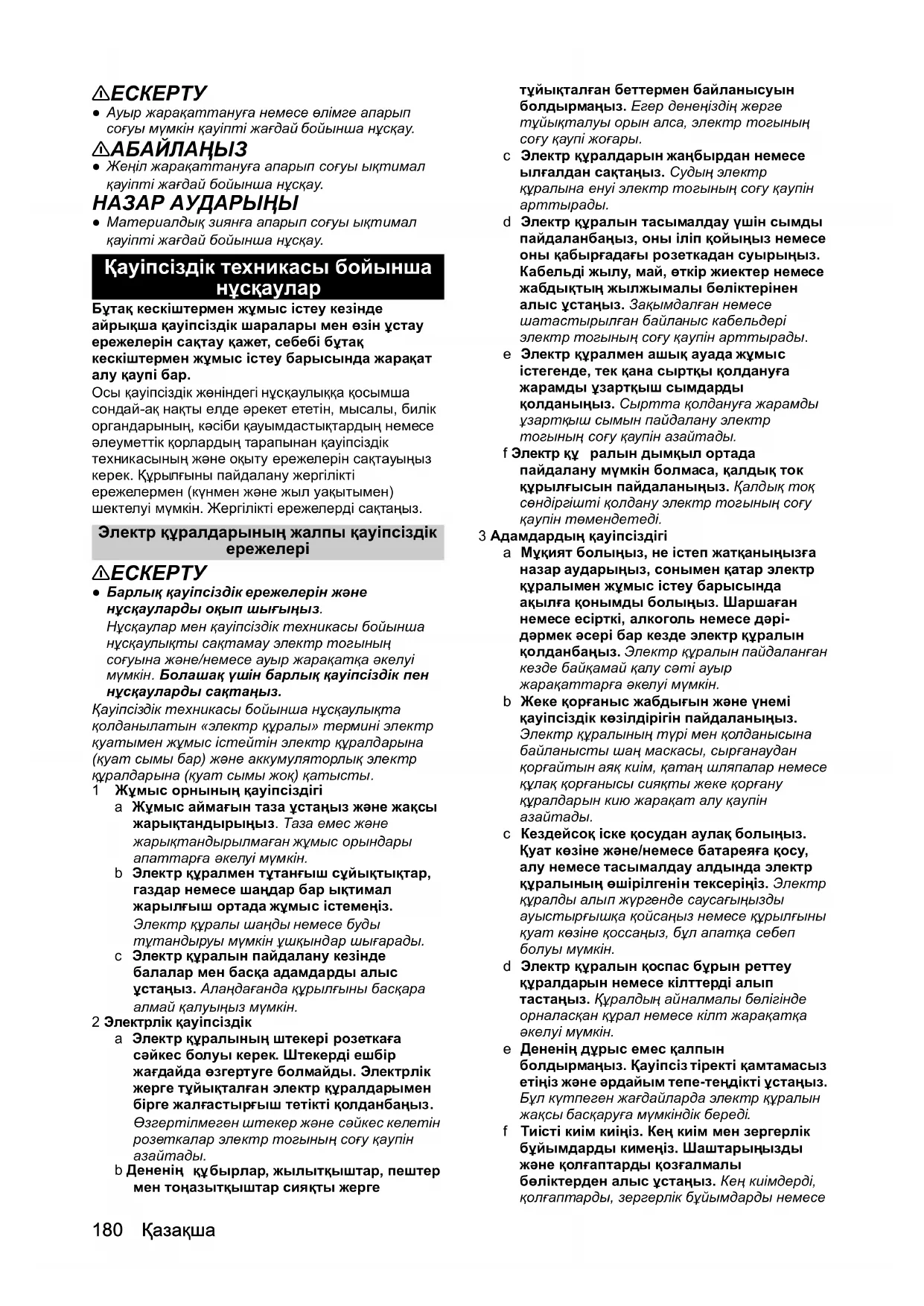

⚠️ECKEPTY

- Барлық қауіпсіздік ережелерін және нұсқауларды оқып шығыңыз.

Нускаулар мен қауіпсіздік техникасы бойынша нускаулықты сақтамау электр тогының соғуына және/немесе ауыр жаракатқа әкелуі мүмкін. Болашақ үшін барлық қауіпсіздік пен нускауларды сақтаңыз.

Қауіпсіздік техникасы бойынша нұсқаулықта қолданылатын «электр құралы» термині электр қуатымен жұмыс істейтін электр құралдарына (қуат сымы бар) және аккумуляторлық электр құралдарына (қуат сымы жоқ) қатысты.

1 Жумыс орнының қауіпсіздігі

a Жұмыс аймағын таза ұстаңыз және жақсы жарықтандырыныз. Таза емес және жарықтандырылмаған жұмыс орындары апаттарға әкелуі мүмкін.

b Электр құралмен түтанғыш сүйықтықтар, газдар немесе шандар бар ыктимал жарылғыш ортада жұмыс істеменіз. Электр құралы шанды немесе буды түтандыруы мүмкін үшқындар шығарады.

с Электр құралын пайдалану кезінде балалар мен басқа адамдарды алыс ұстаңыз. Аландаганда құрылғыны басқара алмай қалуыңыз мүмкін.

2 Электрлік қауіпсіздік

a Электр құралының штекері розеткаға сәйкес болуы керек. Штекерді ешбір жагдайда өзгертуге болмайды. Электрлік жерге түйықталған электр құралдарымен бірге жалғастыргыш тетікті қолданбаңыз. Өзгертілмеген штекер және сәйкес келетін розеткалар электр тогының соғу қаупін азайтады.

b Дененің кубырлар, жылытқыштар, пештер мен тоңазытқыштар сияқты жерге

түйыкталған беттермен байланысуын болдырмаңыз. Егер дененіздің жерге түйыкталуы орын алса, электр тогының соғу қаупі жоғары.

с Электр құралдарын жаңбырдан немесе ылғалдан сақтаңыз. Судың электр құралына енуі электр тогының соғу қаупін арттырады.

d Электр құралын тасымалдау үшін сымды пайдаланбаңыз, оны іліп қойыңыз немесе оны қабыргадағы розеткадан суырыңыз. Кабельді жылу, май, өткір жиектер немесе жабдықтың жылжымалы бөліктерінен алыс ұстаңыз. Зақымдалған немесе шатастырылған байланыс кабельдері электр тогының соғу қаупін арттырады.

e Электр құралмен ашық ауада жұмыс істегенде, тек қана сыртқы қолдануға жарамды ұзартқыш сымдарды қолданыңыз. Сыртта қолдануға жарамды ұзартқыш сымын пайдалану электр тогының согу қаупін азайтады.

f Электр кү ралын дымкыл ортада пайдалану мүмкін болмаса, қалдық ток құрылғысын пайдаланыңыз. Қалдық ток сөндіргішті қолдану электр тогының согу қаупін төмендетеді.

3 Адамдардың қауіпсіздігі

a Мукият болыңыз, не істеп жатқаныңызға назар аударыңыз, сонымен қатар электр құралымен жұмыс істеу барысында ақылға қонымды болыңыз. Шаршаған немесе есірткі, алкоголь немесе дәрі- дәрмек әсері бар кезде электр құралын қолданбаңыз. Электр құралын пайдаланған кезде байқамай қалу сәті ауыр жаракаттарға әкөлуі мүмкін.

b Жеке қорғаныс жабдығын және үнемі қауіпсіздік кезілдірігін пайдаланыңыз. Электр құралының түрі мен қолданысына байланысты шаң маскасы, сырғанаудан қорғайтын аяқ киім, қатаң шляпалар немесе құлақ қорғанысы сияқты жеке қорғану құралдарын кию жаракат алу қаупін азайтады.

с Кездейсок іске қосудан аулақ болыңыз. Қуат көзіне және/немесе батареяға қосу, алу немесе тасымалдау алдында электр құралының өшірілгенін тексеріңіз. Электр құралды алып жүргенде саусағыңызды ауыстыргышка қойсаңыз немесе құрылғыны қуат көзіне қоссаңыз, бүл апатқа себеп болуы мүмкін.

d Электр құралын қоспас бұрын реттеу құралдарын немесе кілттерді алып тастаңыз. Құралдың айналмалы белігінде орналасқан құрал немесе кілт жаракатқа әкелуі мүмкін.

e Дененің дұрыс емес қалпын болдырмаңыз. Қауіпсіз тіректі қамтамасыз етіңіз және әрдайым тепе-тендікті ұстаңыз. Бүл күтпеген жағдайларда электр құралын жақсы басқаруға мүмкіндік береді.

f Тиісті киім киіңіз. Кең киім мен зергерлік буйымдарды кимеңіз. Шаштарыңызды және қолғаптарды қозғалмалы бөліктерден алыс ұстаңыз. Кең киімдерді, қолғаптарды, зергерлік буйымдарды немесе

узын шашты жылжымалы бөлшектер устан алуы мумкін.

9 Егер шанды жою және жинау құрылғылары орнатылса, олардың дұрыс қосылғанын және дұрыс пайдаланылып жатқанын тексеріңіз. Шаңсорғышты пайдалану шанның қауіптілігін азайтуы мумкін.

4 Электр құралын пайдалану және өңдеу

а Құрылғыны шамадан тыс жүктемеңіз. Жұмысыңыз үшін тиісті электр құралын пайдаланыңыз. Тиісті электр құралымен көрсетілген куат диапазонында жақсы және қауіпсіз жұмыс жасайсыз.

b Ауыстыргышы ақаулы электр құралын пайдаланбаңыз. Қосу немесе өшіру мүмкін емес электр құралы қауіпті және жәнделуі керек.

с Құрылғыға қандай да бір реттеулер жасамай тұрып, қосымша бөлшектерді ауыстырып немесе Құрылғыны алысқа қоймастан бұрын штекерді розеткасынан ажыратыңыз және/немесе аккумуляторды шығарыңыз. Бүл сақтық шарасы электр құралдың кездейсок басталуына жол бермейді.

d Пайдаланылмайтын электр құралдарын балалардың қолы жетпейтін жерде сақтаңыз. Құрылғымен таныс емес немесе осы нүсқауларды оқымаған адамдарға құрылғыны пайдалануға руксат бермеңіз. Электр құралдары тәжірибесіз адамдардың пайдалануы үшін қауіпті.

e Электр құралдарын ұқыпты ұстаңыз. Қөзғалатын бөліктердің дұрыс жұмыс істеп түрганын және кептеліп қалмағанын, бұл бөлшектер электр құралының жұмысына нұқсан келтіруі үшін жеткілікті зақымдалмағанын немесе бүлінбегенін тексеріңіз. Құрылғыны пайдаланбас бұрын бүлінген бөлшектер жөнделген болуы керек. Дұрыс жұмыс істемейтін электр құралдарының салдарынан кептеген апаттар пайда болады.

f Кесетін құралдарды өткір және таза ұстаңыз. Қатты кесу жиектері бар кескіш аспаптарды мұқият ұстаңыз, олар көбіне кептеліп қалмайды және женіл бағымталады.

9 Осы нүсқауларға сәйкес электр күралдарын, аксессуарларды, кірістіру күралдарын және т.б. пайдаланыңыз. Жұмыс жағдайларына және орындалатын қызметке назар аударыңыз. Электр күралдарын басқа мақсаттарда пайдалану қауіпті жағдайларға өкелуі мумкін.

5 Аккумулятор жинағын пайдалану және күту

а Аккумулятор тек өндіруші бекіткен зарядтау құрылғыларымен зарядтаңыз. Тиісті аккумулятор жинағына сай келмейтін зарядтау құрылғылары өртке әкелуі мүмкін.

b Құрылғыны тек қана тиісті аккумулятор жинағымен пайдаланыңыз. Басқа аккумулятор жинағын пайдалану жаракаттауға немесе өртке себепші болуы мүмкін.

с Аккумулятор жинағы пайдаланылмаған кезде, қыска түйықталуға себеп болатын қыскыштар, монеталар, кілттер, шегелер,

бурандалар немесе баска да шағын металл заттар сияқты металл заттардан алысырақ ұстаңыз. Кыска түйықталу өртке немесе жарылысқа алып келуі мүмкін.

d Белгілі бір жағдайларда сұйықтық аккумулятор жинағынан шығуы мүмкін. Контактіден аулақ болыңыз. Сұйықтықпен байланыста болған кезде суды мұкият шайыңыз. Көзіңізге сұйықтық түссе, дереу дәрігерге хабарласыңыз. Аккумулятор сұйықтығы теріде бөртпелер тудырып, қүйдіруі мүмкін.

6 КЫЗ мет көрсету

а Электр құралыңызды білікті мамандар ғана, тек түпнұсқа қосалқы бөлшектермен ғана жөндейді. Бүл құрылғының қауіпсіздігін қамтамасыз етілгеніне кепілдік береді.

Бутак кескіштерге арналған қауіпсіздік нұсқаулары

• Барлық бөліктерді кесу пышағынан алшақ ұстаңыз. Пышақ жұмыс істеп түрған кезде кесілген материалдарды алып тастауға болмайды. Құрылғы сөндірулі кезде ғана қысылып қалған қырқуларды алып тастаңыз. Бутақ кескіштерді пайдаланған кезде абайсызда бір сәтте ауыр жаракат алуыңыз мүмкін.
• Бутак кескіштерді козгалмайтын пышағы бар түтқамен ұстаңыз. Бутак кескіштерді тасымалдағанда немесе сақтағанда әрқашан қөрғаныс қаптама киіңіз. Құрылғыны мұқият қолдану пышақтан жаракат алу қаупін азайтады.
• Электр құралын окшауланған түтқалармен ұстаңыз, себебі кесетін жүздер жасырын электр желілерімен байланысуы мүмкін. Кескіш жүздің кернеулі сыммен байланысы металл бөлшектердің шиеленісуіне және электр тогының соғуына алып келуі мүмкін.
• Пайдалану кезінде жұмыс аймағындағы сымдардан және кабельдерден алыс болыңыз. Жұмыс барысында сымдар мен кабельдер кесу пышағы арқылы кесілуі мүмкін.

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

⚠️ECKEPTY

• Балаларға немесе жастарға құрылғыны басқаруға рүқсат етілмейді.
• Кұрылғыны физикалық, психикалық және ойлау қабілеті жеткіліксіз адамдардың, тәжірибесі/ білімі жеткіліксіз адамдардың пайдалануына болмайды.
• Курылғыны пайдалану кезінде жұмыс аймағынан балалар мен басқа адамдарды алыс ұстаңыз.
• Кұрылғыны кез-келген реакция әсеріне (кері сокқыларға, кері кетуге немесе оралуға) жауап беруге және дене кушіне жұмсартуға мүмкіндік беретін физикалық жагдайда болғанда ғана пайдалануға болады. Шаршаудың алдын алу үшін жұмыс үзілістерін жасаңыз.

⚠АБАЙЛАНЫЗ

- Курылғының, әсіресе өзіңіздің және басқа адамдардың денсаулығыңыз үшін қауіпсіз пайдаланылуына жауаптысыз.

• Егер сіз реакция кабілетін шектейтін емдік дәрілер мен препараттар әсерінде болсаңыз, құрылғыны пайдаланбауыңыз керек. Құрылғыны жақсы демалған және сау күйде ғана қолданыңыз.
• Кұрылғыны ұзак қолданған кезде қолдағы қан айналымы бұзылуы мүмкін. Щеткамен жұмыстың жалпы ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты болады:
• Жеке нашар кан айналымга бейімділік (жиі саусактарыңыз салқындайды, саусактарыңыз шаншиды).
• Коршаған орта температурасы төмен. Қолды қорғау үшін жылы қолғаптарды қолданыңыз.
• Щетканы мыктап устау салдарынан кан айналымының нашарлауы.
• Узіліспен жұмыс істеуге қараганда, үздіксіз жұмыс істеу зиян. Құрылғыны тұрақты және ұзақ қолданған кезде және саусақтардың шаншуы, салқын саусақтар сияқты қан айналымының нашарлау белгілері бірнеше рет пайда болғанда, дәрігерге қаралу қажет.
• Ауа-райының қолайсыздығы салдарынан апаттардың жоғары қаупі. Құрылғыны қауіпсіз жұмыс істеуі қамтамасыз етілген жагдайда ғана пайдаланыңыз.
• Пышақ жүздері зақымдалған немесе бүгілген болса, құрылғыны пайдаланбаңыз.
• Кұрылғыны дұрыс емес дірілдейтін немесе ерекше шуыл беретін болса, пайдаланбаңыз.
• Курылғыны баспалдақтарда немесе тұрақсыз беттерде қолданбаңыз.
• Колданар алдында кұрылғыны зақымдарға тексеріп, пышақтың бұрандаларының тығыз екенін тексеріңіз.
• Ашык пышактардың салдарынан жаракат алу қаупі бар. Пышақ жүздөрінің қорғанысы бекітілген бутақ кескішті ғана пайдаланыңыз.

Максатына сэйкес қолдану

⚠️ΚΑΥΠ

Кате пайдалану

Кесіп кетуінің салдарынан өмірге қауіп Құрылғыны тек нұсқауға сәйкес қолданыңыз.

• Бутак кескіш коммерциялық мақсатта пайдалануға жарамды.
• Бутак кескіш ашык ауада жұмыс істеуге арналған.
• Қауіпсіздік мақсатында бұтак кескіш әрдайым екі қолмен де қауіпсіз ұсталуы керек.
• Бутак кескіш тек өсімдіктерді, мысалы буталы коршаулар мен буталарды кесуге арналған.
• Бутак кескішті дымқыл немесе жаңбырлы жағдайларда пайдаланбаңыз.
• Бутак кескішті жақсы жарыктандырылған ортада пайдаланыңыз.
• Өндіруші рүксат бермеген өзгерістер мен модификациялауға қауіпсіздік себептері бойынша тыйым салынады.

Кез-келген баска мақсатта пайдалануға, мысалы, шөптерді, ағаштарды немесе бұталарды кесуге жол берілмейді. Қате пайдаланудан түындаған қауіптер үшін пайдаланушы жауапты.

Коршаган ортаны корғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп төндіруі ыктимал, құнды қайта өндөлмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды.

Курамдағы заттар бойынша нұсқаулар (REACH)

Буйымның кұрамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша колжетімді: www.kaercher.com/REACH

Керек-жарак және қосалқы бөлшектер

Тек тупнускалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарактар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Буйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Буйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарактар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Корғаныс күрал-жабдықтары

△АБАЙЛАНЫЗ

Жоç немесе өзгертілген қорғаныс құрал- жабдықтары

Корғаныс құрылғысы сіздің қауіпсіздігінізге арналған.

Корганыс кұрылғысын ешкашан өзгертпеніз немесе ажыратпаңыз.

Кулыптан шығару түймесі

Артқы түтқасындағы құрылғы ажыратқышты құлыптан шығару түймесі екі жақты операцияны қамтамасыз етеді. Құлыптау түймесі құрылғы ажыратқышын бөгеп, осылайша бутақ кескіштің бақыланбайтын іске қосылуына жол бермейді.

Пышак корғанысы

Пышак қорғанысы бутак кескіштің қауіпсіздік техникасының маңызды бөлігі болып табылады. Зақымдалған пышак қорғауышы енді қолданылмауы және дереу ауыстырылуы керек.

Курылғыдағы белгілер

	Жалпы ескерту белгісі
	Пайдалану алдында нұсқаулықты және барлық қауіпсіздік нұсқауларын оқыңыз.
	Құрылғымен жұмыс істеу кезінде тиісті көз және есту қөрғауыштарын пайдаланыңыз.
	Жаракат алу қаупі. Өткір кескіш құралдарды ұстамаңыз.
	Құрылғымен жұмыс істеу кезінде сырғымайтын және берік қолғап киіңіз.
	Тасталған заттар қауіп төндіреді. Көрермендерді, әсіресе балалар мен үй жануарларын, жұмыс аймағынан кем дегенде 15 метр жерде ұстаңыз.
	Құрылғыны жаңбырлы немесе ылғал жағдайларға ұшыратпаңыз.
	Әрқашан құрылғыны екі қолыңызбен ұстаңыз.
	Жапсырмада көрсетілген дыбыс қысымының кепілді деңгейі 98.

Корғаныш киім

⚠️ΚΑΥΠ

Кесіп кетуінің салдарынан өмірге қауіп.

Курылғымен жұмыс істеу кезінде тиісті қорғаныс киімін киіңз. Жергілікті жазатайым оқигаларды болдырмау ережелерін сақтаңыз.

Корғаныс қолғаптар

Кұрылғымен жұмыс істегенде, қорғаныс жабдығымен жаракталған қолғап киіңіз.

Бас корғанысы

Кұрылғымен жұмыс істеген кезде тиісті қорғаныс дулыға киіңіз.

Кұрылғымен жұмыс істеген кезде құлақтың қорғанысын пайдаланыңыз.

¥шатын жаркыншақтардан қорғау үшін қолайлы көзілдіріктер немесе дулыға киетін киім киіңіз.

Кіріктірілген есту құралдары мен визерлері бар қорғаныс каскаларын мамандандырылған дүкендерден сатып алуға болады.

Курылғының сипаттамасы

Осы нускаулыкта максимальды комплектациядағы құрылғы сипатталған. Улгіге қарай жеткізілім

комплектациясында айырмашылыктар болады (Қаптаманы қараңыз).

Сурет Графикалық беттерді караңыз Сурет А

① Ілуге арналған ілмек

② Пышак

③ Колмен корғау

④ Түтка, алдыңғы

⑤ Тісті майлауға арналған құю саңылауының бұрандасы

⑥ Зауыт тактайшасы

⑦ Аккумулятор жинағын ажыратқыш түйме

⑧ Кесу бұрышын реттеу үшін құлыптан босату қосқышы

⑨ Ажыраткыш

⑩ Кұрылғы қосқышты ажыратқыш түйме

⑪ Тутка, арткы жағы

12Жылдамдык коскыш

⑬ Тасымалдау жактауын ілуге арналған ілмектер (қосымша)

⑭Пышак корғанысы

⑮ * Аккумулятор жинағының батарея куаты+ 36 В

⑯ *Жылдам зарядтағыштың батарея куаты+ 36 В

* косымша

Аккумулятор жинағы

Кұрылғыны 36 В Kärcher батарея куаты+ аккумулятор жинағымен басқаруға болады.

Пайдалануға енгізу

ECKEPTY

Бақыланбайтын іске қосу

Кесіп кетуінің салдарынан өмірге қауіп Барлық дайындық шаралары кезінде аккумуляторды құрылғыдан шығарыңыз.

Курылғыдағы және аккумулятордағы зақымдар Батарея ұстағышын және контактілерін кірлегенге дейін тексеріп, қажет болса тазалаңыз.

Нускау

Толык зарядталған аккумуляторлардығана пайдаланыңыз.

Cypet B

1. Батареяны устағышқа бекітілген дыбыс естілгенше итеріңіз.

Тасымалдау жактауын қолданыңыз (опция)

Кұрылғымен жұмысты жеңілдету үшін тасымалдау жақтауын пайдалануға болады.

1. Тасымалдау жактауының ілгегін құрылғыдағы ілмекке бекітіңіз Сурет С

Колдану

Алғашқы пайдаланушыларға бұтақ кескішті пайдаланбастан бұрын тәжірибелі адаммен таныстыруды және өңдеу мен техниканы қолдануды ұсынамыз.

Негізгі жұмыс

1. Қағаз, фольга немесе сым сияқты бөтен заттарға арналған қималарды тексеріңіз және қажет болса оларды алып тастаңыз.
2. Пышак корғанысын алыңыз.
3. Бутак кескішті екі қолыңызбен ұстаңыз.

Курылғыны косу

1. Кұрылғы ажыратқышының құлыптан шығару түймесін басыңыз.
   Cypet D
2. Кұрылғы ажыратқышын басыңыз. Кұрылғы іске қосылады.
3. Курылғы ажыратқышын босатыңыз. Курылғы токтайды.

Жылдамдыкты бақылау

Курылғы жылдамдықты бақылаумен жабдықталған.

1. Кажетті пышак жылдамдығын жылдамдық косқышымен орнатыңыз.
   Cypet E

Жумыс әдістері

Нускау

Нускаулық арқылы сіз біркелкі кесе аласыз.

1. Курылғыны қосыңыз және оны қиюға әкеліңіз.
2. Жапырақтары мен бутақтарын маятник козғалысы арқылы кесіңіз.
   Cypet F
3. Қалың бұтактар үшін кесу қозғалысын орынданыз, бірақ өсімдікті теспеніз.
4. Төбелер мен шүңкырларды төменнен жоғарыға дейін қиыңыз.
5. Уштыктарды кесу кезінде, жүзді аздап бүгіңіз, кең бұрылыс қозғалысын жасаңыз.
6. Топырақ жамылғысы сияқты төменгі өсімдіктерді кесу үшін пышақ деңгейін сақтаңыз.

Тутканы бұрыңыз

Тік беттерде ыңғайлы жұмыс істеу үшін артқы түтқаны бұруға болады.

1. Босату түймесінің түтқасын жоғары қарай тартыңыз.
   Cypet G

2. Тутканы кажетті орынға орнына түскенше бұраңыз.

Аккумуляторды шығарып алыңыз

ECKEPTY

Бақыланбайтын іске қосу

Жаракат алу каупі

Жумыс узілістерінде және техникалық жұмыстарды жүргізу және кетер алдында аккумуляторларды құрылғыдан суырып алыңыз.

Сурет Н

1. Аккумуляторға арналған босату түймесін басыңыз.
2. Босату түймесін қайта басыңыз.
3. Аккумуляторды кұрылғыдан шығарыңыз.

Тасымалдау

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

⚠АБАЙЛАНЫЗ

Бақыланбайтын іске қосу

Kecikmer

Тасымалдаудан бұрын аккумуляторды кұрылғыдан шығарыңыз.

Бутак кескішті пышак корғанысын бекітіп қана тасымалданыз.

Курылғыны тасымалдау кезінде қозгалудан немесе құлап кетуден қорғаңыз.

Сактау

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

△АБАЙЛАНЫЗ

Бақыланбайтын іске қосу

Kecikmer

Сақтаудан бұрын аккумуляторды құрылғыдан шығарыңыз.

Бутак кескішті бекітілген пышақ қорғанысымен ғана сақтаңыз.

Кұрылғыны тек үй ішінде сақтауға болады.

Кұрылғыны ілуге арналған ілмектің көмегімен іліп сақтауға болады. Бүл жерде пышақ сақтандырғышында ойық бар.

Cypet I

Кутім және техникалық қызмет көрсету

△АБАЙЛАНЫЗ

Бақыланбайтын іске қосу

Кесілген жаракаттар

Курылғыда жұмыс істемес бұрын аккумуляторды курылғыдан шығарыңыз.

△АБАЙЛАНЫЗ

Откір пышақтардан жаракат алу қаупі бар

Кұрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Курылғыны тазалау

НАЗАР АУДАРЫНЫ

Дурыс емес тазалау

Курылғыны закымдау

Курылғыны дымқыл шуберекпен тазалаңыз.

Еріткіш негізіндегі тазалағыш құралдарды пайдаланбаңыз.

Курылғыны суға салмаңыз.

Курылғыларды тутік кұбырдағы су ағынымен немесе жоғары крысым астында тазартуға тыйым салынады.

Cypet J

1. Курылғыны суытыңыз.

2. Пышақтар мен қөзғалтқыш корпусын өсімдік қалдықтары мен кірден тазалау үшін қылшақты пайдаланыңыз.

3. Кұрылғының желдету тесіктерін қылшақпен тазалаңыз.

Пышактың бурандалы қосылымын тексеріңіз

△АБАЙЛАНЫЗ

Бос бурандалы косылым

Пышактың бақылаусыз козғалыстарына байланысты жаракат алу

Пышактың бұрандалы қосылымының тұрақты орнығуын үнемі тексеріп отырыңыз.

Cypet K

1. Бурамаларды/сомындарды санылаусыздыкка тексеріңіз.
2. Бос бурандаларды/сомындарды бекітіңіз.

Пышаç жүздерін майлау

Пышак сапасын сактау үшін пышак жүздері өр қолданғаннан кейін майлануы керек.

Нускау

Темен тутқырлықтағы машина майын немесе спрей майын пайдаланғанда өте жақсы нәтіже аласыз.

Cypet L

1. Курылғыны тегіс жерге қойыңыз.
2. Майды пышак жузінің жоғарғы жағына жағыңыз.

Пышақ жүздерін қайрату

Нускау

Кесу кезінде, мумкіндігінше аз материалды алып тастап, жузdegі тістің бастапқы бұрышын алыңыз.

△АБАЙЛАНЫЗ

Откір пышақтар

Кесілген жаракаттар

Пышак жүздерін бурау кезінде тиісті колғап киіңіз.

1. Пышакты кыскышпен крысыныз.
2. Пышак тістерінің ашық жағын егеумен қайраңыз.
3. Қайралмаған пышақ тістері қол жетімді болғанша пышақты қолмен алға қарай мықтап итеріңіз.
4. Барлық пышақ тістерінің ашылған жағын егеумен қайраңыз.

Майлау

Нуская

Қызмет мерзімін ұзарту және мерзімінен өрте ақаулардың алдын алу үшін құрылғыда көрсетілген майлау аралығын сақтаңыз.

1. Айкара төрізді оймакілтекті алыңыз.
2. Май кыскышының көмегімен майды саңылауга сығып құйыңыз.
3. Кажет болса, артык майды алып тастаңыз.
4. Айкара тэрізді оймакілтекті қатайтыңыз.

Cypet M

Акаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда кепесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Кате Себебі Жою
Курылғы жұмыс істемейді	Аккумулятор жинағы дұрыс салынбаған.	● Аккумуляторды орнына түскенше ұстағышқа салыңыз.
	Аккумулятор жинағының заряды жок.	● Аккумулятор жинағын зарядтау.
	Аккумулятор жинағы ақаулы.	● Аккумулятор жинағын ауыстырыңыз.
Курылғы пайдалану кезінде тоқтайды	Қималары бар пышақ бұғатталған.	● Қималарды пышақтан алып тастаңыз.
	Аккумулятор жинағы қызып кетті	● Жұмысты тоқтатып, аккумулятор температурасы қалыпты болғанша күтіңіз.
	Қозғалтқыш қызып кетті	● Жұмысты тоқтатып, қозғалтқышты суытыңыз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бүйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бүйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайы артқы жағында берілген)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы
0 Өндірілген ғасыры
1 Өндірілген онжылдык
9 Өндірілген айының екінші саны
0 Өндірілген айының бірінші саны

Сонымен бул мысалда 30190 коды

09 /(2)013 өндірілген күнін білдіреді.

Техникалық мағлүматтар

		HT 650/36 Bp
Курылғының техникалық сипаттамалары
Жұмыс кернеүі	V	36
Бос жүріс жылдамдығы (жоғары параметр)	/min 3200
Бос жүріс жылдамдығы (төмен параметр)	/min 2800
Кесу диаметрі (макс.)	mm	33
EN 60745-1, EN 60745-2-15 бойынша өлшенген мәндер
Дыбыс қысымының деңгейі L_рА	dB(A) 87,8
Белгісіздік K_рА	dB(A) 1,6
Дыбыстық шуылдың деңгейі L_ылғал таратқыштық	dB(A) 95,8
Белгісіздік K_ылғал таратқыштық	dB(A) 1,6
Қолдың діріл мәні бар алдыңғы түтқа	m/s ^2	0,7
Қолдың діріл мәні бар артқы түтқа	m/s ^2	0,5
Белгісіздік К m/s	^2	1,5
Өлшемдері мен салмағы
Үзындығы х ені х биіктігі	mm	1130 x270 x230
Жүзінің кесу ұзындығы	mm	638
Салмағы (аккумулятор жинағынсыз)	kg 4,5

Техникалық өзгерістер руксат етілген.

Діріл мәні

ECKEPTY

Көрсетілген діріл мәні стандартты сынақ әдісімен өлшенді және жабдықты салыстыруға пайдаланылуы мүмкін.

Берілген діріл мәні жүктің алдын ала бағалауында пайдаланылуы мүмкін.

Курылғыны пайдалану тәсіліне байланысты курылғының ағымдағы қолданысы кезінде діріл деңгейі көрсетілген жалпы мәннен ауытқұы мүмкін.

> 2,5 м/с² (Пайдалану нүсқаульғында Техникалық сипаттар) бір қолды дірілдеу мәні бар құрылғы

⚠️ АБАЙЛАНЫЗ • Көп сағатты, үздіксіз пайдаланылатын құрылғының есту қасиетін жоғалтуға әкелуі мүмкін. • Қолды қорғау үшін жылы қолғаптарды қолданыңыз. • Жұмыста жиі үзілістер жасап тұрыңыз.

ЕО стандарттарына сэйкестігі туралы декларация

Осымен теменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның

конструкциясы өзгерген жағдайда осы декларация

өз күшін жояды.

Өнім: Кірпіш қайшы

Типі: НТ 650/36 Вр

Колданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG (+2005/88/EG)

Колданылатын біріздендірілген стандарттар

EN 60745-1:2009+A11:2010

EN 60745-2-15:2009+A1:2010

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 63000: 2018

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EG: Anhang V

Дыбыс куаттылығының деңгейі дБ(А)

Өлшенді: 95,8

Кепілдік береді: 98

Кол койғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

Кужаттаманы жүргізетін уәкілетті түлға:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
