製品タイプ	プロフェッショナルフラットパネルディスプレイ
ブランド	NEC
型番	MultiSync BT421
画面サイズ	42インチ (106.7 cm)
解像度	フルHD (1920 x 1080)
輝度	500 cd/m²
コントラスト比	4000:1
消費電力	95 W (標準)
電源	AC 100-240 V, 50/60 Hz
重量	15.5 kg
寸法 (幅 x 高さ x 奥行)	970 x 570 x 80 mm (スタンドなし)
主な機能	プロフェッショナルデジタル表示、横置き/縦置きモード、HDMI、DisplayPort、VGA、USB入力
お手入れとクリーニング	柔らかい乾いた布を使用してください。研磨剤入りの製品は使用しないでください。
安全上の注意	適切な換気、通気口を塞がないこと、適切な壁掛け金具を使用すること
交換部品と修理可能性	NECカスタマーサービスで入手可能。保証期間3年。

よくある質問 - MultiSync BT421 NEC

NEC MultiSync BT421 をコンピュータに接続する方法は？

以下のケーブルのいずれかを使用してください：HDMI、DisplayPort、またはVGA。ケーブルをディスプレイの対応する入力端子と、コンピュータの出力端子に接続してください。次に、リモコンまたはコントロールパネルの「Input」ボタンを押して、OSD（オンスクリーンディスプレイ）メニューから適切なソースを選択してください。

対応最大解像度は？

最大ネイティブ解像度はフルHD 1920 x 1080ピクセルです。また、低解像度の入力も受け付け、拡大表示できます。

輝度とコントラストの調整方法は？

リモコンまたは前面パネルのメニューボタンを押してOSDにアクセスします。 画像または表示設定に移動し、輝度とコントラストの値を矢印キーで調整します。

壁掛け設置は可能ですか？

はい、本機はVESA 400 x 400 mmの壁掛け金具に対応しています。ディスプレイの重量（約15.5 kg）に適した壁掛けキットを使用し、壁がその荷重に耐えられることを確認してください。

待機時の消費電力は？

待機モード時の消費電力は省エネ基準に従い0.5 W未満です。最大限の節電のためには、メインスイッチでディスプレイを完全にオフにしてください。

画面を傷つけずに掃除する方法は？

水または専用の画面クリーナーで軽く湿らせた柔らかい非起毛の布を使用してください。強く押し付けず、液体を画面に直接スプレーしないでください。アルコールやアンモニアを含む製品は避けてください。

縦置きモードに対応していますか？

はい、NEC MultiSync BT421は横置きまたは縦置きモードで使用できます。OSDメニューで向きを調整するか、壁掛け金具が対応していれば物理的にディスプレイを回転させる必要があるかもしれません。

完全な取扱説明書はどこで入手できますか？

完全な取扱説明書は、notice-facile.comまたはNEC公式サイトから無料でダウンロードできます。また、梱包箱に記載されているQRコードをスキャンしてPDF形式で入手することもできます。

画面が点灯しない場合の対処方法は？

まず電源ケーブルが正しく接続されていること、コンセントが機能していることを確認してください。ディスプレイ背面のメインスイッチがONの位置にあることを確認してください。それでもスタンバイランプが点灯しない場合は、NECのテクニカルサポートに連絡してください。

NECのテクニカルサポートへの連絡方法は？

電話 [phone] または nec-displays.com の問い合わせフォームからNECテクニカルサポートに連絡できます。ディスプレイのシリアル番号を手元にご用意ください。

使用説明書 MultiSync BT421 NEC

このセットアップマニュアルと取扱説明書をよくお読みになり、正しくお使いください。

安全のために必ず守ること……日本語 -1

設置....日本語 -10

壁掛け用や天吊り用として使用する場合 ...... 日本語 -14

ご使用方法についてのご相談 ...... 日本語 -17

本機を廃棄するには（リサイクルに関する情報）……日本語 -18

保証とアフターサービス ...... 日本語 -

安全のために必ず守ること

使用している表示と意味は次のようになっています。

誤った取り扱いをしたときに生じる危険とその程度を、次の表示で区分して説明しています。

警告	誤った取り扱いをしたときに、死亡や重傷などの重大な結果に結びつく可能性があるもの
注意	誤った取り扱いをしたときに、傷害または家屋・家財などの損害に結びつくもの

図記号の意味は次のとおりです。

	△ 記号は注意(警告を含む)をうながすことを表しています。図の中に具体的な注意内容(左図の場合は感電注意)が描かれています。
	⊗ 記号はしてはいけないことを表しています。図の中に具体的な禁止内容(左図の場合は分解禁止)が描かれています。
	● 記号はしなければならないことを表しています。図の中に具体的な指示内容(左図の場合は電源プラグをコンセントから抜く)が描かれています。

●ご使用の前に、この欄を必ずお読みになり、正しく安全にお使いください。

警告

万一異常が発生したときは、電源プラグをすぐ抜きディスプレイを安全な場所に移動する!!
プラグを抜く	異常のまま使用すると、ディスプレイの落下・火災・感電・火傷の原因となります。すぐに電源スイッチを切り、電源プラグをコンセントから抜いてください。その後、ディスプレイを安全な場所に移動させ、販売店に修理をご依頼ください。
地震等での製品の転倒・落下によるけがなどの危害を軽減するために、転倒・落下防止対策をおこなってください。転倒・落下防止器具を取り付ける壁や台の強度によっては、転倒・落下防止効果が大幅に減少します。その場合は、適当な補強を施してください。また、転倒・落下防止対策は、けがなどの危害の軽減を意図したものですが、すべての地震に対してその効果を保証するものではありません。
[IMAGE]使用禁止	故障(画面が映らないなど)や煙、異常な発熱、変な音・においがするときは使わない火災・感電・火傷の原因となります。
使用禁止	ディスプレイがぐらつく、またはスタンド部にひびや亀裂がある場合は近づかないお買い上げの販売店か、工事専門業者にご連絡ください。
禁止	傾斜面や不安定な場所に置かない落ちたり、倒れたりしてけがの原因となります。
傷つけ禁止	電源コードを傷つけない下敷き重いものをのせたり、熱器具に近づけたり、無理に引っ張ったり、折り曲げたまま力を加えたりしないでください。コードが破損して火災・感電の原因となります。

分解禁止	裏ぶたをはずさない内部には電圧の高い部分があり、さわると感電の原因となります。
修理・改造禁止	修理・改造をしないけが・火災・感電の原因となります。
使用禁止	キャビネットを破損したときは使わない火災・感電の原因となります。
禁止	異物をいれない特にお子さまにご注意火災・感電の原因となります。
禁止	アースリード線を挿入・接触しない電源プラグのアースリード線を電源コンセントに挿入・接触させると火災・感電の原因となります。
水ぬれ禁止	風呂場や水のかかるところに置かない水などがディスプレイの内部に入った場合はすぐに本体の電源を切り、電源コードをコンセントから抜いてお買い上げの販売店にご連絡ください。そのまま使用すると、故障・火災・感電などの原因となります。
指示	正しい電源電圧で使用する指定の電源電圧以外で使用すると火災・感電の原因となります。一般のご家庭のコンセント(AC100V)でお使いいただくための電源コードを添付しております。AC100V 以外で使用しないでください。本機に添付している電源コードは本機専用です。安全のため他の機器には使用しないでください。
接触禁止	雷が鳴り出したら、電源コード・アンテナ線などには触れない雷が鳴り出したら電源コード・アンテナ線には触れないでください。感電の原因となります。

禁止	ポリ袋で遊ばない特にお子さまにご注意本体包装のポリ袋を頭からかぶると窒息の原因となります。
禁止	液晶を口にしない液晶パネルが破損し、液晶がもれ出た場合は、液晶を吸い込んだり、飲んだりしないようにしてください。中毒を起こすおそれがあります。万一口に入ってしまったり、目に入ってしまった場合は、水でゆすいでいただき、医師の診断を受けてください。手や衣類に付いてしまった場合は、アルコールなどでふき取り、水洗いしてください。
指示	据え付け、取り付けは必ず工事専門業者または販売店にご依頼ください。工事が不完全ですと、死亡、けがの原因となります。

注意

設置のときは次のことを守りください。風通しが悪かったり、置き場所によっては、内部に熱がこもり、火災や感電の原因となることがあります。
禁止	横倒し、伏せ置き、さかさまにしない
設置禁止	直射日光や熱器具のそばに置かない
屋外での使用禁止	屋外での使用禁止本商品は屋内での使用を想定しています。屋外では使用しないでください。故障の原因となることがあります。
禁止	液晶パネルに衝撃を加えない液晶パネル面を硬いものでたたいたりして衝撃を加えないでください。破損してけがや故障の原因となることがあります。移動する際も、液晶パネルに手などが接触しないようにしてください。
設置禁止	車載用禁止車載用など移動用途には使用できません。故障の原因となることがあります。
禁止	電源コードやケーブル類をつけたまま移動しない火災・感電の原因となることがあります。電源プラグや機器間の接続をはずしたことを確認のうえ、移動してください。
禁止	ディスプレイや置き台には乗らないディスプレイや置き台には乗らないでください。また、キャスター付き置き台にディスプレイを設置する場合は、必ずキャスター止めをしてください。ディスプレイが倒れたり、置き台が動いたりしてけがの原因となることがあります。
設置禁止	湿気やほこりの多い所、油煙や湯気の当たる所に置かない温度・湿度が急激に変化する環境で使用しない結露が起きたときには、結露がなくなるまで電源を入れずに放置してください。そのまま使用すると故障の原因となることがあります。
設置禁止	狭い所に置かない
プラグを持つ	電源プラグを持って抜くコードを引っ張ると傷がつき、火災・感電の原因となることがあります。
ぬれ手禁止	ぬれた手で電源プラグを抜き差ししない感電の原因となることがあります。
プラグを抜く	お手入れの際は電源プラグを抜く感電の原因となることがあります。
抜けかかり禁止しっかり差し込んで	電源プラグを奥までさしこむ電源プラグは奥までしっかりと差し込んでください。しっかりと差し込まれていないと火災・感電の原因となることがあります。
プラグを抜く	長期間ご使用にならないときは、安全のため必ず電源プラグを抜く
電源コードが容易に抜けるのを防止する電源コードをディスプレイ本体付属のクランプとネジで固定することで本体の電源入力コネクターから容易に抜けるのを防止することができます。
本機の使用に十分な電源容量が供給されることを確認する電源コンセントに本器を接続するときには、使用に十分な電源容量が供給されていることを確認してください。
設置禁止	過電圧が加わるおそれのあるネットワークには接続しない本機の LAN ポートは、過電圧が加わるおそれのないネットワークに接続してください。LAN ポートに過電圧が加わると、感電の原因となることがあります。
アースリード線を接続せよ	アースリード線を接続する本機は電源コードのアース端子を大地アースに接続することを前提に設計されているアースつき 2芯プラグ機器です。機器の安全確保のため、電源コードのアース接続線を、コンセントのアース端子に接続し、機器のアースを確実にとってご使用ください。アースを接続しないと感電するおそれがあります。アース工事は専門業者にご依頼ください。アースの接続は、必ず電源プラグをコンセントに差し込む前におこなってください。また、アースを外す場合は、必ず電源コンセントから抜いてからおこなってください。
内部掃除	1年に一度は内部掃除を内部にほこりがたまったまま使うと、火災や故障の原因となることがあります。内部掃除は販売店にご依頼ください。
ほこりを取る	電源プラグのほこりなどは定期的に取る火災の原因となることがあります。1年に一度は電源プラグの定期的な清掃と接続を点検してください。

使用禁止

推奨の溶剤でお手入れする

ベンジンやシンナー、アルカリ性洗剤、アルコール系洗剤、ガラスクリーナー、ワックス、研磨クリーナー、粉石鹸などでふいたり、殺虫剤をかけたりしないでください。変質・ひび割れしたり、塗装がはげる原因となることがあります。（化学ぞうきんをご使用の際は、その注意書きに従ってください。)また、ゴムやビニール製品などを長時間接触させたままにしないでください。キャビネットおよびスタンドが変色したり、変質ひび割れするなどの原因となることがあります。 パネル表面のお手入れに溶剤を使用される場合は水、エタノール、イソプロピルアルコールを推奨いたします。その際は溶剤が残らないようにしてください。推奨以外の溶剤（酸、アルカリアセトン等）は使用しないでください。溶剤類や水滴等がディスプレイ内部に入ったり表示面以外のディスプレイ表面に付着すると、商品を破壊するおそれがありますのでご注意ください。

国内専用	日本国内専用ですこの液晶ディスプレイは日本国内用として製造・販売しています。日本国外で使用された場合、当社は一切責任を負いかねます。またこの商品に関する技術相談、アフターサービス等も日本国外ではおこなっていません。This color monitor is designed for use in Japan and can not be used in any other countries.	For use in Japan only
プラグを抜く	キャビネットのお手入れお手入れの際は電源プラグを抜いてください。柔らかい布で軽くふき取ってください。汚れがひどいときには水でうすめた中性洗剤に浸した布をよくしぼってふき取り、乾いた布で仕上げてください。溶剤をご使用の際は“推奨の溶剤でお手入れする”にて使用できる溶剤をご確認ください。
液晶パネルのお手入れパネル表面は傷つきやすいので、硬いもので押したりこすったりしないように、取り扱いには十分注意してください。パネル表面は触指などにより汚れることのないようにご注意ください。パネル表面が汚れた場合には、乾いた布で軽くふき取ってください。またきれいな布を使用されるとともに、同じ布の繰り返し使用はお避けください。
上手な見方明るすぎる部屋は目が疲れます。適度な明るさの中でご使用ください。また、連続して長い時間、画面を見ていると目が疲れます。

重要なお知らせ

残像について

残像とは、長時間同じ画面を表示していると、画面表示を変えたときに前の画面表示が残る現象ですが、故障ではありません。

残像は、画面表示を変えることで徐々に解消されますが、あまり長時間同じ画面を表示すると残像が消えなくなりますので、同じ画面を長時間表示するような使い方は避けてください。

「スクリーンセーバー」などを使用して画面表示を変えることをおすすめします。

また、ディスプレイを使用しないときは、パワーマネージメント機能（パワーセーブ）やスケジュール機能を使ったり、リモコンや電源ボタンを操作してディスプレイをスタンバイ状態にすることをおすすめします。

設置する前に、以下の注意事項をお読みになり、正しく安全に設置してください。

注意

• 設置する際は、お買い上げの販売店までご相談ください。
• 移動や設置および取り付けの際は、十分な安全を確保できる人数（必ず 2 名以上）でおこなってください。落下してけがの原因となることがあります。

お客様へ：

お客様による設置は絶対におやめください。専門的な知識を持った設置業者による作業をおすすめします。設置業者の紹介につきましては、販売店へご相談ください。壁掛けや天吊り設置に関する設置業者との契約につきましてはお客様の責任においておこなってください。

■ 設置後のメンテナンス

• ねじのゆるみや部品のずれ・ゆがみなど異常や不具合が発見された場合には、すぐに工事専門業者または販売店に修理を依頼してください。
• 環境によっては経年変化で取り付け部などの強度が不足するおそれがあります。定期的に工事専門業者に点検を依頼し、メンテナンスをおこなってください。

なお、据え付け・取り付けの不備、誤使用、改造、天災などによる事故損害については、弊社は一切責任を負いません。

設置の依頼にあたっては以下の注意点を設置業者にご提示ください。

設置業者様へ：

壁や天井に本機を設置する際には、本機及び金具類などの重量を支える十分な強度を確認してください。

誤った設置、改造、自然災害による損傷につきましては、保証の対象範囲外です。

以上の推奨事項に従わなかった場合、保証書は無効になることがあります。

■ 取付金具について

注意

• 市販品は必ず VESA 規格に準拠した取付金具を使用してください。
• 金具取り付け面の強度を十分確認して設置してください。
• 市販の取付金具は、本機を支えるのに十分なものを選んでください。
• 取り付け前に、強度など安全性の確認をおこなってください。

• 取り付け方法、安全な設置方法の詳細は、市販の取付金具の取扱説明書をご参照ください。

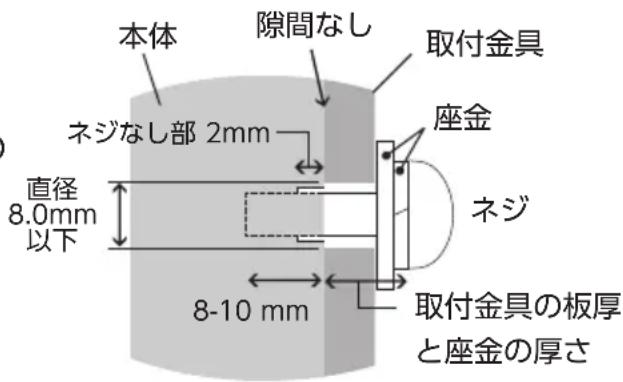

• ディスプレイへの金具の取り付けには、M6さ +8 \~ 10mm）を使用し、しっかりと締めてください。（締付トルク 470 \~ 635N・cm）

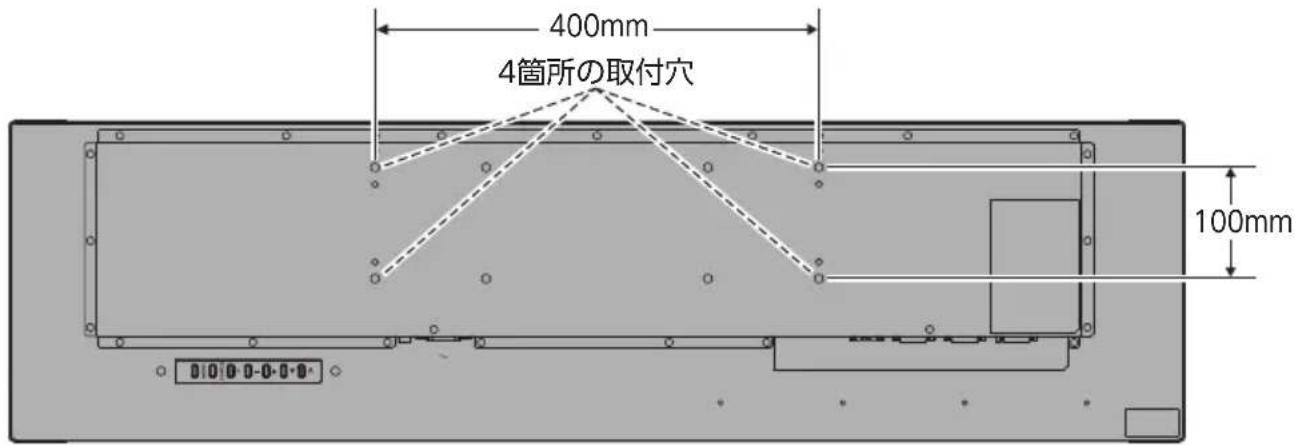

• 取付穴は背面に 8 個あります。取り付けの際は上下左右均等に取り付けてください。 (推奨取り付け例は下記をご参照ください)
• 取付金具のネジ穴は直径 8.0mm 以下にしてください。
• ディスプレイの取付面と取付金具との間には隙間が無いようにしてください。
  ネジ（長さは取付金具の板厚と座金の厚

お願い

液晶ディスプレイをマルチスクリーン構成で設置し長時間使用した場合、本体の内部温度の変化により液晶ディスプレイが若干膨張することがあります。隣り合う液晶ディスプレイとの間に1mm以上の隙間をあけて設置されることをおすすめします。

■ 落下防止対応のお願い

ディスプレイを壁掛けや天吊りで設置する場合は、市販の壁掛け・天吊り金具を使用し、さらに落下防止用ワイヤーを設置してください。

注意

• 落下防止用ワイヤーのみでの壁掛け設置・天吊り設置は絶対におこなわないでください。
• 建物や構造物の丈夫な箇所とディスプレイの所定の箇所を市販のフック、金具などを用いて落下防止用ワイヤーで接続してください。
• 市販のフック、金具、ワイヤーはディスプレイを保持するのに十分強度のある物をご使用ください。
• 落下防止用ワイヤーは少したるませるように設置してください。

取り付け場所について

注意

• 本機と取付金具の総重量を恒久的に十分に保持できる、強度のある場所を選んでください。強度の不十分なところに設置すると、落下して重大事故の原因となることがあります。
• 人が容易にぶら下がったり、寄り掛かれるような場所、頭や目がぶつかってしまうような場所、振動、衝撃の加わる場所、または、湿気やほこりの多い場所には設置しないでください。火災や感電の原因となります。
• 荷重は必ず梁などの堅牢な構造材で受けるようにし、確実に取り付けてください。
• 強度が不十分な設置面への直接取り付けはおこなわないでください。

お知らせ

設置の場所や状態によって本機内部に熱がこもらないよう、空調や通風には十分配慮してください。

取り付け向きについて

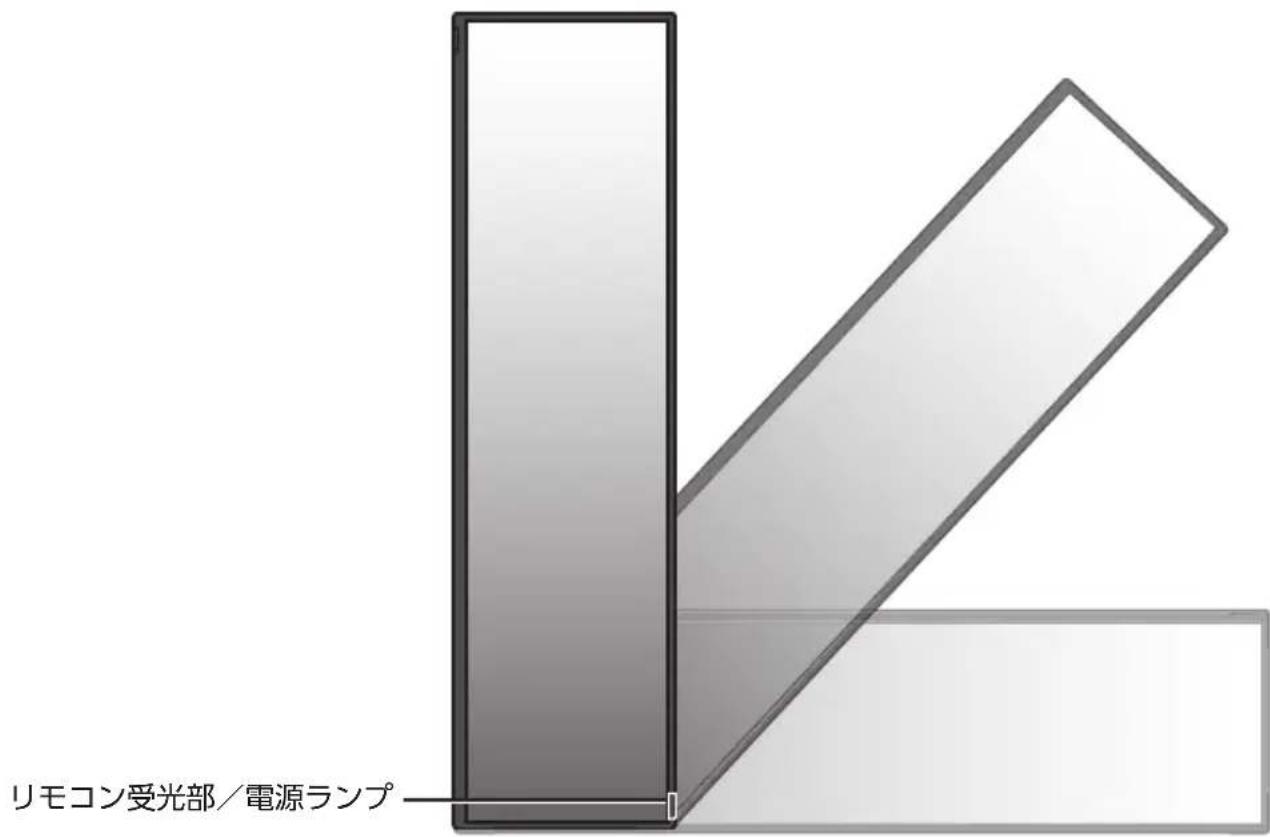

本機を縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。上下逆さまでの設置はできません。

壁掛け用や天吊り用として使用する場合

■ 壁掛け・天吊り時の注意事項

注意

壁掛け・天吊りの設置をする前に、この欄を必ずお読みになり、正しく安全にお使いください。

- 壁や天井の構造や強度により取り付けできない場合がありますので、取り付け場所については工事専門業者または販売店にご相談ください。

■ 設置方法

1. 机の上のような平らな場所にマットや毛布など柔らかいものを敷きます。

お知らせ

必ずディスプレイより大きい場所の上に置いてください。

注意

取り付け時に、本体に手を置いたり、力をかけたりしないでください。ディスプレイが変形するおそれがあります。

1. ディスプレイをその上に置きます。
2. 市販の取付金具を取り付けてください。

注意

• 市販の取付金具は、本機を支えるのに十分なものを選んでください。
• 本機の質量は「仕様」を参照ください。

注意

取り付け、取り外し方法の詳細は、市販の壁掛け用や天吊り用金具の取扱説明書を参照してください。

お知らせ

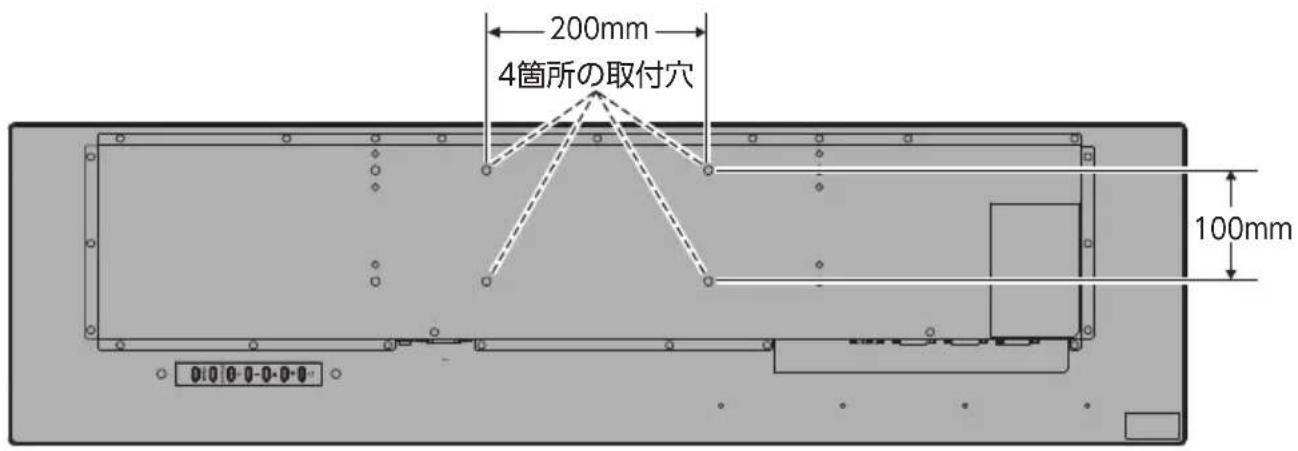

● 下記、200mm × 100mm の取付穴も使用可能です。

リモコンに電池を入れる

単 4 形乾電池 2 つが必要です。

下図に従って電池を入れてください。

1. ふたを矢印のように押しながら引き上げる
2. ケース内部の表示どおりに＋●を合わせて入れる
3. ふたを元に戻す

注意

乾電池は誤った使い方をすると液もれや破裂することがありますので、次の点について特にご注意ください。

• 乾電池のプラスとマイナスを、表示のとおり正しく入れてください。
• 乾電池は種類によって特性が異なりますので、種類の違う乾電池は混ぜて使用しないでください。
• 新しい乾電池と古い乾電池を混ぜて使用しないでください。

新しい乾電池の寿命を短くしたり、また、古い乾電池から液がもれるおそれがあります。

- 乾電池が使えなくなったら、液がもれて故障の原因となるおそれがありますのですぐ取り出してください。

また、もれた液に触れると肌が荒れることがありますので、布でふき取るなど十分注意してください。

お知らせ

● 付属の乾電池は保存状態により短時間で消耗することがありますので、早めに新しい乾電池と交換してください。
● 長時間使用しないときは、乾電池をリモコンから取り出して保管しておいてください。

ご使用方法についてのご相談

お願い

部署名、電話番号などについては変更になることがありますのでご了承願います。

最新情報につきましては、当社ホームページにてご確認ください。

NECディスプレイの使用方法、機能、性能、パソコンとの接続などについての疑問は、「取扱説明書」をご確認いただくか、下記の技術相談窓口へお問い合わせくださいます。また、インターネットホームページでも情報を公開しております。

相談窓口

お客様相談窓口	NEC モニター・インフォメーションセンター	電話番号:0120-975-380(フリーコール)
受付時間 月~金曜日 9:00~18:00(土・日・祝祭日は休ませていただきます。また、これ以外の当社休日につきましても休ませていただきますので、ご容赦願います。)

NEC ディスプレイ インターネットホームページ

NEC ディスプレイについての説明、新製品情報など

https://www.nec-display.com

本機を廃棄するには（リサイクルに関する情報）

本製品は「資源有効利用促進法」に基づく指定再資源化製品です。希少資源の再利用のため、不要になった製品のリサイクルにご協力ください。詳しくは当社 Web サイトをご参照ください。

「ディスプレイのリサイクル」について

法人のお客様（産業廃棄物として廃棄される場合）

当社は資源有効利用促進法に基づき、回収・リサイクルシステムを構築し、積極的に資源の有効利用につとめています。

回収・リサイクルのお見積り・お申し込みについては上記 Web サイトをご参照ください。

個人のお客様

“PC リサイクルマーク”のシールが貼り付けられている当社製品は、ご家庭からの排出時、新たな料金負担を頂くことなく、当社が責任を持って回収・リサイクルいたします。

リサイクル

※ “PC リサイクルマーク” のない製品は、排出時、お客様に PC リサイクルマーク 回収・リサイクル料金をご負担頂きます。

※ 本機をご購入いただいた個人のお客様には、お申込みいただくことにより、無償で“PC リサイクルマーク”を提供いたします。

お申し込み方法は上記 Web サイトをご参照ください。

保証とアフターサービス

- この商品には保証書を添付しています。

保証書は必ず「お買上げ日・販売店名」などの記入をお確かめのうえ、販売店からお受け取りください。

内容をよくお読みのあと、大切に保管してください。

- 保証期間経過後の修理については、お買い上げの販売店にご相談ください。

修理によって機能が維持できる場合は、お客様のご要望により有料修理いたします。

- その他、アフターサービスについてご不明の場合は、お買い上げの販売店または修理受付 / アフターサービス窓口にご相談ください。

法人ユーザー様の窓口

NEC ビジネス PC 修理受付センター

フリーコール:0120-00-8283

携帯電話をご利用のお客様はこちらの番号へおかけください。0570-064-211(通話料お客様負担)

受付時間:月~金 9:00 ~ 18:00休日は、土曜・日曜・祝日および年末年始等の所定休日とさせていただきますので、ご了承願います。

アフターサービスを依頼される場合は次の内容をご連絡ください。

●お名前

●ご住所（付近の目標など）

●電話番号

●品名：液晶ディスプレイ

●型 名：BT421

●製造番号（本機背面のラベルに記載）

●故障の症状、状況など（できるだけ詳しく）

●購入年月日または使用年数
