MultiSync BT421 - Bildschirm NEC - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Flachbildschirm
Marke	NEC
Modell	MultiSync BT421
Bildschirmgröße	42 Zoll (106,7 cm)
Auflösung	Full HD (1920 x 1080)
Helligkeit	500 cd/m²
Kontrastverhältnis	4000:1
Stromverbrauch	95 W (typisch)
Stromversorgung	AC 100-240 V, 50/60 Hz
Gewicht	15,5 kg
Abmessungen (B x H x T)	970 x 570 x 80 mm (ohne Fuß)
Hauptfunktionen	Professionelle Digitalanzeige, Quer-/Hochformat, HDMI-, DisplayPort-, VGA-, USB-Eingänge
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch; keine Scheuermittel verwenden
Sicherheit	Ausreichende Belüftung, Öffnungen nicht blockieren, geeignete Wandhalterung verwenden
Ersatzteile und Reparierbarkeit	Erhältlich über den NEC-Kundendienst; 3 Jahre Garantie

Häufig gestellte Fragen - MultiSync BT421 NEC

Wie schließe ich meinen NEC MultiSync BT421 Monitor an einen Computer an?

Verwenden Sie eines der folgenden Kabel: HDMI, DisplayPort oder VGA. Schließen Sie das Kabel an den entsprechenden Eingang des Monitors und an den Ausgang Ihres Computers an. Wählen Sie dann die geeignete Quelle über das OSD-Menü (On-Screen Display) aus, indem Sie die Taste ''Input'' auf der Fernbedienung oder dem Bedienfeld drücken.

Was ist die maximal unterstützte Auflösung?

Die maximale native Auflösung ist Full HD 1920 x 1080 Pixel. Der Monitor kann auch niedrigere Auflösungen akzeptieren und hochskalieren.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Taste Menu auf der Fernbedienung oder der Vorderseite, um das OSD aufzurufen. Navigieren Sie zu den Einstellungen Bild oder Anzeige und passen Sie dann die Werte für Helligkeit und Kontrast mit den Pfeiltasten an.

Kann ich den Monitor an der Wand montieren?

Ja, dieser Monitor ist kompatibel mit einer Wandhalterung VESA 400 x 400 mm. Verwenden Sie ein Wandmontageset, das für das Gewicht des Monitors (ca. 15,5 kg) geeignet ist, und stellen Sie sicher, dass die Wand die Last tragen kann.

Wie hoch ist der Stromverbrauch im Standby-Modus?

Im Standby-Modus liegt der Verbrauch unter 0,5 W gemäß den Energiesparnormen. Für maximale Einsparungen schalten Sie den Monitor vollständig mit dem Hauptschalter aus.

Wie reinige ich den Monitor, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder einem speziellen Bildschirmreiniger angefeuchtet ist. Drücken Sie nicht zu fest und sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Produkte mit Alkohol oder Ammoniak.

Ist der Monitor mit dem Hochformat kompatibel?

Ja, der NEC MultiSync BT421 kann im Querformat oder Hochformat verwendet werden. Möglicherweise müssen Sie die Ausrichtung im OSD-Menü anpassen oder den Monitor physisch drehen, wenn die Wandhalterung dies zulässt.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Benutzerhandbuch ist als kostenloser Download auf der Website notice-facile.com oder auf der offiziellen NEC-Website verfügbar. Sie können es auch im PDF-Format finden, indem Sie den QR-Code auf der Verpackung scannen.

Was tun, wenn der Monitor nicht einschaltet?

Überprüfen Sie zunächst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Hauptschalter auf der Rückseite des Monitors auf ON steht. Wenn die Standby-LED nicht leuchtet, wenden Sie sich an den NEC-Support.

Wie kontaktiere ich den NEC-Support?

Sie erreichen den NEC-Support telefonisch unter [phone] oder über das Kontaktformular auf der Website nec-displays.com. Halten Sie die Seriennummer Ihres Monitors bereit.

BEDIENUNGSANLEITUNG MultiSync BT421 NEC

Großformatbildschirm

Installationsanweisung

Besuchen Sie unsere Website, um weitere Informationen zu erhalten oder das Benutzerhandbuch zu lesen.

Wichtige Informationen ....Deutsch-2

Sicherheitsvorkehrungen, Pflege ....Deutsch-4

Installation ....Deutsch-6

Montage ....Deutsch-6

Wichtige Informationen

WARNUNG

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLÄGE ZU VERHINDERN. ERST NACH DEM TRENNEN DES GERÄTS VOM STROMNETZ IST GEWÄHRLEISTET, DASS AN KEINER GERÄTEKOMPONENTE SPANNUNG ANLIEGT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

VORSICHT: Bitte verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß den Sicherheitsnormen des Landes zugelassen, in dem das Gerät erworben wurde.

Dieses Gerät ist für den Betrieb mit einem geerdeten

Netzkabel ausgelegt. Ist das Netzkabel nicht geerdet, besteht das Risiko eines Stromschlags. Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß geerdet ist.

Steckertyp Nordamerika		Europäisch (Kontinent)	Großbritannien	Chinesisch Japanisch
Steckerform
Region USA/Kanada EU			Großbritannien	China Japan
Spannung 120* 230 230 220 100

* Verwenden Sie beim Einsatz des 125-240-V-Wechselstromnetzteils für diesen Monitor ein Netzkabel, das den Anschlusswerten der Netzsteckdose entspricht.

HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben.

C€

Sicherheitsvorkehrungen, Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTIFUNKTIONSMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Vermeiden Sie es, das Netzkabel zu knicken, zu quetschen oder anderweitig zu beschädigen.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Befestigen Sie das Netzkabel mithilfe der Schraube und der Klemme am Monitor, um einen Wackelkontakt zu vermeiden. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
• Bitte vergewissern Sie sich, dass die Stromversorgung für den Monitor ausreichend ist. Weitere Informationen finden Sie unter „Netzspannung“ in den technischen Daten.
• Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (In Europa muss z. B. Typ H05VV-F 3G mit einem Querschnitt von 0,75 mm2 verwendet werden.)
• Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen Sicherung (5 A) ausgestattet sein.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Montieren Sie den Bildschirm nicht für einen längeren Zeitraum auf dem Kopf oder mit der Bildschirmoberfläche nach unten bzw. nach oben, da dies dauerhafte Schäden verursachen kann.

• Verwenden Sie den Monitor nicht im Freien.
• Seien Sie vorsichtig, wenn das Glas zerbrochen ist.
• Dieser Monitor ist mit Kühlungslüftern ausgestattet. Zur Gewährleistung einer zuverlässigen Funktion und langen Lebensdauer dieses Produkts dürfen die Belüftungsöffnungen am Monitor nicht verdeckt werden.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder die Glasscheibe zerbrochen ist.
• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann.
• Stellen Sie keine Gegenstände auf den Monitor.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.
• Wenn der Kühlungslüfter ständig in Betrieb ist, sollten die Belüftungsöffnungen mindestens einmal im Monat gereinigt werden.
• Um die zuverlässige Funktion des Monitors sicherzustellen, reinigen Sie bitte mindestens einmal im Jahr die Belüftungsöffnungen auf der Rückseite des Gehäuses von Verunreinigungen und Staub.
• Wenn Sie ein LAN-Kabel verwenden, schließen Sie dieses nicht an Peripheriegeräte an, an deren Anschlüssen möglicherweise eine zu hohe Spannung anliegt.
• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Verwenden Sie den Monitor nicht in Umgebungen mit starken Temperatur- und Feuchtigkeitsschwankungen, und stellen Sie ihn nicht direkt im kalten Luftstrom einer Klimaanlage auf. Diese Bedingungen können die Lebensdauer des Monitors beeinträchtigen oder zu Kondensation führen. Wenn Kondensation aufgetreten ist, ziehen Sie das Netzkabel des Monitors ab, und verwenden Sie den Monitor erst wieder, nachdem die Kondensation verdunstet ist.

VORSICHT:

Dieses Gerät kann ohne stützendes Montagezubehör nicht benutzt oder installiert werden. Es wird dringend empfohlen, die korrekte Anbringung von einer erfahrenen, von NEC autorisierten Servicekraft vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-Montageanleitungen kann es zu Schäden am Gerät oder Verletzungen des Benutzers kommen. Die Produkthaftung deckt durch unsachgemäße Installation entstandene Schäden nicht ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.

Montage

Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie sich an Ihren Händler. Es wird dringend empfohlen, den Monitor von einem erfahrenen, qualifizierten Techniker sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung, in der der Monitor angebracht werden soll. Der Kunde trägt die Verantwortung für die Anbringung an einer Wand oder einer Decke. Nicht alle Wände oder Decken sind fest genug, um dem Gewicht des Monitors standzuhalten. Die Produkthaftung deckt durch unsachgemäße Anbringung, Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.

Für qualifizierte NEC-Techniker:

Für einen sicheren Halt verwenden Sie mindestens zwei Bügel zur Befestigung des Geräts. Befestigen Sie das Gerät an mindestens zwei Punkten.

Bei der Anbringung an einer Wand oder Decke ist Folgendes zu beachten:

• NEC empfiehlt Montageadapter, die der Norm UL1678 für Nordamerika entsprechen.

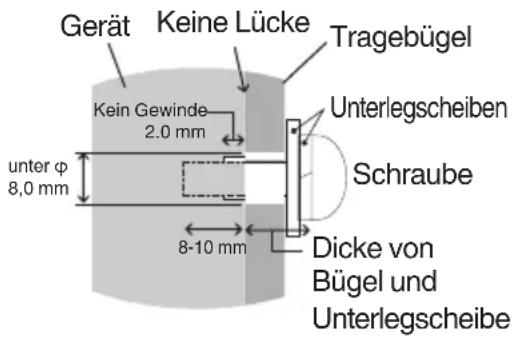

• NEC empfiehlt dringend, Schrauben der Größe M6 (mit einer Länge von 8–10 mm + Dicke von Bügel und Unterlegscheibe) zu verwenden. Wenn Sie Schrauben verwenden, die länger als 8–10 mm sind, prüfen Sie die Tiefe der Bohrung. (Empfohlenes Anzugsdrehmoment: 470–635 N•cm) Die Bügelaussparung sollte weniger als φ 8,0 mm betragen.
• Prüfen Sie vor der Anbringung die Installationsumgebung, um sicherzustellen, dass sie das Gewicht des Geräts trägt und das Gerät vor Beschädigung geschützt ist.
• Ausführliche Hinweise finden Sie in der Anleitung, die der Halterung beiliegt.
• Vergewissern Sie sich, dass zwischen dem Monitor und der Halterung keine Lücke vorhanden ist.
• Bei der Verwendung in einer Videowand über einen längeren Zeitraum können sich die Monitore aufgrund der Temperaturänderungen leicht ausdehnen. Es empfiehlt sich, zwischen angrenzenden Monitorkanten einen Spalt von mehr als einem Millimeter vorzusehen.
• Üben Sie beim Aufstellen keinen Druck auf den Bildschirm aus. Der Monitor darf an keiner Stelle gedrückt oder geschoben werden. Lehnen Sie sich nicht auf den Monitor. Dies kann zu Verformungen oder Beschädigungen des Monitors führen.

VORSICHT:

• Die Wand bzw. Decke muss fest genug sein, um das Gewicht des Monitors und des Montagezubehörs zu tragen.
• Bringen Sie das Gerät NICHT an Stellen an, an denen es durch den Zusammenstoß mit einer Tür oder einem Tor beschädigt werden kann.
• Bringen Sie das Gerät NICHT in stark vibrierenden und staubigen Umgebungen an.
• Bringen Sie den Bildschirm NICHT nahe der Stelle an, an der die Hauptstromleitung in das Gebäude eintritt.
• Bringen Sie den Monitor NICHT so an, dass Personen leicht nach dem Gerät und der Halterung greifen und sich daran festhalten können.

HINWEIS: Achten Sie auf ausreichende Luftzufuhr, oder sorgen Sie für Klimatisierung am Monitor, damit die entstehende Wärme vom Monitor und der Halterung abgeführt werden kann.

Anbringung an der Decke

• Vergewissern Sie sich, dass die Decke stabil genug ist, um das Gewicht des Geräts und der Halterung auf Dauer und auch im Fall von Erdbeben, unerwarteten Vibrationen und anderen externen Krafteinwirkungen zu tragen.
• Vergewissern Sie sich, dass das Gerät an einem soliden Teil der Deckenkonstruktion angebracht wird, wie zum Beispiel einem Stützträger. Sichern Sie den Monitor mit Schrauben, Federscheiben, Unterlegscheibe und Mutter.
• Bringen Sie das Gerät NICHT an Stellen an, die keine stützende interne Struktur aufweisen. Verwenden Sie für die Anbringung KEINE Holzschrauben oder Ankerschrauben. Bringen Sie das Gerät NICHT an der Decke oder an Anhängevorrichtungen an.

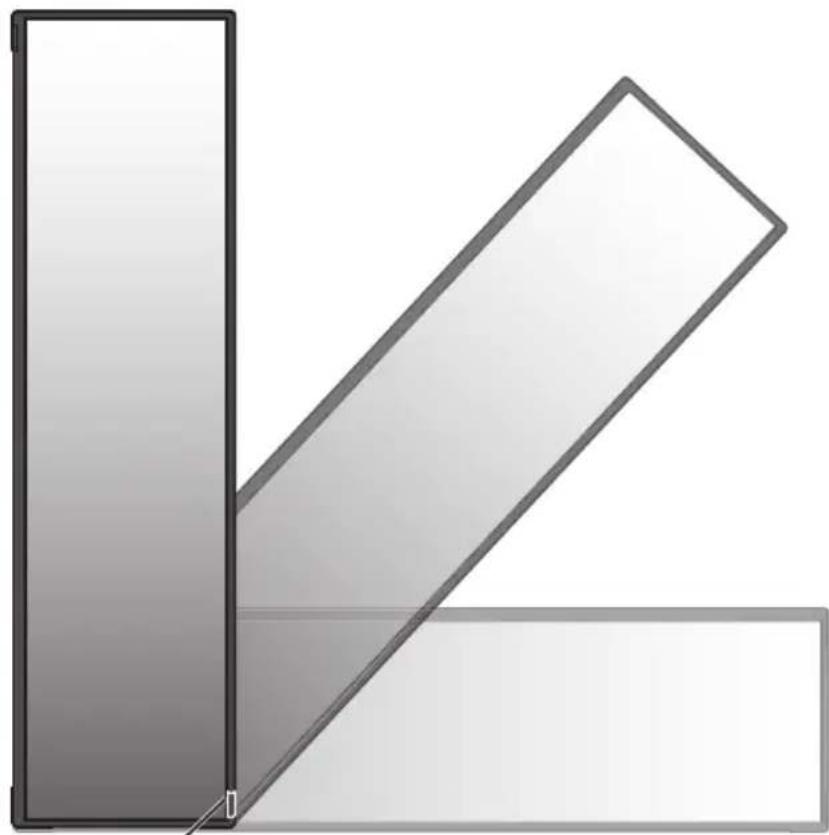

Ausrichtung

- Wenn Sie den Monitor im Hochformat verwenden, sollte er im Uhrzeigersinn gedreht werden, sodass die rechte Seite zur oberen Seite wird und sich die linke Seite am unteren Rand befi ndet. Damit stellen Sie die ordnungsgemäße Belüftung sicher und verlängern die Lebensdauer des Monitors. Eine unzureichende Belüftung kann die Lebensdauer des Monitors verkürzen.

Fernbedienungssensor und Betriebsanzeige

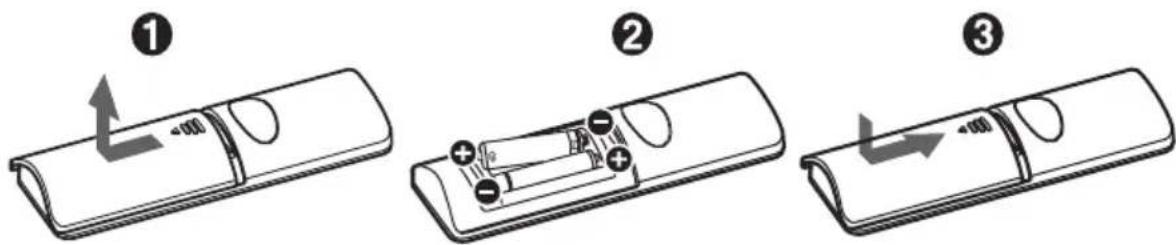

Legen Sie die Batterien in die Fernbedienung ein.

Die Fernbedienung benötigt zwei 1,5V-Micro-Batterien (AAA).

So legen Sie Batterien ein bzw. tauschen diese aus:

1. Drücken Sie auf die Abdeckung, und schieben Sie sie auf.
2. Legen Sie die Batterien entsprechend der Markierungen (+) und (−)-im Gehäuse ein.
3. Bringen Sie die Abdeckung wieder an.

NEC empfiehlt die Verwendung folgender Batterien:

⚠ VORSICHT: Die falsche Verwendung von Batterien kann dazu führen, dass diese auslaufen oder explodieren.

• Legen Sie Micro-Batterien (AAA) so ein, dass die Markierungen (+) und (−) auf den Batterien mit den entsprechenden Markierungen im Batteriefach übereinstimmen.
• Verwenden Sie nicht zur gleichen Zeit verschiedene Batteriemarken.
• Verwenden Sie nicht zur gleichen Zeit alte und neue Batterien. Dies kann zur Verkürzung der Batterielebensdauer oder zum Auslaufen der Batterieflüssigkeit führen.
• Entfernen Sie leere Batterien umgehend, um ein Auslaufen der Batteriesäure in das Batteriefach zu vermeiden.
• Berühren Sie ausgelaufene Batteriesäure nicht, da diese Ihrer Haut schaden kann.

HINWEIS: Wenn Sie wissen, dass Sie die Fernbedienung längere Zeit nicht benutzen werden, sollten Sie die Batterien herausnehmen.

Índice

WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Abänderungen)

Entsorgung alter Geräte: In der Europäischen Union

Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Befolgen Sie bei der Entsorgung

solcher Produkte bitte die Richtlinien der örtlichen Behörden bzw. erfragen Sie diese bei dem Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie ggf. gemäß den geltenden Vorschriften und Gesetzen bzw. einer entsprechenden Vereinbarung. Die Kennzeichnung elektrischer und elektronischer Produkte gilt möglicherweise nur in den derzeitigen Mitgliedstaaten der Europäischen Union.

Außerhalb der Europäischen Union

Außerhalb der Europäischen Union informieren Sie sich bitte bei den zuständigen örtlichen Behörden über die ordnungsgemäße Entsorgung elektrischer und elektronischer Geräte.

Für die EU: Der durchgestrichene Abfallbehälter bedeutet, dass verbrauchte Batterien nicht über den allgemeinen Hausmüll entsorgt werden dürfen. Es gibt ein getrenntes Sammelsystem für Altbatterien, um die ordnungsgemäße Behandlung und Wiederverwertung entsprechend den geltenden Vorschriften zu ermöglichen.

Gemäß der Richtlinie 2006/66/EG dürfen Batterien nicht auf ungeeignete Weise entsorgt werden. Die Batterie muss getrennt durch einen örtlichen Entsorger gesammelt werden.
