使用説明書 LMD-232W SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

CE

LMD-152

LMD-172W

LMD-232W/212

LMD-322W

安全のために

ソニーのモニターは正しく使用すれば事故が起きないように、安全には十分配慮して設計されています。しかし、内部に非常に高い電圧を使用しているので、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。 事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4～6 ページの注意事項をよくお読みください。製品全般の安全上の注意事項が記されています。

7 ページの「使用上のご注意」も併せてお読みください。

定期点検をする

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス窓口担当者または営業担当者にご相談ください。

故障したら使わない

すぐに、お買い上げ店またはソニーのご相談窓口にご連絡ください。

万一、異常が起きたら

・煙が出たら
・異常な音、においがしたら
・ 内部に水、異物が入ったら
製品を落としたり、キャビネットを破損したときは

①電源を切ります。
②電源コードや接続ケーブルを抜きます。
③お買い上げ店またはソニーのご相談窓口までご相談ください。

警告表示の意味

この取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

目次

使用上のご注意 ……7

液晶画面について 7

輝点・滅点について 7

お手入れのしかた 7

周囲に十分なスペースをとる（LMD-322W）……7

廃棄するときは 8

主な特長 8

各部の名称と働き 9

LMD-152/172W/232W/212 9

前面/底面 9

裏面 9

LMD-322W 9

前面/底面 9

裏面 10

電源コードの接続 10

保証書とアフターサービス ...... 10

保証書 10

アフターサービス 10

主な仕様 11

寸法図……i

この取扱説明書について

本書は以下の LCD モニターについて説明しています。

· LMD - 152
LMD-172W
LMD-232W
· LMD - 212
LMD-322W

上記機種で説明が異なる場合は、別々に説明してありますので該当する部分をお読みください。

警告

火災
感電

下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。

禁止

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が人ったときは、すぐに電源を切り、電源コードや接続ケーブルを抜いて、お買い上げ店またはソニーのご相談窓口にご相談ください。

禁止

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所に設置すると、火災や感電の原因となります。

この取扱説明書に記されている使用条件以外の環境での使用は、火災や感電の原因となることがあります。

禁止

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

• 設置時に、製品と壁やラック、棚などの間に、はさみ込まない。
• 電源コードを加工したり、傷つけたりしない。
• 重いものをのせたり、引っ張ったりしない。
  ・熱器具に近づけたり、加熱したりしない。
• 電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、お買い上げ店またはソニーのご相談窓口に交換をご依頼ください。

指示

規定の電源電圧で使う

この取扱説明書に記されている電源電圧でお使いください。規定外の電源電圧でのご使用は火災や感電の原因となります。

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

指示

指定された電源コード、接続ケーブルを使う

付属の、あるいは取扱説明書に記されている電源コード、接続ケーブルを使わないと、感電や故障の原因となることがあります。他の電源コードや接続ケーブルを使用する場合は、お買い上げ店またはソニーのご相談窓口にご相談ください。

水ぬれ禁止

水のある場所に設置しない

水が人ったり、ぬれたりすると、火災や感電の原因となることがあります。雨天や降雪中、海岸や水辺での使用は特にご注意ください。

禁止

不安定な場所に設置しない

ぐらついた台の上や傾いたところなどに設置すると、モニターが落ちたり、倒れたりして、けがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。

分解禁止

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏蓋を開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はお買い上げ店またはソニーのサービス窓口にご依頼ください。

禁止

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。風通しをよくするために次の項目をお守りください。

・密閉された狭い場所に押し込まない。
- 毛足の長い敷物（じゅうたんや布団など）の上に設置しない。
・布などで包まない。
・あお向けや横倒し、逆さまにしない。

感電

高圧に注意する

サービスマン以外の方は裏ぶたを開けないでください。内部には高電圧部品が数多くあり、万一触ると危険です。

禁止

直射日光の当たる場所や熱器具の近くに設置・保管しない

内部の温度が上がり、火災や故障の原因となることがあります。 真夏の、窓を閉め切った自動車内では 50 ℃ を越えることがありますので、ご注意ください。

スラグをコン セントから抜く

お手入れの際は、電源を切って電源 プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

指示

設置は専門の工事事業者に依頼する

設置については、必ずお買い上げ店またはソニーの業務用製品ご相談窓口にご相談ください。

壁面や天井などへの設置は、本機と取り付け金具を含む重量に充分耐えられる強度があることをお確かめください。充分な強度がないと、落下して、大けがの原因となります。

また、一年に一度は、取り付けがゆるんでないことを点検してください。

ぬれ手禁止

ぬれた手で電源プラグに触らない

ぬれた手で電源プラグの抜き差しをすると、 感電の原因となることがあります。

指示

移動させるときは電源コード、接続ケーブルを抜く

接続したまま移動させると、電源コードや接続ケーブルが傷つき、火災や感電の原因となることがあります。

注意

重いモニターは2人以上で開梱、運搬する（LMD-322W）

モニターは見た日より重量があります。開梱、運搬はけがや事故を防ぐため必ず2人以上で行ってください。1人で行うと腰を痛めることがあります。

指示

定期的に内部の掃除を依頼する

長い間掃除をしないと内部にホコリがたまり、火災や感電の原因となることがあります。1年に1度は、内部の掃除をお買い上げ店またはソニーのご相談窓口にご依頼ください（有料）。

特に、湿気の多くなる梅雨の前に掃除をすると、より効果的です。

禁止

DC IN 端子に規格以外の入力電圧をかけない (LMD-152/172W/232W/212)

DC IN 端子に規格以外の人力電圧をかけると火災や感電の原因となることがあります。

注意

密閉環境に設置する際は注意する

本機をラックや棚に収納した際、上下および周辺の機器により機器周辺の通風が妨げられ動作温度が上がり、故障や発熱の原因となる可能性があります。

本機の動作条件温度 0 ℃から 35 ℃を保つように上下および周辺機器との隙間を充分にとり、通気孔の確保や通気ファンの設置などの配慮をしてください。

アース線を 接続せよ

安全アースを接続する（LMD-322W）

安全アースを接続しないと、感電の原因となることがあります。

次の方法でアースを接続してください。

プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。

安全アースを取り付けることができない場合は、ソニーのサービス担当者または営業担当者にご相談ください。

指示

電源コードのプラグおよびコネクターは突きあたるまで差し込む(LMD-322W)

まっすぐに突きあたるまで差し込まないと火災や感電の原因となります。

禁止

衝撃を与えない (LMD-322W)

本機の前面にガラスを使用しているため衝撃を与えるとガラスが割れ、けがの原因となることがあります。

指示

コード類は正しく配置する

電源コードや接続ケーブルは、足に引っかけると本機の落下や転倒などにより、けがの原因となることがあります。十分に注意して接続、配置をしてください。

使用上のご注意

液晶画面について

• 液品画面を太陽にむけたままにすると、液晶画面を痛めてしまいます。窓際や室外に置くときなどはご注意ください。
• 液品画面を強く押したり、ひっかいたり、上にものを置いたりしないでください。画面にムラが出たり、液晶パネルの故障の原因になります。
• 寒い所でご使用になると、横縞が見えたり、画像が尾を引いて見えたり、画面が暗く見えたりすることがありますが、故障ではありません。温度が上がると元に戻ります。
• 静止画を継続的に表示した場合、残像を生じることがありますが、時間の経過とともに元に戻ります。
• 使用中に画面やキャビネットがあったかくなることがありますが、故障ではありません。

輝点・滅点について

画面上に常時点灯している輝点（赤、青、緑など）や減点がある場合があります。

液品パネルは非常に精密な技術で作られており、99.99%以上の有効画素がありますが、ごくわずかの画素欠けや常時点灯する画素があります。

お手入れのしかた

お手入れをする前に、必ず電源プラグをコンセントから抜いてください。

モニター画面のお手入れについて

モニターの画面は反射による映り込みを抑えるため、特殊な表面処理を施してあります。誤ったお手入れをした場合、性能を損なうことがありますので、以下のことをお守りください。

・スクリーン表面についた汚れは、クリーニングクロスやメガネ拭きなどの柔らかい布で軽く拭いてください。
- 汚れがひどいときは、クリーニングクロスやメガネ拭きなどの柔らかい布に水を少し含ませて、拭きとってください。
アルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入り洗浄剤、化学ぞうきんなどはスクリーン表面を傷めますので、絶対に使用しないでください。

外装のお手入れについて

• 乾いた柔らかい布で軽く拭いてください。汚れがひどいときは、薄い中性洗剤溶液を少し含ませた布で拭きとり、乾いた布でカラ拭きしてください。
  アルコールやベンジン、シンナー、殺虫剤をかけると、表面の仕上げを傷めたり、表示が消えてしまうことがあるので、使用しないでください。
  ・布にゴミが付着したまま強く拭いた場合、傷が付くことがあります。
• ゴムやビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

周囲に十分なスペースをとる（LMD-322W）

- 内部の温度上昇を防ぐため、ディスプレイの周囲に以下に示す以上の距離をあけてください。

前面

15 15

单位：cm

側面

单位：cm

廃棄するときは

一般の廃棄物と一緒にしないでください。

ごみ廃棄場で処分されるごみの中にモニターを捨てないでください。

本機の蛍光管の中には水銀が含まれています。破棄の際は、地方自治体の条例または規則に従ってください。

ご注意

・本機には冷却用 FAN が内蔵されています。

「ファンエラー（MEU）」または「ファンエラー（LMD）」という警告が表示された場合は、電源を切り、お買い上げ店またはソニーのサービス窓口にご連絡ください。

- PC 入力時に、ノイズが現れた場合は垂直周波数（リフレッシュレート）を変更してください。

- 周囲との温度差でキャビネットが伸縮し、「ピシッ」という音が出ることがありますが本機に影響はありません。

・ 本機は MEU-WX2 と組み合わせてお使いください。

本機裏面の通風孔は定期的にお手入れをしてください。ゴミやほこりにより、冷却装置が正常に動作しないことがあります。

- 低温時に電源を投入した際、画面全体の輝度安定に 1 時間程度のウォーミングアップを必要とする場合があります。(LMD-212 のみ)

主な特長

LMD-172W は 17 型、LMD-232W は 23 型、LMD-322W は 32 型ワイドスクリーン LCD モニターで、LMD-152 は 15 型、LMD-212 は 21 型 LCD モニターです。

高性能 LCD パネル

高輝度、高コントラスト、応答速度の速い LCD パネルの採用および広い視野角特性により、様々な照明環境で鮮明に映像を再現できます。

ラックマウント機能（LMD-152/172W/212）

LMD-152、LMD-172W、LMD-212 は別売りのマウンティングブラケット MB-524、MB-522A または MB-523 を使って EIA19 インチラックマウントに標準で搭載できます。 放送中継車など限られた設置環境に、より多くの機器を搭載可能にした省スペース設計です。

別売りチルト機構付きモニタースタンド

LMD-152、LMD-172W、LMD-232W、LMD-212 は別売りのモニタースタンド SU-558 に、LMD-322W は、別売りのフロアスタンド SU-559 に標準搭載できます。SU-558 はチルト機構や高さ調整機能付きなので、他の機器と画面の位置を揃えて並べられ、視野の移動を少なくすることができます。

軽量薄型

軽量薄型設計のため放送中継車への重量負荷が軽減され、より広い作業空間が得られます。

3 色タリーランプ（LMD-322W を除く）

赤、緑、アンバーと 3 色表示できるタリーランプを搭載。 放送中かどうかなど各入力画像のモニタリング状態を瞬 時に把握できます。

各部の名称と働き

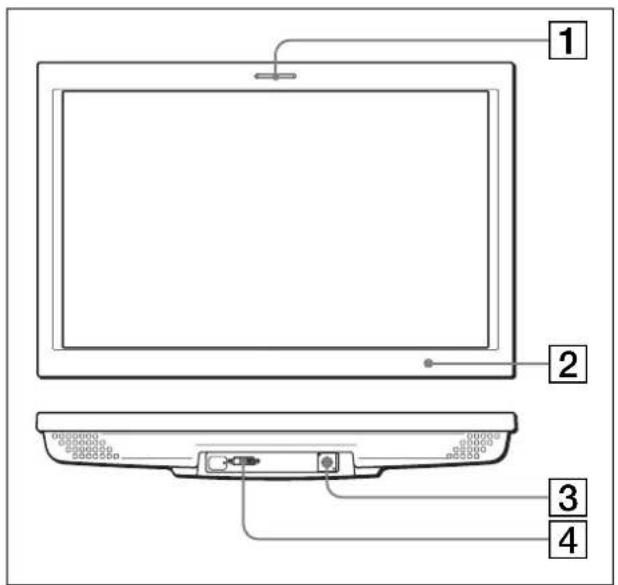

LMD-152/172W/232W/212

前面/底面

入力画面のモニター状態を色によって表示することができます。

入力信号によって、赤、緑、アンバーで点灯します。

2 POWER(電源) インジケーター

節電モード時には、アンバー色で点灯します。

電源を入れると約 15 秒間インジケーターがアンバー色に点灯し、次に緑色に点灯します。緑色に点灯した直後に映像が画面に出ます。

3DC IN ジャック

付属のケーブルを使って、DC16.5V を供給します。

DC12V を供給する場合もあります。(LMD-152/172Wのみ)

ご注意

ディスプレイへの DC 電源供給は、必ず MEU-WX2（マルチフォーマットエンジン）から行ってください。

4 DISPLAY SIGNAL IN( ディスプレイ入力) 端子

DVI 1.0 に準拠した VGA、XGA（LMD-152/212）または WXGA（LMD-172W/232W）信号の人力ができます。

ご注意

ケーブルを接続する前には、必ず電源を切ってください。

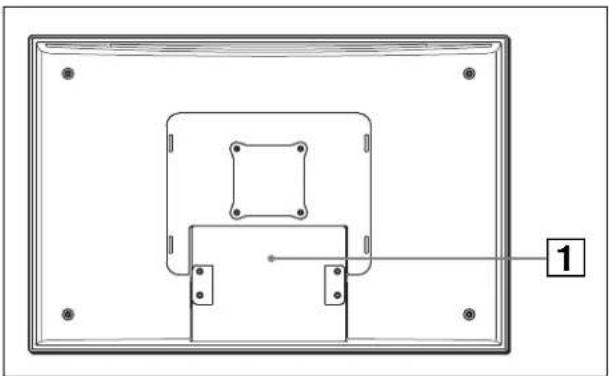

裏面

別売りのモニタースタンド SU-558 を取り付けます。

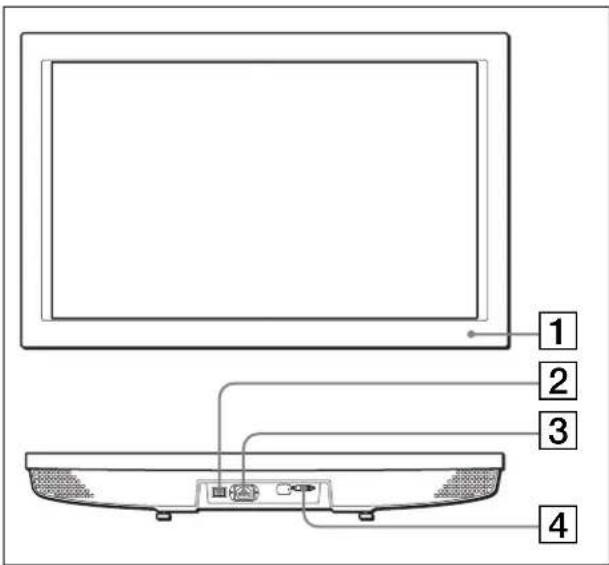

LMD-322W

前面/底面

1 2 3 4

1 POWER(電源) インジケーター

節電モード時には、アンバー色で点灯します。

電源を入れると約 15 秒間インジケーターがアンバー色に点灯し、次に緑色に点灯します。緑色に点灯した直後に映像が画面に出ます。

2 電源スイッチ

本機の主電源をオン / オフします。このスイッチをオンすると、本機に電源が供給され POWER インジケーターが点灯します。

3 AC IN ソケット

付属の電源コードをつなぎます。

④ DISPLAY SIGNAL IN(ディスプレイ入力)端子

DVI 1.0 に準拠した VGA または WXGA 信号の人力ができます。

ご注意

ケーブルを接続する前には、必ず電源を切ってください。

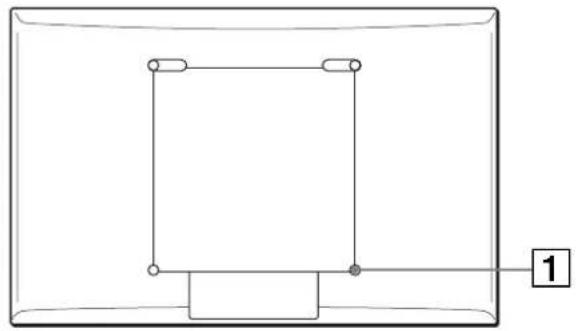

裏面

別売りのフロアスタンド SU-559 を取り付けます。

電源コードの接続

1 電源コードを底面の AC IN ソケットに差込み、AC プラグホルダー（付属）を電源コードに取り付ける。

AC IN ソケット 電源コード AC プラグホルダー

2 AC プラグホルダーをスライドさせて、本体側の AC IN ソケットカバーにはめ込む。

AC IN ソケットカバー

電源コードをはずすには

AC プラグホルダーのつめをはさみ、ロックを解除してからプラグをつかみ、電源コードをはずしてください。

保証書とアフターサービス

保証書

この製品には保証書が添付されていますので、お買い上げの際お受け取りください。
- 所定事項の記載内容をお確かめのうえ、大切に保存してください。

アフターサービス

調子が悪いときはまずチェックを

この説明書をもう一度ご覧になってお調べください。

それでも具合の悪いときはサービスへ

お買い上げ店、または添付の保証書の「ソニー業務用製品ご相談窓口のご案内」にあるソニーサービス窓口にご相談ください。

保証期間中の修理は

保証書の記載内容に基づいて修理させていただきます。 詳しくは保証書をご覧ください。

保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理をさせていただきます。

主な仕様

画像系

LMD-152

LCD パネル a-Si TFT アクティブマトリックス

画面サイズ 15 型

304 × 228 × 380mm(幅×高さ×対角)

解像度 1024 × 768 ドット

有效画素率 99.99%

視野角 85°/85°/85°/85°(typical)

(上 / 下 / 左 / 右コントラスト 10:1)

アスペクト 4:3

表示色 16,770,000

LMD-172W

LCD パネル a-Si TFT アクティブマトリックス

画面サイズ 17 型

364 × 218 × 424mm(幅×高さ×対角)

解像度 1280 × 768 ドット

有効画素率 99.99%

視野角 85°/85°/85°/85°(typical)

(上 / 下 / 左 / 右コントラスト 10:1)

アスペクト 15:9

表示色 16,770,000

LMD-232W

LCD パネル a-Si TFT アクティブマトリックス
画面サイズ 23 型
	501 × 301 × 584mm(幅×高さ×対角)

解像度 1280 × 768 ドット

有効画素率 99.99%

視野角 85°/85°/85°/85°(typical)

(上 / 下 / 左 / 右コントラスト 10消費電力 LMD-152:29W

アスペクト 15:9

表示色 16,770,000

LMD-212

LCD パネル a-Si TFT アクティブマトリックス
画面サイズ 21 型
	430 × 323 × 538mm
	(幅×高さ×対角)

解像度 1024 × 768 ドット

有効画素率 99.99%

視野角 85°/85°/85°/85°(typical)

(上 / 下 / 左 / 右コントラスト 10:1)

アスペクト 4:3

表示色 16,770,000

LMD-322W

LCD パネル a-Si TFT アクティブマトリックス

画面サイズ 32 型

687 × 412 × 802mm(幅×高さ×対角)

解像度 1280 × 768 ドット

有效画素率 99.99%

視野角 85°/85°/85°/85°(typical)

(上 / 下 / 左 / 右コントラスト 10:1)

アスペクト 15:9

表示色 16,770,000

入力

ディスプレイ人力端子

DVI-D × 1

信号フォーマット

ドットクロック周波数 / 水平周波数 / 垂直周波数：

25.175MHz/31.469kHz/59.941Hz (VGA)

XLR4（オス）× 1（LMD-152/172W/232W/212）

一般

電源 LMD-152:DC12/16.5V、2.4/1.7A

LMD-172W : DC12/16.5V、4.4/3.0A

LMD-232W : DC16.5V、3.9A

LMD-212: DC16.5V、5.1A

LMD-322W : AC100 \~ 240V、50/60Hz、 1.2A \~ 0.6A

LMD-172W : 53W

LMD-232W : 65W

LMD-212:84W

LMD-322W : 120W

湿度 30 \~ 80% (結露のないこと)

気圧 700\~1,060hPa

保存／输送条件 温度-10～+40℃

湿度 0 \~ 80%

気圧 700\~1,060hPa

最大外形寸法 LMD-152：約 379 × 297 × 70 mm（幅 × 高さ×奥行き）

LMD-172W: 約 441 × 294 × 76 mm (幅×高さ×奥行き)

LMD-232W: 約 563 × 372 × 78 mm (幅×高さ×奥行き)

LMD-212: 約 515 × 409 × 81 mm (幅 × 高さ × 奥行き)

LMD-322W: 約 790 × 512 × 94 mm (幅×高さ×奥行き)

寸法図は巻末 i \~ v をご覧ください。

質量 LMD-152: 約 4.0 kg

LMD-172W : 約 4.8 kg

LMD-232W : 約 6.4 kg

LMD-212: 約 6.7 kg

LMD-322W : 約 17.6 kg

付属品 ディスプレイ専用ケーブル (1)

(LMD-152/172W/232W/212: SONY, 1-827-952-XX)

(LMD-322W: SONY, 1-829-699-XX)

保証書 (1)

取扱説明書 (1)

AC 電源コード (1) (LMD-322W)

AC ブラグホルダー (1) (LMD-322W)

別売りアクセサリー

モニタースタンド SU-558 (LMD-152/172W/232W/212)

フロアスタンド SU-559 (LMD-322W)

マウンティングブラケット MB-522A (LMD-172W)

マウンティングブラケット MB-523 (LMD-212)

マウンティングブラケット MB-524 (LMD-152)

ディスプレイインターフェースケーブル SMF-600（10m）ケーブル

本機は「JIS C 61000-3-2 適合品」です。（LMD-322W）

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

この装置は、情報処理装置等電波障害自主規制協議会(VCCI)の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。
