使用説明書 FWDS42E1 SONY

Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この取扱説明書には、事故を防ぐための重要な注意事項と製品の取 り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、 にお使いください。お読みになったあとは、いつでも見 られるところに必ず保管してください。 FWD-S42E1

ソニー製品は安全に充分配慮して設計されています。しかし、電気 製品は、まちがった使いかたをすると、火災や感電などにより死亡 や大けがなど人身事故につながることがあり、危険です。 事故を防ぐために次のことを必ずお守りください。 4 〜 8 ページの注意事項をよくお読みください。 9 ページの「本機の性能を保持するために」もあわせてお読みくだ

長期間安全に使用していただくために、定期点検を実施することを おすすめします（有料）。点検の内容や費用については、ソニーの サービス窓口にご相談ください。 すぐに、お買い上げ店またはソニーのサービス窓口にご連絡くださ

1 ディスプレイの電源を切る。 2 ディスプレイの電源コードや

3 お買い上げ店またはソニーの サービス窓口に連絡する。 この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使 用することを目的としていますが、この装置がラジオやテレビジョン受 信機に近接して使用されると、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱いをしてください。

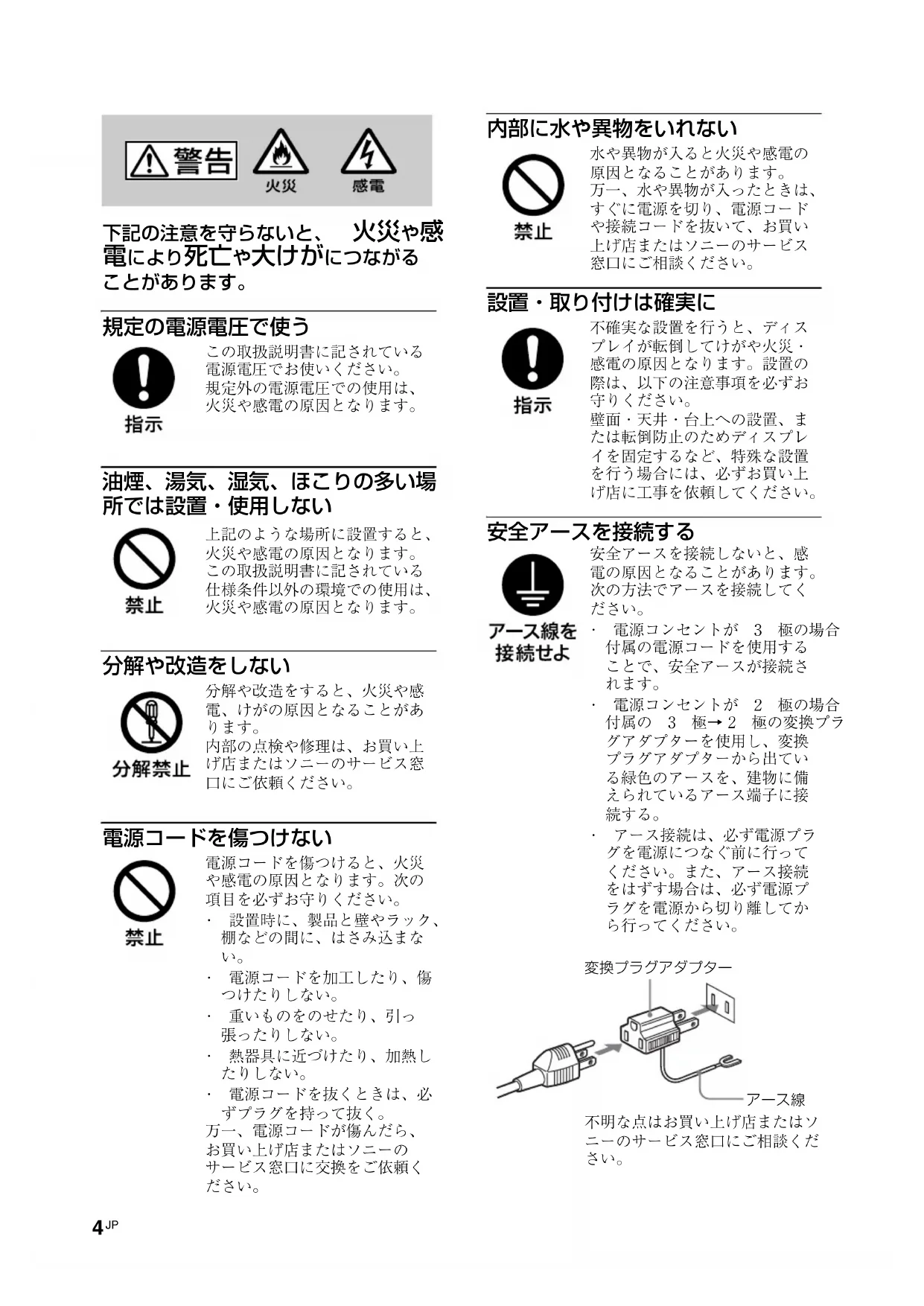

取扱説明書および製品で は、次のような表示をして います。表示の内容をよく 理解してから本文をお読み

この表示の注意事項を守ら ないと、火災や感電などに より死亡や大けがなど人身 事故につながることがあり

この表示の注意事項を守ら ないと、感電やその他の事 故によりけがをしたり周辺 の物品に損害を与えたりす

この取扱説明書に記されている 電源電圧でお使いください。 規定外の電源電圧での使用は、 火災や感電の原因となります。 油煙、湯気、湿気、ほこりの多い場 所では設置・使用しない 上記のような場所に設置すると、 火災や感電の原因となります。 この取扱説明書に記されている 仕様条件以外の環境での使用は、 火災や感電の原因となります。

分解や改造をすると、火災や感 電、けがの原因となることがあ

内部の点検や修理は、お買い上 げ店またはソニーのサービス窓

電源コードを傷つけない 電源コードを傷つけると、火災 や感電の原因となります。次の 項目を必ずお守りください。 ･ 設置時に、製品と壁やラック、 棚などの間に、はさみ込まな

･ 電源コードを抜くときは、必 ずプラグを持って抜く。 万一、電源コードが傷んだら、 お買い上げ店またはソニーの サービス窓口に交換をご依頼く

内部に水や異物をいれない 水や異物が入ると火災や感電の 原因となることがあります。 万一、水や異物が入ったときは、 すぐに電源を切り、電源コード や接続コードを抜いて、お買い 上げ店またはソニーのサービス 窓口にご相談ください。 設置・取り付けは確実に 不確実な設置を行うと、ディス プレイが転倒してけがや火災・ 感電の原因となります。設置の 際は、以下の注意事項を必ずお

壁面・天井・台上への設置、ま たは転倒防止のためディスプレ イを固定するなど、特殊な設置 を行う場合には、必ずお買い上 げ店に工事を依頼してください。

安全アースを接続しないと、感 電の原因となることがあります。 次の方法でアースを接続してく

･ 電源コンセントが 3 極の場合 付属の電源コードを使用する ことで、安全アースが接続さ

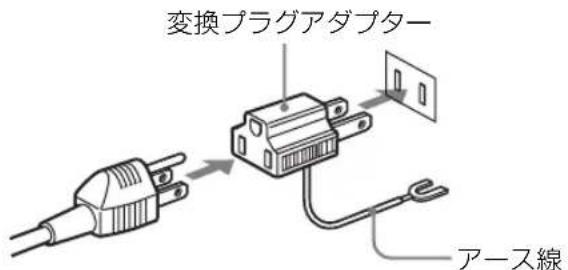

･ 電源コンセントが 2 極の場合 付属の 3 極→2 極の変換プラ グアダプターを使用し、変換 プラグアダプターから出てい る緑色のアースを、建物に備 えられているアース端子に接

･ アース接続は、必ず電源プラ グを電源につなぐ前に行って ください。また、アース接続 をはずす場合は、必ず電源プ ラグを電源から切り離してか

不明な点はお買い上げ店またはソ ニーのサービス窓口にご相談くだ

機器を使用中または使用直後に は上面や側面が高温になってい るため、やけどをすることがあ

使用中および電源を切るまたは スタンバイした状態から 10 分間 は触れないでください。 下記の注意を守らないと、 けがをし

ディスプレイは見た目より重量 があります。開梱・運搬は、け がや事故を防ぐため、必ず 2 人 以上で行ってください。1 人で行 うと腰を痛めることがあります。

ディスプレイを運ぶときは、ス ピーカー部分を持たず、必ず本 体または本体にある取っ手部分 を持ってください。スピーカー がディスプレイからはずれて落 下し、けがの原因となることが

ぬれた手で電源プラグをさわらない ぬれた手で電源プラグを抜き差 しすると、感電の原因となるこ

水のある場所に設置しない 水が入ったり、ぬれたりすると、 火災や感電の原因となることが あります。雨天や降雪中、海岸 や水辺での使用は特にご注意く

不安定な場所に設置しない ぐらついた台の上や傾いたとこ ろなどに設置すると、ディスプ レイが落ちたり、倒れたりして、 けがの原因となることがありま

また、設置・取り付け場所の強 度を充分にお確かめください。

電源コードや接続ケーブルを接 続するときは、電源を切ってく ださい。感電や故障の原因とな

付属の、あるいは取扱説明書に 記されている電源コード、接続 ケーブルを使わないと、感電や 故障の原因となることがありま

ほかの電源コードや接続ケーブ ルを使用する場合は、お買い上 げ店またはソニーのサービス窓

通風孔をふさぐと内部に熱がこ もり、火災や故障の原因となる ことがあります。風通しをよく するために次の項目をお守りく

･ 毛足の長い敷物（じゅうたん や布団など）の上に設置しな

･ 布などで包まない。 ･ あお向けや逆さまにしない。 設置時には転倒防止処置を行う 本機を据え置きする際には、万 一の場合に備え、転倒防止処置

内部の温度が上がり、火災や故 障の原因となることがあります。 電源コードのプラグおよびコネク ターは突き当たるまで差し込む まっすぐに突き当たるまで差し 込まないと、火災や感電の原因

電源を接続したままお手入れを すると、感電の原因となること

接続したまま移動させると、電 源コードや接続ケーブルが傷つ き、火災や感電の原因となるこ

定期的に内部の掃除を依頼する 長い間、掃除をしないと内部に ホコリがたまり、火災や感電の 原因となることがあります。1 年 に 1 度は、内部の掃除をお買い 上げ店またはソニーのサービス 窓口にご依頼ください（有料）。 特に、湿気の多くなる梅雨の前 に掃除をすると、より効果的で

人が通行するような場所に置かない コード類は正しく配置する 電源コードや信号ケーブルは、 足に引っかけると製品の落下や 転倒などによりけがの原因とな ることがあります。人が踏んだ り、引っかけたりするような恐 れのある場所を避け、十分注意 して接続・配置してください。 コード類は正しく配置する 電源コードや接続ケーブルは、 足に引っかけると本機の落下や 転倒などによりけがの原因とな

変換プラグアダプターのアース キャップは幼児の手の届かないとこ

万一、誤って飲み込んだときは、 窒息する恐れがありますので、 ただちに医師にご相談ください。7

液漏れ・破裂・発熱による大けがや 失明を避けるため、下記の注意事項 を必ずお守りください。

により、死亡や大けがなどの人身事 故になることがあります。 電池の液が漏れたときは

電池の液が目に入ったり、身体や 衣服につくと、失明やけが、皮膚 の炎症の原因となることがありま す。液の化学変化により、時間が たってから症状が現れることがあ

液が目に入ったときは、目をこす らず、すぐに水道水などのきれい な水で充分洗い、ただちに医師の 治療を受けてください。 液が身体や衣服についたときは、 すぐにきれいな水で充分洗い流し てください。皮膚の炎症やけがの 症状があるときは、医師に相談し

使用済みの電池は、地域の ルールに従って処分してく

電池を火の中に入れない、 加熱・分解・改造・充電 しない、水でぬらさない 破裂したり、液が漏れたりして、 けがややけどの原因となることが

電池は飲み込むと、窒息や胃など への障害の原因となることがあり

万一、飲み込んだときは、ただち に医師に相談してください。

り、けがをしたり周辺の物品に損害 を与えたりすることがあります。 指定以外の電池を使わな い、新しい電池と使用し た電池または種類の違う

電池の性能の違いにより、破裂し たり、液が漏れたりして、けがや やけどの原因となることがありま

マンガン電池をお使いください。 電池の品番を確かめ、お使いくだ

＋と−を逆に入れると、ショート して電池が発熱や破裂をしたり、 液が漏れたりして、けがややけど の原因となることがあります。 機器の表示に合わせて、正しく入

使い切ったときや、長時 間使用しないときは、電

電池を入れたままにしておくと、 過放電により液が漏れ、けがやや けどの原因となることがあります。 リモコンのフタを開けて

リモコンのフタを開けたまま使用 すると、漏液、発熱、発火、破裂 などの原因となることがあります。 マンガン電池を使用し、フタを閉 めて使用してください。8

アースの接続は、必ず電源プラグを電源コンセ ントへ接続する前に行ってください。アース接 続を外す場合は、必ず電源プラグを電源コンセ ントから抜いて行ってください。

設置の際には、容易にアクセスできる固定配線 内に専用遮断装置を設けるか、使用中に、容易 に抜き差しできる、機器に近いコンセントに電 源プラグを接続してください。 万一、異常が起きた際には、専用遮断装置を切 るか、電源プラグを抜いてください。

日本国内で使用する電源コードセットは、電 気用品安全法で定める基準を満足した承認品 が要求されます。ソニー推奨の電源コード セットをご使用ください。9

お手入れをする前に、必ず電源プラグをコンセ ントから抜いてください。 画面のお手入れについて ディスプレイの表面が傷つくことがありますの で、硬いものでこすったり、たたいたり、もの をぶつけたりしないでください。 また特殊な表面処理をしてあります。誤ったお 手入れをした場合，性能を損なうことがありま すので，以下のことをお守りください。 ･ スクリーン表面についた汚れは、クリーニン グクロスやメガネ拭きなどの柔らかい布で軽

･ 汚れがひどいときは、クリーニングクロスや メガネ拭きなどの柔らかい布に水を少し含ま せて、拭きとってください。 ･ アルコールやベンジン、シンナー、酸性洗浄 液、アルカリ性洗浄液、研磨剤入り洗浄剤、 化学ぞうきんなどはスクリーン表面を傷めま すので、絶対に使用しないでください。 外装のお手入れについて ･ 乾いた柔らかい布で軽く拭いてください。汚 れがひどいときは、薄い中性洗剤溶液を少し 含ませた布で拭きとり、乾いた布でから拭き

･ アルコールやベンジン、シンナー、殺虫剤を かけると、表面の仕上げを傷めたり、表示が 消えてしまうことがあるので、使用しないで

･ 布にゴミが付着したまま強く拭いた場合、傷 が付くことがあります。 ･ ゴムやビニール製品に長時間接触させると、 変質したり、塗装がはげたりすることがあり

･ 液晶画面を太陽に向けたままにすると、液晶 画面を傷めてしまいます。窓際や室外に置く ときなどはご注意ください。 ･ 液晶画面を強く押したり、ひっかいたり、上 にものを置いたりしないでください。画面に ムラが出たり、液晶パネルの故障の原因にな

･ 寒い所でご使用になると、横縞が見えたり、 画像が尾を引いて見えたり、画面が暗く見え たりすることがありますが、故障ではありま せん。温度が上がると元に戻ります。 ･ 静止画を継続的に表示した場合、焼きつきや 残像を生じることがあります。残像は時間の 経過とともに元に戻ります。焼きつきが発生 したときは、本機のスクリーンセーバー機能 を使用するか、ビデオソフトなどの動きのあ る映像を映してください。焼きつきが軽度の ときは、次第に目立たなくなることがありま すが、一度発生した焼きつきは、完全には消

･ 使用中に画面やキャビネット、フレームがあ たたかくなることがありますが、故障ではあ

液晶画面の輝点・滅点について 本機の液晶パネルは有効画素 99.99％以上の非 常に精密度の高い技術で作られていますが、画 面上に黒い点が現れたり（画素欠け）、常時点 灯している輝点（赤、青、緑など）や滅点があ る場合があります。また、液晶パネルの特性 上、長期間ご使用の間に画素欠けが生じること もあります。これらの現象は故障ではありませ んので、ご了承の上本機をお使いください。

･ お使いになる前に、必ず動作確認を行ってく ださい。故障その他に伴う営業上の機会損失 等は保証期間中および保証期間経過後にかか わらず、補償はいたしかねますのでご了承く

･ ほかの機器と組み合わせて設置する場合、各 機器の設置位置などにより、リモコンの誤動 作や映像の乱れ、雑音などが起こることがあ ります。この場合は、お買い上げ店、または ソニーのサービス窓口にご連絡ください。10

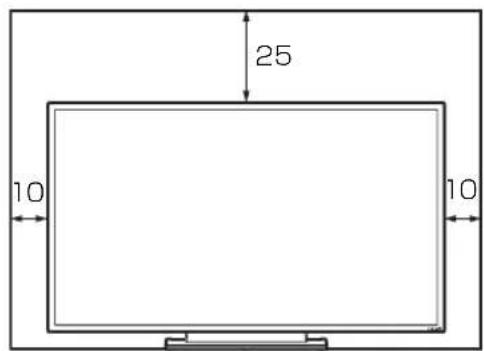

周囲に充分なスペースをとる ･ 内部の温度上昇を防ぐため、密閉状態にならないよ うにディスプレイの周囲に少なくとも下図に示す距 離をあけて、通風を確保してください。 ･ 周囲の温度は 0℃〜 40℃の範囲でご使用ください。 天井付近に設置する場合、周囲の温度は室温より高 くなることがありますのでご注意ください。 ･ スタンドを使用するときは、専用テーブルトップス タンド SU-S01（別売）をご使用ください。取り付 け方法については、テーブルトップスタンドの取扱 説明書をご覧ください。 ･ ブラケットやネジ、ボルトなどの設置機材について 特定の製品を指定することはできません。実際の設 置は、お買い上げ店またはソニーのサービス窓口に ご依頼ください。設置についてはソニーのサービス 窓口にご相談ください。 ･ 通電中は高温になる部分があり、やけどの原因とな ります。通電中やスタンバイにした直後は、本機の 上面、後面には手を触れないでください。 テーブルトップスタンドを使用する場

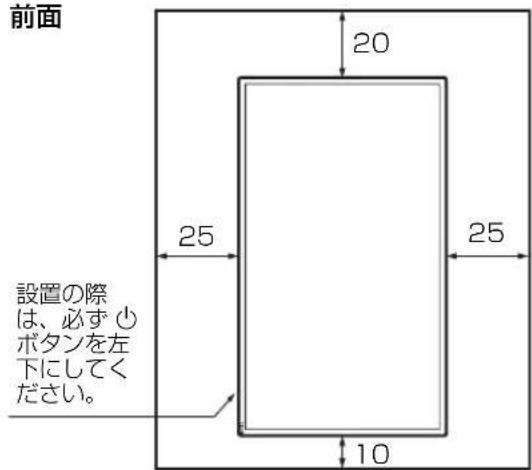

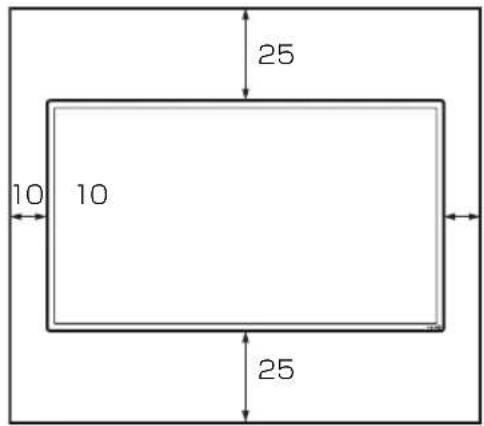

水平方向で使用する場合 垂直方向で使用する場合

･ スタンド（別売）を取り付けたままの状態で、運 搬や設置を行うときは、2 人以上で作業してくだ

･ VESA マウント対応のスタンドなどを取り付ける 場合、ネジの締め付けトルクの推奨値は 2N・m (20kgf ･ cm) です。

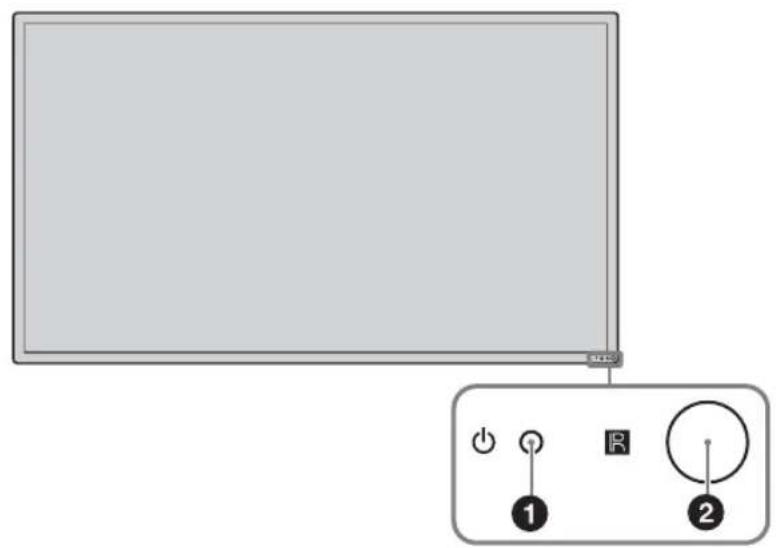

･ 本機の電源を入れると緑色に点灯します。 ･ 本機がスタンバイ状態のとき、赤色に点灯します。また PC 入力のと き、パワーセービング状態になると、インジケーターがオレンジ色に

1 インジケーターが赤色で点滅したときは、34 ページをご覧くださ

「マルチディスプレイ設定」の「LED」が「切」で、「ポジション設定」 が右下以外の場合は、ディスプレイの電源が入っていてもインジケー ターは緑点灯しません（無信号時 / 未対応信号時を除く）。 2 リモコンセンサー リモコンの受光部です。 ご注意12

1主電源スイッチ 本機設置時には「入」（ 側を押す）にします。 「切」（ 側を押す）にすると、消費電力を0Wにすることができます。 2ACIN（電源入力）ソケット 付属の電源コードをこのソケットとコンセントに接続します。21 ページ

電源コードを接続し、主電源スイッチを「入」にすると、1 インジケー ターが赤色に点灯し、本機はスタンバイ状態になります。 3SPEAKER（スピーカー）端

スピーカー SS-SPG02（別売）をこの端子に接続します。スピーカーの 接続について詳しくは、スピーカーに付属の取扱説明書をご覧の上、正 しく接続してください。 また、スピーカーコードのまとめかたは、22 ページをご覧ください。 4スピーカー取り付け位置 専用スピーカー SS-SPG02 を取り付けます。 5スタンド取り付け用穴 VESA 規格に準拠したネジ穴です。（ピッチ：400mm × 400mm， ネ ジ：M6） VESA マウント対応のスタンドなどを取り付ける場合、ネジの締め付け トルクの推奨値は 2N・m(20kgf ･ cm) です。 6専用テーブルトップスタンド取

テーブルトップスタンドSU-S01（別売）を取り付けるときに使用します。 7専用テーブルトップスタンド装

テーブルトップスタンドSU-S01（別売）を取り付けるときに外します。 81（電源） 本機の電源を入 / 切（スタンバイ）します。 主電源スイッチが「入」（ 側）の状態で操作してください。 9INPUT/ （確定） HD15(RGB/COMPONENT)IN端子、DVIIN端子、またはOPTION スロットに接続した機器からの入力信号を選びます。 の順に入力信号を切り換えます。 OPTION スロットに映像系のオプションアダプターがないときは、 OPTION をスキップします。 また、メニューで設定した内容を確定するときに使用します。 0 （音量調節 / カーソル移動） +/-/F/f スピーカーから出る音量を調節するときに使用します。また、メニュー を表示しているときは、カーソルの移動や数値などの設定をするときに

qaMENU/ （戻る） 画面にメニューを出すときに使用します。また、ひとつ前のメニュー画 面に戻るときに使用します。 qsCONTROLSOUT

ディスプレイを含む他機器の CONTROLSIN端子に接続すると、 1台のリモコンで複数の機器を操作できます。 qdREMOTE（D-sub9ピン） RS-232Cプロトコルを使って本機を遠隔操作するときに使います。 詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。 qfHD15 (RGB/COMPONENT) （D-sub15 ピン） AUDIO ( ステレオミニジャック )

HD15(RGB/COMPONENT)IN：映像機器や PC のアナログ RGB 信号出

力端子、またはコンポーネント信号出力端子と接続します。39 ページを

AUDIOIN：音声信号を入力します。映像機器や PC の音声出力端子と

コンポーネント信号を入力する際は 13、14 ピンに同期信号を入力しな いでください。画像が正しく表示されない場合があります。 qgDVI （DVI-D24 ピン） AUDIO ( ステレオミニジャック ) DVIIN：映像機器や PC などのデジタル信号出力端子と接続します。 HDCP のコンテンツ保護に対応しています。 AUDIOIN：音声信号を入力します。映像機器などの音声出力端子と接

qhOPTION スロット （VIDEO/COM ポート） 映像信号および通信機能に対応したスロットです。オプションアダプ ター（BKM-FWシリーズなど）を装着すると、本機の機能を拡張する ことができます。19 ページをご覧ください。 名称 説明15

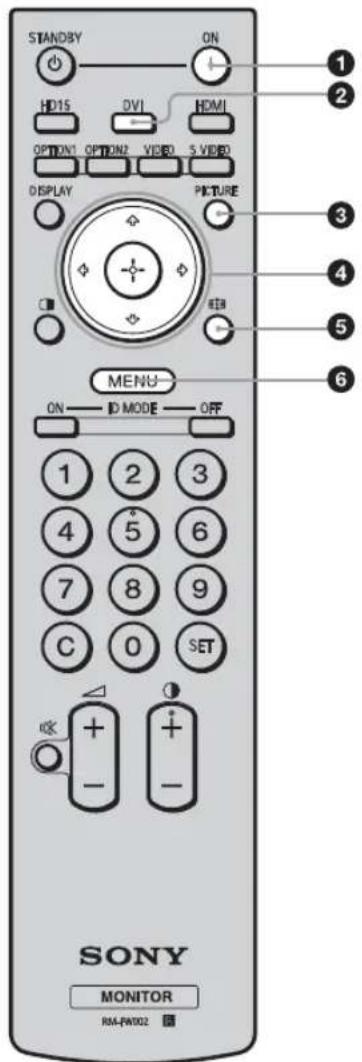

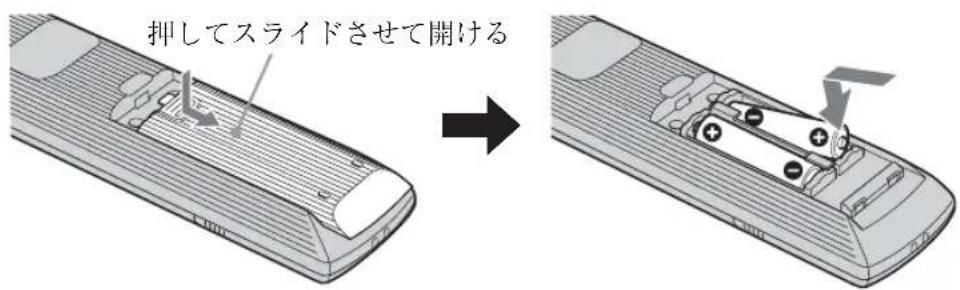

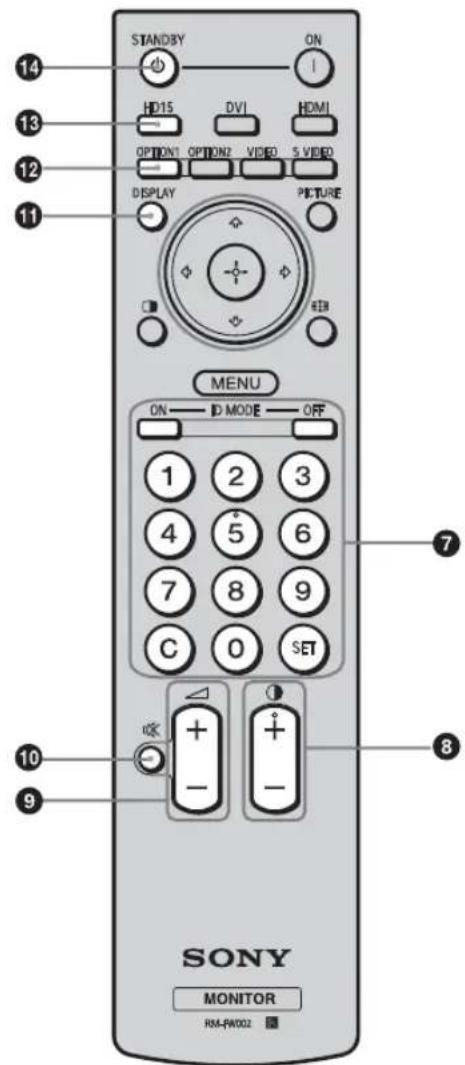

･ 数字ボタンの「5」および +/- ボタンには、凸部（突起）が付いています。操作の目印としてお使いください。 ･ 付属の単 3 形マンガン乾電池 2 本を、リモコンの電池挿入部内部の図を確認しながら、3 極と # 極を正しく入 れてください。･ 指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電池は、国または地域の法令に従って処理してください。 1 ON（電源入）ボタン 押すと電源が入ります。 本機後面にある主電源スイッチが「入」の状態で操作してく

2 DVIボタン DVI 端子に接続した機器からの入力信号を選びます。 3 PICTURE ボタン 「画質モード」を切り換えます。ボタンを押すごとに、「ダイ ナミック」、「スタンダード」、「カスタム」、「カンファレン ス」の順に切り換わります。 4 F/f/G/g/ （矢印 / 確定）ボタン F/f/G/g ボタンでメニューのカーソルを移動させたり、数 値などを設定します。 ボタンを押すと、選んだメニュー や設定した内容を確定します。 5 （ワイド切換）ボタン 画面のアスペクト比を変更します。17 ページをご覧くださ

6 MENU ボタン 画面にメニューを出すときに使用します。もう一度押すとメ ニューが消えます。23 ページをご覧ください。

本機では HDMI ボタン、OPTION ２ボタン、VIDEOボタン、SVIDEOボタン、 ボタンは使用しません。

7 IDMODE（ON/0-9/SET/C/OFF）ボタン

複数のディスプレイを使用しているとき、「インデックス番 号」を指定して、特定のディスプレイのみを操作することが

･ ON ボタン：「インデックス番号」を画面上に表示します。 ･ 0-9 ボタン：操作したいディスプレイの「インデックス番

･ SET ボタン：入力した「インデックス番号」を設定しま

･ C ボタン：入力した「インデックス番号」をクリアしま

･ OFF ボタン：通常の画面に戻ります。 18 ページをご覧ください。 8 （コントラスト）+/–ボタン 画像のコントラストを調整します。 9 （音量調節）+/–ボタン

0 （消音）ボタン 音を消します。もう一度押すと、音が出ます。 qa DISPLAY ボタン 現在選択されている入力、入力されている信号の種類および 「アスペクト」設定を画面に表示します。もう一度押すと表 示は消えます。表示された状態でしばらくたつと自動的に表

qs OPTION1 ボタン オプションアダプターを装着した際、そこに接続した機器か らの入力信号を選びます。 装着したオプションアダプターに入力が複数ある場合は、ボ タンを押すたびに入力が切り換わります。 qd HD15 ボタン

HD15(RGB/COMPONENT) 端子に接続した機器からの入力

信号を選びます。メニューの設定により RGB 信号かコン ポーネント信号の自動選択またはマニュアル選択ができま

qf 1STANDBY ボタン 押すとスタンバイ状態になります。 ご注意17

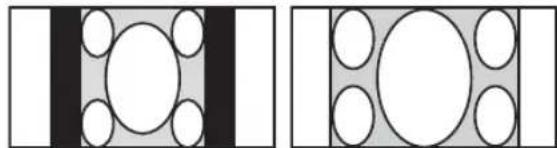

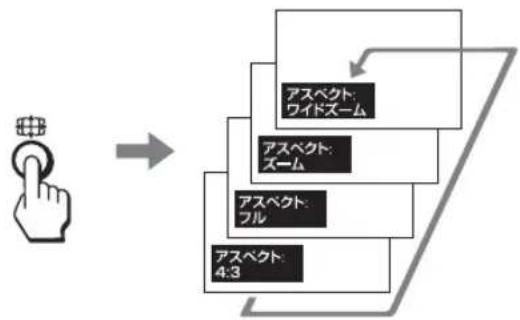

画面のアスペクト比を変更することができます。

「画面」メニューからも「アスペクト」を設定するこ とができます。27 ページをご覧ください。 ビデオ、DVD などの映像機器からの入力の場 合（PC 入力以外） 4:3 の映像ソース

PC 入力の場合 以下のイラストは解像度 1,024 × 768 の入力を

パネル解像度（1,920×1,080）より高い解像度の信号 を入力した場合、リアルはフル 1 と同じように表示し

IDMODE ボタンを使う 複数のディスプレイを使用しているとき、「イ ンデックス番号」を指定して、特定のディスプ レイのみを操作することができます。 1 ON ボタンを押す。 「インデックス番号」が、画面左下のメ ニューに黒い文字で表示されます（「イン デックス番号」は、1 から 255 の範囲で、あ らかじめ各ディスプレイに設定されていま

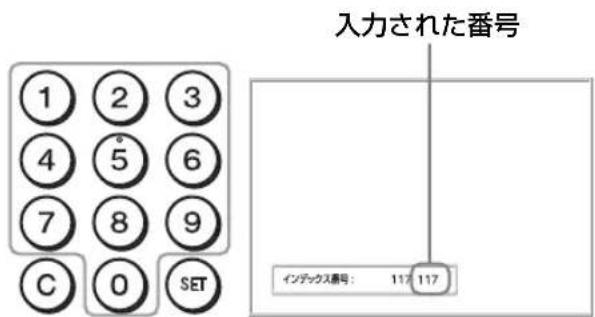

2 リモコンの 0 から 9 のボタンで、操作した いディスプレイの「インデックス番号」

すべてのディスプレイの「インデックス番 号」の右に、入力した数字が表示されます。 3 SET ボタンを押す。 選択したディスプレイの文字が緑色に変わ り、その他のディスプレイの文字は赤色に

これで特定のディスプレイ（文字が緑色に 変わったディスプレイ）のみを操作できま す（ ONボタン、1STANDBY ボタン、 および IDMODE-OFF ボタンの操作だけ は、ほかのディスプレイにも有効です）。 4 設定変更などの操作が終了したら、OFF

ディスプレイは通常の画面に戻ります。 インデックス番号を訂正するには C ボタンを押して、現在入力されている「イン デックス番号」を消去します。手順 2 に戻り、 新しい「インデックス番号」を入力します。 ちょっと一言ディスプレイの「インデックス番号」を変更するには、28 ページの「コントロール設定」の「インデックス番号」をご覧ください。 インデックス番号入力された番号19

本機側面にある OPTION スロット qh（14 ペー ジ）の端子部はスロットイン方式になってい て、以下のオプションアダプター（別売）に付 け換えることができます。 各アダプターの取り付けかたについては、お買 い上げ店またはソニーのサービス窓口にご相談

機能拡張用オプションアダプターについては、 それぞれの取扱説明書も合わせてご覧くださ

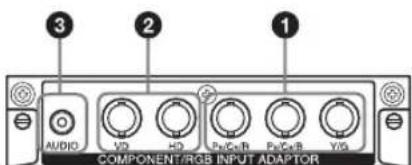

コンポーネント /RGB 入力アダプター BKM-FW11 1 Y/G,P

/R映像入力端子 （BNC 型）：映像機器や PC のコンポーネン ト信号出力端子またはアナログ RGB 信号出

2 HD,VD同期信号入力端子（BNC 型）：PC

の同期信号出力端子と接続します。 コンポーネント信号を入力する際は HD,VD に同期信 号を入力しないでください。画像が正しく表示されな

3 AUDIO（音声入力）端子（ステレオミニ ジャック）：映像機器や PC の音声出力端子

HDMI 入力アダプター BKM-FW15 映像機器や PC の HDMI 出力端子と接続しま

高精細な映像と 2チャンネルのデジタル音声を お楽しみいただけます。 ･ HDMI ケーブル（別売）は、必ず HDMI ロゴの付 いたケーブルをご使用ください。ソニー製の HDMI ケーブル（ハイスピードタイプ）を推奨し

･ HDMI 機器制御は、シリアルナンバー 7000001 よ

HD-SDI/SDI 入力アダプター BKM-FW16 映像機器の HD-SDI 信号出力端子と接続しま

モニターコントロールアダプター BKM-FW21

CONTROLSIN/OUT 端子（ミニジャック）： ディスプレイを含む他機器の CONTROLS 端子に接続することで、1台のリモコンで複 数の機器を操作できます。 2 REMOTE 端子（D-sub9ピン）：RS-232C プロトコルを使って本機を遠隔操作できま す。詳しくはお買い上げ店またはソニーの サービス窓口にご相談ください。 本機を装着した場合ディスプレイ本体の REMOTE 端 子は使用できません。本機の REMOTE 端子をご使用

ネットワークマネジメントアダプター BKM-FW32

10BASE-T/100BASE-TX の LAN ケーブルで

ネットワークに接続できます。 PCからネットワーク経由でディスプレイのコ ントロールおよび各種設定ができます。 ･ 安全のために、周辺機器を接続する際は、過大電圧 を持つ可能性があるコネクターをこの端子に接続し

接続についてはオプションアダプターの取扱説明書 の指示に従ってください。 ･ 本機を装着した場合ディスプレイ本体の REMOTE 端子は使用できません。

ストリーミングレシーバーアダプター BKM-FW50 本ディスプレイを電子看板（デジタルサイネー ジ）として活用できます。 指定のデータ形式の動画、静止画、BGM が含 まれた記録メディアを差し込むだけで再生が簡 単にできます。また、遠隔地にある PC から ネットワークを利用してディスプレイへ映像を 表示することもできます。 ･ 安全のために、周辺機器を接続する際は、過大電圧 を持つ可能性があるコネクターをこの端子に接続し

接続についてはオプションアダプターの取扱説明書 の指示に従ってください。 ･ BKM-FW50 の Web コントロールに関して、一部

･ 本機を装着した場合ディスプレイ本体の REMOTE 端子は使用できません。 ご注意21

･ 各機器の電源を切ってから接続を行ってください。･ 接続ケーブルはそれぞれの端子の形状に合った正しいものをお選びください。･ 接続ケーブルは端子にしっかり差し込んでください。接続が悪いとノイズの原因となります。･ ケーブルを抜くときは必ずプラグを持って抜いてください。決してケーブルそのものを引っ張らないでください。･ 接続の詳細については、各機器の取扱説明書をご覧ください。･ 電源コードのプラグは、ACIN ソケットに、まっすぐ突き当たるまで差し込んでください。･ 付属の AC プラグホルダーは、使用する電源コードのプラグが確実に固定できる方を選んでお使いくだ

スピーカー SS-SPG02（別売）を接続します。 接続には、スピーカーに付属されている以下の スピーカーコードを使用してください。 スピーカーの接続について詳しくは、スピー カーに付属の取扱説明書をご覧の上、正しく接 続してください。また、スピーカーコードのま とめかたは、22 ページをご覧ください。

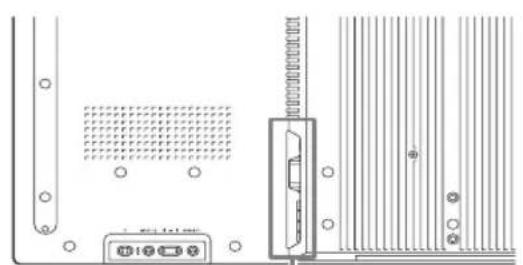

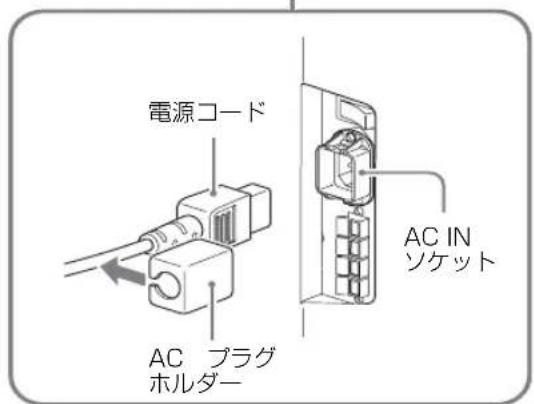

1 電源コードを底部の ACIN ソケットに差 し込み、AC プラグホルダー（付属）を電 源コードに取り付ける。 2 AC プラグホルダーをスライドさせて、本 体側の ACIN ソケットカバーにはめ込

電源コードをはずすには AC プラグホルダーのつめをはさみ、ロックを 解除してからプラグをつかみ、電源コードをは

  スピーカーコード（端子カバーなし）ACIN 電源コードAC プラグ ACIN ソケットカバー22

ケーブルホルダーを使う 付属のケーブルホルダーを使って、ケーブル類をすっきりとまとめることができます。ケーブルホル ダーは、以下のように取り付けます。 本機後面23

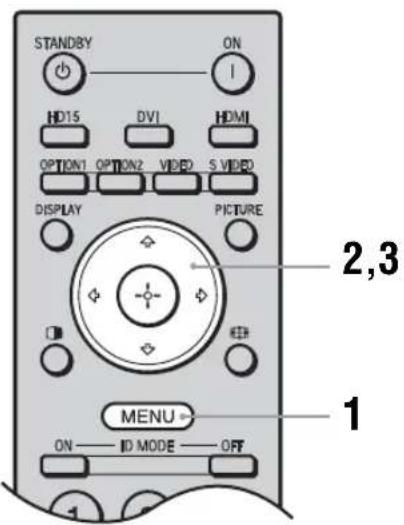

1 MENU ボタンを押す。 2 F/fボタンで設定したいメニューのアイ

3 ボタンまたはg ボタンを押す。 各メニュー画面で、項目を選んで設定を変 えるには、F/f/G/gボタンを押します。設 定を確定するには ボタンを押します。 メニューの操作を終了するには、MENU ボ

メニュー表示の言語を変更する メニュー表示とメッセージの言語を、 「English」、「Français」、「Deutsch」、「Español」、 「Italiano」、「 」から選びます。 初期設定では「English」（英語）に設定されて

28 ページをご覧ください。 メニュー画面から以下の項目を設定することができます。

• メニュー画面の下の行に表示されているアイコンは、設定項目によっては、働かないことがあります。

2,3 メニュー画面 設定 / 変更できる項目

画質モード：（24 ページ）画質モード調整（24 ページ）音質モード：（25 ページ）音質モード調整（25 ページ）信号が無入力の時は「画質モード」と「画質モード調整」の設定 / 変更はできません。 マルチディスプレイ設定（26 ページ）アスペクト：（27 ページ）画面調整（27 ページ） 言語：（28 ページ）タイマー設定（28 ページ )ECO モード（28 ページ）ステータス表示：（28 ページ）スピーカー出力：（28 ページ）詳細設定（28 ページ）インフォメーション（31 ページ）オールリセット（31 ページ） ご注意24

画質 / 音質メニュー 項目を選んで設定を変える方法は、「メニュー一覧」（23 ページ）をご覧ください。

映像の種類や周囲の明るさに合わせて画質を選べます。

リモコンの PICTUREボタンでも、設定を切り換えることができます。

映像の輪郭を強調し、コントラストが最大になります。

蛍光灯下でのビデオ会議に適した画質になります。 ご使用の環境やビデオ会議システムによっては効果が少ない場合があります。 その場合は画質を調整したり、他の「画質モード」の設定に切り換えたりして

それぞれの「画質モード」ごとに、より細かく画質を調整できます。 ･ それぞれの「画質モード」で設定や調整ができますが、「バックライト」、 「NR」、「シネモーション」は、すべての「画質モード」で共通となります。 ･「色の濃さ」、「シャープネス」、「NR」、「シネモーション」は、PC 入力時は

映像の輪郭の強弱を調整します。 NR* 接続した機器からのノイズを軽減します。高い設定ほど、ノイズが多いときに

「自動」または「切」を選びます。「自動」を選ぶと、映画の映像素材を検知 し、リバース 3-2プルダウンまたはリバース 2-2プルダウン処理によって、画 面表示を自動的に最適化します。動画がより鮮明かつ自然に見えます。 入力信号パターンによっては正しく処理されないことがあります。

映像の明暗部分のバランスを調整します。高い設定ほど、ガンマ補正が大きく

「画質モード」が「カンファレンス」時は設定できません。

お好みに合わせて白色の色調を調整できます。工場出荷時は、標準値に設定さ

色調調整画面で「標準」を選ぶと、工場出荷時の設定に戻すことができます。

色調調整画面で、より広い範囲で白色の色調を調整します。

「入」または「切」を選びます。｢入｣を選ぶと、明るさを強調した画質になり

･「画質モード」が「ダイナミック」時のみ設定できます。 ･「入」を選ぶと、「バックライト」、「コントラスト」、「明るさ」、「色温度」 の設定は変更できません。 ･「バックライト」が「最大」、「ECOモード」が「切」のときに「入」にする と、輝度を最大にできます。

「取消」または「実行」を選びます。「実行」を選ぶと、「画質モード調整」の すべての設定項目が初期設定に戻ります。

各種「音質モード」によって、スピーカー SS-SPG02（別売）から出力される

「音質モード」で「カスタム」を選ぶと、「高音」または「低音」を設定できま

スピーカーの左右出力バランスを調整します。

「切」または「入」を選びます。「入」を選ぶと、映画や音楽などのステレオ音 声が、より臨場感のある音になります。

「取消」または「実行」を選びます。「実行」を選ぶと、「音質モード調整」のす べての設定項目が初期設定に戻ります。

項目を選んで設定を変える方法は、「メニュー一覧」（23 ページ）をご覧ください。 信号を入力していないときは、「マルチディスプレイ設定」のみ選べます。

マルチディスプレイ設定 本機を複数台接続して、ビデオウォールの構成を設定できます。 ･ ビデオ入力時は、現在設定している「アスペクト」に近い映像を表示しま すが、PC 入力時は、「アスペクト」の「フル 2」の表示になります。 ･「ポジション設定」を右下に設定すると、「LED」を「切」にしても、1 イ ンジケーターが緑色に点灯します。インジケーターは、無信号時 /未対応 信号時も含め、ディスプレイがオフ（スタンバイ）時、異常検出時、ス リープ状態時にも点灯します。

1 画面表示になります。 「2 × 2」/「3 × 3」/ 「4 × 4」 本機を縦横それぞれに２、３、４台と複数台接続する場合に設定します。 「1 × 2」/「1 × 3」/ 「1 × 4」 本機を横に２、３、４台と複数台接続する場合に設定します。 「2 × 1」/「3 × 1」/ 「4 × 1」 本機を縦に２、３、４台と複数台接続する場合に設定します。

個々のディスプレイの画面位置を設定します。

映像出力形式を選べます。画像位置が自動で調整され、最適な映像出力が得ら

それぞれの画面に、映像信号を完全に表示します。

ひとつの大きな映像を、複数の画面で自然に表示します。映像信号の一部は、 ベゼルの後ろに隠れます。 LED 「入」または「切」を選びます。「入」を選ぶと、本機前面の 1 インジケー ター（11 ページ）が点灯しつづけます。

• ビデオ入力時のみ選べます。 **PC 入力時のみ選べます。

画面のアスペクト比を変更します。詳しくは 17 ページをご覧ください。

･ リモコンの ボタンでも設定を切り換えることができます。 ･ ビデオ入力時、映画などの DVD映像で、黒帯のある映像を画面いっぱいに 映して楽しみたいときは、「ズーム」を選んでください。 ･「マルチディスプレイ」使用時は、設定できません。 ･ 本機を営利目的、または公衆に視聴させることを目的として喫茶店、ホテ ルなどに置き、ワイド切換機能等を利用して画面の圧縮や引き伸ばし等を 行いますと、著作権法上で保護されている著作者の権利を侵害する恐れが ありますので、ご注意願います。 ･ 本機は、各種のワイド切換機能を備えています。テレビ番組などソフトの 映像比率と異なるモードを選択されますと、オリジナルの映像とは見え方 に差が出ます。この点にご留意の上、ワイド切換をお選びください。

ゆがみを最低限に抑えて映像を拡大し、画面いっぱいに表示します。

アスペクト比を保ったまま、映像を拡大します。

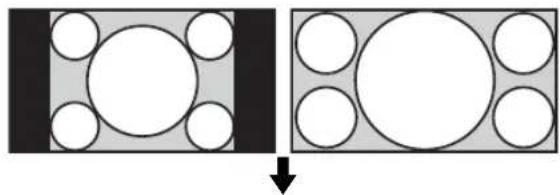

4:3の映像ソース（標準画質）を水平方向に拡大し、画面いっぱいに表示します。 16:9 の映像ソース（高画質）の場合は、そのままのアスペクト比で表示します。 4:3* すべての映像ソースを 4:3のアスペクト比で表示します。 フル 1** アスペクト比を保ったまま、映像を画面垂直方向いっぱいに拡大します。映像 の周囲に黒い帯が出る場合があります。 フル 2** 映像を画面いっぱいに拡大します。

映像を元のままのドット数で表示します。 パネル解像度（1,920×1,080）より高い解像度の信号を入力した場合、「フル 1」

画面の大きさや位置を調整します。 PC 入力時、「自動調整」、「画位相」、「ドットピッチ」は DVIなどのデジタル 信号を入力した場合は選べません。

「取消」または「実行」を選びます。「実行」を選ぶと、接続した PCからの入 力信号を受けたとき、自動的に映像の位置や位相を調整します。入力信号の種 類によっては、正しく働かない場合があります。その場合は、下記の項目を手 動で調整してください。 正しく調整できるように、画面全体が明るい映像を表示しながら調整してくだ

画面がちらちらしているとき、位相を調整します。

映像におかしな縞模様が出るとき、ピッチを調整します。

「取消」または「実行」を選びます。「実行」を選ぶと、「画面調整」のすべて の設定項目が初期設定に戻ります。

項目を選んで設定を変える方法は、「メニュー一覧」（23 ページ）をご覧ください。

メニュー表示する言語を設定します。「English」、「Français」、「Deutsch」、 「Español」、「Italiano」、「日本語」の中から選びます。

時刻合わせ、内蔵時計の表示、およびあらかじめ決めた時間に自動的に電源を 入 / 切するタイマー機能を設定できます。 時刻が大幅にずれたりするときは、内蔵電池の消耗が考えられます。お買い上 げ店またはソニーのサービス窓口に電池の交換をご依頼ください（有料）。

年月日を設定します。曜日は自動設定します。

「入」または「切」を選びます。「入」を選ぶと、リモコンの DISPLAY ボタン を押したときに、設定した現在時刻を表示します。

自動的に電源を入 /切する時間や曜日を設定します。 「時刻設定」が設定されていないと使用できません。 ECO モード バックライトの明るさを変化させて、消費電力を減らします。高い設定ほど、 消費電力が小さくなります。

「入」または「切」を選びます。「入」を選ぶと、電源を入れたときに入力信号 と「アスペクト」の情報を、画面に約 5秒間表示します。また、入力信号を切 り換えると、入力信号の情報を約 5秒間表示します。

リモコンの DISPLAYボタンで、入力信号と「アスペクト」の情報を表示でき

「入」または「切」を選びます。「入」を選ぶと、スピーカーから音声を出力し

本機およびリモコンの操作に関して設定します。

必要に応じて、本機のインデックス番号を変更します。本体の F/f ボタン でインデックス番号を設定し ボタンで確定します。 リモコンでは設定できません。

本機を、リモコンまたは本体のいずれかから操作するように設定します。 この項目を設定するとき、リモコンで行う場合と、本体のボタンで行う場合と では、選べるモードが異なります。リモコンの ボタンで設定するときは、 「本体＋リモコン」か「リモコンのみ」を選べます。本体の ボタンで設定す るときは、「本体＋リモコン」か「本体のみ」を選べます。

本体ボタンおよびリモコンでの操作を有効にします。

本体ボタンでのみ操作を有効にします。本体ボタンでのみ、この項目を設定で

リモコンでのみ操作を有効にします。リモコンでのみ、この項目を設定できます。

「入」または「切」を選びます。｢入｣を選ぶと、各入力信号ごとに調整値（サ イズ、位置など）を保存し、最後の調整値を自動的に適用します。 RGB入力時のみ有効です。

「入」または「切」を選びます。｢入｣を選ぶと、DVI入力、HD15（RGB/コン

ポーネント）入力、BKM-FW11 の入力、BKM-FW15 の入力に無信号の状態 が約 30秒続いた場合、自動的にパワーセービング状態になります。

･ スタンバイ時に 1 ボタンまたはリモコンの ONボタンを押すと、電源が 入ります。またパワーセービング時に信号が入力されると、自動的に電源

･「オンスクリーンロゴ」が「入」時、またはスクリーンセーバー機能が動作 時は、本機能は無効となります。

オーバースキャンとジャストスキャンのどちらで画像を表示するかを設定します。

DTV信号を自動的に判別し、オーバースキャンして表示します。

ジャストスキャンして画像を表示します。 DTV 信号入力時は、PC 信号を入力したときの画面表示になる場合があります。 例 480P → 720×480/60

HD15（RGB/COMPONENT）IN端子の 13番ピンに入力する信号の種類を設

･ HD15にアナログ RGB信号が入力時のみ有効です。 ･「同期信号」しか選べない入力があります。その場合は、水平・垂直同期信 号を 13、14 ピンに入力してください。 ･ オプションアダプター入力時は、設定できません。 ･ 本機は 576/60pの 3値シンクには対応していません。 ･「映像信号」を選んだ場合、設定できる信号は、575/50i、480/60iのみです。

本体の HD15(RGB/COMPONENT)およびオプションアダプターの BNC(RGB/

COMPONENT)端子に接続した映像機器や PCの信号の種類を設定します。 本体 /Option 本体の HD15 端子の信号を設定する場合は「本体」、オプションアダプターの 信号を設定する場合は「Option」を選びます。

アナログ RGBまたはコンポーネント信号を自動的に設定します。 RGB アナログ RGB信号を設定します。 YUV コンポーネント信号を設定します。

本機の HD15(RGB/COMPONENT)IN端子およびDVIIN端子、オプション

アダプター BKM-FW15 の HDMI 入力端子、BKM-FW11 の BNC 入力端子に

1280×768/60、720×480/60の RGB信号入力時、映像信号として動作する か、PC 信号として動作するかを、「PC」または「映像信号」から選択します。 なお、この設定は選択されている入力端子に適応され、それぞれの入力で個別

画面の焼きつきや残像の発生を補正したり、軽減するために設定します。

全白画面を表示します。（約 30分で自動的に終了し、スタンバイ状態になります。）

「タイマー設定」で指定した時間、スタンバイ状態（11 ページ）でスクリーン セーバーを作動します。（スクリーンセーバー作動中、画面は表示しません。） 終了後、通常のスタンバイ状態になります。

メニュー画面の向きを、本機の設置方向に合わせて変更します。

「入」または「切」を選びます。｢入｣を選ぶと、信号を入力していないときに モデル名ロゴを表示します。 IPAddressSetup オプションアダプターのネットワーク端子と、LANケーブルで接続した PC などの機器とが通信できるように IPアドレスを設定します。 詳しい設定方法は、｢ネットワーク機能を使う準備をする｣（32 ページ）をご

オプションアダプター BKM-FW32/FW50装着時のみ、使用できます。 SpeedSetup オプションアダプターのネットワーク端子と、LANケーブルで接続した PC などの機器との間の通信速度を設定します。 詳しい設定方法は、｢ネットワーク機能を使う準備をする｣（32 ページ）をご

オプションアダプター BKM-FW32/FW50装着時のみ、使用できます。

電源を入れてから、本機が実際にパワーオンになるまでの時間を調整します。 Off、1〜120秒で設定できます。複数台を接続した場合の電源設備への急激 な負荷変動を抑制します。 HDMI機器制御 オプションアダプターの HDMI 入力端子に、HDMI 機器制御対応の機器を接 続すると、それぞれの機器間で連動した操作ができます。 ･ オプションアダプター BKM-FW15（シリアルナンバー 7000001 以降）装着 時のみ、使用できます。 ･ 本機や接続機器の電源の入 / 切はリモコンで操作してください。 HDMI機器制御 「入」または「切」を選びます。「入」を選ぶと、HDMI 機器制御が有効にな り、「オフ連動」と「オン連動」の設定ができるようになります。 ･ 有効にならない場合は、接続した機器側の HDMI 設定も行ってください。 ･ 接続した機器が HDMI 機器制御に対応していて、HDMI 機器制御ができる ように設定されている必要があります。 ･ HDMI 機器によっては本機と連動しない場合があります。

「入」または「切」を選びます。「入」を選ぶと、本機の電源を切るときに、接 続した HDMI 機器の電源も連動して切れます。

「入」または「切」を選びます。「入」を選ぶと、接続した HDMI 機器で再生 などの操作をしたときに、本機の電源も連動して入ります。

「日付」、「機種名」、「シリアル番号」、「累積通電時間」、「ソフトウェアバー ジョン」を表示します。 ネットワーク端子を備えたオプションアダプター (BKM-FW32/FW50）を装着 すると、「IPAddress」、「PlayerIPAddress」、「ネットワークバージョン」も 表示します。詳しくはオプションアダプターの取扱説明書をご覧ください。 オプションアダプターの種類によっては、「PlayerIPAddress」は表示されま

「取消」または「実行」を選びます。「実行」を選ぶと、すべての調整値、設定 値が工場出荷時の状態に戻ります。 「インフォメーション」に含まれる内容と、「インデックス番号」はリセットさ

ネットワーク端子を備えたオプションアダプターを装着するとネットワークに接続することができます。準備に際し、オプションアダプターの取扱説明書も合わせてご覧ください。 安全のために該当ポートには過電圧が加わる恐れのないネットワークに接続してください。 IP アドレスを設定する 本機を LAN に接続して使用するときは、次のどちらかの方法で本機の IP アドレスを設定します。IP アドレスの割り当てについては、サーバーの管理者にお問い合わせください。･ 固定の IP アドレスを本機に設定する通常はこの方法で使用することを推奨します。工場出荷時には自動取得になっておりますのでご注意ください。･ IP アドレスを自動取得する本機を接続するネットワーク上に DHCP サーバーがある場合に、本機の IP アドレスをDHCP サーバーから自動的に取得して使用することもできます。この場合、本機を取り付けたディスプレイの電源を入れるたび IP アドレスが変わる場合があるのでご注意くださ IP アドレスを設定する前に、本機を LAN ケーブルでネットワークに接続し、電源を入れて 30秒ほど待ってから設定を開始してください。 固定の IP アドレスを本機に設定する 1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「IPAddressSetup」をF/fボタンで

5 「Manual」をF/fボタンで選び、 ボ

6 「IPAddress」、「PlayerIPAddress」*、 「SubnetMask」、「DefaultGateway」、 「PrimaryDNS」、「SecondaryDNS」 の中から設定する項目を F/fボタンで

ボタンを押す。* オプションアダプターの種類によっては、「PlayerIPAddress」は設定できません。 7 本機のF/fボタンまたはリモコンの数 字ボタンで、最初の枠に 3 桁の値（0 〜 255）を入力し、 ボタンまたは g ボ

8 4 つの枠にそれぞれ 3 桁の値（0 〜 255）

9 設定したいすべての項目に値を入力した ら、F/fボタンで「Execute」を選び、 ボタンを押す。「Execute」を選んで、 ボタンを押すと、IPアドレスが手動で設定されます。「Cancel」を選ぶと、変更前の設定に戻ります。 ネットワーク機能33

IP アドレスを自動取得する 1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「IPAddressSetup」をF/fボタンで

5 「DHCP」をF/fボタンで選び、 ボタ

「Execute」を選ぶと、自動的に IPアドレスを

「Cancel」を選ぶと、実行されません。 IP アドレスが正しく設定されていないと、原因に応じて、次のようなエラーコードが表示されます。Error1：本機と BKM-FW32/FW50 などの間の通信 Error2：IPアドレスがほかで使われているError3：IPアドレスの設定不備Error4：Gatewayaddress の設定不備Error5：PrimaryDNS の設定不備Error6：SecondaryDNS の設定不備Error7：Subnetmask の設定不備Error8:PlayerIPAddress の設定不備 自動取得した IP アドレスを確認する 1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「インフォメーション」をF/fボタンで

現在取得されている IPアドレスが表示されま

ちょっと一言IP アドレスが正常に取得できなかったときは、前回正常に取得できた IP アドレスが「インフォメーション」や「IPAddressSetup」の「Manual」に表示さ

1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「SpeedSetup」をF/fボタンで選び、

5 「Auto」、「10MbpsHalf」、「10Mbps Full」、「100MbpsHalf」、「100Mbps Full」の中から設定する通信速度を F/f

「Auto」を選ぶとネットワーク構成に適切な通 信速度が自動的に設定されます。 6 「Execute」を F/f ボタンで選び、   ボタンを押すと、設定が反映されま

1 インジケーターが赤く点滅していないか確認する。

自己診断機能が働いています。 1 1 インジケーターの点滅回数および消灯時間をはかる。 たとえば、2 回点滅→ 3 秒消灯→2 回点滅となります。 2 本機の 1 ボタンおよび主電源スイッチを押して電源を切り、電源コードを抜く。 お買い上げ店またはソニーサービス窓口にインジケーターの点滅状態（点滅回数および消灯時間）

1 以下の表の項目を点検する。 2 それでも正常に動作しないときは、お買い上げ店またはソニーサービス窓口に修理を依頼する。

こんなときは 原因と対処のしかた 本機の電源ボタンおよびコントロール

･「コントロール設定」を確認してください（28 ページ）。 1 ボタンまたはリモコンの ONボタ ンを「入」にしても、電源が入らな

･ 主電源スイッチが「切」になっていないか確認してください （13 ページ） BKM-FW16 の HD-SDIOUT端子 から信号が出力されない。 ･ 本機がスタンバイ状態や AC 電源が Off しているときは HD- SDIOUT端子から出力されません。

･ 映像機器と本機の接続を確認してください。 ･「RGB/YUV」の設定を確認してください（29 ページ）。 ･ 本機の INPUT ボタンまたはリモコンで入力を切り換えてみて ください（13、15 ページ）。 本機の電源が自動的に切れる。 ･「タイマー設定」が有効になっていないか確認してください （28 ページ）。 ･「オートシャットオフ」が「入」になっていないか確認してく ださい（29 ページ）。 ･ 周囲温度が 40℃以上になっていないか確認してください。

色がつかない / 画像が暗い / 画 像が明るすぎる / 色がおかしい / 画像が徐々に暗くなる/画像に

･ PICTURE ボタンを押してご希望の「画質モード」に切り換え てください（15 ページ）。 ･「画質 / 音質」メニューで「画質モード」の項目を調整してく ださい（24 ページ）。 ･ 接続ケーブルの状態を点検してください。 ･ 周囲温度が 40℃以上になっていないか確認してください。 ･「ECO モード」の設定を確認してください（28 ページ）。 画面全体が緑や紫になっている ･「RGB/YUV」の設定を間違えていないか確認してください （29 ページ）。 音が出ない / 音にノイズが混じる。 画像は表示されているが、音声

･ 音量を確認してください。 ･ リモコンの ボタンまたは ＋ボタンを押して「消音」を 画面から消してください（16 ページ）。 ･「スピーカー出力」の設定を確認してください（28 ページ）。35

･ 電池の＋ / −が正しく挿入されているか確認してください。 もしくは電池を交換してください。 ･ リモコンを本機のリモコンセンサーに向けてください。 ･ リモコンセンサーのまわりに障害物を置かないようにしてく

･「コントロール設定」を確認してください（28 ページ）。 ･ CONTROLSIN端子（BKM-FW21別売）にケーブルが接続 されていないか確認してください。本機が CONTROLS 接続 によって制御されているとき、リモコンはご使用になれませ

･ 蛍光灯によってリモコンの操作に障害が出る場合があります。 蛍光灯を消してみてください。 ネットワークに接続できない。 オプションアダプター（BKM-FW32/FW50 別売）のネット ワーク端子にケーブルを奥までしっかり差し込んでください。 ･ PC のネットワーク設定を確認してください。 ･「設定」メニューの「オールリセット」で初期設定に戻し、再 度ネットワークの設定を行ってください。 こんなときは 原因と対処のしかた36

PC 信号 a) VGA は米国 InternationalBusinessMachines Corporation の登録商標です。 b) Mac（Macintosh）は AppleInc. の登録商標です。 c) VESA は VideoElectronicsStandardsAssociation

d) VESACoordinatedVideoTiming ･ HDTV信号を入力する場合、同期信号は 3 値同期信 号を HD15（RGB/COMPONENT）IN 端子（D-sub 15 ピンコネクター）の 2番ピンに入力してくださ

･ 本機で DVD 信号を入力した場合、画像の色を薄く 感じたら、「画質 / 音質」メニューの「色の濃さ」 でお好みの色の濃さに調整してください。 ･ 位相を再調整すると解像度が低下します。 ･ Mac の信号は、デジタル RGB 信号入力では、保証

･ ＊の信号は、デジタル RGB 信号入力端子に入力で

1200@60Hz 74.0 60 TV/ ビデオ信号

PC 信号が入力されています。 480/60I（例） コンポーネント信号が入力さ

信号がありません。 入力信号がありません。 HD15 HD15入力が選択されてい ます。「RGB/YUV」は「自 動」に設定されています。

HD15RGB HD15入力が選択されてい

ます。「RGB/YUV」は 「RGB」に設定されていま

HD15 Component HD15入力が選択されてい ます。「RGB/YUV」は 「YUV」に設定されていま

Option Option 入力が選択されてい ます。「RGB/YUV」は「自 動」に設定されています。 OptionRGB Option 入力のアナログ RGB

Option Component Option 入力のコンポーネン トビデオが選択されていま

OptionHDMI1/ OptionHDMI2 Option 入力の HDMI1 また は HDMI2 が選択されてい

OptionHDSDI Option 入力の HDSDI が選 択されています。38

パネル方式 a-Si：TFTActiveMatrixLCD Panel 解像度 1,920 ドット（水平）× 1,080 ライン

13.5MHz〜162MHz 入力信号 36 ページをご覧ください。 ピクセルピッチ 0.4845（水平）×0.4845（垂直）mm 有効表示寸法 930（水平）×523（垂直）mm 画面サイズ 42（V）型（対角 1,067mm）

CONTROLS ミニジャック（× 1） REMOTE D-sub9ピン（凹）（× 1） （RS-232C）

D-sub15 ピン（凹）（× 1） 39 ページをご覧ください。 AUDIOIN ステレオミニジャック（× 1） 500mVrms、ハイインピーダンス DVI DVIIN （DVI 規格 1.0 準拠） AUDIOIN ステレオミニジャック（× 1） 500mVrms、ハイインピーダンス

SPEAKER スピーカー出力（L/R）

電源 AC 100V 〜 240V、50/60Hz、 1.7A（最大） 消費電力 160W（最大） 動作条件 温度：0 〜 40℃ 湿度：20 〜 90％

保存・輸送条件 温度：− 10 〜＋ 40℃ 湿度：20 〜90%

質量 約 25.5kg 約 29kg（別売スタンド含む） 付属品 電源コード（1） AC プラグホルダー（2） ケーブルホルダー（9） 変換プラグアダプター(1) リモコン RM-FW002（1） 単 3 形マンガン乾電池（2） 取扱説明書（1） 保証書（ソニー業務用商品相談窓口 のご案内）（1）

テーブルトップスタンドSU-S01 スピーカーSS-SPG02 機能拡張用オプションアダプター BKM-FW シリーズ 本機の仕様および外観は、改良のため予告なく 変更することがありますが、ご了承ください。39

HD15（RGB/COMPONENT）端子（D-sub 15 ピン） コンポーネント信号を入力する際は 13、14 ピンに同 期信号を入力しないでください。画像が正しく表示さ れない場合があります。 安全規格 電安法、VCCI クラス B

本機は「JISC61000-3-2適合品」で

JISC61000-3-2適合品とは、日本工

業規格「電磁両立性 - 第 3-2部： 限度値-高調波電流発生限度値 （1 相当たりの入力電流が 20A 以 下の機器）」に基づき、商用電力 系統の高調波環境目標レベルに適 合して設計・製造した製品です。 ピンNo. 信号 1 赤映像信号または C

2 緑映像信号または Y信号 3 青映像信号または C

4 接地(GND) 5 接地(GND) 6 赤接地(GND) 7 緑接地(GND) 8 青接地(GND) 9未使用 10 接地(GND) 11 接地(GND) 12 SDA 13 水平同期信号またはコンポジット ビデオ信号( 同期信号として ) 14 垂直同期信号 15 SCL ご注意40

明るさ24 明るさ強調25 アスペクト23,27 色温度25 色の濃さ24 インデックス番号16,18,28 インフォメーション23,31 ウィンドウ26 オートシャットオフ29 オーバースキャン29 オールリセット23,31 オフ連動31 オン連動31 音質モード23,25 音質モード調整23,25 オンスクリーンロゴ30 音量調節ボタン13,16

カーソル移動ボタン13 画位相27 確定ボタン13,15 画質/音質メニュー23,24 画質モード23,24 画質モード調整23,24 カスタム24,25 画面調整23,27 画面メニュー23,26 カンファレンス24 ガンマ補正24 ケーブルホルダー22 言語23,28 高音25 コントラスト24 コントラストボタン16 コントロール設定28 コントロールモード28

サラウンド25 時刻設定28 自動画面調整29 自動調整27 シネモーション24 シャープネス24 出画形式26 主電源スイッチ13 消音ボタン16 詳細設定23,28 垂直位置27 垂直サイズ27 水平位置27 水平サイズ27 ズーム17,27 スクリーンセーバー30 スタンダード24,25 ステータス表示23,28 スピーカー出力23,28 設定メニュー23,28

ダイナミック24,25 タイマー設定23,28 タイル26 低音25 電源入ボタン15 電源/スタンバイインジケーター

電源タイマー28 電源ボタン13 同期モード29 時計表示28 ドットピッチ27

バックライト24 バランス25 パワーオンディレイ30 標準25,27 フル17,27 フル117,27 フル217,27 ポジション設定26

マルチディスプレイ26 マルチディスプレイ設定23,26 メニュー位置30 戻るボタン13

ワイド切換17 ワイド切換ボタン15,17 ワイドズーム17,27

ACINソケット13,21 AUDIOIN端子13 AUDIO端子13

DISPLAYボタン16 DVI端子13 DVIボタン15 DVIIN端子13

HD15(RGB/COMPONENT)端子

HD15ボタン16 HDMI機器制御30

OPTION1ボタン16 OPTIONスロット14

4 VGA （VGA TEXT） 31.5 70

1024×768@75 Hz（VESA STD）

1024×768@85 Hz（VESA STD）

1152×864@75 Hz（VESA STD）
