MANUALE UTENTE FWDS42E1 SONY

AVVERTENZA Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all’umidità. Per evitare scosse elettriche, non aprire l’involucro. Per l’assistenza rivolgersi unicamente a personale qualificato. AVVERTENZA

QUESTO APPARECCHIO DEVE ESSERE

COLLEGATO A MASSA. Trasporto Durante il trasporto del display si raccomanda di afferrare l’apparecchio stesso e non i diffusori. Diversamente è possibile che i diffusori si stacchino dall’apparecchio e che esso cada. Ciò potrebbe altresì causare lesioni. AVVERTENZA Durante l’installazione dell’apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all’apparecchio. Qualora si verifichi un guasto durante il funzionamento dell’apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione. Per i clienti in Europa Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Giappone. La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi questione riguardante l’assistenza o la garanzia, si prega di rivolgersi agli indirizzi riportati nei documenti sull’assistenza o sulla garanzia a parte. AVVERTENZA

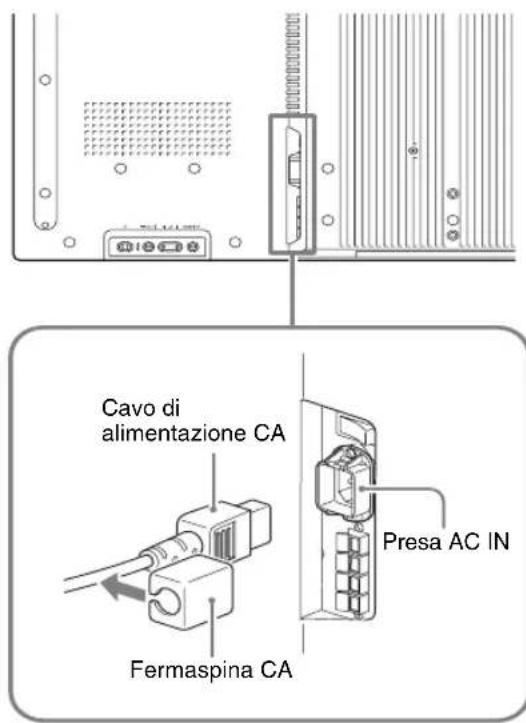

1. Utilizzare un cavo di alimentazione (a 3 anime)/

connettore per l’apparecchio/spina con terminali di messa a terra approvati che siano conformi alle normative sulla sicurezza in vigore in ogni paese, se applicabili.

2. Utilizzare un cavo di alimentazione (a 3 anime)/

connettore per l’apparecchio/spina confrmi alla rete elettrica (voltaggio, ampere). In caso di domande relative all’uso del cavo di alimentazione/connettore per l’apparecchio/spina di cui sopra, consultare personale qualificato. La presa di corrente deve essere situata vicino all’apparecchio ed essere inoltre facilmente accessibile.3

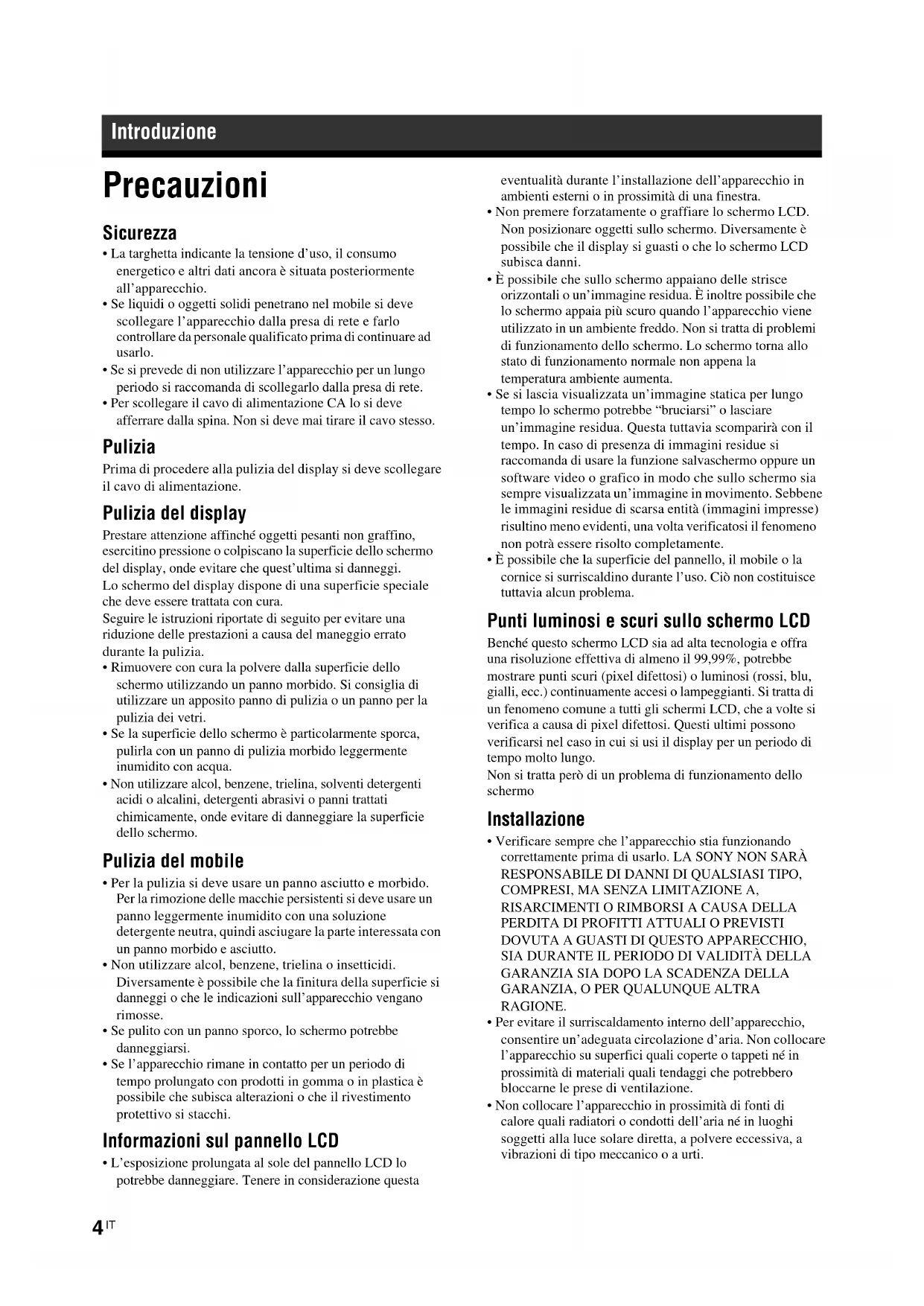

Precauzioni Sicurezza

• La targhetta indicante la tensione d’uso, il consumo energetico e altri dati ancora è situata posteriormente all’apparecchio.

• Se liquidi o oggetti solidi penetrano nel mobile si deve scollegare l’apparecchio dalla presa di rete e farlo controllare da personale qualificato prima di continuare ad usarlo.

• Se si prevede di non utilizzare l’apparecchio per un lungo periodo si raccomanda di scollegarlo dalla presa di rete.

• Per scollegare il cavo di alimentazione CA lo si deve afferrare dalla spina. Non si deve mai tirare il cavo stesso. Pulizia Prima di procedere alla pulizia del display si deve scollegare il cavo di alimentazione. Pulizia del display Prestare attenzione affinché oggetti pesanti non graffino, esercitino pressione o colpiscano la superficie dello schermo del display, onde evitare che quest’ultima si danneggi. Lo schermo del display dispone di una superficie speciale che deve essere trattata con cura. Seguire le istruzioni riportate di seguito per evitare una riduzione delle prestazioni a causa del maneggio errato durante la pulizia.

• Rimuovere con cura la polvere dalla superficie dello schermo utilizzando un panno morbido. Si consiglia di utilizzare un apposito panno di pulizia o un panno per la pulizia dei vetri.

• Se la superficie dello schermo è particolarmente sporca, pulirla con un panno di pulizia morbido leggermente inumidito con acqua.

• Non utilizzare alcol, benzene, trielina, solventi detergenti acidi o alcalini, detergenti abrasivi o panni trattati chimicamente, onde evitare di danneggiare la superficie dello schermo. Pulizia del mobile

• Per la pulizia si deve usare un panno asciutto e morbido. Per la rimozione delle macchie persistenti si deve usare un panno leggermente inumidito con una soluzione detergente neutra, quindi asciugare la parte interessata con un panno morbido e asciutto.

• Non utilizzare alcol, benzene, trielina o insetticidi. Diversamente è possibile che la finitura della superficie si danneggi o che le indicazioni sull’apparecchio vengano rimosse.

• Se pulito con un panno sporco, lo schermo potrebbe danneggiarsi.

• Se l’apparecchio rimane in contatto per un periodo di tempo prolungato con prodotti in gomma o in plastica è possibile che subisca alterazioni o che il rivestimento protettivo si stacchi. Informazioni sul pannello LCD

• L’esposizione prolungata al sole del pannello LCD lo potrebbe danneggiare. Tenere in considerazione questa eventualità durante l’installazione dell’apparecchio in ambienti esterni o in prossimità di una finestra.

• Non premere forzatamente o graffiare lo schermo LCD. Non posizionare oggetti sullo schermo. Diversamente è possibile che il display si guasti o che lo schermo LCD subisca danni.

• È possibile che sullo schermo appaiano delle strisce orizzontali o un’immagine residua. È inoltre possibile che lo schermo appaia più scuro quando l’apparecchio viene utilizzato in un ambiente freddo. Non si tratta di problemi di funzionamento dello schermo. Lo schermo torna allo stato di funzionamento normale non appena la temperatura ambiente aumenta.

• Se si lascia visualizzata un’immagine statica per lungo tempo lo schermo potrebbe “bruciarsi” o lasciare un’immagine residua. Questa tuttavia scomparirà con il tempo. In caso di presenza di immagini residue si raccomanda di usare la funzione salvaschermo oppure un software video o grafico in modo che sullo schermo sia sempre visualizzata un’immagine in movimento. Sebbene le immagini residue di scarsa entità (immagini impresse) risultino meno evidenti, una volta verificatosi il fenomeno non potrà essere risolto completamente.

• È possibile che la superficie del pannello, il mobile o la cornice si surriscaldino durante l’uso. Ciò non costituisce tuttavia alcun problema. Punti luminosi e scuri sullo schermo LCD Benché questo schermo LCD sia ad alta tecnologia e offra una risoluzione effettiva di almeno il 99,99%, potrebbe mostrare punti scuri (pixel difettosi) o luminosi (rossi, blu, gialli, ecc.) continuamente accesi o lampeggianti. Si tratta di un fenomeno comune a tutti gli schermi LCD, che a volte si verifica a causa di pixel difettosi. Questi ultimi possono verificarsi nel caso in cui si usi il display per un periodo di tempo molto lungo. Non si tratta però di un problema di funzionamento dello schermo Installazione

• Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A,

• Per evitare il surriscaldamento interno dell’apparecchio, consentire un’adeguata circolazione d’aria. Non collocare l’apparecchio su superfici quali coperte o tappeti né in prossimità di materiali quali tendaggi che potrebbero bloccarne le prese di ventilazione.

• Non collocare l’apparecchio in prossimità di fonti di calore quali radiatori o condotti dell’aria né in luoghi soggetti alla luce solare diretta, a polvere eccessiva, a vibrazioni di tipo meccanico o a urti. Introduzione5

• Durante l’installazione di più apparecchi con il display, a seconda della posizione della loro posizione reciproca potrebbero verificarsi problemi quali il malfunzionamento del telecomando, immagini o audio disturbati. Reimballaggio Non eliminare il materiale di imballaggio. Esso potrebbe infatti risultare utile per il trasporto dell’apparecchio. In tal caso si raccomanda di reimballare l’apparecchio come illustrato sulla confezione. Per qualsiasi domanda o problema relativo all’apparecchio si prega di rivolgersi a un rivenditore Sony autorizzato.6

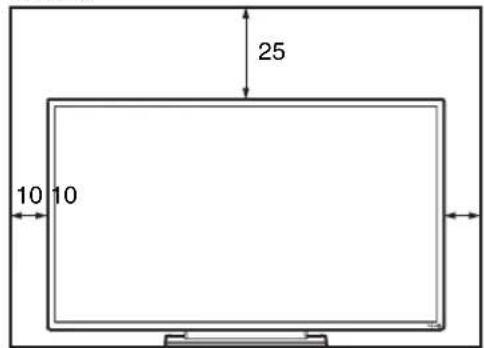

Consigli relativi all’installazione Installare il display in un luogo spazioso

• Per evitare il surriscaldamento interno ci si deve accertare che lo spazio che circonda il display sia sufficiente per garantire la ventilazione corretta, come illustrato nella figura riportata di seguito.• La temperatura ambiente deve essere compresa tra 0 °C e

°C. Prestare particolare attenzione quando s’installa il display vicino al soffitto. In questi punti infatti la temperatura potrebbe diventare più elevata rispetto alla normale temperatura della stanza.• Per il supporto utilizzare l’apposito supporto da tavolo SU-S01 (non in dotazione). Per il montaggio far riferimento al manuale di istruzioni del supporto da tavolo.• Per l’installazione di materiali quali staffe, viti o bulloni non è possibile specificarne il tipo. Per la loro installazione si prega di rivolgersi ai rivenditori locali autorizzati. Per l’installazione del display si raccomanda di rivolgersi a personale Sony qualificato.• Quando il display è acceso all’interno si riscalda. Ciò potrebbe causare ustioni. Quando il display è acceso o appena è entrato in standby non se ne deve toccare la parte superiore o posteriore. Installazione con il supporto da tavolo

• Per spostare o installare il display quando questo è applicato al supporto (non in dotazione), assicurarsi che l’operazione venga effettuata da almeno 2 persone.• Se si installa un supporto compatibile con il montaggio VESA o similare, si consiglia un valore di coppia di serraggio di 2N·m (20kgf·cm). Installazione del display in posizione orizzontale Installazione del display in posizione verticale Note Parte anteriore Parte laterale Unità: cm

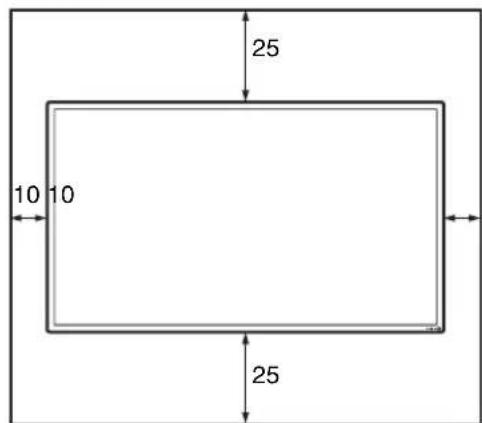

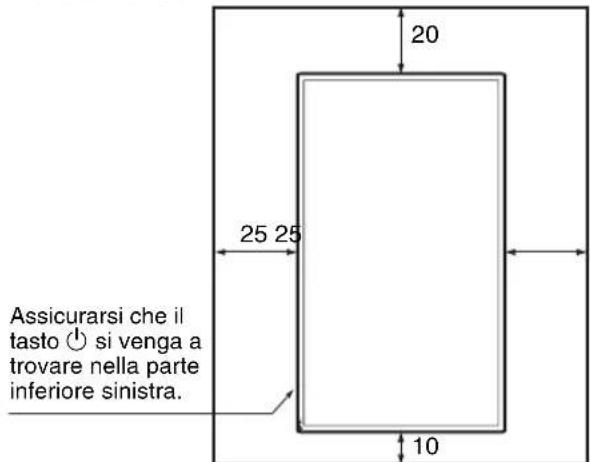

Unità: cm Parte anteriore Parte laterale Assicurarsi che il tasto 1 si venga a trovare nella parte inferiore sinistra.

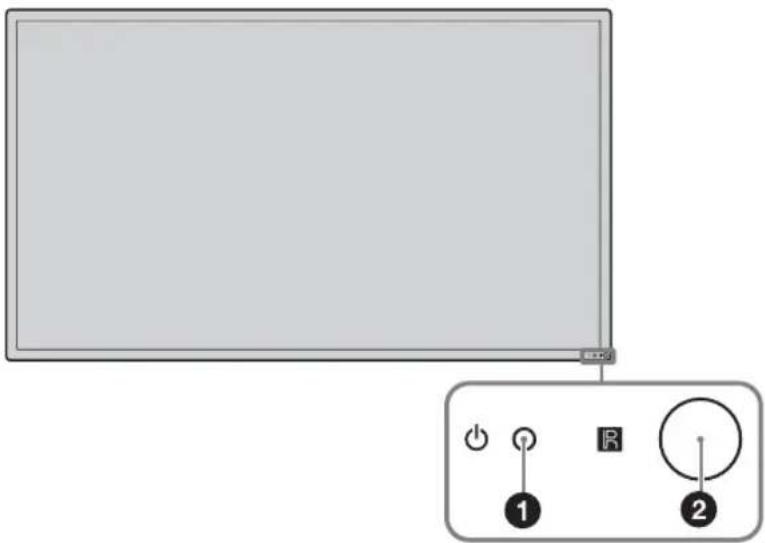

Parte anteriore Posizione e funzione delle parti e dei comandi Parti Descrizione 1 1 Indicatore (alimentazione/standby)

• Si illumina di verde quando il display è acceso.

• Si illumina di rosso quando il display si trova in standby. Quando il display entra in modalità di risparmio energetico la luce diventa arancione e un segnale di input viene trasmesso dal PC. Quando l’indicatore 1 lampeggia di colore rosso, vedere pagina 31. Se l’opzione “LED” nelle impostazioni “Display multiplo” è impostata su “No” e l’opzione “Posizione” non è impostata sulla parte inferiore destra, l’indicatore non si illumina in verde anche se il display è acceso, tranne in caso di assenza di segnale o di un segnale non compatibile. 2 Sensore del telecomando Sensore di ricezione luminoso del telecomando Nota8

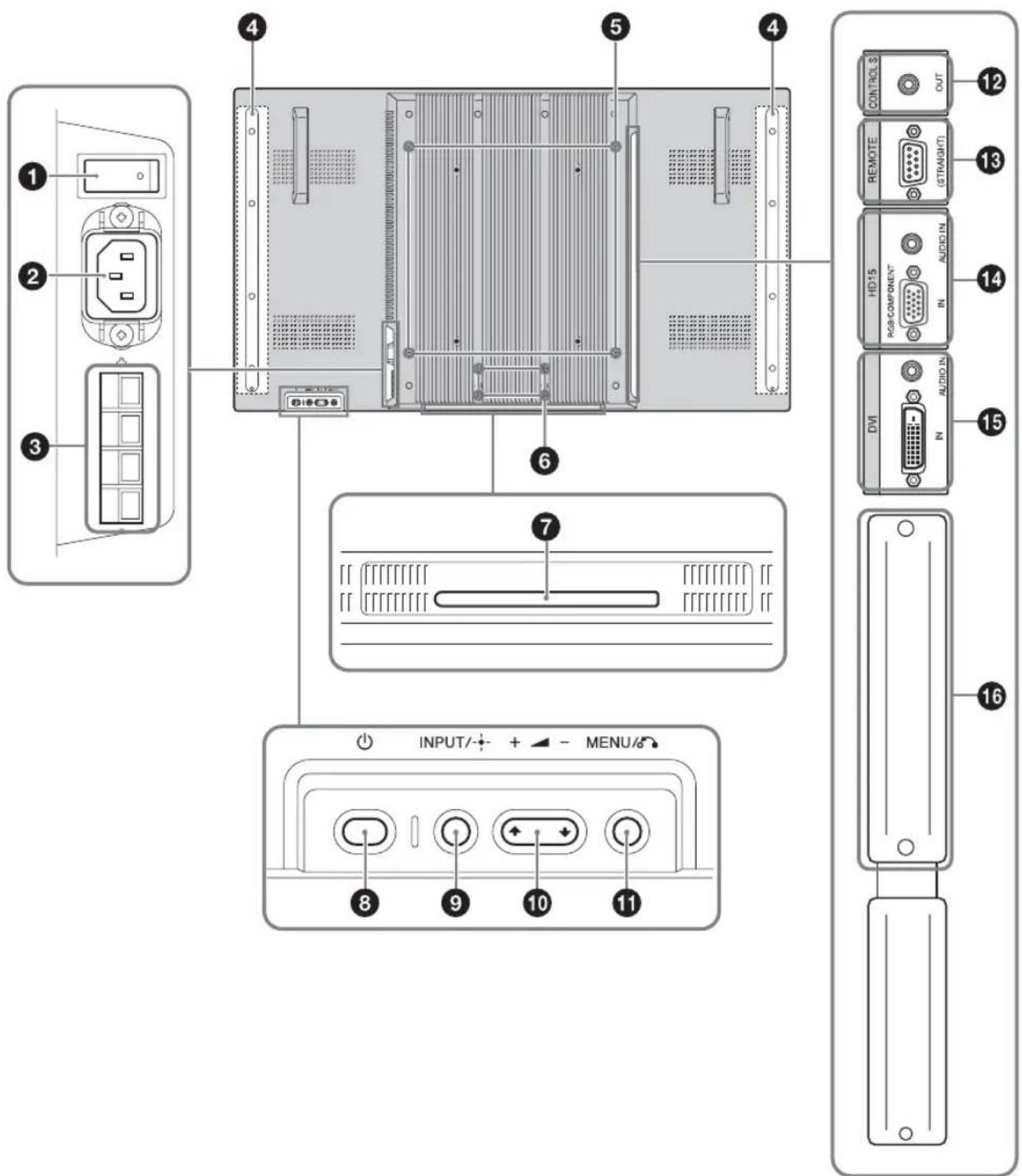

Parti Descrizione 1 Interruttore di alimentazione principale Portare l’interruttore di alimentazione principale in posizione di acceso ON (premere il lato con ) per impostare la periferica. Quando l’interruttore di alimentazione principale è in posizione di spento OFF (premere il lato con ), il consumo energetico è di 0 W. 2 Presa AC IN Collegare il cavo di alimentazione CA, fornito in dotazione, a questa presa e a una presa di rete. vedere pagina 17. Dopo aver collegato il cavo di alimentazione CA e acceso l’interruttore di alimentazione principale, l’indicatore 1 si illumina di rosso e il display entra in standby. 3 Presa SPEAKER A questa presa si devono collegare i diffusori SS-SPG02 (non in dotazione). Per ulteriori informazioni sul collegamento dei diffusori, consultare il relativo manuale delle istruzioni. Per ulteriori informazioni sul percorso dei cavi dei diffusori vedere pagina 18. 4 Posizioni di installazione dei diffusori Applicare i diffusori dedicati SS-SPG02. 5 Fori per l’installazione del supporto Fori per viti conformi allo standard VESA (passo: 400 mm × 400 mm, vite: M6). Se si installa un supporto compatibile con il montaggio VESA o similare, si consiglia un valore di coppia di serraggio di 2N·m (20kgf·cm). 6 Fori di installazione del Supporto da tavolo applicabile Utilizzare questi ganci per installare il Supporto da tavolo SU-S01 (non in dotazione). 7 Coperchio dei fori del Supporto da tavolo dedicato Rimuovere per installare il Supporto da tavolo SU-S01 (non in dotazione). 8 1 (alimentazione) Accende o spegne il display (standby). Funziona se l’interruttore di alimentazione principale è in posizione di acceso ON (lato

9 INPUT/ (enter) Da premere per selezionare un segnale da trasmettere tramite la presa HD15 (RGB/ COMPONENT) IN, DVI IN o l’alloggiamento OPTION. Ad ogni pressione del tasto INPUT il segnale da inserire cambia come segue. Se nell’alloggiamento OPTION non è stato installato l’adattatore opzionale compatibile con il segnale video OPTION sarà ignorato. Premere per confermare l’impostazione. 0 (volume/cursore) +/–/F/f Da premere per regolare il volume dei diffusori. Quando il menu è visualizzato, premere questo tasto per spostare il cursore o impostare un valore. Premere per confermare l’impostazione. qa MENU/ (return) Da premere per visualizzare i menu. Torna alla precedente schermata del menu. qs CONTROL S OUT (minipresa stereo) È possibile controllare più apparecchi con un unico telecomando quando il display è collegato alla presa CONTROL S IN di un apparecchio video o di un altro display. qd REMOTE (D-sub a 9 contatti) Questa presa permette di controllare a distanza il display mediante protocollo RS-232C. Per ulteriori informazioni si prega di rivolgersi a un rivenditore Sony autorizzato. qf HD15 (RGB/ COMPONENT) (D-sub a 15 contatti) AUDIO (minipresa stereo) HD15 (RGB/COMPONENT) IN: collega all’uscita del segnale RGB o all’uscita del segnale componente di un apparecchio video o di un PC. Vedere pagina 36. AUDIO IN: inserisce un segnale audio. Collega all’uscita del segnale audio di un apparecchio video o di un PC. Quando s’inserisce un segnale componente non si devono inserire segnali di sincronizzazione ai contatti 13 e 14. Diversamente è possibile che l’immagine non appaia correttamente. Nota Nota10

qg DVI (DVI-D da 24 contatti) AUDIO (minipresa stereo) DVI IN: collega alla presa di uscita del segnale digitale di un apparecchio video o di un PC. È compatibile con la funzione di protezione da copia HDCP. AUDIO IN: inserisce un segnale audio. Collega all’uscita del segnale audio di un apparecchio video, ecc. qh Alloggiamento OPTION (porta VIDEO/COM) Questo alloggiamento è compatibile con i segnali video e le funzioni di comunicazione. Qui si può installare un adattatore opzionale (serie BKM-FW) per estendere le funzioni di controllo. Vedere pagina 15. Parti Descrizione11

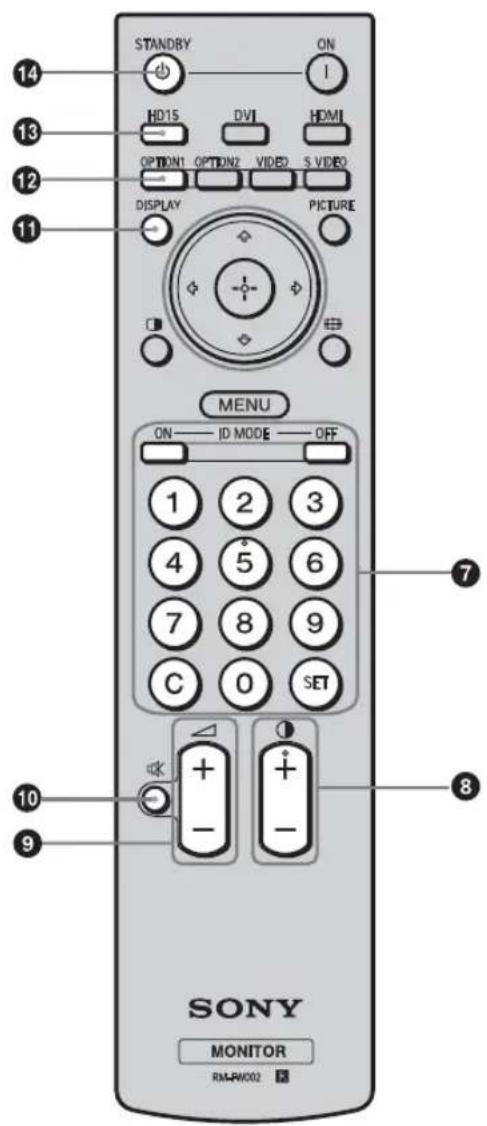

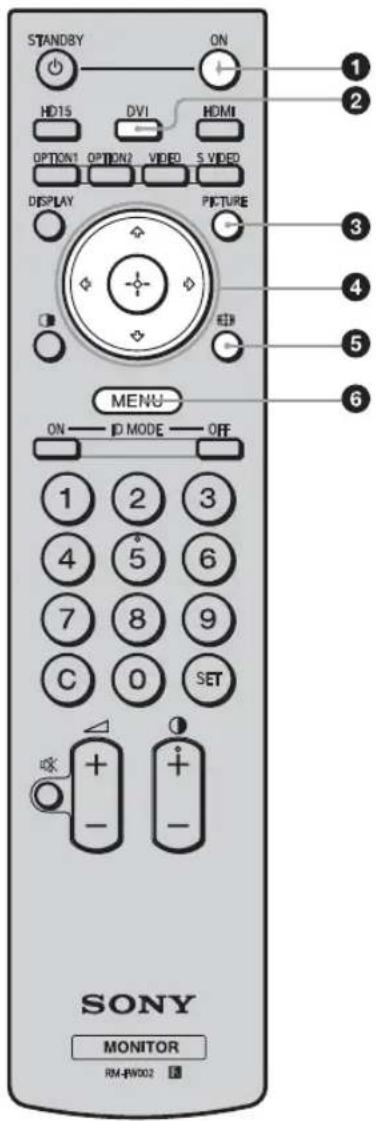

Telecomando Descrizione dei tasti

• Sui tasti 5 e +/- è presente un punto tattile. Esso è utilizzabile come riferimento durante l’uso del display.

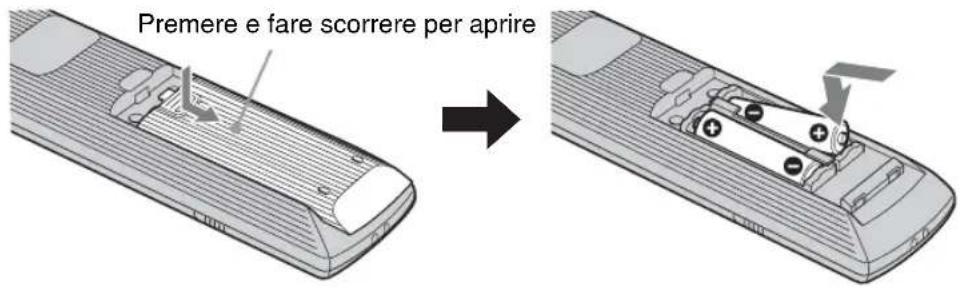

• Inserire due pile al manganese di formato AA (R6) (in dotazione) allineando i simboli 3 e # sulle pile allo schema riportato all’interno dello scomparto pile del telecomando. Se una batteria non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una batteria con una uguale o simile seguendo le raccomandazioni del produttore. Per lo smaltimento della batteria, attenersi alle norme in vigore nel paese di utilizzo. 1 Tasto ON (accensione) Da premere per accendere il display. Funziona se l’interruttore di alimentazione principale sul retro del display è in posizione di acceso ON. 2 Tasto DVI Da premere per selezionare il segnale trasmesso alla presa DVI. 3 Tasto PICTURE Seleziona “Modo immagine”. Ad ogni pressione, il modo si alterna tra “Vivido”, “Standard”, “Personalizzato” e “Conferenza”. 4 Tasti F/f/G/g/ (freccia/Enter) I tasti F/f/G/g consentono di spostare il cursore del menu, di impostare i valori e così via. Premendo è possibile impostare il menu o le voci di impostazione selezionate. 5 Tasto (modo ampio) Da premere per cambiare il rapporto di aspetto dell’immagine. Vedere pagina 13. 6 Tasto MENU Da premere per visualizzare i menu. Premerlo di nuovo per disattivare la visualizzazione. Vedere pagina 19. Note Attenzione

Premere e fare scorrere per aprire12

Non è possibile utilizzare i tasti HDMI, OPTION 2, VIDEO, S VIDEO e su questo display. 7 Tasti ID MODE (ON/0-9/SET/C/OFF) È possibile utilizzare un display specifico senza influenzare altri display installati contemporaneamente.

• Tasto ON: da premere per visualizzare “Numero indice” sullo schermo.

• Tasti 0-9: da premere per inserire il “Numero indice” del display che si desidera usare.

• Tasto SET: da premere per impostare “Numero indice”.

• Tasto C: da premere per annullare l’impostazione “Numero indice”.

• Tasto OFF: da premere per tornare al modo normale. Vedere pagina 14. 8 Tasto (contrasto) +/– Da premere per regolare il livello (contrasto) dell’immagine. 9 Tasto (volume) +/– Da premere per regolare il volume. 0 Tasto (disattivazione dell’audio) Da premere per disattivare l’audio. Premerlo di nuovo per ripristinarlo. qa Tasto DISPLAY Da premere per visualizzare sullo schermo l’ingresso e il tipo del segnale attualmente selezionato, nonché l’impostazione “Aspetto”. Premerlo di nuovo per disattivare la visualizzazione. Le informazioni visualizzate scompaiono automaticamente dopo alcuni secondi. qs Tasto OPTION 1 Quando è installato un adattatore opzionale permette di selezionare il segnale di ingresso dall’apparecchio collegato all’adattatore opzionale. Se l’adattatore opzionale installato è dotato di prese di ingresso multiple, ad ogni pressione del tasto è possibile alternare tra i segnali di ingresso. qd Tasto HD15 Da premere per selezionare il segnale d’ingresso della presa HD15 (RGB/COMPONENT). Il segnale RGB o il segnale componente viene selezionato automaticamente o manualmente in base alle impostazioni del menu. qf 1 Tasto STANDBY Da premere per portare il display in standby. Nota13

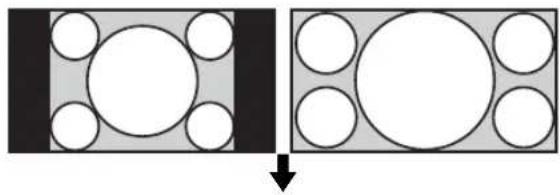

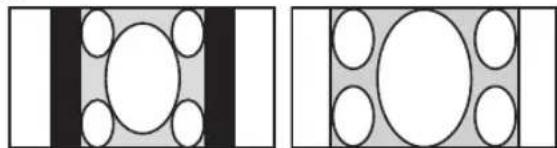

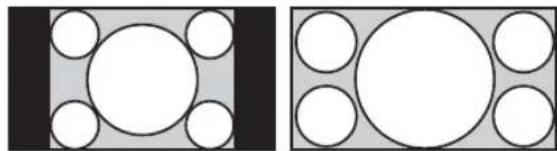

Tasti speciali del telecomando Uso del modo ampio È possibile modificare il rapporto d’aspetto dello schermo. Suggerimento È inoltre possibile accedere alle impostazioni “Aspetto” in “Schermo”. Vedere pagina 23. Per l’ingresso da apparecchi video quali Video, DVD, ecc. (ad eccezione dell’ingresso dal PC) Sorgente di origine 4:3

Sorgente di origine 16:9

Per l’ingresso del PC Le illustrazioni riportate di seguito indicano la risoluzione d’ingresso 1.024 × 768 Se la risoluzione d’ingresso è maggiore della risoluzione dello schermo (1.920 × 1.080) la visualizzazione Reale corrisponde a Pieno 1. Zoom largo Zoom Pieno 4:3 Nota Zoom largo Zoom Pieno 4:3 Reale Pieno 1 Pieno 214

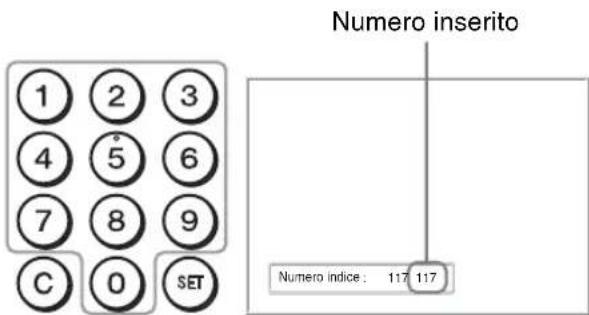

Uso del tasto ID MODE È possibile utilizzare un display specifico senza influenzare altri display installati contemporaneamente. 1 Premere il tasto ON . Il “Numero indice” del display appare in caratteri neri nel menu visualizzato nella parte inferiore sinistra dello schermo. Ad ogni display è assegnato un “Numero indice” preimpostato compreso tra 1 e 255. 2 Con i tasti 0 - 9 del telecomando inserire il “Numero indice” del display da usare. Il numero inserito appare accanto al “Numero indice” di ogni display. 3 Premere il tasto SET . I caratteri relativi al display selezionato diventano di colore verde, mentre gli altri diventano di colore rosso. È possibile usare esclusivamente il display specificato indicato dai caratteri verdi. Per gli altri monitor, sono operativi soltanto il tasto ON e il tasto 1 STANDBY/ID MODE- OFF. 4 Una volta modificate tutte le impostazioni premere il tasto OFF. Sul display appare di nuovo lo schermo normale. Per correggere il Numero indice Premere il tasto C per cancellare il “Numero indice” inserito. Tornare al punto 2 e quindi inserire un nuovo “Numero indice”. SuggerimentoPer istruzioni sulla modifica di “Numero indice” del display si prega vedere “Numero indice” in “Impostaz. controllo” a pagina 24.Numero indice

Numero indiceNumero indice

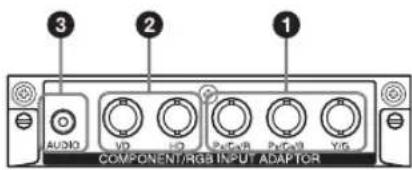

Adattatori opzionali Il terminale dell’alloggiamento OPTION qh (pagina 10) sulla parte laterale dell’apparecchio è di tipo a inserimento. È possibile collegarvi i seguenti adattatori opzionali (non in dotazione). Per ulteriori informazioni sull’installazione si prega di rivolgersi al proprio rivenditore Sony. Per ulteriori informazioni sugli adattatori opzionali per l’espansione del sistema si prega di consultare i rispettivi manuali d’uso. Adattatore di INGRESSO COMPONENTE/ RGB BKM-FW11 1 Presa Y/G, P

/R IN (BNC): permette di effettuare il collegamento all’uscita del segnale RGB o all’uscita del segnale componente di un apparecchio video o di un PC. 2 Presa HD, VD IN (BNC): permette di effettuare il collegamento all’uscita del segnale di sincronizzazione di un PC. Durante l’inserimento di un segnale componente non si devono inserire segnali sincronici ai connettori HD e VD. Diversamente è possibile che l’immagine non appaia correttamente. 3 Presa AUDIO (minipresa stereo): Permette di effettuare il collegamento all’uscita audio di un apparecchio video o di un PC. Adattatore di INGRESSO HDMI BKM-FW15 Collega all’uscita del segnale HDMI di un apparecchio video o di un PC. È possibile visualizzare video potenziati o ad alta definizione e ascoltare l’audio digitale a due canali.

• Accertarsi di utilizzare esclusivamente un cavo HDMI (non in dotazione) che rechi il logo HDMI. Si raccomanda l’uso di un cavo HDMI Sony (di tipo ad alta velocità).

• Il controllo HDMI è disponibile soltanto negli apparecchi con numero di serie dal 7000001 in poi. Adattatore di INGRESSO HD-SDI/SDI BKM- FW16 Permette di effettuare il collegamento all’uscita del segnale HD-SDI di un apparecchio video. Adattatore di CONTROLLO MONITOR BKM- FW21 1 Presa CONTROL S IN/OUT (minipresa stereo): consente di controllare più apparecchi con un unico telecomando quando il display è collegato alla presa CONTROL S di un apparecchio video o di un altro display. 2 Presa REMOTE (D-sub da 9 contatti): permette di controllare a distanza il display mediante protocollo RS-232C. Per ulteriori informazioni si prega di rivolgersi a un rivenditore Sony autorizzato. Non è possibile usare la presa REMOTE di questo display se l'adattatore è già collegato ad esso. Occorre usare invece la presa REMOTE dell'adattatore. Adattatore di GESTIONE DI RETE BKM- FW32 È possibile collegare questa periferica alla rete tramite un cavo LAN (10BASE-T/100BASE-TX). Da un PC è possibile assegnare varie impostazioni e controllare il display attraverso la rete. Per ragioni di sicurezza, non collegare il connettore per il cablaggio del dispositivo periferico che potrebbe avere una tensione eccessiva in questa porta. Per questa porta si raccomanda di seguire il manuale di istruzioni dell’adattatore opzionale. Non è possibile usare la presa REMOTE di questo display se l'adattatore è già collegato ad esso. Nota Note Nota Attenzione Nota16

Adattatore per RICEVITORE STREAMING BKM-FW50 È possibile utilizzare questo display per la segnaletica digitale. Diviene così possibile vedere film o foto oppure ascoltare musica in background nei formati specificati semplicemente inserendo i relativi supporti di memoria. È altresì possibile vedere le immagini di un computer collegato alla rete.

• Per ragioni di sicurezza, non collegare il connettore per il cablaggio del dispositivo periferico che potrebbe avere una tensione eccessiva in questa porta. Per questa porta si raccomanda di seguire il manuale di istruzioni dell’adattatore opzionale.

• Alcune funzioni del controllo Internet del BKM-FW50 sono limitate. Non è possibile usare la presa REMOTE di questo display se l'adattatore è già collegato ad esso. Attenzione Nota17

Operazioni preliminari

• Accertarsi innanzi tutto che tutti gli apparecchi siano disalimentati.• Usare cavi adatti agli apparecchi da collegare.• Collegare i cavi inserendoli completamente nelle rispettive prese. Diversamente potrebbero verificarsi disturbi.• Per scollegare i cavi li si deve afferrare per la spina. Non tirare mai i cavi stessi.• Fare inoltre riferimento al manuale d’uso dell’apparecchio da collegare.• Inserire in modo saldo la spina nella presa AC IN.• Per mantenere saldamente in posizione la spina CA si raccomanda di usare uno dei due appositi fermi (in dotazione). Collegamento dei diffusori Collegare i diffusori SS-SPG02 (non in dotazione). Per il loro collegamento si devono usare gli appositi cavi con essi forniti. Assicurarsi di collegare i diffusori in modo corretto. Per ulteriori informazioni sul collegamento dei diffusori, consultare il relativo manuale delle istruzioni. Per ulteriori informazioni sul percorso dei cavi dei diffusori vedere pagina 18. Collegamento del cavo di alimentazione CA 1 Inserire il cavo di alimentazione CA nella presa AC IN. Quindi fissare il fermaspina CA (in dotazione) al cavo di alimentazione CA. 2 Fare scorrere il fermaspina CA sul cavo per inserirlo nel coperchio della presa AC IN. Per scollegare il cavo di alimentazione CA Dopo avere sbloccato il fermaspina CA premendolo ai lati, afferrare la spina ed estrarre il cavo di alimentazione CA. Collegamenti Cavo per diffusore (senza coperchio della presa)Presa AC INCavo di alimentazione CAFermaspina CACoperchio della presa AC IN18

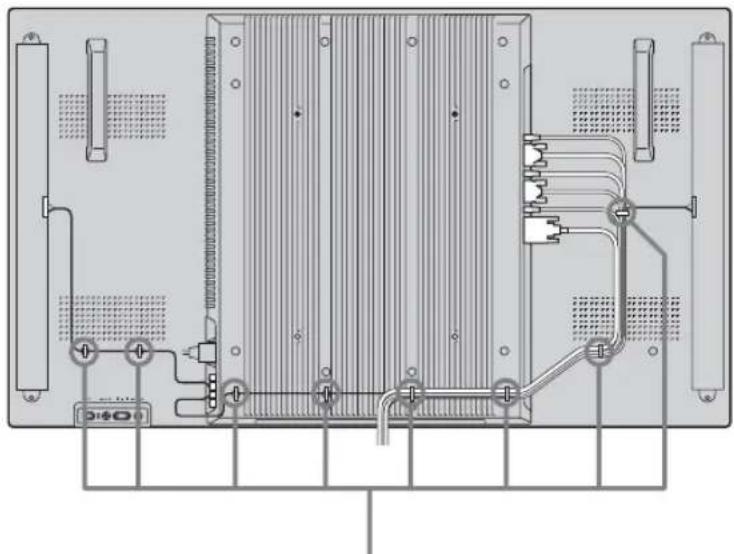

Sistemazione dei cavi Uso dei fermacavi È possibile fissare in modo ordinato i cavi utilizzando gli appositi fermacavi in dotazione. Applicare i fermacavi come raffigurato di seguito. Parte posteriore19

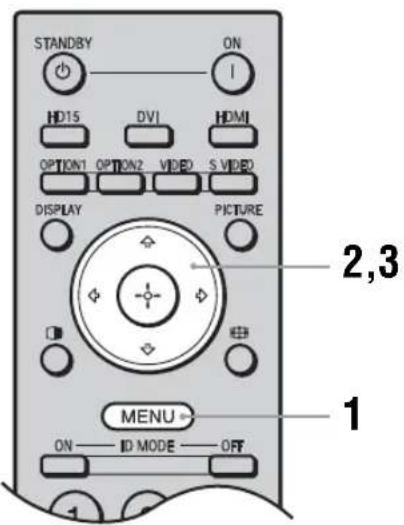

Panoramica dei menu 1 Premere il tasto MENU. 2 Premere i tasti F/f per evidenziare l’icona di menu desiderata. 3 Premere il pulsante o il pulsante g. Per evidenziare un’opzione e per modificare le impostazioni in ogni schermata del menu, premere i tasti F/f/G/g. Premere il tasto per confermare la selezione. Per uscire dal menu premere il tasto MENU. Per cambiare la lingua delle indicazioni a schermo La lingua delle impostazioni a schermo e dei messaggi può essere selezionata tra “English”, “Français”, “Deutsch”, “Español”, “Italiano” e “ ”. “English” (inglese) è l’impostazione predefinita. Vedere pagina 24. Con queste impostazioni è possibile accedere alle funzioni riportate di seguito:

• A seconda delle impostazioni è possibile che le icone di menu visualizzate nella parte inferiore dello schermo non siano disponibili. Uso delle impostazioni

2,3 Impostazioni Per impostare/modificare Immagine/Audio Modo immagine: (pagina 20)Regolaz. Modo immagine (pagina 20)Modo audio: (pagina 21)Regolaz. Modo audio (pagina 21)Non è possibile impostare o modificare “Modo immagine” e “Regolaz. Modo immagine” quando non vi è un segnale in ingresso. Schermo Display multiplo (pagina 22)Aspetto: (pagina 23)Regola schermo (pagina 23) Impostazione Lingua: (pagina 24)Impostazione timer (pagina 24)Modo ECO: (pagina 24)Display di stato: (pagina 24)Uscita diffusori: (pagina 24)Impost. avanzate (pagina 24)Informazioni (pagina 27)Ripristina tutto (pagina 28) Nota20

Immagine/Audio Impostazioni Per istruzioni sulla selezione e la modifica delle impostazioni, si prega di vedere la sezione “Panoramica dei menu” (pagina 19). Menu Funzione e utilizzo Modo immagine È possibile scegliere la qualità dell’immagine per farla corrispondere al tipo di immagine e alla luminosità dell’ambiente circostante. Suggerimento Per alternare tra un’opzione di “Modo immagine” e l’altra si può inoltre usare il tasto PICTURE del telecomando. Vivido Migliora la nitidezza dell’immagine e aumenta il contrasto. Standard Impostazione standard. Personalizzato Consente una regolazione più dettagliata. Conferenza Consente di regolare la qualità dell’immagine per le videoconferenze in condizioni di luce fluorescente. “Conferenza” potrebbe non essere efficace a seconda dell’ambiente o del sistema di videoconferenza in uso. In tal caso occorre regolare la qualità dell’immagine passando ad un’altra impostazione del “Modo immagine” e così via. Regolaz. Modo immagine È possibile regolare la qualità dell’immagine per ciascun “Modo immagine” in maniera più dettagliata.

• Mentre è possibile impostare e regolare ciascun “Modo immagine”, le impostazioni “Retroillum”, “Riduz. Disturbi” e “CineMotion” sono comuni a tutti i “Modo immagine” stessi.

• In caso di ingresso dal PC, non è possibile regolare “Colore”, “Nitidezza”, “Riduz. Disturbi” o “CineMotion”. Retroillum Consente di regolare la luminosità dello schermo LCD. Contrasto Consente di aumentare o ridurre il contrasto. Luminosità Consente di regolare la luminosità dell’immagine. Colore * Consente di regolare l’intensità del colore. Nitidezza * Consente di aumentare o ridurre la nitidezza dell’immagine. Riduz. Disturbi * Consente di ridurre le interferenze provenienti dall’apparecchiatura connessa. In caso di interferenze molto intense sono efficaci impostazioni più alte. No/Basso/Medio/Alto CineMotion * Selezionare “Automatico” o “No”. Se si seleziona “Automatico”, il display dello schermo viene ottimizzato automaticamente tramite il rilevamento dei contenuti dell’immagine e l’applicazione di un processo pulldown 3:2 o 2:2 inverso. L’immagine apparirà più nitida e naturale. A seconda del tipo di segnale d’ingresso la funzione “CineMotion” potrebbe non essere correttamente applicabile. Correz. Gamma Consente di bilanciare le sezioni chiare e scure delle immagini. Ad impostazioni più elevate corrisponde una maggiore correzione gamma. Non è possibile impostare “Correz. Gamma” quando “Modo immagine” è impostato su “Conferenza”. Alto/Medio/Basso Nota Note Nota Nota21

• Selezionare solo per l’ingresso video. Regolaz. Modo immagine Temp. colore Consente di regolare a piacere i toni bianchi. I valori predefiniti vengono impostati in fabbrica. Suggerimento Permette di ripristinare le impostazioni predefinite selezionando “Ripristina” nella schermata di regolazione dei toni. Fredda Conferisce una sfumatura azzurra ai bianchi. Neutra Conferisce una sfumatura neutra ai bianchi. Calda Conferisce una sfumatura rossa ai bianchi. Personalizzato Offre una gamma più ampia di toni bianchi rispetto alle impostazioni che precedono. Potenziam. lumin. Selezionare “Sì” o “No”. Selezionare “Sì” per regolare la qualità dell’immagine in modo da accentuare la luminosità.

• “Potenziam. lumin.” è impostabile esclusivamente quando “Modo immagine” è impostato su “Vivido”.

• Quando “Potenziam. lumin.” è impostato su “Sì” non è possibile regolare “Retroillum”, “Contrasto”, “Luminosità” e “Temp. colore”.

• Quando “Potenziam. lumin.” è impostato su “Sì”, “Retroillum” su “Max” e “Modo ECO” su “No” la luminosità è al livello massimo. Ripristina Selezionare “Annulla” o “Esegui”. Selezionare “Esegui” per ripristinare i valori predefiniti di tutte le impostazioni di “Regolaz. Modo immagine”. Modo audio È possibile regolare l’uscita audio dai diffusori SS-SPG02 (non in dotazione) con varie impostazioni del “Modo audio”. Dinamico Consente di potenziare gli acuti e i bassi. Standard Impostazione standard. Personalizzato Consente una regolazione più dettagliata. Regolaz. Modo audio È possibile regolare il tono audio in maniera dettagliata. Suggerimento È possibile impostare “Acuti” e “Bassi” quando il “Modo audio” è impostato su “Personalizzato”. Acuti Consente di aumentare o ridurre i suoni acuti. Bassi Consente di aumentare o ridurre i bassi. Bilanciamento Consente di regolare il bilanciamento dei diffusori destro e sinistro. Surround Selezionare “No” o “Sì”. Quando si seleziona “Sì” il suono stereo di riproduzioni di film e musica verrà regolato per ottenere un audio molto più realistico. Ripristina Selezionare “Annulla” o “Esegui”. Selezionare “Esegui” per ripristinare i valori predefiniti di tutte le impostazioni di “Regolaz. Modo audio”. Menu Funzione e utilizzo Note22

Schermo Impostazioni Per istruzioni sulla selezione e la modifica delle impostazioni, si prega di vedere la sezione “Panoramica dei menu” (pagina 19). Se correntemente non viene ricevuto nessun segnale, nelle impostazioni di “Schermo” sarà possibile selezionare solo “Display multiplo”. Nota Menu Funzione e utilizzo Display multiplo Permette di definire le impostazioni per connettere molteplici display sino a formare una parete video.

• In stato di ingresso video “Display multiplo” consente di visualizzare un’immagine il più vicino possibile alle impostazioni correnti di “Aspetto”. Tuttavia, in stato di ingresso PC, viene visualizzato l’“Aspetto” “Pieno 2”.

• Se è stata selezionata una “Posizione” inferiore destra l’indicatore 1 si illumina anche se l’opzione “LED” è impostata su “No” L’indicatore si illumina anche nei seguenti casi: display spento (standby), errori rilevati, display in modo di sospensione, nessun segnale trasmesso o segnale trasmesso non compatibile. Display multiplo Specificare le impostazioni per formare una parete video.

Consente di utilizzare una singola schermata. “2×2”/“3×3”/“4×4” Impostazioni per la connessione di 2, 3 o 4 display in verticale o in orizzontale. “1×2”/“1×3”/“1×4” Impostazioni per la connessione di 2, 3 o 4 display in orizzontale. “2×1”/“3×1”/“4×1” Impostazioni per la connessione di 2, 3 o 4 display in verticale. Posizione Impostazioni per la posizione dello schermo di ciascun display. Formato uscita È possibile selezionare un formato di uscita dell’immagine. La posizione dell’immagine viene regolata automaticamente ed è possibile ottenere un’uscita immagine adeguata. Mattonelle Mostra tutto il segnale su ciascuno schermo. Finestra Mostra una sola immagine di grandi dimensioni su più display in modo naturale. Parte del segnale si estende al di fuori dell’area di visualizzazione. LED Selezionare “Sì” o “No”. Se si seleziona “Sì”, l’indicatore 1 sul pannello anteriore (pagina 7) rimane sempre acceso. Note23

• Selezionare solo in caso di ingresso video. ** Selezionare solo in caso di ingresso PC. Aspetto Consente di modificare il rapporto d’aspetto dello schermo. Per ulteriori informazioni si prega di vedere vedere pagina 13. Suggerimenti

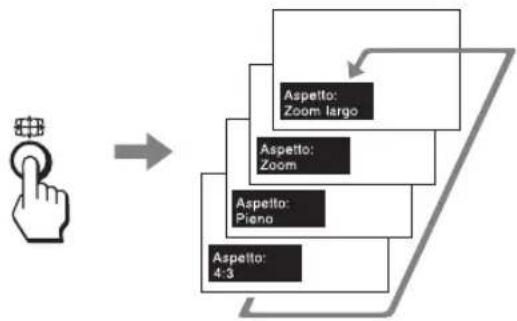

• Per alternare tra un’opzione di “Aspetto” e l’altra è inoltre possibile usare il tasto del telecomando.

• Selezionare “Zoom” per visualizzare i film e altri contenuti DVD con bande nere usando l’intera area di visualizzazione dello schermo per l’ingresso video. Non è possibile impostare “Aspetto” mentre è in uso “Display multiplo”. Zoom largo * Consente di ingrandire l’immagine fino a riempire lo schermo, con una distorsione minima. Zoom * Consente di ingrandire l’immagine mantenendo il medesimo rapporto d’aspetto. Pieno * Consente di ingrandire l’immagine orizzontalmente fino a riempire lo schermo quando la sorgente dell’immagine è 4:3 (definizione standard). Quando la sorgente dell’immagine è 16:9 (alta definizione), viene visualizzata nello stesso rapporto d’aspetto 16:9. 4:3 * Consente di visualizzare tutte le sorgenti di immagine con il rapporto di aspetto 4:3. Pieno 1 ** Consente di ingrandire l’immagine fino a riempire lo schermo verticalmente, mantenendo lo stesso rapporto d’aspetto. È possibile che intorno all’immagine venga visualizzata una cornice nera. Pieno 2 ** Consente di ingrandire l’immagine fino a riempire lo schermo. Reale ** Consente di visualizzare l’immagine con il numero di punti originale. Se la risoluzione d’ingresso è maggiore della risoluzione dello schermo (1.920 × 1.080) la visualizzazione “Reale” corrisponde a “Pieno 1”. Regola schermo Consente di regolare le dimensioni e la posizione dello schermo. “Regolaz. automatica”, “Fase” e “Passo” non sono disponibili quando s’inserisce un segnale digitale, ad esempio DVI o PC. Regolaz. automatica ** Selezionare “Annulla” o “Esegui”. Se si seleziona “Esegui”, la posizione dello schermo e la fase dell’immagine vengono regolati automaticamente quando lo schermo riceve un segnale di ingresso dal PC collegato. Si noti che con alcuni segnali d’ingresso “Regolaz. automatica”potrebbe non funzionare correttamente. In questi casi occorre regolare manualmente le opzioni riportate di seguito. Per una regolazione corretta, effettuare gli aggiustamenti quando su tutto lo schermo è visualizzata un’immagine luminosa. Fase ** Consente di regolare la fase nel caso si verifichino sfarfallii. Passo ** Consente di regolare il passo qualora sull’immagine vengano visualizzate strisce verticali indesiderate. Dim. orizz. Consente di regolare la dimensione dell’immagine orizzontalmente. Posiz. orizz. Consente di regolare la posizione dell’immagine verso destra e verso sinistra. Dim. vert. Consente di regolare la dimensione dell’immagine verticalmente. Posiz. vert. Consente di regolare la posizione dell’immagine verso l’alto o il basso. Ripristina Selezionare “Annulla” o “Esegui”. Selezionare “Esegui” per ripristinare tutte le impostazioni predefinite di “Regola schermo”. Menu Funzione e utilizzo Nota Nota Nota Nota24

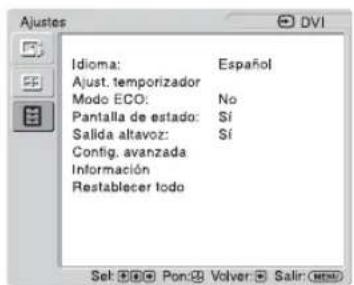

Impostazione Impostazioni Per istruzioni sulla selezione e la modifica delle impostazioni, si prega di vedere la sezione “Panoramica dei menu” (pagina 19). Menu Funzione e utilizzo Lingua Selezionare una lingua dalle opzioni visualizzate. Selezionare “English”, “Français”, “Deutsch”, “Español”, “Italiano” o “ ”. Impostazione timer È possibile regolare l’ora, visualizzare l’orologio incorporato oppure impostare il timer affinché il display si accenda/spenga a un’ora preimpostata. Se l’orologio incorporato tende a non funzionare correttamente è possibile che la pila interna sia scarica. Per la sostituzione della batteria si prega di rivolgersi a un rivenditore Sony autorizzato. Impostaz. ora Consente di impostare il giorno della settimana e l’ora. Impostaz. data Consente di regolare la data (anno, mese, giorno). Il giorno della settimana viene impostato automaticamente. Impostaz. ora Consente di impostare l’ora. Display ora Selezionare “Sì” o “No”. Se si seleziona “Sì”, quando si preme il tasto DISPLAY sul telecomando, viene visualizzata l’ora corrente impostata. Timer sì/no Consente di impostare il giorno della settimana e l’ora. Non è possibile utilizzare queste funzioni se non è stata configurata l’“Impostazione timer”. Modo ECO Consente di ridurre la luminosità della retroilluminazione e di ridurre il consumo energetico. Ad impostazioni più alte corrisponde un minor risparmio di energia. No/Basso/Alto Display di stato Selezionare “Sì” o “No”. Se si seleziona “Sì”, il segnale di ingresso e le informazioni relative all’“Aspetto” vengono visualizzate sullo schermo per circa 5 secondi quando si accende il display. Quando si cambia il segnale di ingresso, vengono visualizzate le informazioni relative al segnale di ingresso per circa 5 secondi. Suggerimento Per visualizzare il segnale di ingresso e le informazioni sull’“Aspetto” è possibile utilizzare il tasto DISPLAY del telecomando. Uscita diffusori Selezionare “Sì” o “No”. Selezionare “Sì” per attivare l’uscita audio dai diffusori. Impost. avanzate Consente di specificare impostazioni più dettagliate. Impostaz. controllo Consente di regolare le impostazioni di funzionamento del display e del telecomando. Numero indice Se necessario, è possibile cambiare il numero indice del display. Per impostare il numero indice del display utilizzare i tasti F/f del display e il tasto per confermare l’impostazione. Non è possibile impostare il “Numero indice” dal telecomando. Nota Nota Nota25

Impost. avanzate Modo controllo Consente di impostare il controllo del display dal telecomando o dal display. Durante l’uso di questa opzione i modi selezionabili variano in base alla selezione effettuata dal telecomando o direttamente dal display. Se per l’impostazione si usa il tasto del telecomando è possibile selezionare soltanto “Display+Telecom.” o “Solo telecom.”. Se per l’impostazione si usa il tasto del display è possibile selezionare soltanto “Display+Telecom.” o “Solo display”. Display+Telecom. Consente di utilizzare il display tramite i tasti di comando sul display e sul telecomando. Solo display Consente di utilizzare il display tramite i tasti di controllo sullo stesso. Per specificare questa impostazione è possibile utilizzare solo i tasti del display. Solo telecom. Consente l’utilizzo del display con il telecomando. Per specificare questa impostazione è possibile utilizzare solo il telecomando. Reg. auto schermo Selezionare “Sì” o “No”. Se si seleziona “Sì” vengono salvate le impostazioni quali la dimensione dell’immagine e la posizione per ogni segnale di ingresso, e vengono applicate automaticamente le ultime impostazioni. L’opzione “Reg. auto schermo” opera soltanto mentre è in ingresso un segnale RGB. Spegnimento autom. Selezionare “Sì” o “No”. Se si seleziona “Sì” il display entra automaticamente in modalità di risparmio energetico se non riceve alcun segnale sui connettori d’ingresso DVI, HD15 (RGB/Component), BKM-FW11 o BKM-FW15 per oltre circa 30 secondi. Suggerimenti

• Per accendere il display mentre è in standby occorre premere il tasto 1 del display stesso oppure il tasto ON del telecomando. Nel modo di risparmio energetico il display si accende automaticamente quando giunge in ingresso un segnale.

• Questa funzione non è disponibile se “Logo a schermo” è impostato su “Sì” o se è attivata la funzione salvaschermo. Sovrascansione Consente di specificare se visualizzare le immagini con sovrascansione o scansione semplice. Automatico Determina automaticamente se il segnale è di tipo DTV, quindi esegue la sovrascansione e visualizza l’immagine.

Consente di visualizzare l’immagine con sovrascansione.

Consente di visualizzare l’immagine con scansione semplice. Quando il segnale di ingresso è DTV, potrebbe venire visualizzata una schermata simile a quella del segnale di ingresso PC. Esempio: 480P → 720 × 480/60 Menu Funzione e utilizzo Nota Nota Nota26

Impost. avanzate Modo sincron. Consente di impostare il tipo di ingresso del segnale sul contatto 13 del connettore HD15 (RGB/COMPONENT) IN.

• “Modo sincron.” è disponibile solo quando il segnale RGB viene trasmesso alla presa HD15.

• Vi sono alcuni ingressi per i quali è possibile selezionare solo “O/Comp.”. In questo caso occorre inserire segnali di sincronizzazione orizzontale/verticale attraverso il contatto 13 o 14 delle prese.

• Non è possibile attivare le impostazioni del “Modo sincron.” per l’ingresso tramite adattatori opzionali.

• Questo display non è compatibile con i tre valori del formato sincronico di 576/ 60p.

• Quando in “Modo sincron.” si seleziona “Video” è possibile impostare esclusivamente i segnali 575/50i e 480/60i. O/Comp. Consente di selezionare un ingresso di segnale sincrono orizzontale. Video Consente di impostare un ingresso di segnale video. RGB/YUV Consente di impostare il tipo di segnale per un dispositivo video o un PC connessi alla presa HD15 (RGB/COMPONENT) del display o alla presa BNC (RGB/ COMPONENT) di un adattatore opzionale. Display/Option Per impostare un segnale sul connettore HD15 del display, selezionare “Display”. Per impostare un segnale sull’adattatore opzionale, selezionare “Option”. Automatico Consente di impostare automaticamente un segnale RGB analogico o un segnale componente ricevuto da un apparecchio collegato. RGB Consente di impostare un segnale RGB analogico ricevuto da un apparecchio collegato. YUV Consente di impostare un segnale componente ricevuto da un apparecchio collegato. RGB Segnale Selezionare “PC” o “Video” a seconda che operi come segnale di un PC o segnale video in caso d’ingresso di un segnale RGB da 1280 × 768/60 o720 × 480/60 nella presa HD15 (RGB/COMPONENT) IN, nella presa DVI IN del display, nella presa d’ingresso HDMI dell’adattatore opzionale BKM-FW15 o nella presa d’ingresso BNC dell’adattatore opzionale BKM-FW11. Per ciascuna di queste prese è possibile eseguire in modo indipendente le impostazioni più appropriate.

Salva schermo Questa impostazione consente di impedire o ridurre il fenomeno delle immagini residue che può verificarsi in seguito alla visualizzazione prolungata sul display della stessa immagine.

La funzione di salvaschermo non è attiva. All White Consente di visualizzare una schermata completamente bianca (si arresta automaticamente dopo 30 minuti e il display si porta in standby). Sweep Consente di fare scorrere una barra bianca sulla schermata. Standby Attiva un salvaschermo per il periodo di tempo impostato in “Impostazione timer” in standby (pagina 7) (mentre tale funzione opera il display non mostra alcuna immagine). Quando il tempo impostato è trascorso, il display torna al normale stato di standby. Posizione menu Consente di cambiare l’orientamento della schermata del menu per farlo corrispondere alla direzione di installazione del display. Paesaggio Consente di visualizzare la schermata del menu orizzontalmente. Ritratto Consente di visualizzare la schermata del menu verticalmente. Logo a schermo Selezionare “Sì” o “No”. Se si seleziona “Sì”, quando non viene ricevuto alcun segnale verrà visualizzato il logo. Menu Funzione e utilizzo Note27

Impost. avanzate IP Address Setup Consente di impostare un indirizzo IP per la comunicazione tra il connettore Network (Rete) dell’adattatore opzionale e l’apparecchio, ad esempio un PC, collegato al cavo LAN. Per maggiori dettagli su come definire le impostazioni si prega di vedere la sezione “Operazioni preliminari per l’uso delle Funzioni di rete” (pagina 29). Questa opzione è disponibile solo se è collegato l’adattatore opzionale BKM- FW32/FW50. Speed Setup Consente di impostare la velocità di comunicazione tra il connettore Network (Rete) dell’adattatore opzionale e l’apparecchio, ad esempio un PC, collegato al cavo LAN. Per maggiori dettagli su come definire le impostazioni si prega di vedere la sezione “Operazioni preliminari per l’uso delle Funzioni di rete” (pagina 29). Questa opzione è disponibile solo se è collegato l’adattatore opzionale BKM- FW32/FW50. Attiva ritardo Consente di regolare il tempo che intercorre tra il momento in cui si accende il display e quello in cui si accende effettivamente. Questa opzione può essere impostata su No e da 1 a 120 secondi. Essa sopprime le fluttuazioni improvvise di carico sul sistema di alimentazione elettrica in caso di connessione di più display. Controllo HDMI Se si connette un apparecchio compatibile con il controllo HDMI alla presa di ingresso HDMI dell’adattatore opzionale, è possibile controllare insieme l’apparecchio.

• Questa opzione è disponibile solo se è collegato l’adattatore opzionale BKM- FW15 (numero di serie dal 7000001 in poi).

• Utilizzare il telecomando per accendere/spegnere il display e l’apparecchio collegato. Controllo HDMI Selezionare “Sì” o “No”. Se si seleziona “Sì” viene attivato il controllo dell’apparecchio HDMI ed è possibile impostarlo su “Spegn. aut. periferica” e “Acc. aut. display”.

• Se non funziona, specificare le impostazioni HDMI anche sull’apparecchio collegato.

• Perché sia possibile controllarlo, è necessario che l’apparecchio sia compatibile con il controllo HDMI e che sia impostato per consentire il controllo HDMI dell’apparecchio.

• In base all’apparecchio HDMI, in alcuni casi il funzionamento contemporaneo con questo dispositivo potrebbe non essere possibile. Spegn. aut. periferica Selezionare “Sì” o “No”. Se si seleziona “Sì”, quando si spegne l’alimentazione del display si spegnerà contemporaneamente anche l’alimentazione dell’apparecchio HDMI collegato. Acc. aut. display Selezionare “Sì” o “No”. Se si seleziona “Sì”, quando si seleziona il comando di riproduzione, o un altro comando, dell’apparecchio HDMI collegato, si accenderà contemporaneamente il display. Informazioni Consente di visualizzare il “data”, “Nome modello”, “Numero di serie”, “Tempo funzionam.” e “Vers. Software” del display. Se si installa un adattatore opzionale (BKM-FW32/FW50) dotato di presa di rete, verranno visualizzati “IP Address”, “Player IP Address” e “Network Version”. Per ulteriori informazioni, consultare il manuale delle istruzioni dell’adattatore opzionale. Con alcuni tipi di adattatore opzionale “Player IP Address” non appare. Menu Funzione e utilizzo Nota Nota Note Note Nota28

Ripristina tutto Selezionare “Annulla” o “Esegui”. Selezionare “Esegui” per ripristinare i valori predefiniti di fabbrica di tutte le regolazioni e impostazioni. Le voci dell’opzione “Informazioni” e il “Numero indice” non vengono ripristinati. Menu Funzione e utilizzo Nota29

Operazioni preliminari per l’uso delle funzioni di rete L’installazione di un adattatore opzionale dotato di terminale di rete consente la connessione alla rete.Prima d’iniziare si prega altresì di leggere il manuale di istruzioni dell’adattatore. Precauzione Per motivi di sicurezza si deve collegare la presa del display soltanto a una rete ove non vi sia pericolo di tensione eccessiva o di sovratensione. Assegnazione dell’indirizzo IP Quando si collega il display alla rete LAN gli indirizzi IP possono essere impostati mediante uno dei due seguenti metodi. Per ulteriori informazioni sulla selezione dell’indirizzo IP si prega di rivolgersi all’amministratore della rete.• Assegnazione al display di un indirizzo IP fissoNormalmente si dovrebbe usare questo metodo. Nell’impostazione predefinita il display acquisisce l’indirizzo IP automaticamente.• Acquisizione automatica dell’indirizzo IPSe la rete a cui viene collegato il display è dotata di un server DHCP è possibile che l’indirizzo IP venga assegnato automaticamente dal server stesso. Si noti che in questo caso l’indirizzo IP potrebbe cambiare ad ogni accensione del display.Prima di assegnare l’indirizzo IP si deve collegare il cavo LAN al display in modo da stabilirne la connessione alla rete. Dopo circa 30 secondi accendere il display e definire le impostazioni desiderate. Assegnazione al display di un indirizzo IP fisso 1 Premere il tasto MENU per visualizzare il menu principale. 2 Con i tasti F/f selezionare “Impostazione” e premere il tasto . 3 Con i tasti F/f selezionare “Impost. avanzate” e premere il tasto . 4 Con i tasti F/f selezionare “IP Address Setup” e premere il tasto . 5 Con i tasti F/f selezionare “Manual” e premere il tasto . 6 Utilizzare i tasti F/f per scegliere l’opzione desiderata tra “IP Address”, “Player IP Address”*, “Subnet Mask”, “Default Gateway”, “Primary DNS” e “Secondary DNS”, quindi premere il tasto .

• Non è possibile impostare “Player IP Address” con alcuni tipi di adattatori opzionali. 7 Impostare le tre cifre (da 0 a 255) per ognuno dei quattro campi d’inserimento con i tasti F/f del display o con i tasti numerici del telecomando, quindi premere il tasto o g 8 Impostare le tre cifre (da 0 a 255) per ognuno dei quattro campi e premere il tasto . Ripetere la stessa procedura indicata al punto 6 e selezionare la voce successiva da impostare con i tasti F/f, quindi premere . 9 Dopo aver impostato i valori per tutte le voci desiderate selezionare “Execute” con i tasti F/f e premere quindi il tasto . Selezionare “Execute” e premere il tasto . L’indirizzo IP è stato così impostato manualmente.Quando si seleziona “Cancel” l’impostazione torna ai valori iniziali. Funzioni di rete30

Acquisizione automatica dell’indirizzo IP 1 Premere il tasto MENU per visualizzare il menu principale. 2 Con i tasti F/f selezionare “Impostazione” e premere il tasto . 3 Con i tasti F/f selezionare “Impost. avanzate” e premere il tasto . 4 Con i tasti F/f selezionare “IP Address Setup” e premere il tasto . 5 Con i tasti F/f selezionare “DHCP” e premere il tasto . Selezionare “Execute” e premere il tasto . L’indirizzo IP è stato così impostato automaticamente. Quando si seleziona “Cancel” l’impostazione non viene eseguita. Se non s’imposta correttamente l’indirizzo IP appaiono i seguenti codici di errore con la relativa causa.Errore 1: errore di comunicazione tra il display e l’adattatore opzionale, ad esempio BKM-FW32/FW50Errore 2: l’indirizzo IP specificato è già usato da un altro apparecchio.Errore 3: errore relativo all’indirizzo IPErrore 4: errore relativo all’indirizzo gatewayErrore 5: errore relativo all’indirizzo DNS primarioErrore 6: errore relativo all’indirizzo DNS secondarioErrore 7: errore relativo alla subnet maskErrore 8: errore relativo all’indirizzo IP del lettore Controllo dell’indirizzo IP assegnato automaticamente 1 Premere il tasto MENU per visualizzare il menu principale. 2 Con i tasti F/f selezionare “Impostazione” e premere il tasto . 3 Con i tasti F/f selezionare “Informazioni” e premere il tasto . Appare l’indirizzo IP attualmente acquisito. SuggerimentoQuando non è possibile acquisire correttamente l’indirizzo IP in “Informazioni” e in “Manual” di “IP Address Setup” appare quello acquisito in precedenza. Impostazione della velocità di comunicazione 1 Premere il tasto MENU per visualizzare il menu principale. 2 Con i tasti F/f selezionare “Impostazione” e premere il tasto . 3 Con i tasti F/f selezionare “Impost. avanzate” e premere il tasto . 4 Con i tasti F/f selezionare “Speed Setup” e premere il tasto . 5 Con i tasti F/f selezionare tra “Auto”, “10Mbps Half”, “10Mbps Full”, “100Mbps Half” e “100Mbps Full” la velocità di comunicazione desiderata e premere quindi il tasto . Quando si seleziona “Auto” s’imposta automaticamente la velocità di comunicazione appropriata alla configurazione della rete in uso. 6 Con i tasti F/f selezionare “Execute” e premere quindi il tasto per visualizzare l’impostazione. Nota31

Guida alla risoluzione dei problemi Verificare se l’indicatore 1 lampeggia di colore rosso. Se lampeggia La funzione di autodiagnosi è attivata. 1 Verificare quante volte l’indicatore 1 lampeggia e per quanto tempo cessa di lampeggiare. Ad esempio, l’indicatore lampeggia 2 volte, cessa di lampeggiare per 3 secondi e quindi lampeggia ancora 2 volte. 2 Premere il pulsante 1 sul display e l’interruttore di alimentazione principale per spegnere, quindi scollegare il cavo CA. Rivolgersi al proprio rivenditore di fiducia o a un centro di assistenza Sony riferendo le informazioni sull’indicatore (numero di lampeggiamenti e intervalli senza lampeggiamento). Se non lampeggia 1 Controllare la tabella riportata di seguito. 2 Se il problema persiste è necessario richiedere l’intervento di un tecnico qualificato. Altre informazioni Problema Soluzioni possibili Il tasto di alimentazione e i tasti di comando del display non funzionano.

• Controllare “Impostaz. controllo” (pagina 24). L’alimentazione non si accende anche quando si preme il tasto 1 né se si preme il tasto ON di accensione sul telecomando.

• Verificare che l’interruttore di alimentazione principale non sia in posizione di spento, “OFF”. (pagina 9) Dal HD-SDI OUT connettore del BKM-FW16 non proviene alcun segnale.

• Quando il display è in standby o è disalimentato non vi è alcuna uscita da HD-SDI OUT. Non appaiono le immagini. Non appaiono le immagini.

• Verificare il collegamento tra l’apparecchio video e il display.

• Controllare le impostazioni di “RGB/YUV” (pagina 26).

• Impostare l’ingresso utilizzando il tasto INPUT del display o del telecomando (pagina 9, 11). Il display si disattiva automaticamente.

• Controllare se “Impostazione timer” è attivato (pagina 24).

• Controllare se la funzione “Spegnimento autom.” è impostata su “Sì” (pagina 25).

• Controllare se la temperatura ambiente è superiore a 40°C. La qualità delle immagini è insoddisfacente. Assenza di colore/Immagine scura/Immagine eccessivamente chiara/Colori errati./L’immagine diventa gradualmente scura/L’immagine è disturbata dalla comparsa di linee orizzontali

• Premere il tasto PICTURE per selezionare il “Modo immagine” desiderato (pagina 11).

• In “Immagine/Audio” regolare le opzioni di “Modo immagine” (pagina 20).

• Verificare le condizioni del cavo del segnale.

• Controllare se la temperatura ambiente è superiore a 40°C.

• Controllare le impostazioni di “Modo ECO.” (pagina 24) L’intero schermo tende al verde o al porpora.

• Controllare se le impostazioni “RGB/YUV” sono state correttamente eseguite (pagina 26).32

Assenza di audio/Audio disturbato. Le immagini appaiono ma non si sente l’audio.

• Verificare la regolazione del volume.

• Premere il tasto del telecomando oppure il tasto + affinché l’indicazione Muting scompaia (pagina 12).

• Controllare le impostazioni di “Uscita diffusori” (pagina 24). Il telecomando non funziona.

• Verificare la polarità delle pile oppure sostituirle.

• Puntare il telecomando in direzione del relativo sensore di telecomando ubicato sul display.

• Accertarsi che non vi siano ostacoli nell’area attorno al sensore di telecomando.

• Controllare “Impostaz. controllo” (pagina 24).

• Verificare che alla presa CONTROL S IN sia collegato il cavo (BKM-FW21 non in dotazione). Non è possibile usare il telecomando durante il controllo del display tramite connessione CONTROL S.

• Le fonti di illuminazione a fluorescenza possono interferire con il funzionamento del telecomando; spegnere quindi le eventuali lampade a fluorescenza accese. Impossibile connettersi alla rete.

• Inserire il cavo saldamente nella presa di rete dell’adattatore opzionale (BKM-FW32/FW50, non in dotazione).

• Controllare le impostazioni di rete del PC.

• Ripristinare le impostazioni predefinite assegnando l’impostazione “Ripristina tutto” dal menu “Impostazione” e, successivamente, assegnare di nuovo alla rete le impostazioni appropriate. Problema Soluzioni possibili33

Tabella di riferimento dei segnali di ingresso Segnali TV/video a) VGS è un marchio di fabbrica registrato di International Business Machines Corporation, U.S.A. b) Macintosh è un marchio di fabbrica di Apple Inc., registrato negli Stati Uniti d’America e in altri Paesi. c) VESA è un marchio di fabbrica registrato di Video Electronics Standards Association. d) VESA Coordinated Video Timing (Video Timing Coordinato VESA)

• Con i segnali HDTV trasmettere il segnale sincronico a tre livelli al secondo contatto della presa HD15 (RGB/ COMPONENT) IN.

• Se dopo avere trasmesso il segnale DVD al display i colori risultano eccessivamente chiari, regolare l’opzione “Colore” nel menu “Immagine/Audio”.

• Se si regola nuovamente la fase la risoluzione si riduce.

• Con i segnali provenienti da computer Macintosh non è garantito il riconoscimento dell’ingresso digitale RGB.

• Non è possibile inserire in DV1 IN i segnali contrassegnati con *. Segnali del PC Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) 1VGA

Indicazioni a schermo del segnale d’ingresso e di stato del display Indicazione a schermo Significato 640 × 480 / 60 (es.) È stato selezionato un segnale d’ingresso PC. 480 / 60I (es.) È stato selezionato un segnale d’ingresso video componente. Segnale non compatibile È stato selezionato un segnale d’ingresso non compatibile. Nessun segnale Non è stato trasmesso alcun segnale d’ingresso. HD15 L’ingresso selezionato è HD15. “RGB/YUV” è impostato su “Automatico”. HD15 RGB L’ingresso selezionato è HD15. “RGB/YUV” è impostato su “RGB”. HD15 Component L’ingresso selezionato è HD15. “RGB/YUV” è impostato su “YUV”. DVI Il segnale di ingresso selezionato è DVI. Option È stato selezionato l’ingresso Option. “RGB/YUV” è impostato su “Automatico”. Option RGB È stato selezionato il segnale RGB analogico dell’ingresso Option. Option Component È stato selezionato il segnale video componente dell’ingresso Option. Option HDMI 1/ Option HDMI 2 È stato selezionato il segnale HDMI 1 o HDMI 2 dell’ingresso Option. Option HD SDI È stato selezionato il segnale HD SDI dell’ingresso Option.35

Caratteristiche tecniche Elaborazione video Pannello LCD a matrice attiva a-Si TFT Risoluzione dello schermo

(conforme alle specifiche DVI Rev. 1.0) AUDIO IN Minipresa stereo (×1) 500 mVrms ad alta impedenza SPEAKER Uscita diffusori (L/R) 6 ohm 7W + 7W Caratteristiche generali Alimentazione Da 100 a 240 VCA, 50/60 Hz, 1,7 A (massimo) Consumo elettrico 160 W (massimo) Condizioni d’uso Temperatura: 0 °C - 40 °C Umidità: Dal 20% al 90% (senza condensa) Condizioni di conservazione/trasporto Temperatura: –10 °C - +40 °C Umidità: Dal 20% al 90% (senza condensa) Dimensioni 972,1 × 565,1 × 125 mm 972,1 × 613,6 × 242 mm (incluso il supporto opzionale) (l/a/p, escluse le parti sporgenti) Peso Circa 25,5 kg Circa 29 kg (incluso il supporto opzionale) Accessori in dotazione Cavo di alimentazione CA (1) Fermaspina CA (2) Fermacavi (9) Telecomando RM-FW002 (1) Pile formato AA (R6) al manganese (2) Istruzioni per l’uso (1) Accessori opzionali Supporto da tavolo SU-S01 Diffusori SS-SPG02 Adattatori opzionali per l’espansione del sistema serie BKM-FW Normative sulla sicurezza UL 60950-1, CSA No. 60950-1-03 (c- UL), FCC Class B, IC Class B, EN 60950-1 (NEMKO), CE, C-Tick Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.36

Assegnazione dei contatti Presa HD15 RGB/COMPONENT (D-sub da 15 contatti) Quando s’inserisce un segnale componente non si devono inserire segnali di sincronizzazione ai contatti 13 e 14. Diversamente è possibile che l’immagine non appaia correttamente. N. contatto Segnale 1 Video rosso o C

4 Terra 5 Terra 6 Terra rosso 7 Terra verde 8 Terra blu 9 Non usato 10 Terra 11 Terra 12 SDA 13 Sincronismo orizzontale o video composito (come segnale sincronico) 14 Sincronismo verticale 15 SCL Nota37

Alloggiamento OPTION
