二、《叢報明書》當日放於防歟之必要的必要注意單上品的收據，且按照此指示予以了告之東京。二、《叢報明書》未予請示之為本。

1

FWD-S42E1

電池の性能の違いに、破裂た、液が漏ったて、けがやけ之所原因之称を上ごはま。

画面以M二一出上使用。么一度押寸又二一消之。23 一子比览<

注意

⑧ ①（CONTLarStb）+/- 暴夕

装着了才普子阿多一人力有数的场合是、夕在押持力以力加切川换行。

13HD15 木夕

CONPONNT信号为人力的际是HID.VD同期信号为人力下。画像加正表示表示场合的

3AUDIO（音声入力）端子（Stéle才三二

信号为人力載不等，是、「卡斯的设定」の選を。

6「Execute」を口/口木总冠军選じ、 木总冠军押すと、設定が反映せま。

故障かな？と思った5

山 入日J-一加赤<点减上不加确認的。

点滅てい的场合

自己診斷機能が動いestr。

1) 漏灯泡一灯泡的点数。

有效表示寸法 930（水平） × 523 （垂直）mm

画面42（V）型（对角1,067mm）

入出力

動作条件 温度： 0 40^

湿度：20 90%

（結露のないと）

保存·輸送条件 温度：-10～+40℃

湿度：20 90%

（結露のないと）

外形寸法 972.1 × 565.1 × 125 ~mm

972.1 × 613.6 × 242 ~mm

（別壳夕卜含）

質量 約 25.5kg

約 29kg （別克Stansd含）

付属品 電源一（1）

AC 产

ケ一 フル ネルダ一 (9)

变換PralgAdpr- (1)

RIMCROHMFW002（1）

单3形MANGAN乾電池（2）

取拔説明書（1）

保證書（二一業務用商品相談窓口

の案内） (1)

別壳アク七サリ一

テーネルトツフsts订阅SU-S01

Sb一力-SS-SPG02

機能擴張用才予丶彌子阿夕一

BKM-FW フリーニス

本機の仕樣およ外観は、改良のた予告なく

变更的二七加里求方、之承<

比n配列

Die Kabel让他们在德日两国的友谊中，他们已经得到了一个巨大的利益。他们已经得到德国、法国和意大利的友谊。

Rückseite

①

②

③

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

警告

此设备必须接地。

搬运方面

搬运显示器时，应握住显示器机身，而非扬声器。否则，可能会导致扬声器从装置上脱落，并将显示器摔到地上。这会造成人身伤害。

警告

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

电源插座应安装在装置的近旁，且方便使用。

警告

1. 请使用经认可的电源线（3芯电源线）/设备接口/插头，其接地接头应符合各国家适用的安全法规。
2. 请使用符合特定额定值（电压、安培）的电源线（3芯电源线）/设备接口/插头。

如果对上述电源线/设备接口/插口的使用有疑问，请垂询合格维修人员。

目录

介绍

使用前须知 4

关于安装的建议 5

部件和控制器的位置和功能

前视图 6

后视图 7

遥控器 9

按钮说明 9

遥控器上的特殊按钮 11

使用宽模式 11

使用IDMODE按钮 12

可选购的适配器 13

连接

连接扬声器 14

连接交流电源线 14

电缆布置 15

使用设定

菜单综述 16

Picture/Sound 设定 17

Screen 设定 19

Setup 设定 21

网络功能

使用网络功能的准备工作 24

其它信息

故障排除 26

输入信号参照表 28

规格 30

索引 32

介绍

使用前须知

安全方面

• 指示工作电压、功耗等的铭牌位于本机背面。
  ·万一有异物或液体进入机壳内，请拔下本机的电源插头，并经具备资格的专业人员检查之后方可继续使用。
• 如果数H以上不使用本机，请从壁装电源插座中拔下本机的电源插头。
• 断开交流电源线的连接时，请捏紧插头拔出。切勿拉拽电源线。

清洁

在清洁显示器之前务必拨掉电源线。

清洁显示器

勿让硬物刮擦，或重击显示屏表面，或使物体碰撞屏幕表面，因为这样会损坏屏幕表面。显示屏有专门的表面处理方法。

按照以下说明操作，以防因清洁时的不当处理而损害性能。

• 用软布轻轻地擦掉屏幕表面的灰尘。最好用干净的布或擦眼镜布。
• 如果屏幕过脏，请用一块用水稍微浸湿的干净软布清洁屏幕表面。
  ·切勿使用酒精、汽油、稀释剂、酸或碱性清洁溶剂、擦洗剂或经过化学处理的布，因为它们会损坏屏幕表面。

清洁机壳

• 用一块干燥的软布轻轻地擦掉污点。要擦除肮脏的污迹，需要将布用中性清洁剂稍微浸湿后擦拭，然后再用一块干燥软布将该处擦净。
  ·请勿使用酒精、汽油、稀释剂或杀虫剂。否则可能会损坏表面涂漆或擦掉机器的标记。
• 如果用脏布擦拭，有损坏屏幕的危险。
• 本机和橡胶或塑料制品持续接触可能会使机器变形或引起保护层脱落。

LCD 面板

• 使 LCD 面板长时间面对太阳会损坏面板。当您将本机安装在户外或窗户旁边时，请考虑到这种情况。
• 请勿用力按或刮擦 LCD 显示屏。请勿将物品放在屏幕上。否则可能会使显示中断或损坏 LCD 显示屏。
• 您可能发现屏幕会水平显示条纹或屏幕出现残留图像。在低温环境下使用本机，屏幕还可能看起来较暗。但这些并不表示屏幕出现故障。当环境温度升高时，屏幕将返回至正常状态。
• 如果长时间显示一个静态图像，则说明图像可能被烧录在屏幕上，或是有残影。过一段时间，残影便会消失。如果出现重影，请使用屏幕保护功能，或使用某些视频或图像软件在屏幕上提供连续的动作。如果出现轻微重影（残影），效果可能不明显，但一旦出现残影，将不会完全消失。
• 使用过程中，面板表面、机壳或框架可能会变热。这不是故障。

LCD 显示屏上的亮点和暗点

尽管LCD显示屏是以有效分辨率至少达 99.99% 的精湛技术制造的，屏幕中也可能会出现暗点（像素缺陷），或是有持续发亮或闪光的亮点（红、蓝或绿色等）。LCD显示屏出现的这些现象有时是由像素缺陷造成的。本装置使用较长一段时间后可能会出现这些现象。这些并不是屏幕故障。

安装

• 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，Sony 对任何损坏（包括但不限于）概不负责。由于本机故障造成的现有损失或预期利润损失，不进行退货或赔偿。
• 保证良好的空气流通以防内部积热。请勿将本机放在地毯、毛毯等上面或窗帘、帏幔旁边，否则通风孔会受阻。
  ·请勿将本机安装在靠近散热器或排气管等热源处，以及受阳光直射、多尘、有机械振动或冲击之处。
• 当将多台设备与本机安装在一起时，视本机与其它设备的位置而定，可能会出现以下问题，如遥控器故障、图像干扰、杂音等。

重新包装

请保存原装的纸箱和包装填料。它们是搬运本机的理想包装箱。搬运本机时，请按照纸箱上的图示重新包装。

如果有关于本机的任何问题，请与授权的Sony经销商联系。

关于安装的建议

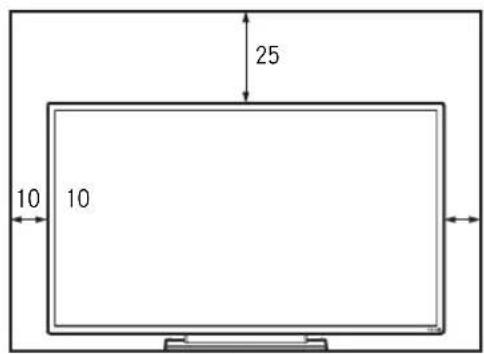

在显示器周围留出充足的空间

为防止因密闭显示器导致内部积热，必须确保在显示器周围至少留出下图所示的最小空间以保证适当的通风。
- 环境温度必须在 0^ C 至 40^ C 之间。将显示器安装在天花板附近时请小心操作。安装位置附近的温度可能会比室内高度较低处的正常温度高很多。
- 使用支架时，请使用适用的桌面支架 SU-S01（未附带）。有关其固定方法，请参阅桌面支架的使用说明书。
- 关于五金件的安装，例如托架、螺钉或螺栓，此处无法指定产品。实际安装取决于当地授权经销商。安装方面请咨询具备资格的Sony专业人员。
- 显示器电源打开期间，内部会集聚一定量的热量。这会导致灼伤。在显示器电源打开时或刚进入待机模式时，应避免触摸显示器的顶部或背面。

使用桌面支架

前视图
侧视图

单位：cm

注

• 显示器连接着支架（未附带）时，移动或安装显示器至少需要2个人。
  安装 VESA兼容支架或类似的支架时，建议螺丝的上紧扭矩值为 2N·m（20kgf·cm）。

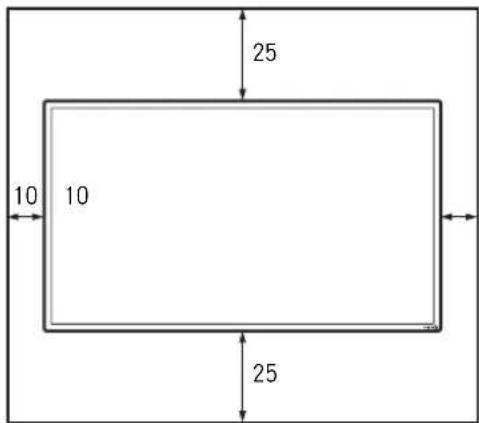

水平安装显示器

前视图
侧视图

单位：cm

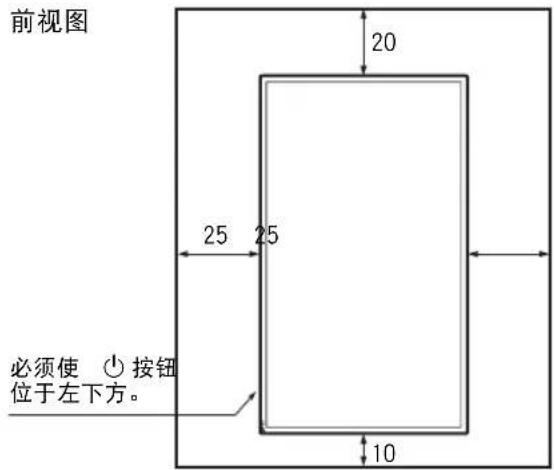

垂直安装显示器

前视图
侧视图

部件和控制器的位置和功能

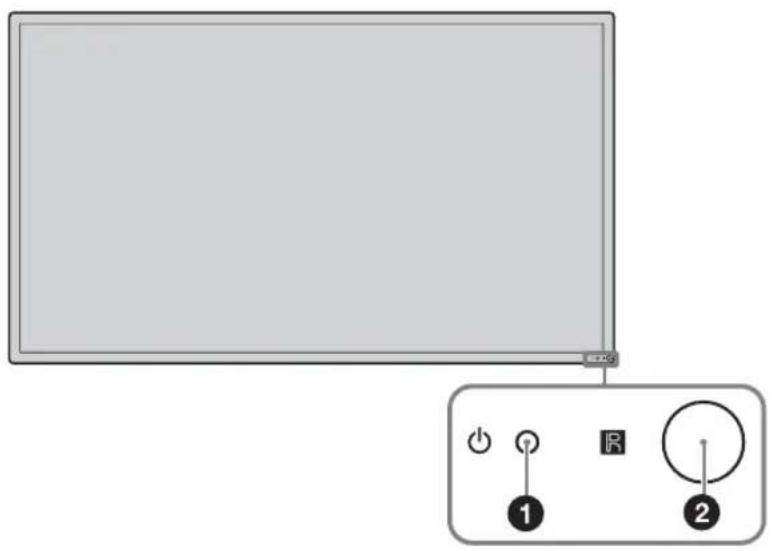

前视图

部件 说明

（电源/待机）指示灯

• 当显示器打开时点亮为绿色。

• 当显示器处于待机模式时点亮为红色。如果信号是从个人电脑输入，则当显示器进入节电模式时将点亮为橙色。

当 指示灯以红色闪烁时，参见第26页。

注

当“Multi Display”设定中的“LED”选项设定为“Off”，并且“Position”选项未设定到右下方，则即使显示器已打开，该指示灯也不会点亮为绿色，除没有信号或不支持该信号的情况之外。

2 遥控传感器 遥控光感器。

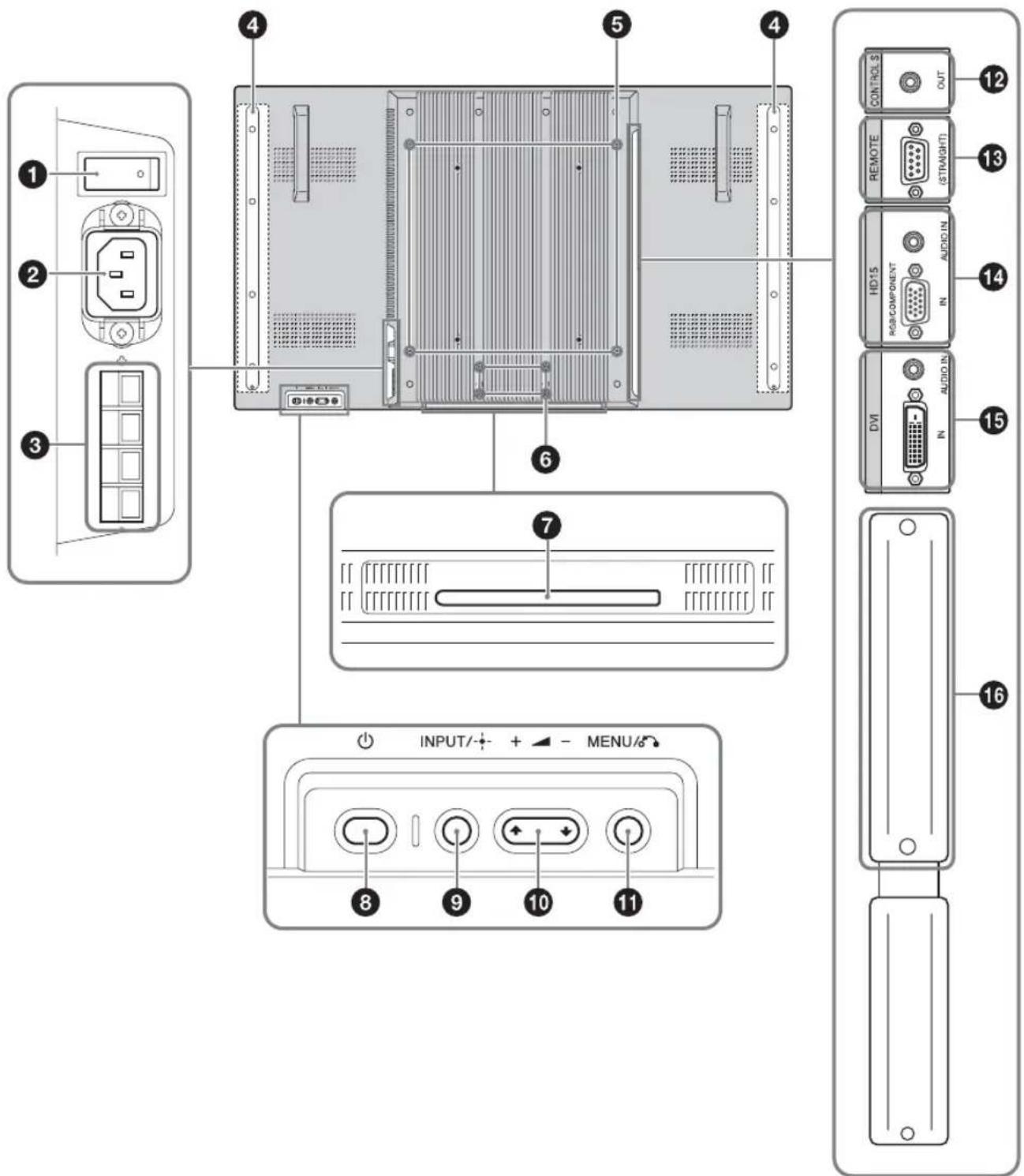

后视图

部件说明

1 主电源开关 设定设备时，将主电源开关置于“ON”位置（按一侧）。当主电源开关置于“OFF”位置时（按一侧），能耗为0W。

2 AC IN 插座 将附送的交流电源线连接至此插座和壁装电源插座。参见第14页。一旦连接了交流电源线并打开主电源开关，则指示灯将点亮为红色，并且显示器将进入待机模式。

3 SPEAKER 插座 将扬声器 SS-SPG02（非附送）连接至此插座。关于连接扬声器的详细说明，请参阅扬声器附带的操作手册。关于扬声器电线接线方法的详细说明，参见第15页。

4 扬声器安装位置 安装专用扬声器 SS-SPG02。

5 支架安装孔 符合 VESA 标准的螺孔。（间距：400mm × 400mm，螺丝：M6）

注

安装 VESA 兼容支架或类似的支架时,建议螺丝的上紧扭矩值为 2N (20kgf·cm)。
⑥ 适用的桌面支架安装孔 使用这些挂钩安装桌面支架 SU-S01 (未附带)。
⑦ 专用桌面支架安装孔盖 安装桌面支架 SU-S01 (未附带)时取下。
⑧ 小(电源) 打开或关闭(待机)显示器。当主电源开关置于“ON”位置(一侧)时有效。
⑨ INPUT/+(执行) 按此按钮选择来自 HD15 (RGB/COMPONENT) IN 连接器、DVI IN 连接器或 OPTION 插槽的信号。每按一次 INPUT 按钮,输入信号按如下顺序循环切换。→HD15→DVI→OPTION→如果 OPTION 插槽没有安装支持视频信号的选购适配器,则 OPTION 将被跳过。按此按钮确定选择。
⑩ (音量 / 光标)/-/+/0	按下可控制扬声器的音量。当显示菜单时,按下可移动光标或设置某个值。按此按钮确定选择。
⑪ MENU/(返回) 按此按钮显示菜单。按此按钮将返回前一个菜单画面。
⑫ CONTROL S OUT(微型插孔) 当显示器连接至视频装置或另一显示器的 CONTROL S IN 插孔时,可通过单个遥控器控制多个装置中的各个装置。
⑬ REMOTE(D-sub 9 芯) 此连接器允许采用 RS-232C 协议遥控本显示器。有关详细说明,请联系授权的 So 经销商。
⑭ HD15 (RGB/COMPONENT)(D-sub 15 芯)AUDIO(立体声微型插孔) HD15 (RGB/COMPONENT) IN: 连接至视频设备或个人电脑的模拟 RGB 信号或分量信号输出。参见第 31 页。AUDIO IN: 输入音频信号。连接至视频设备或个人电脑的音频信号输出。
注当输入分量信号时,切勿将同步信号输入至管脚 13 和 14。否则,可能无法正确显示图像。
⑮ DVI(DVI-D 24 芯)AUDIO(立体声微型插孔) DVI IN: 连接到视频装置或个人电脑的数字信号输出端子。支持 HDCP 复制保护。AUDIO IN: 输入音频信号。连接至视频设备等的音频信号输出。
⑯ OPTION 插槽(VIDEO/COM 端口) 此插槽支持视频信号和通信功能。在此插槽中装入一个选购适配器(BKM-FW 系列)以扩充监视器功能。参见第 13 页。

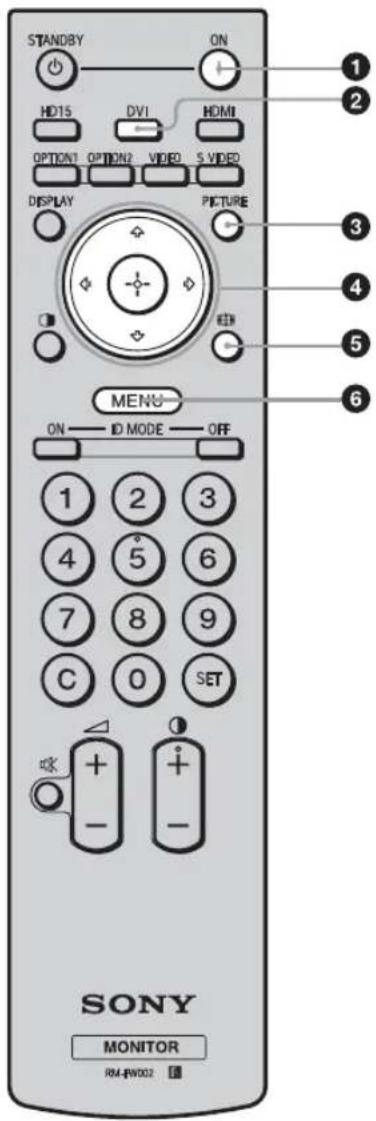

遥控器

按钮说明

ON （打开电源）按钮

按此按钮打开显示器电源。

当显示屏背面的主电源开关置于“ON”位置时有效。

DVI 按钮

按此按钮选择输入DVI连接器的信号。

3PICTURE 按钮

选择“Picture Mode”。每按一次在“Vivid”、“Standard”、“Custom”和“Conference”之间切换。

4 山 /山/山/山/山 （箭头/执行）按钮

日 /日/日/日 按钮用于移动菜单光标和设定值等。按按钮设定所选的菜单或设定项目。

⑤ （模式）按钮

按此按钮更改纵横比。参见第11页。

6 MENU 按钮

按此按钮显示菜单。再按一次可将其隐藏。参见第16页。

注

• 按钮5和 / - 按钮各有一个触感圆点。在操作显示器时可使用触感圆点作为参照。

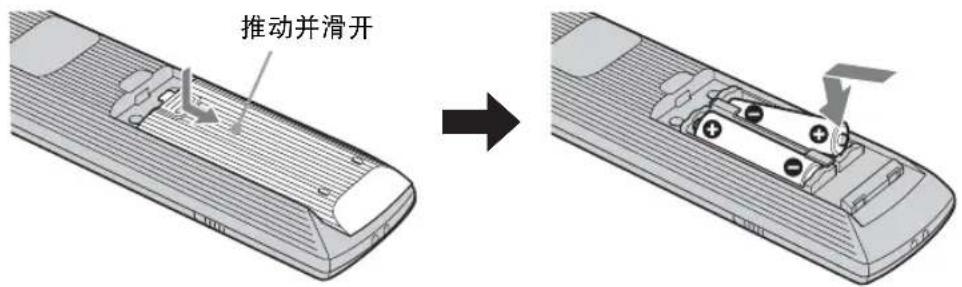

• 将两节 AA (R6) 尺寸锰电池（附带）装入，使电池上的 和 与遥控器电池舱内的图示匹配。

注意

如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。

可操作某个指定显示器而不影响其它同时安装的显示器。

-ON按钮：按此按钮可在画面上显示“Index Number”。

-0-9 按钮：按此按钮输入想要操作的显示器的“Index Number”。

• SET 按钮：按此按钮设定输入的“Index Number”。

-C 按钮：按此按钮清除输入的“Index Number”。

• OFF 按钮：按此按钮返回正常模式。

参见第12页。

8（对比度）+/-按钮

调节图像 （对比度）等级。

9（音量） + / - 按钮

按此按钮调节音量。

10 静音）按钮

按此按钮消音。再按一次恢复声音。

DISPLAY按钮

按此按钮在屏幕上显示当前选定的输入、输入信号的类型以及“Aspect”设定。再按一次可将其隐藏。如果在短时间内没有动过这些显示的信息，则这些信息会自动消失。

2OPTION1按钮

如果安装了选购适配器，可选择来自与选购适配器相连接设备的输入信号。

如果所安装的选购适配器具有多个输入连接器，则每按一次按钮即在输入信号之间切换。

13HD15按钮

按此按钮选择HD15（RGB/COMPONENT）连接器的输入信号。将根据菜单设定自动或手动选择RGB信号或分量信号。

14 STANDBY 按钮

按此按钮将显示器变为待机模式。

注

不能使用本显示器上的HDMI按钮、OPTION2按钮、VIDEO按钮、SVIDEO按钮。

遥控器上的特殊按钮

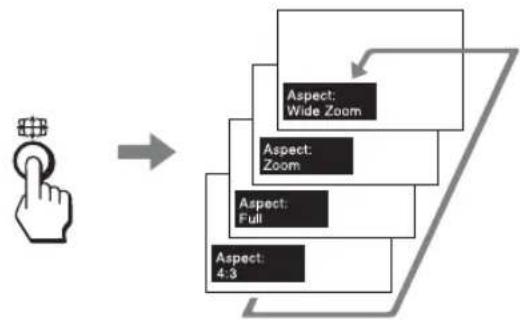

使用宽模式

您可改变画面的纵横比。

提示

另外也可访问“Screen”设定中的“Aspect”设定。

参见第20页

对于从 Video、DVD 等视频设备输入（个人电脑输入除外）

4:3 原始源

Wide Zoom

Zoom

Full

4:3

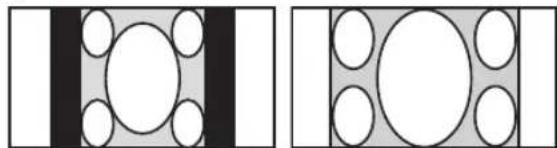

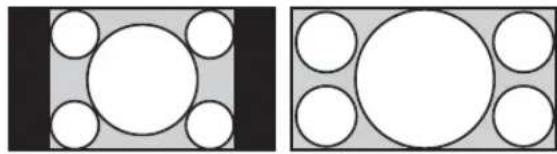

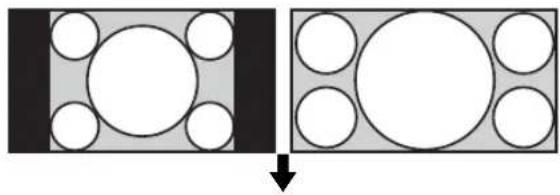

16:9 原始源

Wide Zoom

Zoom

Full

4:3

对于个人电脑输入

下图表示 1024 × 768 的输入分辨率

Real

Full 1

Full 2

注

如果输入分辨率比面板分辨率（1,920×1,080）高，则Real显示与Full1相同。

使用IDMODE按钮

可操作某个指定显示器而不影响其它同时安装的显示器。

1按ON按钮。

显示器的“Index Number”在屏幕的左下角菜单中以黑色字符显示。（每个显示器均分配有从1到255的单独预设“Index Number”。）

2用遥控器上的0-9键输入想要操作的显示器的“Index Number”。

输入号码出现在各显示器“Index Number”的右边。

3按SET按钮。

所选择的显示器上的字符变为绿色，而其它的则变为红色。

只可操作以绿色字符指示的指定显示器。
同样，仅ON按钮和STANDBY/ID MODE-OFF按钮的操作对其它显示器有效。

4当完成所有设定变更后，按OFF按钮。显示器返回至正常画面。

若要更正 Index Number

按C按钮清除当前输入的“Index Number”。返回步骤2，然后输入一个新的“Index Number”。

提示

若要改变显示器的“Index Number”，请参阅第21页的“Control Setting”中的“Index Number”。

可选购的适配器

设备侧面的OPTION插槽（第8页）的端子为内槽型。可以将其连接至以下可选购的适配器（非附送）。

关于安装的详细说明，请咨询Sony经销商。

关于系统扩展用选购适配器的详细说明，请参阅其各自的使用说明书及本说明书。

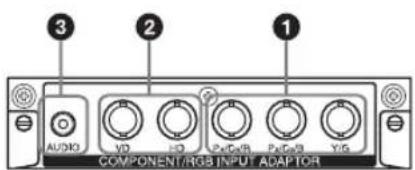

分量/RGB输入适配器BKM-FW11

Y/G，PB/CB/B，PR/CR/R IN连接器（BNC）：连接至视频设备或个人电脑的模拟RGB信号或分量信号输出。
HD，VDIN连接器（BNC）：连接至个人电脑的同步信号输出。

注

当输入分量信号时，切勿将同步信号输入至HD和VD连接器。否则，可能无法正确显示图像。
3 AUDIO插孔（立体声微型插孔）：连接至视频设备或个人电脑的音频输出。

HDMI INPUT 转接器 BKM-FW15

连接至视频设备或个人电脑的HDMI信号输出。您可以享受效果增强的或高清晰度的视频，以及双声道数字音频。

注

• 请务必仅使用标有 HDMI 标识的 HDMI 电缆（非附送）。我们推荐您使用 Sony HDMI 电缆（高速类型）。
  -自序列号7000001以后均支持HDMI控件。

HD-SDI/SDI输入转接器BKM-FW16

连接至视频设备的HID-SDI信号输出。

显示器控制转接器 BKM-FW21

1CONTROL S IN/OUT插孔（微型插孔）：当显示器连接至视频设备或另一显示器的CONTROL S插孔时，可通过单个遥控器控制多个设备。
2REMOTE连接器（D-sub9芯）：可以采用RS-232C协议遥控显示器。有关详细说明，请联系授权的Sony经销商。

注

如果有转接器连接在本显示器上，则不能使用本显示器的REMOTE 连接器。请使用本转接器的 REMOTE 连接器。

网络管理适配器BKM-FW32

可以用LAN电缆（10BASE-T/100BASE-TX）将本设备连接到网络上。

您可以通过个人电脑的网络指定各种设定并控制显示器。

注意

为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。对于本端口，请按照选购适配器的使用说明书操作。

注

如果有转接器连接在本显示器上，则不能使用本显示器的REMOTE 连接器。

信号流接收器适配器 BKM-FW50

本显示器可用作数字标牌。

只需插入记录介质，即可用指定的数据格式轻松地播放电影、静止图像或背景音乐。此外，您还可以利用网络在该显示器上查看远程计算机上的图像。

注意

为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。对于本端口，请按照选购适配器的使用说明书操作。
- 有些功能仅限 BKM-FW50 Web 控件使用。

注

如果有转接器连接在本显示器上，则不能使用本显示器的REMOTE 连接器。

连接

开始之前

• 首先请确认各设备的电源已关闭。
• 请使用适合所要连接设备的电缆。
• 连接电缆，将其完全插入连接器或插孔。松动的连接可能会引起嗡嗡声和其它噪音。
• 断开电缆的连接时，请捏紧插头拔出。切勿拉拽电缆。
• 也可参阅所要连接设备的使用说明书。
• 请将插头牢牢插入 AC IN 插座。
• 请使用两个交流插头固定器（附送）之一以便牢牢固定交流插头。

连接扬声器

连接扬声器SS-SPG02（非附送）。

若要连接扬声器，请使用下列由扬声器附带的扬声器电线。

扬声器电线 （无端子盖）

必须正确连接扬声器。关于连接扬声器的详细说明，请参阅扬声器的操作手册。关于扬声器电线接线方法的详细说明，参见第15页。

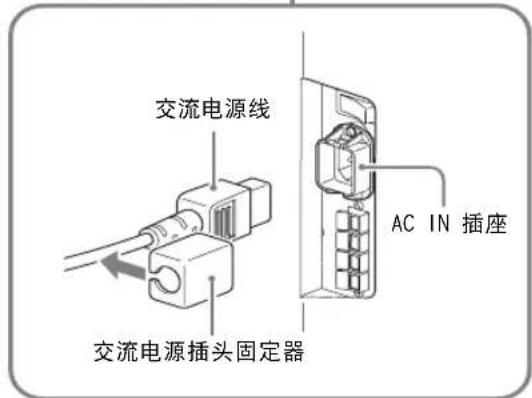

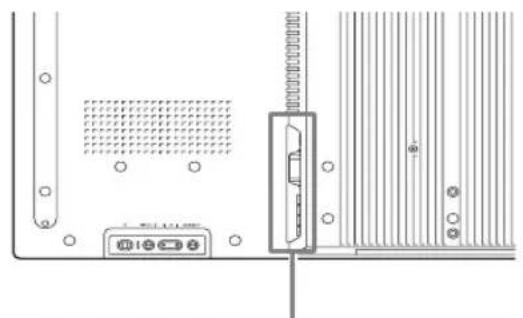

连接交流电源线

1将交流电源线插入ACIN插座中。然后，将交流电源插头固定器（附送）装在交流电源线上。

2将交流电源插头固定器盖住电源线滑动，直至其连接至ACIN插座盖上。

ACIN插座盖

若要拔下交流电源线

按压交流电源插头固定器并将其松脱，然后捏紧插头并拔出交流电源线。

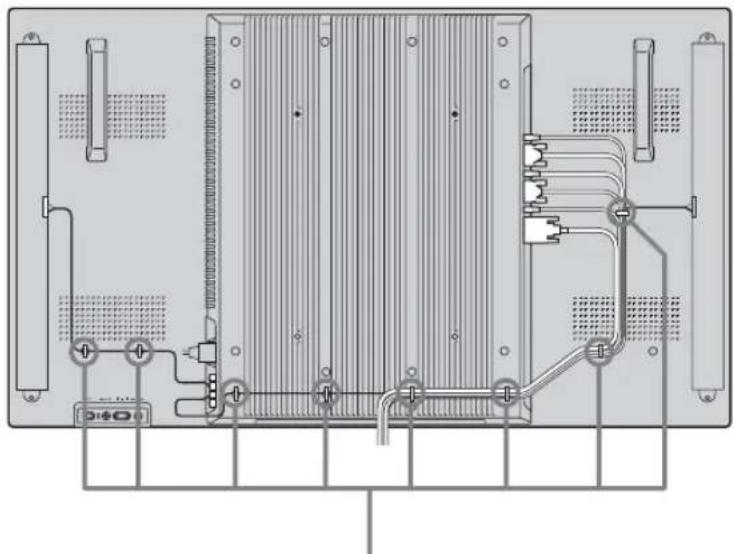

电缆布置

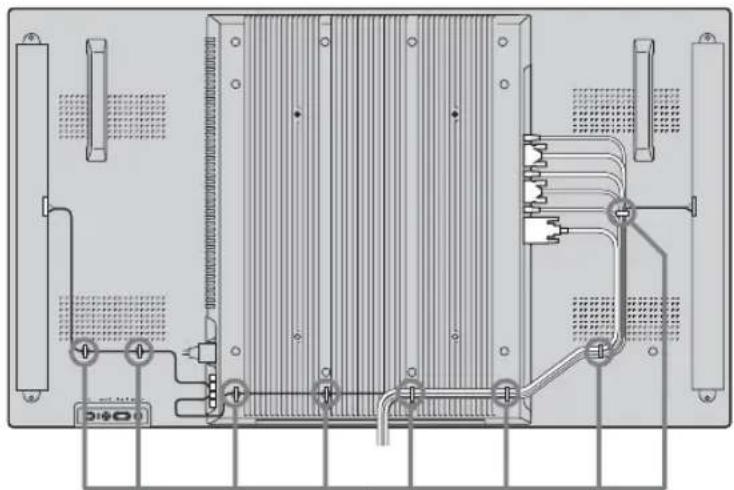

使用电缆夹

可用附送的电缆夹整齐地捆扎电缆。请按下图所示的方法安装电缆夹。

后视图

①

(2)

(3)

使用设定

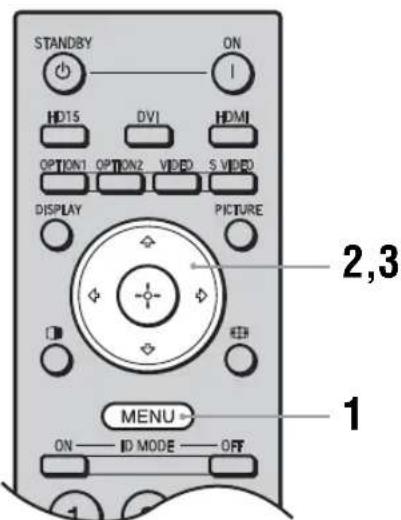

菜单综述

这些设定使您可以使用以下功能：

1按MENU按钮。
2按 日 按钮加亮显示所需的菜单图标。
3按或按钮。

若要加亮显示某个选项及更改各菜单画面中的设定，请按 四 / 四 /四 /四 按钮。按按钮确认选择。

若要退出菜单，按 MENU 按钮。

若要改变屏幕显示语言

从“English”、“Français”、“Deutsch”、“Espanol”、“Italiano”或“日本語”中选择所要的屏幕显示设定和信息的语言。

“English”（英语）被设置为默认设定。

参见第21页

设定 使您可以设定 / 更改

Picture/Sound

Picture Mode:（第17页）

无输入信号时，不能设定或更改“Picture Mode”或“Picture Mode Adjust.”。

Screen

Multi Display（第19页）

Aspect:（第20页）

Adjust Screen（第20页）

Setup

Language:（第21页）

Timer Setting（第21页）

ECO Mode:（第21页）

Advanced Setup（第21页）

Information（第23页）

All Reset（第23页）

Picture/Sound 设定

关于如何选择和更改设定，请参阅“菜单综述”章节（第16页）。

菜单 功能和操作
Picture Mode		可以选择与图像类型及周围亮度相匹配的图像质量。提示若要从“Picture Mode”的某个选项改变至其另一个选项,也可使用遥控器上的PICTURE 按钮。
Vivid		增强图像锐度,使对比度达到最大。
Standard		适中设定。
Custom		进行更精细的调节。
Conference		调节荧光灯下视频会议的图像质量。注“Conference”可能无效(视环境或使用的视频会议系统而定)。此时,请调节图像质量,并转换至“Picture Mode”等其它设定。
Picture Mode Adjust.		可以对每个“Picture Mode”的图像质量进行更精细的调节。注·您可以对每个“Picture Mode”进行设定和调整,但“Backlight”、“Noise Reduction”和“CineMotion”设定对于所有“Picture Mode”而言都是相同的。在个人电脑输入期间,不能调节“Chroma”、“Sharpness”、Reduction”或“CineMotion”。
Backlight		调节LCD显示屏亮度。
Contrast		调节此项提高或降低对比度。
Brightness		调节图像亮度。
Chroma*		调节色彩浓度。
Sharpness*		调节此项使图像变锐或柔和。
Noise Reduction*Off/Low/Mid/High		降低所连接设备的噪音。噪音较大时,提高设定值会较为有效。
CineMotion*		选择“Auto”或“Off”。如果选择“Auto”,则可通过检测图像内容并应用反转3-2降格或2-2降格处理来自动优化画面显示。图像看上去将显得更为清晰和自然。注取决于输入信号模式,有时可能无法正确处理“CineMotion”。
Gamma Correct.High/Mid/Low		平衡图像的明暗部分。设定值越高,Gamma校正幅度越大。注当“Picture Mode”设定为“Conference”时,不能设定“Gamma Correct.”
Color Temp.		可根据自己的喜好对白色调进行调节。出厂时已设置默认设定。提示在色调调整画面上选择“Reset”可恢复默认设定。
Cool		使白色偏蓝。
Neutral		使白色为中性。
Warm		使白色偏红。
Custom		允许设定比上面幅度更宽的白色调。
菜单 功能和操作
Picture Mode Adjust.	Brightness Boost	选择“On”或“Off”。如果选择“On”，则对图像质量进行调节，旨在增强亮度。注·当“Picture Mode”设定为“Vivid”时，只能设定“Brightness Boost”。·当“Brightness Boost”设定为“On”时，不能调节“Backlight”、“Contrast”、“Brightness”或“Color Temp.”设定。·当“Brightness Boost”设定为“On”，“Backlight”设定为“Max”，“ECO Mode”切换到“Off”时，亮度将达到最大值。
	Reset	选择“Cancel”或“OK”。如果选择“OK”，则将“Picture Mode Adjust.”的全部设定恢复为默认设定。
Sound Mode		可使用多种“Sound Mode”设定调节从SS-SPG02扬声器（非附送）输出的声音。
		Dynamic	增强高音和低音。
		Standard	适中设定。
		Custom	进行更精细的调节。
Sound Mode Adjust.		可以更精细地调节音调。提示当“Sound Mode”设定为“Custom”时，可以设定“Treble”和“Bass”。
		Treble	调节此项增强或减弱高音。
		Bass	调节此项增强或减弱低音。
		Balance	调节左/右扬声器的平衡。
		Surround	选择“Off”或“On”。如果选择“On”，则对诸如影片和音乐等的立体声进行调节，使之具有更强的真实感。
		Reset	选择“Cancel”或“OK”。如果选择“OK”，则将“Sound Mode Adjust.”的全部设定恢复为默认设定。

• 仅在视频输入过程中选择。

Screen 设定

关于如何选择和更改设定，请参阅“菜单综述”章节（第16页）。

注

如果当前没有信号输入，则只能选择“Screen”设定中的“Multi Display”。

菜单 功能和操作
Multi Display		可以对连接多个显示器形成的电视墙进行设定。注·在视频输入过程中,“Multi Display”将显示一张尽可能接近当前“Aspect”设定的图像。但在个人电脑输入过程中,它将按“Aspect”设定为“Full 2”进行显示。·当“Position”设定为右下方时,即使“LED”被设定为“Off”,指示灯也会点亮。即使当显示器关闭(待机)时,此指示灯仍点亮,则说明检测到错误,或显示器处于睡眠模式,包括无信号和不支持该信号的情况在内。
Multi Display		进行此项设定可形成一面电视墙。
Off		使用单个屏幕。
“2×2”/“3×3”/“4×4”		设定为沿垂直和水平方向连接2个、3个或4个显示器。
“1×2”/“1×3”/“1×4”		设定为沿水平方向连接2个、3个或4个显示器。
“2×1”/“3×1”/“4×1”		设定为沿垂直方向连接2个、3个或4个显示器。
Position		设定每个显示器的屏幕位置。
Output Format		可以选择图像输出格式。图像位置将自动进行调节,从而输出合适的图像。
Tiles		在各个屏幕上都显示完整信号。ABCBCDEABC
		EFGH
		EFGH
		EFGH
		EFGH
Window		用多个显示器自然地显示一幅大图像。部分信号会进入面板边框区域后面。
		ABCBCDEABC
		EFGH
		EFGH
		EFGH
LED		选择“On”或“Off”。如果选择“On”,则前面板上的指示灯(第6页持续点亮。
菜单 功能和操作
Aspect		改变画面的纵横比。有关详细说明,参见第11页。提示·若要从“Aspect”的某个选项改变至其另一个选项,也可使用遥控器上的按钮。·选择“Zoom”可使用视频输入屏幕上的整个可观看区域带黑带显示电影和其它DVD内容。注在使用“Multi Display”的同时,无法设定“Aspect”。
Wide Zoom*		以最小的失真放大并充满屏幕。
Zoom*		放大图像,同时保持纵横比不变。
Full*		当图像源为4:3(标准清晰源)时,水平放大图像,使之充满屏幕。当图像源为16:9(高清晰源)时,将以相同的16:9纵横比进行显示。
4:3*		以4:3纵横比显示所有图像源。
Full 1**		放大图像,沿垂直方向充满屏幕,同时保持纵横比不变。图像的四周可能会出现一个黑框。
Full 2**		放大图像,使之充满屏幕。
Real**		以图像的原始像点数显示图像。注如果输入分辨率比面板分辨率(1,920×1,080)高,则“Real”的显示与“Ful1”相同。
Adjust Screen		调节屏幕尺寸和位置。注“Auto Adjustment”、“Phase”、“Pitch”在输入个人电脑输入的信号是DVI数字信号时不可用。
Auto Adjustment**		选择“Cancel”或“OK”。如果选择“OK”,在显示器接收到来自所连接的个人电脑的输入信号时,将自动调节图像的显示位置和相位。请注意,对于某些输入信号,“Auto Adjustment”可能效果不佳。此时,请手动调节以下选项。注为确保调节正确,请在整个屏幕上显示亮色的图像时再进行调节。
Phase**		在屏幕抖动时调节相位。
Pitch**		在图像有多余垂直条纹时调节间距。
H Size		水平调节图像尺寸。
H Shift		左右调节图像位置。
V Size		垂直调节图像尺寸。
V Shift		上下调节图像位置。
Reset		选择“Cancel”或“OK”。选择“OK”会将“Adjust Screen”的全部设定都重复为默认设定。

• 仅在视频输入过程中选择。
  **仅在个人电脑输入过程中选择。

目Setup设定

关于如何选择和更改设定，请参阅“菜单综述”章节（第16页）。

菜单 功能和操作
Language		从所示的语言设定中选择。请选择“English”、“Français”、“Deutsch”、“Espanol”、“Italiano”或“日本語”。
Timer Setting		可调整时间、显示内置时钟或设定定时器,从而使显示器电源在预设的时间打开/关闭。注如果内置时钟走时不准,内置电池可能已耗尽。请联系经授权的Sony经销商来更换电池。
Clock Set		设定星期几和时间。
Date Set		设定日期(年、月、日)。日是自动设定的。
Time Set		设定时间。
Clock Display		选择“On”或“Off”。如果选择“On”,当按下遥控器的DISPLAY按钮时将显示所设定的当前时间。
On/Off Timer		设定星期几和时间。注除非已设定“Timer Setting”,否则将无法使用此项。
ECO Mode		改变背光亮度,从而减少能耗。设定值越高越节能。
Off/Low/High
Status Display		选择“On”或“Off”。如果选择“On”,当打开显示器时,输入信号“Aspect”信息将在屏幕上显示约5秒钟。切换输入信号时,输入信号信息将显示约5秒钟。提示利用遥控器上的DISPLAY按钮可以显示输入信号和“Aspect”信息。
Speaker Out		选择“On”或“Off”。如果选择“On”,则从扬声器输出声音。
Advanced Setup		进入更为精细的设定。
Control Setting		此菜单用于设定显示器和遥控器的操作。
Index Number		可以根据需要更改显示器的索引号码。选择此项可以用4/8按钮设定显示器的索引号码,然后按+按钮确认设定。注无法使用遥控器设定“Index Number”。
Control Mode		设定是从遥控器还是从显示器上控制显示器。注当操作此项目时,视通过遥控器还是显示器来进行选择的情况而定,可用模式将会有所不同。用遥控器上的按钮设定此项目时,您仅可选择“Display+Remote”或“Remote Only”。用显示器上的按钮设定此项目时,您仅可选择“Display+Remote”或“Display Only”。
Display+Remote		允许用显示器上的控制按钮和遥控器来操作显示器。
Display Only		允许用显示器上的控制按钮操作显示器。只能用显示器上的按钮进入此设定。
Remote Only		允许用遥控器来操作显示器。只能用遥控器进入此设定。
菜单		功能和操作
Advanced Setup	Auto Screen Adjust	选择“On”或“Off”。如果选择“On”，则保存每个输入信号的图像尺寸和位置等设定，并自动应用最后的设定。注“Auto Screen Adjust”功能仅在RGB输入过程中有效。
	Auto Shut Off	选择“On”或“Off”。如果选择“On”，当约30秒以上没有信号输入到DVI、HD15、BKM-FW11或BKM-FW15（RGB/分量）输入连接器时，显示器将自动进入节电模式。提示·在待机模式中，按显示器上的按钮或遥控器上的ON按钮可打开显示器。处于节电模式时，当有信号输入时显示器将自动打开电源。·在"On-Screen Logo"设定为"On"、启用屏幕保护功能时，该功能无效。
	Overscan	选择是否以过扫描或原样扫描状态显示图像。
	Auto	自动确定是否为DTV信号，然后过扫描并显示图像。
	On	以过扫描状态显示图像。
	Off	以原样扫描状态显示图像。注在DTV信号输入过程中，可能会显示与输入个人电脑信号时相类似的画面。例如：480P→720×480/60
	Sync Mode	设定HD15（RGB/COMPONENT）IN连接器的第13管脚的输入信号类型。注·“Sync Mode”仅在输入HD15连接器的信号为模拟RGB信号时可用。·有些输入只能选择“II/Comp”。此时，经由连接器的第13或14管脚输入水平/垂直同步信号。·对于通过选购适配器的输入，无法执行Sync Mode设定。·本显示器不支持576/60p的三值同步格式。·当在“Sync Mode”中选择“Video”时，只能设定575/50i和480/60i信号。
	H/Comp	设定水平同步信号输入。
	Video	设定视频信号输入。
RGB/YUV		设定与显示器的HD15（RGB/COMPONENT）连接器或选购适配器的BNC（RGB/COMPONENT）连接器相连接的视频设备或个人电脑的信号类型。
		Display/Option	若要设定显示器的HD15连接器上的信号，请选择“Display”。若要设定选购适配器上的信号，请选择“Option”。
		Auto	自动设定从所连接的设备输入的模拟RGB信号或分量信号。
		RGB	设定从所连接的设备输入的模拟RGB信号。
		YUV	设定从所连接的设备输入的分量信号。
RGB Signal		当显示器的HD15（RGB/COMPONENT）IN或DVI IN连接器、选购适配器BKM-FW15的HDMI输入连接器或者选购适配器BKM-FW11的BNC输入连接器中输入1280×768/60或720×480/60 RGB信号时，请选择“PC”或“Video”以确定它是作为个人电脑信号还是作为视频信号使用。您可以分别为所选的每个输入连接器指定最适合的设定。
			HD15/DVI/HDMI
Screen Saver		此设定防止或减少由于屏幕长时间显示同一图像而可能产生的屏幕烧录或残留图像。
		Off	屏幕保护功能将不起作用。
		All White	显示为整个白屏。（大约30分钟后自动停止，显示器进入待机模式。）
		Sweep	白色条在画面上滚动。
		Standby	在“Timer Setting”中所设定的时间，于待机模式下打开屏幕保护功能（第6页）。（显示器在屏幕保护功能启动期间为黑屏。）过了设定的时间后，显示器将恢复到常规待机状态。
菜单 功能和操作
Advanced Setup	Menu Position	更改菜单画面的方向,以匹配显示器的安装方向。
	Landscape	水平显示菜单画面。
	Portrait	垂直显示菜单画面。
	On-Screen Logo	选择“On”或“Off”。如果选择“On”,当信号未输入时,将显示此标识。
	IP Address Setup	设定 IP 地址,使选购适配器的网络连接器与用 LAN 电缆连接的个人电脑等设备之间能够进行通讯。关于如何设定的详细说明,请参阅“使用网络功能的准备工作”章节(第24页)。注只有在安装选购适配器 BKM-FW32/FW50 的情况下,才能使用此设定。
	Speed Setup	设定选购适配器的网络连接器与用 LAN 电缆连接的个人电脑等设备之间的通讯速度。关于如何设定的详细说明,请参阅“使用网络功能的准备工作”章节(第24页)。注只有在安装选购适配器 BKM-FW32/FW50 的情况下,才能使用此设定。
	Power On Delay	调节从按下显示器开关到显示器实际打开之间的时间。请设定为 Off 或 1-120秒。这样可以防止电源设备在连接多个装置的情况下出现突然的负载变动。
	HDMI Control	如果在选购适配器的 HDMI 输入连接器上连接与 HDMI 控件兼容的设备,则同时对此设备进行控制。注•只有在安装选购适配器 BKM-FW15 (自序列号 7000001 以后)的情况下,才能使用此设定。•应使用遥控器来打开 / 关闭显示器和所连接的设备。
	HDMI Control	选择“On”或“Off”。如果选择“On”,则 HDMI 设备的控制功能可以正常工作,可设定为“Auto Device Off”和“Auto Display On”。注•如果它无法工作,请同时在所连接的设备上进行 HDMI 设定。•要对其进行控制,所连接的设备必须与 HDMI 控件兼容,且必须设定为启用 HDMI 设备控制功能。•取决于 HDMI 设备,有时可能无法与本设备一起操作。
	Auto Device Off	选择“On”或“Off”。如果选择“On”,则当显示器的电源关闭时,所连接 HDMI 设备的电源也将同时关闭。
	Auto Display On	选择“On”或“Off”。如果选择“On”,则当播放所连接的 HDMI 设备或选择其他控件时,显示器的电源也将同时打开。
Information		显示该显示器的“Date”、“Model Name”、“Serial Number”、“Operation Time”以及“Software Version”。如果安装配备有网络端子的选购适配器(BKM-FW32/FW50),则显示“IP Address”、“Player IP Address”和“Network Version”。详细说明,请参阅选购适配器的使用说明书。注有些类型的选购适配器将不显示“Player IP Address”。
All Reset		选择“Cancel”或“OK”。如果选择“OK”,则所做的所有调节和设定都将重设为出厂默认设定。注“Information”选项中包含的项目以及“Index Number”不会被重设。

网络功能

使用网络功能的准备工作

通过安装配备有网络端子的选购适配器，可以连接到网络上。

预先另请参阅选购适配器的使用说明书。

使用前须知

为确保安全，仅可将本显示器的端口连接至无过高电压或电压浪涌危险的网络。

设定 IP 地址

连接到LAN时，可以使用以下两种方法之一设定显示器的IP地址。关于IP地址选择的详情，请咨询您的网络管理员。

• 为显示器指定一个固定的 IP 地址

通常应该使用这种方法。请注意，在出厂设定中，显示器设定为自动获取IP地址。

• 自动获取 IP 地址

如果显示器连接的网络具有DHCP服务器，您可以让DHCP服务器自动指定一个IP地址。请注意，在这种情况下，安装显示器后显示器每次打开时，IP地址都可能会改变。

设定IP地址之前，先将LAN电缆连接至显示器以建立网络。约30秒钟后，打开显示器，然后开始进行所需的设定。

为显示器指定一个固定的 IP 地址

1按MENU按钮，打开主菜单。
2 用 日 /日 按钮选择“Setup”，然后按按钮。
3用 日 /日 按钮选择“Advanced Setup”，然后按按钮。
4用 念 按钮选择“IP Address Setup”，然后按按钮。
5用 口 /口 按钮选择“Manual”，然后按按钮。
6 用按钮从“IP Address”、“Player IP Address”*、“Subnet Mask”、“Default Gateway”、“Primary DNS”、“Secondary DNS”中选择所需设定的项目，然后按按钮。

*有些类型的邀购适配器不能设置“Player IP Address”。

7用显示器上的 念 /念 按钮或遥控器上的数字键为四个方框各设定三位数字（0-255），然后按按钮或 念 按钮。
8为四个方框各设定三位数字（0-255），然后按按钮。重复与步骤6相同的操作，用 空 /空 按钮选择下一个所需设定的项目，然后按按钮。
9所有所需项目都设定了数值后，用 豆 /豆 按钮选择“Execute”，然后按按钮。

选择“Execute”，然后按+按钮。手动设定了一个IP地址。

选择“Cancel”时，设定将返回原始设定。

自动获取 IP 地址

1按MENU按钮，打开主菜单。
2用按钮选择“Setup”，然后按按钮。
3 用按钮选择“Advanced Setup”，然后按按钮。
4 用 豆 /豆 按钮选择“IP Address Setup”，然后按按钮。
5用按钮选择“DHCP”，然后按按钮。选择“Execute”，然后按按钮。自动设定了一个IP地址。选择“Cancel”时，设定将不会被执行。

注

如果未正确设定IP地址，则根据错误原因将显示以下错误代码。

Error 1: 显示器与 BKM-FW32/FW50 等选购适配器之间的通讯错误
Error 2: 指定的 IP 地址已经被其它设备所使用
Error 3: IP 地址错误
Error 4: 网关地址错误
Error 5: 首选 DNS 地址错误
Error 6: 备用 DNS 地址错误
Error 7: 子网掩码错误
Error8：播放器IP地址错误

检查自动指定的 IP 地址

1按MENU按钮，打开主菜单。
2用按钮选择“Setup”，然后按按钮。
3 用按钮选择“Information”，然后按按钮。

显示当前获得的IP地址。

提示

无法正确获得 IP 地址时，以前获得的 IP 地址就会显示在“IP Address Setup”的“Information”和“Manual”中。

设定通讯速度

1按MENU按钮，打开主菜单。
2 用 日 /日 按钮选择“Setup”，然后按按钮。
3用按钮选择“Advanced Setup”，然后按按钮。
4用按钮选择“Speed Setup”，然后按按钮。
5 用按钮从“Auto”、“10Mbps Half”、“10Mbps Full”、“100Mbps Half”或“100Mbps Full”中选择所需设定的通讯速度，然后按按钮。

如果选择“Auto”，则自动设定适合您网络配置的通讯速度。

6 用 / 按钮选择“Execute”，然后按按钮反映出设定。

其它信息

故障排除

检查 山 指示灯是否以红色闪烁。

闪烁时

自检功能启用。

1检查 日 指示灯闪烁的次数和停止闪烁的时间长度。

例如，指示灯闪烁2次，停止闪烁3秒，然后再闪烁2次。

2按显示器上的按钮及主电源开关，将电源关闭，然后断开交流电源线的连接。

将指示灯闪烁的方式（闪烁次数和点亮的持续时间）告知您的经销商或Sony服务中心。

不闪烁时

1检查下表中的项目。
2如果问题仍然存在，请将显示器交给有资格的专业人员进行维修。

问题 可能的解决方法
显示器上的电源按钮和控制按钮不工作。	·检查“Control Setting”（第21页）。
即使将按钮置于“ON”位置或按下遥控器上的I ON按钮（打开），电源仍不开启。	·检查主电源开关是否置于“OFF”位置。（第8页）
BKM-FW16的HD-SDI OUT连接器没有输出信号。	·当此设备处于待机状态或关闭交流电源时，不会有HD-SDI OUT输出。
没有图像。
没有图像。	·检查视频设备和显示器之间的连接。·检查“RGB/YUV”的设定（第22页）。·用显示器的INPUT按钮或遥控器尝试切换输入（第8页、第9页）。
显示器自动关闭。	·检查“Timer Setting”是否已启用（第21页）。·检查“Auto Shut Off”功能是否设定为“On”（第22页）。·检查室温是否超过40°C。
图像质量差。
无彩色/图像暗/图像太亮/色·按PICTURE按钮选择所需的“Picture Mode”（第9页）。彩不正确/图像逐渐变暗/图像·调节“Picture/Sound”设定中的“Picture Mode”选项（第17页）。·检查信号电缆是否完好无损。·检查室温是否超过40°C。·检查“ECO mode”中的设定（第21页）。
整个画面呈淡绿或淡紫色。	·检查“RGB/YUV”设定是否正确（第22页）。
无声音/杂音。
图像显示，但无声音。	·检查音量控制。·按遥控器上的+按钮，使静音符号从屏幕上消失（第10页）。·检查“Speaker Out”设定（第21页）。
遥控器无法操作。	·检查电池的极性或更换电池。 ·将遥控器指向显示器上的遥控传感器。 ·保持遥控传感器区域无障碍物阻挡。 ·检查“Control Setting”（第21页）。 ·检查电缆是否连接至CONTROL S IN插孔（BKM-FW21未附带）。在显示器经由CONTROL S 连接进行控制时，遥控器无法使用。 ·荧光灯会干扰遥控器操作；尝试关闭荧光灯。
无法连接至网络。	·将电缆牢固插入选购适配器（BKM-FW32/FW50，未附带）的网络端子。 ·检查个人电脑的网络设定。 ·通过在“Setup”设定菜单上指定“All Reset”设定恢复至默认设定，然后重新指定适当的网络设定。

输入信号参照表

个人电脑信号

	分辨率	水平频率 (kHz)	垂直频率 (Hz)
1	VGAa)-1 (VGA 350) 31.5	70
2	640 × 480@60 Hz 31.5 60
3	Macb) 13" 35.0 67
4	VGA (VGA TEXT)	31.5	70
5	800 × 600@60 Hz (VESA) STD)	37.9	60
6	Mac 16"	49.7	75
7	1024×768@60 Hz (VESA STD)	48.4	60
8	1024×768@75 Hz (VESA STD)	60.0	75
9	1024×768@85 Hz (VESA STD)	68.7	85
10	1152×864@75 Hz (VESA STD)	67.5	75
11	Mac 21"	68.7	75
12	1280 × 960@60 Hz (VESA STD)	60.0	60
13	1280 × 1024@60 Hz (VESA STD)	64.0	60
14	1600 × 1200@60 Hz (VESA STD)*	75.0	60
15	848 × 480@60 Hz (CVT)	29.8	60
16	848 × 480@75 Hz (CVT)	37.7	75
17	848 × 480@85 Hz (CVT)	43.0	85
18	1280 × 720@60 Hz (CVT)	44.8	60
19	1280 × 768@60 Hz (CVT)	47.8	60
20	1280 × 768@75 Hz (CVT)	60.3	75
21	1280 × 960@60 Hz (CVT)	59.7	60
22	1360 × 768@60 Hz (CVT)	47.7	60
23	800 × 600@60 Hz (CVT)	37.4	60
24	1024 × 768@60 Hz (CVT)	47.8	60
25	1280 × 1024@60 Hz (CVT)	63.7	60
26	1400 × 1050@60 Hz (CVT)*	65.3	60
27	1600 × 1200@60 Hz (CVT)*	74.5	60
28	1920 × 1080@60 Hz	66.6	60
29	1920 × 1200@60 Hz	74.0	60

电视 / 视频信号

a）VGA是美国InternationalBusinessMachinesCorporation的注册商标。
b)Macintosh是AppleInc.的商标，并已在美国及其他国家/地区注册。
c)VESA是Video Electronics Standards Association的注册商标。
d）VESA坐标视频计时器

注

• 对于HDTV信号，将三级同步信号输入到HD15（RGB/COMPONENT）IN连接器的第2管脚。
• 如果将 DVD 信号输入至显示器后色彩显得太淡，可调整“Picture/Sound”设定中的“Chroma”。
• 如果相位经过了重新调整，则分辨率将会降低。
• 不保证来自 Macintosh 计算机的信号一定能够识别数字 RGB 输入。
• 无法将标有 * 的信号输入至 DV1 IN。

输入信号和显示器状态的实际屏幕显示

屏幕显示 含义
640×480/60（例）所选择的输入信号为个人电脑信号。
480/60I（例）所选择的输入信号为分量视频。
非支持信号 所选择的输入信号为不支持的信号。
无信号 无输入信号。
HD15 所选的输入为 HD15。 “RGB/YUV”被设定为“Auto”。
HD15 RGB 所选的输入为 HD15。 “RGB/YUV”被设定为“RGB”。
HD15 Component 所选的输入为 HD15。 “RGB/YUV”被设定为“YUV”。
DVI 所选择的输入	信号为 DVI。
Option 选择了 Option “RGB/YUV”被设定为“Auto”。
Option RGB 选择了 Option 输入的模拟 RGB信号。
Option Component	选择了Option输入的分量视频信号。
Option HDMI 1/ Option HDMI 2	选择了Option输入的 HDMI 1 或 HDMI 2 信号。
Option HD SDI	选择了Option输入的 HD SDI 信号。

规格

视频处理

面板系统a-Si TFT主动式矩阵LCD面板

显示分辨率1,920点（水平） × 1,080 线（垂直）

采样率 13.5MHz 至 162MHz

输入信号参见第28页。

图像尺寸930（水平） × 523 （垂直）mm

面板尺寸42英寸（对角线 1,067mm ）

输入和输出

CONTROL S 微型插孔（×1）

REMOTE D-sub 9 芯 (雌) (×1)

(RS-232C)

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT) IN

D-sub 15 芯（雌） (× 1) （参见第

31页。）

AUDIO IN

立体声微型插孔（×1）

500mV rms，高阻抗

DVI DVI IN

（与DVI规格版本1.0兼容）

AUDIO IN

立体声微型插孔（×1）

500 mVrms，高阻抗

SPEAKER 扬声器输出（L/R）

6欧姆7W + 7W

基本规格

电源要求

100V 至 240V 交流， 50 / 60Hz

1.7A （最大）

功率消耗

160W（最大）

工作条件

温度： 0^ 至 40^

湿度： 20% 至 90%

（无结露）

储存/搬运条件

温度：-10℃至+40℃

湿度：20%至90%

（无结露）

尺寸 972.1 × 565.1 × 125 ~mm

972.1 × 613.6 × 242 mm

（包括选购的支架）

（宽/高/厚，不包括突出部分）

重量大约 25.5kg

大约 29kg

（包括选购的支架）

附件

交流电源线（1）

交流电源插头固定器（2）

电缆夹 (9)

遥控器RM-FW002（1）

AA（R6）锰电池（2）

使用说明书（1）

选购件

桌面支架SU-S01

扬声器SS-SPG02

用于系统扩展的选购适配器，BKM-FW系列

安全规则

UL 60950-1, CSA No. 60950-1-03

EN60950-1（NEMKO），CE，C-

Tick

设计和规格若有变更，恕不另行通知。

管脚分配

HD15 RGB/COMPONENT 连接器 (D-sub 15 芯)

管脚编号 信号
1 红色视频或	CR/PR
2 绿色视频或	Y
3 蓝色视频或	CB/PB
4	接地
5	接地
6 红色接地
7 绿色接地
8 蓝色接地
9	未使用
10 接地
11 接地
12 SDA
13 H 同步或复合视频(作为同步信号)
14 V 同步
15 SCL

注

当输入分量信号时，切勿将同步信号输入至管脚13和14。否则，可能无法正确显示图像。

索引

数字

4:311,20

A

ACIN插座8，14
