FWDS42E1 - Moniteur SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur SONY FWDS42E1, écran LCD, résolution 1920 x 1080 pixels, taille de l'écran 42 pouces, luminosité 450 cd/m², contraste 4000:1, temps de réponse 8 ms.
Utilisation	Idéal pour les présentations, affichage numérique, et utilisation en milieu professionnel.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter un service agréé SONY.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Connectivité HDMI, DVI, et VGA. Garantie constructeur de 3 ans.

FOIRE AUX QUESTIONS - FWDS42E1 SONY

Comment connecter le moniteur SONY FWDS42E1 à mon ordinateur ?

Pour connecter votre moniteur SONY FWDS42E1 à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante du moniteur.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment ajuster la luminosité et le contraste du moniteur ?

Accédez au menu des paramètres à l'aide des boutons de contrôle situés sur le moniteur. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour effectuer les ajustements souhaités.

Le moniteur affiche une image floue, que faire ?

Assurez-vous que la résolution de l'écran est correctement configurée dans les paramètres de votre ordinateur. Une résolution inférieure à celle du moniteur peut causer une image floue. Vérifiez également les câbles de connexion pour tout dommage.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine', puis suivez les instructions à l'écran pour réinitialiser le moniteur.

Le son ne fonctionne pas sur le moniteur, que faire ?

Vérifiez que le volume du moniteur est réglé correctement et que le son est activé sur votre ordinateur. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés.

Comment changer la source d'entrée du moniteur ?

Utilisez le bouton 'Source' sur le moniteur pour faire défiler les options d'entrée disponibles et sélectionnez celle que vous souhaitez utiliser.

Le moniteur scintille, que faire ?

Essayez de changer le câble de connexion ou de tester le moniteur avec un autre appareil pour déterminer si le problème vient de l'appareil source ou du moniteur lui-même.

MODE D'EMPLOI FWDS42E1 SONY

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

CET APPAREIL DOIT ETRE RELIE A LA TERRE.

Transport

Lorsque que vous transportez l'écran, tenez le par l'appareil lui-même et non par les haut parleurs. Dans le cas contraire, ces derniers peuvent se detacher et l'appareil risque de tomber. Ceci pourrait entraîner des blessures.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

Pour les clients au Canada

Cet appeareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

La prise doit être prés de l'appareil et facile d'accès.

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuilles consulter les adresses individues dans les documents de service ou de garantie séparés.

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche maje avec des contacts de mise à la terre conformes à la reglementation de sécurité locale applicable.
2. Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche maje avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche male ci-dessus, consultez un technician du service après-venture qualifié.

Table des matieres

Introduction

Précautions 4

Recommendations pour l'installation 6

Emplacement et fonction des pieces et commandes

Avant. 7

Arriere 8

Télécommande 11

Description des touches 11

Touches spéciales de la télécommande 13

Utilisation du Mode cinema. 13

Utilisation de la touche ID MODE 14

Adaptateurs en option 15

Raccordements

Raccordement des enceintes 17

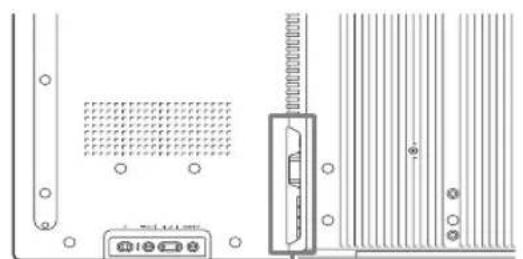

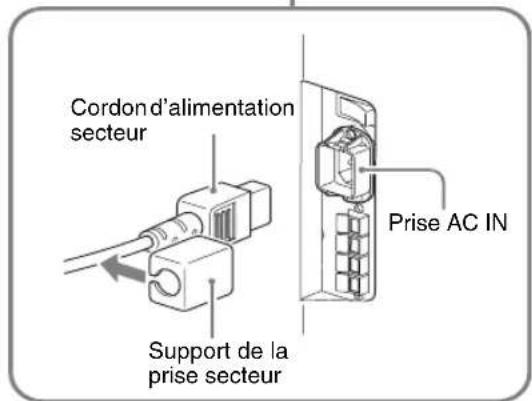

Raccordement du cordon d'alimentation secteur. 17

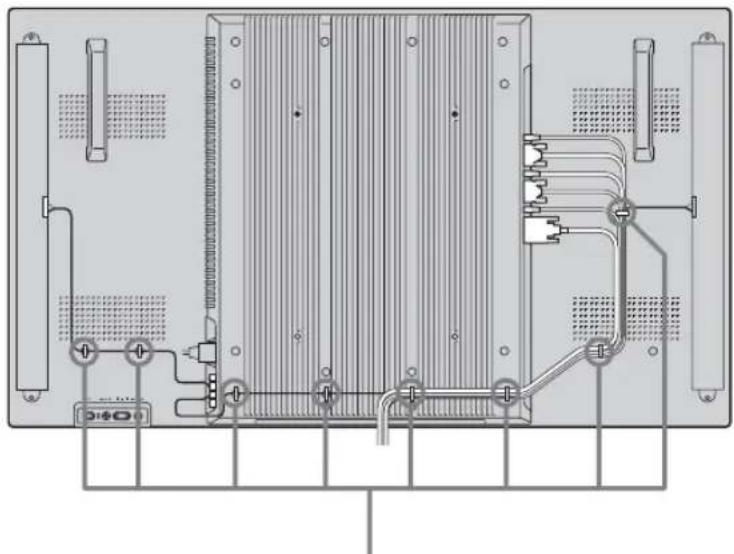

Rangement des cables 18

Utilisation des réglages

Preparation à l'utilisation des fonctions réseau 28

Informations supplémentaires

Dépannage 30

Tableau de reference des signaux d'entrée 32

Specifications 34

Index 36

Introduction

Précautions

Sécurité

• Une plaque signalétique indiquant la tension de service, la consommation électrique, etc., est située à l'arrête de l'appareil.
• Si des solides ou des liquides penènt à l'intérieur du châssis, débranchez le moniteur et faites-le vérifier par un technicien qualifié avant de le remettre en service.
• Débranche le cordon de la prise murale si vous prévoyez de ne pas utiliser le monitateur pendant quelques jours.
• Pour débrancher le cordon d'alimentation secteur, tirez-le par la fiche. Ne tirez jamais sur le cordon lui-même.

Nettoyage

Veillez à débrancher le cordon d'alimentation avant de nettoyer l'écran.

Nettoyage de I'ecran

Ne laisses pas d'objets durs frottier ou presser la surface de l'écran, ni d'objets frapper la surface de l'écran car cela risquerait de l'endommager.

La surface de l'écran a bénéficié d'un traitement spécial. Suivez les instructions ci-dessous afin d'éviter tout dysfonctionnement resultant d'une mauvaise manipulation lors du nettoyage de l'écran.

• Nettoyez la surface de l'écran à l'aide d'un chiffon doux afin de le dépoussierer. Il est conseilé d'utiliser un chiffon de nettoyage ou un chiffon à lunettes.
  Si I'ecran est excessivement sale, nettoyez-le aI'aide d'un chiffon de nettoyage légerement humidifié avec de I'eau.
• N'utilisze jamais d'alcool, d'essence, de dissolvant, de dénergent acide ou alcalin, de produits nettoyants abrasifs ou de chiffons traités chimiquement car cela risquerait d'endommager la surface de l'écran.

Nettoyage du chassin

• Eliminez doucement les taches à l'aide d'un chiffon doux et sec. Eliminez les taches tenaces avec un chiffon légèrement improugné d'une solution détergente neutre, puis essuyez de nouveau la zone avec un chiffon doux et sec.
• N'utilizez pas d'alcool, d'essence, de dissolvant ou d'insecticide. Cela risquerait d'endommager le fini de la surface ou d'effacer les inscriptions sur l'appareil.
• Le nettoyage de l'écran avec un chiffon sale risque de l'endommager.
• Ne laissez pas l'appareil en contact prolongé avec des produits en caoutchouc ou en plastique car cela risquerait de l'endommager ou de déterminer le revêtement de protection.

Ecran LCD

L'exposition de I'ecran LCD au soleil pendant une période prolongée risque de I'endommager. Veillez a prendre en compte cette contrainte lorsque vous utilisez I'appareil à I'estérieur ou à proximé d'une fenêtre.
- N'exercez pas de pression sur l'écran LCD et ne l'éraflez pas. Ne posez pas d'objets sur l'écran. Cela risquerait de perturber l'affichage ou d'endommager l'écran LCD.

• Des lignes horizontally ou une image rémanente peuvent apparaître sur l'écran. Par temps très froid, l'écran risque également de apparître plus souvent. Il ne s'agit pas d'un problème de fonctionnement. L'écran redevient normal lorsque la température augmente.
• Si une image fixe reste longtemps affichée, des brûlures d'écran ou une image résiduelle peuvent apparaitre. L'image résiduelle disparait à long terme. Si une image fantôme apparait, utilisez la fonction d'économisieur d'écran ou un logiciel video ou de traitement des images pour obtenir un mouvement permanent sur l'écran. Si une image fantôme lagère (image imprimée) se produit, elle peut s'atténuer mais ce phénomène ne disparait jamais complètement.
• La surface du panneau, le coffret et le chassin peuvent chauffer durant l'emploi. C'est normal.

Points lumineux et points sombres sur I'ecran LCD

Bien que l'écran LCD soit le produit d'une haute technologie et se caractérisse par une résolution d'au moins 99.99% , il se peut que des points noirs (pixels défectueux) ou lumineux (rouges, bleus, verts, etc.) soient éclairés ou clignotent continulement. Ces phénomènes communs aux écrans LCD sont généres par des defaults de pixels. Ils peuvent survenir après une utilisation prolongée de l'appareil. Ils ne s'agit enaucun cas d'une défectuosité.

Installation

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de chaque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futures suite à la défaillance de cet apparéil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison qu'elle qu'elle soit.
• Veillez à assurer une circulation d'air ajusté pour éviter une surchauffe interne de l'appareil. Ne placez pas l'apparéil sur des surfaces en textile (tapis, couvertures, etc.) ni àroximate de rideaux ou de draperies susceptibles d'obstruer les orifices de ventilation.
• N'installez pas l'appareil à proximé de sources de chaleur, comme un radiateur ou une bouche d'air chaud, ni dans un endroit exposé aux rayons directs du soleil, à de la poussière excessive, à des vibrations ou à des chocs mécaniques.
• Lorsque vous installez plusieurs équipements avec l'appareil, des problèmes peuvent survenir selon leur position les uns par rapport aux autres, tels qu'un mauvais fonctionnement de la télécommande, l' apparition de parasites à l'écran ou sonores.

Remballage

Conserve le carton ainsi que les matériaux d'emballage.
Vous pourriez en avoir de nouveau besoin pour transporter l'appareil ultérieurment. Lors du transport de l'appareil, remballez-le comme illustré sur le carton.

Pour toute question au sujet de cet apparéil, consultez un distributeur Sony/agré.

Recommendations pour l'installation

Laissez un espace suffisant autour de l'écran

Veillez à assurer une ventilation adaptée en laissant un espace suffisant autour de l'écran comme illustré ci-dessous afin d'eviter toute surchauffe interne.
- La température ambiente doit être comprise entre 0 °C et 40 °C (32 °F à 104 °F). Faites attention lorsque vous installez l'écran à proximé d'un plafond. La température peut largement y dépasser la température ambiente normale mesure à un niveau inférieur.
- Si vous utilisez le support, utilisez le support de table approprié SU-S01 (non fourni). Pour le montage, reportez-vous au mode d'emploi du support de table.
- Nous ne pouvons pas spécifique les produits utilisés en ce qui concerne l'installation du matériel tels que les supports de fixation, les vis ou les boulons. L'installation proprement dite est réservée aux revendeurs locaux agréés. Consultez un technician Sony qualifié pour l'installation.
Lorsque I'ecran est sous tension, ilchauffe a l'intérieur. Ceci peut provoquer des brûlures. Evitez de toucher le dessus ou l'arrière de I'ecran lorsqu'il est sous tension ou juste après qu'il soit passé en mode de veille.

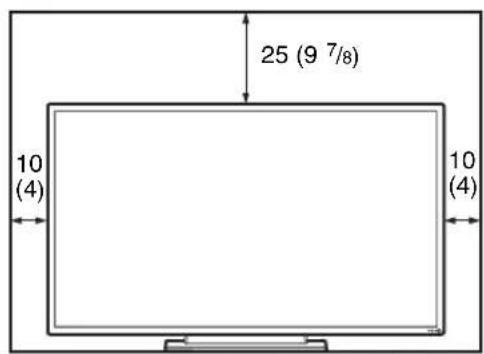

Utilisation du support de table

Avant

Côté

10 (4)

Unités : cm (pouce)

Remarques

• Le déplacement ou l'installation de l'écran fixé au support (non fourni) nécessite au moins 2 personnes.
• Si un support de norme VESA, ou un support similaire, est installé, un couple de serrage des vis de 2N·m (20kgf·cm) est recommendé.

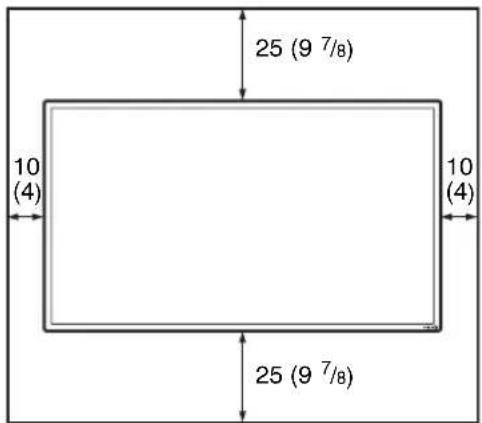

Montage horizontal de l'écran

Avant
Côté

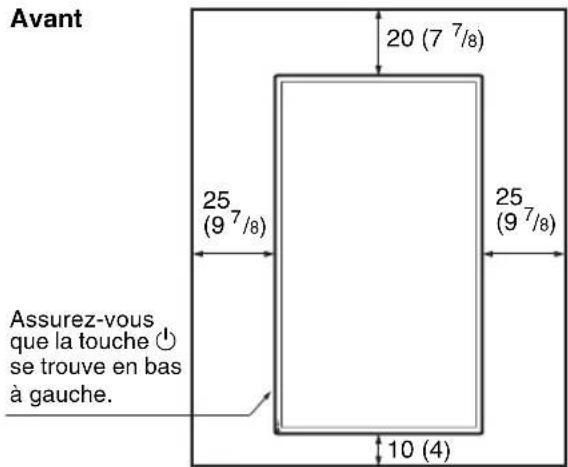

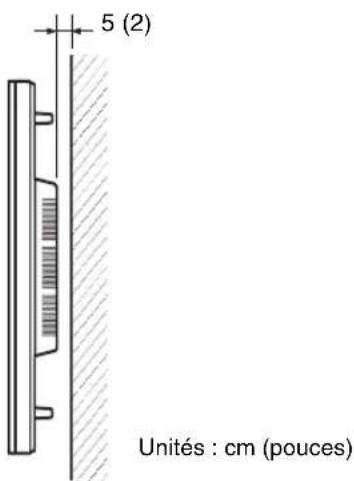

Montage vertical de l'écran

Avant
Côté

Emplacement et fonction des pieces et commandes

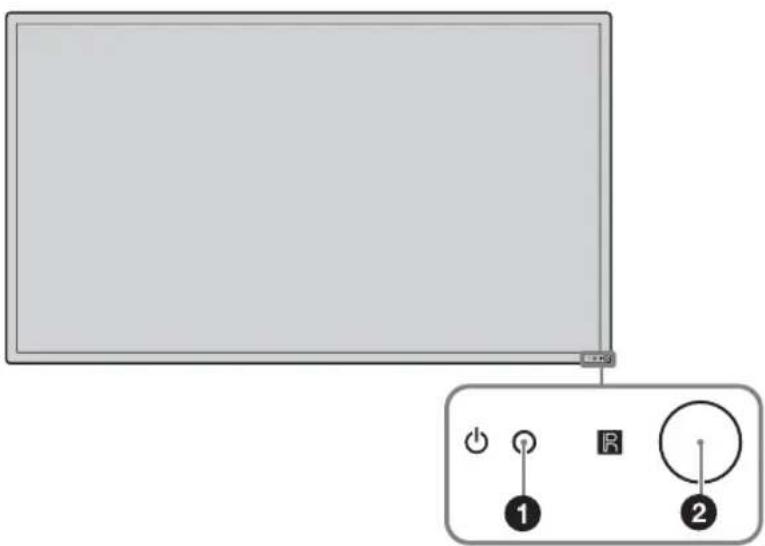

Avant

FR

Pieces Description

Témoin (alimentation/veille)	S'allume en vert lors de la mise sous tension de l'écran. S'allume en rouge lorsque l'écran est en mode de veille. S'allume en orange lorsqu'el'écran passé en mode d'économie d'énergie alors qu'il recoit un signal provenant d'un ordinateur. Si le témoin clignote en rouge, voir page 30.
	Remarque Lorsque l'options « LED » des réglages « Affichage multiple » est régée sur « Non » et l'options « Position » n'est pas régée sur la position inférieure droite, le témoin ne s'allume pas en vert même si l'écran est allumé, sauf si aucun signal ou un signal non pris en charge est reçu.
Capteur de télécommande	Reçoit les rayons infrarouges de la télécommande.

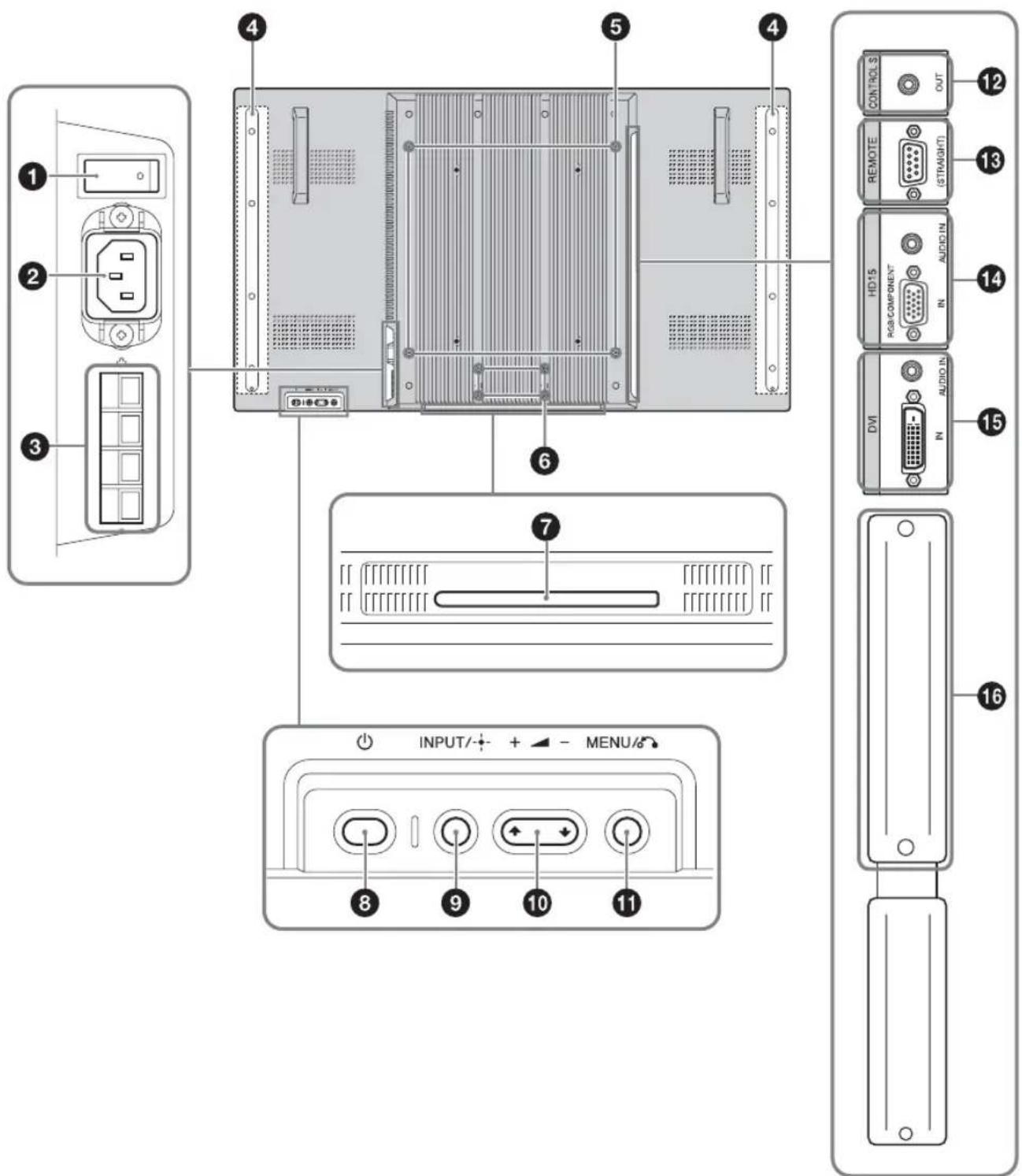

Arrière

Pieces Description

1 Interrupteur d'alimentation principale	Réglez l'interrupteur d'alimentation sur « ON » (appuyez sur le côte) lorsque vous installez l'appareil. Lorsque l'interrupteur d'alimentation est en position « OFF » (appuyez sur le côte à la consommation de l'appareil est de 0 W.
2 Prise AC IN	Raccordez le cordon d'alimentation secteur fourni à cette prise et à une prise murale. Voir page 17. Une fois que vous avez raccordé le cordon d'alimentation et que l'appareil a été mis en service par l'interrupteur d'alimentation principale, le témoin s'allume en rouge et l'écran se met en veille.
3 Prise SPEAKER	Raccordez les encéntes SS-SPG02 (non fournies) à la prise. Pour plus de détails sur le raccordement des enceintes, reportez-vous à leur mode d'emploi. Pour plus de détails sur le cheminement des cordons d'enceintes, voir page 18.
4 Positions d'installation des enceintes	Raccordez les enceintes spécifiées SS-SPG02.
5 Trous d'installation du support	Trous pour vis conformes à la norme VESA. (Espacement : 400 mm × 400 mm, Vis : M6) RemarqueSi un support de norme VESA, ou un support similaire, est installé, un couple de serrage des vis de 2N·m (20kgf·cm) est recommendé.
6 Trous d'installation du support de table appropriés	Utilissez ces crochets pour installer le support de table SU-S01 (non fourni).
7 Capuchon de trou d'installation du support de table	Retirez-les lors du montage du support de table SU-S01 (non fourni).
8 (alimentation)	Permet demettre l'écran sous tension ou hors tension (veille). Utilissez-le lorsque l'interruption d'alimentation principale est en position « ON » (côte |).
9 INPUT/ + (validation)	Appuyez sur cette touche pour sélectionner le signal devant être transmis par le connecteur HD15 (RGB/COMPONENT) IN, le connecteur DVI IN ou l'emplacement OPTION. Le signal est commuté comme suit chaque fois que vous appuyez sur la touche INPUT. →HD15→DVI→OPTION→Si l'adaptateur en option, prénant en charge le signal video, n'est pas inséré dans l'emplacement OPTION, OPTION n'est pas disponible. Appuyez sur cette touche pour valider votre choix.
10 (une/curseur) +/-/0/0	Appuyez sur cette touche pour commander le volume des enceintes. Lorsque le menu est affchéé, appuyez sur cette touche pour déplacer le curseur ou définiir une valeur. Appuyez sur cette touche pour valider votre choix.
11 MENU/(retour)	Appuyez sur cette touche pour afficher les menus. Permet de revenir à l'écran de menu précédent.
12 CONTROL S OUT (miniprise)	Vous pouvez commander plusieurs applesels avec une seule télécommande lorsque l'écran est raccordé à la prise CONTROL S IN de l'articel video ou d'un autre écran.
13 REMOTE (D-sub à 9 broches)	Ce connecteur permet de commander l'écran à l'aide du protocole RS-232C. Pour plus de détails, contactez votre revendeur Sony agrée.
Pièces Description
14 HD15 (RGB/COMPONENT)	HD15 (RGB/COMPONENT) IN: Se raccorde à la sortie du signal analogique RVB ou du signal à composantes d'un apparil video ou d'un ordinateur. Voir page 35.
(D-sub à 15 broches)	AUDIO IN: Permet de receivevoir un signal audio. Se raccorde à la sortie du signal audio d'un apparil video ou d'un ordinateur.
AUDIO(miniprise stéréo)
	RemarqueLors de la transmission d'un signal à composantes, veillez à ne pas transmettre de signaux de synchronisation aux broches 13 et 14. Sinon, il est possible que l'image ne s'affiche pas correctement.
15 DVI(DVI-D à 24 broches)	DVI IN: Se raccorde à la prise de sortie du signal numérique de l' apparil video ou de l'ordinateur. Prend en charge la protection contre la copie HDCP.
AUDIO(miniprise stéréo)	AUDIO IN: Permet de receivevoir un signal audio. Se raccorde à la sortie du signal audio d'un apparil video, etc.
16 Emplacement OPTION-port VIDEO/COM)	Cet emplacement prend en charge les signaux video et la fonction communication. Insérez un adaptateur en option (de la série BKM-FW) dans cet emplacement pour accroître les fonctions de votre écran. Voir page 15.

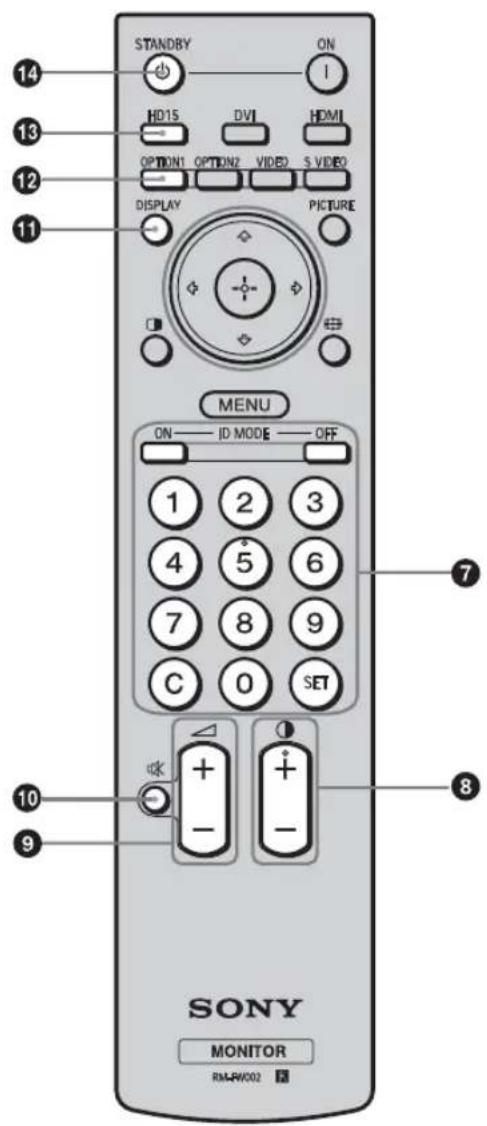

Télécommande

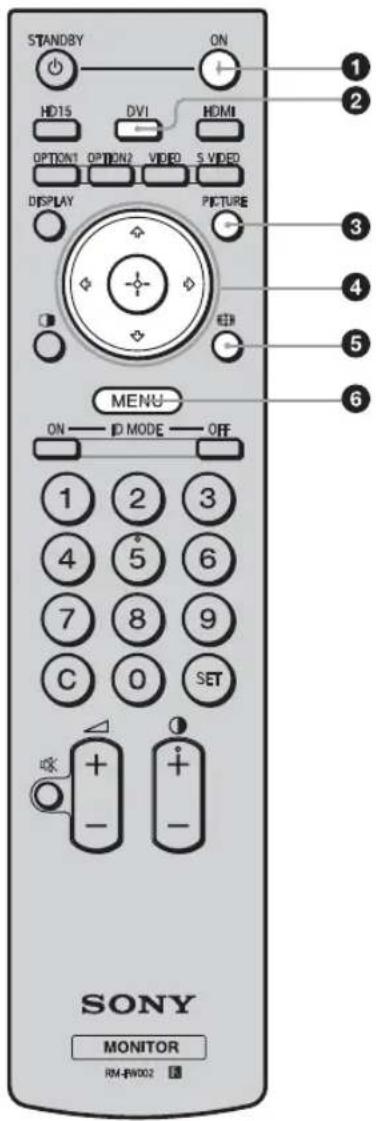

Description des touches

Appuyez sur cette toucher pourmettre I'ecran sous tension.

Utilisez-le lorsque l'interrupteur d'alimentation principale à l'arrêt est en position « ON ».

Touche DVI

Appuyez sur cette touche pour selectionner le signal transmis au connecteur DVI.

3 Touche PICTURE

Permet de selectionner le « Mode de l'image ». Chaque pression sur cette touche permet de basculer entre « Éclatant », « Standard», « Personnelisé » et « Conference »

4 Touches 四 / 四 /四 /四 /四 (directionnelles/validation)

Les touches 山 /山/山/山 permettent de déplacer le curseur du menu et d'effectuer les réglages, etc. Appuyez sur la touche pour valider le menu ou le réglage sélectionné.

6 Touche (de cinéma)

Appuyez sur cette touche pour modifier le format de l'écran. Voir page 13.

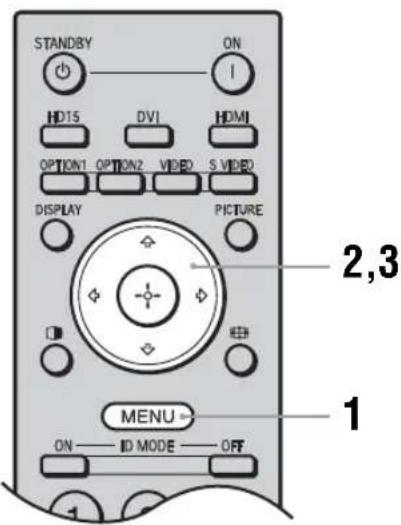

6 Touche MENU

Appuyez sur cette touche pour afficher les menus. Appuyez de nouveau pour les masquer. Voir page 19.

Remarques

• Les touches 5 et + / - sont dotées d'un point tactile. Utilisez le point tactile comme repère lors de l'utilisation de l'écran.

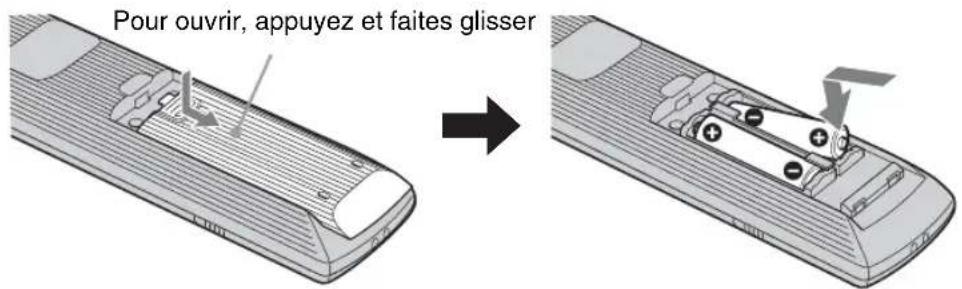

• Introduisez deux piles au mangané AA (R6) (fournies) en faisant correspondre la polarité ⊕ et ⊙ des piles avec celle du logement des piles.

Attention

Il y a dangere d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du meme type ou d'un type equivalent recommende par le constructeur. Lorsque vous mettez la batterie au rebut, vous necez respecter la legislation en vigueur dans le pays ou la region ou vous vous trouvez.

Vou puez faire fonctionner un écran particulier sans affecter d'autres écrans installés en même temps.

• Touche ON: appuyez sur cette touche pour afficher le « Numéro d'index » à l'écran.
• Touches 0 à 9: appuyez sur ces touches pour saisir le « Numéro d'index » de l'écran que vous souhaitez utiliser.
• Touche SET: appuyez sur cette touche pour valider le « Numéro d'index » saisi.
• Touche C: appuyez sur cette touche pour effacer le « Numéro d'index » saisi.
• Touche OFF: appuyez sur cette touche pour revenir en mode normal.

Voir page 14.

Touche (contraste) +/-

Permet de régler le niveau de l'image (contraste).

9 Touche (volume) +/-

Appuyez sur cette touche pour régler le volume.

Touche (sourdine)

Appuyez sur cette touche pour couper le son. Appuyez de nouveau pour rétabir le son.

Touche DISPLAY

Appuyez sur cette touche pour afficher l'entrée actuellément sélectionnée ainsi que le type du signal d'entrée et le réglage « Format » à l'écran. Appuyez de nouveau pour les masquer. ÀpRES être restées affichées pendant quelques instant, les informations disparaisent automatiquement.

12 Touche OPTION 1

Si un adaptateur en option est installé, cette touche permet de selectionner le signal d'entrée d'un apparéil raccardé à l'adaptateur en option.

Si l'adaptateur en option que vous avez installe possede plusieurs connecteurs d'entrée, a chaque pression sur la touche le signal d'entrée change.

13 Touche HD15

Appuyez sur cette touche pour sélectionner le signal d'entrée du connecteur HD15 (RGB/COMPONENT). Le signal RVB ou le signal à composantes est sélectionné automatiquement ou manuellement selon les réglages du menu.

1 Touche STANDBY

Appuyez sur cette touche pourmettre l'écran en mode de veille.

Remarque

Vous ne pouvez pas utiliser la touche HDMI, la touche OPTION 2, la touche VIDEO, la touche SVIDEO et la touche de cet écran.

Touches spéciales de la télécommande

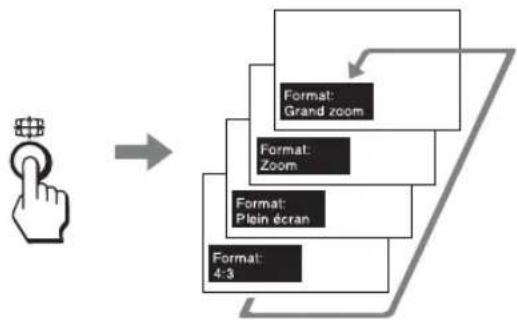

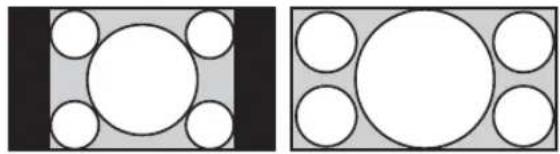

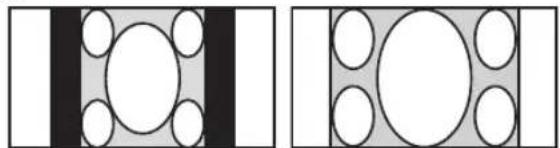

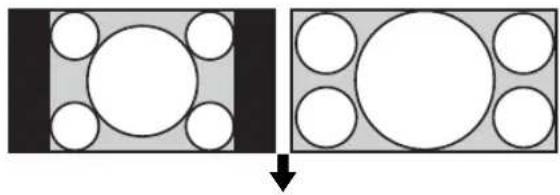

Utilisation du Mode cinéma

You pouvez changer le format de l'écran.

Conseil

Vous pouvez également acceder aux réglages « Format » dans les réglages « Écran ». Voir page 23.

Pour un signal provenant d'un apparéil video tel qu'un magnétoscope, un lecteur DVD, etc. (autre qu'un signal d'ordinateur)

Source d'origine 4:3

Grand zoom

Zoom

Plein écran

4:3

Source d'origine 16:9

Grand zoom

Zoom

Plein écran

4:3

Pour un signal d'ordinateur

Les illustrations ci-dessous indiquent la résolution pour un signal 1024 × 768

Réel

Plein écran 1

Plein écran 2

Remarque

Si la résolution du signal est supérieure à la résolution de l'écran (1 920 × 1 080), l'affichage sera identique avec Reel et Plein écran 1.

Utilisation de la touche ID MODE

Vous pouvez faire fonctionner un écran particulier sans affecter d'autres écrans installés en même temps.

1 Appuyez sur la touche ON.

Le « Numéro d'index » de l'écran s'affiche en caractères noirs dans le menu inférieur gauche de l'écran. (Chaque écran possède un « Numéro d'index » individuel fixe compris entre 1 et 255.)

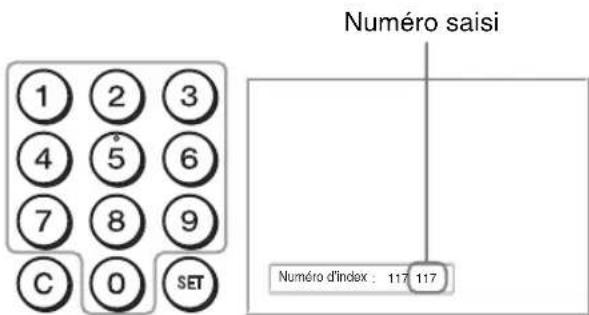

2 Saisissez le « Numéro d'index » de l'écran que vous souhaitez faire fonctionner à l'aide des touches 0 à 9 de la télécommande.

Le numero saisi apparait a droite du « Numéro d'index » de chaque écran.

3 Appuyez sur la touche SET.

Les caractères sur l'écran scélectionné deviennent verts, tandis que les autres deviennent rouges.

Vous pouvez faire fonctionner I'ecran particulier repere par les caracteteres verts uniquement. Seules la touche ON et la touche STANDBY/ID MODE-OFF fonctionnement également avec d'autres ecrans.

4 Lorsque toutes les modifications de réglages sont terminées, appuyez sur la touche OFF.

L'affichage revient à l'écran normal.

Correction du Numéro d'index

Appuyez sur la touche C pour effacer le « Numéro d'index » saisi. Retournez à l'étape 2, puis saisissez un nouveau « Numéro d'index »

Conseil

Pour modifier le « Numéro d'index » de l'écran, reportez-vous à « Numéro d'index » dans « Réglage commande », page 24.

Adaptateurs en option

La borne de l'emplacement OPTION 16 (page 10) située sur le cote de l'appareil est de type enchachie. Elle peut etre raccordee aux adaptateurs en option suivants (non fournis).

Pour plus de détails sur l'installation, consultez votre revendeur Sony.

Pour plus de détails sur les adaptateurs en option permettant d'accroître les possibités du système, reportez-vous aux autres modes d'emploi fournis avec ce manuel.

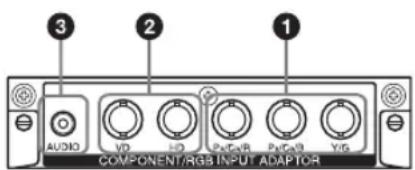

Adaptateur D'ENTREE COMPOSANT/RVB BKM-FW11

Connecteur Y/G, P B/CB/B, PR/CR/R IN (BNC): se raccorde à la sortie du signal analogique RVB ou du signal à composantes d'un appeareil video ou d'un ordinateur.
Connecteur HD, VD IN (BNC): se raccorde à la sortie du signal de synchronisation d'un ordinateur.

Remarque

Lors de la transmission d'un signal à composantes, veiliez à ne pas transmettre de signaux de synchronisation aux connecteurs HD et VD. Sinon, il est possible que l'image ne s'affiche pas correctement.
3Prise AUDIO (miniprise stereo) : se raccorde à la sortie audio d'un apparéil video ou d'un ordinateur.

Adaptataur ENTREE HDMI BKM-FW15

Se raccorde à la sortie du signal HDMI d'un apparéil video ou d'un ordinateur. Vous pouvez bénéficier de videos à définition améliorerée ou haute définition et d'un son numérique deux canaux.

Remarques

• Veiliez à utiliser uniquement un cable HDMI (non fourni) portant le logo HDMI. Nous vous recommendons d'utiliser un cable HDMI Sony (de type haut débit).
• La commande HDMI est prise en charge à partir du numéro de série 7000001.

Adaptateur ENTREE HD-SDI/SDI BKM-FW16

Se raccorde à la sortie du signal HD-SDI d'un apparéil video.

Adaptateur COMMANDE MONITEUR BKM-FW21

1 Prise CONTROL S IN/OUT (miniprise): Vous pouvez commander plusieurs-appareils avec une seule télécommande lorsque l'écran est raccardé à la prise CONTROL S de l'appareil video ou d'un autre écran.
Connecteur REMOTE (D-sub à 9 broches): Ce connecteur permet de commander l'écran à l'aide du protocole RS-232C. Pour plus de détails, contactez votre revendeur Sony/agréé.

Remarque

Vous ne pouvez pas utiliser le connecteur REMOTE de cet écran si l'adaptateur est raccordé à cet écran. Utilisez le connecteur REMOTE de cet adaptateur.

Adaptateur de GESTION DE RÉSEAU BKM-FW32

Vous pouvez raccorder ce dispositif au reseau à l'aide du cable LAN (10BASE-T/100BASE-TX).

Vouspouvezaffectederéglagesetcontrôler l'écranviaireseau àpartird'un ordinateur.

Attention

Par mesure de sécurité, ne raccordez pas le connecteur pour le cablage de périphériques pouvant avoir une tension excessive à ce port. Pour ce port, suivez les instructions dans le mode d'emploi de l'adaptateur en option.

Remarque

Vous ne pouvez pas utiliser le connecteur REMOTE de cet écran si l'adaptateur est raccordé à cet écran.

Adaptateur pour RECEPTION MULTIMEDIA BKM-FW50

Cet écran peut être utilisé pour l'affichage dynamique. Vous pouvez facilement reproductive des films, des images fixes ou de la musique de fond dans les formats numériques désignés en insérant simplement un réseau enregistré. Vous pouvez aussi utiliser un réseau pour afficher les images d'un ordinateur sur cet écran.

Attention

• Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périhériques pouvant avoir une tension excessive à ce port. Pour ce port, suivez les instructions dans le mode d'emploi de l'adaptateur en option.
• Certains fonctions sont limitées avec la commande WEB du BKM-FW50.

Remarque

Vous ne pouvez pas utiliser le connecteur REMOTE de cet écran si l'adaptateur est raccardé à cet écran.

Raccordements

Avant de commencer

Assurez-vous dans un premier temps que tous les apparèils sont hors tension.
- Utilisez des cables adaptés aux apparéils à raccarder.
- Insérez les cables à fond dans les connecteurs ou les prises. Une connexion lâche risque de provoquer du souffle ou d'autres parasites.
- Pour débrancher le cable, saisissez-le par la fiche. Ne tirez jamais sur le cable lui-même.
- Consultez également le mode d'emploi de l'appareil à raccorder.
- Insérez bien la fiche dans la prise AC IN.
Utilizez l'un des deux supports de la fiche secteur (fournis) pour maintainir la fiche secteur en place.

Raccordement des enceintes

Raccordez les enceintes SS-SPG02 (non fournies). Pour ce faire, utilisez les cordons d'enceintes suivants fournis avec les enceintes.

Cordon d'enceinte (sans cache-bornes)

Assurez-vous de raccorder les enceintes correctement. Pour plus de détails sur le raccordement des enceintes, reportez-vous à leur mode d'emploi. Pour plus de détails sur le cheminement des cordons d'enceintes, voir page 18.

Raccordement du cordon d'alimentation secteur

1 Branchez le cordon d'alimentation secteur sur la prise AC IN. Fixez ensuite le support de la prise secteur (fourni) au cordon d'alimentation secteur.

2 Faites glisser le support de la prise secteur par-dessus le cordon jusqu'à ce qu'il s'enclenche dans le logement de la prise AC IN.

Logement de la prise AC IN

Retrait du cordon d'alimentation secteur

Après avoir exercé une pression sur le support de la fiche secteur pour le libérer, saisissez la fiche et tirez le cordon d'alimentation secteur.

Rangement des cables

Utilisation des portecables

Les portes-cables fournis vous permettent de regrouper les cables en un faisceau net. Fixez les portes-cables comme indiquedans l'illustration ci-dessous.

Arrière

①

②

③

Utilisation des réglages

Description générale des menus

Les réglages permettent d'acceder aux fonctions suivantes :

1 Appuyez sur la touche MENU.
2 Appuyez sur les touches / pour selectionner l'icone du menu de votrechoix.
3 Appuyez sur la touche ou sur la touche Pour selectionner une option et changer le reglage sur chaque menu, appuyez sur les touches / / / / . Appuyez sur la touche pour valider votre choix. Pour quitter le menu, appuyez sur la touche MENU.

Pour modifier la langue d'affichage à l'écran

Selectionnez la langue souhaïée pour l'affichage des messages et des réglages parmi les langues suivantes: « English», « Français», « Deutsch», « Espanol», « Italiano » ou « 日本語
« English » (anglais) est la langue par défaut. Voir page 24.

Réglages Réglages/modifications disponibles

Image/Son

Mode de 1'image: (page 20)

Réglage mode image (page 20)

Mode du son: (page 21)

Réglage mode son (page 21)

Remarque

Vous ne pouvez pas régler ni changer « Mode de l'image » ou « Réglage modc image » si aucun signal n'est reçu.

Ecran

Affichage multiple (page 22)

Format: (page 23)

Réglage écran (page 23)

Réglage

Langue: (page 24)

Régl.minuterie (page 24)

Mode ECO: (page 24)

Affichage statut: (page 24)

Sortie haut-p.: (page 24)

Réglages avances (page 24)

Informations (page 27)

Tout réinitialiser (page 27)

Réglages Image/Son

Pour la sélection et le changement de réglages, reportez-vous à la section « Description générale des menus » (page 19).

Menu Fonction et fonctionnement
Mode de l'image		Permet deCHOISIR la qualité d'image adaptée au type d'image et à la luminosité ambienteConseilPour passer de l'options « Mode de l'image » à une autre, vous pouvez également utiliserla touche PICTURE de la télécommande.
Éclatant		Accentue la nettement de l'image et optimise le contraste.
Standard		Réglage plat.
Personnalisé		Réglage plus précis.
Conférence		Règle la qualité de l'image des vidéoconférences sous un éclairage fluorescent.Remarque« Conflérence » risque de ne pas été opérante, selon l'environnement ou le système devidéoconférence utilisé. Dans ce cas, réglez la qualité de l'image, bascules vers l'autre réglage de « Mode de l'image», etc.
Réglage mode image		Permet de régler plus précisément la qualité de l'image pour chaque « Mode de l'image ».Remarques• Vous pouvez effectuer des réglages et des ajustements pour chaque « Mode de l'image » mais les réglages « Rétro-éclairage », « Réduction du bruit » et « CineMotion » sont communs à tous les « Mode de l'image »• Quand le signal entrant vient d'un ordinateur, vous ne pouvez pas régler« Chrominance», « Netteté», « Réduction du bruit » ou « CineMotion».
Rétro-éclairage		Règle la luminosité de l'écran LCD.
Contraste		Augmente ou diminuc le contraste.
Luminosite		Règle la luminosité de l'image.
Chrominance *		Règle l'intensité des couleurs.
Netteté *		Durcit ou adoucit l'image.
Réduction du bruit *Non/Bas/Moyen/Haut		Réduit le bruit provenant d'un apparéil racordé. Si le bruit est important, utilisez unréglage élevé.
CineMotion *		Vous avez le besoin entre « Automatique » et « Non ». Si vous scélectionnez« Automatique», l'image qui est automatiquement détectée et ajustée selon un processusd'ajustement inversé de l'image 3-2 ou 2-2 sera automatiquement améliorée. L'imageparaîtra alors plus nette et naturelle.Remarque« CineMotion » peut ne pas été traité correctement selon le motif du signal d'entrée.
Correct. GammaHaut/Moyen/Bas		Équilibre les parties claires et fonçées de l'image. La correction gamma est plusimportante si vous utilisuez un réglage élevé.RemarqueVous ne pouvez pas régler « Correct. Gamma » lorsque le « Mode de l'image » a pour réglage « Conférence »
Menu Fonction et fonctionnement
Réglage mode image	Temp. couleur	Permet d'ajuster le ton du blanc selon ses préférences. Des réglages par défaut ont été spécifiés en usine. Conseil Les réglages par défaut peuvent être rétablis en scélectionnant « Réinitialiser » sur l'écran de réglage des tons.
	Froide	Donne aux couleurs blanches un ton bleu.
	Neutre	Donne aux couleurs blanches un ton neutre.
	Chaude	Donne aux couleurs blanches un ton rouge.
	Personnalisé	Permet d'obtenir une gamme des blancs plus large que celles mentionnées ci-dessus.
	Plus lumineux	Vous avez le choix entre « Oui » et « Non », Si vous scélectionnez « Oui », la luminosité de l'image sera accentuée.Remarques• Vous ne pouvez régler que « Plus lumineux » lorsque le « Mode de l'image » a pour réglage « Éclatant ».• Lorsque « Plus lumineux » a pour réglage « Oui », vous ne pouvez pas régler « Rétro- éclairage », « Contraste », « Luminosite » ou « Temp. couleur ».• La luminosité est optimale, lorsque « Plus lumineux » a pour réglage « Oui », « Rétro- éclairage » a pour réglage « Max » et « Mode ECO » est commuté sur « Non ».
	Réinitialiser	Vous avez le choix entre « Annuler » et « OK », Si vous scélectionnez « OK » tous les réglages de « Réglage mode image » reviendront à leur valeurs par défaut.
Mode du son		Vous pouvez régler le son produit par les enceintes SS-SPG02 (non fournies) à l'aide des différents réglages du « Mode du son »
		Dynamique	Améliore les aigus et les graves.
		Standard	Réglage plat.
		Personnalisé	Pour un réglage plus précis.
Réglage mode son		Vous pouvez régler le timbre du son plus précisément.ConseilVous pouvez régler « Aigu » et « Grave » lorsque le « Mode du son » a pour réglage « Personnelisé » .
		Aigu	Augmente ou diminué les aigus.
		Grave	Augmente ou diminué les graves.
		Balance	Ajuste la balance des enceintes droite et.gauche.
		Surround	Vous avez le choix entre « Non » et « Oui », Si vous scélectionnez « Oui », le son stéreo de films ou de la musique sera réajusté de manière à lui conférer un caractère plus réel.
		Réinitialiser	Vous avez le choix entre « Annuler » et « OK », Si vous scélectionnez « OK » tous les réglages de « Réglage mode son » reviendront à leur valeurs par défaut.

• Ne sélectionner que dans le cas d'un signal video.

Réglages Écran

Pour la sélection et le changement de réglages, reportez-vous à la section « Description générale des menus » (page 19).

Remarque

Si aucun signal n'est present en entree, seul « Affichage multiple » peut etre selectionne dans les reglages « Ecran »

Menu Fonction et fonctionnement
Affichage multiple		Permet d'effectuer des régles pour racorder plusieurs écrans afin de former un mur videoo.Remarques• Dans le cas d'un signal videoo, « Affichage multiple » affiche une image la plus proche possible du réglage « Format » actuel. Mais dans le cas d'un signal d'ordinateur, l'image est affichée avec « Format » réglé sur « Plein écran 2 ».Si l'options « Position » est réglée sur le bas à droite, le témoin ⊥ s'allume même si l'options « LED » est réglée sur « Non ». Le témoin s'allume également même si l'écran est écint (en voille), les erreurs sont détectées ou l'écran est en mode sommeil, ce qui inclut l'absence de signaux ou des signaux non pris en charge.
Affichage multiple		Effectue les régles pour former un mur videoo.
Non		Utilise un seul écran.
« 2×2 »/« 3×3 »/« 4×4 »		Permet de connecter 2, 3 ou 4 écrans verticalément et horizontally.
« 1×2 »/« 1×3 »/« 1×4 »		Permet de connecter 2, 3 ou 4 écrans horizontally.
« 2×1 »/« 3×1 »/« 4×1 »		Permet de connecter 2, 3 ou 4 écrans vertically.
Position		Permet de régler la position de chaque écran.
Format de sortie		Le format de sortie de l'image peut être sélectionné. La position de l'image est automatiquement ajustée et vous pouvez obtenir l'affichage ajusté.
Tuiles		Affiche un signal complet sur chaque écran.ABC BC DE ABC EECU EECU ABC BC DE ABC ABC
Fenêtre		Affiche une grande image sur plusieurs écrans de façon naturelle. Une partie du signal disparait derrière l'encadrement.ABC BC DE ABC EECU EECU ABC BC DE ABC ABC
LED		Vous avec le choix entre « Oui » et « Non ». Si vous sélectionnez « Oui », le témoin ⊥ sur la face avant (page 7) restera allumé.
Menu Fonction et fonctionnement
Format		Permet de changer le format de l'écran. Pour plus de détails, voir page 13. Conseils • Pour passer de l'option « Format » à une autre, vous pouvez également utiliser la touche à la télécommande. • Sélectionnez « Zoom » pour afficher les films ou toute autre donnée d'un DVD avec des bandes noires en utilisant la totalité de la surface utile de l'écran. Remarque Vous ne pouvez pas régler « Format » lorsque « Affichage multiple » est utilisé.
Grand zoom *		Agrandit l'image en plein écran avec un minimum de distortions.
Zoom *		Agrandit l'image en gardant le même format.
Plein écran *		Agrandit l'image horizontally en plein écran si la source de l'image est en 4:3 (Définition standard). Si la source de l'image est en 16:9 (Haute Définition), l'image est affichée dans son format d'origine 16:9.
4:3 *		Affiche toutes les sources d'images dans le format 4:3.
Plein écran 1 **		Agrandit l'image en plein écran verticalément, en gardant le même format. Un cadre noir peut apparaître autour de l'image.
Plein écran 2 **		Agrandit l'image en plein écran.
Réel **		Affiche l'image avec son nombre de points d'origine. Remarque Si la résolution du signal est supérieure à la résolution de l'écran (1 920 × 1 080), l'affichage « Réel » sera identique à l'affichage « Plein écran 1 ».
Réglage écran		Permet d'ajuster la taille et la position de l'écran. Remarque « Réglage automatique », « Phase » et « Espacement » ne sont pas disponibles lorsqu'un signal numérique, DVI par exemple, est transmis.
Réglage automatique **		Vous avez le choix entre « Annuler » et « OK », Si vous scélectionné « OK », la position de l'écran et la phase de l'image s'ajustent automatiquement lorsque l'écran reçoit un signal d'entrée de l'ordinateur raccordé. Note que l'options « Réglage automatique » risque de ne pas fonctionner correctement avec certains signaux d'entrée. Dans ce cas, réglez manuellement les options ci-dessous. Remarque Le réglage sera meilleur si vous l'effectuez quand une image lumineuse est affichée sur tout l'écran.
Phase **		Ajuste la phase quand l'écran émet des papillotements.
Espacement **		Ajuste l'espacement lorsque des bandes verticales indésirables apparaissent sur l'image.
Taille horizontalie		Ajuste la taille de l'image horizontallylement.
Pos. horizontalie		Ajuste la position gauche et croite de l'image.
Taille verticale		Ajuste la taille de l'image verticalément.
Pos. verticale		Ajuste la position haut/bas de l'image.
Réinitialiser		Vous avez le choix entre « Annuler » et « OK », Sélectionné « OK » pour réinitialiser tous les réglages de « Réglage écran » à leur valeur par défaut.

• Ne sélectionn que dans le cas d'un signal video.
  ** Ne sélectionner que dans le cas d'un signal d'ordinateur.

Réglages Réglage

Pour la sélection et le changement de réglages, reportez-vous à la section « Description générale des menus » (page 19).

Menu Fonction et fonctionnement
Langue	Vous avec le choix entre les langues indiquées. Sélectionnez « English », « Français», « Deutsch», « Italiano » ou « 日本語
Régl. minuterie	Vous pouvez régler l'heure, afficher l'horloge intégrée ou régler la minuterie pour allumer ou éteindre l'écran à une heures préréglée.RemarqueSi l'horloge intégrée a tendance à retarder, il est possible que la pile interne soit épuisée. Contactez votre revendeur Sony agéré pour faire replacer la pile.
	Régl. horlogeRègle le jour de la这段时间 et l'heure du jour.
	Réglage dateRègle la date (année, mois, jour). Le jour de la这段时间 se règle automatiquement.
	Réglage heuresRègle l'hourne.
	Aff. HorlogeVous avez le可以选择 entre « Oui » et « Non » . Si vous sélectionnez « Oui » quand vous appuyez sur la touche de télécommande DISPLAY, l'houre actuille apparait.
	Minuterie M/ARègle le jour de la这段时间 et l'heure du jour.RemarqueCette option ne peut être utilisée que lorsque le « Régl. minuterie » a été effectué.
Mode ECO	Change la luminosité du rétro-éclairage et réduit la consommation d'électricité.L'électricité économique est d'autant plus importante que le réglage est élevé.
	Non/Bas/Haut
Affichage statut	Vous avez le可以选择 entre « Oui » et « Non » . Si vous sélectionnez « Oui » , les informations concernant le signal d'entrée et le « Format » apparaissent sur l'écran pendant environ 5 secondes quand l'écran est sous tension. Lorsque vous changez de signal d'entrée, les informations concernant le signal d'entrée apparaissent pendant environ 5 secondes.ConseilPour afficher les informations concernant le signal d'entrée et le « Format » , utilisez la touche DISPLAY de la télécommande.
Sortie haut-p.	Vous avez le可以选择 entre « Oui » et « Non » . Si vous sélectionnez « Oui » , le son est restitué par les enceintes.
Réglages avancés	Permet d'acceder aux réglages détaillés.
	Réglage commandeCe menu est utilisé pour les réglages des commandes de l'écran et de la télécommande.
	Numéro d'indexVous pouvez modifier le nombre d'index de l'écran, si nécessaire. Permet de définir le nombre d'index de l'écran à l'aide des touches ◁/◇ de l'écran et de le valider en appuyant sur la touche ◀.RemarqueVous ne pouvez pas régler le « Numéro d'index » avec la télécommande.
	Mode de contrôlePermet de contrôle l'écran depuis la télécommande ou l'écran.RemarqueLorsque vous choisissez ce paramètre, les modes disponibles varient selon que vous effectuez la sélection à partir de la télécommande ou de l'écran. Lors du réglage de cette option à l'aide de la touche ◁la télécommande, vous pouze uniquement sélectionner « Écran+Téléç. » ou « Telecom. seule » . Lors du réglage de cette option à l'aide de la touche ◀de l'écran, vous pouze uniquement sélectionner « Écran+Téléç. » ou « Écran seul » .

Menu Fonction et fonctionnement
Réglages avances			Permet de faire fonctionner l'écran à l'aide des touches de commande de l'écran et de la télécommande.
		Écran seul	Permet de faire fonctionner l'écran à l'aide des touches de commande de l'écran. Vous pouvez utiliser uniquement les touches de l'écran pour valider ce réglage.
		Telecom. scule	Permet de faire fonctionner l'écran à l'aide de la télécommande. Vous pouvez utiliser uniquement les touches de la télécommande pour valider ce réglage.
	Régl. écran auto		Vous avez le choix entre « Oui » et « Non ». Si vous Sélectionnez « Oui », les réglages, tels que la taillée et la position de l'image, sont sauvégardés pour chaque signal d'entrée, et les derniers réglages sont automatiquement appliqués.RemarqueLa fonction « Régl. écran auto » n'agit que dans le cas d'une entrée RVB.
	Arrêt auto		Vous avez le可以选择 entre « Oui » et « Non ». Si vous Sélectionnez « Oui », l'écran passé automatiquement en mode d'économie d'énergie si aucun signal n'est transmis aux connecteurs d'entrée DVI, HD15 (RVB/Composantes), BKM-FW11 ou BKM-FW15 pendant plus de 30 secondes environ.Conseils• En mode de veille, appuyez sur la touche Ⓞ de l'écran ou sur la touche | ON de la télécommande pourmettre l'écran sous tension. En mode d'économie d'énergie, l'écran s'allume automatiquement lorsqu'un signal est transmis.• Cette fonction n'est pas disponible lorsque « Logo affiché » est réglé sur « Oui », la fonction d'économie d'énergie est activée.
	Surbalayage		Sélectionnéz une des options si les images doivent être affichées avec un surbalayage ou un balayage juste.
			Automatique	Détermine automatiquement si le signal est un signal DTV, puis effectue un surbalayage et affiche l'image.
			Oui	Affiche l'image avec un surbalayage.
			Non	Affiche l'image avec un balayage juste.RemarqueDans le cas d'un signal DTV, l'écran obtenu peut être identique à celui d'un signal d'ordinateur.Example: 480P → 720 × 480/60
	Mode sync.		Spécifiez le type du signal lié à la broche 13 du connecteur HD15 (RGB/COMPONENT) IN.Remarques• « Mode sync. » n'est disponible que lorsqu'un signal RVB analogique est transmis au connecteur HD15.Pour certaines entreés, scul « Comp. H » peut être séLECTIONné. Dans ce cas, transmettez les signaux de synchronisation horizontal/vertical par l'intérémiaire de la broche 13 ou 14 des connecteurs.Les paramètres de Mode sync ne peuvent pas été appliqués si l'entrée est transmise par l'intérémiaire des adaptateurs en option.Cet écran ne prend pas en charge le format de synchronization à trois valeurs de 576/60p.Lorsque l'options « Video » est sélectionnée dans le « Mode sync.», vous ne pouvez spécifique que les signaux 575/50i et 480/60i.
			Comp. H	Définit l'entree d'un signal synchrone horizontal.
			Vidéo	Définit l'entree d'un signal video.
	RGB/YUV		Définit le type de signal d'un apparil vidéo ou d'un PC raccordé au connecteur HD15 (RGB/COMPONENT) de l'écran ou au connecteur BNC (RGB/COMPONENT) d'un adaptateur en option.
Menu Fonction et fonctionnement
Réglages avances		Écran/OptionPour définir un signal lié sur le connecteur HD15 de l'écran, sélectionnez « Écran ». Pour définir un signal lié sur l'adaptateur en option, sélectionnez « Option »
		AutomatiqueDéfinit automatiquement un signal RVB analogique ou un signal à composantes fournit par un apparéil raccordé.
		RGBDéfinit un signal RVB analogique fourni par un apparéil raccordé.
		YUVDéfinit un signal à composantes fourni par un apparéil raccordé.
	Signal RVBHD15/DVI/HDMI	Quand un signal RVB 1280 × 768/60 ou 720 × 480/60 est transmis au connecteur HD15 (RGB/COMPONENT) IN ou au connecteur DVI IN de l'écran ou au connecteur d'entrée HDMI d'un adaptateur en option BKM-FW15 ou au connecteur d'entrée BNC de l'adaptateur en option BKM-FW11, sélectionnez « PC » ou « Video » pour que ce signal fonctionne comme signal PC ou comme signal videoo. Vous pouvez spécifique séparément le réglage le mieux adapté pour chaque connecteur d'entrée sélectionné.
	Économiseur d'écran	Permet de prévenir ou de réduire les phénomènes d'image rémanente ou persistante occasionnés lorsqu'une image fixe est affichée pendant une longue période.
	Non	L'économiseur d'écran ne fonctionne pas.
	All White	Affiche un écran complètement blanc. (S'arrêté automatiquement au bout de 30 minutes environ et l'écran se met en voille.)
	Sweep	Fait défiler une barre blanche sur l'écran.
	Veille	L'économiseur d'écran s'active selon le temps définis dans « Régul. minuterie » en voille (page 7). (L'écran est vide lorsque l'économiseur d'écran fonctionne.) Lorsque le temps définis s'est écoulé, l'écran revient à l'état de voille normal.
	Position du menu	Permet de changer le sens du menu selon le sens dans lequel l'écran a été installé.
	Paysage	Le menu est affchéé horizontallylement.
	Portrait	Le menu est affchéé verticallement.
	Logo affchéé	Vous avez le可以选择 entre « Oui » et « Non ». Si vous scélectionnez « Oui », le logo est affchéé lorsqu'àccun signal n'est transmis.
	IP Address Setup	Définit une adresse IP pour permettre la communication entre le connecteur Réseau de l'adaptateur en option et de l'ordinateur, par exemple un ordinateur, raccordé à l'aide du cable LAN. Pour plus d'informations sur ces réglages, reportez-vous à la section « Préparation à l'utilisation des fonctions réseau » (page 28).RemarqueVous pouvez utiliser cette option uniquement si l'adaptateur en option BKM-FW32/FW50 est raccordé.
	Speed Setup	Définit une vitesse de communication entre le connecteur Réseau de l'adaptateur en option et de l'ordinateur, par exemple un ordinateur, raccordé à l'aide du cable LAN. Pour plus d'informations sur ces réglages, reportez-vous à la section « Préparation à l'utilisation des fonctions réseau » (page 28).RemarqueVous pouvez utiliser cette option uniquement si l'adaptateur en option BKM-FW50 est raccordé.
	Délai d'activation	Ajuste le temps entre le moment où l'écran est mis sous tension et le moment où il se met réalisément sous tension. Le délai peut être mis hors service ou régle de 1 à 120 secondes. Cela peut de supprimer une fluctuation de charge subite lorsque plusieurs apparéils sont raccordés.
Réglages avances	Commande HDMI	Si vous raccordez un apparéil compatible avec la commande HDMI au connecteur d'entrée HDMI de l'adaptateur en option, cet apparéil pourrait être commandé simultanément.Remarques•您could usez utiliser cette option uniquement si l'adaptateur en option BKM-FW15 (à partir du numéro de série 7000001) est raccordé.•您devez utiliser la télécommande pourmettre l'écran et l' apparéil raccordésous et hors tension.
	Commande HDMI	Vous avez le choix entre « Oui » et « Non » . Si vous sélectionnez « Oui » , la commande de l'appareil HDMI fonctionne, et celui-ci peut être régé sur « Arrêt auto dispositif » et « Affichage auto ».Remarques•Si la commande ne fonctionne pas, effectuez les réglages HDMI sur l' apparéil raccordé.Pour que la commande soit possible, l' apparéil raccordé doit être compatible avec la commande HDMI et sa commande HDMI doit être activée.Selon l' apparçil HDMI, le fonctionnement simultané avec cet apparéil peut être impossible, dans certains cas.
	Arrêt auto dispositif	Vous avez le choix entre « Oui » et « Non » . Si vous sélectionnez « Oui » , l' apparéil HDMI raccordé est mis hors tension en même temps que l'écran.
	Affichage auto	Vous avez le choix entre « Oui » et « Non » . Si vous sélectionnez « Oui » , l'écran se met sous tension lorsque la lecture est activée ou une autre commande est sélectionnée sur l' apparéil HDMI raccordé.
Informations		Permet d'afficher le « date » , le « Nom modèle » , le « Numéro de série » , le « Temps de fonct. » et la « Vers. Logiciel » de votre écran.L'installation d'un adaptateur en option (BKM-FW32/FW50), pourvu d'une prise réseau, permet d'afficher les « IP Address » , « Player IP Address » et « Network Version » . Pour plus de détails, reportez-vous au mode d'emploi de l'adaptateur en option.Remarque« Player IP Address » n'apparait pas avec certains types d'adaptateurs en option.
Tout réinitialiser		Vous avez le choix entre « Annuler » et « OK » . Si vous sélectionnez « OK » tous les ajustements et réglages reviennent à leur valeurs par défaut.RemarqueLes éléments inclus dans l'option « Informations » et le « Numéro d'index » ne sont pas réinitialisés.

Fonctions réseau

Préparation à l'utilisation des fonctions réseau

L'installation d'un adaptateur en option, pourvu d'une prise reseau, permet de se connecter au reseau. Lisez aussi le mode d'emploi de l'adaptateur en option au préalable.

Précautions

Pour votre sécurité, raccordez exclusivement le port de cet écran à un réseau ne représentantaucun risque de tension excessive ou de surtension.

Définition d'une adresse IP

En cas de raccordement à un réseau LAN, les adresses IP de l'écran peuvent être définies en utilisant l'une des deux méthodes suivantes. Consultez l'administrateur de votre réseau pour obtenir davantage d'informations concernant la sélection de l'adresse IP.

• Attribution d'une adresse IP fixe à l'écran
  Vous doivent normalement utiliser cette méthode. Remarquez que selon ses paramètres d'origine, l'écran est configuré pour obtenir automatiquement une adresse IP.
• Obtention automatique d'une adresse IP Si le réseau auquel l'écran est raccordé possède un serveur DHCP, celui-ci peut attribuer automatiquement une adresse IP. Notez qu'en pareil cas, l'adresse IP peut changer chaque fois que l'écran installé est mis sous tension.

Avant de définir l'adresse IP, raccordez le cable LAN à l'écran afin d'étabrir le réseau. Àpres 30 secondes environ, mettez l'écran sous tension, puis effectuez les réglages souhaités.

Attribution d'une adresse IP fixe à l'écran

1 Appuyez sur la touche MENU pour afficher le menu principal.
2 Sélectionnez « Réglage » à l'aide des touches / et appuyez sur la touche
3 Sélectionnez « Réglages avances » à l'aide des touches 12 et appuyez sur la touche .
4 Sélectionnez « IP Address Setup » à l'aide des touches 12 et appuyez sur la touche .
5 Sélectionnez « Manual » à l'aide des touches t et appuyez sur la touche
6 Sélectionnez les options à définir parmi « IP Address », « Player IP Address »*, « Subnet Mask », « Default Gateway », « Primary DNS », « Secondary DNS » à l'aide des touches 1 / 2 et appuyez sur la touche + .

• Vous ne pouvez pas définir « Player IP Address » avec certains types d'adaptateurs en option.

7 Définissez la valeur à trois chiffres (0 à 255) pour chacune des quatre zones à l'aide des touches 12 de l'écran ou des touches numériques de la télécommande et appuyez sur la touche 出
8 Définissez la valeur à trois chiffres (0 à 255) pour chacune des quatre zones et appuyez sur la touche Répêtez la procédure de l' étape 6 et Sélectionnez l'élement suivant à définir à l'aide des touches et appuyez sur
9 Une fois que les valeurs sont définies pour tous les éléments, Sélectionnez « Execute » à l'aide des touches 日 / 日 , puis appuyez sur

Selectionnez « Execute » et appuyez sur la touche Une adresse IP est définie manuellement.

Lorsque « Cancel » est sélectionné, le paramètre retrouve son réglage d'origine.

Obtention automatique d'une adresse IP

1 Appuyez sur la touche MENU pour afficher le menu principal.
2 Sélectionnez « Réglage » à l'aide des touches t et appuyez sur la touche
3 Sélectionnez « Réglages avances » à l'aide des touches 12 et appuyez sur la touche .
4 Sélectionnez « IP Address Setup » à l'aide des touches 山 / 山 et appuyez sur la touche
5 Sélectionnez « DHCP » à l'aide des touches 12 et appuyez sur la touche

Selectionnez « Execute » et appuyez sur la touche Une adresse IP est définie automatique.

Lorsque « Cancel » est selectionné, le paramètre n'est pas exécuté.

Remarque

Lorsqu'une adresse IP n'est pas définitic correctement, les codes d'erreur suivants s'affichent, selon la cause de I'erreur.

Erreur 1: erreur de communication entre l'écran et

I'adaptateur en option, par exemple le BKM-FW32/FW50

Erreur 2: l'adresse IP spécifiée est déjà utilisée par un autre apparéil

Erreur 3: erreur d'adresse IP

Erreur 4: erreur d'adresse de passerelle

Erreur 5: erreur d'adresse de serveur de noms de domaine primaire

Erreur 6: erreur d'adresse de serveur de noms de domaine secondaire

Erreur 7: erreur de masque de sous-reseau

Erreur 8: erreur d'adresse IP du lecteur

Vérification de l'adresse IP affectée automatiquement

1 Appuyez sur la touche MENU pour afficher le menu principal.
2 Sélectionnez « Réglage » à l'aide des touches t et appuyez sur la touche
3 Sélectionnez « Informations » à l'aide des touches 12 et appuyez sur la touche

L'adresse IP actuellément acquise s'affiche.

Conseil

Si une adresse IP ne peut pas etre acquire correctement, I'adresse IP acquise anterieurement est indiquee dans « Informations » et dans « Manual » de « IP Address Setup »

Définition d'une vitesse de communication

1 Appuyez sur la touche MENU pour afficher le menu principal.
2 Sélectionnez « Réglage » à l'aide des touches t et appuyez sur la touche
3 Sélectionnez « Réglages avances » à l'aide des touches 12 et appuyez sur la touche .
4 Sélectionnez « Speed Setup » à l'aide des touches t et appuyez sur la touche
5 Sélectionnez une vitesse de communication souhaïée parmi « Auto », « 10Mbps Half», « 10Mbps Full», « 100Mbps Half » ou « 100Mbps Full » à l'aide des touches 12 et appuyez sur la touche .

Si « Auto » est sélectionné, une vitesse de communication adaptée à votre configuration réseau est automatiquement définie.

6 Sélectionnez « Execute » à l'aide des touches x et appuyez sur la touche pour prendre en compte le réglage.

Dépannage

Vérifiez si le témoin clignote en rouge.

Lorsqu'il clignote

La fonction d'auto-diagnostic est activée.

1 Comptez le nombre de fois ou le témoin clignote et mesurez la durée pendant laquelle il s'arrête de clignoter.

Par exemple, le témoin clignote 2 fois, s'arrête pendant 3 secondes, puis clignote de nouveau 2 fois.

2 Appuyez sur la touche sur I'ecran et sur I'interrupteur d'alimentation pourmettre I'ecran hors tension, puis debranchez le cordon d'alimentation.

Contactez votre revendeur ou un centre de service Sony et indique la sequence de clignotement (nombre de clignotements et durée d'extinction).

Lorsqu'il ne clignote pas

1 Vérifiez les éléments dans le tableau ci-dessous.
2 Si le problème persististe, confiez-vous écran à un personnel qualifié.

Problème Solution possible

La touche d'alimentation et les touches de commande de l'écran ne fonctionnent pas.	Vérifiez « Réglage commande » (page 24).
L'écran ne se met pas sous tension même lorsque la touche ⊙ est en position ON, ou lorsque la touche | ON de la télécommande est en position ON.	Vérifiez si l'interrupteur d'alimentation n'est pas en position « OFF ».(page 9)

Aucun signal ne sort du connecteur HD-SDI OUT du BKM-FW16.

• Aucun signal ne sort de HD-SDI OUT lorsque cet apparéil est en voille ou lorsque l'alimentation est coupée.

Pas d'image.

Pas d'image.

· Vérifiez le raccordement entre l'équipment video et l'écran. · Vérifiez les réglages de « RGB/YUV » (page 25). · Changez d'entrée à l'aide de la touche INPUT de l'écran ou de la télécommande (page 9, 11).

L'écran se met automatiquement hors tension.

• Verifiez si « Régl. minuterie » est activé (page 24).
• Verifiez si la fonction « Arrêt auto » est régée sur « Oui » (page 25).
• Vérifiez si la température ambiente est supérieure à 40^ .

Image de mauvaise qualité.

Aucune couleur/ImageASFÈRE/ Image trop lumineuse/Couleurs incorrectes/L'imageDevient de plus en plus nombre/Des parasites horizontally apparaissent sur l'image	Appuyez sur la touche PICTURE pour sélectionner le « Mode de l'imagedevez de votrechoix (page 11).Réglez les options de « Mode de l'imagedevins les réglages « Image/Son » (page 20).Vérifiez l'etat du cable de signal.Vérifiez si la température ambiente est supérieure à 40°C.Vérifiez les réglages dans « Mode ECO.» (page 24).
Toute l'imagedend vers le vert ou le violet.	Vérifiez si les réglages « RGB/YUV » ne sont pas mauvais (page 25).

Problème Solution possible

Pas de son/Son parasité.
Image affichée, pas de son.	• Vérifiez la commande du volume. • Appuyez sur la touche à la télécommande ou sur la touche + de sorte que Sourdine disparaisse de l'écran (page 12). • Vérifiez les régliages « Sortie haut-p. » (page 24).
La télécommande ne fonctionne pas.	• Vérifiez la polarité des piles ou changez les piles. • Dirigez la télécommande vers le capteur de télécommande de l'écran. • Ne placez pas d'obstacles dans la portée du capteur de télécommande. • Vérifiez « Réglage commande » (page 24). • Vérifiez si un cable est bien racordé à la prise CONTROL S IN (BKM-FW21 non fourni). La télécommande est inopérante si l'écran est commandé via une connexion CONTROL S. • Des lampes fluorescentes peuvent interférer avec le fonctionnement de la télécommande. Éteignez les lampes fluorescentes.
Connexion impossibly au réseau.	• Branchez fermement le cable sur la prise réseau de l'adaptateur en option (BKM-FW32/FW50, non fourni). • Vérifiez les paramètres réseau de l'ordinateur. • Rétablissez les régliages par défaut en attribuant le réglage « Tout réinitialiser » du menu de réglage « Réglage » puis en attribuant de nouveau au réseau les régliages appropriés.

Tableau de referencia des signaux d'entrée

Signaux d'ordinateur

	Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
1	VGAa)-1 (VGA 350) 31,5 70
2	640 × 480@60 Hz 31,5 60
3	Macb) 13" 35,0 67
4	VGA (VGA TEXT) 31,5 70
5	800 × 600@60 Hz (VESAc) STD)	37,9	60
6	Mac 16" 49,7 75
7	1024 × 768@60 Hz (VESA STD)	48,4	60
8	1024 × 768@75 Hz (VESA STD)	60,0	75
9	1024 × 768@85 Hz (VESA STD)	68,7	85
10	1152 × 864@75 Hz (VESA STD)	67,5 75
11	Mac 21" 68,7		75
12	1280 × 960@60 Hz (VESA STD)	60,0 60
13	1280 × 1024@60 Hz (VESA STD)	64,0 60
14	1600 × 1200@60 Hz (VESA STD)*	75,0 60
15	848 × 480@60 Hz (CVTd)	2 9	, 8
16	848 × 480@75 Hz (CVT)	37,7 75
17	848 × 480@85 Hz (CVT)	43,0 85
18	1280 × 720@60 Hz (CVT)	44,8 60
19	1280 × 768@60 Hz (CVT)	47,8 60
20	1280 × 768@75 Hz (CVT)	60,3 75
21	1280 × 960@60 Hz (CVT)	59,7 60
22	1360 × 768@60 Hz (CVT)	47,7 60
23	800 × 600@60 Hz (CVT)	37,4 60
24	1024 × 768@60 Hz (CVT)	47,8 60
25	1280 × 1024@60 Hz (CVT)	63,7 60
26	1400 × 1050@60 Hz (CVT)*	65,3 60
27	1600 × 1200@60 Hz (CVT)*	74,5 60
28	1920 × 1080@60 Hz 66,6	60
29	1920 × 1200@60 Hz 74,0	60

Signaux TV/Video

a) VGA est une marque déposée de International Business Machines Corporation, États-Unis.
b) Macintosh est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d'autres pays.
c) VESA est une marque déposée de la Video Electronics Standards Association.
d) VESA Coordinated Video Timing (Synchronisation de video coordonnée VESA)

Remarques

• Pour les signaux HDTV, émettez le signal de
  6 synchronisation à trois niveaux vers la deuxième broche du connecteur HD15 (RGB/COMPONENT) IN.
• Si les couleurs sont très claires après la transmission d'un signal DVD vers l'écran, réglez « Chrominance » dans les réglages « Image/Son ».
• Lorsque la phase est réajustée, la résolution diminue.
• Il n'est pas certain que les signaux provenant de l'ordinateur Macintosh reconnaissent l'entrée RVB numérique.
  Le signal suivi de * ne peut pas etre transmis a DVI IN.

Affichage à l'écran du signal d'entrée et du statut de l'écran

Affichage à l'écran	Signification
640 × 480 / 60 (exemple)	Le signal d'entrée sélectionné est un signal d'ordinateur.
480 / 60I (exemple) Le	signal d'entrée sélectionné est un signal video à composantes.
Signal non pris en charge	Le signal d'entrée sélectionné n'est pas un signal pris en charge.
Pas de signal Aucun signe	signal d'entrée n'est reçu.
HD15 L'entrée sélectionnée	connée est HD15. « RGB/YUV » est régé sur « Automatique ».
HD15 RGB L'entrée sélectionnée est HD15. « RGB/YUV » est régé sur « RGB » .
HD15 Component L'entrie seLECTIONnée est HD15. « RGB/YUV » est régé sur « YUV » .
DVI Le signal d'entrée	seLECTIONné est DVI.
Option L'entrée Option	est seLECTIONnée. « RGB/YUV » est régé sur « Automatique » .
Option RGB Le signal	RVB analogique de l'entrée Option est sélectionné.
Option Component Le	signal video à composantes de l'entrée Option est sélectionné.
Option HDMI 1/Option HDMI 2	Le signal HDMI 1 ou HDMI 2 signal de l'entrée Option est sélectionné.
Option HD SDI Le signal	nal SDI HD de l'entrée Option est sélectionné.

Specifications

Traitement du signal video

Système écran Écran LCD a-Si TFT à matrice active

Résolution de l'écran

1920 points (horizontal) × 1080 lignes (vertical)

Résolution de l'écran

13.5 MHz à 162 MHz

Signal d'entrée Voir page 32.

Profonteur de pixels

0,4845 (horizontal) × 0 ,4845 (vertical) mm

(^1 / 32×^1 / 32 pouce)

Taille d'image 930 (horizontal) × 523 (vertical) mm

(36^5 / 8× 20^5 / 8 pouccs

Taille de I'ecran 42 pouces (diagonale 1067mm )

Entrées et sorties

CONTROL S Miniprise (× 1)

REMOTE D-sub à 9 broches (femelle) (× 1)

(RS-232C)

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT) IN

D-sub à 15 broches (femelle) (× 1)

(Voir page 35.)

AUDIO IN

Miniprise stereo (× 1)

500 mVrms, haute impédance

DVI DVI IN

Compatible avec la Specification DVI

rév.1.0)

AUDIO IN

Miniprise stereo (× 1)

500 mVrms, haute impédance

SPEAKER Sortie Enceintes (G/D)

6 ohms 7W + 7W

\section*{Caracteristiques générales}

Alimentation requise

100Và240VAC,50/60Hz

1.7 A (Maximum)

Consommation electrique

160 W (maximum)

Conditions d'utilisation

Température: 0^ à 40^

(32°F à 104°F)

Humidité: 20% à 90%

(sans condensation)

Conditions de stockage/transport

Temperature: -10^ a +40^

(14°F à 104°F)

Humidité : 20% à 90%

(sans condensation)

Dimensions 972,1× 565,1× 125mm

(38^3 / 8× 22^1 / 4× 5 pouces)

972,1×613,6×242mm

(38^3 / 8× 24^1 / 4× 9^5 / _8 pouces)

(support en option compris)

(l/h/p, hors éléments saillants)

Poids environ 25,5 kg (56,2 li)

environ 29kg (63,9 li)

(support en option compris)

Accessoires fournis

Cordon d'alimentation secteur (1)

Support de fiche secteur (2)

Télécommande RM-FW002 (1)

Piles de format AA (R6) au manganese (2)

Mode d'emploi (1)

Accessoires en option

Support de table SU-S01

Enceintes SS-SPG02

Adaptateurs en option pour l'extension du système, série BKM-FW

Réglements de sécurité

UL 60950-1, CSA No. 60950-1-03 (c

La conception et les specifications sont sujettes à modification sans préavis.

Affectation des broches

Connecteur HD15 RGB/COMPONENT (D-sub à 15 broches)

N° de broche	Signal
1 Video rouge ou	C R/PR
2 Video vert ou Y
3 Video bleu ou C	B/PB
4	M a s
5	M a s
6 Masse du rouge
7	M a s
8 Masse du bleu
9 Non utilisé
10 Masse
11 Masse
12 SDA
13 H sync ou video composite (comme signal sync)
14 Sync V
15 SCL

Remarque

Lors de la transmission d'un signal à composantes, veillez à ne pas transmettre de signaux de synchronisation aux broches 13 et 14. Sinon, il est possible que l'image ne s'affiche pas correctement.

Index

Nombres

4:3 13, 23

A

Aff. horloge 24

Affichage auto 27

Affichage statut 19, 24

Aigu 21

Arret auto 25

Arret auto dispositif 27

B

Balance 21

C

Capteur de télécommande 7

Chrominance 20

CineMotion 20

Commande HDMI 27

Conference 20

Connecteur DVI 10

Connecteur DV1 IN 10

Connecteur HD15 (RGB/

COMPONENT) 10

Connecteur HD15 (RGB/

COMPONENT) IN 10

Connecteur REMOTE 9

Contraste 20

Correct. gamma 20

D

Dynamique 21

Délai d'activation 26

E

Emplacement OPTION 10

Espacement 23

F

Fenetre 22

Format 19, 23

Format de sortie 22

G

Grand zoom 13, 23

Grave 21

1

Informations 19, 27

Interrupteur d'alimentation

principal 9

IP Address Setup 26

L

Langue 19, 24

LED 22

Logo affché 26

Luminosite 20

M

Minuterie M/A 24

Mode cinema 13

Mode de contrôle 24

Mode del image 19,20

Mode du son 19, 21

Mode ECO 19, 24

Mode sync. 25

N

Nettctc 20

Numéro d'index 12, 14, 24

P

Personalisé 20, 21

Phase 23

Plein écran 13, 23

Plein écran 1 13, 23

Plein écran 2 13, 23

Plus lumineux 21

Portecables 18

Pos. horizontale 23

Pos. verticale 23

Position 22

Position du menu 26

Prise AC IN 9, 17

Prise AUDIO 10

Prise AUDIO IN 10

Prise CONTROL S OUT 9

Prise SPEAKER 9

R

RGB/YUV 25

Réduction du bruit 20

Reel 13, 23

Régl. horloge 24

Régl.minuterie 19,24

Régl. écran auto 25

Réglage automatique 23

Réglage commande 24

Réglage mode son 19, 21

Réglage écran 19, 23

Réglages avances 19, 24

Réglages Image/Son 19, 20

Réglages Réglage 19, 24

Réglages Écran 19, 22

Réinitialiser 21, 23

Retro-éclairage 20

s

Signal d'entree 32

Signal RVB 26

Sortie haut-p. 19, 24

Speed Setup 26

Standard 20, 21

Surbalayage 25

Surround 21

T

Taille horizontale 23

Taille verticale 23

Temp. couleur 21

Touche d'alimentation 9, 11

Touchede contraste 12

Touchede cursor 9

Touché de retour 9

Touchede sourdine 12

Touchedevaluation9,11

Touchecdvolume9,12

Touche directionnelle 11

Touche DISPLAY 12

Touche DVI 11

Touche HD15 12

Touche INPUT 9

Touche MENU 9, 11

Tout réinitialiser 19, 27

Tuiles 22

Témoin d'alimentation/veille 7

Z

Zoom 13, 23

Eclantant 20

Economiseur d'ecran 26

WARNING

Ripristina tout 19,28

S

Salva schermo 26
