BEDIENUNGSANLEITUNG FWDS42E1 SONY

Stereo mini jack (× 1)

500mV rms, high impedance

DVI DVI IN

Um die Gefahr von Branden oder elektrischen Schlagen zu verringn, damit these Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden,arf das Gehause nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNING

DIESES GERÄT MUSS GEERDET WERDEN.

Transport

Wenn Sie den Bildschirm transportieren, halten Sie ihn nicht an den Lautsprechern, sondern halten Sie das Gerät selbst. Andernfalls konnten sich die Lautsprecher vom Gerät losen und das Gerät konnte herunterfallen. Dadurch kann es zu Verletzungen kommt.

WARNING

Beim Einbau des Geräts ist davon im Festkabel ein leicht zugänglicher Unterbrecher einzufugen, oder der Netzstecker muss mit einer in der Höhe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionstörung auftritt, ist der Unterbrecher zu betätigten bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

Die Netzsteckdose muss sich in der Höhe des Geräts befinden und gut zugänglich sein.

FürKundeninEuropa

Der Hersteller把这些 Products ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktionsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angeleagenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sichitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Für Kunden in Deutschland

Entsorgungshinweis:itte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei Funktioniert". Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

WARNING

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/ einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/ Geräteanschluss/Stecker haben, wenden Sie sichitte an qualifiziertes Kundendienstpersonal.

Inhalt

Einführung

Sicherheitsmaßnahmen 4

Empfehlungen zur Installation 6

Lage und Funktion der Teile und Bedienelemente

Vorderseite 7

Rückseite 8

Fernbedienung 11

Beschreibung der Tasten 11

Sondertasten auf der Fernbediedung 13

Der Breitbildmodus 13

Die Taste ID MODE verwenden. 14

Zusatzadapter 15

Anschlüsse

Anschlieben der Laufsprecher 17

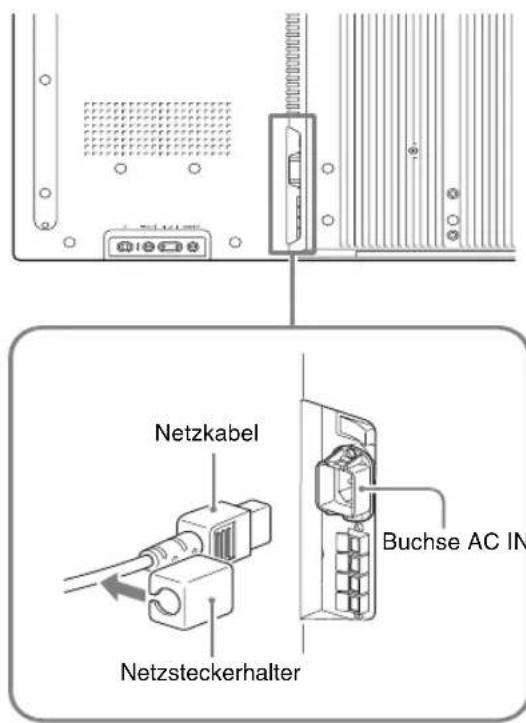

Anschlieben des Netzkabels 17

Umgang mit den Kabeln 18

Arbeiten mit den Menüeinstellungen

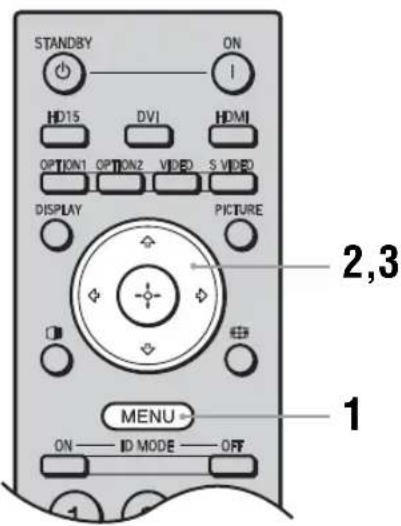

Ubersicht über die Menus 19

Bild/Ton Einstellungen 20

Bildschirm Einstellungen 22

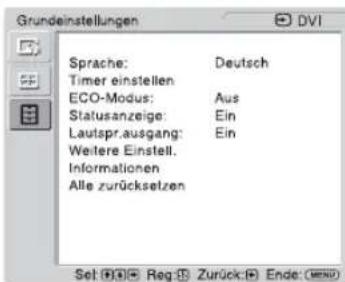

Grundeinstellungen Einstellungen 24

Netzwerk Funktionen

Vorbereitungen zum Arbeitsen mit den Netzwerkfunktionen 29

Weitere Informationen

Störungsbehebung 31

Diagramm der Eingangssignale 33

Technische Daten 35

Index 37

Einführung

Sicherheitsmaßnahmen

Sicherheit

• Ein Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräterückseite.
• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie das Gerät von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• Wollen Sie das Gerät einige Tage oder länger nicht benutzten,ziehen Sie den Netzstecker aus der Steckdose.
• Um das Gerät vom Netzstrom zu trennen,ziehen Sie den Netzstecker aus der Netzsteckdose. Zichen Sie nicht am Kabel.

Reinigung

Ziehen Sie vor dem Reinigen des Monitors unbedingt das Netzkabel aus der Netzsteckdose.

Reinigen des Monitors

Kratzen Sie nicht mit scharfen Gegenständen über die Bildschirmoberfläche und stoßen Sie nicht mit harten Gegenständen dagegen, um eine Beschädigung zu vermeiden.

Die Bildschirmoberfläche ist mit einer Spezialbeschichtung verschen.
Beachten Sie die folgenden Anweisungen, damit sich nicht aufgrund einer fehlerhaften Reinigung die Bildqualität verringgert.

• Entfernen Sie Staub von der Bildschirmoberfläche vorsichtig mit einem weichen Tuch. Es empflicht sich, ein Brillenreinigungstuch zu verwenden.
• Bei starken Verschmutzungen konnen Sie die Bildschirmoberfläche mit einem weichen Reinigungstuch, das Sie leicht mit Wasser angefeucht haben, abwischen.
• Verwenden Sie auf gar keinen Fall Alkohol, Benzin, Verdünner, säurehaltige oder alkalische Reinigungslösungen, Scheuermittel oder chemisch imprägnierte Reinigungstücher, da diese die Bildschirmoberfläche beschädigten.

Reinigen des Gehäuses

• Wischen Sie Flecken behutsam mit einem trockenen, weichen Tuch ab. Bei stärkerer Verschmutzung verwenden Sie ein leicht mit einem milden Reinigungsmittel angefeuchtetes Tuch und wischen den Bereich anschließend mit einem trockenen, weichen Tuch trocken.
• Verwenden Sie auf keinen Fall Alkohol, Benzin, Verdünner oder Insektizide. Diese können die Gehauscoberfläche angreifen oder die Markierungen davon entfern.
• Der Bildschirm kann beschädigt werden, wenn Sie mit einem verschmutzten Tuch darüber wischen.
• Legen Sie nicht für längerere Zeit Gummi- oder Kunststoffgegenstände auf dem Gerät ab. Andernfalls kann es zu Veränderungen kommt und die Schutzschicht kann sich loseen.

Der LCD-Bildschirm

• Wenn der LCD-Bildschirm lange Zeit auf die Sonne weist, führt dies zu Beschädigungen. Beachachten Sie dies, wenn Sie das Gerät im Freien oder an einem Fenster aufstellen.
• Drücken Sie nicht zu stark auf den LCD-Bildschirm und zerkratzen Sieihn nicht. Stellen Sie keine Gegenstände auf den Bildschirm. Andernfalls kann es zu Funktionstörungen des Monitors oder einer Beschädigung des LCD-Bildschirms kommt.
• Auf dem Bildschirm sind möglicherweise horizontale Streifen oder Nachbilder zu sehen. In kalter Umgebung ist der Bildschirm außer dem möglicherweise dunkler als üblich. Dabei handelt es sich nicht um eine Fehlfunktion des Bildschirms. Der Bildschirm arbeitet wieder normal, wenn die Umgebungstemperatur ansteigt.
• Wenn ein Standbild längerere Zeit angezeigt wird, kann es einbrennen, so dass Nachbilder zu sehen sind. Ein Nachbild verschwindet im Laufe der Zeit. Wenn Geisterbilder auften, verwenden Sie die Bildschirmschonerfungtion oder eine andere Video- oder Bildsoftware, die eine ständig bewegte Anzeige erzeugt. Wenn die durch das Einbrennen des Bildes entwickelten nach nachbildener Schwach sind, halten sie möglicherweise auch wieder nach, noch vollständig verschwinden werden sie nicht.
  Die Bildschirmoberfläche, das Gehäuse oder der Rahmen kann sich während des Betriebs erwärmen. Dies ist keine Fehlfunktion.

Helle und dunkle Punkte auf dem LCD-Bildschirm

Der LCD-Bildschirm wird in Hochtechnologie hergestellt, die eine effektive Auflösung von mindestens 99.99% betiet. Trotzdem sind möglicherweise schwarze Punkte (defekte Pixel) oder helle Lichtpunkte (rot, blau oder grün usw.) permanent auf dem Bildschirm zu sehen. Solche Pixelfehler konnen bei LCD-Bildschirmen herstellungsbedingt auftreten. Auch nach längerer Gebrauchsdauer des Geräts kann es zu solchen Fehlern kommt. Bei diesen Phänomenen handelt es sich nicht um eine Fehlfunktion des Bildschirms.

Aufstellung

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIÉSSLICH ABER NICT BEGRENZT Auf KOMPENSATION ODER ERSTATTUNG, AUFRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WAHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• Achten Sie auf ausreichende Luftzufuhr, damit sich im Gerät kein Wärnestau bildet. Stellen Sie das Gerät nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Luftungsöffnungen blockieren konnten.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkorpern oder Warmluftauslüssen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub, Mechanischen Vibrationen oder Stöben ausgesetzt ist.
• Wenn Sie mehrere andere Geräte an diese Gerät anschließen, kann es je nach Standort dieser Geräts und der anderen Geräte zu Problemen wie Fehlfunktionen der Fernbedienung, Bildstörungen und Tonstörungen kommt.

Verpacken

Werfen Sie den Karton und die Verpackungsmaterialien nicht weg.

Sie sind ideal für den Transport des Geräts geeignet. Wenn Sie das Gerät transportieren müssen, verpacken Sie es wie auf dem Karton abgebildet.

Wenn Sie Fragen zu dem Gerät haben, wenden Sie sichitte an einen autorisierten Sony-Handler.

Empfehlungen zur Installation

Lassen Sie um den Monitor herum viel Platz.

• Um einen internen Wärnestau durch Zustellen des Monitors zu verhindern, achten Sie auf ausreichende Luftzuführ, indem Sie mindestens so viel Platz wie in der Abbildung unter dargestellt um den Monitor herum frei halten.
  Die Umgebungstemperatur muss zwischen 0^ und 40 ^ C betragen. Seien Sie vorsichtig, wenn Sie den Monitor nahe an der Decke montieren. Die Temperatur kann Dort sehr viel higher sein als die normale Raumtemperatur weiter unter.
• Verwenden Sie ausschließlich den Tischständer SU-S01 (nicht mitgeliefert), wenn Sie das Gerät aufstellen sollen. Einzelheiten zur Anbringung finden Sie in der Bedienungsanleitung zum Tischständer.
• Zu Metallteilen für die Montage wie Halterungen, Schrauben oder Bolzen können wir keine genauen Produktangaben machen. Die Installation ist Aufgabe der autorisierten Handler vor Ort. Wenden Sie sich für die Installationitte an qualifiziertes Personal von Sony.
• Bei eingeschaltetem Monitor kommt es im Inneren zu einer gewissen Wärmeentwicklung. Dadurch kann es zu Verbrennungenkommen. Berühren Sie den Monitor nicht an der Ober- oder Rückseite, wenn er eingeschaltet ist oder gerade erst in den Bereitschaftsmodus geschalte wurde.

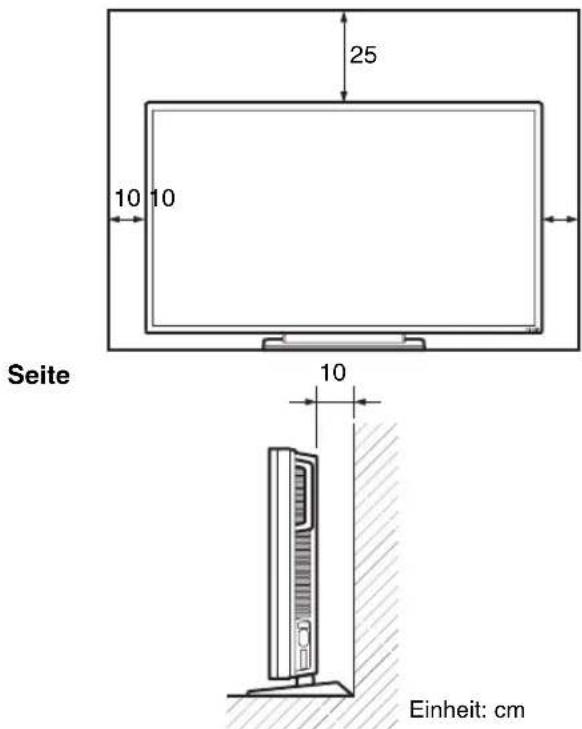

Aufstellung mithilfe des Tischständers Vorderseite

Hinweise

Zum Versetzen oder Montieren des Bildschirms mit angebrachtem Ständer (nicht mitgeliefert) sind mindestens 2 Personen erforderlich.
- Wenn ein mit der VESA-Halterung kompatibler Ständer o.a. installiert ist, beträgt der empfohlene Wert für das Schraubenanzugsmoment 2 N·m (20 kgf·cm).

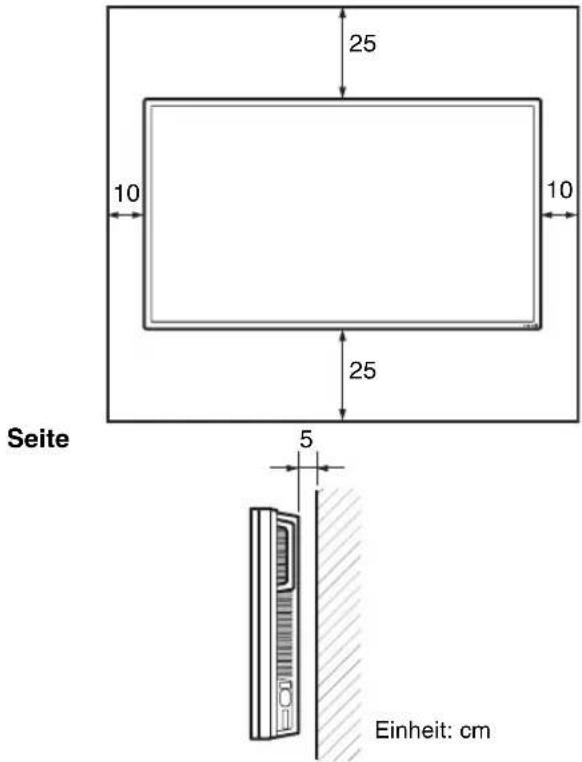

Wenn Sie den Monitor horizontal installieren Vorderseite

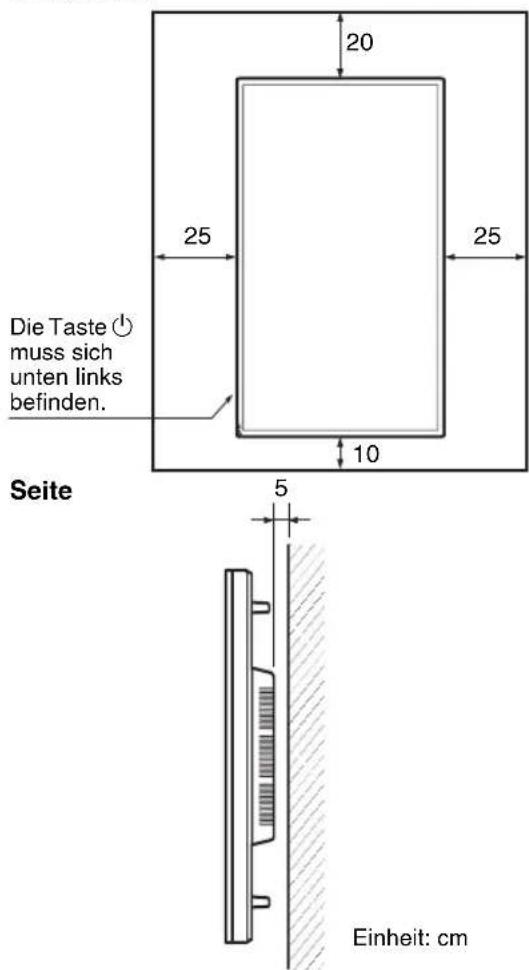

Wenn Sie den Monitor vertical installieren Vorderseite

Lage und Funktion der Teile und Bedienelemente

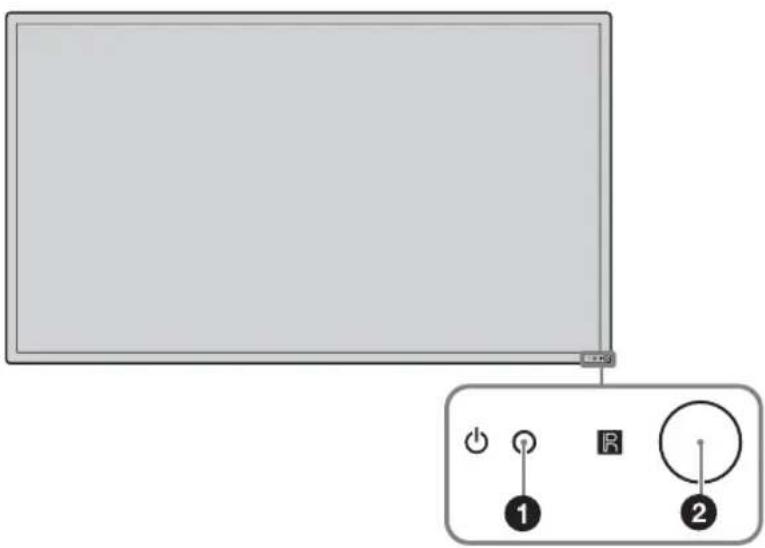

Vorderseite

Teile Beschreibung

E (Ein/Bereitschaft)-Anzeige

• Leuchtet grün, wenn der Monitor eingeschaltet ist.
• Leuchtet rot, wenn sich der Monitor im Bereitschaftsmodus befindet. Leuchtet orangefarben, wenn der Monitor in den Energiesparmodus schaltet, während vom PC ein Signal eingeht. Wenn die Anzeige 口 rot blinkt, siehe Seite 31.

Hinweis

Wenn die Option „LED“ unter „Multi-Display“ auf „Aus“ gesetzt und für „Position“ etwas anderes als rechts unter eingestellt ist, leuchtet die Anzeige beim Einschalten des Monitors nicht grün, es sei dann, dass kein oder ein nicht understands Signal anliegt.

2 Kernbedienungssensor Fernbedienungssensor-Lichtempfangsteil

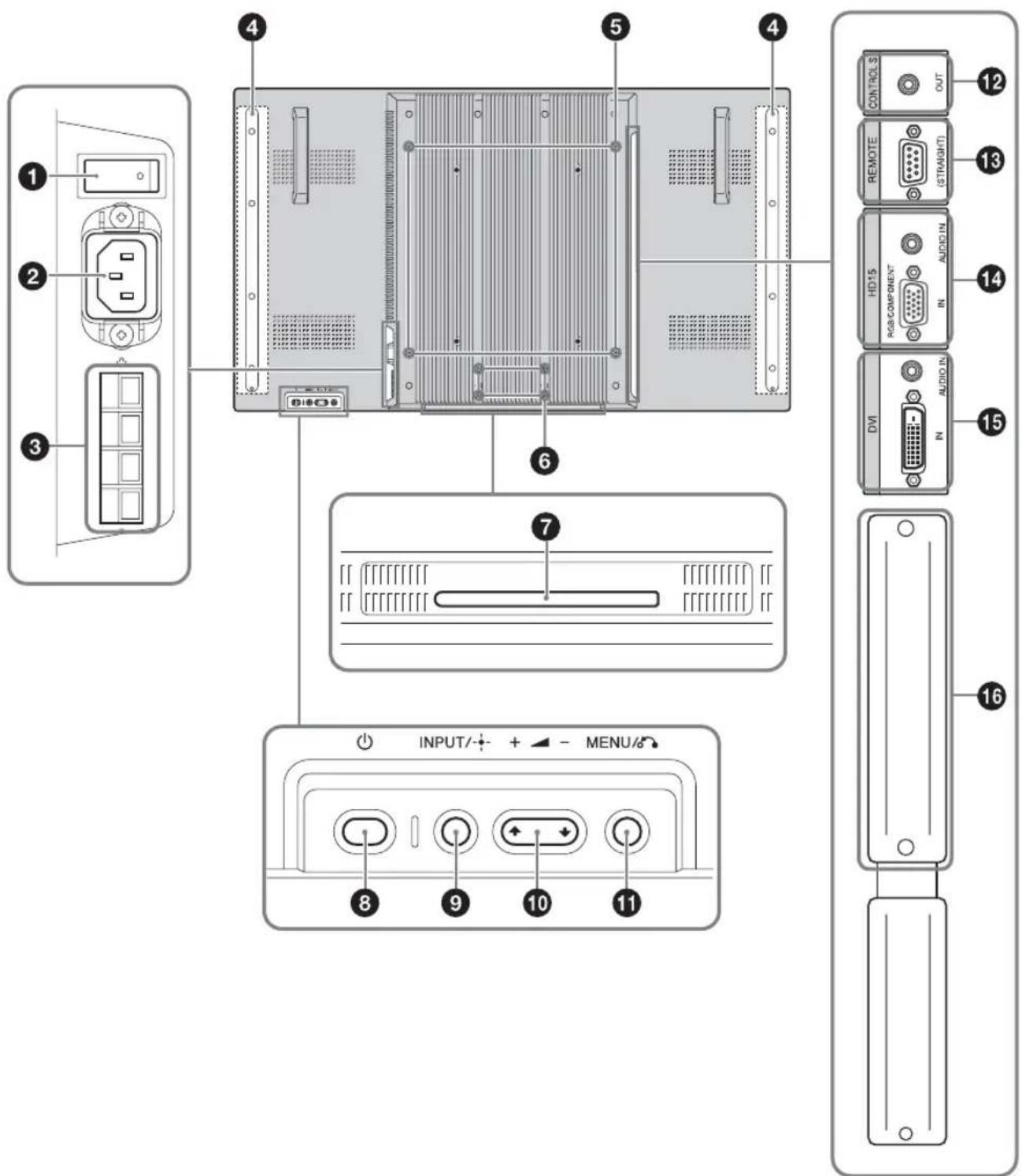

Rückseite

Teile Beschreibung

1 Hauptnetzschalter	Stellen Sie beim Einrichten des Geräts den Hauptnetzschalter auf „ON“ (drücken Sie die Seite |). Wenn der Hauptnetzschalter auf „OFF“ gestellt ist (drücken Sie die Seite )betragt die Leistungsaufnahme 0 W.
2 Buchse AC IN	Schließen Sie das mitgelieferte Netzkabel an diese Buchse und an eine Netzsteckdose an. Siehe Seite 17. Sobald Sie das Netzkabel angeschlossen und die Stromversorgung mit dem Hauptnetzschalter eingeschaltet haben, leuchtet die Anzeige rot und der Monitor wechseln in den Bereitschaftsmodus.
3 Buchse SPEAKER	Schließen Sie die Laufsprecher SS-SPG02 (nicht mitgeliefert) an diese Buchse an. Nähere Informationen zum Anschlieben der Laufsprecher finden Sie in der Bedienungsanleitung zu den Lautsprechem. Einzelheiten zum Verlegen der Lautsprecherkabel finden Sie auf siehe Seite 18.
4 Lautsprechermontagestellten	Zum Anbringen der dedizierten Lautsprecher SS-SPG02.
5 Bohrungen für Ständerbefestigung	Die Schraubenbohrungen entsprechen der VESA-Norm. (Abstand: 400 mm × 400 mm, Schraube: M6)
	Hinweis Wenn ein mit der VESA-Halterung kompatibler Ständer o.a. installiert ist, beträgt der empfohlene Wert für das Schraubenanzugsmomment 2 N·m (20 kgf·cm).
6 Zutreffende Bohrungen für Tischständerbefestigung	Befestigen Sie mit diesen Haken den Tischständer SU-S01 (nicht mitgeliefert).
7 Dedizierte Bohrungsabdeckung für Tischständerbefestigung	Nehmen Sie dies beim Anbringen des Tischständers SU-S01 (nicht mitgeliefert) ab.
8 (Strom)	Zum Ein- und Ausschalten (Bereitschaftsmodus) des Bildschirms. Nehmen Sie die Bedienung vor, wenn der Netzschalter auf „ON“ steht (Seite )|
9 INPUT/ + (Eingabe)	Zum Auswahlen eines Signals, das am HD15 (RGB/COMPONENT) IN- oder DVI IN- Anschluss oder OPTION-Anschlussbereich eingespeit werden soll. Das einzuspeisende Signal wechsel mit jedem Tastendruck auf die Taste INPUT folgendermaßen. →HD15→DVI→OPTION→
	Wenn am OPTION-Anschlussbereich kein Zusammenhang deklarier insalliert ist, der Videosignale unterstützt, wird OPTION übersprungen. Zum Bestätigkeit der Auswahl.
10 (Lutzärke/Cursor) +/-/0/0	Zum Regulieren der Lautsprecherlaufstärke. Bei eingebrendetem Menü dienen diese Tasten zum Verschieben des Cursor's bzw. zum Einstellen von Werten. Zum Bestätigkeit der Auswahl.
11 MENU/ (return)	Zum Aufrufen von Menü. Zum Zurückschalten zum vorherigen Menübildschirm.
12 CONTROL S OUT (Minibuchse)	Sie konnen mehrere Geräte mit nur einer Fernbedienung steuern, wenn der Monitor an die Buchse CONTROL S IN eines Videogeräts oder eines anderen Monitors angeschlossen wird.
13 REMOTE (D-Sub, 9-polig)	Mit thisem Anschluss konnen Sie den Monitor über das RS-232C-Protekoll fernsteuern. Naheres dazu erfahren Sie bei ihrem autorisierten Sony-Handler.
Teile Beschreibung
14 HD15 (RGB/COMPONENT)	HD15 (RGB/COMPONENT) IN: Zum Anschlieben an den analogen RGB- oder Farbdifferenzsignalausgang eines Videogeräts oder PCs. Siche Seite 36.
(D-Sub, 15-polig)	AUDIO IN: Eingang für das Audiosignal. Zum Anschlieben an den Audiosignalausgang eines Videogeräts oder PCs.
AUDIO(Stereominibuchse)
	Hinweis Bei Farbdifferenzsignalen durfen Sie keine Synchronisationssignale an den Polen 13 und 14 einspeisen. Andernfalls wird das Bild möglichwerweise nicht einwandfrei angezeigt.
15 DVI(DVI-D, 24-polig)	DVI IN: Zum Anschlieben an den digitalen Signalausgang eines Videogeräts oder PCs. Unterstützung HDCP als Kopierschutz.
AUDIO(Stereominibuchse)	AUDIO IN: Eingang für das Audiosignal. Zum Anschlieben an den Audiosignalausgang eines Videogeräts usw.
16 OPTION-Anschlussbereich(VIDEO/COM-Anschluss)	Dieser Anschlussbereich unterstützt Videosignale und Kommunikationsfunktionen. Bei Installation eines Zusatzadapters (der BKM-FW-Serie) in this dem Anschlussbereich stehen weitere Monitorfungtionen zur Verfügung. Siehe Seite 15.

Fernbedienung

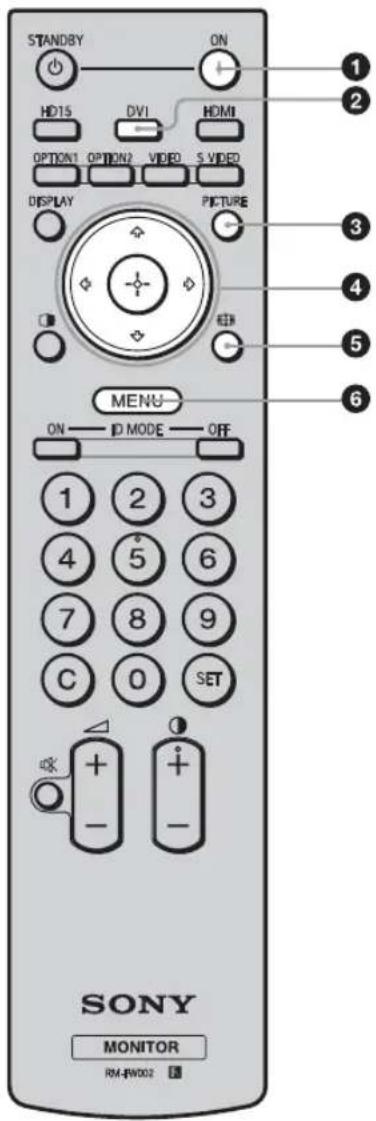

Beschreibung der Tasten

ON (Einschalten), Taste

Zum Einsatz des Monitors.

Nehmen Sie die Bedienung vor, wenn der Hauptnetzschalter an der Rückseite des Monitors auf „ON“ steht.

DVI Taste

Zum Auswahlen des Signals, das am DVI-Anschluss eingespeist wird.

PICTURE Taste

Zum Auswahlen von „Bild-Modus". Mit jedem Tastendruck wird zwischen „Brilliant", „Standard", „Anwender" und „Konferenz" gewechselt.

4 日 / 日 /日 /日 /日 (Pfeil/Eingabe) Tasten

Die Tasten 12 / 12 / 12 dieren zum Bewegen des Cursor, zum Auswahlen von Werten usw. Die Taste dient zum Einstellen ausgewählter Menus oder Menioptionen.

(Breitbildmodus) Taste

Zum Wechseln des Bildformats. Siehe Seite 13.

6 MENU Taste

Zum Aufrufen von Menus. Drücken Sie zum Ausblenden der Informationen die Taste erneut. Siehe Seite 19.

Hinweise

Die Tasten 5 und 1 + / - sind mit einem fuhlbaren Punkt gekennzeichnet. Verwenden Sie den fuhlbaren Punkt als Anhaltspunkt beim Bediennen des Monitors.

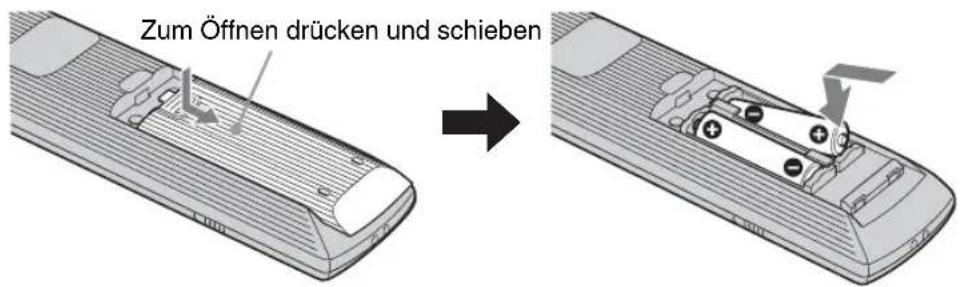

- Legen Sie zwei R6-Manganbatterien der Höhe AA (mitgeliefert) polaritätsrichtig in das Batteriefach der Fernbedienung ein: Plus- und Minus-Pol der Batterien müssen den Markierungen und im Batteriefach entsprechen.

Vorsicht

Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.

Wenn mehrere Monitore installiert sind, können Sie einen bestimmten davon bedieren, ohne die anderen zu beeinflussen.

• ON Taste: Drucken Sie diese Taste, um die „Indexnummer“ am Bildschirm anzuzeigen.
• Taste 0-9: Drücken Sie diese Taste, um die „Indexnummer“ des zu bedienenden Monitors einzugeben.
• SET Taste: Drücken Sie diese Taste, um die eingebene „Indexnummer“ zu bestätigen.
• C T a s t e: Drücken Sie diese Taste, um die eingebene „Indexnummer“ zu loschen.
• OFF Taste: Drücken Sie diese Taste, um in den normalen Modus zurrückzuschalten.

SieheSeite14.

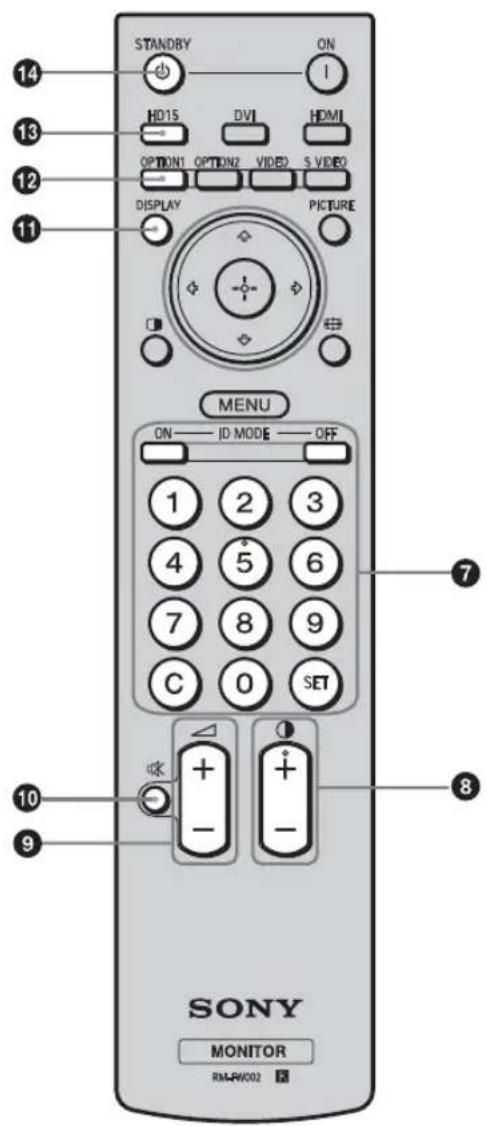

8 (Kontrast) +/- Taste

Zum Einstellen des Bildkontrasts.

(Laufstärke) + / - Taste

Zum Einstellen der Lautstärke.

(Stammschalten) Taste

Zum Stummschalten des Tons. Drucken Sie die Taste nochmals, wenn Sie den Ton wieder horen wollen.

DISPLAY Taste

Zum Anzeigen des ausgewählten Engangs, des Eingangssignaltyps und der Einstellung für „Seitenverhältnis“ auf dem Bildschirm. Drücken Sie zum Ausblenden der Informationen die Taste erneut. Wenn die angezeigten Informationen kurze Zeit angezeigt werden, ohne dass Sie eine Funktion ausführten, werden sie automatisch wieder ausgeblendet.

OPTION 1 Taste

Wenn ein Zusatzadapter installiert ist, wahren Sie hiermit das Signal von dem an den Zusatzadapter angeschlossenen Gerät aus. Wenn der installierte Zusatzadapter über mehrere Eingänge verfügt, wird mit jedem Tastendruck zwischen den Eingangssignalen gewechselt.

13HD15 Taste

Zum Auswahlen des Eingangssignals am Anschluss HD15 (RGB/COMPONENT). Das RGB- oder Farbdifferenzsignal wird je nach den Menueinstellungen automatisch oder manuell ausgewählt.

14 STANDBY Taste

Mit dieser Taste wird der Monitor in den Bereitschaftsmodus geschaltet.

Hinweis

Die Tasten HDMI, OPTION 2,VIDEO,SVIDEO sowie die Taste konnen Sie bei thisem Monitor nicht verwenden.

Sondertasten auf der Fernbedienung

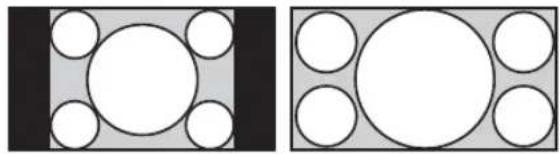

Der Breitbildmodus

Sie konnen für die Anzeige am Bildschirm das Bildformat ändern.

Tipp

Stattdessen können Sie die Einstellungen auch über „Seitenverhältnis" unter „Bildschirm" vornehmen. Siehe Seite 23.

Bei Eingangssignalen von Videogeräten, DVD-Geräten usw. (außer bei einem PC als Eingangsquelle)

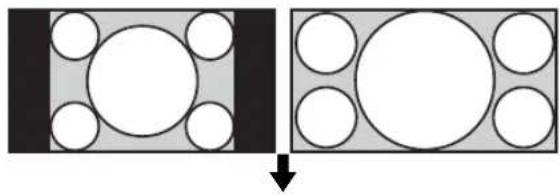

4:3-Originalbildquelle

Wide-Zoom

Zoom

Voll

4:3

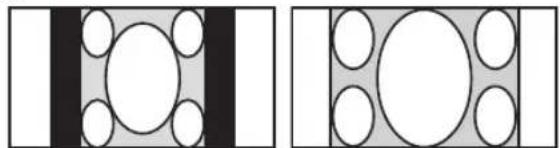

16:9-Originalbildquelle

Wide-Zoom

Zoom

Voll

4:3

Bei einem PC als Eingangsquelle

Die Abbildungen unter zeigen eine Eingangssignalauflösung von 1.024 × 768 .

Original

Voll 1

Voll 2

Hinweis

Wenn die Eingangssignalauflosung hoher ist als die Bildschirmauflosung (1.920× 1.080) ,sieht die Anzeige bei Original genauso aus wie bei Voll 1.

Die Taste ID MODE verwenden

Wenn mehrere Monitore installiert sind, können Sie einen bestimmten davon bedienen, ohne die anderen zu beeinflussen.

1 Drucken Sie die Taste ON.

Die „Indexnummer“ des Monitors erscheint in Schwarz im Bildschirmenü unten links. (Jedem Monitor ist werkseitig eine eigene „Indexnummer“ zwischen 1 und 255 zugeordnet.)

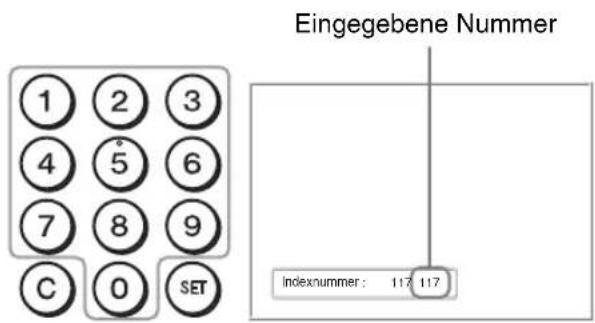

2 Geben Sie mit den Tasten 0 - 9 auf der Fernbedienung die „Indexnummer" des Monitors ein, den Sie steuern wollen.

Die eingebene Nummer entscheidt rechtsNB der „Indexnummer" des jeweiligen Monitors.

3 Drucken Sie die Taste SET.

Die Zeichen auf dem ausgewählten Monitor werden nun grün angezeigt, die auf den anderen Monitoren rot.

Sie konnen nun ausschließlich den Monitor mit den grün angezeigten Zeichen bedieren. Nur der Netzschalter |ON und die Taste (STANDBY/ID MODE-OFF Funktionieren auch noch bei den anderen Monitoren.

4 Nachdem Sie alle gewünschten

Einstellungen geändert haben, drücken Sie die Taste OFF.

Auf dem Bildschirm erscheint wieder die normale Anzeige.

So korrigieren Sie die Indexnummer

Löschen Sie zunachst mit der Taste C die aktuelle „Indexnummer". Geben Sie nun, wie in Schritt 2 erlautert, eine neue „Indexnummer" ein.

Tipp

Wie Sie die „Indexnummer“ des Monitorsändern, erfolnen Sie unter „Indexnummer“ in „Steuerung einst.“ auf Seite 24.

Zusatzadapter

Beim OPTION-Anschlussbereich (Seite 10) seitlich am Monitor handelt es sich um einen Steckplatz. Sie können dort die folgenden Zusatzadapter (nicht mitgelicfert) installieren. Naheres zur Installation erfahren Sie bei Ihr Sony-Handler. Detaillierte Erläuterungen zu den Zusatzadaptern zur Systemerweiterung finden Sie in der jeweiligen Bedienungsanleitung zusammen zu dieser Anleitung.

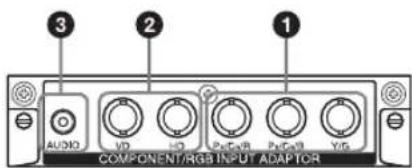

FARBDIFFERENZ-/RGB-EINGANGS-Adapter BKM-FW11

Y / G,PB / CB / B,PR / CR / R IN Anschluss (BNC): Zum Anschreiben an den analogen RGB- oder Farbdifferenzsignalausgang eines Videogerats oder PCs.
HD, VD IN Anschluss (BNC): Zum Anschlieben an den Synchronisationssignalausgang eines PCs.

Hinweis

Bei Farbdifferenzsignalen dürfen Sie keine Synchronisationssignale an den HD- und VD-Anschlüssen einspeisen. Andernfalls wird das Bild möglicherweise nicht einwandfrei angezeigt.
3 AUDIO Buchse (Stereominibuchse): Zum Anschlieben an den Audioausgang eines Videogerats oder PCs.

HDMI-EINGANGS-Adapter BKM-FW15

Zum Anschlieben an den HDMI-Signalausgang eines Videogeräts oder PCs. So können Sie Videos in verbesserten bzw. HD-Qualität und zweikanaligen Digitalton wiedergeben setzen.

Hinweise

• Verwenden Sie unbedingt ein HDMI-Kabel (nicht mitgeliefert) mit HDMI-Logo. Es wird empfohlen, ein HDMI-Kabel von Sony zu verwenden (High-Speed-Typ).
  HDMI-Steuerung wird von Seriennummern 7000001 an unterstutz.

HD-SDI/SDI-EINGANGS-Adapter BKM-FW16

Zum Anschlieben an den HD-SDI-Signalausgang eines Videogerats.

MONITORSTEUERUNGS-Adapter BKM-FW21

1 CONTROL S IN/OUT Buchse (Minibuchse): Sie können mehrere Geräte mit nur einer Fernbedienung steuern, wenn der Monitor an die Buchse CONTROL S eines Videogeräts oder eines anderen Monitors angeschlossen wird.
2REMOTE Anschluss (D-Sub, 9-polig): Sie können den Monitor über das RS-232C-Protekoll fernsteuern. Naheres dazu erfahren Sie bei Ihr autorisierten Sony-Handler.

Hinweis

Bei Anschluss des Adapters an diese Display können Sie nicht den REMOTE-Anschluss these Displays wahren. Verwenden Sie den REMOTE-Anschluss these Adapters.

NETZWERKVERWALTUNGs-Adapter BKM-FW32

Sie konnen these Gerät mit einem LAN-Kabel (10BASE-T/100BASE-TX) an das Netzwerk anschließen.
Sie konnen den Monitor vom PC aus über das Netzwerk steuern und ihm diverse Einstellungen zuweisen.

Vorsicht

Aus Sicherheitsgründen nicht mit einem Peripheriegerat-Anschluss verbinden, der zu starke Spannung für diese Buchse haben können. Für diese Buchse folgen Sie der Bedienungsanleitung des optionalen Adapters.

Hinweis

Bei Anschluss des Adapters an diese Display können Sie nicht den REMOTE-Anschluss these Displays wahren.

STREAMING-RECEIVER-Adapter BKM-FW50

Sie können diesen Monitor für digitale Beschildierung verwenden.

Sie konnen nicht Spielfilme, Standbilder oder Hintergrundmusik in geeigneten Datenformaten abspielen, indem Sie einfach einen Aufnahmedatentrager einsetzen. Sie konnen auch ein Netzwerk verwenden, um Bilder von einem Remote-Computer auf dem Bildschirm zu betrachten.

Vorsicht

• Aus Sicherheitsgründen nicht mit einem Peripheriegerat-Anschluss verbinden, der zu starke Spannung für diese Buchse haben können. Für diese Buchse folgen Sie der Bedienungsanleitung des optionalen Adapters.
• Einige Funktionen sind beo BKM-FW50 Web-Steuerung eingeschränkt.

Hinweis

Bei Anschluss des Adapters an diese Display können Sie nicht den REMOTE-Anschluss these Displays wahren.

Anschlüsse

Vorbereitungen

• Achten Sie darauf, dass alle Geräte ausgeschaltet sind.
• Verwenden Sie nur Kabel, die für die anzuschliebenden Geräte geeignet sind.
• Schlieben Sie die Kabel an, indem Sie die Stecker ganz in die Buchsen stecken. Eine lose Verbindung kann Störungen verursachen.
  Um ein Kabel zu losen, zichen Sie immer am Stecker. Ziehen Sie auf keinen Fall am Kabel selbst.
• Schlagen Sieitte auch in den Bedienungsanleitungen zu den anzuschliebenden Geräten nach.
• Stecken Sie den Stecker fest in die Buchse AC IN.
• Verwenden Sie einen der beiden Netzsteckerhalter (mitgeliefert), damit der Netzstecker sicher hält.

Anschlieben der Laufsprecher

Schlieben Sie die Lautsprecher SS-SPG02 (nicht mitgeliefert) an. Zum Anschlieben verwenden Sie die folgenden mit den Lautsprechern mitgelieferten Lautsprecherkabel.

Lautsprecherkabel (ohne Klemmenabdeckung)

Achten Sie darauf, die Laufsprecher korrekt anzuschlieben. Nähere Informationen zum Anschlieben der Laufsprecher finden Sie in der Bedienungsanleitung zu den Laufsprechern. Einzelheiten zum Verlegen der Laufsprecherkabel finden Sie auf siehe Seite 18.

Anschlieben des Netzkabels

1 Schlieben Sie das Netzkabel an die Buchse AC IN an. Bringen Sie dann den Netzsteckerhalter (mitgeliefert) am Netzkabel an.

2 Schieben Sie den Netzsteckerhalter über das Kabel, bis er mit der Abdeckung der Buchse AC IN verbunden ist.

Abdeckung der Buchse AC IN

So nehmen Sie das Netzkabel ab

Nachdem Sie auf beiden Seiten des Netzsteckerhalters gedrückt undihn gelost haben,ziehen Sie das Netzkabel am Stecker hersus.

Umgang mit den Kabeln

Anbringen der Kabelhalter

Arbeiten mit den Menüeinstellungen

Übersicht über die Menüs

1 Drucken Sie die Taste MENU.
2 Heben Sie mit der Tasten 豆 /豆 die gewünschte Menüoption hervor.
3 Drucken Sie die Taste oder die Taste. Zum Hervorheiten einer Option und zum Ändern von Einstellungen in jedem Menübildschirm drucken Sie die Tasten 12 / 12 / 12 . Mit der Taste bestätigten Sie ihre Auswahl. Um das Menu auszublenden, drucken Sie erneut die Taste MENU.

So wechseln Sie die Sprache für die Bildschirmanzeigen

Sie konnen die gewünschte Sprache für die Menus und Meldungen auf dem Bildschirm auswahlen: „English“, „Français“, „Deutsch“, „Espanol“, „Italiano“ oder „日本語 Standardmäßig ist „English“ (Englisch) eingestellt. Siehe Seite 24.

Über die Einstellungen in den einzelnen Menü haben Sie Zugriff auf folgende Funktionen:

Einstellungen Auswählbare/einstellbare Optionen

Bild/Ton

Bild-Modus: (Seite 20)

Bildmodus einstellen (Seite 20)

Ton-Modus: (Seite 21)

Tonmodus einstellen (Seite 21)

Hinweis

Sie können nicht „Bild-Modus“ oder „Bildmodus einstellen“ einstellen oder ändern, wenn kein Signal anliegt.

Bildschirm

Multi-Display (Seite 22)

Seitenverhältnis: (Seite 23)

Bildschirm einstellen (Seite 23)

Grundeinstellungen

Sprache: (Seite 24)

Timer einstellen (Seite 24)

ECO-Modus: (Seite 24)

Statusanzeige: (Seite 24)

Lautspr.ausgang: (Seite 24)

Weitere Einstell. (Seite 24)

Informationen (Seite 27)

Allezurücksetzen (Seite 28)

Bild/Ton Einstellungen

Informationen zum Wahlen und Ändern von Einstellungen siehe Abschnitt „Übersicht über die Menüsse" (Seite 19).

Menu Funktion und Bedienung
Bild-Modus
		Sie können eine Bildqualität passend zu ihrem Bildtyp und der Umgebungshelligkeit fühlen. TippZum Wechseln zwischen den einzelnen Optionen unter „Bild-Modus“ können Sie stattdessen auch die Taste PICTURE auf der Fernbedienung verwenden.
		Brilliant Verbessert die Bildschärfe und maximiert den Kontrast.
		Standard Flache Einstellung.
		AnwenderFür detailliertere Anpassungen.
		KonferenzZum Einstellen der Bildqualität für Videokonferenzen im Licht von Leuchststofffröhren.Hinweis „Konferenz“ ist je nach der Umgebung oder dem verwendeten Videokonferenzsystem möglicherweise nicht wirksam. Stellen Sie in thisem Fall die Bildqualität ein, während Sie unter „Bild-Modus“ eine andere Einstellung usw.
Bildmodus einsstellen
		Sie können die Bildqualität für jeder „Bild-Modus“ detailierter einstellen.Hinweis• Sie können für jedem „Bild-Modus“ Einstellungen vormehen, aber in jedem „Bild-Modus“ gelten für „Ht. Grd. Licht“, „Rauschvermind.“ und „CineMotion“ die gleichen Einstellungen.Während der PC-Eingabe konnen Sie nicht die Einstellungen „Chrominanz“, „Bildschärfe“, „Rauschvermind.“ oder „CineMotion“ anpassen.
		Ht. Grd. LichtZum Anpassen der LCD-Bildschirmhelligkeit.
		KontrastZum Verträken oder Abschwächen des Kontrastes.
		HelligkeitZum Anpassen der Bildhelligkeit.
		Chrominanz*Zum Anpassen der Farbintensität.
		Bildschärfe*Zum Verträken oder Abschwächen der Bildschärfe.
		Rauschvermind.*Zum Verringern von Rauschen von angeschlossenen Geräten. Höhere Einstellungen sind wirksam, wenn ein hoher Rauschpegel vorliegt.
		Aus/Niedrig/Mittel/Hoch
		CineMotion*
		Gamma-KorrekturSorgt für einen Ausgleich zwischen den hellen und dunklen Bildbereichen. Höhere Einstellungen haben eine größere Gammakorrektur.HinweisSi können nicht „Gamma-Korrektur“ einstellen, wenn „Bild-Modus“ auf „Konferenz“ gesetzt ist.
		Hoch/Mittel/Niedrig
Menu Funktion und Bedienung
Bildmodus einstellen	Farbtemperatur	Der Weißton kann nach Wunsch eingestellt werden Bei Versand ab Werk sind die Standardeinstellungen eingestellt. Tipp Zum Wiederherstellten der Standardeinstellungen wahren Sie „Zurücksetzen“ (Zurücksetzen) auf dem Bildschirm zum Einstellen der Farbtöne.
	Kalt	Gibt weiß Farben einen blauen Ton.
	Neutral	Gibt weiß Farben einen neutralen Ton.
	Warm	Gibt weißen Farben einen roten Ton.
	Anwender	Erlaubt einen breiteren Bereich von Weißen auf Einstellung als oben.
	Helligkeit erhöhen	Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wird die Bildqualität angepasst, um die Helligkeit zu betonen. Hinweise ·Sic können nur „Helligkeit erhöhen“ cistellen, wenn „Bild-Modus“ auf „Brilliant“ gesetzt ist. ·Wenn „Helligkeit erhöhen“ auf „Ein“ gesetzt ist, konnen Sie nicht die Einstellungen „Ht. Grd. Licht“, „Kontrast“, „Helligkeit“ oder „Farbtemperatur“ anpassen. ·Wenn „Helligkeit erhöhen“ auf „Ein“ gesetz ist, „Ht. Grd. Licht“ auf „Max“ und „ECO-Modus“ auf „Aus“ geschalte ist, ist die Helligkeit auf Maximum eingestellt.
	Zurücksetzen	Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wahren, werden alle Einstellungen unter „Bildmodus cistellen“ auf die Standardeinstellungen zurückgesetzt.
Ton-Modus		Unter „Ton-Modus“ konnen Sie verschiedene Einstellungen für den über die Laufsprecher SS-SPG02 (nicht mitgeliefert) ausgegebenen Ton vornehen.
		Dynamisch	Verständlich Höhen und Tiefen.
		Standard	Flache Einstellung.
		Anwender	Für detailliertere Einstellung.
Tonmodus einstellen		Sie konnen die Klangwirkung detailiert anpassen. Tipp Sie konnen „Höhen“ und „Tiefen“ einstellen, wenn „Ton-Modus“ auf „Anwender“ gesetzt ist.
		Höhen	Zum Verträgen oder Abschwächen der Höhen.
		Tiefen	Zum Verträgen oder Abschwächen der Tiefen.
		Balance	Zum Einstellen der Balance zwischen linkem und rechten Laufsprecher.
		Raumklang	Sie haben die Wahl zwischen „Aus“ und „Ein“. Wenn Sie „Ein“ wahren, wird der Stereoklang für这部电影 und Musik an einen Sound angepasst, um früheren Realismus zu erzielen.
		Zurücksetzen	Wählen Sie „Abbrechen“ oder „OK“. Wenn Sie „OK“ wahren, werden alle Einstellungen unter „Tonmodus einstellen“ auf die Standardeinstellungen zurückgesetzt.

• Nur bei der Videoeingabe wahren.

Bildschirm Einstellungen

Informationen zum Wahlen und Ändern von Einstellungen siehe Abschnitt „Übersicht über die Menüsse" (Seite 19).

Hinweis

Wenn kein Signal eingespeist wird, konnen Sie nur „Multi-Display" in unter „Bildschirm" wahlen.

Menu Funktion und Bedienung
Multi-Display		Zum Vornehmen der nötigen Einstellungen, wenn eine Videowand aus mehrcren Monitoren zusammengestellt werden soll.Hinweise·Während der Videoeingabe zeigt „Multi-Display“ ein Bild so nahe wie möglich an der aktuellen Einstellung von „Seitenverhältnis“ an. während der PC-Eingabe wird „Seitenverhältnis“ auf „Voll 2“ gestellt.Wenn als „Position“ rechtsarten eingestellt ist, leuchtet die Anzeige ⊙ auch dann, wenn die Option „LED“ auf „Aus“ gesetzt ist. Die Anzeige leuchtet auch, wenn der Monitor ausgeschaltet (im Bereitschaftsmodus) ist, Fehler erkannt werden oder sich das Gerät im Energiesparmodus befindet, ebenso wenn kein oder ein nicht Unterstützung design.
Multi-Display		Zum Vornehmen von Einstellungen für eine Videowand.
Aus		Es wird nur ein einziger Monitor verwendet.
„,2×2“/„,3×3“/„,4×4“		Einstellungen zum Anschlieben von 2, 3 oder 4 Monitoren sowohl vertical als auch horizontal.
„,1×2“/„,1×3“/„,1×4“		Einstellungen zum Anschlieben von 2, 3 oder 4 Monitoren horizontal.
„,2×1“/„,3×1“/„,4×1“		Einstellungen zum Anschlieben von 2, 3 oder 4 Monitoren vertikalien.
Position		Einstellungen für die Bildschirmposition für jeder Monitor.
Ausgabeformat		Sie konnen ein Bildausgabebeformat wahren. Die Bildposition wird automatisch angepasst, und Sie konnen eine geeignete Bildausgabe erzielen.
Fliesen		Zeigt das gesamte Bildsignal auf den einzelnen Bildschirmen.ABC BC DE ABC EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH
Fenster		Zeigt ein großes Bild mit Multidisplay natürlich an. Ein Teil des Bildsignals verschwindet hinter den Blenden.ABC BC DE ABC EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH EECH
LED		Wählt „Ein“ oder „Aus“. Wenn Sie „Ein“ wahren, bleibt die Anzeige ⊥ an der Vorderseite (Seite 7) kontinuierlich eingeschaltet.
Menü Funktion und Bedienung
Seitenverhältnis		Wechseln Sie das Bildformat des Bildschirms. Einzelheiten dazu siehe Seite 13.TippsZum Wechseln zwischen den einzelnen Optionen unter „Seitenverhältnis“ können Siestattdessen auch die Taste der Fernbedienung verwenden.Wählten Sie „Zoom“, wenn Sie这部电影 und andere DVD-Inhalte mit schwarzen Balkenos anzeigen setzen wollen, dass sie den gesamten Anzeigbereich auf dem Bildschirm für Videoeingabe fühlen.Hinweis „Seitenverhältnis“ lässt sich nicht einstellen, wenn „Multi-Display“ verwendet wird.
Wide-Zoom*		Vergrößerung, um den Bildschirm zu fühlen, wobei Verzerrungen auf ein Minimum beschränkt werden.
Zoom*		Vergrößert das Bild und bewährt damit das gleiche Bildformat.
Voll*		Vergrößert das Bild horizontal, wenn die Bildquelle 4:3 (Standard-Definition) ist, so dass es den Bildschirm füllt. Handelt es sich um cine 16:9-Bildquelle (High Definition), so wird das Bild im gleichen 16:9-Bildformat angezeigt.
4:3*		Zeigt die gesamte Bildquelle im 4:3-Bildformat.
Voll 1**		Vergrößert das Bild zum Ausfüllen des Bilds in vertikaler Richtung unter Bewährung des gleichen Bildformats. Schwarze Streifen können um das Bild herum angezeigt werden.
Voll 2**		Vergrößert das Bild, so dass es den Anzeigebereich füllt.
Original**		Zeigt das Bild mit der Originalpixelzahl an.HinweisWenn die EingangssignalauflösungHigher ist als die Bildschirmauflösung (1.920 × 1.080), sieht die Anzeige bei „Original“ genauso aus wie bei „Voll 1“.
Bildschirm einstellen		Passen Sie die Bildschirmgroße und -position an.Hinweis „Autom. einstellen“, „Phase“ und „Pitch“ stehen nicht zur Verflügung, wenn digitale Signale, wie z. B. DVI-Signale für PC-Eingabe eingespeist werden.
Autom. einstellen**		Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wahren, passst der Monitor automatisch die Anzeigeposition und Phase des Bildes an, wenn ein angeschlossener PC als Eingangsquelle dient. Beachten Sieitte, dass „Autom. einstellen“ nicht bei allen Eingangssignalen optimal Funktioniert. Stellen Sie die folgenden Optionen in solchen Fälle von Hand ein.HinweisZur korrekten Anpassungephenmen Sie diese vor, während der gesamte Bildschirm ein helles Bild zeigt.
Phase**		Zum Anpassen der Phase, falls das Bild flimmert.
Pitch**		Zum Anpassen des Pitch, wenn das Bild unerwänschte vertikale Streifen aufweist.
H. Höhe		Zum horizontalen Einstellen der Höhe des Bildes.
H. Position		Zum Anpassen der Bildposition links und rechts.
V. Höhe		Zum vertikalen Einstellen des Bildformats.
V. Position		Zum Anpassen der Bildposition auf/ab.
Zurücksetzen		Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wahlen Sie „OK“ zum Zurücksetzen aller Einstellungen unter „Bildschirm einstellen“ auf die Standardeinstellungen.

Nur bei der Videogineb wahlen.
* Nur bei der PC-Eingabe wahren.

Grundeinstellungen Einstellungen

Informationen zum Wahlen und Ändern von Einstellungen siehe Abschnitt „Übersicht über die Menüsse" (Seite 19).

Menü Funktion und Bedienung
Sprache		Unter den gezeichneten Spracheneinstellungen auswahlen. Wählten Sie „English“, „François“, „Deutsch“, „Espanol“, „Italiano“ oder „日本語
Timer einstellen		Mit diesen Menü konnen Sie die Uhrzeit einstellen, die Uhrzeit aneigenLANen oder mit dem Timer den Monitor zu einer vorgewährten Zeit ein-/ausschaltenLANen.HinweisWenn die eingebaute Uhr nachgeht, ist der interne Akku möglicherweise erschöft.Wenden Sie sichitte an einen autorisierten Sony-Änderer, um den Akku austauschen zu halten.
		Zum Einstellen des Datum und der Uhrzeit.
		Stellt das Datum (Jahr, Monat, Tag) ein. Der Tag wird automatisch zugewiesen.
		Stellt die Zeit ein.
		Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wenn die Taste DISPLAY an der Fernbediennung gedrückt wurde, wird die aktuell cingestellte Zeit angezeigt.
		Ein/Aus-Timer
		Zum Einstellen des Datum und der Uhrzeit.HinweisDies kann nicht verwendet werden, wenn nicht die Option „Timer einstellen“ cingestellt wurde.
ECO-Modus		Zum Ändern die Rückbeleuchungshelligkeit, um Energie zu sparen. Höhere Einstellungen sparen weniger Energie.
		Aus/Niedrig/Hoch
Statusanzeige		Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, werden Informationen über das Eingangssignal und „Seitenverhältnis“ bei eingeschalteten Monitor etwa 5 Sekunden lang auf dem Bildschirm angezeigt. Wenn Sie das Eingangssignal umschalten, werden die Eingangssignal-Informationen etwa 5 Sekunden lang angezeigt.TippMit DISPLAY auf der Fernbedienung konnen Sie Informationen zum Eingangssignal und zum „Seitenverhältnis“ aufrufen.
Lautspr.ausgang		Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wird Ton von den Lautsprachern ausgegeben.
Weitere Einstell.		Zur Eingabe detailierter Einstellungen.
		Steuerung einst.
		Indexnummer
		Bei Bedarf konnen Sie die Indexnummer des Monitors und die Fernbedienung cinstellen.
		HinweisMit der Fernbedienunglässt sich die „Indexnummer“ nicht cinstellen.
Menu Funktion und Bedienung
Weitere Einstell.		Steuerung
		Display+Fernbed.
		Nur Display
		Nur Fernbed.
	Autom. Bildeinst
			Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, speichern Sie Einstellungen wie Bildgroße und Position werden für jeder Eingangssignal. Wenn das Eingangssignal gewechselt wird, gelten automatisch die letzten für diesen Eingangssignal ausgewählten Einstellungen.
			HinweisDie Funktion „Autom. Bildeinst“/arbeitet nur bei RGB-Eingabe.
	Auto. Ausschalten
			Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wechselt der Monitor automatisch in den Energiesparmodus, wenn über 30 Sekunden lang kein Signal am Eingang DVI, HD15 (RGB-/Farbdifferenzsignal), BKM-FW11 oder BKM-FW15 anliegt.Tipps· Wenn sich der Monitor im Bereitschaftsmodus befindet, konnen Sieihn mit der Taste | am Monitor oder der Taste | ON auf der Fernbedienung einschalten. Im Energiesparmodus schaltet sich der Monitor automatisch ein, sobald ein Signal eingespeist wird.Diese Funktion ist möglichereweise nicht verfügbar, wenn „Bildschirm-Logo“ auf „Ein“ gestellt ist, die Bildschirmschonerfungkction aktiviert ist.
	Overscan
	Automatisch
	Ein
	Aus
Menü Funktion und Bedienung
Weitere Einstell.	Sync-Modus	Stellen Sie den Typ des Signaleingangs an Stift 13 des Anschlusses HD15 (RGB/COMPONENT) IN ein.Hinweise„,Sync-Moduss“ steht nur zur Verflugung, wenn ein analoges RGB-Signal am Anschluss HD15 eingespeist werden.Für einige Eingänge kann nur „H/Zus. gesetzt“ ausgewählt werden. Speisen Sie in thisem Fall horizontale/vertikale Synchronisationssignale über Stift 13 oder 14 der Anschlusses ein.Synchronmoduscinstellungen können für über die Zusatzadapter eingespiekte Signale nicht vorgenommen werden.Dieser Monitor unterstützt keine 576/60p-Signale mit dreiwertiger Synchronisation.Wenn „Video“ in „Sync-Modus“ gewählt ist, können Sie nur die 575/50i- und 480/60i-Signale angepasst werden.
	H/Zus. gesetzt	Stellt einen horizontalen Synchronsignaleingang ein.
	Video	Stellt einen Video-Synchronsignaleingang ein.
RGB/YUV	Display/Option	Zum Einstellen des Signatyps für ein Videogerät oder einen PC, das bzw. der an den Anschluss HD15 (RGB/COMPONENT) des Monitors oder BNC (RGB/COMPONENT) des Zusatzadapters angeschlossen ist.
	Automatisch	Zum Einstellen eines Signals am Anschluss HD15 des Displays wahren Sie „Display“. Zum Einstellen eines Signals am Zusatzadapter wahren Sie „Option“.
	RGB	Zum automatischen Auswahlen eines analogen RGB-Eingangssignals oder eines Farbdifferenzingangssignals von einem angeschlossenen Gerät.
	YUV	Zum Einstellen eines analogen RGB-Eingangssignals von einem angeschlossenen Gerät.
RGB SignalHD15/DVI/HDMI		Wahlen Sie „PC“ oder „Video“ je nachdem, ob es als PC-Signal oder Vidosignal fungiert, wenn ein 1280 × 768/60 oder 720 × 480/60 RGB-Signal an den Anschluss HD15 (RGB/COMPONENT) IN oder DVI IN des Displays angelegt wird oder den HDMI-Eingangsanschluss des optionalen Adapters BKM-FW15 oder den BNC-Eingangsanschluss des optionalen Adapters BKM-FW11 angelegt ist. You can independently set the most suitable setting for each selected input connector.
Bildschirmschoner		Mit dieser Einstellung konnen Sie das Einbrennen von Bildern und damit die Nachbilder verhinder, die entstehen konnen, wenn auf dem Bildschirm langle Zeit desselbe Standbild angezeigt wird.
		Aus	Die Bildschirmschonerfunktion arbeitet nicht.
All White		Ein komplett weißter Bildschirm wird angezeigt. (Stoppt automatisch nach etwa 30 Minuten, und der Monitor schaltet auf Bereitschaftsmodus.)
Sweep		Ein weißter Strelten lauf über den Bildschirm.
Bereitschaft		Zum Einschalten eines Bildschirmschoners für die in „Timer einstellen“ im Bereitschaftsbetrieb (Seite 7) eingestellte Zeit. (Der Monitor ist beim Bildschormscherbetrieb lecr.) Wenn die eingestellte Zeit abgelaufen ist, schaltet der Monitor auf den normalen Bereitschaftszustand zurrack.
Menüposition		Zum Umschalten der Menübildschirmrichtung entsprechend der Einbaurichtung des Monitors.
		Waagerecht	Zur horizontalen Anzeige des Menübildschirms.
		Hochkant	Zur vertikalien Anzeige des Menübildschirms.
Bildschirm-Logo		Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wird das Logo angezeigt, wenn kein Signal anliegt.
Weitere Einstell.	IP Address Setup	Zum Festlegen einer IP-Adresse für die Kommunikation zwischen dem Netzwerkanschluss des Zusatzadapters und über LAN-Kabel angeschlossenener Geräten wie einem PC.Erläuterungen zum Vornehmen der Einstellungen finden Sie im Abschnitt „Vorbereitungen zum Arbeits mit den Netzwerkfunktionen“ (Seite 29).HinweisSi können dies nur verwenden, wenn der Zusatzadapter BKM-FW32/FW50 angebracht ist.
	Speed Setup	Zum Festlegen der Geschwindigkeit für die Kommunikation zwischen dem Netzwerkanschluss des Zusatzadapters und einem über LAN-Kabel angeschlossenener Gerät wie einem PC.Erläuterungen zum Vornehmen der Einstellungen finden Sie im Abschnitt „Vorbereitungen zum Arbeits mit den Netzwerkfunktionen“ (Seite 29).HinweisSi können dies nur verwenden, wenn der Zusatzadapter BKM-FW32/FW50 angebracht ist.
	Einschaltverzöger.	Stellt die Zeit zwischen dem Betätigtem der Einschlattaste des Monitors und dem tatsächlichen Einschalten ein. Einstellung auf Aus sowie auf 1 bis 120 Sekunden ist möglich. Dadurch wird eine plötzliche Laatschwankung bei Stromversorgungsgeräten verhindert, wenn mehrere Geräte angeschlossen sind.
	HDMI-Steuerung	Wenn Sie mit HDMI-Steuerung kompatible Geräte an den HDMI-Eingang des Zusatzadapters anschließen, können die Geräte zusammen gesteuert werden.HinweiseSi können dies nur verwenden, wenn der Zusatzadapter BKM-FW15 (ab Seriennr. 7000001) angebracht ist.Sie können die Fernbedienung verwenden, um den Monitor und angeschlossene Geräte ein- oder auszuschalten.
	HDMI-Steuerung	Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, arbeitet die HDMI-Gerätesteuerung und kann auf „Autom. Gerät aus“ und „Autom. Monitor ein“ gestellt werden.HinweisSi können das nicht funktioniert, stellen Sie auch die HDMI-Einstellungen am angeschlossenen Gerät ein.Zur Steuerung muss das angeschlossene Gerät mit HDMI-Steuerung kompatibel sein, und es muss für HDMI-Gerätesteuerung eingestellt sein.Je nach dem HDMI-Gerät arbeitet es möglichtherweise nicht in allen Fälle mit diesen Gerät.
	Autom. Gerät aus	Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wird das angeschlossene HDMI-Gerät zusammen mit dem Monitor ausgeschelt.
	Autom. Monitor ein	Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wahren, wird bei Wiedergabe vom angeschlossenen HDMI-Gerät oder einer anderen Steuerung der Monitor zusammen cingeschaltct.
Informationen		Zum Anzeigen von „Datum“, „Modellname“, „Seriennummer“, „Betriebsdauer“ und „Software-Ver“ des Monitors.Anbringen eines optionalen Adapters (BKM-FW32/FW50) mit einer Netzwerkbuchse bewirkt Anzeige von „IP Address“, „Player IP Address“ und „Network Version“, „Einzelheiten finden Sie in der Bedienungsanleitung zum Zusammenhang.
		Hinweis„Player IP Address“ wird bei einzeligen Zusatzadaptyperten nicht angezählt.

Menü Funktion und Bedienung
Alle zurücksetzen	Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wahren, werden alle Einstellungen auf die Standardeinstellungen zurückgesetzt. Hinweis Die Angaben unter „Informationen“ und die „Indexnummer“ werden nicht zugrückgesetzt.

Netzwerkfunktionen

Vorbereitungen zum Arbeits mit den Netzwerkfunktionen

Anbringen eines optionalen Adapters mit einer Netzwerkbuchse erlaubt es, die Verbindung zum Netzwerk herzustellen.
Lesen Sie auch die Bedienungsanleitung des optionalen Adapters vorher.

Sicherheitsmaßnahme

Schlieben Sie den Anschluss these Geräts aus Sicherheitsgründen nur an ein Netzwerk an, bei dem keine Gefahr von übermöiger Spannung oder von Stößspannungsstößen besteht.

Einstellen einer IP-Adresse

Beim Anschluss an ein LAN konnen Sie die IP-Adressen des Monitors anhand eines der beiden folgenden Verfahren einstellen. Fragen Sie ihren Netzwerk administrator nach Einzelheiten zur Auswahr der IP-Adresse.

• Zuweisen einer festen IP-Adresse für den Monitor Normalerweise sollenn Sie diesen Verfahren verwenden. Werkseite ist der Monitor allerdings so eingestellt, dass die IP-Adresse automatisch bezogen wird.
• Automatisches Beziehen einer IP-Adresse Wenn das Netzwerk, an das der Monitor angeschlossen ist, über einen DHCP-Server verfügt, können Sie den DHCP-Server automatisch eine IP-Adresse zuweisen setzen. Beachten Sie, dass sich die IP-Adresse in thisem Fall bei jedem Einsatzlen des Monitorsändern kann. Bevor Sie die IP-Adresse festlegen, schlieben Sie das LAN-Kabel an den Monitor an, um den Netzwerkanschluss herzustellen. Schalten Sie den Monitor nach etwa 30 Sekunden ein und behmen Sie dann die gewünschten Einstellungen vor.

Zuweisen einer festen IP-Adresse für den Monitor

1 Rufen Sie mit der Taste MENU das Hauptmenu auf.
2 Wahlen Sie mit den Tasten 12 die Option „Grundeinstellungen" aus und drücken Sie die Taste
3 Wahlen Sie mit den Tasten 12 die Option, Weitere Einstell. "aus und drucken Sie die Taste
4 Wahlen Sie mit den Tasten 12 die Option, IP Address Setup" aus und drücken Sie die Taste
5 Wahlen Sie mit den Tasten 12 die Option, Manual" aus und drücken Sie die Taste.
6 Wahlen Sie mit den Tasten 山 /山 die einzustellende Option unter,IP Address", Player IP Address*, Subnet Mask", Default Gateway", Primary DNS" bzw. Secondary DNS" aus und drucken Sie

• Sie können bei einigen Zusammenhangs- und Player IP Address" nicht eingestehen.

7 Geben Sie in jeder der vier Felder mit den Tasten 日 /日 am Monitor oder mit den Zahlentasten auf der Fernbedienung drei Ziffern (0 bis 255) ein und drucken Sie die Tasteoder die Taste.
8 Stellen Sie den dreistelligen Wert (0 bis 255) für die vier Felder ein und drücken Sie die Taste Wahlen Sie, wie unter Schritt 6 erlautert, mit den Tasten / die nachste einzustellende Option aus und drucken Sie die Taste
9 Nachdem Sie die Werte für alle gewünschten Optionen eingestellt haben, wahlen Sie mit den Tasten / Execute" aus und drücken Sie die Taste

Wahlen Sie „Execute" aus und drücken Sie die Taste .Damit haben Sie die IP-Adresse manuell festgelegt.
Wenn Sie „Cancel" wahlen, gilt wieder die ursprüngliche Einstellung.

Automatisches Beziehen einer IP-Adresse

1 Rufen Sie mit der Taste MENU das Hauptmenu auf.
2 Wahlen Sie mit den Tasten 山 /山 die Option Grundeinstellungen" aus und drucken Sie die Taste
3 Wahlen Sie mit den Tasten 山 /山 die Option, Weitere Einstell. "aus und drucken Sie die Taste 山
4 Wahlen Sie mit den Tasten / die Option, IP Address Setup aus und drücken Sie die Taste
5 Wahlen Sie mit den Tasten 12 die Option "DHCP" aus und drücken Sie die Taste Wahlen Sie, Execute" aus und drücken Sie die Taste . Eine IP-Adresse wird automatisch zugewiesen. Wenn Sie ,Cancel wahlen, wird die Einstellung nicht vorgenommen.

Hinweis

Wurde die IP-Adresse nicht korrekt festgelegt, werden je nach Art des Fehlers folgende Fehlercodes angezeigt.

Fehler 1: Kommunikationsfehler zwischen dem Monitor und einem Zusammenarbeit, wie z. B. dem BKM-FW32/FW50

Fehler 2: Die angegebene IP-Adresse wird bereits für ein anderes Gerät benutzt.

Fehler 3: IP-Adressfehler

Fehler 4: Gateway-Adressfehler

Fehler 5: Fehler in der primären DNS-Adresse

Fehler 6: Fehler in der sekundären DNS-Adresse

Fehler 7: Fehler in der Subnetzmaske

Fehler 8: IP-Adressfehler am Player

Anzeigen der automatisch zugewiesenen IP-Adresse

1 Rufen Sie mit der Taste MENU das Hauptmenu auf.
2 Wahlen Sie mit den Tasten 豆 /豆 die Option Grundeinstellungen" aus und drucken Sie die Taste
3 Wahlen Sie mit den Tasten 12 die Option, Informationen" aus und drücken Sie die Taste

Die zurzeit geltende IP-Adresse wird angezeigt.

Tipp

Wenn eine IP-Adresse nicht richtig übernommen werden kann, wird die vorher übernommene IP-Adresse in „Informationen" und in „Manual" unter „IP Address Setup" gezeigt.

Einstellen der Kommunikationsgeschwindigkeit

1 Rufen Sie mit der Taste MENU das Hauptmenu auf.
2 Wahlen Sie mit den Tasten 12 die Option „Grundeinstellungen" aus und drücken Sie die Taste
3 Wahlen Sie mit den Tasten 12 die Option, Weitere Einstell. "aus und drucken Sie die Taste 出
4 Wahlen Sie mit den Tasten 12 die Option, "Speed Setup" aus und drucken Sie die Taste
5 Wahlen Sie mit den Tasten 12 unter "Auto", "10Mbps Half", "10Mbps Full", "100Mbps Half" und "100Mbps Full" die gewünschte Option für die Kommunikationsgeschwindigkeit aus und drücken Sie die Taste

Wenn Sie „Auto“ wahlen, wird automatisch eine zu Ihrer Netzwerkkonfiguration passende Kommunikationsgeschwindigkeit eingestellt.

6 Wahlen Sie mit den Tasten 山 /山 "Execute" aus und übernehmen Sie durch Betätigener der Taste die Einstellung.

Weitere Informationen

Störungsbehebung

Notieren Sie, wie oft und wie lange die Anzeige rot blinkt.

Wenn sie blinkt

Die Selfdistdiagnosefunktion wurde aktiviert.

1 Überprüfen Sie, wie oft die Anzeige blinkt und wie lange sie nicht blinkt.

Beispiel: Die Anzeige blinkt 2-mal, blinkt 3 Sekunden lang nicht und blinkt erneut 2-mal.

2 Drucken Sie die Taste am Display und den Hauptnetzschalter zum Ausschalten der

Stromversorgung und trennen Sie das Netzkabel ab.

Teilen Sie Ihr hem Handler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Häufigkeit und Intervall).

Wenn sie nicht blinkt

1Gehen Sie nach der folgenden Tabelle vor.
2 Wenn das Problem Dennoch bestehen bleibt, lessen Sie den Monitor von qualifiziertem Fachpersonal reparieren.

Problem Mögliche Abhilfemaßnahmen

Der Netzschalter und die Steuertasten am Monitor Funktionieren nicht.	Überprüfen Sie „Steuerung einst.“ (Seite 24).
Die Stromversorgung wird nicht wieder hergestellt, auch wenn die Taste ↑ auf ON gestellt ist oder die Taste ↓ON an der Fernbedienung auf ON gestellt ist.	Prüfen Sie, ob der Hauptnetzschalter nicht auf „OFF“ gestellt ist. (Seite 9)
Kein Signal wird von dem Anschluss HD-SDI OUT des BKM-FW16 ausgegeben.	Es gibt keine Ausgabe von HD-SDI OUT, wenn these Gerät im Bereitschaftszustand ist oder die Netzversorgung ausgeschaltet ist.
Es wird kein Bild angezeigt.
Es wird kein Bild angezeigt.	Überprüfen Sie die Verbindung zwischen dem angeschlossenen Videogerät und dem Monitor. Überprüfen Sie die Einstellung für „RGB/YUV“ (Seite 26). Wechseln Sie mit der Taste INPUT am Monitor oder mit der Fernbedienung den Eingang (Seite 9, 11).
Der Monitor schaltet sich automatisch aus.	Überprüfen Sie, ob „Timer einstellen“ aktiviert ist (Seite 24). Überprüfen Sie, ob die Funktion „Auto. Ausschalten“ auf „Ein“ gesetzt ist (Seite 25). Überprüfen Sie, ob die Zimmertemperatur über 40 °C liegt.
Die Bildqualität ist schlecht.
Keine Farbe/Bild zu dunkel/Bild zu hell/Farbe fehlerhaft/Bild wird langsam dunkel/ Horizontale Störstreifen erscheinen im Bild	Drücken Sie die Taste PICTURE zum Wahlen des gewürschten „Bild-Modus“ (Seite 11). Stellen Sie die Optionen für „Bild-Modus“ unter den Einstellungen für „Bild/Ton“ ein (Seite 20). Überprüfen Sie den Zustand des Signalkabels. Überprüfen Sie, ob die Zimmertemperatur über 40 °C liegt. Überprüfen Sie die Einstellungen in „ECO-Modus“ (Seite 24)
DerGPCBildschirm ist grün oder violett getont.	Überprüfen Sie, ob die Einstellungen für „RGB/YUV“ falsch sind (Seite 26).

Problem Mögliche Abhilfemaßnahmen
Esistkein Ton zu horender der Tonistverauscht.

Das Bild wird angezeigt, aber es ist kein Ton zu hören.	Überprüfen Sie die Lautstärkeeinstellung.Drücken Sie die Taste auf der Fernbedienung oder +, so dass die Stummschaltungsanzeige nicht mehr am Bildschirm angezeigt wird (Seite 12).Überprüfen Sie die Einstellungen unter „Lautspr.ausgang“ (Seite 24).
Die Fernbedienung Funktioniert nicht.	Überprüfen Sie, ob die Batterien polaritätsrichtig eingelegt sind, oder tauschen Sie die Batterien aus.Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor.Achten Sie daraufuf, dass sich vor dem Fernbedienungssensor keine Hindernisse befinden.Überprüfen Sie „Steuerung einst.“ (Seite 24).Überprüfen Sie, ob ein Kabel an die Buchse CONTROL S IN angeschlossen ist (BKM-FW21 nicht mitgeliefert). Die Fernbedienung kann nicht verwendet werden, solange der Monitor über eine CONTROL S-Verbindung gesteuert wird.Leuchtstoffrähren können die Funktion der Fernbedienung stären.Schalten Sie solche Röhren aus.
Eine Verbindung zum Netzwerk kann nicht hergestellt werden.	Steen Sie den Kabelstecker fest in den Netzwerkanschluss (BKM-FW32/FW50, nicht mitgeliefert).Überprüfen Sie die Netzwerkeinstellungen für den PC.Setzen Sie alle Einstellungen über die Option „Alle zusücksetzen“ im Einstellmenü „Grundeinstellungen“ auf die Standardeinstellungen zurück und nehmen Sie dann ernut geeignete Einstellungen für das Netzwerk vor.

Diagramm der Eingangssignale

PC-Signale

	Auflösung	Horizontal -frequenz (kHz)	Vertical-frequenz (Hz)
1	VGA a)-1 (VGA 350) 31,5 70
2	640 × 480@60 Hz 31,5 60
3	Mac b) 13 Zoll 35,0 67
4	VGA (VGA TEXT) 31,5 70
5	800 × 600@60 Hz (VESA c) STD)	37,9	60
6	Mac 16 Zoll 49,7 75
7	1024 × 768@60 Hz (VESA STD)	48,4	60
8	1024 × 768@75 Hz (VESA STD)	60,0	75
9	1024 × 768@85 Hz (VESA STD)	68,7	85
10	1152 × 864@75 Hz (VESA STD)	67,5 75
11	Mac 21 Zoll 68,7		75
12	1280 × 960@60 Hz (VESA STD)	60,0 60
13	1280 × 1024@60 Hz (VESA STD)	64,0 60
14	1600 × 1200@60 Hz (VESA STD)*	75,0 60
15	848 × 480@60 Hz (CVT d)	29,8	60
16	848 × 480@75 Hz (CVT)	37,7	75
17	848 × 480@85 Hz (CVT)	43,0	85
18	1280 × 720@60 Hz (CVT)	44,8 60
19	1280 × 768@60 Hz (CVT)	47,8 60
20	1280 × 768@75 Hz (CVT)	60,3 75
21	1280 × 960@60 Hz (CVT)	59,7 60
22	1360 × 768@60 Hz (CVT)	47,7 60
23	800 × 600@60 Hz (CVT)	37,4	60
24	1024 × 768@60 Hz (CVT)	47,8 60
25	1280 × 1024@60 Hz (CVT)	63,7 60
26	1400 × 1050@60 Hz (CVT)*	65,3 60
27	1600 × 1200@60 Hz (CVT)*	74,5 60
28	1920 × 1080@60 Hz	66,6 60
29	1920 × 1200@60 Hz	74,0 60

Fernseh-/Videosignale

a) VGA ist ein eingetragenes Markenzeichen der International Business Machines Corporation, USA.
b) Macintosh ist ein Markenzeichen der Apple Inc., eingetragen in den USA und anderen Ländern.
c) VESA ist ein eingetragenes Markenzeichen der Video Electronics Standards Association.
d) VESA Coordinated Video Timing

Hinweise

• Speisen Sie bei HDTV-Signalen das dreistufige Synchronisationssignal über den 2. Stift des Anschlusses HD15 (RGB/COMPONENT) IN ein.
• Wenn die Farben beim Einspeisen von DVD-Signalen in den Monitor zu hell sind, korrigieren Sie die Einstellung von „Chrominanz“ unter „Bild/Ton“.
• Wenn die Phase neu eingestellt wird, wird die Auflösung reduziert.
• Bei Signalen vom Macintosh-Computer kann nicht gewährleistet werden, dass der digitale RGB-Eingang erkannt wird.
• Sie können nicht das mit * markierte Signal in DVI IN einspeisen.

Anzeigen zum Engangssignal und zum Monitorstatus auf dem Bildschirm

Bildschirmanzeigen	Bedeutung
640 × 480 / 60 (Beispiel)	Das ausgewählte Eingangssignal ist ein PC-Signal.
480 / 60I (Beispiel) Bei dem ausgewählten Eingangssignal handelt es sich um ein Farbdifferenzvideosignal.
Signal nicht unterstützt	Das ausgewählte Eingangssignal wird nicht unterstützt.
Kein Signal Es ist kein	Eingangssignal vorhanden.
HD15 Der HD15-Eingang ist ausgehalten. „RGB/YUV“ ist auf „Automatisch“ gesetzt.
HD15 RGB Der HD15-Eingang ist ausgehalten. „RGB/YUV“ ist auf „RGB“ gesetzt.
HD15 Component Der HD15-Eingang ist ausgehalten. „RGB/YUV“ ist auf „YUV“ gesetzt.
DVI Als Eingangssignal ist DVI ausgehalten.
Option Die Option Einlagen ist gewählt. „RGB/YUV“ ist auf „Automatisch“ gesetzt.
Option RGB Das analoge RGB-Signal vom Option-Eingang ist ausgehalten.
Option Component Das Farbdifferenzsignal vom Option-Eingang ist ausgehalten.
Option HDMI 1/Option HDMI 2	Das HDMI 1- oder HDMI 2-Signal vom Option-Eingang ist ausgehalten.
Option HD SDI Das HD SDI-Signal vom Option-Eingang ist ausgehalten.

Technische Daten

Bildverarbeitung

Bildschirmsystem LCD-Bildschirm mit a-Si-TFT-Aktivmatrix

Anzeigcaufösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)

Abstrate 13,5 MHz bis 162 MHz

Eingangssignal Siche Seite 33.

PixelgroBe 0,4845 (horizontal) × 0 ,4845 (vertical) mm

BildgroBe 930 (horizontal) × 523 (vertical) mm

Bildschirmgro 42 Zoll, Diagonale 1.067 mm

Eingänge und Ausgänge

CONTROL S Minibuchse (× 1)

REMOTE D-Sub, 9-polig (weiblich) (× 1) (RS-232C)

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT) IN

D-Sub, 15-polig (weiblich) (× 1) (Siehe Scite 36.)

AUDIO IN

Stereominibuchse (× 1)

500mV effektiver Mittelwert, hohe Impedanz

DVI DVI IN

(Konform mit der DVI-Spezifikation Rev.1.0)

AUDIO IN

Stercominibuchse (× 1)

500mV effektiver Mittelwert, hohe Impedanz

SPEAKER Laatsprecherausgang (L/R)

6 Ohm 7 W + 7 W

Allgemeines

Betriebsspannung

100 bis 240V Wechselstrom, 50 / 60Hz 1,7 A (max.)

Leistungsaufnahme

160 W (max.)

Betriebsbedingungen

Temperatur: 0^ bis 40^

Luftfeuchtigkeit: 20% bis 90% (nicht kondensierend)

Lager-/Transportbedingungen

Temperatur: -10^ to +40^

Luftfeuchtigkeit: 20% bis 90% (nicht kondensierend)

Abmessungen 972,1× 565,1× 125mm

972,1×613,6×242mm

(einschließlich optionaler Ständer)

(B/H/T, ohne vorstehende Teile)

Gewicht ca. 25,5kg

ca. 29kg

(einschließlich optionaler Ständer)

Mitgeliefertes Zubehör

Netzkabel (1)

Netzsteckerhalter (2)

Kabelhalter (9)

Fernbedienung RM-FW002 (1)

R6-Manganbatterien der GroBe AA (2)

Bedienungsanleitung (1)

Sonderzubehör

Tischständer SU-S01

Lautsprecher SS-SPG02

Zusatzadapter zur Systemerweiterung, BKM-FW-Serie

Sicherheitsbestimmungen

UL 60950-1, CSA Nr. 60950-1-03 (c-UL), FCC Klasse B, IC Klasse B, EN 60950-1 (NEMKO), CE, C-Tiel

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Stiftbelegung

HD15 RGB/COMPONENT (D-Sub, 15 polig)

Stift-Nr. Signal
1 Video signal Rot oder C R/PR
2 Video signal Grün oder Y
3 Video signal Blau oder C B/PR
4	M a s
5	M a s
6	M a s
7	M a s
8	M a s
9 Nicht verwendet
10 Masse
11 Masse
12 SDA
13 Horizontales	Synchronisations- oder FBAS-Videosignal (als Synchronisationssignal)
14 Vertikales Synchronisationssignal
15 SCL

Hinweis

Bei Farbdifferenzsignalen durfen Sie keine

Synchronisationsignale an den Polen 13 und 14 einspeisen.

Andernfalls wird das Bild möglicherweise nicht einwandfrei angezeigt.

s	e
s	e
s	e
s	e
s	e

Index

Numerische Einträge

4:3 13, 23

A

ACIN,Buchse9,17

Allezurücksetzen19,28

Anwender 20, 21

AUDIO IN, Buchsc 10

AUDIO, Buchse 10

Ausgabeformat 22

Auto. ausschalten 25

Auto.Gerat ausschalt.27

Autom. Bildeinst 25

Autom. einstellen 23

Autom. Monitor cin 27

B

Balance 21

Bild-/Toneinstellungen 19, 20

Bild-Modus 19, 20

Bildmodus einstellen 19, 20

Bildschirm einstellen 19, 23

Bildschirmeinstellungen 19, 22

Bildschirmschoner 26

Bildschärfe 20

Breitbildmodus 13

Breitbildmodus, Taste 11, 13

Brillant 20

C

Chrominanz 20

CineMotion 20

CONTROL S OUT, Buchsc 9

Cursor, Taste 9

D

DISPLAY, Taste 12

DVI IN, Anschluss 10

DVI, Anschluss 10

DVI, Taste 11

Dynamisch 21

E

ECO-Modus 19,24

Ein/Aus-Timer 24

Ein/Bereitschaft, Anzeige 7

Eingabe,Taste9,11

Eingangssignal 33

Einschalten-Tast

Einschaltverzöger. 27

F

Farbtemperatur 21

Fenster 22

Fernbedienungssensor 7

Fliesen 22

G

Gamma-Korrektur 20

Grundeinstellungen 19, 24

H

H. Gröbe 23

H. Position 23

Hauptnetzschalter 9

Helligeitsverständlung 21

Ht.Grd.Licht 20

Hohen 21

1

ID MODE, Tasten 12, 14

Indexnummer 12, 14, 24

Informationen 19, 27

INPUT, Taste 9

IP Address Setup 27

K

Kabelhalter 18

Konferenz 20

Kontrast 20

Kontrast, Taste 12

L

Laatspr.ausgang 19,24

Lautstärke,Tasten9,12

LED22

M

MENU,Taste9,11

Menuposition 26

OPTION-Anschlussbereich 10

Original 13,23

Overscan 25

P

Pfeil, Taste 11

Phase 23

PICTURE, Taste 11

Pitch 23

Position 22

R

Raumklang 21

Rauschvermind. 20

REMOTE, Anschluss 9

return, Taste 9

RGB Signal 26

RGB/YUV 26

S

Seitenverhältnis 19,23

SPEAKER, Buchse 9

Speed Setup 27

Sprache 19, 24

Standard 20, 21

STANDBY, Taste 12

Statusanzeige 19,24

Steuerung 25

Steuerung einst. 24

Stummschaltung, Taste 12

Sync-Modus 26

T

Tiefen 21

Timer einstellen 19, 24

Ton-Modus 19, 21

Tonmodus einstellen. 19, 21

U

Uhr einstellen 24

Uhrzeitanzeige 24

V

V. Gröbe 23

V. Position 23

Voll 13,23

Voll 13,23

Voll 2 13, 23

W

WeitereEinstell.19,24

Wide-Zoom 13, 23

Z

Zoom 13, 23

Zurücksetzen 21, 23

ADVERTENCIA
