사용 설명서 LMD-232W SONY

화재나 감진 위험을 방지하려면 장치가 불기나 습기에 노출되지 않도록 하십시오.

장치 내부에는 고압이 사용되므로 위험합니다. 절대 본체를 열지 마십시오. 자격 있는 전문 정비 요원만 서비스를 실시해야 합니다.

경고(LMD-322W만 해당)

이 장치는 접지되어야만 합니다.

이 기기는 업무용으로 전자과적합등록을 한 기기이 오니 판매자 또는 사용자는 이 점을 주의하시기 바라며 만약 잘못 판매 또는 구입하였을 때에는 가정용으로 교환하시기 바랍니다.

전원 연결에 대한 경고(LMD-322W만 해당)

현지 공급 전원에 맞는 규격 전원 코드를 사용하십시오.

목차

주의 사항 4

안전 4

LCD 화면 취급 방법 4

형광 튜브 4

유지 보수 4

기기 주위의 공간 확보(LMD-322W의 경우)..4

특징 5

부품 및 제어부 위치와 기능 6

LMD-152/172W/232W/212 6

전면/하단 패널 6

후면 패널 6

LMD-322W 6

전면/하단 패널 6

후면 패널 7

AC 전원 코드 연결 7

사양 7

치수 i

본 설명서에 대해

본 설명서의 지침은 다음 다섯가지 모델에 적용됩니다.

• LMD-152
• LMD-172W
• LMD-232W
• LMD-212
• LMD-322W

사양상의 차이점은 본문에 명확히 표시됩니다.

주의 사항

안전

• 작동 전압, 소비 전력 등이 표시된 명판은 뒷면에 부착되어 있습니다.
• 단단한 물체나 액체가 본체에 떨어진 경우 기기에서 전원을 분리하고 자격이 있는 기술자에게 점검을 받으 후에 사용하십시오.
• 며칠 이상 사용하지 않는 경우 기기의 전원 케이블을 콘센트에서 분리하십시오.
• 전원을 분리하려면 AC 전원 코드의 플러그를 잡고 빼내십시오. 코드를 잡고 당기지 마십시오.
• 전원 콘센트는 기기에 가까운 곳에 있고 쉽게 접근할 수 있어야 합니다.

LCD 화면 취급 방법

• LCD 화면에 밝거나 어두운 점(빨강, 파랑 또는 녹색)이 나타날 수 있습니다. 이는 고장이 아닙니다. LCD 화면은 고도의 정밀 기술을 사용하여 이미지 요소를 99.99% 이상 재현합니다. 하지만 일부 이미지 요소가 일시적으로 나타나지 않을 수 있습니다.
• LCD 화면을 직사광선에 오랫동안 노출시킬 경우 손상될 수 있습니다. 기기를 창문 근처에 둘 경우 주의하시기 바랍니다.
• LCD 모니터의 화면을 누르거나 굵지 마십시오. LCD 모니터 화면 위에 무거운 물건을 놓지 마십시오. 화면의 균일성이 손상될 수 있습니다.
• 추운 곳에서 기기를 사용하는 경우 화면에 수평선 또는 잔상이 나타날 수 있습니다. 이는 고장이 아닙니다. 모니터의 온도가 올라가면 정상으로 돌아 옵니다.
  -오랫동안 같은 정지 이미지를 표시할 경우 잔상이 나타날 수 있습니다. 잔상은 시간이 지나면 사라집니다.
• 작동 시 화변과 본체의 온도가 높아집니다. 이는 고장이 아닙니다.

형광 튜브

이 기기에는 특수하게 설계된 형광 튜브가 조명용으로 내장되어 있습니다. LCD 화면이 어두워지거나 불안정하거나켜지지 않는 경우 Sony 대리점에 문의 하십시오.

유지 보수

청소하기 전에

AC 콘센트에서 AC 전원 코드를 뽑으십시오.

모니터 화면을 청소할 때

모니터 화변의 표면은 빛의 반사를 줄이도록 특수 처리되어 있습니다.

잘못 다루면 모니터의 성능이 저하될 수 있으므로 다음과 같이 주의하십시오.

• 청소용 천이나 유리 청소용 친과 같이 부드러운 친으로 가 Bound게 화면을 닦습니다.
• 찌든 떼는 물을 조금 적신 청소용 천이나 유리 청소용 천과 같이 부드리운 천으로 제거합니다.
• 알코올, 벤젠 또는 시녀, 산성, 알칼리성 또는 연마성 세제, 화학 약품이 처리된 청소용 천 등은 화면 표면을 손상시키므로 질데 사용하지 마십시오.

본체를 청소할 때

• 부드럽고 마른 천으로 가법계 본체를 칭소합니다. 찌든 때는 중성 세제액을 적신 천으로 제거한 후 부드럽고 마른 천으로 담아냅니다.
• 알코올, 벤젠, 시너 또는 살충제를 사용하면 본체의 마감이 손상되거나 본체의 표식이 지워질 수 있습니다. 이러한 화학 용품은 사용하지 마십시오.
• 착색된 천으로 본체를 문지르먼 본체가 궁힐 수 있습니다.
• 장기간 본체에 고무 또는 비닐 수지 제품이 당으면 본체의 마감이 손상되거나 코팅이 멋겨질 수 있습니다.

기기 주위의 공간 확보(LMD-322W의 경우)

내부에 열이 응축되는 것을 방지하려면 아래 그림에서 표시된 것보다 넓은 공간을 확보하십시오.

전면

15 15

단위: cm

측면

단위: cm

참고

• LCD 모니터에는 냉각 팬이 내장되어 있습니다. "FAN ERROR(MEU)" 또는 "FAN ERROR(LMD)" 가 화면에 표시되면 전원을 끌고 Sony 공인 대리점으로 문의하십시오.
• 컴퓨터 신호가 입력될 때 눈이 오는 듯한 화상이 나타나면 수직 재생륜 값을 변경하십시오.
• 실온의 변화에 따라 본체가 확데 또는 수축되므로 가끔 소음이 발생할 수 있습니다. 이것은 고장이 아닙니다.
• LCD 모니터는 MEU-WX2와 함께 사용되도록 더자인되었습니다.
• 정기적으로 LCD 모니터의 뒷 커버 부분을 칭소하십시오. 뒷 커버에 쌓인 먼지로 인해 LCD 모니터 세트의 냉각 시스템에 문제가 발생할 수도 있습니다.
• 낮은 온도에서 모니터를 켜면 전체 화면의 밝기가 안정화될 때까지 약1시간 정도 예열 시간이 필요할 수 있습니다(LMD-212만 해당).

특징

LMD-172W는 17-인치이며, LMD-232W는 23-인치, LMD-322W는 32-인치 와이드 스크린 LCD 모니터이고, LMD-152는 15-인치, LMD-212는 21-인치 4:3 LCD 모니터입니다.

고휘도 LCD 패널

고휘도, 고대비, 빠른 응답 속도 및 넓은 시야각 기술이 체택된 모니터는 다양한 조명 조건에서 사용할 수 있습니다.

랙 설치 모니터(LMD-152, LMD-172W 및 LMD-212만 해당)

LMD-152/172W/212는 각각의 MB-524, MB-522A 또는 MB-523 설치 브라켓(선택사양)을 사용하여 표준 19인치 략에 설치할 수 있습니다. 복잡한 OB(외부 방송 제작) 차량 등 공간 활용이 중요한 곳에서는 매우 요긴합니다.

경사도 조절 기능이 있는 모니터 스탠드(선택 사양)

LMD-152/172W/232W/212는 SU-558 모니터 스텐드 (선택 사양)에 설치할 수 있으며, LMD-322W는 SU-559 플로어 스텐드(선택 사양)에 설치할 수 있습니다. SU-558 모니터 스텐드에는 경사 및 높이 조절 기능이 있기 때문에 디스플레이 화면 높이를 다른 기기에 맞추어 조정할 수 있습니다.

경량의 슬림형 디자인

경량의 슬림형 디자인은 OB 차량의 하중과 설치 공간을 줄여 줍니다.

3색 탈리 랼프(LMD-322W 제외)

3색(빨강, 녹색, 노랑)의 탈리 래프를 통해 각 입력 화상을 모니터링하여 방송 모드를 확인할 수 있습니다.

부품 및 제어부 위치와 기능

LMD-152/172W/232W/212

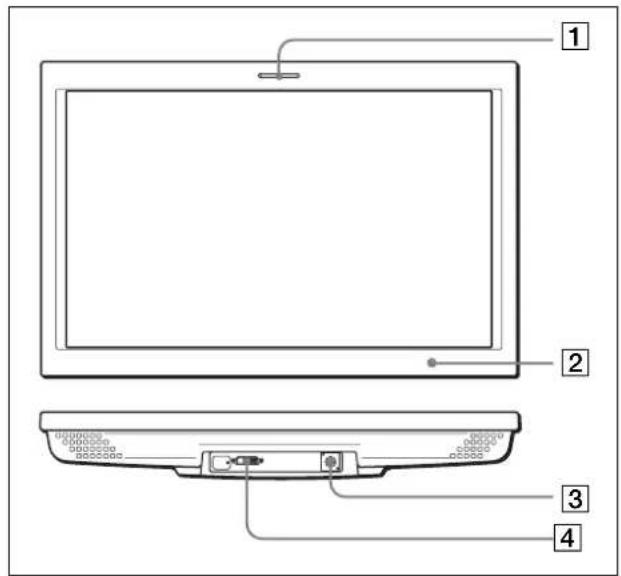

전면/하단 패널

탈리 랼프의 색을 통해 모니터의 상태를 확인할 수 있습니다.

탈리 랼프는 입력 신호에 따라 빨강, 녹색 또는 노 란색으로 커집니다.

2POWER 표시등

절전 모드인 경우 표시등이 노란색으로 커집니다. 전원을 커면 표시등이 약 15초동안 호박색으로 커说了가 녹색으로 바 ruled니다. 표시등이 녹색으로 바편 직후 화면에 화상이 표시됩니다.

3DC IN 책

제공된 케이블로 16.5V DC 또는 12V DC(LMD-152/172W만 해당)를 공급합니다.

참고

DC 전원은 MEU-WX2 다중 포맷 엔진 유니트에서 제공해야 합니다.

4DISPLAY SIGNAL IN 커넥터

DVI 1.0-호환 VGA, XGA(LMD-152/212) 또는 WXGA (LMD-172W/232W) 신호를 입력 받을 수 있습니다.

참고

케이블을 연결하기 전에 전원을 끄십시오.

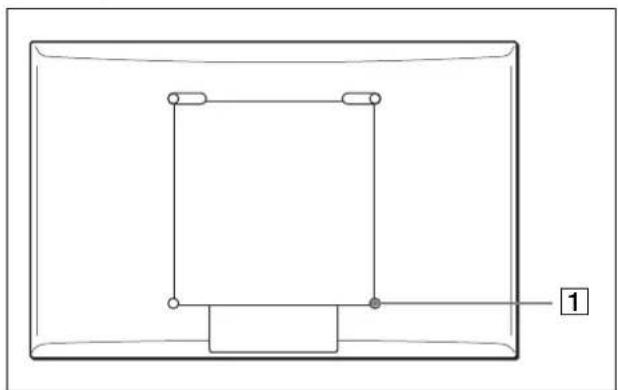

후면 패널

모니티 스텐드(선택사양)SU-558을 설치하는 위치입니다.

LMD-322W

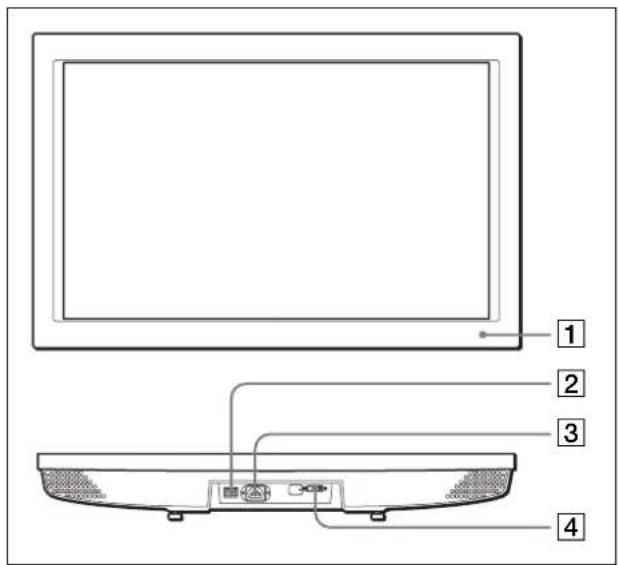

전면/하단 패널

1 2 3 4

1 POWER 표시등

절전 모드인 경우 표시등이 노란색으로 켜집니다. 전원을 켜면 표시등이 약 15초 동안 호박색으로 켜졌다가 녹색으로 바꿔니다. 표시등이 녹색으로 바quin 직후 화면에 화상이 표시됩니다.

2POWER 스위치

디스플레이의 메인 전원을 켜거나 끄려면 누르십 시오. 메인 전원을 켜면 모니터에 전원이 공급되고 POWER 표시등이 켜집니다.

3 AC IN 소켓

제공된 AC 전원 코드를 연결합니다.

4DISPLAY SIGNAL IN 커넥터

DVI 1.0-호환 VGA 또는 WXGA 신호를 입력 받을 수 있습니다.

참고

케이블을 연결하기 전에 전원을 끄십시오.

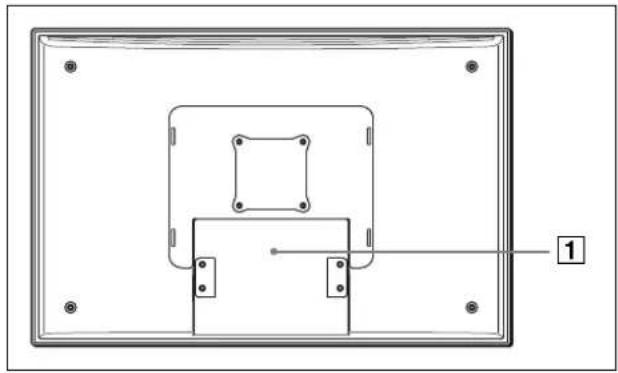

후면 패널

플로어 스탠드 SU-559(선택 사양)를 설치하는 위치입니다.

AC 전원 코드 연결

1 모니터 하단의 AC IN 소켓에 AC 전원 코드를 연결합니다. 그런 다음 AC 전원 코드에 AC 폴러그 홀더(제공됨)를 부착하십시오.

AC IN 소嘀 키버 AC 전원 코트 AC 플리그 올디

2 AC IN 소켓 키버에 연결될 때까지 AC 플러그 홀더를 코드 쪽으로 뿐어 넣으십시오.

AC IN 소켓 키비

AC 전원 코드 분리

AC 플리그 홀더를 눌리 푸 뒤 플리그를 잡고 AC 전원 코드를 빼내십시오.

사양

화상 성능

LMD-152

LCD 페널 a-Si TFT 액티브 매트릭스

화면 크기 15 인치

$$ 3 0 4 \times 2 2 8 \times 3 8 0 \mathrm{mm} (\text {너비 / 높이 / 대각선}) $$

해상도 1024 ×768 화소

픽센 효율 99.99%

시야각 85°/85°/85°/85°(일반)

$$ (\text {위 / 아래 / 원쪽 / 오른쪽 대비 10:1}) $$

화면 비율 4:3

색상수 16,770,000

LMD-172W

LCD 패널 a-Si TFT 액티브 매트릭스

화면 크기 17 인치

$$ 3 6 4 \times 2 1 8 \times 4 2 4 \mathrm{mm} (\text {너비 / 높이 / 대각선}) $$

해상도 1280 ×768 화소

픽셀 효율 99.99%

시야각 85°/85°/85°/85°(일반)

$$ (\text {위 / 아래 / 원쪽 / 오른쪽 대비 10:1}) $$

화면 비율 15:9

색상수 16,770,000

LMD-232W

LCD 패널 a-Si TFT 액티브 매트릭스

화면 크기 23 인치

$$ 5 0 1 \times 3 0 1 \times 5 8 4 \mathrm{mm} (\text {너비/높이/대각선}) $$

해상도 1280 ×768 화소

픽센 효율 99.99%

시야각 85°/85°/85°/85°(일반)

$$ (위 / 아 레 / 왼 쪽 / 오 린 쪽 대 비 1 0: 1) $$

화면 비율 15:9

색상수 16,770,000

LMD-212

LCD 패널 a-Si TFT 엑티브 매트릭스

화상크기 21 인치

$$ 4 3 0 \times 3 2 3 \times 5 3 8 \mathrm{mm} (\text {너비/높이/대각선}) $$

혜상도 1024 ×768 화소

픽센 효율 99.99%

시야각 85°/85°/85°/85°(일반)

$$ (\text {위 / 아래 / 원쪽 / 오른쪽 대비 10:1}) $$

화면 비율 4:3

색상수 16,770,000

LMD-322W

LCD 패널 a-Si TFT 액티브 매트릭스

화상크기 32 인치

$$ 6 8 7 \times 4 1 2 \times 8 0 2 \mathrm{mm} (\text {너비/높이/대각선}) $$

해상도 1280 ×768 화소

픽셀 효율 99.99%

시야각 85°/85°/85°/85°(일반)

$$ (\text {위 / 아래 / 원쪽 / 오른쪽 대비 10:1}) $$

화면 비율 15:9

색상수 16,770,000

입력

공급 전원 LMD-152: 12/16.5 V DC, 2.4/1.7A

LMD-172W: 12/16.5V DC, 4.4/3.0A

LMD-232W: 16.5V DC, 3.9A

LMD-212: 16.5V DC, 5.1A

LMD-322W: 100-240V AC, 50/60Hz,

1.2A - 0.6A

소비 전력 LMD-152: 29W

LMD-172W: 53W

LMD-232W: 65W

LMD-212: 84W

LMD-322W: 120W

최대 유입 전류

LMD-322W:

(1)전원 ON,전류 검사 방식:

76A(240V)

(2) 핫 스위칭 유입 전류, 유럽 표준

EN55103-1에 따라 측정:

73A(230V)

작동 환경 온도: 0-35 °C

권장 온도:20-30°C

습도: 30-80%(비액화)

압력:700-1,060hPa

운반 및 보관 환경

온도: -10-40°C

습도: 0-80%

압력: 700-1,060hPa

치수(너비/높이/대각선)

LMD-152: 약 379×297×70mm

LMD-172W: 약 441×294×76mm

LMD-232W: 약 563×372×78mm

LMD-212: 약 515×409×81mm

자세한 내용은 i-v 페이지의 "치수"를 참조하십시오.

중량 LMD-152: 약 4.0kg

LMD-172W: 약 4.8kg

LMD-232W: 약 6.4kg

LMD-212: 약 6.7kg

LMD-322W: 약 17.6kg

기본 제공 액세서리

디스플레이 전용 코드(1)

(LMD-152/172W/232W/212: SONY,

1-827-952-XX)

(LMD-322W: SONY, 1-829-699-XX)

AC 전원 코드(1)(LMD-322W만 해당)

AC 플러그 훔더(1)(LMD-322W만

해당)

보증서(1)

취급 설명서(1)

선택사양 모니터 스탠드 SU-558

(LMD-152/172W/232W/212만 해당)

플로어 스텐드 SU-559

(LMD-322W만 해당)

설치 브라켓 MB-522A

(LMD-172W만 해당)

설치 브라켓 MB-523

(LMD-212만 해당)

설치 브라켓 MB-524

(LMD-152만 해당)

디스플레이 IF 케이블 SMF-600

(10m)

디자인 및 사양은 예고 없이 변경될 수 있습니다.

寸法図 /Dimensions/ Dimensions/ Abmessungen/ Dimensiones/ Dimensioni/尺寸 尺寸 치수

LMD-152

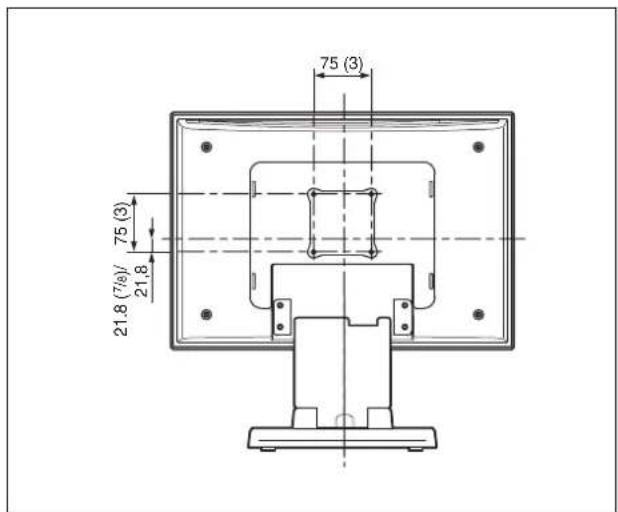

背面圖（不含装置外殼）/후면 (장식 커버 미포함)

75 (3) 75 (3) 21.8 (7/8)/ 21.8

单位: mm/Unit: mm (inches)/Unité: mm (pouces)/ Einheit: mm/Unidad: mm (pulgadas)/Unità: mm/単位: 毫米 單位: 公毫 단위: mm
