MRx Mk1 - スピーカー Ruark Audio - 無料のユーザーマニュアル
デバイスのマニュアルを無料で見つける MRx Mk1 Ruark Audio PDF形式.
| 製品タイプ | 接続ワイヤレススピーカー |
| ブランド | Ruark Audio |
| モデル | MRx Mk1 |
| スタンド含む寸法（横置き） | 300 x 180 x 180 mm |
| 重量 | 3.4 kg |
| 電源 | ACアダプター 100-240V AC, 50-60Hz, 出力 14V DC, 2A |
| 標準消費電力 | 10-12 W |
| 最大消費電力 | 28 W |
| 待機消費電力 | 1.8 W |
| スピーカーユニット | 75mmネオジムマグネットドライバーx2 |
| 定格出力 | 16 W |
| ネットワーク接続 | Wi-Fi 802.11b/g/n (WEP/WPA/WPA2), Ethernet RJ45 |
| Bluetooth | Bluetooth aptX, SBC, AAC, A2DP |
| 補助入力 | 3.5mmアナログ/光複合ジャック |
| USBポート | FAT32フォーマットのUSBメモリ用 |
| 対応オーディオ形式 | MP3, WMA, AAC, FLAC, WAV |
| ストリーミングサービス | Spotify Connect, Amazon Music, Deezer, TIDAL |
| インターネットラジオ | 対応（UNDOKアプリ使用） |
| マルチルーム | グループあたり最大5台 |
| 壁掛け設置 | 縦置き・横置き対応 |
| お手入れ | 軽く湿らせた糸くずの出ない布；溶剤やワックスは避けてください。 |
| 動作温度 | 5°C～40°C |
| 保証 | 標準2年間、登録後3年間 |
| 修理について | 開封しないでください；資格のある専門家に連絡してください。 |
よくある質問 - MRx Mk1 Ruark Audio
ユーザーの質問 MRx Mk1 Ruark Audio
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スピーカー 無料でPDF形式で！マニュアルを見つける MRx Mk1 - Ruark Audio 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 MRx Mk1 ブランド Ruark Audio.
使用説明書 MRx Mk1 Ruark Audio

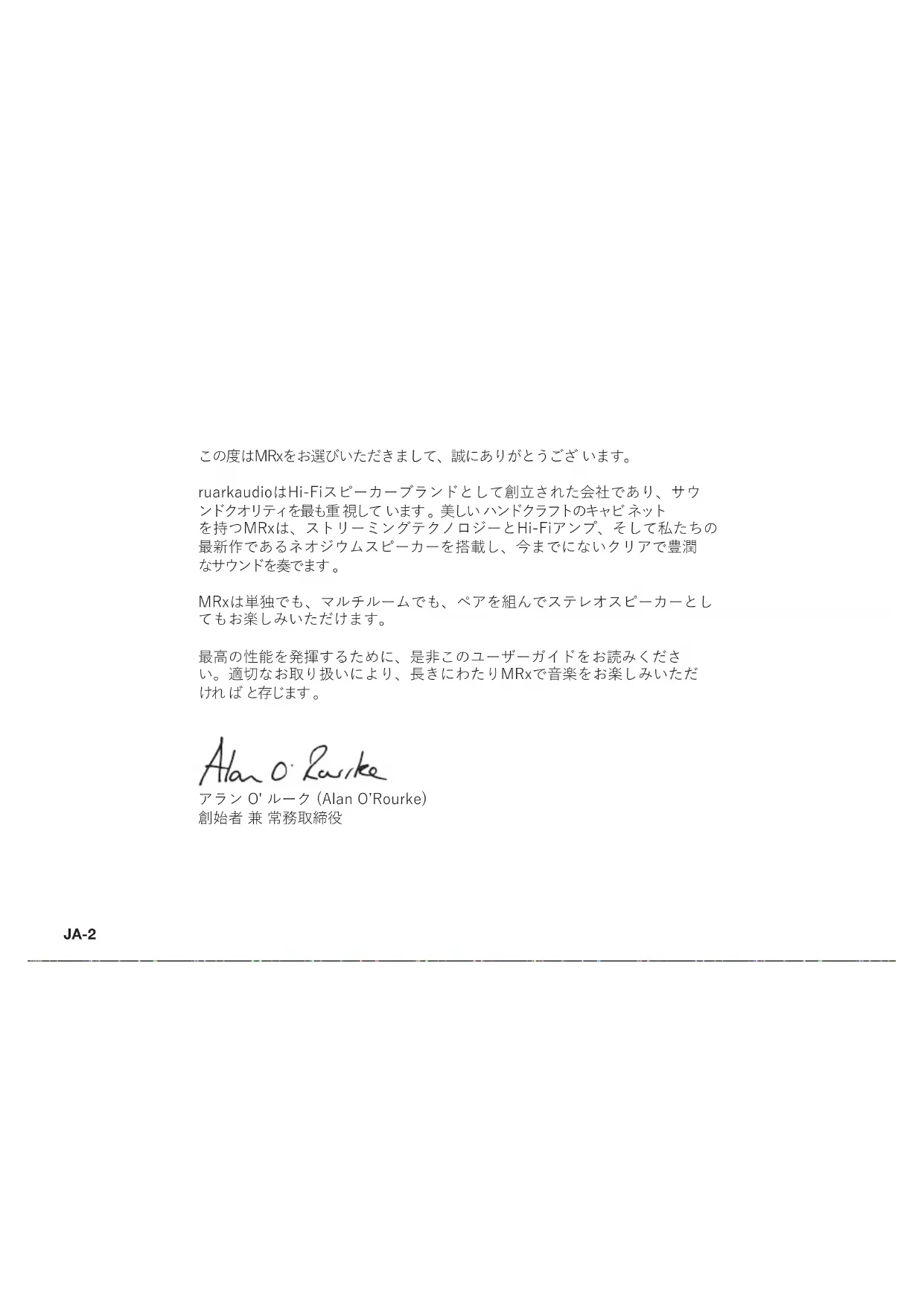

この度はMRxをお選びいただきまして、誠にありがとうございます。
ruarkaudioはHi-Fiスピーカーブランドとして創立された会社であり、サウンドクオリティを最も重視しています。美しいハンドクラフトのキャビネットを持つMRxは、ストリーミングテクノロジーとHi-Fiアンプ、そして私たちの最新作であるネオジウムスピーカーを搭載し、今までにないクリアで豊潤なサウンドを奏でます。
MRxは単独でも、マルチルームでも、ペアを組んでステレオスピーカーとしてもお楽しみいただけます。
最高の性能を発揮するために、是非このユーザーガイドをお読みください。適切なお取り扱いにより、長きにわたりMRxで音楽をお楽しみいただければと存じます。
Alan O. Raurke
アラン O' ルーク (Alan O'Rourke)
創始者 兼 常務取締役

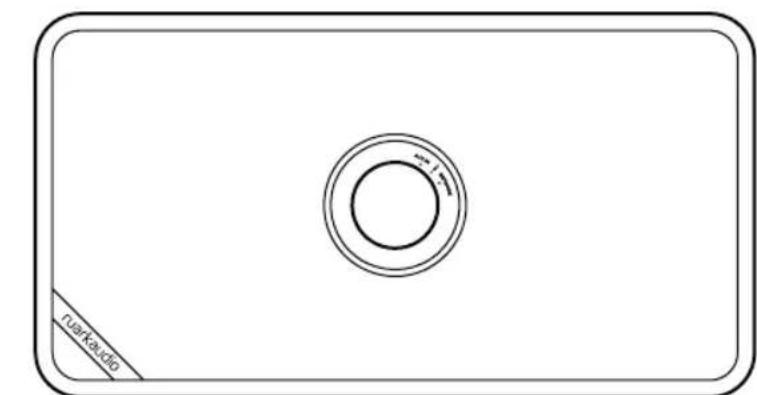

同梱物
下記の同梱物がすべて揃っていることをご確認ください。
同梱物が無い場合には、株式会社Delfin Japan カスタマーサポートまでご連絡ください。
- MRx wireless speaker (本体)
- ACアダプター
- 電源アダプター（日本用アダプター付き）
- デジタル入力変換アダプター(オプティカル)
- ユーザーガイド
- スタンド
可能であればカートンボックスや
梱包材の保管をお勧めします。

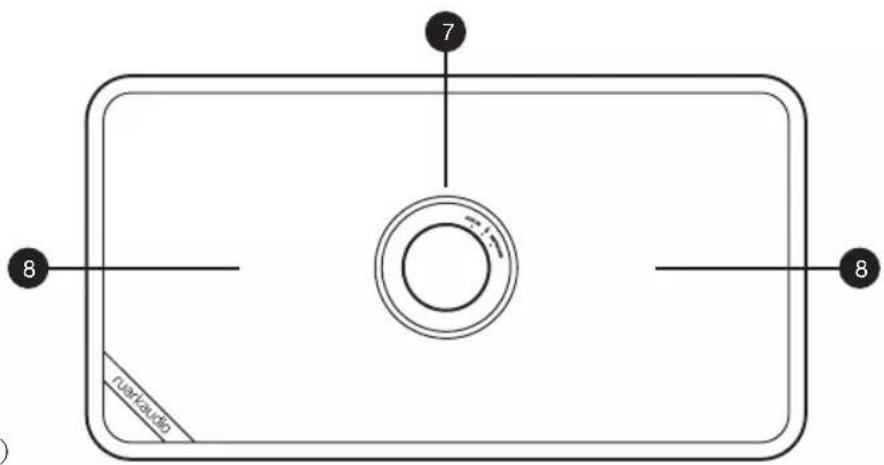

- Rotoダイヤルコントロール

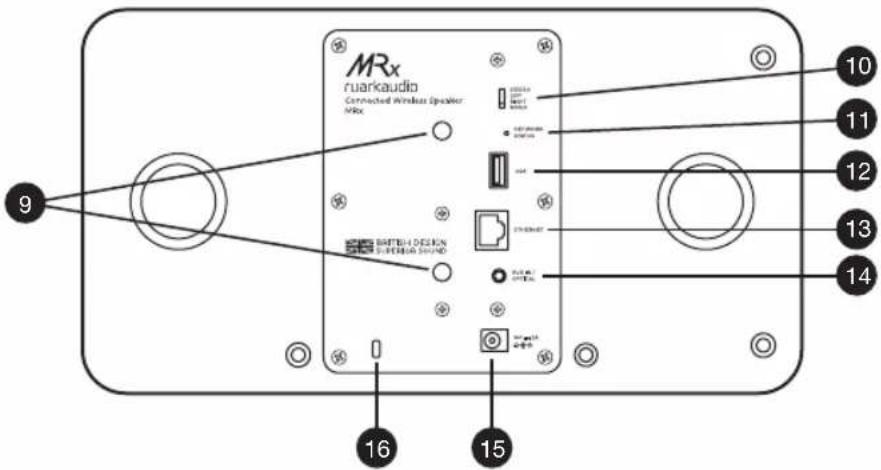

8.3.5インチ ネオジウムスピーカー - 壁掛け金具用ネジ穴 (1/4-20 UNC)
- ステレオモードセレクトボタン
- ネットワーク表示LED
- USB
- Ethernetネットワーク端子
- アナログ・デジタル（オプティカル） 兼用入力端子（ステレオミニジャック）
- 電源端子(14V 2A)
- セキュリティスロット

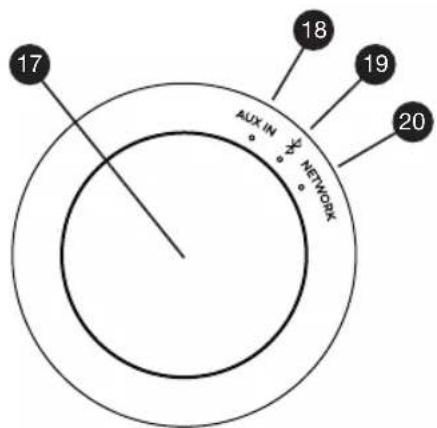

コントロール
- Rotoダイヤル
回す: 音量調節
押す: ソース選択、電源オン
LEDが消灯するまで長押し（約1秒）すると、スタンバイモードになります。
3つの表示LEDが点灯するまで長押し（約4
秒)すると、セットアップモードになります。
- AUX(外部)入力LED
- BLUETOOTH(ブルートゥース)入力LED
- NETWORK(ネットワーク)LED
表示LED
フロントパネル
全て点灯 電源オン
順番に点滅 セットアップモード
全て点滅 ソフトウェアアップデート
AUX IN(外部入力)
黄色 Aux(外部)入力モード
BLUETOOTH
青色 デバイスに接続中
青点滅 ペアリングモード
NETWORK
緑色 ネットワークモード
緑点滅 ネットワークに接続中
赤色 ネットワーク接続なし
NETWORK接続状態（本体背面）
綠色 接統済
綠点滅 接続中
赤点滅 ネットワークエラー
赤色 ネットワーク接続なし
セットアップ°
1. 設置場所
ワイヤレス通信の妨害を避けるため、他のワイヤレス機器から少なくとも30cm以上離してMRxを設置してください。また、Wi-FiとBluetoothの通信範囲が狭まるため、金属製のキャビネットの中や、近くには設置しないでください。

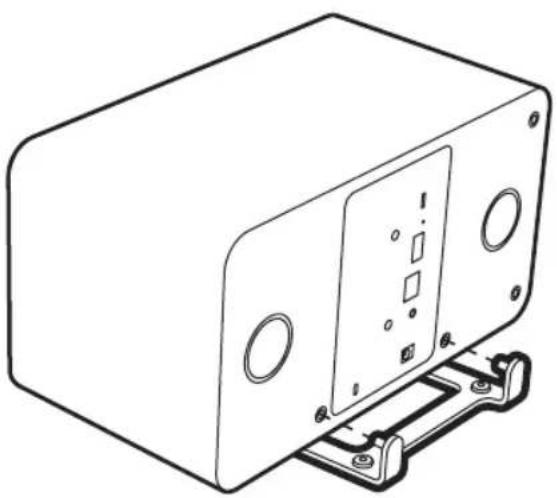

2. スタンドを取り付ける
MRxは縦、もしくは横にしてお使いいただけます。図のように、スタンドをしっかりと背面のゴム製ソケットに差し込み、平らで安定した場所に設置してください。
3. 再生モードを選ぶ
本体背面のMODE SELECT (モードセレクト)ボタンを使い、MRxをstereo、もしくはmono・left・rightモードにセットしてください。詳細はステレオモードセクションをご覧ください
4. UNDOK アプリのインストール
お手持ちのモバイル機器に、Apple StoreまたはGoogle PlayよりUNDOKをダウンロードします。
5. 電源を入れる
電源プラグを「カチッ」音がするまでしっかりと取り付けます。付属のACアダプターの電源プラグをMRxの背面にある電源端子につなぎ、電源コンセントに接続します。電源が入ると、3つのLEDが点灯します。
6. UNDOKを使ってMRxのセットアップをする
3つのLEDが順番に点滅している時は、MRxはセットアップモードです。※
UNDOKアプリをお手持ちのモバイル機器で起動し、「SET UP AUDIO SYSTEM」を選択します。その後は画面の説明に従ってください。
セットアップウィザードでMRxが見つからない場合は、MRxをWi-Fiに手動で接続必要があります。お手持ちのスマートフォンの設定画面で「Ruark MRx [コード番号]」を選びます。（[コード番号はMRx特有のMACアドレスです）。
お手持ちのモバイル機器とMRxが接続された後は、UNDOKアプリに戻り、画面の説明に従ってください。
7. MR x で音楽を楽しむ
セットアップが終わった後は、UNDOKでインターネットラジオ・音楽ストリーミング・マルチルームなど、MRxのすべての操作を、同じネットワークに接続したすべてのモバイル機器で行うことができます。
※ひとつのLEDしか点灯しない場合は、3つ全てのLEDが点灯するまで、Rotoダイヤルを4秒ほど長押ししてください。MRxが再起動し、セットアップモードになります。
JA-7
共通機能
Rotoダイヤルを回して音量を調節したり、ソースを選ぶことができます。
ネットワークのソース選択や、マルチルームなどを使用の際はUNDOKが必要になります。詳細はwww.ruarkaudio.com/appをご覧ください。
電源を入れる・スタンバイ
スタンバイモードにするには、その時に点灯しているソースのLEDが消えるまでRotoダイヤルを長押しします。
電源を入れるには、Rotoダイヤルを押します。
音量を変える
Rotoダイヤルを回して、音量を調節します。最大もしくは最小音量になったとき、その時のソースのLEDが一瞬消えます。
新しいネットワークに接続する
MRxを新しいネットワークに接続する際は（Wi-FiもしくはEthernet）、Rotoダイヤルを3つのLEDが点灯するまで（約4秒）長押しします。その後、MRxはセットアップモードで再起動し、本体前面のLEDが順番に点滅します。これで、UNDOKを使ってMRxを新しいネットワークに接続することができます。
詳細はセットアップセクションをご覧ください。
ソースを変える
Rotoダイヤルを押し、ソースを変更します。
すでに接続しているWi-Fiネットワークから、Ethernetに接続する場合、またはその逆の場合も、もう一度セットアップをする必要があります。
Bluetooth
Bluetoothモードに変更するには、LEDが「Bluetooth」表示の青色に点灯するまで、Rotoダイヤルを押します。または、UNDOKアプリを使ってBluetoothソースを選びます。
Bluetooth機器との接続
Bluetoothモードを選ぶと、MRxはペアリングモードになり Bluetooth LED が点滅します。
お手持ちのBluetooth機器で接続設定をします。ペアリングリストにはRuark MRxと表示されます。UNDOKアプリでMRxの名前を変えた場合は、その名前が表示されます。
ペアリングリストに表示されるまで、数秒かかる場合があります。ペアリングのパスワードを要求された際は、0000と入力してください。
音量の調整
MRxを高音質でお楽しみいただくため、Bluetooth接続時にはお持ちのBluetooth機器の音量を最大に設定した後に、MRxの音量を適度に調整してください。
Bluetooth機器との自動接続
MRxは直前に接続されていたBluetooth機器に自動的に接続します。Bluetooth機器とのペアリングが無かったり、直前に接続していたBluetooth機器が無い場合には、MRxはペアリングモードになります。
追加機器をペアリング
MRxは最大5台までのBluetooth機器とペアリングすることができます。同時にBluetooth接続ができるのは1台のみです。
Bluetooth機能についてご不明な場合は、株式会社 Ruark Audioのホームページ サポートもご参照ください。
www.ruarkaudio.com/support
MRxはCD並みの高音質を実現するaptXコーディング技術を採用しています。お手持ちのBluetooth機器がaptX対応機器であれば、最高の音質をお楽しみいただけます。
AUX IN (外部入力 アナログ・デジタル)
MRxは本体背面にあるアナログ・デジタル（オプティカル）兼用入力端子を通して、アナログとデジタルソース両方の再生が可能です。
AUX INモードに変更するには、「AUX IN」の黄色LEDが点灯するまでRotoダイヤルを押します。また、UNDOKアプリを使ってAux inputを選択することもできます。
アナログソースを再生するには(メディアプレーヤーの
ヘッドホン出力など）、ステレオミニジャックケーブルを使用して接続します。
デジタルソースを再生するには(テレビなど)オプティカルケーブルと付属のデジタル入力変換アダプターを使い接続します。
AUX INの音量
MRxを高音質でお楽しみいただくため、接続機器の音量を歪みがない程度に最大に設定した後、MRxの音量を適度に調整してください。
インターネットラジオ
MRxでは、世界中のインターネットラジオやポッドキャストをお楽しみいただけます。UNDOKアプリで「source」を選び、「Internet Radio」を選択します。
インターネットラジオを聞いているときは、緑色の NETWORK LEDが点灯します。
プリセットの保存
UNDOKアプリのプリセットリストには最大10の放送局を保存出来ます。
ミュー ジックプ レーヤー
ミュージックプレーヤーはWi-Fiネットワーク上のパソコンに保存されたオーディオファイルや、USBメモリーやネットワークHDDに保存されたオーディオファイルの再生が可能です。UNDOKアプリでMRxを選択した後、「source」を選び、「Music Player」を選択します。
Music Playerの音楽を聴いているときは、緑色の NETWORK LEDが点灯します。
USBミュージックプレーヤー
USBメモリーを本体背面のUSB端子に接続し、UNDOKアプリで「Music Player」を選び、「USB」を選択します。
MRxはデジタルメディアレンダラー(Digital Media Renderer)として、同じWi-Fiネットワーク上に接続された、他の共有メディアライブラリーに保存された曲を再生することができます。Mac、iOS、Linux、Android、Windows phone、BlackBerry、Symbianなどで利用可能なメディアサーバーアプリも多数あります。Windows Media Playerの場合は、「Play to」機能もあり、MRxに直接接続し、曲を再生することができます。
Music Playerの音楽を聴いているときは、緑色の NETWORK LEDが点灯します。
ローカ ルミュー ジックプ レーヤー
お手持ちのスマートフォンやタブレットに入っている音楽を再生するには、UNDOKアプリでMRxを選択し、「source」を選び、「Local Music」を選択します。
Music Playerの音楽を聴いているときは、緑色の NETWORK LEDが点灯します。
ネットワークミュー ジックプレーヤー
USBメモリーはFAT32フォーマットのみ対応しています。著作権保護されているWMA、もしくはAACファイルの楽曲は再生できません。
音楽ストリーミングサービス
MRxは、下記の音楽ストリーミングサービスに対応しています。
音楽ストリーミングサービスを聴いているときは、緑色の NETWORK LEDが点灯します。
Spotify Connect
Spotify ConnectをMRxで楽しむには、Spotify Premiumプランへの申込みが必要です。詳細はwww.spotify.com/jpでご確認ください。
MRxでSpotifyを聴く
- MRxをお手持ちのデバイスと同じWi-Fiネットワークにつなげる
- Spotifyアプリをお手持ちのデバイスで起動する
- 曲を再生し、「接続可能な機器リスト」を選択する
- MRxを選択する
Amazon Music
詳細はwww.amazon.comをご覧ください。
Deezer
詳細はdzr.fm/airableをご覧ください。
TIDAL
日本ではサービスが実施されておりません（2019年4月現在）。
※サポートされている音楽ストリーミングサービスは予告なしに変更する場合があります。
JA-13
マルチルーム Multi-room
MRxはRuark Audio multi-roomに対応しており、部屋から部屋へ音楽をシームレスにストリームすることができます。
UNDOKアプリ上で最大5つの機器を1グループとして登録でき、さらにそのグループを同時再生することができます。一度グループを作ると、そのグループに他の機器を加えることができます。
もし既にグループがある場合は、UNDOKアプリ、もしくはお手持ちのモバイル機器や他のruarkaudio機器を操作して、MRxを既存のグループに加えることができます。
マルチルームについてご不明な場合は、株式会社 Ruark Audioのホームページ サポートもご参照ください。www.ruarkaudio.com/support
マルチルームモードでテレビの音声を再生すると、音声が映像と完全に同期しない場合があります。

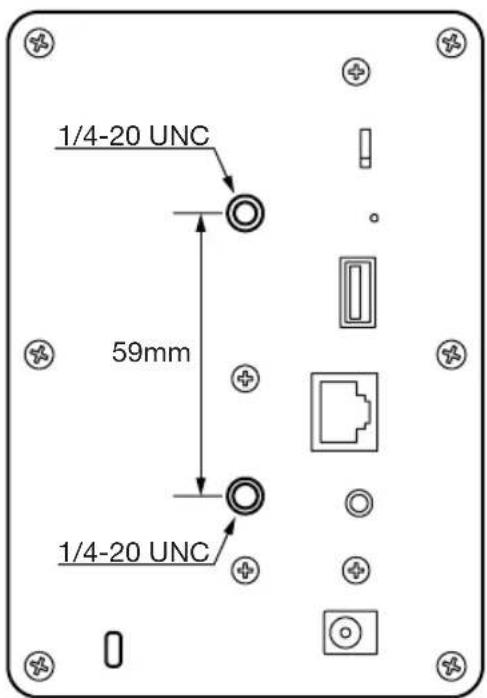

壁に取り付ける
壁に取り付ける際は、スタンドを外し、下記と互換性のある取り付けブラケットを用いて、MRxをしっかりと取り付けてください。
MRxは横置き・縦置きどちらでもご使用できます。横置きでMRxを最大限お楽しみいただくためには、本体背面の「MODE SWITCH」を「STEREO」にセットしてください。縦置きの際は、「MODE SWITCH」を「MONO」にセットしてください。
STEREO
LEFT DIGHT
RIGHT MONO
STEREO
LEFT
RIGHT MONO
Left/rightモード
MRxはペアのステレオスピーカーとしても使用できます。2つのMRxをマルチルームのグループにセットし、本体背面の「MODE SWITCH」を左のスピーカーは「LEFT」、右のスピーカーは「RIGHT」にセットします。
スピーカーは「LEFT」モードでは左の音声信号のみ再生し、「RIGHT」モードでは右の音声信号のみ再生します。
ステレオペアモードでテレビの音声を再生すると、音声が映像と完全に同期しない場合があります。
安全と規格関連の情報
- 本機の優れた性能を十分に発揮させるとともに、永年に渡り支障なくお使いいただくために、ご使用前にこのユーザーガイドをよくお読みください。お読みになったあとは、保証書とともに大切に保管し、必要に応じてご利用ください。
- 機器が故障している場合には使用しないでください。感電などの危険な事故になる可能性があります。
- この機器の分解や、この機器のパネルを外して内部の電子部品を取り出さないでください。お客様ご自身で交換可能な部品はありません。
- 図すべての修理サービスは株式会社Delfin Japanのカスタマーサービス担当に依頼してください。電源供給コードやプラグが損傷した場合や、液体や異物が機器の中に入った場合、機器が雨や湿気に触れた場合、正常に動作しない場合、機器が落とされた場合など、機器がどのようなケースで故障した場合でもカスタマーサービス担当によるメンテナンスが必要です。
- この機器は背面パネルもしくは電源アダプターに記されている電源規格のみで正常に動作するように設計されております。記されている規格以外の電源を接続すると修理が不可能な故障を引き起こす可能性があります。また製品の保証が無効になります。
-
電源をいつでも容易に切ることができるように、電源アダプターや電源プラグ、電源コネクターは手の届く範囲で接続してください。
-
完全に電源を切るには、電源アダプター、電源プラグ、電源コネクターなどを電源端子から外してください。
- この機器の上や近辺に火のついているろうそくのような火炎物を置かないでください。暖房機やストーブなど、熱を発生する機器(アンプなども含むを)近くに設置しないでください。
- 極度の高温や低温の場所に置かないでください。
- この機器用に指定された付属品やアクセサリーのみを使用してください。またシステムやアクセサリーを改造しないでください。指定されていない機器は安全や規格、システム性能に影響与えます。
- 火災や感電の危険を減らすため、この機器を雨や湿気に触れさせないでください、この機器を液体がかかるところに設置しないでください。この機器の上や近辺に花瓶などの液体が入っている物を置かないでください。他の全ての電気製品と同様に、この機器のどの部分にも液体が触れないようにしてください。液体は故障や火災の原因になります。
- 雷の時や長期間使用しないときは、この機器の故障を防ぐため電源プラグをコンセントから外してください。
- 火災や感電の危険を減らすため、電源コンセント、電源延長コード、電源コンセントに過度の負荷をかけないでください。
- 大音量による長時間の使用は聴覚障害を引き起こす可能性があります。
- この機器を狭い場所に置かないでください。常に放熱が出来るようにこの機器の周囲に10cm以上のスペースを確保してください。カーテンや他の物体がこの機器の通気口を遮らないようにしてください。
電気用品安全法《PSE》適合性検査
PSEマークは、電気用品の製造、輸入、販売等を規制するとともに、電気用品の安全性を確保するために民間事業者の自主的な活動を促進し、電気用品による危険及び障害の発生を防止することを目的としています。
電気用品を製造したり輸入したりする場合、検査を行って、技術上の基準に適合させなければなりません。
また、その電気用品が「特定電気用品」に該当する場合には、販売前に登録検査機関の技術基準適合性検査を受け、適合性証明書の交付を受けなければなりません。
これらの基準をクリアまたは適合性証明書の交付を受けた電気用品に「当該電気用品に省令で定める方式による表示」つまりPSEマークが表示されています。
技術基準適合証明《TELEC》
特定無線設備（小規模な無線局に使用するための無線設備）が電波法令の技術基準に適合していることを証明（電波法第38条の2）するものです。
特定無線設備の種別は証明規則第2条第1項各号に規定されております。広義には下記の工事設計認証（電波法第38条の24）および技術基準適合自己確認（電波法第38条の33）が含まれております。
技術基準適合証明機器、工事設計認証機器、技術基準適合自己確認機器には、それぞれ証明規則で定める表示をすることができ、適合表示無線設備と総称されます。
技術基準適合証明または技術基準適合認定を受けた特定無線設備は、総務大臣の免許を受けずに無線局として利用することができます。
また、簡易な手続きにより無線局の免許を受けることができ、包括免許局及び登録局の免許申請又は登録申請が可能となります
トラ ブル シュー ティング
MRxを工場出荷状態にリセットすることで、問題が解決することがあります。工場出荷状態にリセットするには、下記を行ってください。
- MRxを電源プラグから外す
- 「STEREO MODE」のスイッチを「LEFT」にセットする
- Rotoダイヤルを押しながら、電源プラグを入れます。
MRxが再起動した後は自動的にセットアップモードになります（セットアップセクションをご覧ください）。通常通りにセットアップし、「STEREO MODE」スイッチをお好みの設定に戻します。工場出荷状態にリセットことで、Bluetoothのペアリングリストもリセットされるため、再度お手持ちのBluetooth機器のペアリングを設定し直す必要があります。
本製品のヘルプについては、当社ウェブサイトの顧客サポートページにあるFAQを参照してください。詳細情は、www.ruarkaudio.com/supportをご覧ください。
JA
主な仕様
アンプとスピーカー
- 75mm ンチ ネオジウムHi-Fiスピーカー × 2
- バスレフ方式キャビネット
- 定格出力16W
- 3Dサウンドエンハンサー
デジタルオーディオ
- インターネットラジオ、UPnPTM DLNA
• 802.11b/g/n Wi-Fi - WEP, WPA & WPA2 security対応
• MP3, WMA, AAC, FLAC, WAV - SBC, AAC, A2DP, aptX Bluetooth对应
- デジタル (オプティカル) 入力
- Ruark Multi-room対応（1グループ最大5台まで）
入力と出力
- アナログ・デジタル（オプティカル）兼用入力端子（テレオミニジャック）
- USB (FAT32)
ACアダプター
- 入力: 100V \~ 240V AC 50-60Hz 最大1A
- 出力: 14VDC 2A
JA-18
消費電力
- 平均10-12W
- 最大28W
- スタンバイ時 1.8W
寸法と質量
- 横置き（スタンドを含む）: W300 x H180 x D180 mm
- 横置き（スタンドを除く）: W300 x H175 x D160 mm
- 質量: 3.4kg
- セキュリティスロット
- 壁に取り付け可能
ご不明な点がある際は株式会社Ruark Audioのホームページ サポートをご覧ください。
www.ruarkaudio.com/support
仕様や外観は、予告なしに変更されることがあります。
保証関連情報
製品を登録して、3年間の延長保証を取得してください。
標準として、この製品は購入日から2年間、欠陥がないことが保証されていますが、www.ruarkaudio.comで製品を登録すると、3年間に延長されます。
この保証は、この製品が十分な注意と注意を払って扱われた場合に限り有効です。偶発的な損傷、過度の消耗、過失、または不正な改造による製品の故障は、この保証を無効にします。
英国外で購入された製品については、購入した国のディストリビューターが製品を保証します。詳細については、Ruarkの販売代理店または販売店にお問い合わせください。
この製品を返品する場合は、元のパッケージで梱包されていることと、購入証明が含まれていることを確認してください。
この保証は、購入者の法的権利を変更または削除するものではありません。
エラーと脱落は除きます。
製品管理
製品が汚れたりホコリがたまった場合には、柔らかく糸くずがでない布で乾拭きするか、汚れがひどい時は水をよくしぼった布で拭いてください。ワックススプレーや合成洗剤など薬物等を使用すると、表面仕上げが損なわれたり性能が低下する可能性とがあります。
本機を直射日光のあたる場所や温度が異常に高くなる場所、ほこりや湿度の多い場所、不安定な場所や振動する場所には設置しないでください。ユニットの仕上げ、性能や機器の耐久性に影響する可能性があります。
推奨温度範囲は 5^ 40^ です。
ナチュラルウッドのキャビネットは、時間が経過したり、日光に当たると色が薄くなったり濃くなったりすることがございます。
著作権と登録商標
© Ruark Audio/All rights reserved/Ruark Audio/Ruark Audio ロゴ、その他のRuark Audioの表示はRuark Audioが所有する登録商標です。その他の登録商標は、各社が所有する登録商標です。Ruark Audioは、本ユーザー ガイドに記載されている誤りについて一切の責任を負いません。また本ユーザーガイドに記載されている情報は事前通知なく変更される可能性があります。
Bluetooth ^® と関連 ロゴは、Bluetooth SIG Inc.所有の登録商標です。
Qualcom aptX と aptX HD は Qualcomm Technology International、Ltd. 所有の登録商標です。
Spotifyソフトウェアの第3者のライセンス 情報は、www.spotify.com/connect/third-party-licenses で確認してください。
