| 製品タイプ | ステレオハイファイシステム |
| ブランド | Ruark Audio |
| モデル | R410 |
| 寸法 (高さ x 幅 x 奥行き) | 133 x 560 x 325 mm (脚、ダイヤル、アンテナ含む) |
| 重量 | 9.5 kg |
| 電源 | 100-240 V AC, 50/60 Hz, 2.5 A |
| アイドル時消費電力 | 5 W |
| スタンバイ時消費電力 | 2 W (USB未接続時) |
| アンプ | ハイファイクラスD、120 W |
| スピーカー | 100mm コンポジットファイバーウーファー/ミッドレンジ x 2 + 20mm シルクドームツイーター x 2 |
| 周波数特性 | 非公開（全可聴域をカバー） |
| チューナー | DAB, DAB+, FM (RDS対応) |
| ネットワーク接続 | Wi-Fi 802.11 a/b/g/n/ac/ax, Ethernet RJ45 10/100 Mbit/s |
| オーディオ入力 | ラインRCA (2.3 Vrms), 光TOSLINK (24bit/192kHz), HDMI ARC/eARC, フォノ (ライン入力経由), USB-C (5V/1A) |
| オーディオ出力 | サブウーファーRCA (2.0 Vrms) |
| 対応デジタル音声フォーマット | MP3 (～48kHz/320kbps), AAC/HE-AAC (～96kHz/320kbps), FLAC/WAV (～24bit/192kHz) |
| ワイヤレスストリーミング | Apple AirPlay 2, Chromecast built-in, Spotify Connect, TIDAL Connect, Bluetooth (対応コーデック) |
| コントロール | ロータリーコントロールノブ, リモコン (付属、USB-C充電式), アプリ (ネットワーク経由) |
| ディスプレイ | TFT液晶, 明るさセンサー搭載 |
| お手入れ | 柔らかい布で軽く湿らせて拭いてください。溶剤やワックスは避けてください。 |
| 動作温度 | 5 °C ～ 40 °C |
| 保証 | 2年間 (Ruark Audioウェブサイトで登録後3年間) |
| 付属品 | リモコン, 電源ケーブル, DAB/FMアンテナ, USB-Cケーブル, アンテナ取付用レンチ |
よくある質問 - R410 Ruark Audio
ユーザーの質問 R410 Ruark Audio
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード ハイファイシステム 無料でPDF形式で！マニュアルを見つける R410 - Ruark Audio 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 R410 ブランド Ruark Audio.
使用説明書 R410 Ruark Audio
- コントロール
- TFTディスプレイ
- 光検出器
- 100mm ウーファー
- 20mm ツイーター
KO
- AC 電源インレット
- サブ出力
- フォノ入力
- ライン入力
- 光入力
- HDMI (eARC)
- USB C
- イーサネット ボート
- シャーシアース
- DAB-FMアンテナ
KO

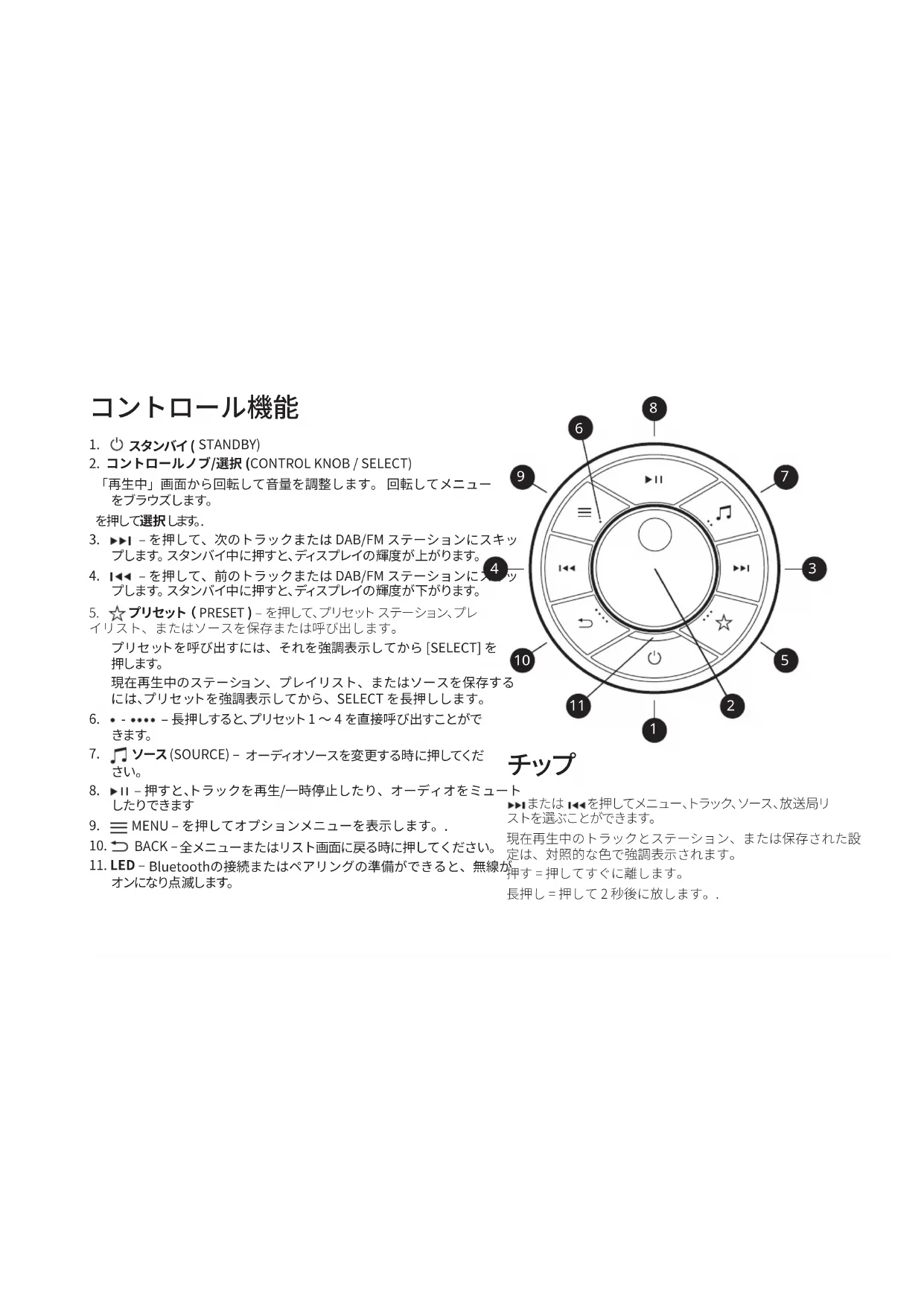

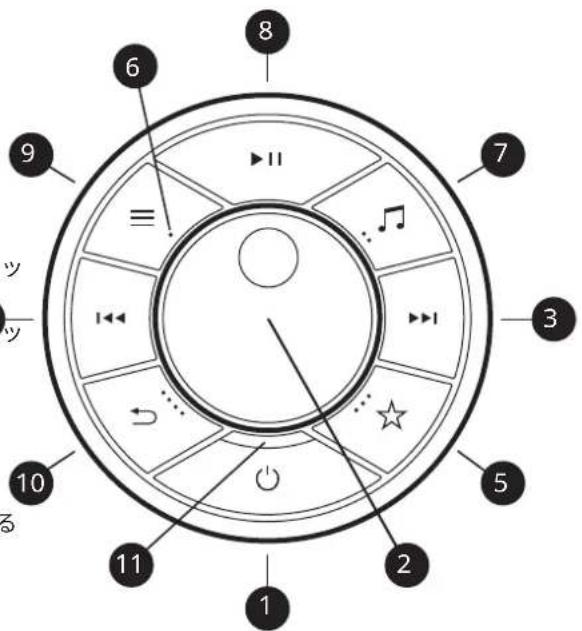

- ⏻ スタンバイ (STANDBY)
- コントロールノブ/選択 (CONTROL KNOB / SELECT)
「再生中」画面から回転して音量を調整します。回転してメニューをブラウズします。
を押して選択します。
- ▶▶▶1 - を押して、次のトラックまたは DAB/FM ステーションにスキップします。スタンバイ中に押すと、ディスプレイの輝度が上がります。
-
- を押して、前のトラックまたは DAB/FM ステーションにスップします。スタンバイ中に押すと、ディスプレイの輝度が下がります。
- ☆プリセット（PRESET）- を押して、プリセットステーション、プレイリスト、またはソースを保存または呼び出します。
プリセットを呼び出すには、それを強調表示してから [SELECT] を押します。
現在再生中のステーション、プレイリスト、またはソースを保存するには、プリセットを強調表示してから、SELECTを長押しします。
- • - • • • - 長押しすると、プリセット 1～4 を直接呼び出すことができます。
- ソース (SOURCE) - オーディオソースを変更する時に押してください。
- ▶II - 押すと、トラックを再生/一時停止したり、オーディオをミュートしたりできます
- ≡ MENU - を押してオプションメニューを表示します。
- BACK-全メニューまたはリスト画面に戻る時に押してください。
- LED - Bluetoothの接続またはペアリングの準備ができると、無線がオンになり点滅します。
チップ
▶▶または▶◀▶を押してメニュー、トラック、ソース、放送局リストを選ぶことができます。
現在再生中のトラックとステーション、または保存された設定は、対照的な色で強調表示されます。
押す＝押してすぐに離します。
長押し＝押して2秒後に放します。
製品規格
アンプとドライバー
2×100mm ファイバーコンポジットベース/ミッドウーファー
2×20mm シルクドームツイーター
120W クラス D ハイファイ パワーアンプ
ステレオ+3D オーディオ
デジタルおよびストリーミングオーディオ
Apple AirPlay 2 (iOS 11.4 以降が必要)
Googleキャスト
Spotify Connect、TIDAL Connect、インターネットラジオ
MP3 最大 48kHz 320kbps
AAC/AAC-LC/HE-AAC/HE-AAC v2 最大 96kHz 320kbps
FLAC & WAV 最大 24 ビット 192kHz
チューナー
DAB、DAB+、およびRDS付きFMチューナー
伸縮アンテナ付き75Ω F型DAB/FMコネクタ
コネクティビティ
Wi-Fi 802.11 a/b/g/n/ac/ax、WEP、WPA、WPA2
イーサネット RJ45 10/100Mbps
Bluetooth V5.1、aptX HD、SBC、AAC、BLE、A2DP
MM フォノ入力 (RCA) 8mV
ライン入力(RCA)2.3Vrms
サブウーファーモノラル出力 (RCA) 2.0Vrms
USB2.0、FAT32、5W (5V 1A)
電源
AC主電源:100-240VAC 50/60Hz 2.5A
アイドル消費量 5W
待機時消費電力2W（USB未接続時）
製品サイズ
H133×W560×D325mm（脚・ダイヤル・アンテナ含む）
9.5kg
仕様は予告なく変更される場合があります。
もっと助けが必要ですか？
製品に関するヘルプについては、当社 Web サイトのサポートエリアにある FAQ (よくある質問) ページを参照してください。詳細および完全なユーザー ガイドについては、www.ruarkaudio.com/support をご覧ください。
工場出荷時設定へのリセット
誤って間違った言語を選択した場合は、スタンバイキーを10秒間押し続けることで、ラジオを工場出荷時の設定にリセットできます。
システムアップデート
Ruark は、システムに最新の機能、バグ修正、およびセキュリティ パッチを提供するために、ソフトウェア アップデートを随時リリースします。これらの更新は無線 (OTA) であるため、何もする必要はありません。システムの損傷を避けるため、インストール中はシステムの電源を切らないでください。
システムのセットアップ
1 R410 の配置
R410 は、直射日光や熱源、湿気を避けて、平らで固い面に置いてください。
2 DAB/FM アンテナを取り付ける
テレスコピック アンテナを R410 の背面にある DAB/FM アンテナソケットに取り付け、付属のスパナを使用して軽く締めます。 注: DAB または FM ラジオを聞く予定がない場合は、DAB/FM アンテナを取り付ける必要はありません。
3 AC 主電源に接続します
付属の主電源コードを R410 の背面にある AC 主電源ソケットに差し込み、AC 主電源コンセントに差し込みます。
付属の電源コードがコンセントに合わない場合は、Ruark 販売店にお問い合わせください。
4 セットアップ ウィザード
R410 の電源を初めて入れる場合、またはまだセットアップされていない場合は、セットアップウィザードが起動してセットアップをガイドします。
まず言語を選択し、画面の指示に従って R410 を構成し、ネットワークに接続します。
イーサネットを使用してネットワークに接続するには、ネットワークケーブルを背面パネルの RJ45 イーサネット ポートに差し込むだけです。
Wi-Fi ネットワークに接続するには、セットアップウィザードに従います。
注: R410 をイーサネットでネットワークに接続する場合、セットアップ ウィザードは Wi-Fi セットアップをスキップします。

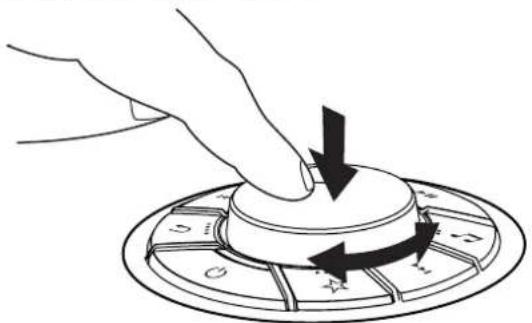

5 メニューをナビゲートする
メニューをナビゲートしてオプションを選択するには、目的のオプションが強調表示されるまでコントロールノブを回し、それを押してオプションを選択します。
セットアップが完了すると、R410に使用可能なソースのリストが表示されます。いずれかを選択して、音楽をお楽しみください。
7 音量を調整する
「Now Playing」画面から CONTROL KNOB を回します。
注: メニューまたはトラック/ステーション リストが表示されているときにコントロールノブを回すと、リストがスクロールされますが、音量は変わりません。
8 リモコンをペアリングする
初めて使用する前に、リモコンを少なくとも10分間充電することをお勧めします。付属のUSB-Cケーブルをリモコンの側面のソケットとR410の背面のUSBソケットに差し込むだけです。
リモコンをペアリングするには、R410のダイヤルでMENUを押し、[システム]>[リモート]>[ペアリング]を選択し、指示に従います。
リモコンを R410 の近くに持ち、リモコンの LED が点滅してペアリング モードであることを示すまで、リモコンのスキップバック (1◀◀) キーとスキップ フォワー ▶▶(1) キーを押し続ける必要があります。
リモコンが正常にペアリングされると、R410 ディスプレイに確認メッセージが表示されます。
注: 詳細については、リモコンに付属のユーザー ガイドを参照してください。
ストリーミングオーディオ
携帯電話、タブレット、またはコンピューターを Spotify のリモコンとして使用します。方法については、spotify.com/connect にアクセスしてください。
TIDAL Connect の詳細については、www.tidal.com をご覧ください。
Chromecast built-in
このシステムには Chromecast built-in が付属しています。互換性のあるデバイスからお気に入りのオーディオをすべてストリーミングします。詳細については、www.google.com/chromecast/built-in をご覧ください。
互換性のあるデバイスから AirPlay を使用して、お気に入りのオーディオをすべてストリーミングします。
詳細については、www.apple.com/airplayをご覧ください。
対応するストリーミングサービスの範囲は、予告なく変更される場合があります。
安全と規制関連情報
- 本ユーザーガイドに記載された内容をよくお読みいただき、記載通りご使用ください。
- 警告事項や注意事項に留意し、必要な時すぐご覧になれるよう、本ユーザーガイドを大切に保管してください。
- 破損や故障した機器は使用しないでください。感電事故の原因となります。
- 任意での分解や改造は絶対にしないでください。修理や調整が必要な場合は必ず販売店もしくは公式サービスセンターへご相談ください。
- 電源コードやプラグの破損、また液体をこぼしたり、外部から物が機器の内部に落ちたり、機器が雨や湿気にさらされたり、落下や転倒により正常に動作しないなど、機器が破損している可能性や不具合がある場合には、販売店もしくは公式サービスセンターにご相談ください。
- 本機は、背面パネルに記載されたAC電圧に基づき、付属の電源装置でのみ作動するよう設計されてあります。他の電圧や規格外の電源装置をご使用になった場合、修理不可能な故障を引き起こす可能性があり、製品保証が無効になります。ご注意ください。
- 電源アダプタ、電源プラグや機器の接続用電源コネクタは見える位置に配置し、必要に応じて供給電源をすぐに遮断することができるよう、手の届く範囲のコンセントに接続してください。
- システム電源を完全に切るには、メインアダプタ、メインプラグまたはメインコネクタをソケットから抜いてください。
- ロウソク等のような火気を機器の近くや上に置かないでください。ラジエーター、ストーブまたは熱を放出する機器(アンプを含む)の近くにも設置しないでください。
- 過度な熱気や冷気は製品故障の原因になる場合がございます。環境温度にもご注意ください。
- 本機用に指定されたアタッチメント／アクセサリーのみを使用してください。システムやアクセサリーの改造はしないでください。
- 指定されたアンテナまたは承認された代替のみ使用してください。
- 火災や感電の危険をさけるために、本機を水のかかる場所や湿気の多い場所では使用しないでください。また落下や転倒にもご注意ください。花瓶などの液体が入ったものを機器の近くや上に置かないでください。水などの液体は感電・故障・火災の原因となりますので、万一、水や異物が入った場合はすぐに主電源を切り、主電源コードをコンセントから抜いてください。
- 雷が鳴りだしたら、アンテナ線や電源プラグに触れないでください。感電の原因となります。
- 長期間使用しない時は、主電源コードを抜いてください。
- 火災や感電の原因となるため、電源コンセント、延長用コード、電源タップに負荷をかけないでください。
- 音楽を大音量で長時間聴くと、聴覚障害を引き起こす可能性があります。ヘッドホンを使用する時にも、大音量で長時間の使用を避けてください。Bluetooth接続による再生時など、突然大音量が出て耳を痛めることがあります。音量調整にはくれぐれもお気をつけください。
- 本製品のリモコンには、コイン型のリチウムセルバッテリーが入っています。この電池は飲み込まないようご注意ください。お子様の手の届かない所に置くようにしてください。液漏れまたは破損したバッテリーは絶対に使用しないでください。
- 狭い空間に本機を設置しないでください。必ず機器の周りに10cm以上のスペースを確保し、カーテンや他の物が機器にかからない風通しの良い場所に設置してください。
規制情報
TELEC (電波法第 38-2 条準拠) 認可取得。
保証関連情報
本製品の保証期間は購入日から2年間です
が、www.ruarkaudio.comへ製品を登録すると、3年間保証を受けることができます。
本保証は、本製品が適切な注意を払って取り扱われた場合に限り有効です。偶発的な損傷、過度の消耗、過失または無許可の造による製品の故障には適用されません。
英国外で購入された製品については、購入国の輸入代理店が製品を保証します。詳細については、お近くのRuarkの販売店また輸入代理店へお問い合わせください。
製品管理
著作権と登録商標
©Ruark Audio/All rights reserved/Ruark Audio/Ruark Audio ロゴ、その他のRuark Audioの表示はRuark Audioが所有する登録商標です。 Ruark Audioは、本ユーザー ガイドに記載されている誤りについて一切の責任を負いません。また本ユーザー ガイドに記載されている情報は事前通知なく変更される可能性があります。
Bluetooth® と関連 ロゴは、Bluetooth SIG Inc.所有の登録商標 ぼす。
Spotify ソフトウェアは、サードパーティのライセンスの対象です。
TIDAL 利用規約: tidal.com/terms
Apple、AirPlay、AirPlay ロゴは、米国およびその他の国で登録された Apple Inc. の商標です。
- 製品が汚れたりホコリがたまった場合には、柔らかく糸くずがでない布で乾拭きするか、汚れがひどい時は水をよくしぼった布で拭いてください。ワックススプレーや合成洗剤など薬物等を
用すると、表面仕上げが損なわれたり性能が低下する可能性がその他の商標は、それぞれの所有者に帰属します。あります。
- 本機を直射日光のあたる場所や温度が異常に高くなる場所、ほこりや湿度の多い場所、不安定な場所や振動する場所には設置しないでください。ユニットの仕上げ、性能や機器の耐久性に影響する可能性があります。
- 推奨温度範囲は 5^ C 40^ C です。
- 天然木の仕上げは、特に日光にさらされたときに、経年とともに変化し、明るくなったり暗くなったりします。
