| 产品类型 | 立体声高保真系统 |
| 品牌 | Ruark Audio |
| 型号 | R410 |
| 尺寸（高 x 宽 x 深） | 133 x 560 x 325 毫米（含支脚、表盘和天线） |
| 重量 | 9.5 千克 |
| 电源 | 100-240 伏交流电，50/60 赫兹，2.5 安 |
| 待机功耗 | 5 瓦 |
| 休眠功耗 | 2 瓦（USB 未连接） |
| 放大器 | 高保真 D 类，120 瓦 |
| 扬声器 | 2 x 100 毫米复合纤维低音/中音单元 + 2 x 20 毫米丝质球顶高音单元 |
| 频率响应 | 未明确说明，但覆盖完整音频频谱 |
| 调谐器 | DAB、DAB+ 和 FM（带 RDS） |
| 网络连接 | Wi-Fi 802.11 a/b/g/n/ac/ax，以太网 RJ45 10/100 Mbit/s |
| 音频输入 | 线路 RCA（2.3 Vrms），光纤 TOSLINK（24 位/192 kHz），HDMI ARC/eARC，唱机（通过线路输入），USB-C（5 伏/1 安） |
| 音频输出 | 低音炮 RCA（2.0 Vrms） |
| 支持的音频格式 | MP3（最高 48 kHz/320 kbps），AAC/HE-AAC（最高 96 kHz/320 kbps），FLAC/WAV（最高 24 位/192 kHz） |
| 无线流媒体 | Apple AirPlay 2，内置 Chromecast，Spotify Connect，TIDAL Connect，蓝牙（兼容编解码器） |
| 控制 | 旋钮控制，遥控器（随附，通过 USB-C 充电），应用程序（通过网络） |
| 显示屏 | TFT 屏幕（带光线感应器） |
| 保养 | 使用微湿的无绒布清洁。避免使用溶剂和蜡。 |
| 工作温度 | 5°C 至 40°C |
| 保修 | 2 年（在 Ruark Audio 网站注册后延长至 3 年） |
| 随附配件 | 遥控器、电源线、DAB/FM 天线、USB-C 线缆、天线安装钥匙 |
常见问题 - R410 Ruark Audio
用户关于以下问题的提问 R410 Ruark Audio
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 高保真系统 免费PDF格式！查找您的手册 R410 - Ruark Audio 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 R410 品牌 Ruark Audio.
用户手册 R410 Ruark Audio
- 控制按键
- TFT显示器
- 光探测器
- 100mm低音喇叭
- 20mm高音喇叭
RU
- 电源输入
- 低音炮输出
- 唱机输入
- 线性输入
- 光纤输入
- HDMI (eARC)
- USB C
- 以太網口
- 底盘接地
- DAB-FM 天线

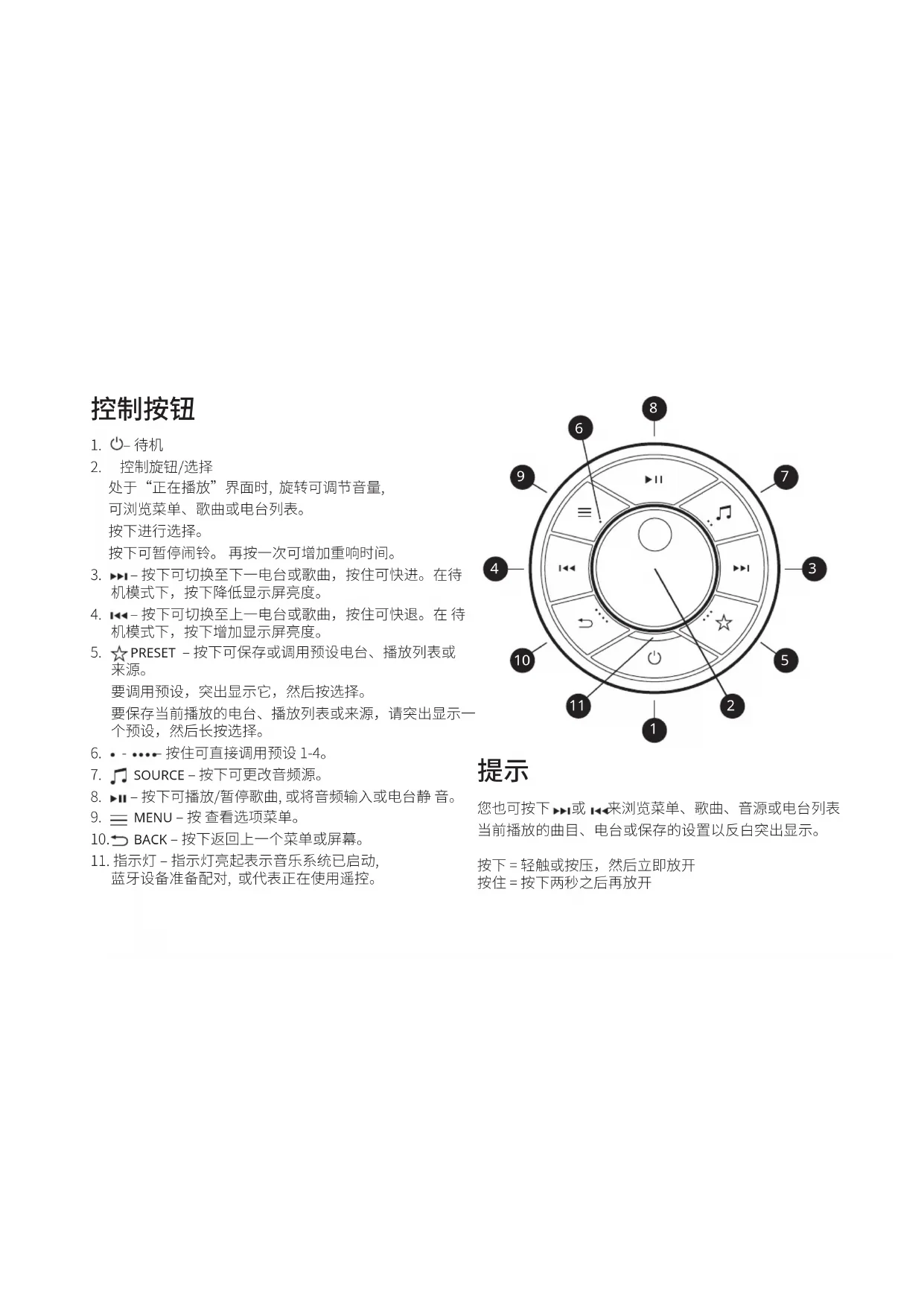

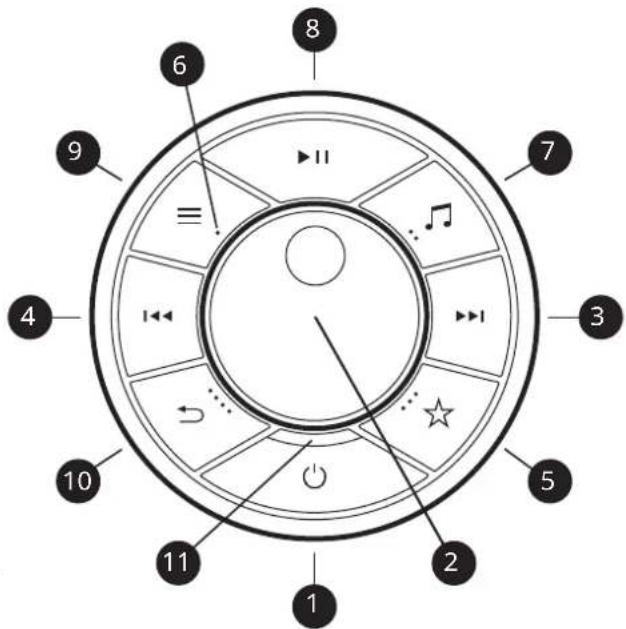

Controls
- STANDBY
- CONTROL KNOB / SELECT
光入力 24bit 192kHz TOSLINK
HDMI ARC および eARC
处于 “正在播放” 界面时, 旋转可调节音量, 可浏览菜单、歌曲或电台列表。
按下进行选择。
按下可暂停闹铃。再按一次可增加重响时间。
- ▶▶- 按下可切换至下一电台或歌曲，按住可快进。在待机模式下，按下降低显示屏亮度。
- ◀◀- 按下可切换至上一电台或歌曲，按住可快退。在待机模式下，按下增加显示屏亮度。
- ☆ PRESET - 按下可保存或调用预设电台、播放列表或来源。
要调用预设，突出显示它，然后按选择。
要保存当前播放的电台、播放列表或来源，请突出显示一个预设，然后长按选择。
- • - •••- 按住可直接调用预设 1-4。
- SOURCE - 按下可更改音频源。
- ▶II - 按下可播放/暂停歌曲, 或将音频输入或电台静音。
- = MENU - 按 查看选项菜单。
- BACK - 按下返回上一个菜单或屏幕。
- 指示灯 - 指示灯亮起表示音乐系统已启动，蓝牙设备准备配对，或代表正在使用遥控。
提示
您也可按下▶▶或◀◀来浏览菜单、歌曲、音源或电台列表当前播放的曲目、电台或保存的设置以反白突出显示。
按下 = 轻触或按压，然后立即放开 按住 = 按下两秒之后再放开
技术指标
放大器和驱动器
2×100mm Ruark 纸盆低音扬声器
2×20mm Ruark丝质球顶高音扬声器
120WD类高保真功放
立体声+3D音频
数字和流媒体音频
Apple AirPlay 2（需要 iOS 11.4 或更高版本）
谷歌投射
Spotify Connect、TIDAL Connect、网络电台
MP3 高达 48kHz 320kbps
AAC/AAC-LC/HE-AAC/HE-AAC v2 高达 96kHz 320kbps
FLAC 和 WAV 高达 24 位 192kHz
调谐器
带有 RDS 的 DAB、DAB+ 和 FM 调谐器
75Ω F型 DAB/FM 连接器，带伸缩天线
连通性
Wi-Fi 802.11 a/b/g/n/ac/ax、WEP、WPA、WPA2
以太网 RJ45 10/100 Mbps
蓝牙 V5.1、aptX HD、SBC、AAC、BLE、A2DP
MM 唱机输入 (RCA) 8mV
线路输入 (RCA) 2.3Vrms
低音炮单声道输出 (RCA) 2.0Vrms
光输入 24-bit 192kHz TOSLINK
HDMI ARC 和 eARC
USB 2.0, FAT32, 5W (5V 1A)
功率
交流电源：100-240VAC 50/60Hz 2.5A
闲置功耗5W
待机功耗2W（USB未连接）
外观
H133×W560×D325mm（包括腿、表盘、天线）
9.5kg
规格如有变更，恕不另行通知。
故障排除
如需产品帮助，请参阅我们网站支持板块中的
FAQ（常见问题）页面。如需获取更多信息，请访问
www.ruarkaudio.com/support
恢复出厂设置
如果您不小心选择了错误的语言，您可以在收音机处于待机状态时按住待机键10秒，将收音机恢复出厂设置。
系统升级
Ruark 会不定期发布软件更新，为您的系统提供最新的功能、错误修复和安全补丁。
这些更新是通过无线方式 (OTA) 进行的，因此您无需执行任何操作。为避免对系统造成可能的损坏，请不要在安装过程中关闭系统电源。
入门
1 放置您的 R410
将 R410 放在水平、坚固的表面上，避免阳光直射和热源或潮湿的环境。
2 安装 DAB/FM 天线
将伸缩天线安装到 R410 背面的 DAB/FM 天线插口，并使用提供的扳手轻轻拧紧。
注意：如果您不打算收听 DAB 或 FM 广播，则无需安装 DAB/FM 天线。
3 连接交流电源
将提供的电源线插入R410背面的交流电源端口，然后再插入交流电源插座。
如果提供的电源线不适合您的电源插座，请联系您的Ruark经销商。
4 安装向导
如果您是第一次启动 R410 或尚未设置，它将启动设置向导以指导您完成设置。
首先选择您的语言，然后按照屏幕上的说明配置您的R410并将其连接到您的网络。
要使用以太网将其连接到网络，只需将网络电缆插入后面板上的 RJ45 以太网端口即可。
要将其连接到 Wi-Fi 网络，请按照设置向导进行操作。
注意：如果您使用以太网将 R410 连接到网络，设置向导将跳过 Wi-Fi 设置。

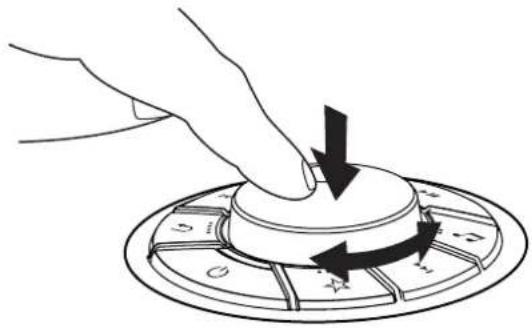

5 导航菜单
要浏览菜单和选择选项，请旋转控制旋钮，当所要选项反白时，按下控制旋钮选择。
设置完成后，您的 R410 将显示可用音频源列表。选择一个并享受您的音乐！
7 调节音量
从任何“正在播放”屏幕旋转控制旋钮。
注意：在显示菜单或曲目/电台列表时旋转控制旋钮将滚动列表而不改变音量。
8 配对遥控器
我们建议您在首次使用前先为遥控器充电至少10分钟。只需将随附的USB-C数据线插入遥控器侧面的插座和R410背面的USB插座即可。
要配对遥控器，请按 R410 转盘上的 MENU 并选择 “系统 > 遥控器 > 配对遥控器”，然后按照说明进行操作。
R410，然后按住遥控器上的快退(◀◀)和快进(▶▶)键，直到遥控器上的LED闪烁，表明它处于配对模式。
遥控器配对成功后，您将在 R410 显示屏上看到一条确认消息。
有关详细信息，请参阅随遥控器提供的用户指南。
流媒体音频
使用您的手机、平板电脑或计算机作为 Spotify 的遥控器。前往 spotify.com/connect 了解操作方法。
有关 TIDAL Connect 的更多详细信息，请访问 www.tidal.com
Chromecast built-in
该系统内置 Chromecast。从任何兼容设备以在线方式传输所有您喜爱的音频。有关详细信息，请访问 www.google.com/chromecast/built-in
使用 AirPlay 从任何兼容设备以在线方式传输所有您喜爱的音频。如需更多信息，请访问 www.apple.com/airplay
支持的流媒体服务范围可能会更改，恕不另行通知。
安全信息
- 请阅读此用户指南并遵照所有说明，这将帮助您正确设置和操作此产品。
- 请留意所有警告信息并保存此用户指南以供日后参考。
- 由于可能导致触电的危险，请勿尝试使用已损坏的设备。
- 请勿打开机箱或移除任何面板以露出电子元件。里面没有任何用户可自行维修的元件。
- 请由合格的维修人员进行所有维修。当设备出现任何形式的损坏时，如电源线或插头损坏、液体溅入或物体掉入设备、设备暴露在雨中或潮湿环境中、不能正常工作或被摔落时，需对设备进行维修。
- 本设备只能在背面板板或附带电源上列出的交流电压下运行。在指定以外的电压下运行可能会导致设备出现不可逆转的损坏，并导致产品保修失效。
- 确保电源插头或电源连接器插入本机后易于触及，以便需断开主电源连接时操作。
- 电源适配器、电源插头或电源连接器必须从插座上拔下，才能将系统与电源完全断开。
- 不要在设备上或附近放置任何明火，如点燃的蜡烛。不要安装在散热器、炉子或其他产生热量的设备（包括放大器）等热源附近。
- 避免暴露于极高或极低的温度下。
- 只能使用为此设备指定的专用附件/附属装置。不得改装系统或附件。未经授权的改装可能会危及安全性、法规合法性和系统性能。
- 只能使用提供的天线或经批准的替代品。
- 为了减少火灾或触电的危险，请勿将设备暴露在雨中或潮湿环境中。请勿将本设备暴露可能滴水或溅水的环境中，并且不要在设备上或附近放置装有液体的物品，如花瓶。与任何电子产品一样，请注意不要让液体溅入系统的任何部分。液体有导致故障和/或火灾的风险。
- 在雷电天气或长时间不使用时，请拔掉本设备的电源，以免损坏本设备。
- 为了防止火灾或触电危险，请避免墙壁插座、延长线或集成电源插座过载。
- 长期使用大音量可能会导致听力受损。使用耳机时最好避免使用最大音量，特别是长时间使用时更应注意。
- 请勿将此设备安装在密闭空间内。为确保通风，请始终在设备周围留出至少10厘米的空间，确保窗帘或其他物体不会遮住设备上的通风口。
质保信息
购买国家的分销商为在英国以外购买的产品提供质保。有关详细信息，请联系您当地的 Ruark 经销商或代理商。
本质保不得以任何方式更改或取消买方的法定权利。如有错漏，另行更正。
一般注意事项
- 用柔软的无绒毛掸子或稍微润湿的布擦拭。不要使用蜡喷雾剂或其他物质，否则可能会损坏表面光洁度或降低其性能。
- 请勿将本机暴露在阳光直射、高湿度、灰尘、过度振动或极端温度下，这些都会影响设备的表面光洁度、性能和可靠性。
- 建议的工作温度范围为 5^ C 至 40^ C 。
- 天然木饰面会随着年龄的增长而变化，并且变亮或变暗，尤其是暴露在阳光下时。
版权和商标
© Ruark Audio 保留所有权利。Ruark Audio、Ruark Audio 徽标和其他 Ruark Audio 标志由 Ruark Audio 拥有，可能已经注册。对于本手册中可能出现的任何错误，Ruark Audio 不承担任何责任，其中包含的信息可能会更改，恕不另行通知。
Bluetooth® 和相关徽标是 Bluetooth SIG，Inc. 拥有的注册商标。
Spotify 软件受以下第三方许可证的约束：
Apple、AirPlay 和 AirPlay 徽标 是 Apple Inc. 在美国和其他国家/地区注册的商标。
Google、Chromecast built-in 和其他相关标志是 Google LLC 的商标
所有其他商标均为其各自所有者的财产。
ruark
