使用説明書 DM105 YAMAHA

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI(PB))	多溴联苯I(PBB)	多溴二苯醚(PBDE)
外壳、框	架×	○○○	○○
电缆类×	○○	○○○

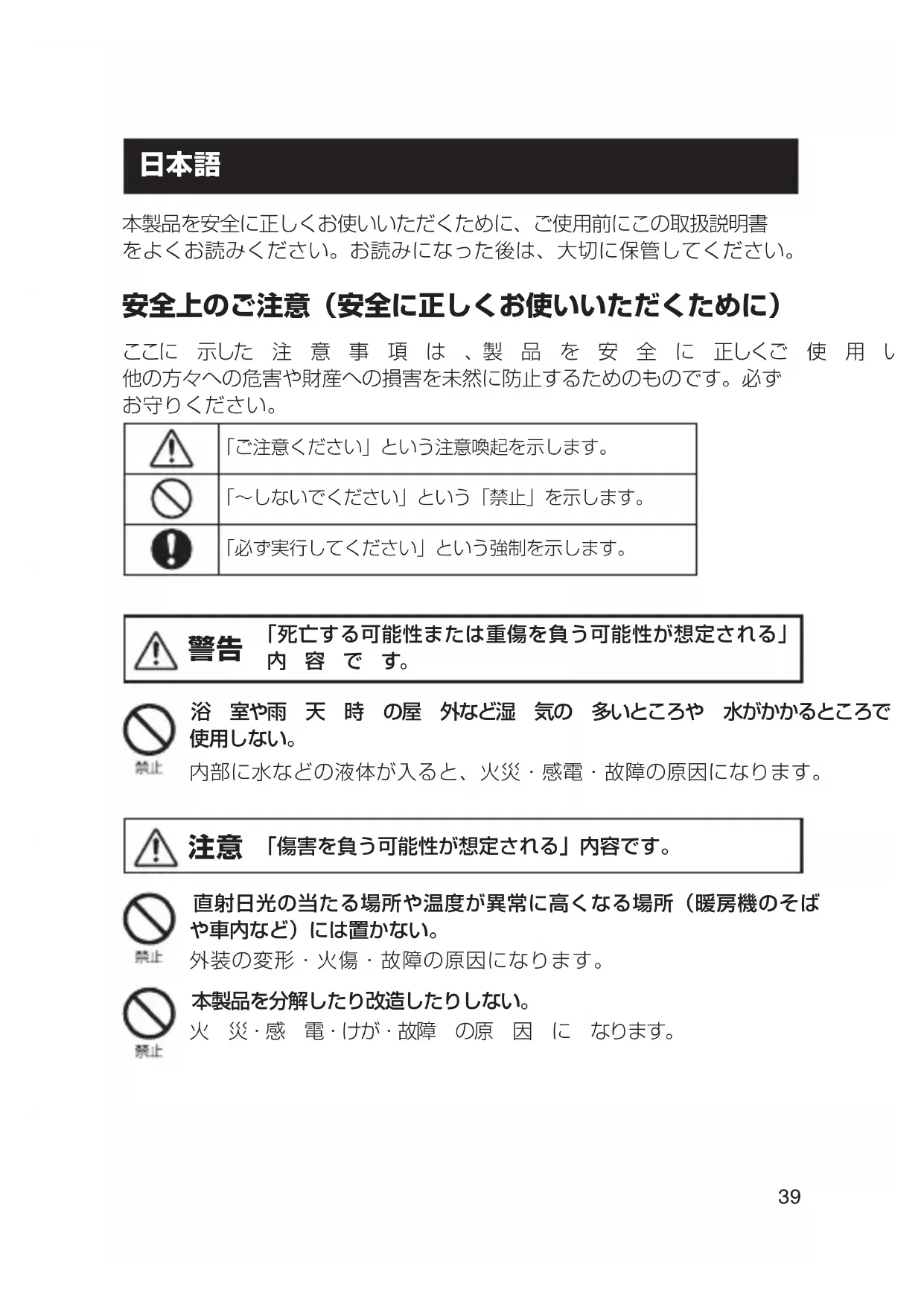

本製品を安全に正しくお使いいただくために、ご使用前にこの取扱説明書をよくお読みください。お読みになった後は、大切に保管してください。

安全上のご注意（安全に正しくお使いいただくために）

ここに 示した 注意 事 項 は 、製 品 を 安 全 に 正しくご 使用 し 他の方々への危害や財産への損害を未然に防止するためのものです。必ず お守りください。

	「ご注意ください」という注意喚起を示します。
	「~しないでください」という「禁止」を示します。
	「必ず実行してください」という強制を示します。

警告 「死亡する可能性または重傷を負う可能性が想定される」内容です。

禁止

浴室や雨 天 時 の屋 外など湿 気の 多いところや 水がかかるところで使用しない。

内部に水などの液体が入ると、火災・感電・故障の原因になります。

注意 「傷害を負う可能性が想定される」内容です。

禁止

直射日光の当たる場所や温度が異常に高くなる場所（暖房機のそばや車内など）には置かない。

外装の変形・火傷・故障の原因になります。

禁止

本製品を分解したり改造したりしない。

火 災・感 電・けが・故障 の原因になります。

禁止

マイクロフォンを落としたり、ぶつけたりしない。

マイクロフォンは精密な部品で構成されています。落としたり、ぶつけたりして破損したまま使用すると、火災や感電、故障の原因になります。

禁止

幼児や子供の手の届く範囲に放置しない。

安全のためにお守りください。

禁止

コネクターを抜くときは、ケーブルをひっぱらない。

コードが傷つく原因になります。

禁止

不安定な場所や振動する場所には置かない。

本製品が落下して、けがの原因になります。

必ず実行

マイクロフォンは常に清潔にしておいてください。

汚れたときは乾いた布で拭いてください。

必ず実行

お手入れのときは、乾いた柔らかい布を使用してください。

ベンジン、シンナー、洗剤、化学ぞうきんなどで製品の表面を拭かないでください。変色・変質の原因になります。

必ず実行

接続する機器の取扱説明書をよく読み、説明に従って接続してください。

付属品

マイクロフォンケーブル: 5 m × 1本

マイクロフォンケーブルの接続と取りはずし

• 接続するときは、必ずマイクロフォンのスイッチと接続機器（アンプなど）の電源を切ってから行ってください。
• コネクターの突起とマイクロフォンの溝を合わせて、カチッと音がするまで、コネクターをマイクロフォンに押し込んで接続します。
• マイクロフォンのスイッチを入れる前に、接続機器の音量レベルを下げてください。

- ケーブルを取りはずすときは、コネクターのラッチロックレバーを押しながら引いてはずします。

B 使いかた

• 使うときは、マイクロフォンのスイッチを ON にします。使わないときは OFF にします。
• マイクロフォンの音質に悪影響を与えますので、グリルを手で覆わないようにしてください。

C ヒント

- ハウリングを防ぐには

• 音量を下げる。
• マイクロフォンをスピーカーの方に向けないようにして、スピーカーから離す。
• マイクロフォンのグリルの下半分を手で覆わない。

- マイクロフォンと口元を 近付けると、低音 域が強調された音になります。（近接効果）この効果をうまくコントロールすれば、音質に奥行きを与え、低音域を強調したよりパワフルな音になります。

D ① ② 接続ケーブル、③ 周波数特性図、④ 指向特性図

※仕様および外観は、改良のため予告なく変更することがあります。
主な仕様

形式 ダイナミックマイクロフォン
指向特性 単一指向性
周波数特性 60 Hz ~ 15,000 Hz
感度 -54dB ± 3dB (0dB=1V/Pa、1kHz)
出力インピーダンス 500 Ω ±	30 % (1 kHz)
コネクター 3-pin XLR-M タイプ
ケーブル Φ6 mm × 5 m	XLR-F タイプコネクター、6.3 mmプラグ
外形寸法(マイクロフォン本体のみ)(最大径×長さ)	51 × 169 mm
質量(マイクロフォン本体のみ)	220 g

保証とアフターサービス

サービスのご依頼やお問い合わせは、お買い上げの販売店、またはこの取扱説明書（以下本書）に記載の修理ご相談センターにご連絡ください。本書は、保証書の役割を兼ねています。購入を証明する書類（領収書や納品書など、製品名、品番、お買い上げ日、販売店名が記載されたもの）とあわせて、大切に保管してください。保証期間内に万一本製品が故障した場合には、購入を証明する書類をご提示のうえ、お買い上げの販売店にご依頼ください。下記の保証規定に基づいて無料修理を行うことをお約束します。

[ 持込修理 ]

保証書
製品名	マイクロフォン	品番	DM-105
製造番号
お買い上げ日	年 月 日
保証期間	(お買い上げ日から)本体:1年間
販売店名

保証規定

保証期間中、正常なご使用状態のもとで万一発生した故障につきましては、本保証規定に基づき無料修理いたします。

■ 保証期間中でも以下の場合は有料となります。

• 購入を証明する書類(領収書や納品書など、製品名、品番、お買い上げ日、販売店名が記載されたもの)のご提示がない場合
  ・納品後、輸送や修理時の取り扱いが適当でないために生じた故障の場合
• 提供されている各説明書や本規定に記載の注意事項に反する取り扱いによって発生した故障の場合
• 故障の原因が本製品以外の機器にある場合
• 塗装面および金属面が経年変化により退色、変色した場合
• 弊社認定の修理サービス技術者以外の者が修理 / 改造した部分で、その修理 / 改造が不適当であった場合
• 火災、地震、水害、落雷、その他の天災および公害や電圧異状による故障の場合
• 鼠害、塩害などによる故障、損傷の場合
• 持込修理対象の品番でお客様のご要望により出張修理を行う場合の出張料金

■ 転居・譲渡などを伴う場合、その他注意事項

• 転居、ご贈答品などで、お買い上げの販売店に修理をご依頼できない場合には、修理ご相談センターにご相談ください。
• 離島および離島に準ずる遠隔地への出張修理を行う場合の交通費は実費を申し受けます。
• 保証期間内に、本製品を他人に譲渡あるいは転売された場合でも、残存期間は保証いたします。
• 本保証内容は、日本国内においてのみ有効です。(This warranty is valid only within Japan.)

この保証内容は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。本規定によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理などについてご不明の場合は、お買い上げの販売店、または修理ご相談センターにお問い合わせください。

● 保証期間経過後の修理

修理が可能な場合は、ご希望により有料にて修理させていただきます。有寿命部品については、使用時間や使用環境などにより劣化しやすいため、消耗劣化に応じて部品の交換が必要となります。有寿命部品の交換は、お買い上げの販売店、または修理ご相談センターにご相談ください。

有寿命部品の例：フェーダー、ボリューム、スイッチ、接続端子など

● 補修用性能部品の最低保有期間

製品の機能を維持するために必要な部品の最低保有期間は、製造終了後8年です。

● 修理のご依頼

本製品に異常が見られた場合は、まず本書をよくお読みのうえ、本製品の状態をお調べください。それでも改善しないときは、お買い上げの販売店、または修理ご相談センターにご連絡ください。

● 製品の状態は詳しく

修理をご依頼いただくときは、製品名、品番などとあわせて、故障の状態をできるだけ詳しくお知らせください。

- 損害に対する責任

本製品（搭載プログラムを含む）のご使用により、お客様に生じた損害（事業利益の損失、事業の中断、事業情報の損失、そのほかの特別損失や逸失利益）については、当社は一切その責任を負わないものとします。また、いかなる場合でも、当社が負担する損害賠償額は、お客様がお支払いになったこの商品の代価相当額をもって、その上限とします。

販売元：株式会社ヤマハミュージックジャパン 音響事業戦略部

〒220-0012

神奈川県横浜市西区みなとみらい5丁目1番2号

横浜シンフォステージ ウエストタワー

* 名称、住所は変更になる場合があります。

修理に関するお問い合わせ

お買い上げの販売店、または下記の修理ご相談センターにご連絡ください。

※ 修理をご依頼いただくときは、製品名、品番などとあわせて、故障の状態をできるだけ詳しくお知らせください。

◆ 修理ご相談センター

フリーダイヤル

0120-149-808

携帯電話、IP電話からは

050-3852-4106

受付 月曜日～金曜日 10:00～17:00（祝日、センター指定休日を除く）

FAX

● 東日本(北海道/東北/関東/甲信越/東海): 03-5762-2125

● 西日本(北陸/近畿/中国/四国/九州/沖縄): 06-6649-9340

◆ 修理品お持込み窓口

受付 月曜日～金曜日 10:00～17:00（祝日、センター指定休日を除く）

※ お電話は、修理ご相談センターでお受けします。

● 東日本サービスセンター

〒143-0006 東京都大田区平和島 2 丁目1-1 JMT 京浜 E棟 A-5F FAX 03 - 5762-2125

● 西日本サービスセンター

〒556-0011 大阪市浪速区難波中1丁目13-17 ナンバ辻本ビル7F FAX [phone]

製品の仕様や取り扱いに関するお問い合わせ

お買い上げの販売店、または下記のプロオーディオ・インフォメーションセンターにご連絡ください。

◆ プロオーディオ・インフォメーションセンター

フリーダイヤル

0120-016-808

携帯電話、IP電話からは

050-3852-4171

受付 月曜日～金曜日 11:00～17:00（祝日、センター指定休日を除く）

ヤマハ サポート・お問い合わせ

https://jp.yamaha.com/support/

ヤマハ楽器音響製品お客様サポート

LI NE 公式アカウント

ヤマハ プロオーディオ ウェブサイト

https://www.yamahaproaudio.com/

ヤマハ株式会社

〒430-8650 静岡県浜松市中央区中沢町10-1

※ 名称、住所、電話番号、営業時間、URL などは変更になる場合があります。

ASCSCO1
