用户手册 DM105 YAMAHA

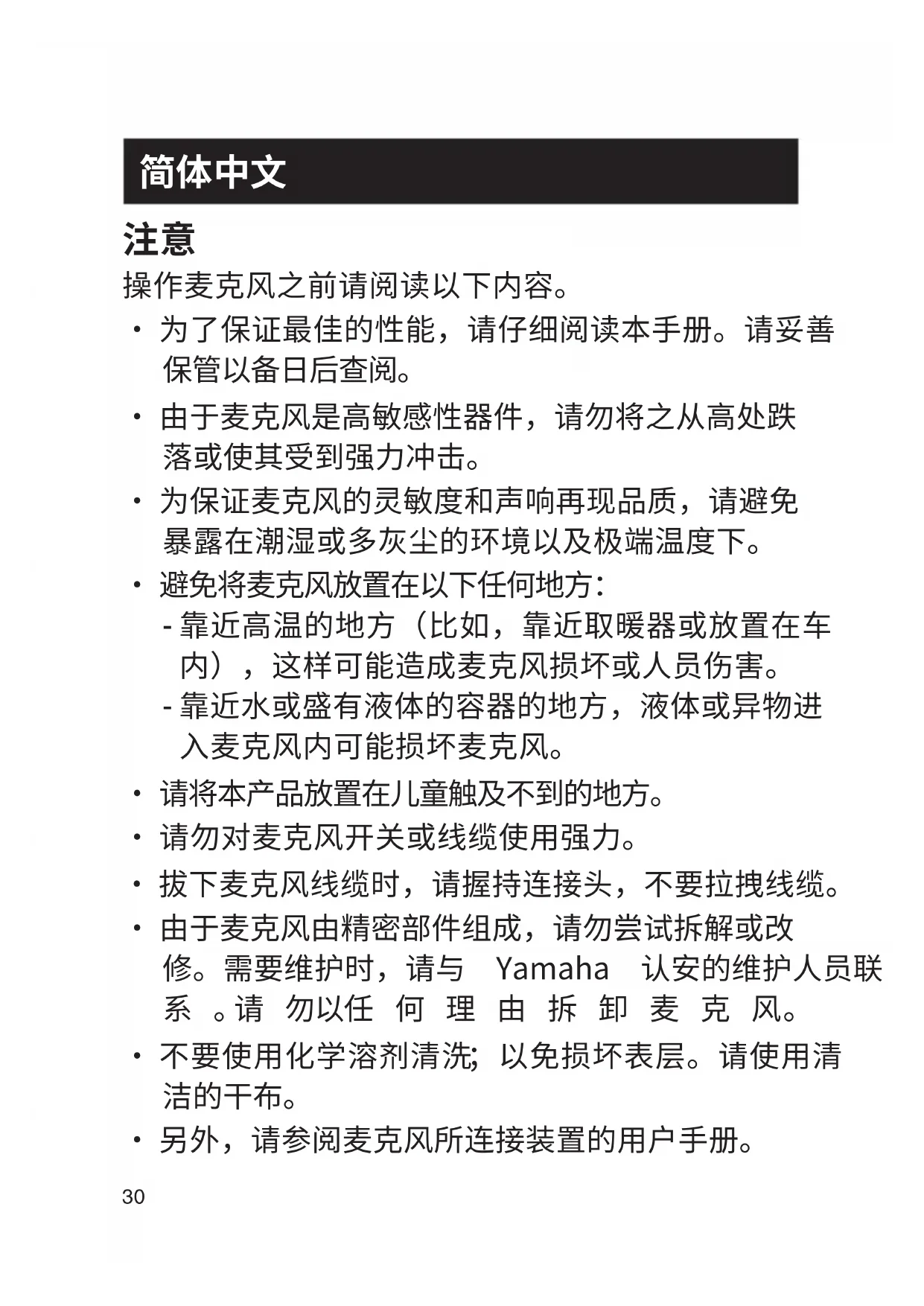

• 为了保证最佳的性能，请仔细阅读本手册。请妥善保管以备日后查阅。
• 由于麦克风是高敏感性器件，请勿将之从高处跌落或使其受到强力冲击。
• 为保证麦克风的灵敏度和声响再现品质，请避免暴露在潮湿或多灰尘的环境以及极端温度下。
• 避免将麦克风放置在以下任何地方：

- 靠近高温的地方（比如，靠近取暖器或放置在车内），这样可能造成麦克风损坏或人员伤害。 - 靠近水或盛有液体的容器的地方，液体或异物进入麦克风内可能损坏麦克风。

• 请将本产品放置在儿童触及不到的地方。
• 请勿对麦克风开关或线缆使用强力。
• 拔下麦克风线缆时，请握持连接头，不要拉拽线缆。
• 由于麦克风由精密部件组成，请勿尝试拆解或改修。需要维护时，请与 Yamaha 认安的维护人员联系。请勿以任何理由拆卸麦克风。
• 不要使用化学溶剂清洗；以免损坏表层。请使用清洁的干布。
• 另外，请参阅麦克风所连接装置的用户手册。

警告

为减少火灾或触电的危险，请勿将本机暴露于雨中或湿气中。

附件

麦克风线缆 : 5 m × 1

A 连接和断开麦克风线缆

• 连接之前，请确保麦克风和连接装置（如放大器）都已关闭。
• 将连接头上的突起部位与麦克风上的凹槽对齐，然后将连接头插入麦克风直至卡住。
• 打开麦克风开关之前，请调低连接装置（如放大器）的音量。
• 要将线缆从麦克风断开，请在按住锁扣的同时将连接头从麦克风拨出。

B 使用方法

• 使用麦克风时将开关打到 “ON”，不用时打到 “OFF”。
• 使用麦克风时，请勿用手遮住面网任何部分，以保证音质。

C 提示

- 为避免产生啸叫音;

- 调低音量。

- 将麦克风放置在不对准扬声器的地方，共克风和扬声器之间有足够距离。

- 请勿用手盖住网罩下部。

- 将麦克风放置在靠近音源的地方效应”（增强低伴音效果）。这种现象可用于创造更加丰满饱和的低音声响。

D ① ② 配线

③ 频率响应

④ 指向性

规格

类型 动圈式麦克风
指向性 单指向
频率响应 60 Hz - 15000 Hz
敏感度 / 2.83 V, 1 m	-54 dB ± 3 dB (0 dB = 1 V/ Pa, 1 kHz)
输出阻抗 500 Ω ± 30 % (1 kHz)
连接头	3 针 XLR-M 类型
线缆 φ6mm×5m	带 XLR-F 类型连接头和 6.3 mm 插头
尺寸(仅麦克(最大直径×长度)	风51×169 mm
重量(仅麦克	风) 220 g

本使用说明书的内容为出版时最新的技术规格。请至 Yamaha 网站下载最新版本的使用说明书。

保护环境

如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。

请勿将设备随意丢弃或作为生活垃圾处理。

为便于您理解使用说明书的内容，本公司已经依据国家的相关标准尽可能的将其中的英文表述部分翻译成中文。但是，由于专业性、通用性及特殊性，仍有部分内容仅以英文形式予以记载。

10

此标识适用于在中华人民共和国销售的电器电子产品。

标识中间的数字为环保使用期限的年数。

产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的

限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572

规定的限量要求。

繁體中文

注意

操作此麥克風之前，請先閱讀本說明書。

• 為確保最佳性能，請詳閱本說明書，並妥善保存以備日後參考。
• 麥克風匣具有高靈敏度，請避免從高處摔落或承受強烈撞擊。
• 為維持聲音重現的靈敏度和音質，請避免讓麥克風接觸濕氣、灰塵或極端溫度。
• 請避免將此麥克風置於以下地點：

- 極高溫處（例如車內或暖爐附近），否則可能造成麥克風損壞及/或人身傷害。

- 有水的地方或裝有液體的容器附近；一旦有液體或異物滲入，即可能造成此麥克風損壞。

- 請將本產品存放於兒童無法觸及之處。

- 請勿對麥克風的開關或纜線施力。

- 需要斷開麥克風纜線時，請握住接頭部位，並避免拉扯纜線。

- 此麥克風由精密零件組成，請勿嘗試自行改裝或修理。如需任何服務，請洽詢合格的 Yamaha 服務人員。請勿基於任何理由拆解此麥克風。

- 請勿使用化學溶劑清潔本裝置，否則可能會破壞表面塗層。如需清潔，使用乾淨的乾布即可。

- 如需連接零部件至此麥克風，請一說明書。

警告

為降低火災及觸電的風險，請勿讓本裝置淋雨或受潮。

配件

麥克風纜線：5m×1

A 連接 / 斷開麥克風纜線

• 連接纜線之前，請確認麥克風及相關零部件（例如擴音器）均已關閉。
• 將接頭插入麥克風的插孔。將接頭上的凸起部位對準麥克風上的凹槽，然後將接頭推入麥克風，直到聽到喀噠聲。
• 連接麥克風前，請先調低擴音器等零部件的音量。
• 如要斷開麥克風纜線，請按住門鎖不放，同時將接頭從麥克風取下。

B 使用方法

• 使用此麥克風期間，請將開關設為 ON；不使用時則請將開關設為 OFF。
• 為確保音質，使用麥克風時請避免用手遮住格柵的任何部位。

C 提示

- 如何避免產生回授音：

- 調 低 音量。

- 將麥克風設置於不會對準揚聲器的位置，且兩者之間需保持足夠距離。

- 請勿用手遮住格柵底部。

- 將麥克風放置在聲源附近，會引發所謂的「鄰近效應」（低頻響應增強）。此現象可用於產生更溫暖飽滿的低音。

D ① ② 接線

③ 頻率響應

④ 指向性

規格

類型 動圈式麥克風
指向性 單向
頻率響應 60 Hz - 15,000 Hz
靈敏度 / 2.83 V, 1 m	-54 dB ± 3 dB (0 dB = 1 V/ Pa, 1 kHz)
輸出阻抗 500 Ω ± 30 % (1 kHz)
接頭 3針 XLR 公頭
纜線 φ 6 mm × 5 m	隨附 XLR 母頭和 6.3 mm 接頭
尺寸(僅麥克風本體)(最大直徑 × 長度)	φ 51 × 169 mm
重量(僅麥克風本體)	220 g

* 以上規格如有異動、恕不另行通知。
