РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DM105 YAMAHA

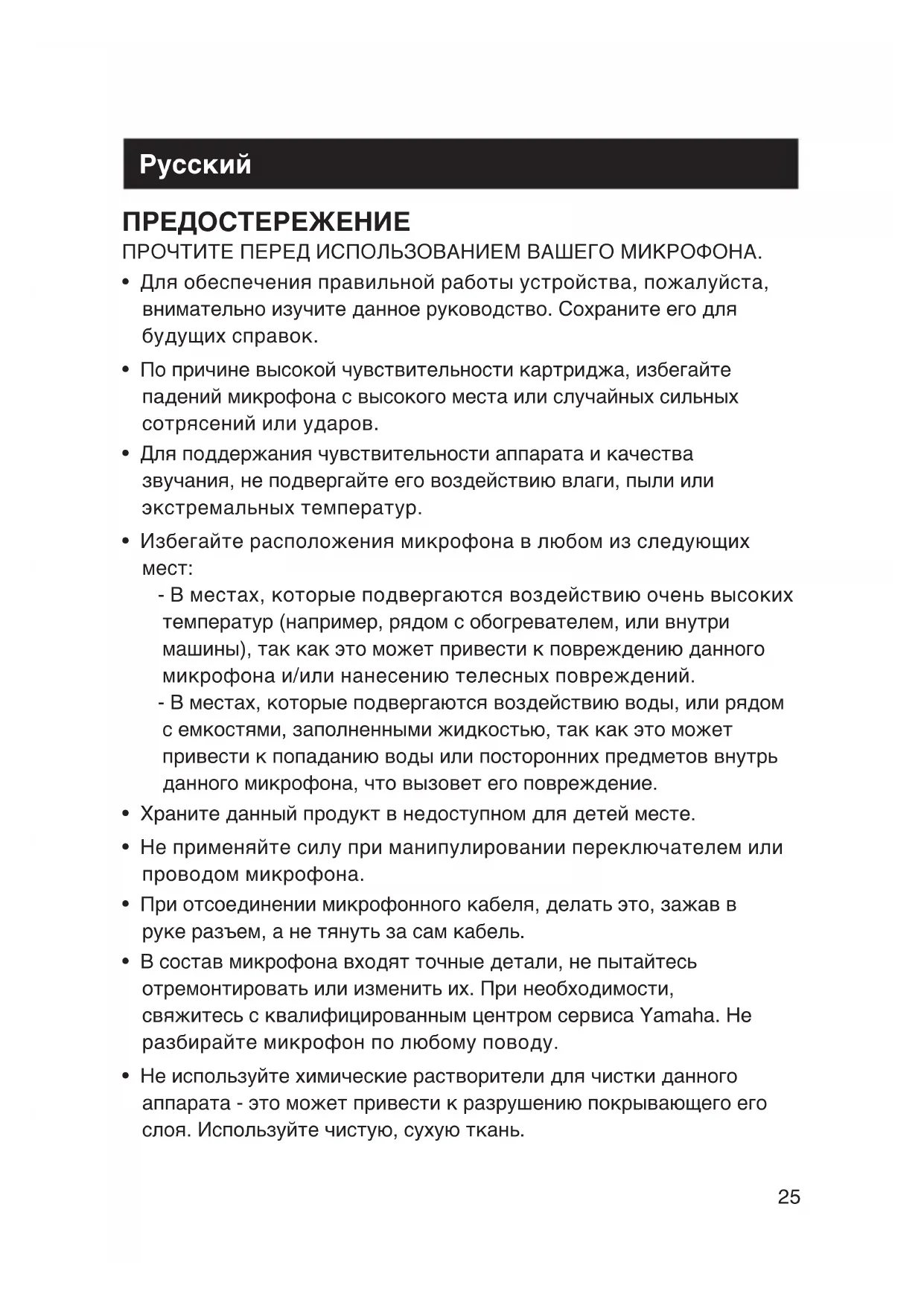

ПРЕДОСТЕРЕЖЕНИЕ ПРОЧТИТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВАШЕГО МИКРОФОНА.

• Для обеспечения правильной работы устройства, пожалуйста, внимательно изучите данное руководство. Сохраните его для будущих справок.

• По причине высокой чувствительности картриджа, избегайте падений микрофона с высокого места или случайных сильных сотрясений или ударов.

• Для поддержания чувствительности аппарата и качества звучания, не подвергайте его воздействию влаги, пыли или экстремальных температур.

• Избегайте расположения микрофона в любом из следующих

- В местах, которые подвергаются воздействию очень высоких температур (например, рядом с обогревателем, или внутри машины), так как это может привести к повреждению данного микрофона и/или нанесению телесных повреждений. - В местах, которые подвергаются воздействию воды, или рядом с емкостями, заполненными жидкостью, так как это может привести к попаданию воды или посторонних предметов внутрь данного микрофона, что вызовет его повреждение.

• Храните данный продукт в недоступном для детей месте.

• Не применяйте силу при манипулировании переключателем или проводом микрофона.

• При отсоединении микрофонного кабеля, делать это, зажав в руке разъем, а не тянуть за сам кабель.

• В состав микрофона входят точные детали, не пытайтесь отремонтировать или изменить их. При необходимости, свяжитесь с квалифицированным центром сервиса Yamaha. Не разбирайте микрофон по любому поводу.

• Не используйте химические растворители для чистки данного аппарата - это может привести к разрушению покрывающего его слоя. Используйте чистую, сухую ткань.26

• Изучите также руководства пользователя для аппаратов, которые подключаются к данному микрофону. ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ

Кабель микрофона: 5 м × 1

Подключение и отключение кабеля

• Перед подключением кабеля убедитесь, что микрофон и другие соединяемые устройства (например, усилитель) выключены.

• Вставьте коннектор в гнездо микрофона. Совместите ключ коннектора с разрезом в микрофоне, и потом введите его нажатием, пока не раздастся щелчок.

• Уменьшите громкость подсоединенных устройств (например, усилителя) до подключения микрофона.

• Чтобы отсоединить кабель от микрофона, вытащите разъем из микрофона, освободив защелку замка.

• При использовании микрофона включите ON, а при отключении OFF.

• При использовании микрофона не прикрывайте рукой часть сетки, чтобы гарантировать качество звучания.

• В целях предотвращения «завывания»: - Понизить громкость. - Расположить микрофон таким образом, чтобы он не был направлен на выступающего, и убедиться, что существует достаточное расстояние между ним и микрофоном. - Не закрывайте рукой нижнюю часть решетки микрофона.27

• Расположение микрофона на близком расстоянии от источника звука вызывает, так называемый, эффект близости (увеличение низкочастотной характеристики). Данное явление может быть использовано для создания глубокого и теплого басового

1 2 Электропроводка 3 Частотные характеристики 4 Диаграмма направленности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип Динамический речевой микрофон Диаграмма направленности Однонаправленный Частотные характеристики 60 Гц – 15000 Гц Чувствительность / 2.83 В, 1 м -54 дБ ± 3 дБ (0 дБ = 1 В/Па, 1 кГц) Выходное полное сопротивление 500 Ω ± 30 % (1 кГц) Коннектор 3 штыря, типа XLR-M

φ 6мм × 5 м с коннектором типа XLR-F и вилкой 6,3мм Размеры (только микрофона) (макс. диаметр × длина) φ 51 × 169мм Вес (только микрофона) 220 г

• Технические характеристики могут быть изменены без предварительного предупреждения. Важное примечание: Информация об условиях Гарантии для Клиентов в Российской Федерации [Русский] Для получения подробной информации об условиях Гарантии на продукцию Yamaha в России, условиях гарантийного обслуживания, пожалуйста, посетите веб-сайт по адресу ниже (на сайте доступен файл с условиями для скачивания и печати) или обратитесь в офис представительства Yamaha в России. https://ru.yamaha.com/ru/support/28 Продукция Микрофон модели: DM-105 Страна происхождения Китай Изготовитель Yamaha Corporation 10-1 Nakazawa-cho, Naka-ku, Hamamatsu-shi, Shizuoka-ken 430-8650, Япония Дата изготовления Дата производства обозначается пятью цифрами на микрофоне. (Снимите защитную решетку, чтобы посмотреть.) Слева первые две цифры обозначают последние две цифры года производства продукта (например, «19» обозначает 2019 год). Следующие две цифры обозначают дату производства в виде номера недели (например, «08» обозначает 8-ую неделю

Последняя цифра обозначает день недели производства (1: воскресенье, 2: понедельник, 3: вторник, 4: среда, 5:четверг, 6: пятница, 7: суббота). Срок хранения Срок хранения не установлен. Условия для утилизации

Следуйте местному органу правил утилизации отходов. Условия для реализации

Правила и условия реализации не установлены изготовителем и должны соответствовать национальномуи/или местному законодательству страны реализации товара.29 Название и адрес импортера на территории таможенного

ООО «Ямаха Мюзик» г.Москва, улица Киевская, дом 7, офис 37 Условие хранения Во избежание деформации оборудования, повреждения внутренних компонентов и сбоев в работе не держите оборудование в помещениях с избыточной вибрацией, а также в местах, где слишком пыльно, холодно или жарко.30
