MANUAL DE USUARIO DM105 YAMAHA

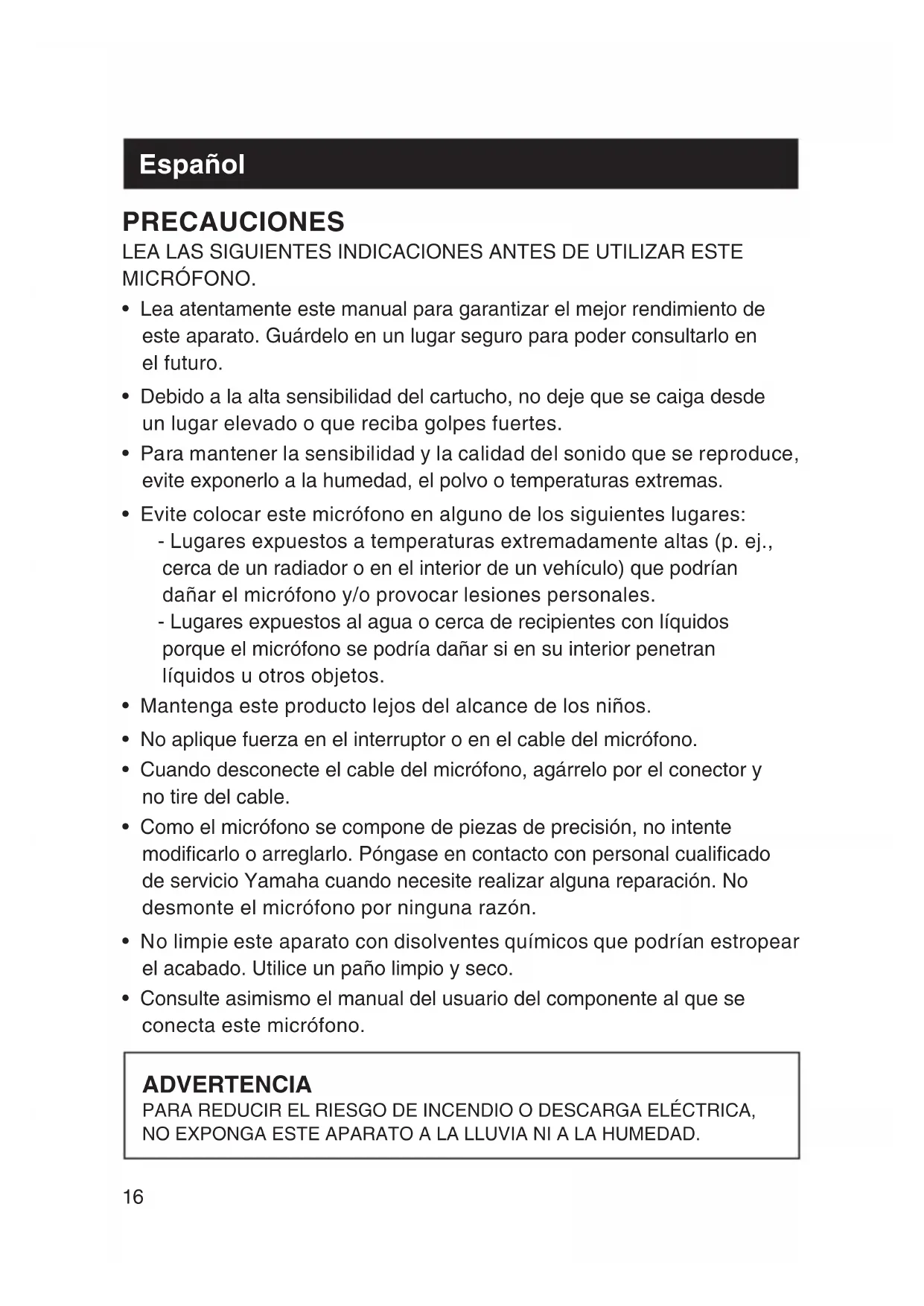

LEA LAS SIGUIENTES INDICACIONES ANTES DE UTILIZAR ESTE MICRÓFONO.

• Lea atentamente este manual para garantizar el mejor rendimiento de este aparato. Guárdelo en un lugar seguro para poder consultarlo en el futuro.
• Debido a la alta sensibilidad del cartucho, no deje que se caiga desde un lugar elevado o que reciba golpes fuertes.
• Para mantener la sensibilidad y la calidad del sonido que se reproduce, evite exponerlo a la humedad, el polvo o temperaturas extremas.
• Evite colocar este micrófono en alguno de los siguientes lugares:
• Lugares expuestos a temperaturas extremadamente altas (p. ej., cerca de un radiador o en el interior de un vehículo) que podrían dañar el micrófono y/o provocar lesiones personales.
• Lugares expuestos al agua o cerca de recipientes con líquidos porque el micrófono se podría dañar si en su interior penetran líquidos u otros objetos.
• Mantenga este producto lejos del alcance de los niños.
• No aplique fuerza en el interruptor o en el cable del micrófono.
• Cuando desconecte el cable del micrófono, agárrelo por el conector y no tire del cable.
• Como el micrófono se compone de piezas de precisión, no intente modificarlo o arreglarlo. Póngase en contacto con personal cualificado de servicio Yamaha cuando necesite realizar alguna reparación. No desmonte el micrófono por ninguna razón.
• No limpie este aparato con disolventes químicos que podrían estropear el acabado. Utilice un paño limpio y seco.
• Consulte asimismo el manual del usuario del componente al que se conecta este micrófono.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

Accesorio

Cable del micrófono: 5 m × 1

A Conexión y desconexión del cable del micrófono

• Antes de efectuar la conexión, compruebe que el micrófono y el componente (p. ej., el amplificador) están desconectados.
• Inserte el conector en la toma del micrófono. Alinee la claveta del conector con la ranura del micrófono, y empuje entonces el conector hacia el micrófono hasta que haga clic.
• Baje el volumen del componente (p. ej., el amplificador) antes de conectar el micrófono.
• Para desconectar el cable del micrófono, tire del conector hacia afuera del micrófono mientras presiona el seguro de bloqueo.

B Modo de empleo

• Ponga el interruptor en ON cuando utilice el micrófono, y en OFF cuando no lo utilice.
• Para garantizar la calidad del sonido, no cubra con las manos ninguna parte de la rejilla cuando utilice el micrófono.

C Atención

- Para que no se produzcan sonido chirriantes:

• Baje el volumen.
• Coloque el micrófono de forma que no esté orientado hacia el hablante y que exista suficiente distancia entre el micrófono y el hablante.
• No cubra con las manos la parte inferior de la rejilla.

- La colocación del micrófono cerca de la fuente de sonido produce el denominado “efecto de proximidad” (un refuerzo de la respuesta de baja frecuencia). Este fenómeno se puede emplear para crear un sonido de graves más rico y cálido.

D ① ② Cableado

③ Respuesta de frecuencia

4 Patrón polar

ESPECIFICACIONES

Tipo Micrófono dinámico
Patrón polar Unidireccional
Respuesta de frecuencia 60 Hz – 15.000 Hz
Sensibilidad / 2.83 V, 1m -54 dB ± 3 dB (0 dB = 1 V/Pa, 1 kHz)
Impedancia de salida 500 Ω ± 30 % (1 kHz)
Conector Tipo XLR-M 3 pin
Cable ø6 mm × 5 m con conector XLR-F y toma de 6,3 mm
Dimensiones (sólo el micrófono) (diámetro máx. × longitud)	ø51× 169 mm
Peso (sólo el micrófono) 220 g

* Las especificaciones están sujetas a cambios sin previo aviso.

Información para usuarios sobre la recogida y eliminación de los equipos antiguos

Este símbolo en los productos, embalajes y documentos anexos significa que los productos eléctricos y electrónicos no deben mezclarse con los desperdicios domésticos normales. Para el tratamiento, recuperación y reciclaje apropiados de los productos antiguos, llévelos a puntos de reciclaje correspondientes, de acuerdo con la legislación nacional.

Al deshacerse de estos productos de forma correcta, ayudará a ahorrar recursos valiosos y a impedir los posibles efectos desfavorables en la salud humana y en el entorno que de otro modo se producirían si se trataran los desperdicios de modo inapropiado.

Para obtener más información acerca de la recogida y el reciclaje de los productos antiguos, póngase en contacto con las autoridades locales, con el servicio de eliminación de basuras o con el punto de venta donde adquirió los artículos.

Para los usuarios empresariales de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su vendedor o proveedor para obtener más información.

Información sobre la eliminación en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos artículos, póngase en contacto con las autoridades locales o con el vendedor y pregúnteles el método correcto.

(weee_eu_es_02)
