XMCS700 - Micrófono YAMAHA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO XMCS700 YAMAHA

Manual de funcionamiento

操作ガイド

操作指南

사용 설명서

Consulte el manual del usuario que proporciona información detallada sobre cómo utilizar el producto.

Puede descargar el último firmware y manual del usuario desde el siguiente sitio web:

Código relativo a la fecha 6

Español

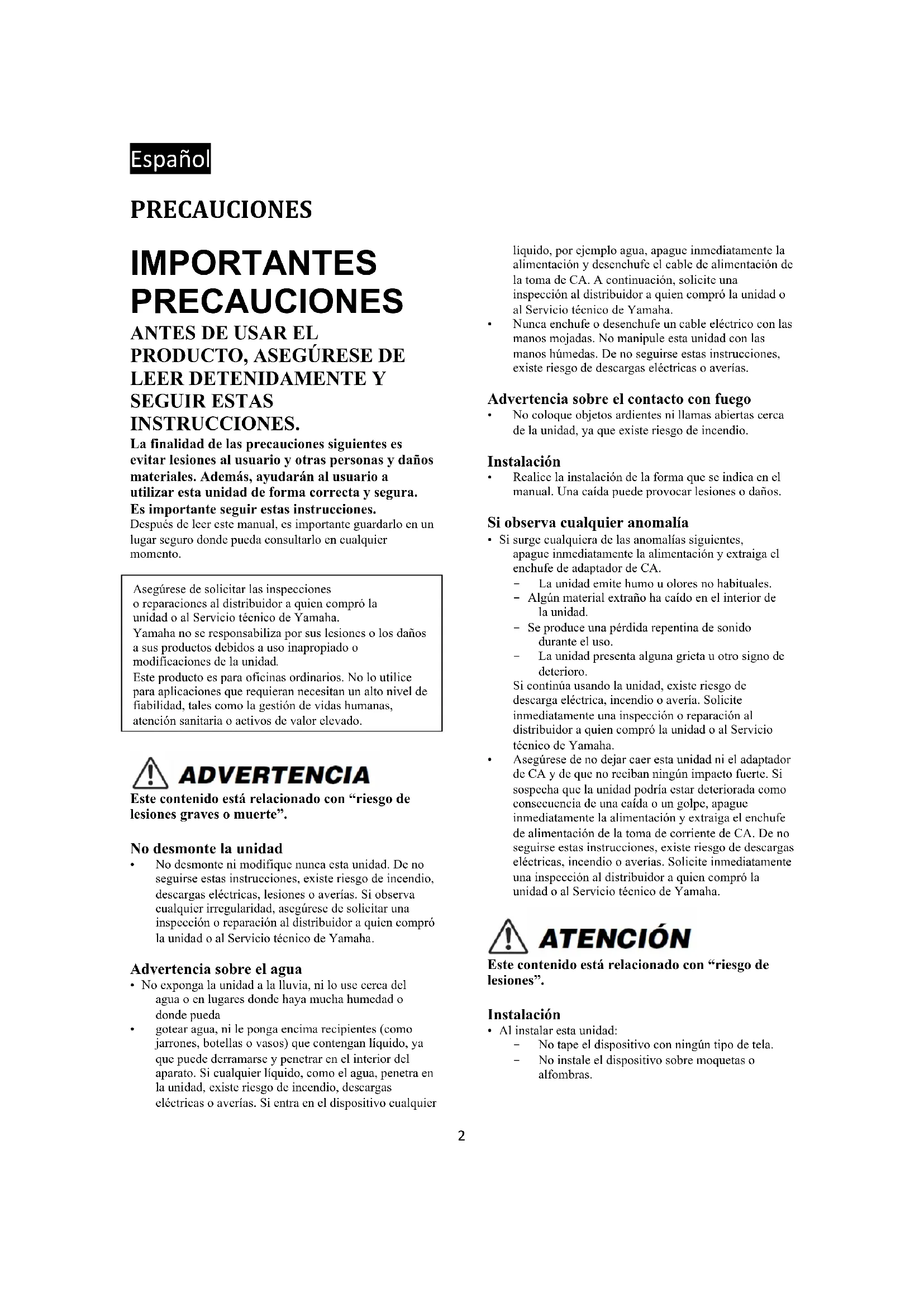

PRECAUCIONES

IMPORTANTES PRECAUCIONES

ANTES DE USAR EL PRODUCTO, ASEGÚRESE DE LEER DETENIDAMENTE Y SEGUIR ESTAS INSTRUCCIONES.

La finalidad de las precauciones siguientes es evitar lesiones al usuario y otras personas y daños materiales. Además, ayudarán al usuario a utilizar esta unidad de forma correcta y segura.

Es importante seguir estas instrucciones.

Después de leer este manual, es importante guardarlo en un lugar seguro donde pueda consultarlo en cualquier momento.

Asegúrese de solicitar las inspecciones o reparaciones al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha. Yamaha no se responsabiliza por sus lesiones o los daños a sus productos debidos a uso inapropiado o modificaciones de la unidad. Este producto es para oficinas ordinarios. No lo utilice para aplicaciones que requieran necesitan un alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor elevado.

ADVERTENCIA

Este contenido está relacionado con “riesgo de lesiones graves o muerte”.

No desmonte la unidad

- No desmonte ni modifique nunca esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas, lesiones o averías. Si observa cualquier irregularidad, asegúrese de solicitar una inspección o reparación al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

Advertencia sobre el agua

• No exponga la unidad a la lluvia, ni lo use cerca del agua o en lugares donde haya mucha humedad o donde pueda
• gotear agua, ni le ponga encima recipientes (como jarrones, botellas o vasos) que contengan líquido, ya que puede derramarse y penetrar en el interior del aparato. Si cualquier líquido, como el agua, penetra en la unidad, existe riesgo de incendio, descargas eléctricas o averías. Si entra en el dispositivo cualquier

líquido, por ejemplo agua, apague inmediatamente la alimentación y desenchufe el cable de alimentación de la toma de CA. A continuación, solicite una inspección al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

- Nunca enchufe o desenchufe un cable eléctrico con las manos mojadas. No manipule esta unidad con las manos húmedas. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas o averías.

Advertencia sobre el contacto con fuego

- No coloque objetos ardientes ni llamas abiertas cerca de la unidad, ya que existe riesgo de incendio.

Instalación

• Realice la instalación de la forma que se indica en el manual. Una caída puede provocar lesiones o daños.

Si observa cualquier anomalía

- Si surge cualquiera de las anomalías siguientes, apague inmediatamente la alimentación y extraiga el enchufe de adaptador de CA.

• La unidad emite humo u olores no habituales.
• Algún material extraño ha caído en el interior de la unidad.
• Se produce una pérdida repentina de sonido durante el uso.

- La unidad presenta alguna grieta u otro signo de deterioro.

Si continúa usando la unidad, existe riesgo de descarga eléctrica, incendio o avería. Solicite inmediatamente una inspección o reparación al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

- Asegúrese de no dejar caer esta unidad ni el adaptador de CA y de que no reciban ningún impacto fuerte. Si sospecha que la unidad podría estar deteriorada como consecuencia de una caída o un golpe, apague inmediatamente la alimentación y extraiga el enchufe de alimentación de la toma de corriente de CA. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas, incendio o averías. Solicite inmediatamente una inspección al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

Instalación

• Al instalar esta unidad:
• No tape el dispositivo con ningún tipo de tela.
• No instale el dispositivo sobre moquetas o alfombras.

Español

• Asegúrese de que la superficie superior queda hacia arriba; no instale la unidad sobre los laterales ni boca abajo.
• No utilice el dispositivo en un lugar demasiado pequeño o mal ventilado.

De no seguirse las instrucciones anteriores, el calor quedaría atrapado en el interior de la unidad, con el consiguiente riesgo de incendio o averías. Asegúrese de que haya espacio suficiente alrededor de la unidad: al menos 1.2 cm en la parte superior y 1.2 cm en los laterales.

• Asegúrese de que la parte superior esté colocada arriba. De no seguirse estas instrucciones, existe riesgo de averías o de que la unidad se caiga y provoque lesiones.
• No instale la unidad en lugares donde pueda entrar en contacto con gases corrosivos o aire salobre o lugares con exceso de humo o vapor. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• Antes de mover esta unidad, asegúrese de desconectar el interruptor de alimentación y todos los cables de conexión. De no seguirse estas instrucciones, existe riesgo de deterioro de los cables o de que usted u otra persona tropiecen con ellos y se caigan.

Mantenimiento

- Retire el enchufe de la toma de CA cuando antes de limpiar la unidad. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas.

Precauciones de uso

• No inserte ningún material extraño, como un objeto metálico o papel en los orificios de ventilación de esta unidad. De no seguirse estas instrucciones, existe riesgo de incendío, descargas eléctricas o averías. Si cae algún material extraño en la unidad, apague inmediatamente la alimentación y extraiga el enchufe de alimentación de la toma de corriente de CA y solicite una inspección al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• Mantenga las piezas pequeñas fuera del alcance de los niños. Sus niños podrían tragárselas accidentalmente.

• No haga lo siguiente:

• subirse o sentarse en el equipo.

• poner objetos elementos pesados encima del equipo.
• apilar el equipo.
• aplicar fuerza más allá de lo razonable a los botones, interruptores, terminales de entrada/salida, etc.

- No tire de los cables conectados para evitar lesiones o daños en la unidad debidos a caídas.

- No utilice la unidad si el sonido se escucha distorsionado. Si se utiliza la unidad de forma prolongada en estas condiciones, podría producirse un recalentamiento, con el consiguiente riesgo de incendio.

AVISO

Indica los puntos que debe observar para evitar fallas en el producto, daños o mal funcionamiento y pérdida de datos, así como para proteger el medio ambiente.

Instalación

• No utilice esta unidad cerca de otro equipo electrónico. Si no lo hace, la unidad u otro equipo podría producir ruido.
• No utilice esta unidad en un lugar expuesto a la luz directa del sol, que se caliente excesivamente, como cerca de un calentador, o excesivamente frío, o que esté expuesto a polvo o vibraciones excesivos. Si no se observa esto, el panel de la unidad se deformará, los componentes internos no funcionarán correctamente o el funcionamiento se volverá inestable.

Manejo

• No coloque productos de vinilo, plástico o goma en esta unidad. Si no se observa esto, puede causar decoloración o deformación en el panel de esta unidad.
• Si la temperatura ambiente cambia drásticamente (por ejemplo, durante el transporte de la unidad o bajo un calentamiento rápido o enfriamiento) y existe la posibilidad de que se haya formado condensación en la unidad, deje la unidad durante varias horas sin encenderla hasta que esté completamente seca antes utilizar. El uso de la unidad mientras hay condensación puede causar mal funcionamiento.

Mantenimiento

• Si la temperatura o la humedad cambian drásticamente, pueden formarse gotitas de agua (condensación) en la superficie de la unidad. Si se forman gotitas de agua, limpie inmediatamente con un paño suave.
• Cuando limpie la unidad, utilice un paño seco y suave. El uso de productos químicos como la bencina o el diluyente, los agentes de limpieza o los paños de limpieza químicos pueden causar decoloración o deformación.

INFORMACIÓN

Indica información de nota con respecto a este producto.

No conecte el producto a ningún elemento de equipo que no sea el Yamaha CS-700. Si no se observa esto, podría producirse un incendio, una descarga eléctrica o daños en el producto.

Acerca del contenido de este manual

- Los nombres de las empresas y de los productos de este manual son marcas comerciales o marcas registradas de sus respectivas compañías.

Información para usuarios sobre la recogida y eliminación de los equipos antiguos

Este símbolo en los productos, embalajes y documentos anexos significa que los productos eléctricos y electrónicos no deben mezclarse con los desperdicios domésticos normales.

Para el tratamiento, recuperación y reciclaje apropiados de los productos antiguos, llévelos a puntos de reciclaje correspondientes, de acuerdo con la legislación nacional.

Al deshacerse de estos productos de forma correcta, ayudará a ahorrar recursos valiosos y a impedir los posibles efectos desfavorables en la salud humana y en el entorno que de otro modo se producirían si se trataran los desperdicios de modo inapropiado.

Para obtener más información acerca de la recogida y el reciclaje de los productos antiguos, póngase en contacto con las autoridades locales, con el servicio de eliminación de basuras o con el punto de venta donde adquirió los artículos.

Para los usuarios empresariales de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su vendedor o proveedor para obtener más información.

Información sobre la eliminación en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos artículos, póngase en contacto con las autoridades locales o con el vendedor y pregúnteles el método correcto.

Español

Introducción

Gracias por comprar el micrófono de extensión XM-CS-700. El XM-CS-700 está específicamente diseñado como un micrófono de extensión para los productos de conferencia de audio / video de Yamaha. Actualmente es compatible con la serie CS-700 de sistemas de colaboración de sonido de video para salas Huddle.

Contenido

1	Micrófono de extensión
1	Manual de usuario (este documento)

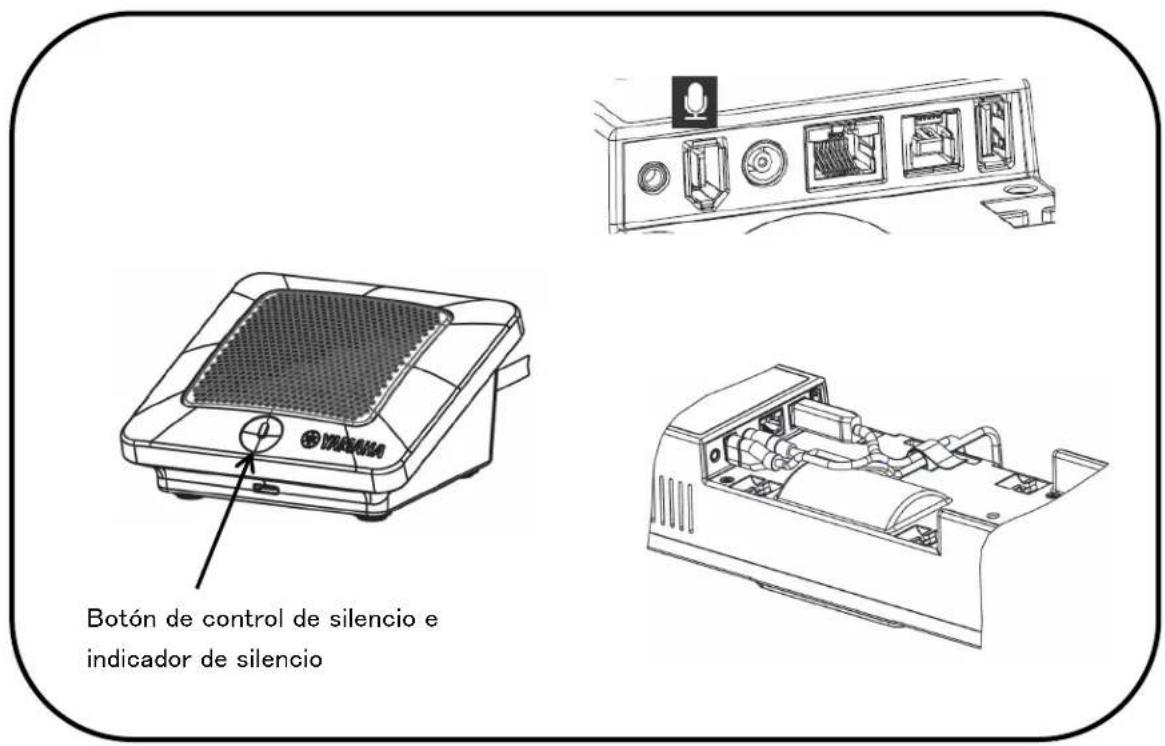

Conexión del XM-CS-700, controles e indicadores

Este manual incluye solo información fundamental sobre la conexión y el uso del micrófono de extensión. Para obtener información detallada, lea los manuales del producto al que conecta el XM-CS-700.

Puede descargar la documentación en uc.yamaha.com.

Botón de control de silencio e indicador de silencio

Ficha técnica

Audio
Cobertura de los micrófonos	Recepción de audio en 120 grados; los mejores resultados se consiguen dentro de un radio de 6 pies/1,80 metros.
Respuesta de frecuencia del micrófono	160 – 16 000 Hz
CUMPLIMIENTO NORMATIVO
Seguridad	IEC60065, IEC60950, IEC62368
EMC	CISPR13/CISPR22/CISPR32/ FCC/J55013/ ETSI EN 300 328 / ETSI EN 302 291-2 / ETSI EN 300 330-2 EN55024/ CISPR24 o 35 y ETSI EN 301 489-1
Medioambiental	RoHS, Reach, WEEE
GARANTÍA
Mundial salvo para la UE	1 año con devolución a fábrica
Unión Europea	2 años con devolución a fábrica
TAMAÑO, PESO, POTENCIA, TEMPERATURA DE FUNCIONAMIENTO
Altura	44,26mm
Largo	76,43mm
Ancho	79,63mm
Peso (incluido el soporte)	266 g
Tensión de entrada	5 V
Corriente de entrada	8 mA
Consumo de potencia (máx.)	40 mW
Longitud del cable	7,5m
Temperatura de funcionamiento	0 hasta 35 °C
Temperatura de almacenamiento	-30 hasta 55 °C
Humedad relativa de funcionamiento/almacenamiento	20 % hasta el 85 % (sin condensación)
Altitud máxima de funcionamiento	2.000m

Código relativo a la fecha

El código de la fecha que figura en la etiqueta del modelo CS-700 indica cuándo se fabricó el producto. El primer dígito indica el año.

Primer dígito	Año natural
7	2017
8	2018
9	2019
0	2020
1	2021

El segundo y el tercer dígito indican la semana natural de dicho año; desde 01 al comienzo del año hasta 52 (o 53).

日本語

コンテンツ

安全上のご注意……2

はじめに……5

内容....5

Aviso importante: información sobre la garantía para los clientes del EEE\* y Suiza

Español

Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la versión del archivo para imprimir está disponible en el sitio web) o póngase en contacto con el representante de Yamaha Unified Communications en su país. * EEE: Espacio Económico Europeo

DECLARACIÓN DE CONFORMIDAD UE

1 Nombre del Modelo:...
2 Nombre y dirección del representante autorizado del fabricante:...
3 Esta declaración de conformidad se expide bajo la exclusiva responsabilidad del fabricante:
4 Objeto de la declaración:..
5 El objeto de la declaración descrita anteriormente es conforme con:..
6 Referencias a las normas armonizadas aplicadas o referencias a las especificaciones técnicas en relación con las cuales se declara la conformidad:...
7 Cuando proceda, el nombre y número del organismo notificado y certificado:..
8 Cuando proceda, descripción de los accesorios y componentes, incluido el software, que permiten que el equipo radioeléctrico funcione como estaba previsto:...
9 Información adicional:...

Firmado por y en nombre de:...

(lugar y fecha de emisión)...

(nombre, cargo) (firma):...

CS

Czech

EU PROHLÁŠENÍ O SHODĚ
