使用説明書 XMCS700 YAMAHA
製品の使用方法の詳細については、ユーザーズマニュアルを参照してください。
以下のWeb サイトから最新情報をダウンロードできます。 マニュアル
https://sound-solution.yamaha.com/download/ ファームウェア
XM-CS-700 の接続、操作、表示機能について……5
主な仕様....6
日付コード……6
日本語

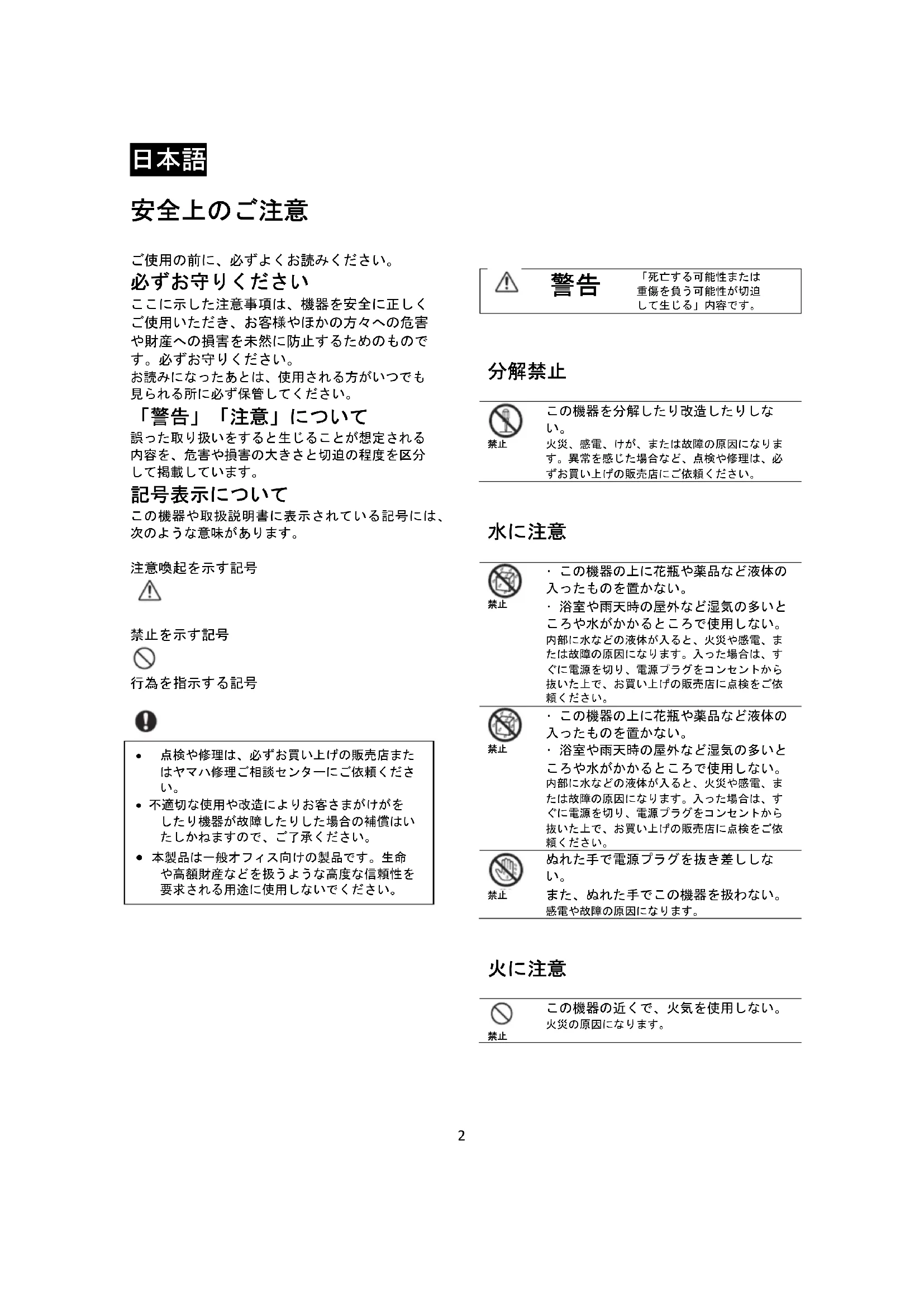

安全上のご注意
ご使用の前に、必ずよくお読みください。
必ずお守りください
ここに示した注意事項は、機器を安全に正しくご使用いただき、お客様やほかの方々への危害や財産への損害を未然に防止するためのものです。必ずお守りください。
お読みになったあとは、使用される方がいつでも見られる所に必ず保管してください。
「警告」「注意」について
誤った取り扱いをすると生じることが想定される内容を、危害や損害の大きさと切迫の程度を区分して掲載しています。
記号表示について
この機器や取扱説明書に表示されている記号には、次のような意味があります。
注意喚起を示す記号
禁止を示す記号
行為を指示する記号
- 点検や修理は、必ずお買い上げの販売店またはヤマハ修理ご相談センターにご依頼ください。
- 不適切な使用や改造によりお客さまがけがをしたり機器が故障したりした場合の補償はいたしかねますので、ご了承ください。
- 本製品は一般オフィス向けの製品です。生命や高額財産などを扱うような高度な信頼性を要求される用途に使用しないでください。
警告
「死亡する可能性または重傷を負う可能性が切迫して生じる」内容です。
分解禁止
禁止
この機器を分解したり改造したりしない。
火災、感電、けが、または故障の原因になります。異常を感じた場合など、点検や修理は、必ずお買い上げの販売店にご依頼ください。
水に注意
禁止
・この機器の上に花瓶や薬品など液体の入ったものを置かない。
浴室や雨天時の屋外など湿気の多いところや水がかかるところで使用しない。内部に水などの液体が入ると、火災や感電、または故障の原因になります。入った場合は、すぐに電源を切り、電源プラグをコンセントから抜いた上で、お買い上げの販売店に点検をご依頼ください。
禁止
・この機器の上に花瓶や薬品など液体の入ったものを置かない。
・浴室や雨天時の屋外など湿気の多いところや水がかかるところで使用しない。内部に水などの液体が入ると、火災や感電、または故障の原因になります。入った場合は、すぐに電源を切り、電源プラグをコンセントから抜いた上で、お買い上げの販売店に点検をご依頼ください。
禁止
ぬれた手で電源プラグを抜き差ししない。
また、ぬれた手でこの機器を扱わない。 感電や故障の原因になります。
火に注意
禁止
この機器の近くで、火気を使用しない。 火災の原因になります。
日本語
設置
| 必ず実行 | 取扱説明書で指示された方法で組み立てて設置する。落下や転倒して、けがや破損の原因になります。 |
| 必ず実行 | 設置後は必ず安全性を確認する。定期的に安全点検を実施する。落下や転倒して、けがをする可能性があります。 |
お手入れ
| 禁止 | 清掃用や潤滑用などの可燃性ガスのエアゾールやスプレーを使用しない。可燃性ガスが本機の内部に留まり、爆発や火災が発生するおそれがあります。 |
異常に気づいたら
| 必ず実行 | 下記のような異常が発生した場合、すぐに電源を切り、電源プラグをコンセントから抜く。・機器から異常なにおいや煙が出た場合・機器の内部に異物が入った場合・使用中に音が出なくなった場合・機器に亀裂、破損がある場合そのまま使用を続けると、感電や火災、または故障のおそれがあります。至急、お買い上げの販売店に点検や修理をご依頼ください。 |
| 必ず実行 | この機器やACアダプターを落としたり、強い衝撃を与えたりしないように注意する。落とすなどして破損したおそれのある場合は、すぐに電源を切り、電源プラグをコンセントから抜く。感電や火災、または故障のおそれがあります。至急、お買い上げの販売店に点検をご依頼ください。 |
注意
「傷害を負う可能性が想定される」内容です。
設置
| 禁止 | この機器を設置する際は、・布やテーブルクロスをかけない。・じゅうたんやカーペットなどの上には設置しない。・天面以外を上にして設置しない。・風通しの悪い狭いところへは押し込まない。機器内部に熱がこもり、火災や故障の原因になります。本機の周囲に上1.2cm、側面1.2cm以上のスペースを確保してください。 |
| (KDZ5)禁止 | 天面以外を上にして設置しない。故障や転倒してけがの原因となることがあります。 |
| (26AW)禁止 | 塩害や腐食性ガスが発生する場所、油煙や湯気の多い場所に設置しない。故障の原因になります。 |
| (2TS4)禁止 | 地震など災害が発生した場合はこの機器に近づかない。この機器が転倒または落下して、けがの原因になります。 |
| (2HZK)必ず実行 | この機器を移動する前に、必ず電源スイッチを切り、接続ケーブルをすべて外す。ケーブルを傷めたり、お客様やほかの方々が転倒したりするおそれがあります。 |
お手入れ
| 必ず実行 | お手入れをする前に、必ずコンセントから電源プラグを抜く。感電の原因になることがあります。 |
取り扱い
| 禁止 | この機器の通風孔/パネルのすき間から金属や紙片などの異物を入れない。火災、感電、または故障の原因になります。入った場合は、すぐに電源を切り、電源プラグをコンセントから抜いた上で、お買い上げの販売店に点検をご依頼ください。 |
| 禁止 | 小さな部品は、乳幼児の手の届くところに置かない。お子様が誤って飲み込むおそれがあります。 |
日本語
| [HBOH]禁止 | 以下のことをしない。この機器の上に乗る。この機器の上に重いものを載せる。この機器を重ねて置く。ボタンやスイッチ、入出力端子などに無理な力を加える。けがをしたり、この機器が破損したりする原因になります。 |
| [IMAGE]禁止 | 接続されたケーブルを引っ張らない。接続されたケーブルを引っ張ると、機器が転倒して破損したり、けがをしたりする原因になります。 |
| [IMAGE]禁止 | 音がひずんだ状態ではこの機器を使用しない。機器が発熱し、火災の原因になることがあります。 |
お知らせ
製品の故障、損傷または誤動作、データの損失を防止するため、および環境を保護するために守らなければならない点をお伝えします。
インストール
- 本機を他の電子機器の近くで使用しないでください。これを守らないと、本機が騒音を発することがあります。
- 直射日光の当たる場所、ヒーターの近く、極端に寒いところ、埃や振動の激しい場所、非常に暑い場所などでは使用しないでください。これらを守らないと、ユニットのパネルが変形したり、内部部品が誤動作したり、動作が不安定になる可能性があります。
取り扱い
- 本機にビニール、プラスチック、ゴム製品を置かないでください。これを守らないと、本機のパネルを変色や変形させる原因となります。
- 周囲温度が急激に変化し（ユニット輸送中や急速加熱または冷却中など）、ユニットに結露が生じる可能性がある場合は、電源を入れずに数時間放置して完全に乾燥させてください。結露している状態で使用すると故障の原因となります。
メンテナンス
- 温度や湿度が急激に変化すると、ユニット表面に水滴（結露）が発生することがあります。水滴が発生した場合は、すぐに柔らかい布で拭き取ってください。
- 装置を清掃するときは、乾いた柔らかい布を使用してください。ベンジンやシンナーなどの化学薬品、洗浄剤、または化学薬品を使用すると、変色や変形を引き起こす可能性があります。
情報
この製品に関する情報を示します。
ヤマハ CS-700 以外の機器に接続しないでください。これを守らないと、火災、感電、または製品の損傷を招く恐れがあります。
このマニュアルの内容について
- 本書に記載されている会社名、製品名は、各社の商標または登録商標です。
日本語
はじめに
XM-CS-700 拡張マイクをお買い上げいただきありがとうございます。XM-CS-700 は、ヤマハのオーディオ/ビデオ会議製品用の専用拡張マイクとして設計されています。現在、ハドルルーム用のビデオサウンドコラボレーションシステム、CS-700 シリーズ用としてお使いいただけます。
内容
| 1 | 拡張マイクロホン |
| 1 | ユーザーマニュアル(本書) |

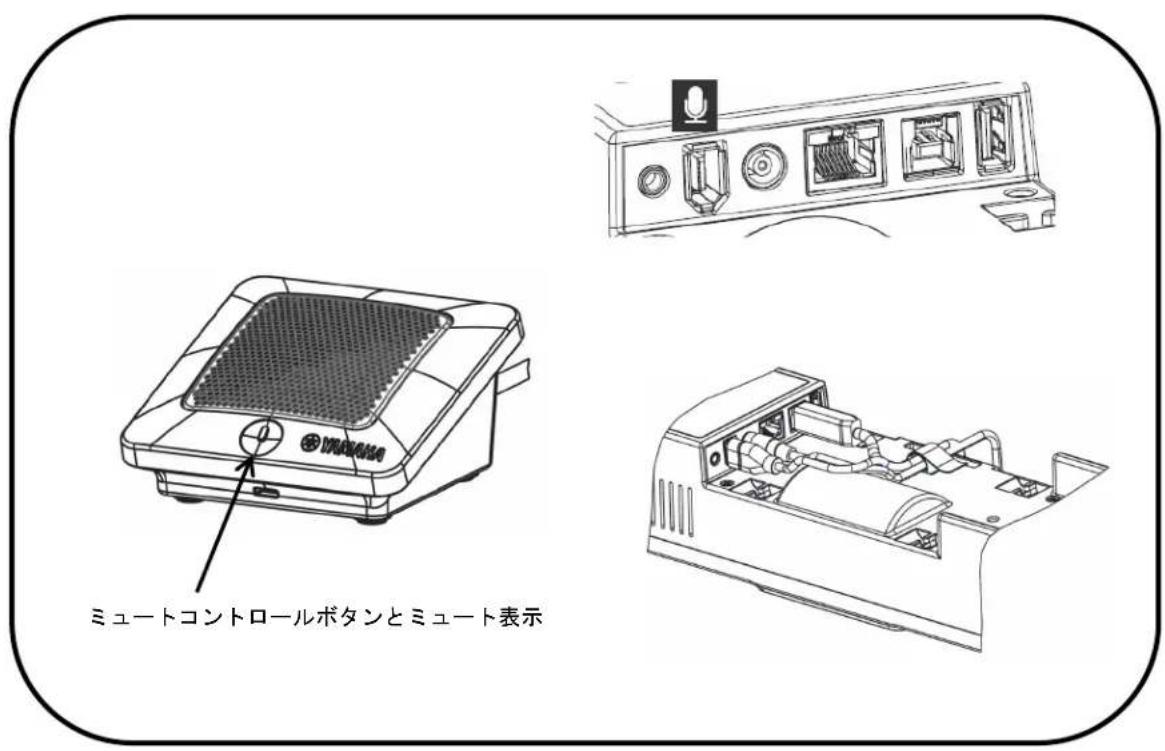

XM-CS-700 の接続、操作、表示機能について
このマニュアルは、拡張マイクの接続と使用に関する基本的な情報のみが記載されています。詳細は、XM-CS-700を接続する製品のマニュアルを参照してください。
ドキュメンテーションは uc.yamaha.com からダウンロードできます。
主な仕様
| オーディオ | |
| マイク収音範囲 | 120°の音声を収音、最適距離1.80m以内 |
| マイク周波数応答 | 160~16,000Hz |
| 適合規格 | |
| 安全 | IEC60065、IEC60950、IEC62368 |
| EMC | CISPR13/CISPR22/CISPR32/FCC/J55013/ETSI EN 300 328/ETSI EN 302 291-2/ETSI EN 300 330-2、EN55024/CISPR24または35およびETSI EN 301 489-1 |
| 環境 | RoHS、Reach、WEEE |
| 保証 | |
| EUを除く全地域 | メーカー保証1年 |
| EU | メーカー保証2年 |
| 寸法、重量、電源、動作温度 | |
| 高さ | 44.26mm |
| 奥行き | 76.43mm |
| 幅 | 79.63mm |
| 重量 | 0.5 lbs/0.226 kg |
| 入力電圧 | 5 V |
| 入力電流 | 8 mA |
| 最大消費電力 | 40 mW |
| ケーブルの長さ | 7.5m |
| 動作温度 | 0~35°C |
| 保管温度 | -30~55°C |
| 動作/保管相対湿度 | 20~85%(結露しないこと) |
| 最高動作高度 | 2,000m |
日付コード
CS-700 ラベル上の日付コードは、製品の製造時期を表しています。先頭桁は年を表します。
| 先頭桁 | 曆年 |
| 7 | 2017 |
| 8 | 2018 |
| 9 | 2019 |
| 0 | 2020 |
| 1 | 2021 |
2 桁目と3 桁目はその年における週番号を表します。範囲は年第1週の01から52(または53)までです。
