| 製品タイプ | パッシブプロフェッショナルスピーカー |
| ブランド | Bose |
| モデル | AMM112 |
| 寸法 (高さ × 幅 × 奥行き) | 47,7 cm × 47,7 cm × 38,3 cm |
| 正味重量 | 22.04 kg |
| カバレッジ | 110° 水平 × 60° 垂直 |
| 後方傾斜角 | 35° |
| IP等級 | IP43 (前方ステージ位置のみ) |
| コネクター | 2 × Neutrik NL4 (パッシブまたはバイアンプモード) |
| 許容電力 (パッシブ) | 300 W (ピーク時2800 W) |
| 許容電力 (バイアンプ LF) | 300 W (ピーク時2800 W) |
| 許容電力 (バイアンプ HF) | 45 W (ピーク時720 W) |
| 公称インピーダンス | 8 Ω (パッシブまたはバイアンプモード) |
| プロセッサープリセット | Bose PowerMatch アンプに対応 |
| 設置 | 三脚、ポール、サブウーファー上、壁/天井取り付け、またはBoseアクセサリーによる吊り下げ |
| 使用方法 | メインスピーカー、モニター、サブウーファーとの併用 |
| 保守と清掃 | 取付部を定期的に点検し、刺激の強い化学薬品を避け、水に浸さないでください。 |
| 安全性 | 専門業者による設置のみ、自己修理禁止、耐荷重を遵守 |
| 部品と修理可能性 | Bose Professionalまたは認定販売店に連絡 |
| 一般情報 | 限定保証、オンラインで適合宣言書を入手可能 |
よくある質問 - AMM112 BOSE
ユーザーの質問 AMM112 BOSE
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スピーカー 無料でPDF形式で！マニュアルを見つける AMM112 - BOSE 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 AMM112 ブランド BOSE.
使用説明書 AMM112 BOSE
| 限用物质及其化学符号 | ||||||
| 单位 | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr+6) | 多溴化联苯(PBB) | 多溴二苯醚(PBDE) |
| 印刷电路板 | - | ○○ | ○○○ | |||
| 金属零件 | - | ○○ | ○○○ | |||
| 塑料零件 | ○○ | ○○○ | ○ | |||
| 扬声器 | - | ○○ | ○○○ | |||
| 线缆 | - | ○○ | ○○○ | |||
| 备注1:“o”表示限用物质的百分比含量未超出参考值。备注2:“-”表示限用物质符合豁免规定。 | ||||||
| 設備名稱:專業用揚聲器 型號:AMM112 | ||||||
| 限用物質及其化學符號 | ||||||
| 組件 | 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價铬(Cr+6) | 多溴聯苯(PBB) | 多溴二苯醚(PBDE) |
| 印刷電路板 | - | ○ ○ | ○ ○ ○ | |||
| 金屬零件 | - | ○ ○ | ○ ○ ○ | |||
| 塑膠零件 | ○ ○ | ○ ○ ○ | ○ | |||
| 揚聲器 | - | ○ ○ | ○ ○ ○ | |||
| 連接線 | - | ○ ○ | ○ ○ ○ | |||
| 備註1:「○」表示限用物質的濃度百分比含量未超過參考值。備註2:「-」表示限用物質屬於豁免項日範圍。 | ||||||

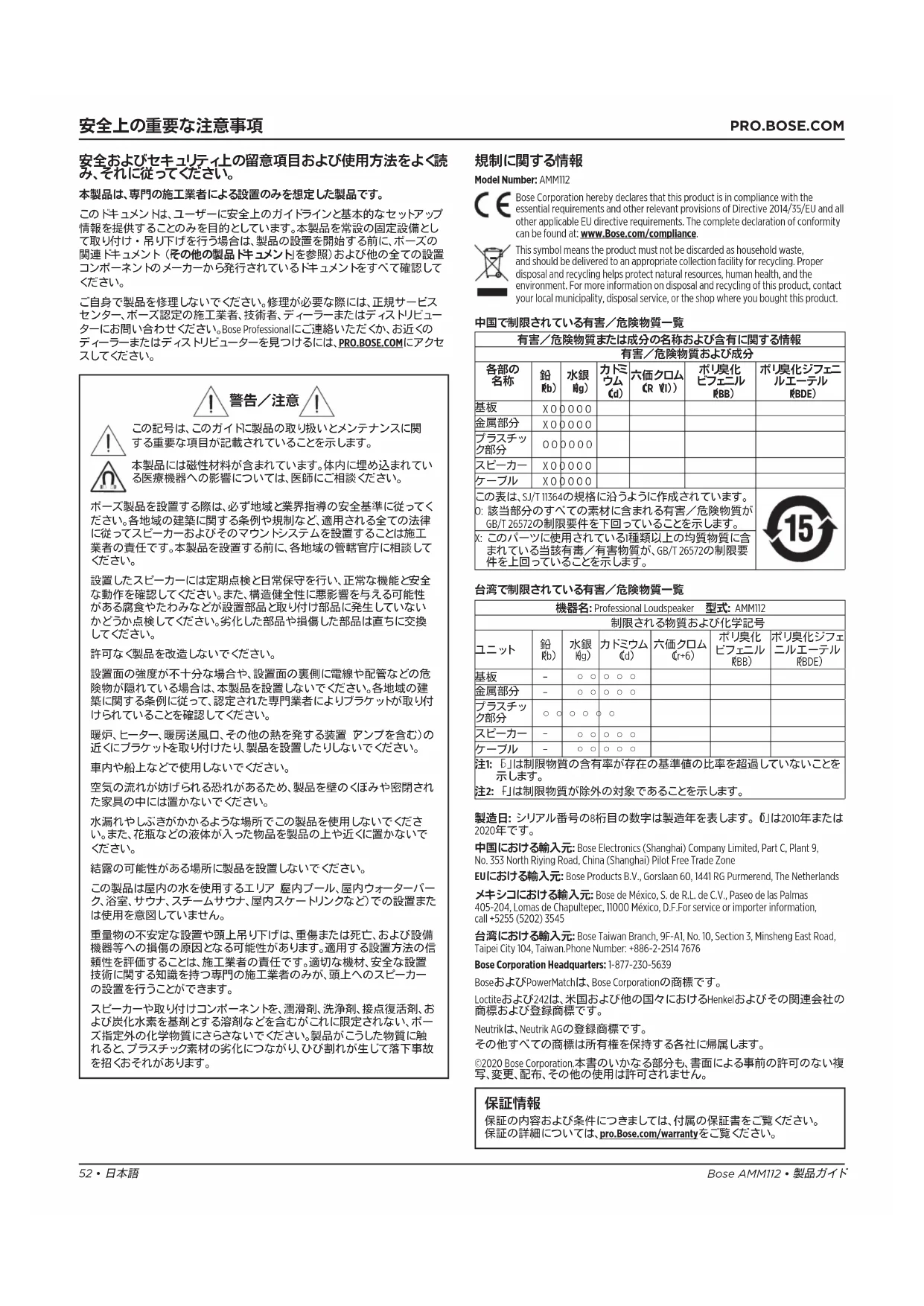

安全およびセキュリティ上の留意項目および使用方法をよく読み、それに従ってください。
本製品は、専門の施工業者による設置のみを想定した製品です。
このドキュメントは、ユーザーに安全上のガイドラインと基本的なセットアップ情報を提供することのみを目的としています。本製品を常設の固定設備として取り付け・吊り下げを行う場合は、製品の設置を開始する前に、ボースの関連ドキュメント（その他の製品ドキュメントを参照）および他の全ての設置コンポーネントのメーカーから発行されているドキュメントをすべて確認してください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、ポーズ認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせください。Bose Professionalにご連絡いただくか、お近くのディーラーまたはディストリビューターを見つけるには、PRO.BOSE.COMにアクセスしてください。
この記号は、このガイドに製品の取り扱いとメンテナンスに関する重要な項目が記載されていることを示します。
本製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。
ポーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従ってスピーカーおよびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
設置したスピーカーには定期点検と日常保守を行い、正常な機能と安全な動作を確認してください。また、構造健全性に悪影響を与える可能性がある腐食やたわみなどが設置部品と取り付け部品に発生していないかどうか点検してください。劣化した部品や損傷した部品は直ちに交換してください。
許可なく製品を改造しないでください。
設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。各地域の建築に関する条例に従って、認定された専門業者によりブラケットが取り付けられていることを確認してください。
暖炉、ヒーター、暖房送風口、その他の熱を発する装置（アンプを含む）の近くにブラケットを取り付けたり、製品を設置したりしないでください。
車内や船上などで使用しないでください。
空気の流れが妨げられる恐れがあるため、製品を壁のくぼみや密閉された家具の中には置かないでください。
水漏れやしぶきがかかるような場所でこの製品を使用しないでください。また、花瓶などの液体が入った物品を製品の上や近くに置かないでください。
結露の可能性がある場所に製品を設置しないでください。
この製品は屋内の水を使用するエリア 屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなどでの設置または使用を意図していません。
重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な機材、安全な設置技術に関する知識を持つ専門の施工業者のみが、頭上へのスピーカーの設置を行うことができます。
スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化水素を基剤とする溶剤などを含むがこれに限定されない、ポーズ指定外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
規制に関する情報
Model Number: AMM112
| 有害/危険物質または成分の名称および含有に関する情報 | ||||||
| 有害/危険物質および成分 | ||||||
| 各部の名称 | 鉛(Pb) | 水銀(Kg) | カドミウム(d) | 六価クロム(R Vl) | ポリ臭化ビフェニル(RBB) | ポリ臭化ジフェニルエーテル(RBDE) |
| 基板 | X0 | 0000 | ||||
| 金属部分 | X0 | 0000 | ||||
| プラスチック部分 | 00 | 0000 | ||||
| スピーカー | X0 | 0000 | ||||
| ケーブル | X0 | 0000 | ||||
| この表は、SJ/T 11364の規格に沿うように作成されています。0:該当部分のすべての素材に含まれる有害/危険物質がGB/T 26572の制限要件を下回っていることを示します。X:このパーツに使用されている1種類以上の均質物質に含まれている当該有毒/有害物質が、GB/T 26572の制限要件を上回っていることを示します。 |  | |||||
台湾で制限されている有害／危険物質一覧
| 機器名:Professional Loudspeaker 型式:AMM112 | ||||||
| 制限される物質および化学記号 | ||||||
| ユニット | 鉛(Rb) | 水銀(Kg) | カドミウム(Cd) | 六価クロム(Cr+6) | ポリ臭化ビフェニル(RBB) | ポリ臭化ジフェニルエーテル(RBDE) |
| 基板 | - | ○ ○ | ○ ○ ○ | |||
| 金属部分 | - | ○ ○ | ○ ○ ○ | |||
| プラスチック部分 | ○ ○ | ○ ○ ○ | ○ | |||
| スピーカー | - | ○ ○ | ○ ○ ○ | |||
| ケーブル | - | ○ ○ | ○ ○ ○ | |||
| 注1:FJは制限物質の含有率が存在の基準値の比率を超過していないことを示します。注2:FJは制限物質が除外の対象であることを示します。 | ||||||
製造日: シリアル番号の8桁目の数字は製造年を表します。「」は2010年または2020年です。
BoseおよびPowerMatchは、Bose Corporationの商標です。
Loctiteおよび242は、米国および他の国々におけるHenkelおよびその関連会社の商標および登録商標です。
Neutrikは、Neutrik AGの登録商標です。
その他すべての商標は所有権を保持する各社に帰属します。
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。 保証の詳細については、pro.Bose.com/warrantyをご覧ください。
その他の製品 ドキュメント
本ガイドでは、基本的なセットアップ情報のみを扱っています。本製品を常設の固定設備として取り付け・吊り下げを行う場合は、こちらのWebページに掲載されているポーズの全関連ドキュメントを確認してください。
安全に製品を設置するため、施工業者は、製品の設置を開始する前に、本製品の関連ドキュメントと他の設置コンポーネントの関連ドキュメントをすべて参照してください。
天井にスピーカーやサブウーファーを設置する場合は、必ず、適切な部品および安全な設置技術の知識を持つ専門の施工業者が行うようにしてください。
本製品に関する他のボーズのドキュメントにアクセスするには、QRコードをスキャンするか、こちらのWebページにアクセスしてください。
pro.Bose.com/amm112

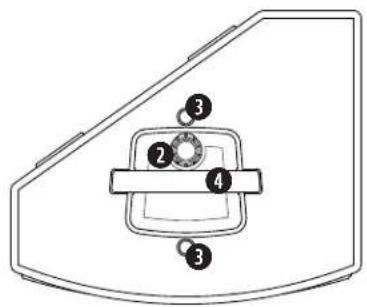

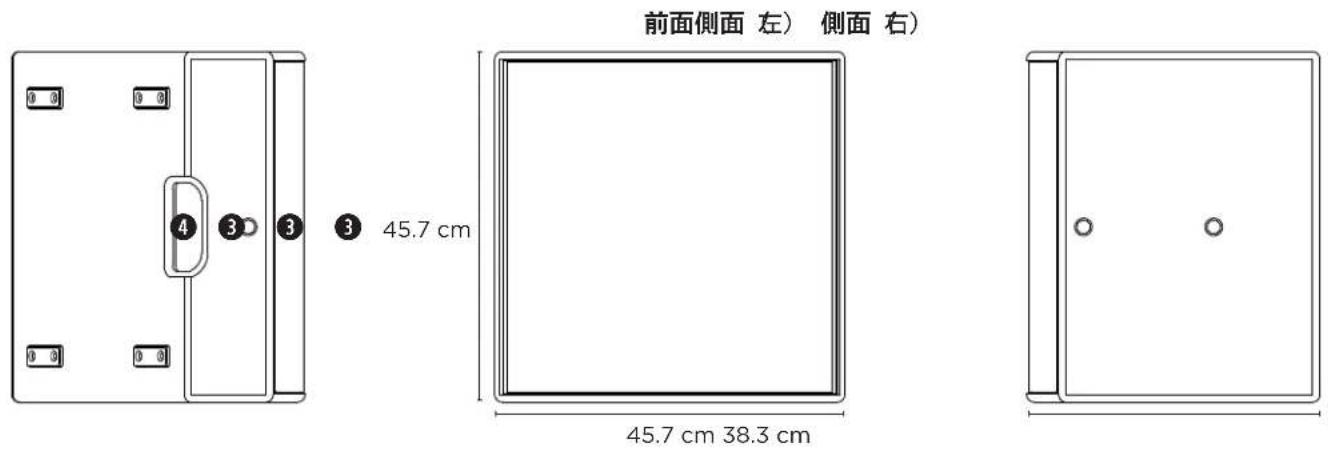

製品の詳細
① 入力端子
② 35 mmポールカップ ポールマウント用)
③ M10ネジ穴 アクセサリーの設置／取り付け用）
④ ハンドル
質量: 約22.04 kg
上面 背面 底面
警告: ステージやフロアが安定しており、水平であることを確認してください。
警告: スピーカーが、ステージの縁からはみ出さないように設置してください。スピーカー全体がステージ上に置かれていることを確認してください。
警告: スタンドは、必ず安定した水平面に設置してください。
警告: スピーカーに接続する前に、ポールまたはスタンドのすべての関連ドキュメントを参照してください。ポールまたはスタンドがスピーカーの重量を支えることが可能であることを確認してください。ポールまたはスタンドを組み立て、スピーカーを取り付けたら、システム全体の安定性をチェックし、転倒や落下の危険性がないことを確認してください。
警告: システム全体を動かさないでください。スタンドを移動する場合は、事前にポールからスピーカーを取り外してください。
警告: サブウーファーは、必ず安定した水平面に設置してください。
警告: スピーカーに接続する前に、サブウーファーおよびポールのすべての関連ドキュメントを参照してください。サブウーファーおよびポールがスピーカーの重量を支えることが可能であることを確認してください。サブウーファーにポールを差し込み、スピーカーを設置したら、システム全体の安定性をチェックし、転倒や落下の危険性がないことを確認してください。
警告: システム全体を動かさないでください。サブウーファーを移動する場合は、事前にポールからスピーカーを取り外してください。
警告: 重ねたサブウーファーにポールマウントを使用しないでください。
設置ガイドライン
本ドキュメントに記載されているとおり、Bose AMM loudspeakersにはネジ穴が付いており、マウントまたは吊り下げ設置に対応しています。
重量物の不安定な設置や頭上となる場所への取り付けは、重傷または死亡、および機器への損傷の原因となります。適用する設置方法の信頼性を評価することは、施工業者の責任です。天井にスピーカーやサブウーファーを設置する場合は、必ず、適切な部品および安全な設置技術の知識を持つ専門の施工業者が行うようにしてください。
Bose AMM loudspeakersはボーズの取り付けおよび吊り下げ用アクセサリーを使用するように設計されています。カスタム設計のマウントまたは吊り下げシステムを使用している場合、必ず資格のある専門のエンジニアに設計と計画している建造物への取り付け方法について相談し、構造の完全性と安全性に問題がないことを確認してください。
スピーカーの重量を支えられるように、現地の建築基準と要件すべてに適合する留め具を選択してください。
- 留め具／部品は、必ずクラス8.8以上のものを使用してください。
- 標示のない機械式留め具は、物理的な特性が判断できないため、取り付けシステムに使用しないでください。
- スピーカーのネジ穴には、M10の留め具以外は使用できません。SAE 3/8インチ-16サイズの留め具は類似していますが、M10の留め具の代わりに使用することはできません。
- 留め具をきつく締め過ぎないでください。留め具をきつく締め過ぎると、キャビネットに修復不可能な損傷を与え、組み立て後の安全性が損なわれる恐れがあります。
- 留め具に、取り付けポイントの少なくとも8つのネジ山がかみ合うだけの十分な長さがあることを確認してください。かみ合うネジ山が8つ未満の留め具を使用すると、スピーカーを支える力が不十分になり、ネジ山のつぶれにつながり、組み立て後の安全性が損なわれる恐れがあります。
- 他のネジのサイズやタイプを適用するため、ネジ込み式の取り付けポイントを変造したり、ネジ切り加工したりしないでください。スピーカーの設置の安全性が損なわれたり、恒久的な損傷を引き起こすことにつながります。
- 組み立て後の耐振動性を確保するために、取り外し可能なネジ緩み止め接着剤（Loctite® 242 ^® など）を使用してください。
スピーカーの吊り下げに、スピーカーハンドルを使用しないでください。
AMMスピーカーから追加のスピーカーやその他のアイテムを吊り下げないでください。
壁面取り付け、天井埋め込み、トラス取り付け
警告: 製品の設置と使用の安全性を確保するため、施工業者は、必ず製品を設置する前に、前掲の設置ガイドライン」セクションとすべての取り付け部品のユーザーガイドを参照する必要があります。
壁、天井、トラスにスピーカーを取り付ける場合は、できる限り次に挙げるボーズのアクセサリーを使用してください。各製品のドキュメントにアクセスするには、QRコードをスキャンするか、こちらのWebページにアクセスしてください。
カスタム設計のマウントまたは吊り下げシステムや部品を使用している場合、必ず資格のある専門のエンジニアが設計と組み立てを確認する必要があります。信頼できるメーカーのマウントまたは吊り下げシステム部品を使用してください。
吊り下げ
警告: 製品の設置と使用の安全性を確保するため、施工業者は、必ず製品を設置する前に、前掲の「設置ガイドライン」セクションとすべての取り付け部品のユーザーガイトを参照する必要があります。
スピーカーを天井から吊り下げるには、ネジ込み式のM10アイボルトをスピーカーのトップやボトムパネルにある2つのネジ込み式のM10取り付けポイントに取り付けます。必ず、吊り上げに対応した定格負荷アイボルトを使用してください（ASME B30.26に準拠）。
角度を簡単に調整できるようにするには、AMM Suspension Bracket (843344-0010)を使用してください。AMMサスペンションブラケットのドキュメントにアクセスするには、QRコードをスキャンするか、pro.Bose.com/ammsbracketにアクセスしてください。
カスタム設計のマウントまたは吊り下げシステムや部品を使用している場合、必ず資格のある専門のエンジニアが設計と組み立てを確認する必要があります。信頼できるメーカーのマウントまたは吊り下げシステム部品を使用してください。
上面
必ず、公式のBose Professionalスピーカープリセットを使用してください。Bose Professional PowerMatchアンプを使用している場合、ここに示したプリセットを使用できます。
AMMスピーカーのプリセットをサポートする製品の全一覧については、PRO.BOSE.COMをご覧ください。
用途 プリセット名
| メインスピーカー | AMM112(FR) |
| AMM112(LF) | |
| AMM112(LF90) | |
| AMM112(HF) | |
| メインスピーカー + サブウーファー | AMM112(FR) |
| AMM112(90) | |
| AMM112(LF) | |
| AMM112(LF90) | |
| AMM112(HF) | |
| ステージモニター | AMM112(MON) |
| AMM112(90-MON) | |
| AMM112(LF-MON) | |
| AMM112(LF90-MON) | |
| AMM112(HF-MON) |
技術仕様
| カバレージ | 110°(水平)×60°垂直) | |
| 後傾角度 | 35° | |
| IP等級 | IP43(FOHポジションのみ) | |
| コネクター | Neutrik®NL4入力×2パッシブ:ピン1+:FR+ピン1-:FR-ピン2+:未接続ピン2-:未接続 | バイアンプ:ピン1+:LF+ピン1-:LF-ピン2+:HF+ピン2-:HF- |
| 許容入力 | パッシブ:300 W(RMS)、2800 W(ピーク)バイアンプ、LF:300 W(RMS)、2800 W(ピーク)バイアンプ、HF:45 W(RMS)、720 W(ピーク) | |
| 公称インピーダンス | パッシブまたはバイアンプ、LF/HF:8Ω | |
| 寸法(高さ×幅×奥行) | 47.7 cm × 47.7 cm × 38.3 cm | |
| 質量 | 約22.04 kg | |
