用户手册 AMM112 BOSE

请阅读并保留所有安全、安全性和使用说明。 本产品仅适合由专业安装人员安装！ 本文件仅为用户提供安全准则和基本设置信息。如果产品是以永久固定 的方式进行的安装或悬挂，在产品安装前，请阅读 Bose 的所有相关文件 （详见附加产品文件）以及所有其他安装组件制造商提供的相关文件。 请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人 员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近

的经销商或分销商，请访问 PRO.BOSE.COM。

型号：AMM112 Bose Corporation 在此声明，本产品严格遵守 2014/35/EU 指令和其他所 有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从以 下网址找到完整的合规声明：www.Bose.com/compliance。 此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门 回收利用。正确处理和回收有助于保护自然资源、人类健康和环 境。想要获得更多关于此产品的处理和回收的信息，请联系当地市 政当局、垃圾处理服务部门或您购买此产品的门店。

X O O O O O 此表格依据 SJ/T 11364 的要求制定。 O： 表示此零件中所有均质材料所包含的此类有毒或有害 物质均低于 GB/T 26572 中的限定要求。 X： 表示此零件所用全部均质材料中至少有一种包含的这 种有毒或有害物质高于 GB/T 26572 标准的限定要求。 中国台湾危险物质限用表 设备名称：专业扬声器 机型名称：AMM112

备注 1： “○”表示限用物质的百分比含量未超出参考值。 备注 2：“-”表示限用物质符合豁免规定。 生产日期：序列号中第八位数字表示生产年份；“0”表示 2010 年或 2020 年。 中国进口商：Bose 电子（上海）有限公司，中国（上海）自由贸易试验区， 日樱北路 353 号，9 号厂房 C 部 欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.有关服务或进口商信息，请致电 [phone] 中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。 电话：[phone] Bose Corporation 总部：1-877-230-5639 Bose 和 PowerMatch 是 Bose Corporation 的商标。 Loctite 和 242 是 Henkel 及其附属公司在美国和其他地方的商标和/或注册商标。 Neutrik 是 Neutrik AG 的注册商标。 所有其他商标均是其各自所有者的财产。 ©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他 方式使用本文档的任何部分。

有关质保信息，请访问 pro.Bose.com/warranty。

此符号表示本指南中的重要操作和维护说明。 本产品含有磁性材料。有关这是否会影响到您的植入式医疗器

所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人 员有责任确保扬声器安装和安装系统的安装实施均所有适用法规，包 括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的

安装扬声器后，须进行定期检查和日常维护，以确保扬声器功能正常 和操作安全。检查安装硬件和配件是否有腐蚀迹象、折弯或可能降低 结构完整性的任何其他状况。立即更换磨损或损坏的组件。 未经授权切勿改装本产品。 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地

请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、 热调节装置或其他可产生热量的设备（包括功放）。 请勿在汽车或船舶上使用本产品。 由于有通风需求，Bose 建议不要将本产品放置在密闭空间中，比如墙

本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等） 置于本产品上或本产品附近。 请勿将产品安装在可能发生冷凝的位置。 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游 泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室

以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、 死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装 方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人 员才能尝试以吊装的方式安装任何扬声器。 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不 限于润滑剂、清洗剂、触点喷剂或烃类溶剂。暴露于此类物质中可能 会导致产品塑料材料老化，从而导致产品开裂和坠落危险。简体中文

本指南仅包括基本设置信息。如果产品是以永久固定的方式进行的安装或悬挂，在产品安装前， 请阅读此处所示网页上的 Bose 所有相关文件。 为确保产品的安全安装，安装人员有责任在安装之前阅读本产品和其他所有安装组件的所有相

只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器

35毫米（1⅜英寸）凸形罩（用于杆式安装）

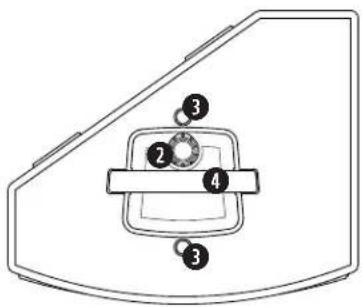

M10 螺纹嵌入件（用于配件连接/安装）

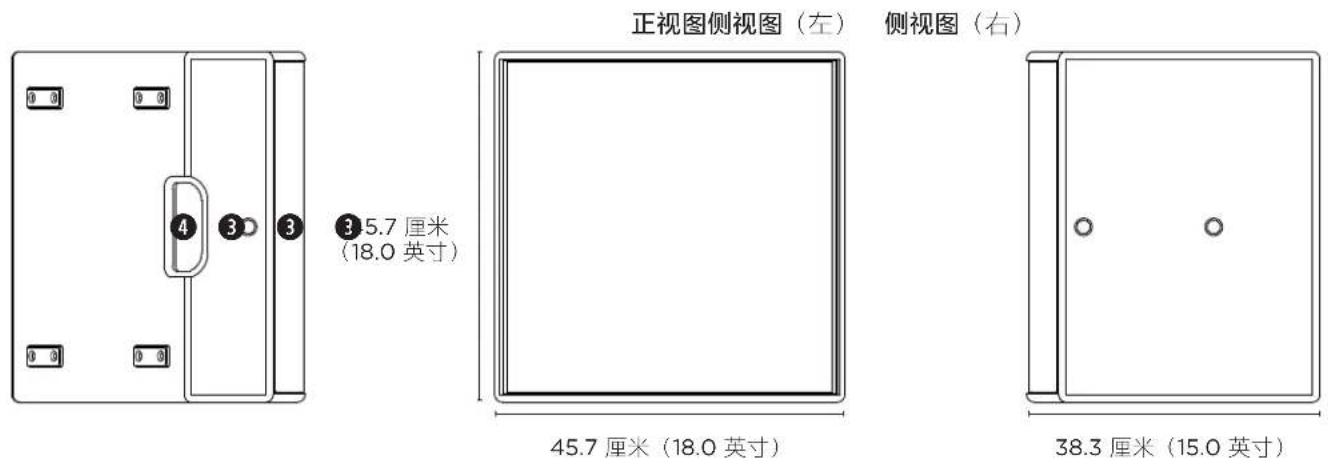

净重：22.04 千克（48.60 磅） 正视图侧视图（左） 侧视图（右） 顶视图 后视图 底视图

45.7厘米 （18.0英寸） 45.7厘米（18.0英寸） 38.3 厘米（15.0 英寸）

警告：确保舞台或地板平坦稳定。 警告：扬声器不可伸出舞台边缘。 确保整个扬声器都在舞台上。

警告：确保支架放置在平稳表面。 警告：连接扬声器之前，请阅读关于立杆或 支架的所有文件。确保立杆或支架可以承受 扬声器的重量。立杆或支架组装完成且连接 扬声器后，应确保整个组件的稳定性，避免 发生倾覆或掉落的危险。 警告：请勿移动整个组件。移动支架之前， 请将扬声器从立杆上取下。

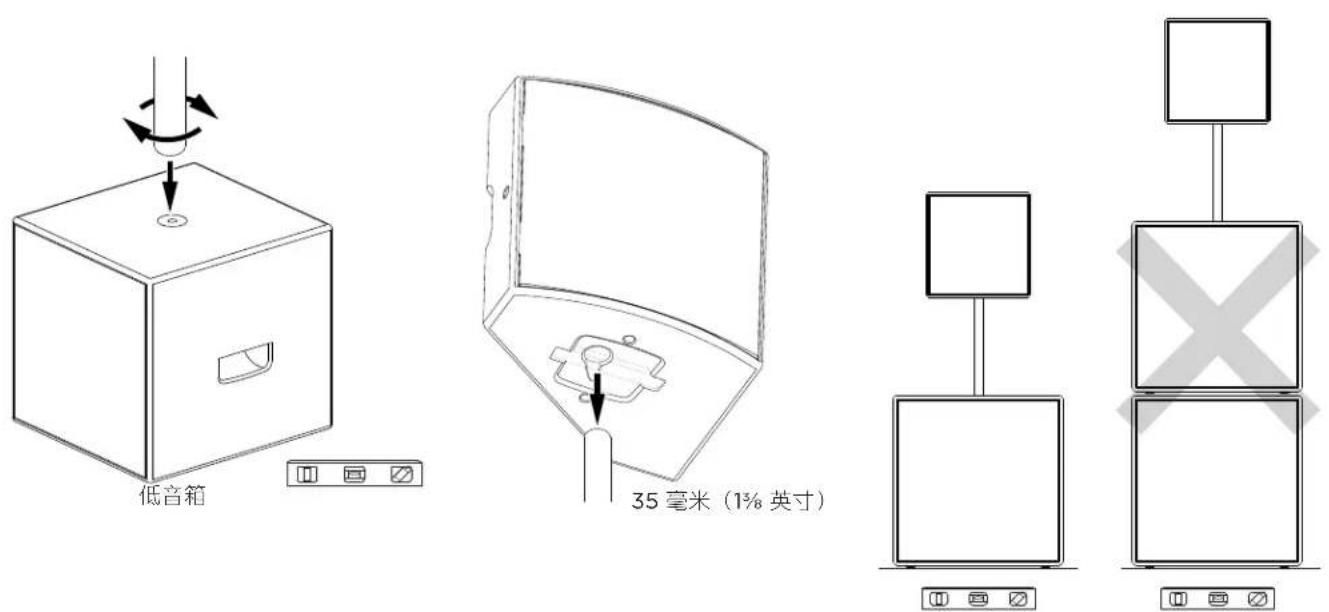

警告：确保低音箱放置在平稳表面。 警告：连接扬声器之前，请阅读关于低音箱和立杆的所有文件。确保低音箱和立杆可以承受扬声器的重量。低音箱和安装杆组装 完成且连接扬声器后，应确保整个组件的稳定性，避免发生倾覆或掉落的危险。 警告：请勿移动整个组件。移动低音箱之前，请先将扬声器从立杆上取下。 警告：请勿在堆叠的低音箱上使用安装杆。

35毫米（1⅜英寸） 35毫米（1⅜英寸）简体中文

Bose AMM 扬声器随附螺纹嵌入件，适用于本文件中所述的壁挂或吊装方法。以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器或低音箱。Bose AMM 扬声器应与 Bose 的壁挂和吊装配件配合使用。如果您要使用经过定制设计的壁挂或吊装系统，请让获得许可的专业工程师对连接建筑结构的设计和计划方法进行审核，确保预期应用中的结构完整性和安全性。请选择符合当地建筑规范和要求的紧固件，用以支撑扬声器的重量。

• 只能使用 8.8 级或以上的紧固件/硬件。
• 由于无法确定其物理属性，因此请勿使用未标记的机器紧固件进行系统组件安装。
• 扬声器上的螺纹嵌入件只能使用 M10 紧固件。虽然 SAE 3/8"–16 紧固件与 M10 紧固件相似，但二者不可互换。
• 请勿过度拧紧紧固件。如果过度拧紧，可能会对扬声器箱造成不可挽回的损害，并导致危险组装。
• 确保紧固件的长度至少可与安装点上的 8 个螺纹接合。如果与紧固件接合的螺纹少于 8 个，则会导致扬声器的支撑不足， 可能会导致螺纹脱落，造成危险安装现象的出现。• 请勿更改或重新加工螺纹安装点，以匹配任何其他的螺纹尺寸或类型。这样做会影响安装的安全性，并对扬声器造成永久损伤。• 对于防震组件，请使用用于手动拆卸的防松剂（例如 Loctite® 242®）。请勿使用扬声器手柄吊装扬声器。请勿在 Bose AMM 扬声器上再吊装其它扬声器或其它物品。 壁挂式、吸顶式或桁架式安装 警告：为确保产品的安全安装和使用，安装人员在产品安装之前有责任阅读之前的安装准则章节以及所有安装组件的用

如果要使用壁挂、吸顶或桁架式安装方法安装扬声器，我们推荐使用下列 Bose 配件。要访问不同的产品文件，请扫描二维码或 访问网页。AMM112 U-Bracket Kit 843364-0010pro.Bose.com/amm112ubracketAMM Suspension Bracket 843344-0010pro.Bose.com/ammsbracket如果您要使用经过定制设计的壁挂或吊装系统或硬件，请让获得许可的专业工程师审核其设计和制造工艺。向知名厂商购买所有壁挂或吊装系统组件。46 • Bose AMM112 •

警告：为确保产品的安全安装和使用，安装人员在产品安装之前有责 任阅读之前的安装准则章节以及所有安装组件的用户文件。 如果要将扬声器吊装在天花板上，请将 M10 螺纹吊环螺栓连接至扬声器顶部 或底板上的两个 M10 螺纹安装点。只能使用用于吊装的额定载重的吊环螺栓 （按照 ASME B30.26）。要轻松调节角度，请使用 AMM Suspension Bracket (843344-0010)。要查看 Suspension Bracket 的相关文件， 请扫描二维码或访问 pro.Bose.com/ammsbracket。 如果您要使用经过定制设计的壁挂或吊装系统或硬件， 请让获得许可的专业工程师审核其设计和制造工艺。 向知名厂商购买所有壁挂或吊装系统组件。

35° IP 等级 IP43（仅限调音位位置） 2 × Neutrik® NL4 输入 内置分频：针脚 1+：FR+针脚 1−：FR−针脚 2+：未连接针脚 2−：未连接 针脚 1+：LF+针脚 1−：LF−针脚 2+：HF+针脚 2−：HF−功率处理能力内置分频：300 W (RMS)、2800 W（峰值）

双功放，LF：300 W (RMS)、2800 W（峰值）

双功放，HF：45 W (RMS)、720 W（峰值）

内置分频或双功放，LF/HF：8Ω 尺寸（高 × 宽 × 深）

47.7 厘米 × 47.7 厘米 × 38.3 厘米（18.0 英寸 × 18.0 英寸 × 15.0 英寸）

只能使用经过批准的 Bose Professional 扬声器预设。使用 Bose Professional PowerMatch 功放时，此处列出的预设可用。 请访问 PRO.BOSE.COM，获取支持 Bose Professional AMM 扬声器预设的 完整产品名单。M10 ×2 q w

請閱讀並妥善保管所有安全、安全性及使用說明。 本產品僅限由專業安裝人員安裝！ 本文件僅旨在為使用者提供安全準則與基本安裝資訊。若要以永久性固定 安裝方式安裝或懸吊本產品，請於安裝本產品之前檢視 Bose (請參閱其他產 品文件) 及其他所有安裝組件之製造商所提供的所有相關文件。 請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人 員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經

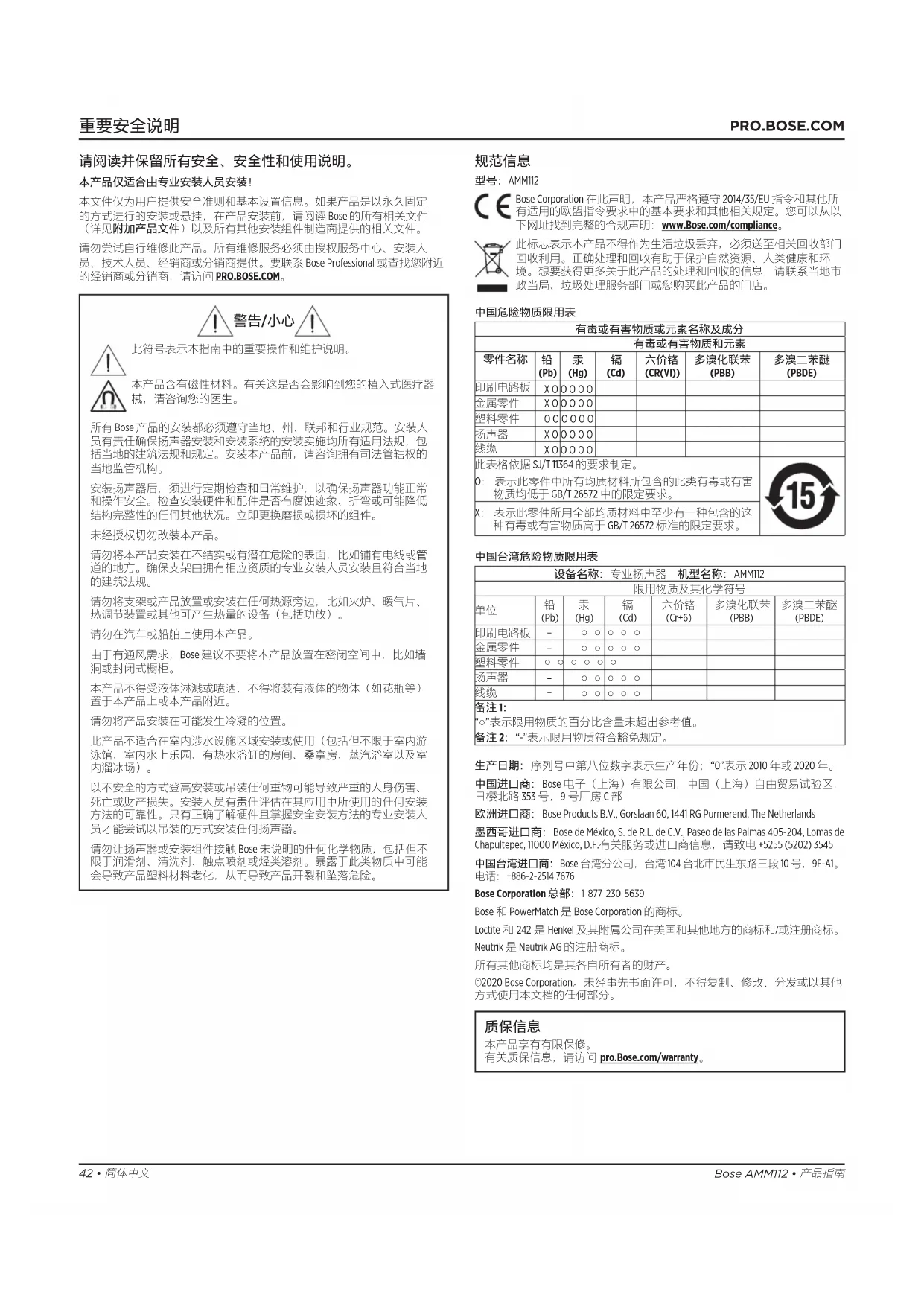

型號：AMM112 Bose Corporation 在此聲明本產品嚴格遵守 2014/35/EU 指令的基本要求 和其他相關規定，以及所有其他適用的歐盟指令要求。您可以從以 下位置找到完整的符合聲明：www.Bose.com/compliance。 此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合適 的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類 健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡 當地政府機關、廢棄物處理服務或您購買本產品的商家。 中國有害物質限制使用表 有毒或有害物質或元素的名稱及成分

X O O O O O 此表格係根據 SJ/T 11364 條款所製作。 O： 表示用於此零件的所有同類材料中，此有毒或危險物 質低於 GB/T 26572 中的限制規定。 X： 表示至少一種用於此零件的同類材料中，此有毒或危 險物質高於 GB/T 26572 中的限制規定。

設備名稱：專業用揚聲器 型號：AMM112

備註 1： 「○」表示限用物質的濃度百分比含量未超過參考值。 備註 2：「−」表示限用物質屬於豁免項目範圍。 製造日期：序號第八位數代表製造年份；「0」代表 2010 或 2020。 中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易 試驗區，日櫻北路 353 號，9 號廠房 C 部 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomasde Chapultepec, 11000 México, D.F.如需服務或進口商資訊，請撥打 [phone] 台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。 電話號碼：[phone] Bose Corporation 總部：1-877-230-5639 Bose 和 PowerMatch 是 Bose Corporation 的商標。 Loctite 和 242 是 Henkel 及/或其關係企業在美國和其他地方的商標及/或註冊

Neutrik 是 Neutrik AG 的註冊商標。 所有其他商標均是其各自所有者的財產。 ©2020 Bose Corporation。未經預先書面許可，不得複製、修改、發行或以其他 方式使用本指南之任何部分。

如需保固詳細資料，請造訪：pro.Bose.com/warranty。

產品上若有此符號，表示本指南中提供了重要的操作和維護

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植

所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人 員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當 地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政

安裝的揚聲器需要進行定期檢查與例行維護，以確保功能正常及操作 安全。檢查安裝五金部件與連接部件，確認是否有腐蝕、彎曲或任何 其他可能會降低結構完整性的情況的徵兆。磨損或損壞的組件應立即

未經授權請勿擅自改裝本產品。 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 請勿將支架或產品放置或安裝在任何熱源附近，如火爐、暖氣片、 熱調節裝置或可發熱的其他裝置 (包括擴大機)。 請勿在汽車或船舶上使用本產品。 為滿足通風需求，Bose 建議不要把產品放置在侷限的空間中，比如壁

本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶) 置於本產品上或本產品附近。 請勿將產品安裝於可能結露的位置。 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳 池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害 或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之 任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝 技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。 請勿使揚聲器或安裝組件接觸任何非 Bose 指定的化學物質，包括但不 限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑膠 材質劣化，進而導致破裂並產生墜落危險。48 • Bose AMM112 •

本指南僅包含基本安裝資訊。若要以永久性固定安裝方式安裝或懸吊本產品，請於此處所顯示 的網頁中檢視 Bose 所提供的所有相關文件。 為確保產品安裝之安全性，安裝人員有責任在安裝本產品之前，參閱本產品及其他所有安裝組

只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲

若要取得關於本產品的其他 Bose 文件，請掃描 QR 碼或造訪此處所顯示的網頁。 pro.Bose.com/amm112

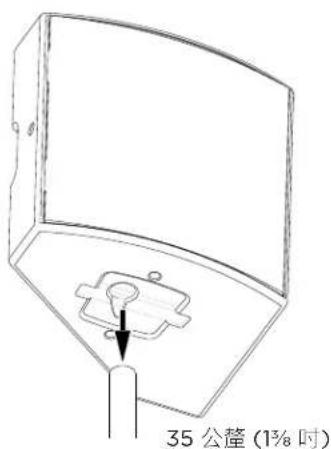

35公釐 (1⅜ 吋) 支撐桿插孔 (可用於支撐桿安裝)

M10 螺絲吊點 (可用於配件固定/安裝)

側視視圖 (左) 側視視圖 (右) 頂部視圖 背面視圖 底部視圖

45.7公分 (18.0吋) 45.7公分 (18.0吋) 38.3公分 (15.0吋)

警告：請勿使揚聲器超出舞台邊緣。請確保 揚聲器的整體機身均位於舞台內。

警告：在安裝揚聲器之前，請先參閱支撐桿 或支架的所有相關文件。請確保支撐桿或支 架可以支撐揚聲器的重量。在將支撐桿或支 架組裝完畢，並安裝揚聲器之後，請確認組 件整體穩定牢固，且不會產生傾倒或墜落的

警告：請勿試圖移動整座組件。在移動支架 之前，請先將揚聲器從支撐桿上卸下。

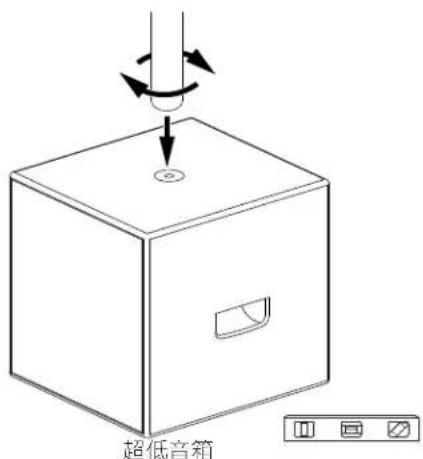

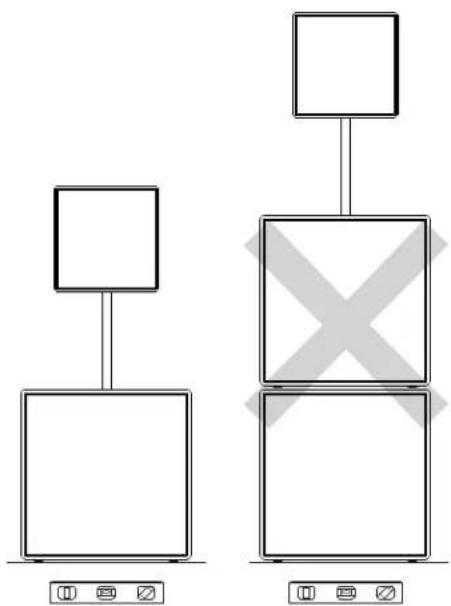

警告：請務必將超低音箱放置於穩定的水平表面上。 警告：在安裝揚聲器之前，請先參閱超低音箱與支撐桿的所有相關文件。請確保超低音箱與支撐桿可支撐揚聲器的重量。 在將超低音箱與支撐桿組裝完畢，並安裝揚聲器之後，請確認組件整體穩定牢固，且不會產生傾倒或墜落的危險。 警告：請勿試圖移動整座組件。在移動超低音箱之前，請先將揚聲器從支撐桿上卸下。 警告：請勿將桿式支撐孔用於堆疊的超低音箱。

Bose AMM 揚聲器包含螺絲吊點，可用於本文件中所述的架設或懸吊安裝方式。以不安全的方式安裝或高處懸吊任何重物，均可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器或超低音箱。Bose AMM 揚聲器的設計適用於搭配 Bose 配件來進行安裝與懸吊。如果您使用的是特別設計的安裝或懸吊系統，請由具執照的專業工程師檢查建築結構附屬物的設計與規劃方法，以確保所計畫之應用安裝的結構完整性與安全性。請選用符合所有當地建築法規與規定的緊扣件，以支撐揚聲器的重量。

• 僅限使用 Class 8.8 或更高等級的緊扣件/五金部件。
• 請勿使用沒有標記的機器緊扣件來安裝系統組件，因為無法確定其物理性質。
• 揚聲器的螺絲吊點僅限使用 M10 緊扣件。雖然 SAE 3/8 吋–16 緊扣件類似，但無法與 M10 緊扣件相互替換。
• 請勿使緊扣件過度鎖緊。否則可能會對揚聲器箱造成無法修復的損壞，並導致組裝不安全。
• 請確保緊扣件的長度足以齧合至少 8 個安裝點螺紋。若所使用的緊扣件可齧合的螺紋少於 8 個，將會導致揚聲器的支撐力不足， 進而使螺紋磨損並導致組裝不安全。• 請勿修改螺絲安裝點或重製螺紋，來適用其他任何螺紋尺寸或類型。否則將會危害安裝的安全性，並對揚聲器造成永久性的損害。
• 對於耐振組件，請使用手動拆卸專用的螺絲固定劑 (例如 Loctite® 242®)。 請勿使用揚聲器的手柄來懸吊揚聲器。請勿從 Bose AMM 揚聲器懸吊額外的揚聲器或其他物件。 牆面、天花板或桁架安裝 警告：為確保安全安裝及使用本產品，在安裝產品之前，安裝人員有責任參閱前述的安裝準則部分，以及所有安裝組件的使用

若要將揚聲器安裝於牆面、天花板或桁架，我們建議盡可能使用下列 Bose 配件。若要取得各項產品的文件，請掃描 QR 碼或造訪網頁。 AMM112 U 型支架 843364-0010pro.Bose.com/amm112ubracketAMM 懸吊支架 843344-0010pro.Bose.com/ammsbracket如果您使用的是特別設計的安裝或懸吊系統或五金部件，必須由具執照的專業工程師檢查其設計與製造。請向信譽優良的製造商購買所有的安裝或懸吊系統組件。繁體中文

警告：為確保安全安裝及使用本產品，在安裝產品之前，安裝人員有 責任參閱前述的安裝準則部分，以及所有安裝組件的使用者文件。 若要將揚聲器懸吊於天花板，請將 M10 螺紋吊環螺栓安裝於揚聲器頂部或底部 面板上的兩個 M10 螺絲安裝點。僅限使用起重專用的額定載重吊環螺栓 (依據 ASME B30.26 標準)。 若要更方便調整角度，請使用 AMM 懸吊支架 (843344-0010)。若要取得關於 AMM 懸吊支架的說明文件， 請掃描 QR 碼或造訪 pro.Bose.com/ammsbracket。 如果您使用的是特別設計的安裝或懸吊系統或五金 部件，必須由具執照的專業工程師檢查其設計與製造。 請向信譽優良的製造商購買所有的安裝或懸吊系統組件。

被動式：300W (RMS)，2800W (峰值) 雙音路驅動、LF：300W (RMS)，2800W (峰值) 雙音路驅動、HF：45W (RMS)，720W (峰值)

被動式或雙音路驅動、LF/HF：8Ω 尺寸 (高× 寬× 深) 47.7公分× 47.7公分× 38.3公分 (18.0吋× 18.0吋× 15.0吋)

22.04公斤 (48.60磅) 僅限使用經核准的 Bose Professional 揚聲器預設。使用 Bose Professional PowerMatch 擴大機時，可適用此處所列的各項預設。 有關支援 Bose Professional AMM 揚聲器預設的產品完整清單，請造訪：
