使用説明書 SMT1721P SAMSUNG

三角の中にある電光型の記号は、絶縁され ていない危険な電圧の存在をユーザーに示 すものです。密閉された製品の構造上、人 体を感電させるに十分なものとなる恐れが

三角の中にあるエクスクラメーションマーク は、操作、メンテナンス、修理などに関する 手引事項の存在をユーザーに示すものです。 警告 - 火災や感電による事故を防止するため、 このモニタを雨や湿気にさらさないでく

1. 手引事項を読む : 機器を操作する前に、安全と操作に関する

2. 手引事項を保管する : 安全と操作に関する手引事項は、

3. 警告表示に留意する : モニタ上や操作の手引内の、

4. 手引事項に従う : 操作の手引およびユーザーの手引には、

5. 手入れ : 手入れの前には、モニタの電源をコンセントから抜

いてください。液体状やスプレー状の洗剤は使用しないでく ださい。手入れには絞った布を使用してください。ただし、 連続運用を行っている場合や接続に問題がある場合など、や むを得ない理由がある時は電源を抜かないままでも手入れが

6. 付属品 : 事故を引き起こす恐れがあるため、サムスンが推奨

する以外の付属品を使用しないでください。

7. 水分や湿度 : 浴槽、洗面台、流し台、洗濯槽、湿度の高い地

下室、プールのなどの水のそばでは、このモニタを使用しな

8. 装備品 : このモニタを不安定な台の上に置かないでくださ

い。落下して人体や機器に大きな被害を与える恐れがありま す。サムスンが推奨するもの、またはモニタと同時に販売さ れたものだけを使用してください。どのような取り付け台も 取り付けの際にはモニタの手引に従い、サムソンが推奨する 装備品を使用してください。

9. 通気 : 過熱を防止するため筐体には通気孔が開けられてお

り、それによってモニタの信頼ある動作が確保されていま す。通気孔を布や家具などで決して妨げることがないように してください。また、放熱板や温風口のそばには決して置か ないでください。適切な通気が確保できない場合、あるいは サムスンの手引に従わない場合は、モニタを棚などの中に設

10. 設置 : 放熱板、温風口、ストーブ、その他熱を発生させる機

器（アンプを含む）など、熱源のそばに設置しないでくださ

11. 電源 : ラベルに指定されたタイプ以外の電源では、このモニ

タを動作させないでください。 設置場所の電源タイプが不明な場合は、サムスン取扱店まで お問い合わせください。

12. 接地または分極 : モニタには、3本目の接地ピンが付いた接地

型電源プラグが装備されています。 このプラグは接地タイプのコンセントでのみ利用できます。 これは安全のための機能であり、プラグを現在のコンセント に挿入できない場合は、電気技術者にコンセントの交換を依 頼してください。接地プラグの安全上の目的にかなった利用

13. 電源 : コード保護のため、電源コードは踏まれたり挟ま

ったりしないように配線してください。プラグ、コンセ ント、およびモニタ周辺のコードには特に注意してくだ

14. 雷 : 雷雨の場合や長い間使用しない場合は、モニタ保護

のためにプラグをコンセントから抜いておいてください。

15. 過負荷 : コンセントや延長コードに負荷を掛けすぎる

16. 異物の混入 : 通気孔から異物を混入させないでくださ

い。ショートなどを引き起こし、火災や感電の恐れがあ ります。また、モニタには決して液体をこぼさないでく

17. 分解修理 : カバーを開けて自身で分解修理しないでくだ

さい。感電など事故の恐れがあります。専門の技術者にお

注意 : 感電の危険性を減らすため、背面カバーは取 り外さないでください。ユーザー自身で分解修理で きる部品は内部にありません。専門の技術者にお問

18. 修理が必要な場合 : 次のような場合には、モニタのプラ

グをコンセントから抜き、専門の技術者までお問い合わせ

a. 電源コードやプラグが破損している場合。 b. モニタに液体をこぼしたり、物を落としたりした場合。 c. モニタが雨や水にさらされた場合。 d. 操作の手引に従っても、モニタが正常に動作しない場合。 操作の手引外の不適切な調整を行うと破損の恐れがありま す。正常動作を回復するには、専門の技術者による特殊な

e. モニタを落としたり、筐体が破損したりした場合。 f. その他、モニタに修理が必要と思われる顕著な性能変化が

19. 交換部品 : 部品の交換が必要な場合は、サムスン指定の交換

部品、あるいは純正部品と同質のものを修理技術者が使用し ていることを確認してください。 非認定の代用品の使用は火災、感電、その他の事故を引き起

20. 安全点検 : モニタの修理を完了するにあたって、モニタが適

切に動作しているか安全点検を実施するよう修理技術者にご

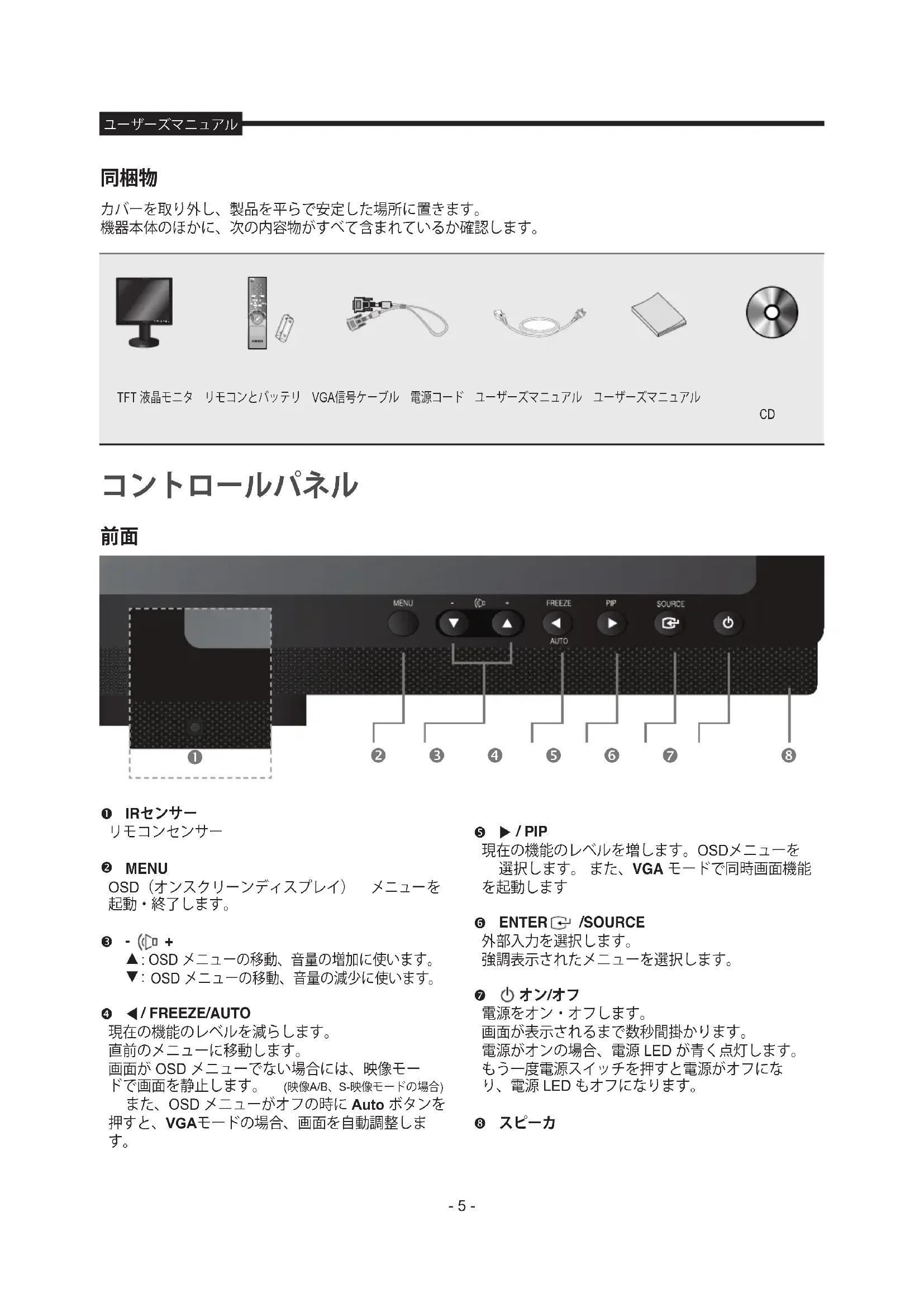

- 4 -同梱物 カバーを取り外し、製品を平らで安定した場所に置きます。 機器本体のほかに、次の内容物がすべて含まれているか確認します。

TFT 液晶モニタ リモコンとバッテリ VGA信号ケーブル 電源コード ユーザーズマニュアル ユーザーズマニュアル

MENU OSD（オンスクリーンディスプレイ）

: OSD メニューの移動、音量の増加に使います。

OSD メニューの移動、音量の減少に使います

/ FREEZE/AUTO 現在の機能のレベルを減らします。 直前のメニューに移動します。 画面が OSD メニューでない場合には、映像モー ドで画面を静止します。 (映像A/B、S-映像モードの場合) また、OSD メニューがオフの時に Auto ボタンを 押すと、VGAモードの場合、画面を自動調整しま

/ PIP 現在の機能のレベルを増します。OSDメニューを 選択します。 また、VGA モードで同時画面機能

ENTER /SOURCE 外部入力を選択します。 強調表示されたメニューを選択します。

電源をオン・オフします。 画面が表示されるまで数秒間掛かります。 電源がオンの場合、電源 LED が青く点灯します。 もう一度電源スイッチを押すと電源がオフにな り、電源 LED もオフになります。

スピーカ背面および左側面 USER'S MANUAL

VIDEO-A IN 映像 A 用コンポジット信号入力。

VIDEO-A OUT 映像 A 用ループ出力。

VIDEO-B IN 映像 B 用コンポジット信号入力。B 用コンポジット信号入力。用コンポジット信号入力。

VIDEO-B OUT 映像 B 用ループ出力。B 用ループ出力。用ループ出力。

S-VIDEO OUT Y/C 分離信号ループ出力。

AUDIO-A/S-VIDEO 音声 A(S映像)入力 : 右(赤)、左(白)

POWER 電源をオン・オフします。 画面が表示されるまで数秒間掛かります。

リモコンIDを設定するには、システム ID ボタンを押 し、対応するボタン(0〜9)を押して好きな数字を入力

ID RESET リモコン ID の初期値である01にリセットします。 VOLUME +, -

MUTE 押すと音声が一時的に消えます。 画面左下に表示されます。 MUTEボタンをもう一度押すと、消音機能が取り消さ

または + ボタンを押すことでも、消音機能が取り消され

UNDER SCAN すべての映像信号が画面に表示されます。 MENU オンスクリーンメニューを開いたり、メニュー画面を 終了したり、画面調整メニューを閉じたりできます。 ENTER 強調表示されたメニュー項目を選択します。 SYSTEM ID リモコンのシステム IDを設定します。 数字ボタンの項目を参照してください。 PIP – VGAモードで利用可能 PIP ボタンを押して、同時画面をオン/オフします。 P.MODE – 映像 A/B、S映像 A/B モードで利用可能 モニタにプリセットされている映像モードを選択した り、映像の雰囲気を好みに合うように変更したりしま す。 このボタンを押すと、画面中央下に現在のモード

モニタには、工場出荷時にプリセットされた 4 つの自 動映像設定があります。 ボタンをもう一度押すと、プリセットされた各モードを順に表示します。 (ダイナミック、標準、調整、映画ユーザー)

FREEZE – 映像 A/B、S映像 A/Bモードで利用可能

押すと画面が静止します。 もう一度押すと静止が解除されます。 AUTO – VGA モードのみで利用可能 画面表示を自動で調整します。 SOURCE SOURCE を押すことにより、映像もーどを変更します。 モニタに接続されている映像モードのみ、表示が可能です。

メニュー項目を縦や横に移動したり、選択したメニューの値を調整したりできます。

ユーザーズマニュアル外部機器に接続する。 この製品は、カメラ、DVR、VTR、外部モニタなどの外部機器に接続できます。 USER'S MANUAL

- 8 -VGA や映像入力に接続がない場合、オンスクリーンディ スプレイに次のメッセージが表示されます。

1. MENU ボタンを押し、メインメニューを表示させ

と ENTER のボタンを押して、メインメニュ

)のボタンを押して、サ ブメニューを選択します。

映像 A、映像 B、S映像、VGAモード毎に入力設定でき

1. MENU と ENTER のボタンを押します。

同時画面オン (VGA モードのみ) VGA 入力を選択しなかった場合、このメニューは利用で

1. MENU と ENTER のボタンを押します。

と ENTER のボタンを押し、同時画面メニュ

と ENTER のボタンを押し、オンを選択しま

同時画面を選択しなかった場合、このメニューは利用で

1. MENU と ENTER のボタンを押します。

と ENTER のボタンを押し、同時画面メニュ

と ENTER のボタンを押し、外部入力を選択

ボタンと ENTER ボタンを押し、希望する同 時画面外部入力を選択します。

OSDメニュー構成 USER'S MANUAL

OSDメニュー選択 注1 : MENUまたは

注2 : ボタン入力がない場合、OSD 表示は 2 分後に

信号ケーブルを確認してください VGA <VGAモード>

同時画面を選択しなかった場合、このメニューは利用

1. MENU とENTER のボタンを押します。

と ENTER のボタンを押し、同時画面メニュ

と ENTER のボタンを押し、サイズを選択し

と ENTER のボタンを押し、設定を選択しま

同時画面を選択しなかった場合、このメニューは利用

ENTER のボタンを押し、同時画面メニュ

と ENTER のボタンを押し、ポジションを選

と ENTER のボタンを押し、設定を選択しま す。 ( , , , )

VGA 入力を選択しなかった場合、このメニューは利用

1. MENU と ENTER のボタンを押します。

と ENTER のボタンを押し、同時画面メニュ

と ENTER のボタンを押し、オフを選択しま

1. MENU と ENTER のボタンを押します。

と ENTER のボタンを押し、編集メニューを

と ENTER のボタンを押し、入力を選択しま

とENTERのボタンを押し、希望する外部入

DVR VTR DVD ケーブルSTB AVレシーバー DVD プレーヤー

のボタンを押し、希望するモードを選択しま す。 (ダイナミック, 標準, 映画, ユーザー調整 )

映像モード : コントラスト, 明るさ,

色あい機能は入力信号が NTSC モードの時に利用

VGA モード : コントラスト, 明るさ

のボタンを押し、ユーザー調整 メニューを選択します。

と ENTER のボタンを押し、希望する設定を

と ENTER のボタンを押し、設定値を調整し

のボタンを押し、コントラストまたは明るさ

とENTER のボタンを押し、設定値を調整し

明るさを選択した場合、下のような映像が画面に

映像モード : 青色系2, 青色系1, 標準, 赤色系1, 赤色系2 B. 映像メニュー

コントラスト 50 明るさ 55 シャープネス 25 色の濃さ 40

VGAモード : 青色系, 標準, 赤色系,

と ENTER のボタンを押し、色温度メニュー

: ズーム, 4:3 オーバー、アンダースキャンを選択した場合の みメニューを利用できます。

と ENTER のボタンを押し、サイズメニュー

のボタンを押し、希望するサイズを選択しま

アンダ-スキアン : オ-バ-, アンダ- ズーム、映像サイズを選択した場合のみメニューを利

のボタンを押し、アンダースキャンメニュー

のボタンを押し、希望するモードを選択しま

と ENTER のボタンを押し、カラー調整メニ

のボタンを押し、希望する設定を選択します。

と ENTER のボタンを押し、設定値を調整し

のボタンを押し、赤、緑、青を選択します。

と ENTER のボタンを押し、設定値を調整し

とENTER のボタンを押し、画面調整メニュ

のボタンを押し、希望するサブメニューを選 択します。 ( 粗調整, 微調整 or シャープネス )

と ENTER のボタンを押し、設定値を調整し

のボタンを押し、粗調整、微調整、シャープ

と ENTER のボタンを押し、設定値を調整し

と ENTER のボタンを押し、画面調整メニュ

ボタンと ENTER ボタンを押し、ポジション

VGA 入力を選択しなかった場合、このメニューは利用

と ENTER のボタンを押し、自動調整メニュ

粗調整 1312 微調整 77 シャープネス 53

PIP 映像 : コントラスト, 明るさ, シャープネス, 色の濃さ

色あい機能は入力信号が NTSC モードの時に利用

同時画面オフを選択した場合、このメニューは利用で

と ENTER のボタンを押し、同時画面映像メ

のボタンを押し、希望するサブメニューを選

( コントラスト, 明るさ, シャープネス, 色の濃さ,)

のボタンを押し、希望する設定値を調整しま

のボタンを押し、その他メニューを選択します。

のボタンを押し、希望する設定値を調整しま

モード : 標準, 音楽, 映画, ニュ-ス,

と ENTER のボタンを押し、希望する設定を

ユーザー調整 : 低音, 高音, バランス

と ENTER のボタンを押し、ユーザー調整を

のボタンを押し、希望するサブメニューを選

のボタンを押し、希望する設定値を調整しま

のボタンを押し、その他メニューを選択しま

のボタンを押し、希望する設定値を調整しま

USER'S MANUAL C. 音声メニュー

低音 92 高音 60 バランス L 50 R 50

PIP 映像 コントラスト 100 明るさ 45 シャープネス 75 色の濃さ 55

と ENTER のボタンを押し、言語を選択しま

と ENTER のボタンを押し、希望する設定を

メニューの背景透明度 : 高, 中, 低,

と ENTER のボタンを押し、メニューの背景

と ENTER のボタンを押し、希望する設定を

と ENTER のボタンを押し、システム ID を

と ENTER のボタンを押し、希望する設定を 選択します。(0~9)

と ENTER のボタンを押し、ブルーバックを

とENTERのボタンを押し、希望する設定を

VGAモードのみ : Image, 色の濃さ VGA 入力を選択しなかった場合、このメニューは利用

と ENTER のボタンを押し、リセットを選択

と ENTER のボタンを押し、希望する設定を

ボタンと ENTER ボタンを押して、OK また

モデル名 SMT-1721 SMT-1921

インチ 17" 19" 明るさ(cd/m2 SXGA a-Si TFT-LCD 解像度(HxV) 1280 X 1024 明るさ(cd/m2 300 コントラスト 1000:1 応答時間 5msec 視野角 80/80/80/80 実表示領域 337.92（H) x 270.336（V) 376.32（H) x 301.056（V)

スキャンシステム プログレッシブ カラーシステム NTSC 3.58/PAL 画面モード 4:3 2Dくし形フィルタ

2ch入力、1.0V p-p、75 、ループスルーアウト、 BNC タイプ S-映像 1ch入力(Y/C)、ループスルーアウト VGA 1chインプット 音声入力 2チャンネル入力、2Wステレオ、RCA タイプ OSD 言語 言語 11言語 (英/仏/独/西/伊/露/瑞/葡/韓/中/日) HASスタンド リフト 0 ~ 100mm チルト -5˚ ~ 25˚ スイベル -165˚ ~ +165˚ 寸法（WxDxH） 正味 371mm x 220mm x 367.6mm

重量 正味重量 5.95Kg 6.85Kg

電源 100 ~ 260V 100 ~ 260V 消費電力 42W 42W

ユーザーズマニュアルAB68-00651B-02MONITOR TFT LCD

型号名称 SMT-1721 SMT-1921
