SMT-1721 / SMT-1921 Instrukcja obsługiMONITOR TFT LCD

SMT-1721 / SMT-1921- 2 -

Instrukcja obsługi Objaśnienie symboli graficznych Symbol błyskawicy w trójkącie równobocznym ostrzega użytkownika o obecności nieizolowanego ‘ niebezpiecznego napięcia’ w obudowie produktu, które może stwarzać ryzyko porażenia prądem elektrycznym. Wykrzyknik w trójkącie równobocznym zwraca uwagę użytkownika na ważne zalecenia dotyczące obsługi i konserwacji (serwisowania) urządzenia, podane w dołączonej dokumentacji. Ostrzeżenie - Aby wykluczyć ryzyko pożaru lub porażenia prądem, należy chronić monitor przed deszczem i wilgocią.

1. Przeczytaj instrukcje: Przed rozpoczęciem

użytkowania urządzenia należy przeczytać całą instrukcję obsługi i bezpieczeństwa.

2. Zachowaj instrukcje: Instrukcje obsługi i

bezpieczeństwa należy zachować do późniejszych konsultacji.

3. Zwracaj uwagę na ostrzeżenia: Należy stosować

się do wszystkich ostrzeżeń umieszczonych na monitorze i w instrukcji obsługi.

4. Przestrzegaj instrukcji: Należy przestrzegać

wszystkich instrukcji obsługi i użytkownika.

5. Czyszczenie: Przed rozpoczęciem czyszczenia

należy odłączyć monitor od gniazda ściennego. Nie stosować środków czyszczących w płynie lub aerozolu. Do czyszczenia należy użyć wilgotnej szmatki. Wyjątek: monitory przeznaczone do ciągłej pracy, które z pewnych przyczyn, np. utraty kodu autoryzacji dla konwertera lokalnej telewizji kablowej,nie powinny być odłączane przez użytkownika w celu czyszczenia lub innym, nie są objęte zaleceniem odłączenia na czas czyszczenia, podanym w punkcie 5.

6. Podłączane urządzenia: Aby uniknąć ryzyka,

należy podłączać tylko urządzenia zalecane przez rmę Samsung.

7. Woda i wilgoć: Monitora nie wolno używać w

pobliżu wody, np. obok wanny, umywalki, zlewu kuchennego lub gospodarczego, w mokrej piwnicy lub w pobliżu basenu.

8. Akcesoria: Monitora nie wolno stawiać na

niestabilnym stoliku, podstawie, trójnogu, uchwycie czy stole, ponieważ może spaść, ulegając poważnemu uszkodzeniu i powodując poważne obrażenia dzieci lub dorosłych. Należy stosować tylko stolik, podstawę, trójnóg, uchwyt lub stół zalecane przez rmę Samsung lub nabyte z monitorem. Montaż monitora powinien być zgodny z instrukcją rmy Samsung i uwzględniać zalecane przez nią akcesoria montażowe.

9. Wentylacja: Szczeliny i otwory w obudowie służą do

celów wentylacyjnych, zapewnienia niezawodnej pracy monitora i chronią go przed przegrzaniem. Nigdy nie należy ich blokować, ustawiając monitor na łóżku, soe, dywanie lub innej podobnej powierzchni. Monitora nie należy ustawiać w pobliżu lub na grzejniku, ani obok otworów wentylacyjnych. Monitora nie należy ustawiać w zabudowie, np. w biblioteczce lub regale, nie zapewniając odpowiedniej wentylacji lub lekceważąc instrukcje rmy Samsung. 10.Instalacja: Monitora nie należy ustawiać w pobliżu źródeł ciepła, tj. grzejników, otworów wentylacyjnych, pieców czy innych urządzeń (w tym wzmacniaczy), które generują ciepło. 11.Źródła zasilania: Monitor może być zasilany wyłącznie za pomocą źródła zasilania podanego na tabliczce znamionowej. W razie wątpliwości co do typu źródła zasilania w domu, należy skontaktować się z lokalnym przedstawicielem rmy Samsung lub rejonowym zakładem energetycznym. 12.Uziemienie lub polaryzacja: Dotyczy monitorów wyposażonych w 3-żyłową wtyczkę z uziemieniem, która zawiera otwór uziemiający. Taka wtyczka pasuje jedynie do gniazda sieciowego z uziemieniem. Jest to zabezpieczenie. Jeśli nie można włożyć wtyczki do gniazda, należy wezwać elektryka, aby je wymienił. Nie wolno pomijać zabezpieczenia, jakie oferuje wtyczka z uziemieniem.

Instrukcja obsługi 13.Zasilanie: Zabezpieczenie kabla. Kable zasilające należy poprowadzić w taki sposób, aby nie były deptane ani przyciśnięte przez postawione na nich lub obok nich przedmioty, szczególnie przy wtyczkach, gniazdach i wyjściu z monitora. 14.Wyładowania atmosferyczne: Aby zabezpieczyć monitor podczas burzy z piorunami lub kiedy zostaje bez nadzoru, bądź nie jest używany przez dłuższy okres czasu, należy wyjąć wtyczkę z gniazda ściennego i odłączyć kabel antenowy. Zapobiegnie to uszkodzeniu monitora przez wyładowania atmosferyczne i skoki napięcia. 15.Przeciążenie: Nie należy przeciążać gniazd ściennych ani przedłużaczy, ponieważ grozi to pożarem lub porażeniem prądem elektrycznym. 16.Przedmioty i płyny: Nie wolno wkładać żadnych przedmiotów przez otwory w obudowie monitora, ponieważ mogą dotknąć elementów pod niebezpiecznym napięciem lub zwarciowych, powodując pożar lub porażenie prądem elektrycznym. Na monitor nie wolno wylewać żadnych płynów. 17.Serwis: Nie należy próbować samodzielnie naprawiać monitora, ponieważ otwarcie lub zdjęcie obudowy może narazić użytkownika na niebezpieczne napięcie i inne zagrożenia. Wszelkie prace serwisowe należy zlecać wykwalikowanemu personelowi serwisowemu. 18.Uszkodzenie wymagające naprawy: Monitor należy odłączyć od gniazda ściennego i wezwać wykwalikowany personel serwisowy, jeśli: a. Kabel zasilający lub wtyczka są uszkodzone. b. Do wnętrza monitora dostał się płyn lub jakiś przedmiot. c. Monitor był narażony na deszcz lub wodę. d. Monitor nie działa normalnie pomimo przestrzegania instruk cji obsługi. Należy używać tylko elementów regulacji opisanych w instrukcji obsługi. Nieprawidłowa regulacja innych elementów może spowodować uszkodzenie, a przywrócenie prawidłowej pracy monitora może wymagać poważnej naprawy ze strony wykwalikowanego technika. e. Monitor upadł lub obudowa uległa uszkodzeniu. f. Monitor zachowuje się nietypowo, wskazując na konieczność naprawy. 19.Części zamienne: W razie konieczności wymiany części należy dopilnować, aby technik serwisu użył części zamiennych określonych przez rmę Samsung lub o takiej samej charakterystyce, jak oryginalne. Nieautoryzowane zamienniki mogą spowodować pożar, porażenie prądem elektrycznym i inne zagrożenia. 20.Kontrola bezpieczeństwa: Po zakończeniu serwisowania lub naprawy monitora, należy poprosić technika serwisu o wykonanie kontroli bezpieczeństwa, aby ustalić, czy monitor nadaje się do użytku.Instrukcja obsługi

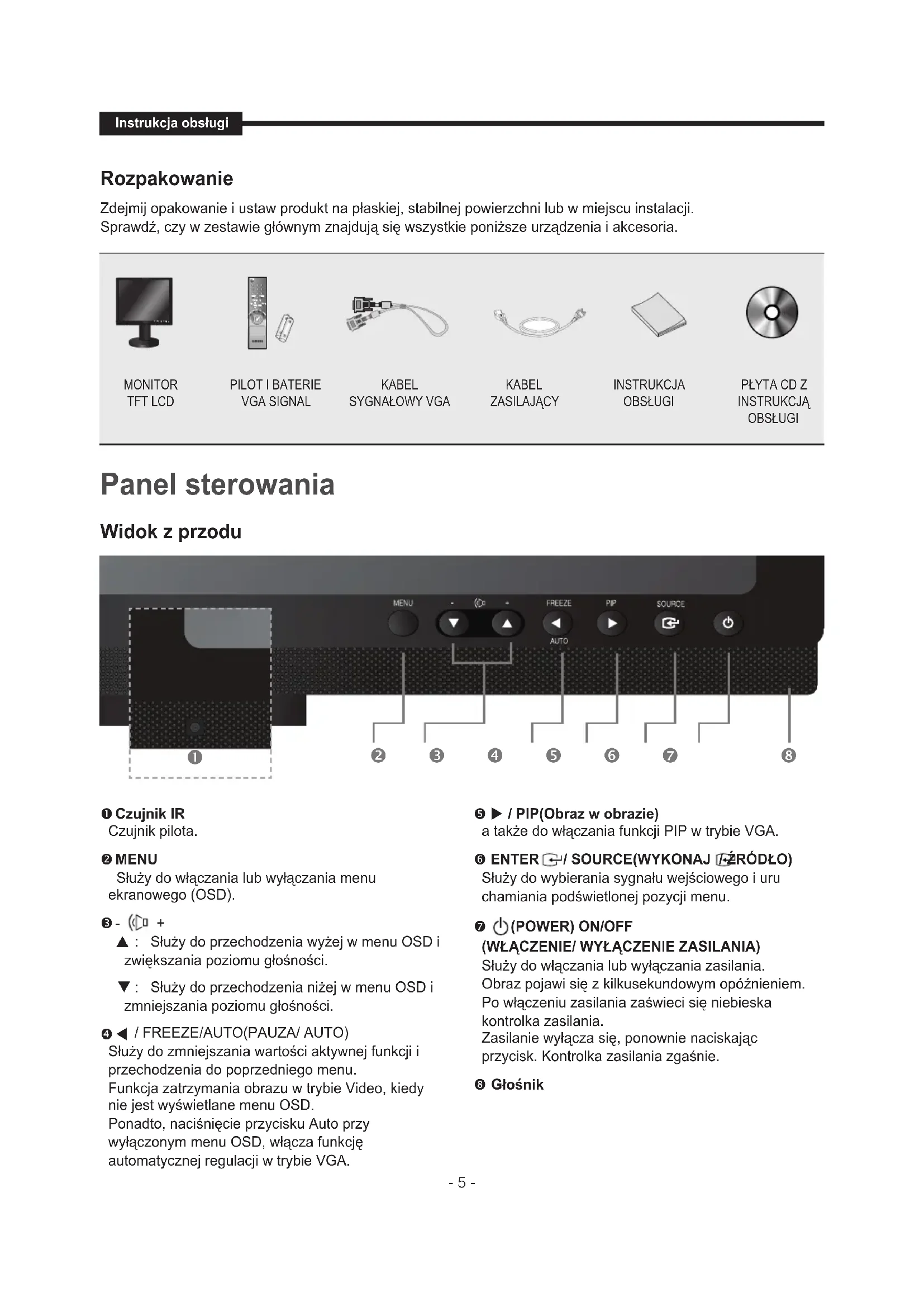

MENU Służy do włączania lub wyłączania menu ekranowego (OSD).

: Służy do przechodzenia wyżej w menu OSD i zwiększania poziomu głośności.

: Służy do przechodzenia niżej w menu OSD i zmniejszania poziomu głośności.

/ FREEZE/AUTO(PAUZA/ AUTO) Służy do zmniejszania wartości aktywnej funkcji i przechodzenia do poprzedniego menu. Funkcja zatrzymania obrazu w trybie Video, kiedy nie jest wyświetlane menu OSD. Ponadto, naciśnięcie przycisku Auto przy wyłączonym menu OSD, włącza funkcję automatycznej regulacji w trybie VGA.

/ PIP(Obraz w obrazie) a także do włączania funkcji PIP w trybie VGA.

ENTER / SOURCE(WYKONAJ / ŹRÓDŁO) Służy do wybierania sygnału wejściowego i uru chamiania podświetlonej pozycji menu.

(WŁĄCZENIE/ WYŁĄCZENIE ZASILANIA) Służy do włączania lub wyłączania zasilania. Obraz pojawi się z kilkusekundowym opóźnieniem. Po włączeniu zasilania zaświeci się niebieska kontrolka zasilania. Zasilanie wyłącza się, ponownie naciskając przycisk. Kontrolka zasilania zgaśnie.

Panel sterowaniaInstrukcja obsługi

Widok z lewej & z tyłu Widok z tyłu

VIDEO-A IN Wejście sygnału Composite dla VIDEO A.

VIDEO-A OUT Wyjście pętli sygnału obrazu dla VIDEO A.

VIDEO-B IN Wejście sygnału Composite dla VIDEO B.Wejście sygnału Composite dla VIDEO B.

VIDEO-B OUT Wyjście pętli sygnału obrazu dla VIDEO B.

S-VIDEO IN Wejście podzielonego sygnału Y/C.

S-VIDEO OUT Wyjście pętli podzielonego sygnału Y/C.

VGA Wejście sygnałowe VGA Widok z lewej

AUDIO-B Wejście Audio-B : prawy (CZERWONY), lewy (BIAŁY)

AUDIO-A/S-VIDEO Wejście Audio-A (S-Video): prawy (CZERWONY), lewy (BIAŁY)

Widok z tyłu Widok z lewej

Instrukcja obsługi Pilot POWER Służy do włączania lub wyłączania zasilania. Obraz pojawi się z kilkusekundowym opóźnieniem. Przyciski numeryczne Służą do zmiany SYSTEM ID pilota. Wciskając przycisk SYSTEM ID, wprowadź żądany NUMER, wybierając odpowiedni przycisk (0~9), aby skongurować identykator pilota. ID RESET Służy do przywracania domyślnego identykatora pilota (01). VOLUME +, - Służy do regulacji głośności dźwięku. MUTE Naciśnij, aby tymczasowo wyciszyć dźwięk. Wyświetlany w lewym dolnym rogu ekranu. Ponownie naciśnij przycisk MUTE, aby anulować tę funkcję. Można także nacisnąć przycisk - lub +. UNDER SCAN Służy do wyświetlania całego sygnału wideo na ekranie. MENU Służy do otwierania i zamykania menu ekranowego oraz zamykania menu regulacji ekranu. ENTER Służy do uruchamiania podświetlonej pozycji menu. SYSTEM ID Służy do ustawiania SYSTEM ID pilota. Patrz Przyciski numeryczne. PIP - Dostępny w trybie VGA Naciśnij przycisk PIP, aby włączyć/ wyłączyć ekran PIP. P.MODE - Dostępny w trybie Video A/B, S-Video Naciśnij, aby wybrać zdeniowany tryb obrazu monitora lub odpowiednio zmienić wygląd obrazu. Po naciśnięciu przycisku, na środku u dołu ekranu zostanie wyświetlony bieżący tryb. Monitor posiada cztery skongurowane fabrycznie, automatyczne ustawienia obrazu. Dalsze naciskanie przycisku przełącza dostępne skongurowane tryby. ( Dynamic, Standard, Movie, Custom ) FREEZE - Dostępny w trybie Video A/B, S-Video Naciśnij przycisk, aby zatrzymać wyświetlany obraz. Naciśnij ponownie, aby wyłączyć pauzę. AUTO - Dostępny tylko w trybie VGA Służy do automatycznej regulacji wyświetlanego obrazu. SOURCE Naciśnij przycisk 'SOURCE', aby zmienić sygnał wejściowy. Zmiana sygnału jest dozwolona tylko w urządzeniach zewnętrznych, podłączonych aktualnie do monitora.

(Przyciski Góra-Dół / Lewo-Prawo) Służą do przechodzenia z jednej pozycji menu do drugiej w poziomie, pionie oraz do regulacji wartości wybranych pozycji.Podłączanie urządzeń zewnętrznych Produkt można podłączyć do takich urządzeń zewnętrznych, jak aparat cyfrowy, kamera cyfrowa, magnetowid, drugi monitor, itp. APARAT MAGNETOWID DODATKOWY MONITOR DVR Instrukcja obsługi - 8 -Jeśli do wejścia VGA i Video nie podłączono żadnego sygnału, menu OSD wyświetli poniższy komunikat.

1. Naciśnij przycisk MENU, aby wyświetlić menu

2. Naciśnij przycisk

i ENTER, aby wybrać menu główne.

3. Naciśnij przycisk

), aby wybrać podmenu.

4. Naciśnij przycisk

), aby wybrać ustawienie. (Lub naciśnij przycisk

aby wybrać ustawienie.)

5. Naciskaj przycisk MENU lub

, aby zakończyć. UWAGA 1: Naciśnij przycisk MENU lub , aby powrócić do poprzedniego ekranu.UWAGA 2: Jeśli nie zostanie naciśnięty żaden przycisk, menu OSD zniknie po 2 minutach. Sygnały wejściowe można ustawić dla trybów Video A, Video B, S-Video, VGA.

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk ENTER lub

, a następnie przycisk

, aby wybrać menu sygnałowe.

3. Naciśnij przycisk ENTER lub

, aby zapisać ustawienie i zakończyć.

PIP ON (tylko tryb VGA) To menu jest dostępne dopiero po wybraniu sygnału VGA.

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać menu PIP.

3. Naciśnij przycisk ENTER lub

, aby wyświetlić podmenu.

4. Naciśnij przycisk

i ENTER, aby wybrać pozycję On (Włącz).

5. Naciskaj przycisk MENU lub

PIP Source select (Wybór sygnału PIP) To menu jest dostępne dopiero po wybraniu PIP On (PIP Włącz).

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać menu PIP.

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Source (Sygnał).

4. Naciśnij przycisk

i ENTER, aby wybrać żądany sygnał PIP.

5. Naciskaj przycisk MENU lub

Konfiguracja menu OSD Brak sygnału obrazu Wybór menu OSD A. Menu sygnałowe InputSource List : Video A PIP Edit Name

Instrukcja obsługi PIP Size select (tylko tryb VGA) To menu jest dostępne dopiero po wybraniu PIP On (PIP Włącz).

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać menu PIP.

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Size (Rozmiar).

4. Naciśnij przycisk

i ENTER, aby wybrać ustawienie. ( lub )

5. Naciskaj przycisk MENU lub

PIP Position select (tylko tryb VGA) To menu jest dostępne dopiero po wybraniu PIP On (PIP Włącz).

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać menu PIP.

3. Naciśnij przycisk

i ENTER, aby wybrać pod menu Position (Położenie).

4. Naciśnij przycisk

i ENTER, aby wybrać ustawienie. ( , , , )

5. Naciskaj przycisk MENU lub

PIP OFF (tylko tryb VGA) To menu jest dostępne dopiero po wybraniu sygnału VGA.

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać menu PIP.

3. Naciśnij przycisk ENTER lub

, aby wyświetlić podmenu.

4. Naciśnij przycisk

i ENTER, aby wybrać pozycję Off (Wyłącz).

5. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i ENTER.

2. Naciśnij przycisk

i ENTER, aby wybrać podmenu Edit Name (Edycja nazwy).

3. Naciśnij przycisk

i ENTER, aby wybrać sygnał.

4. Naciśnij przycisk

i ENTER, aby wybrać żądaną nazwę.

5. Naciskaj przycisk MENU lub

Instrukcja obsługi Tryb Video

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

, aby wybrać pod menu Mode (Tryb).

3. Naciśnij przycisk ENTER lub

4. Naciśnij przycisk

, aby wybrać żądany tryb. (Dynamic, Standard, Movie,Custom )

5. Naciskaj przycisk MENU lub

Po wybraniu sygnału wejściowego NTSC, zostaje udostępniona funkcja Tint (Odcień).

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

, aby wybrać pod menu Custom (Indywidualny). (Naciśnij przycisk

, aby wybrać indywidualny tryb Video. - Tryb Video)

3. Naciśnij przycisk ENTER lub

, aby wyświetlić podmenu.

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

6. Naciśnij przycisk

, aby wybrać opcję Contrast (Kontrast) lub Brightness (Jasność).

7. Naciśnij przyciskk

i ENTER, aby zmienić i zapisać wartość ustawienia.

8. Naciskaj przycisk MENU lub

Po wybraniu opcji Brightness (Jasność), na ekranie pojawi się poniższy obraz.

Po wybraniu sygnału wejściowego NTSC, zostaje udostępniona funkcja Tint (Odcień). B. Menu obrazu USER'S MANUAL Picture Mode : Movie

Instrukcja obsługi- 12 - Instrukcja obsługi

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER.

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Color Tone (Tonacja kolorów).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciskaj przycisk MENU lub

Size : Zoom, 4:3 To menu jest dostępne dopiero po wybraniu opcji Over (Nad) w podmenu Under Scan (Podskanowanie).

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Size (Rozmiar).

4. Naciśnij przycisk ENTER lub

5. Naciśnij przycisk

, aby wybrać żądany rozmiar.

6. Naciskaj przycisk MENU lub

Under Scan : Over, Under To menu jest dostępne dopiero po wybraniu opcji Zoom w podmenu Size (Rozmiar) w menu Picture (Obraz).

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

, aby wybrać podmenu Under Scan (Podskanowanie).

4. Naciśnij przycisk ENTER lub

5. Naciśnij przycisk

, aby wybrać żądany tryb skanowania.

6. Naciskaj przycisk MENU lub

Move Enter Exit Color Control Red 50 Green 50 Blue 50 Move Enter Return- 13 - Instrukcja obsługi

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Color control (Regulacja kolorów).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

6. Naciśnij przycisk

, aby wybrać opcję Red (Czerwony), Green (Zielony) lub Blue (Niebieski).

7. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

8. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Image Lock (Blokada obrazu).

4. Naciśnij przycisk

i, aby wybrać żądane podmenu.( Coarse, Fine or Sharpness )

5. Naciśnij przycisk

i ENTER, aby zmienić wartość ustawienia.

6. Naciśnij przycisk

, aby wybrać opcję Coarse (Z grubsza), Fine (Dokładnie) lub Sharpness (Ostrość).

5. Naciśnij przycisk

i ENTER, aby zmienić wartość ustawienia.

8. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać pod menu Image Lock (Blokada obrazu).

4. Naciśnij przycisk

i ENTER, aby wybrać podmenu Position (Położenie).

5. Naciśnij przycisk

, aby wyregulować położenie.

6. Naciskaj przycisk MENU lub

To menu jest dostępne dopiero po wybraniu sygnału VGA.

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Auto Adjustment (Regulacja automatyczna). Na ekranie pojawi się poniższe okno.

4. Naciskaj przycisk MENU lub

Po wybraniu sygnału wejściowego NTSC, zostaje udostępniona funkcja Tint (Odcień). Picture Custom

Auto Adjustment Please Wait. PIP Picture Contrast 100 Brightness 45 Sharpness 75 Color 55 Move Enter ReturnTo menu jest niedostępne po wybraniu PIP Off (PIP Wyłącz).

1. Naciśnij przycisk MENU i

, aby wybrać menu Picture (Obraz).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać menu PIP Picture (Obraz PIP).

4. Naciśnij przycisk

5. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

6. Naciśnij przycisk

, aby wybrać inne menu.

7. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

8. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Sound (Dźwięk).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk ENTER lub

, aby wybrać podmenu Mode (Tryb).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Sound (Dźwięk).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Custom (Indywidualny).

4. Naciśnij przycisk

, aby wybrać żądane podmenu. ( Bass, Treble, Balance )

5. Naciśnij przycisk

i ENTER, aby zmienić i zapisać wartość ustawienia.

6. Naciśnij przycisk

, aby wybrać inne menu.

7. Naciśnij przycisk

i ENTER, aby zmienić i zapisać.

8. Naciskaj przycisk MENU lub

, aby zakończyć. C. Menu dźwięku Sound Mode : Movie

1. Naciśnij przycisk MENU i

, aby wybrać menu Setup (Konguracja).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Language (Język).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Setup (Konguracja).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać pozycję Transparency (Przejrzystość).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciskaj przycisk MENU lub

1. Naciśnij przycisk MENU i

, aby wybrać menu Setup (Konguracja).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu System ID (Identykator systemu).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie. (0~9)

5. Naciskaj przycisk MENU lub

Move Enter Exit D. Menu konfiguracji Setup Language : English

- 15 -- 15 - Instrukcja obsługi1. Naciśnij przycisk MENU i

, aby wybrać menu Setup (Konguracja).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Blue Screen (Niebieski ekran).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciskaj przycisk MENU lub

Reset : Image, Color - Wybór sygnału PIP To menu jest dostępne dopiero po wybraniu sygnału VGA.

1. Naciśnij przycisk MENU i

, aby wybrać menu Setup (Konguracja).

2. Naciśnij przycisk ENTER lub

3. Naciśnij przycisk

i ENTER, aby wybrać podmenu Reset (Przywróć ustawienia fabryczne).

4. Naciśnij przycisk

i ENTER, aby wybrać żądane ustawienie.

5. Naciśnij przycisk

i ENTER, aby wybrać przy cisk OK lub Cancel (Anuluj).

6. Naciskaj przycisk MENU lub

, aby zakończyć. Setup Language : English

Instrukcja obsługi Move Enter Return Image Reset

CancelParametry techniczne Nazwa modelu SMT-1721 SMT-1921 Region sprzedaży Cały świat System transmisji NTSC/PAL System Ekran Cale 17" 19" Rozdzielczość (HxV) 1280 X 1024 Jasność(cd/m2) 300 Kontrast 1000:1 Czas reakcji 5 ms Kąt widzenia 80/80/80/80 Aktywna powierzchnia ekranu 337.92mm(H) x 270.336mm(V) 376.32mm(H) x 301.056mm(V) Plamka (mm) 0.264mm(H) x 0.264mm(V) 0.294mm(H) x 0.294mm(V) Obraz System skanowania Progresywny System kolorów NTSC 3.58/PAL Typ ekranu 4:3 Filtr grzebieniowy 2D 0 Redukcja szumów 0 PIP 0 Pauza 0 Podskanowanie 0 Wideo Composite Wejście 2-kanałowe, 1,0 Vp-p, końcówka 75

, pełna pętla, typ BNC S-Video Wejście 1-kanałowe (Y/C), pełna pętla VGA Wejście 1-kanałowe Audio Wejście 2-kanałowe, stereo 2 W, typ RCA Menu ekranowe Język 11 języków (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/ Jpn) Podstawa HAS Wysokość 0 ~ 100mm Nachylenie -5˚ ~ 25˚ Obrót -165˚ ~ +165˚ Wymiary (szer. x gł. x wys.) netto 371mm x 220mm x 367.6mm (Lowest) 371mm x 220mm x 467.6mm (Hightest) 412mm x 220mm x 398mm (Lowest) 412mm x 220mm x 498mm (Hightest) Weight Ciężar netto 5.95Kg 6.85Kg Parametry elektryczne Zasilanie 100 ~ 260V 100 ~ 260V Pobór mocy 42W 42W

Instrukcja obsługiAB68-00651B-02MONITOR TFT-LCD SMT-1721 / SMT-1921 Manual do UsuárioMONITOR TFT-LCD
