BEDIENUNGSANLEITUNG SMT1721P SAMSUNG

1. Bedienungsanleitung lesen : Lesen Sie vor der Inbetrieb

nahme des Geräts aufmerksam die Bedienungsanleitung mit allen Sicherheits - und Bedienungshinweisen.

2. Bedienungsanleitung aufbewahren : Sie sollten die

Bedienungsanleitung mit allen Sicherheits- und Bedienungshinweisen aufbewahren, damit Sie zu einem späteren Zeitpunkt darin nachlesen können.

3. Warnhinweise beachten : Beachten Sie die Warnhinweise

am Gerät und in der Bedienungsanleitung.

4. Anweisungen befolgen : Befolgen Sie die Bedien- und

Verwendungshinweise.

5. Reinigung : Trennen Sie das Gerät vom Netz, bevor Sie

Reinigungsarbeiten durchführen. Verwenden Sie keine Flüs- sig- oder Aerosolreiniger. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Ausnahme: Ein Gerät, das aus einem bestimmten Grund unterbrechungsfrei betrieben werden muss, weil anderenfalls beispielsweise der Genehmigungscode für einen CATV-Adapt- er verloren gehen kann, darf zu Reinigungs- oder sonstigen Zwecken nicht vom Netz getrennt werden. Dies ist die einzige Ausnahme zu den obigen Hinweisen.

6. Erweiterungen : Verwenden Sie ausschließlich von Samsung

empfohlene Erweiterungen. Andernfalls ist ein gefahrloser Betrieb nicht gewährleistet.

7. Wasser und Feuchtigkeit : Betreiben Sie dieses Gerät nicht

in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, einer Waschmaschine, im Keller usw.

8. Zubehör : Stellen Sie dieses Gerät nur auf Gestelle, Ständer,

Dreibeine, Konsolen oder Tische, die ausreichende Stabilität bieten. Andernfalls könnte das Gerät herunterfallen, beschädigt werden und ernsthafte Verletzungen hervorrufen. Verwenden Sie nur Gestelle, Ständer, Dreibeine, Konsolen oder Tische, die von Samsung empfohlen oder speziell für das Gerät angeboten werden. Bei der Montage des Geräts müssen die Anweisungen von Samsung befolgt werden. Verwenden Sie ausschließlich das von Samsung empfohlene Montagezubehör.

9. Belüftung : Schlitze und Öffnungen am Gerät dienen der

ausreichenden Belüftung. So wird ein störungsfreier Betrieb des Geräts und der Schutz vor Überhitzung gewährleistet. Aus diesem Grund dürfen diese Öffnungen nicht blockiert werden, z. B. durch Aufstellen des Geräts auf einer weichen Oberfläche wie einem Bett, Sofa oder Teppich. Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden. Dieses Gerät darf nicht in einem Bücherregal oder einer Schrankwand aufgestellt werden. Dies ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird bzw. die Anweisungen von Samsung eingehalten werden. 10.vorgesehen : Stellen Sie den Monitor nicht in der Nähe von Wärmequellen, wie z. B. Heizkörpern, Warmluftauslässen, Öfen oder anderen Apparaten (einschließlich Verstärkern) auf, die Wärme abgeben.

11. Netzanschluss : Dieses Gerät darf nur mit den auf dem

Typenschild ausgewiesenen Spannungsquellen be- trieben werden. Falls Sie diesbezüglich Fragen haben, wenden Sie sich an Ihren Fachhändler oder an Ihr Stromversorgungsunternehmen.

12. Erdung und Polarität : Diese Bestimmungen gelten für

Geräte mit einem dreiadrigen Stecker, der mit einem dritten Stift (Erdung) ausgestattet ist. Dieser Stecker kann nur an geerdete Netzsteckdosen angeschlossen werden. Dies ist eine zusätzliche Sicherheitsvorkeh- rung. Wenn Sie den Stecker nicht an die Steckdose anschließen können, setzen Sie sich mit einem Elektriker in Verbindung, um die veraltete Steckdose auszuwechseln. Setzen Sie die Sicherheitsfunktion dieses geerdeten Steckers auf keinen Fall außer Kraft.

13. Stromversorgung : Netzkabel müssen so verlegt

werden, dass niemand auf die Kabel treten kann oder sie durch Gegenstände gequetscht werden. Dies gilt insbesondere für die Kabelenden am Gerät bzw. am Stecker.

VORSICHT GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN USER'S MANUAL WICHTIGE SICHERHEITSHINWEISE VORSICHT :

ZUR VERMEIDUNG EINES ELEKTRISCHEN

SCHLAGS DÜRFEN SIE DIE RÜCKWAND

Benutzerhandbuch14. Gewitter : Zum Schutz des Geräts bei einem Gewitter oder während längerer Abwesenheit bzw. Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie vorsorglich auch das Netzkabel vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Netzüberspannung vermieden.

15. Überlastung : Schließen Sie nicht zu viele Geräte an eine

Steckdose oder ein Verlängerungskabel an, da dies zu einem Brand oder elektrischen Schlag führen kann.

16. Eindringen von Gegenständen und Flüssigkeiten in

das Gerät : Stecken Sie niemals Gegenstände durch die Schlitze des Geräts, da Elemente berührt werden können, an denen hohe elektrische Spannungen anliegen. Die Folge könnte ein Brand oder elektrischer Schlag sein. Verschütten Sie niemals Flüssigkeiten auf dem Gerät.

17. Reparaturen : Führen Sie keinesfalls selbst Reparaturen

am Gerät aus. Durch geöffnete oder abgebaute Abdeckungen setzen Sie sich gefährlichen Netzspannungen und anderen Gefahren aus. Überlassen Sie Reparaturarbeiten stets entsprechend ausgebildetem Fachpersonal.

18. Reparaturbedürftige Schäden : Trennen Sie das Gerät vom

Netz, und wenden Sie sich in allen unten aufgeführten Fällen an einen qualifizierten Kundendienst. a. Das Netzkabel oder der Stecker ist beschädigt. b. Es wurde Flüssigkeit verschüttet, oder es sind Gegenstände in das Gerät gefallen. c. Das Gerät wurde Feuchtigkeit ausgesetzt. d. Das Gerät funktioniert trotz Einhaltung der Bedienungsanweisungen nicht einwandfrei. Nehmen Sie nur die in dieser Bedienungsanleitung beschriebenen Einstellungen vor. Eine fehlerhafte Ausführung anderer Einstellungen kann zu Schäden führen und erfordert aufwendige Reparaturen durch Fachpersonal, um den normalen Betrieb wiederherzustellen. e. Das Gerät wurde fallen gelassen, oder das Gehäuse wurde beschädigt. f. Das Gerät zeigt auffällige Veränderungen in der Funktionsweise. Dies ist ein Anzeichen für notwendige Reparaturarbeiten.

19. Ersatzteile : Falls Teile ausgetauscht werden müssen,

achten Sie darauf, dass der Kundendiensttechniker die von Samsung angegebenen Ersatzteile oder solche Ersatzteile verwendet, die die gleichen technischen Eigenschaften wie die Originalteile aufweisen. Der Einbau nicht genehmigter Ersatzteile kann Brände, Stromschläge oder sonstige Gefahren verursachen.

20. Sicherheitsprüfung : Bitten Sie den Techniker nach

Abschluss von Instandhaltungs- oder Reparaturarbeiten an diesem Gerät, den korrekten Betrieb anhand entsprechender Sicherheitstests festzustellen. USER'S MANUAL

Technische Daten ...................................................................................17 Inhalt Benutzerhandbuch - 4 -- 5 - Benutzerhandbuch Auspacken Entfernen Sie die Verpackung und stellen Sie den Monitor auf einer ebenen und stabilen Fläche oder am dafür vorgesehen Standort auf. Überprüfen Sie, ob die folgenden Komponenten und Zubehörteile im Lieferumfang des Monitors enthalten sind. Vorderseite USER'S MANUALBenutzerhandbuch TFT-LCD MONITOR FERNBEDIENUNG und BATTERIEN VGA-SIGNAL KABEL Netzkabel Benutzerhandbuch Benutzerhandbuch

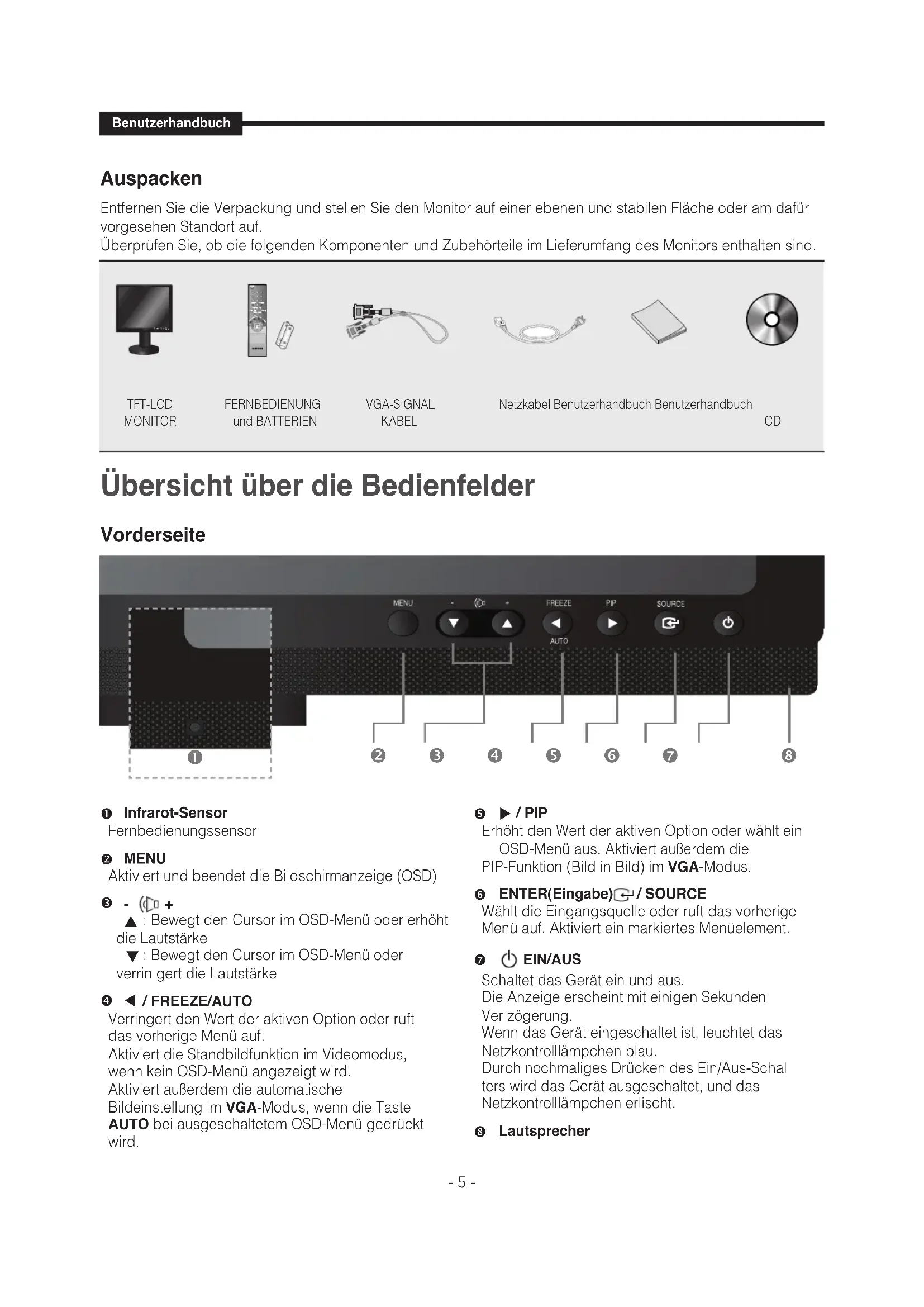

MENU Aktiviert und beendet die Bildschirmanzeige (OSD)

: Bewegt den Cursor im OSD-Menü oder erhöht die Lautstärke

Bewegt den Cursor im OSD-Menü oder verrin gert die Lautstärke

/ FREEZE/AUTO Verringert den Wert der aktiven Option oder ruft das vorherige Menü auf. Aktiviert die Standbildfunktion im Videomodus, wenn kein OSD-Menü angezeigt wird. Aktiviert außerdem die automatische Bildeinstellung im VGA-Modus, wenn die Taste AUTO bei ausgeschaltetem OSD-Menü gedrückt wird.

/ PIP Erhöht den Wert der aktiven Option oder wählt ein OSD-Menü aus. Aktiviert außerdem die PIP-Funktion (Bild in Bild) im VGA-Modus.

ENTER(Eingabe) / SOURCE Wählt die Eingangsquelle oder ruft das vorherige Menü auf. Aktiviert ein markiertes Menüelement.

EIN/AUS Schaltet das Gerät ein und aus. Die Anzeige erscheint mit einigen Sekunden Ver zögerung. Wenn das Gerät eingeschaltet ist, leuchtet das Netzkontrolllämpchen blau. Durch nochmaliges Drücken des Ein/Aus-Schal ters wird das Gerät ausgeschaltet, und das Netzkontrolllämpchen erlischt.

Übersicht über die BedienfelderRückseite und linke Seite

FBAS-Signaleingang für VIDEO A.

Video-Durchschleifausgang für VIDEO A.

FBAS-Signaleingang für VIDEO B.

Video-Durchschleifausgang für VIDEO B.

S-VIDEO OUT Y/C-Signaldurchschleifausgang

VGA VGA-Signaleingang Linke Seite

AUDIO B Audio B-Eingang : rechts (ROT), links (weiß)

AUDIO-A/S-VIDEO Audio A-Eingang (S-Video) : rechts (ROT), links (weiß)

Rückseite Linke Seite

Benutzerhandbuch - 6 -USER'S MANUAL

Benutzerhandbuch Fernbedienung POWER Schaltet das Gerät ein und aus. Die Anzeige erscheint mit einigen Sekunden Verzögerung. Nummerntasten Zum Ändern der System-ID der Fernbedienung. Um die Fernbedienungs-ID einzustellen, drücken Sie die Taste SYSTEM ID und geben die gewünschte Nummer mit den entsprechenden Tasten (0-9) ein. ID RESET Setzt die Fernbedienungs-ID 01 (Standardvorgabe) zurück VOLUME +, - Stellt die Lautstärke ein MUTE Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. Das zugehörige Symbol wird links unten auf dem Bildschirm angezeigt. Drücken Sie die Taste MUTE noch einmal, um die Stummschaltung rückgängig zu machen. Alternativ kann auch die Taste - oder + zum Wiedereinschalten des Tons gedrückt werden. UNDER SCAN Zeigt den vollen Bereich des Videosignals auf dem Bildschirm an. MENU Öffnet und beendet das Bildschirmmenü oder schließt das Menü zur Bildeinstellung ENTER Aktiviert ein markiertes Menüelement SYSTEM ID Stellt die System-ID der Fernbedienung ein Siehe Zifferntasten. PIP - verfügbar im VGA-Modus Drücken Sie die Taste PIP, um das Bild-in-Bild-Fensterzu aktivieren bzw. zu deaktivieren. P.MODE - verfügbar im Video A/B- und S-Video-Modus Drücken Sie diese Taste, um einen vordefinierten Bildmodus des Monitors auszuwählen oder die Stimmung des Bildes nach Bedarf zu ändern. Wenn Sie diese Taste drücken, wird der aktuelle Modus unten mittig auf dem Bildschirm angezeigt. Der Monitor verfügt über vier automatische Bildeinstellungen, die werkseitig voreingestellt sind. Drücken Sie dann die Taste noch einmal, um die verfügbaren vorkonfigurierten Modi zu durchlaufen (Dynamisch, Standard, Film, Benutzerdefiniert) FREEZE - verfügbar im Video A/B- und S-Video-Modus Drücken Sie diese Taste einmal, um das Bild „einzufrieren“. Drücken Sie sie erneut, um die normale Wiedergabe fortzusetzen. AUTO - nur im VGA-Modus verfügbar Stellt die Bildschirmanzeige automatisch ein SOURCE Drücken Sie die Taste SOURCE, um die Quelle des Eingangssignals zu ändern. Gewechselt werden kann nur zu externen Geräten, die zu diesem Zeitpunkt an den Monitor angeschlossen sind. Nach-oben-/Nach-unten-/Links-/Rechts-Tasten Drücken Sie diese Tasten, um horizontal bzw. vertikal von einem Menüelement zum nächsten zu gelangen oder die Werte für das ausgewählte Menü anzupassen.Anschluss externer Geräte An den Monitor können externe Geräte, wie z. B. eine Kamera, ein DVR, VCR oder externer Monitor, angeschlossen werden. USER'S MANUAL Kamera VCR Externer Monitor DVR Benutzerhandbuch - 8 -Wenn kein Gerät an den VGA- oder den Videoeingang angeschlossen ist, wird diese Meldung auf dem Bild- schirm angezeigt.

1. Drücken Sie die Taste MENU, um das Hauptmenü

2. Drücken Sie die Tasten

und ENTER, um das Hauptmenü zu wählen.

3. Drücken Sie die Taste

und dann die Taste ENTER (oder

), um das Untermenü zu wählen.

4. Drücken Sie die Taste

und dann die Taste ENTER (oder

), um die Einstellung zu wählen. (order Drücken Sie

, um die Einstellung zu wählen.)

5. Drücken Sie die Taste MENU oder

mehrmals, um das Menü zu beenden. Die Eingänge können auf Video A, Video B, S-Video und VGA-Modus eingestellt werden.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Taste ENTER oder

, um das Menü Eingang zu wählen.

3. Drücken Sie die Taste ENTER oder

, um die Einstellung zu speichern und das Menü zu beenden.

PIP EIN (nur VGA-Modus) Dieses Menü ist nur verfügbar, wenn der VGA- Eingang ausgewählt wurde.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü PIP zu wählen.

3. Drücken Sie die Taste ENTER oder

, um das Untermenü anzuzeigen.

4. Drücken Sie die Tasten

und ENTER, um Ein auszuwählen.

5. Drücken Sie die Taste MENU oder

Auswahl der PIP-Quelle (nur VGA-Modus) Dieses Menü ist nur verfügbar, wenn PIP Ein ausgewählt wurde.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü PIP zu wählen.

3. Drücken Sie die Tasten

und ENTER, um Quelle zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die PIP-Quelle auszuwählen.

5. Drücken Sie die Taste MENU oder

mehrmals, um das Menü zu beenden. PIP Navig. Eingabe ZurückPIP : Aus Quelle : S-video Format : Position :

Auswahl im OSD-Menü HINWEIS 1: Drücken Sie die Taste MENU oder

um zum vorherigen Bildschirm zurückzukehren. HINWEIS 2: Wenn keine Tasteneingabe erfolgt, wird das OSD-Menü nach zwei Minuten ausgeblendet.

EingangQuellen : Video A PIP Name bearb Navig. Eingabe Beenden PIP Navig. Eingabe Zurück Video A Video B S-Video

Kein Signal <Video-Modus> Signalkabel prüfen. VGA <VGA-Modus>

Benutzerhandbuch Auswahl der PIP-Format (nur VGA-Modus) Dieses Menü ist nur verfügbar, wenn der VGA-Ein- gang ausgewählt wurde.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü Bild in Bild zu wählen.

3. Drücken Sie die Tasten

und ENTER, um Größe zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die Einstellung zu wählen. ( or )

5. Drücken Sie die Taste MENU oder

Auswahl der PIP-Position (nur VGA-Modus) Dieses Menü ist nur verfügbar, wenn PIP Ein ausgewählt wurde.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü PIP zu wählen.

3. Drücken Sie die Tasten

und ENTER, um Position zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die Einstellung zu wählen. ( , , , )

5. Drücken Sie die Taste MENU oder

PIP AUS (nur VGA-Modus) Dieses Menü ist nur verfügbar, wenn der VGA-Eingang ausgewählt wurde.

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü PIP zu wählen.

3. Drücken Sie die Taste ENTER oder

, um das Untermenü anzuzeigen.

4. Drücken Sie die Tasten

und ENTER, um Aus auszuwählen.

5. Drücken Sie die Taste MENU oder

1. Drücken Sie die Tasten MENU und ENTER.

2. Drücken Sie die Tasten

und ENTER, um das Menü Namen bearbeiten zu wählen.

3. Drücken Sie die Tasten

und ENTER, um den Eingang auszuwählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Bezeichnung auszuwählen.

5. Drücken Sie die Taste MENU oder

mehrmals, um das Menü zu beenden. USER'S MANUAL PIP Navig. Eingabe Zurück PIP : Aus

PIP Navig. Eingabe Zurück PIP : Aus

PIP Navig. Eingabe Zurück PIP : Aus

Eingang Quellen : Video A

Navig. Eingabe Beenden Name bearb. Video A : Kabel-STB

Navig. Eingabe Zurück Name bearb.

KAMERA DVR VCR DVD Kabel-STB AV-Receiver DVD-Receiver Navig. Eingabe Zurück

Benutzerhandbuch Video-Modus

Modus : Dynamisch, Standard, Film, Benutzerdef.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

, um das Menü Modus zu wählen.

3. Drücken Sie die Taste ENTER oder

4. Drücken Sie die Taste

, um den gewünschten Modus auszuwählen. (Dynamisch, Standard, Film,Benutzerdefiniert)

5. Drücken Sie die Taste MENU oder

Benutzerdefiniert Video-Modus : Kontrast, Helligkeit, Schärfe, Farbe

Die Funktion "Farbton" ist aktiviert, während des Eingangssignal im NTSC-Modus vorliegt.

Custom (Benutzerdefiniert) VGA-Modus : Kontrast., Helligkeit

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

um das Menü Benutzerdefiniert zu wählen. (Drücken Sie die Taste

, um das Bnutzerdefiniert zu wählen.- Video-Modus )

3. Drücken Sie die Taste ENTER oder

, um das Untermenü anzuzeigen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellung zu wählen.

5. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung zu speichern.

6. Drücken Sie die Taste

, um Kontrast oder Helligkeit zu wählen.

7. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung zu speichern.

8. Drücken Sie die Taste MENU oder

Bei Auswahl der Helligkeit erscheint die folgende Anzeige auf dem Bildschirm.

Navig. Eingabe Beenden Modus Navig. Eingabe Zurück Dynamisch Standard Film Benutzerdef. Benutzerdef. Kontrast 50 Helligkeit 55 Schärfe 25 Farbe 40 Navig. Eingabe Zurück <Video-Modus> Benutzerdef. Kontrast. 81 Helligkeit 100 Navig. Eingabe Zurück <VGA-Modus> Farbtemp. Kalt2 Kalt1 Normal Warm1 Warm2 Navig. Eingabe Zurück <Video-Modus>

Benutzerhandbuch Farbtemp. VGA-Modus : Kalt, Normal, Warm, Benutzerdef.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Tasten

und ENTER, um das Menü Farbtemp. zu wählen.

4. Drücken Sie die Taste

, um die gewünschte Einstellung zu wählen.

5. Drücken Sie die Taste MENU oder

Format : Zoom, 4:3 Das Menü ist nur verfügbar, wenn die Option Over/Un- der Scan ausgewählt wird.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü Größe zu wählen.

4. Drücken Sie die Taste ENTER oder

5. Drücken Sie die Taste

, um die gewünschte Größe auszuwählen.

6. Drücken Sie die Taste MENU oder

Under Scan : Over, Under Das Menü ist nicht verfügbar, wenn die Option „Over“, Zoom und Bildgröße ausgewählt werden.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Taste

, um das Menü Underscan zu wählen.

4. Drücken Sie die Taste ENTER oder

5. Drücken Sie die Taste

, um den gewünschten Darstellungsmodus auszuwählen.

6. Drücken Sie die Taste MENU oder

Farbanpassung : Rot, Grün, Blau Farbtemp. Kalt Normal Warm Benutzerdef. Navig. Eingabe Zurück <VGA-Modus> USER'S MANUAL Bild Navig. Eingabe Beenden Modus : Film

Format Navig. Eingabe Zurück Zoom 4:3 Format Navig. Eingabe Zurück Over Under Bild Navig. Eingabe Beenden Modus : Film

Navig. Eingabe Beenden Farbanpassung Rot 50 Grün 50 Blau 50 Navig. Eingabe Zurück

Benutzerhandbuch1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü Farbregelung zu wählen.

4. Drücken Sie die Taste

, um die gewünschte Einstellung zu wählen.

5. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung zu speichern.

6. Drücken Sie die Taste

, um Rot, Grün oder Blau zu wählen.

7. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung zu speichern.

8. Drücken Sie die Taste MENU oder

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü Bildjustierung zu wählen.

4. Drücken Sie die Taste

, um das gewünschte Untermenü zu wählen. ( Grob, Fein oder Schärfe )

7. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung.

6. Drücken Sie die Taste

, um Grob, Fein oder Schärfe zu wählen.

7. Drücken Sie die Tasten

und ENTER, um den Wert einzustellen und die Einstellung.

8. Drücken Sie die Taste MENU oder

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü Bildjustierung zu wählen.

4. Drücken Sie die Taste

, um Position zu wählen.

5. Drücken Sie die Taste

6. Drücken Sie die Taste MENU oder

Autom. Einstellung Dieses Menü ist nur verfügbar, wenn der VGA-Eingang ausgewählt wurde.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü Automatische Bildeinstellung zu wählen. Die folgende Anzeige erscheint auf dem Bildschirm.

4. Drücken Sie die Taste MENU oder

PIP-Bild : Kontrast, Helligkeit, Schärfe, Farbe

Die Funktion "Farbton" ist aktiviert, während des Eingangssignal im NTSC-Modus vorliegt. USER'S MANUAL Bild Benutzerdef.

Navig. Eingabe Beenden Bildjustierung Grob 1312 Fein 77 Schärfe 53 Position

Navig. Eingabe Zurück Position Navig. Eingabe Zurück

Autom. Einstellung Bitte warten. PIP-Bild Kontrast. 100 Helligkeit 45 Schärfe 75 Farbe 55 Navig. Eingabe Zurück

BenutzerhandbuchDieses Menü ist nicht verfügbar, wenn PIP Aus ausgewählt wurde.

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um das Menü PIP-Bild zu wählen.

4. Drücken Sie die Taste

, um das gewünschte Untermenü zu wählen. ( Kontrast, Helligkei, Schärfe, Farbe,)

5. Drücken Sie die Taste

, um den Wert einzustellen und die Einstellung zu speichern.

6. Drücken Sie die Taste

, um ein anderes Menü zu wählen.

5. Drücken Sie die Taste

, um den Wert einzustellen und die Einstellung zu speichern.

8. Drücken Sie die Taste MENU oder

Modus : Standard, Musik, Film, Sprache, Benutzerdef.

1. Drücken Sie die Tasten MENU und

, um das Menü Ton zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten ENTER und

, um Modus zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellung zu wählen.

5. Drücken Sie die Taste MENU oder

Benutzerdef. : Tiefen, Höhen, Balance

1. Drücken Sie die Tasten MENU und

, um das Menü Bild zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um Benutzerdefiniert zu wählen.

4. Drücken Sie die Taste

, um das gewünschte Untermenü zu wählen. ( Tiefen, Höhen, Balance )

5. Drücken Sie die Taste

, um den Wert einzustellen und die Einstellung zu speichern.

6. Drücken Sie die Taste

, um ein anderes Menü zu wählen.

7. Drücken Sie die Taste

, um den Wert einzustellen.

8. Drücken Sie die Taste MENU oder

Navig. Eingabe Beenden Modus Navig. Eingabe Zurück Standard Musik Film Sprache Benutzerdef. Ton Modus : Film

Navig. Eingabe Beenden Benutzerdef. Navig. Eingabe Zurück Tiefen 92 Höhen 60 Balance L 50 R 50

Benutzerhandbuch- 15 - Benutzerhandbuch

1. Drücken Sie die Tasten MENU und

, um das Menü Einstellungen zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um Sprache zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellungen zu wählen.

5. Drücken Sie die Taste MENU oder

Transparenz : Hoch, Mittel, Gering, Deckend

1. Drücken Sie die Tasten MENU und

, um das Menü Einstellungen zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um Transparenz zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellungen zu wählen.

5. Drücken Sie die Taste MENU oder

1. Drücken Sie die Tasten MENU und

, um das Menü Einstellungen zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um System-ID zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellungen zu wählen. (0~9)

5. Drücken Sie die Taste MENU oder

Blaues Bild : Ein, Aus Sprache Navig. Eingabe Zurück Deutsch Deutsch Francais Espanol Italiano Svenska Portugues Einstellungen Sprache : Deutsch

Transparenz : Mittel

Navig. Eingabe Beenden

D. DAS MENÜ EINSTELLUNG

Einstellungen Sprache : Deutsch

Transparenz : Mittel

Navig. Eingabe Beenden Transparenz Navig. Eingabe Zurück Hoch Mittel Gering Deckend System-ID Navig. Eingabe Zurück

Einstellungen Sprache : Deutsch

Transparenz : Mittel

Navig. Eingabe Beenden Blaues Bild Navig. Eingabe Zurück Aus Ein1. Drücken Sie die Tasten MENU und

, um das Menü Einstellungen zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um Blaues Bild zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellungen zu wählen.

5. Drücken Sie die Taste MENU oder

Reset : Bild zurücksetzen, Farbe - nur VGA-Modus Dieses Menü ist nur verfügbar, wenn der VGA- Eingang ausgewählt wurde.

1. Drücken Sie die Tasten MENU und

, um das Menü Einstellungen zu wählen.

2. Drücken Sie die Taste ENTER oder

3. Drücken Sie die Tasten

und ENTER, um Reset zu wählen.

4. Drücken Sie die Tasten

und ENTER, um die gewünschte Einstellungen zu wählen.

5. Drücken Sie die Tasten

und ENTER, um Ok oder Abbrechen zu wählen.

6. Drücken Sie die Taste MENU oder

mehrmals, um das Menü zu beenden. USER'S MANUAL Einstellungen Sprache : Deutsch

Transparenz : Mittel

Navig. Eingabe Beenden Reset Navig. Eingabe Zurück Bild zurücksetzen Farbe zurücksetzen

Benutzerhandbuch Navig. Eingabe Zurück Bild zurücksetzen

AbbrechenTechnische Daten Modell SMT-1721 SMT-1921 Verkaufsgebiet Weltweit Fernsehnorm NTSC/PAL Panel Zoll 17" 19" Displaytyp SXGA a-Si TFT-LCD Auflösung (H x V) 1280 X 1024 Helligkeit (cd/m2) 300 Kontrast 1000:1 Reaktionszeit 5 ms Betrachtungswinkel in Grad 80/80/80/80 Aktiver Anzeigebereich 337.92mm(A) x 270.336mm(L) 376,32mm(A) x 301.056mm(L) Pixelabstand (mm) 0.264mm(A) x 0.264mm(L) 0,294mm(A) x 0,294mm(L) Bild Abtastungssystem Progressive (mit Zeilensprung) Farbsystem NTSC 3.58/PAL Bildformat 4:3 2D-Kammfilter 0 Rauschunterdrückung 0 PIP (Bild in Bild) 0 Standbild 0 Underscan

Video FBAS 2-Kanal-Eingang, 1,0 Vs-s, 75 Ohm angeschlossen, Durchschleifausgang, BNC-Buchse S-Video 1-Kanal-Eingang (Y/C), Durchschleifausgang VGA 1-Kanal-Eingang Audio 2-Kanal-Eingang, 2 w Stereo, Chinchbuchse OSD Sprache 11 Sprachen (En/Fr/De/Es/It/Ru/Sv/Pt/Ko/Ch/Ja) Höhenverstellbarer Standfuß Höhenverstellbarkeit 0 bis 100 mm Neigung -5˚ ~ 25˚ Drehung -165˚ ~ +165˚ Abmessungen (B x T x H) Netto 371 x 220 x 367,6 mm (niedrigste Einstellung) 371 x 220 x 467,6 mm (höchstens) 412 x 220 x 398 mm (niedrigste Einstellung) 412 x 220 x 498 mm (höchstens) Gewicht Nettogewicht 5.95Kg 6.85Kg Elektrische Eigenschaften Stromversorgung 100 ~ 260V 100 ~ 260V Leistungsaufnahme 42W 42W
