BRUKSANVISNING SMT1721P SAMSUNG

Guía de usuarioAB68-00651B-02TFT LCD-BILDSKÄRM SMT-1721 / SMT-1921 BruksanvisningTFT LCD-BILDSKÄRM SMT-1721 / SMT-1921Förklaring av symbolerna Symbolen med en pilblixt i en liksidig triangel är avsedd att uppmärksamma användaren på att produktens hölje innehåller oisolerad ”farlig spänning” som kan vara tillräckligt stark för att medföra risk för elstötar. Symbolen med ett utropstecken i en liksidig triangel är avsedd att uppmärksamma användaren på att den litteratur som medföljer utrustningen innehåller viktig information om användning och underhåll (service). Varning! Förhindra brand och elstötar genom att inte utsätta skärmen för regn eller fukt.

1. Läs instruktionerna : Läs igenom samtliga instruktioner för

säkerhet och användning innan utrustningen används.

2. Spara instruktionerna : Spara säkerhets- och

användningsinstruktionerna för framtida bruk.

3. Uppmärksamma varningarna : Ta alltid hänsyn till de

varningar som visas på skärmen och i bruksanvisningen.

4. Följ instruktionerna : Följ samtliga instruktioner för

rengöringen påbörjas. Använd inte rengöringsmedel i vätske- eller sprayform. Rengör med en fuktig trasa. Undantag: Om skärmen är avsedd att användas konstant och av någon anledning, till exempel att auktoriseringskoden för en CATV-mottagare kan gå förlorad, inte kan dras ut ur vägguttaget för rengöring eller andra syften går det att bortse från instruktionen om att dra ut kontakten under punkt 5.

6. Kringutrustning : Använd ingen annan kringutrustning än

den som rekommenderas av Samsung, då detta kan medföra fara.

7. Vatten och fukt : Använd inte skärmen i närheten av vatten,

till exempel i närheten av badkar, tvättbalja, diskbänk eller tvättmaskin. Använd den inte heller i en fuktig källare, i närheten av en swimmingpool eller liknande.

8. Tillbehör : Skärmen får inte placeras på tillbehör såsom vagn,

ställ, stativ, upphängningsanordning eller bord om dessa är instabila. Det kan leda till att skärmen ramlar, och allvarligt skadar barn eller vuxna. Utrustningen kan också skadas. Använd skärmen endast tillsammans med vagn, ställ, stativ, upphängningsanordning eller bord som rekommenderas av Samsung eller säljs tillsammans med skärmen. Följ alltid Samsungs instruktioner vid montering av skärmen, och använd endast monteringsutrustning som rekommenderas av Samsung.

9. Ventilering : Springorna och öppningarna i höljet är avsedda

för ventilering och för att skärmen ska fungera ordentligt och skyddas från överhettning. Blockera aldrig dessa genom att placera skärmen på en säng, soffa, matta eller liknande. Placera aldrig skärmen i närheten av, eller ovanför, ett element eller annan värmekälla. Placera inte skärmen i en inbyggd installation, till exempel bokhylla eller ställ, om inte ordentlig ventilering finns eller Samsungs instruktioner följs. 10.Installation : Installera inte skärmen i närheten av en värmekälla som element, spis eller någon annan utrustning (inklusive förstärkare) som genererar värme. 11.Strömkälla : Skärmen får endast drivas av den typ av strömkälla som fabriksmärkningen anger. Om du är osäker på vilken strömkälla som finns där du ska installera skärmen, bör du kontakta din Samsung-återförsäljare eller ditt lokala elbolag. 12.Jordning eller polarisering : För skärmar som är utrustade med 3-vägs jordkontakt med ett tredje stift (jordstift). Kontakten passar bara i ett jordat uttag. Detta är en säkerhetsfunktion. Om du inte kan få in kontakten i uttaget ska du kontakta en elektriker för att få det utbytt. Försök aldrig förbikoppla jordkontaktens säkerhetsfunktion. 13.Ström : Kabelskydd – Dra elkablar på ett sådant sätt att de inte kan trampas på eller klämmas av föremål som placeras på eller emot dem. Var särskilt uppmärksam på kablar intill uttag, förlängningssladdar och där de sticker ut ur utrustningen. 14.Blixtnedslag : Skydda skärmen under åskväder eller när den lämnas oanvänd under en längre tid genom att dra ut kontakten och alla kablar. På så sätt skyddas skärmen från skador av blixtnedslag eller strömspikar. 15.Överbelastning : Se till att väggkontakter och förlängningssladdar inte överbelastas, då detta kan medföra risk för brand eller elstötar. 16.Föremål eller vätska i utrustningen : Tryck aldrig in föremål av något slag i öppningarna i skärmen. Föremålen kan komma emot farliga spänningspunkter eller kortsluta komponenter, vilket kan medföra brand eller elstötar. Spill aldrig vätska av något slag på skärmen. 17.Service : Försök inte att själv serva skärmen då öppning eller borttagning av höljet kan medföra farlig spänning eller andra risker. Överlåt all service till kvalificerad servicepersonal.

Bruksanvisning18.Skador som kräver service : Dra ut kontakten till skärmen ur vägguttaget och kontakta kvalificerad servicepersonal under följande omständigheter. a. Om strömkabel eller kontakt är skadade. b. Om vätska har spillts eller föremål har ramlat ner i skärmen. c. Om skärmen har utsatts för regn eller vatten. d. Om skärmen inte fungerar normalt trots att bruksanvisningen följs. Justera endast sådana inställningar som täcks av bruksanvisningen. Felaktig justering av andra inställningar kan leda till skador och omfattande reparationsarbete av en kvalificerad tekniker för att återställa skärmen till normal funktion. e. Om skärmen har tappats eller höljet skadats. f. Om skärmen uppvisar märkbara funktionsförändringar tyder detta på att service krävs. 19.Reservdelar : Om reservdelar behövs, se till att serviceteknikern använder reservdelar som specificerats av Samsung eller har samma egenskaper som originaldelarna. Felaktigt utbyte av delar kan medföra brand, elstötar eller annan fara. 20.Säkerhetskontroll : Vid slutförd reparation eller service av skärmen, be serviceteknikern att utföra säkerhetskontroller för att se till att skärmen fungerar som den ska. USER'S MANUAL

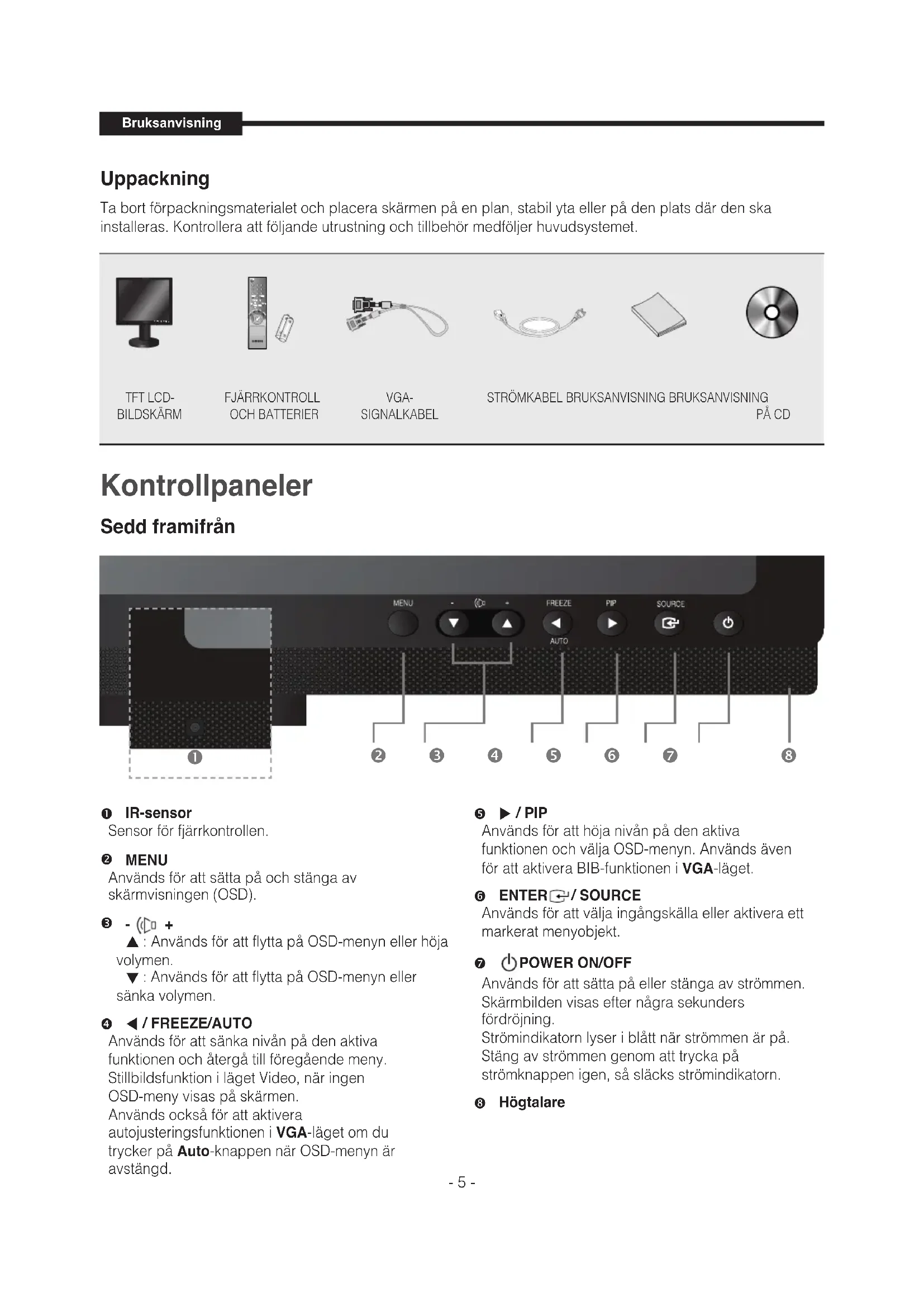

IR-sensor Sensor för fjärrkontrollen.

MENU Används för att sätta på och stänga av skärmvisningen (OSD).

: Används för att flytta på OSD-menyn eller höja volymen.

Används för att flytta på OSD-menyn eller sänka volymen.

/ FREEZE/AUTO Används för att sänka nivån på den aktiva funktionen och återgå till föregående meny. Stillbildsfunktion i läget Video, när ingen OSD-meny visas på skärmen. Används också för att aktivera autojusteringsfunktionen i VGA-läget om du trycker på Auto-knappen när OSD-menyn är avstängd.

/ PIP Används för att höja nivån på den aktiva funktionen och välja OSD-menyn. Används även för att aktivera BIB-funktionen i VGA-läget.

ENTER / SOURCE Används för att välja ingångskälla eller aktivera ett markerat menyobjekt.

Används för att sätta på eller stänga av strömmen. Skärmbilden visas efter några sekunders fördröjning. Strömindikatorn lyser i blått när strömmen är på. Stäng av strömmen genom att trycka på strömknappen igen, så släcks strömindikatorn.

BruksanvisningSedd bakifrån & från vänster

AC IN Växelströmsingång.

VIDEO-A IN Kompositsignalingång för VIDEO A.

VIDEO-A OUT Videolooputgång för VIDEO A.

VIDEO-B IN Kompositsignalingång för VIDEO B.

VIDEO-B OUT Videolooputgång för VIDEO B.

S-VIDEO IN Y/C-separerad signalingång.

S-VIDEO OUT Y/C-separerad signallooputgång.

VGA VGA-signalingång Sedd från vänster

AUDIO-B Audio B-ingång : Höger (RÖD), vänster (VIT)

AUDIO-A/S-VIDEO Audio A (S-Video)-ingång : Höger (RÖD), vänster (VIT)

Sedd bakifrån Sedd från vänster

Bruksanvisning FREEZE – tillgängligt i Video A/B- och S-Video-läget Tryck på knappen en gång om du vill frysa bilden. Stoppa frysningen genom att trycka på knappen igen. AUTO – tillgängligt endast i VGA-läget Gör att skärmvisningen justeras automatiskt. SOURCE Tryck på SOURCE-knappen om du vill byta källa för signalingången. Det går bara att byta källa för enheter som är anslutna till skärmen. Upp-ned-/vänster-höger-knappar Används för att flytta mellan menyobjekt horisontellt eller vertikalt, och för att justera valda menyvärden. Fjärrkontroll POWER Används för att stänga av eller sätta på strömmen. Skärmbilden visas efter några sekunders fördröjning. Sifferknappar Används för att ändra fjärrkontrollens SYSTEM-ID. Välj fjärrkontrolls-ID genom att med SYSTEM ID- knappen nedtryckt ange önskat NUMMER genom att trycka på motsvarande knapp (0-9). ID RESET Används för att återställa fjärrkontrollens ID till 01 (förinställt värde). VOLUME +, - Används för att justera ljudvolymen. MUTE Tryck på den här knappen om du vill dämpa ljudet tillfälligt. Visas längst ned till vänster på skärmen. Tryck på MUTE-knappen igen om du vill stänga av dämpningsfunktionen. Du kan också stänga av dämpningsfunktionen genom att trycka på - eller +. UNDER SCAN Gör att hela videosignalen visas på skärmen. MENU Används för att öppna skärmmenyn, stänga skärmmenyn eller stänga skärmjusteringsmenyn. ENTER Används för att aktivera ett markerat menyobjekt. SYSTEM ID Används för att ställa in SYSTEM-ID för fjärrkontrollen. Se Sifferknappar. PIP – tillgängligt i VGA-läget Stäng av eller sätt på BIB-skärmen genom att trycka på PIP-knappen. P.MODE – tillgängligt i Video A/B- och S-Video-läget Tryck på den här knappen om du vill välja ett fördefinierat bildläge för skärmen eller ändra bildstämningen. När du trycker på knappen visas nuvarande läge längst ned i mitten av skärmen. Skärmen har fyra automatiska bildlägen som är fabriksinställda. Bläddra igenom tillgängliga lägen genom att trycka på knappen igen. (Dynamisk, Standard, Film, Personlig)Ansluta till externa enheter Produkten kan anslutas till en extern enhet som en kamera, DVR, video, extern skärm eller liknande. USER'S MANUAL KAMERA VIDEO

DVR Bruksanvisning - 8 -När ingen utrustning är ansluten till VGA- eller Video-ingången visas detta meddelande på skärmen.

1. Visa huvudmenyn genom att trycka på

2. Välj huvudmenyn genom att trycka på

3. Välj undermeny genom att trycka på

och ENTER-knappen (eller

4. Välj inställning genom att trycka på

och ENTER-knappen (eller

). (Du kan också välja inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

flera gånger. Du kan välja att ställa in ingången på Video A, Video B, S-Video eller VGA.

1. Tryck på MENU- och ENTER-knappen.

2. Välj ingångsmenyn genom att trycka på

3. Spara inställningen och avsluta genom att trycka

BIB På (endast i VGA-läget) Om du inte har valt VGA som ingångskälla är den här menyn inte tillgänglig.

1. Tryck på MENU- och ENTER-knappen.

2. Välj BIB-menyn genom att trycka på

3. Visa undermenyn genom att trycka på

4. Välj På genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

Val av BIB-källa (endast i VGA-läget) Om du inte har valt BIB På är den här menyn inte tillgänglig.

1. Tryck på MENU- och ENTER-knappen.

2. Välj BIB-menyn genom att trycka på

3. Välj källa genom att trycka på

4. Välj önskad BIB-källa genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

flera gånger. BIB Flytta Öppna TillbakaBIB : Av Källa : S-video Strl : Position :

Inställningar på OSD-menyn USER'S MANUAL Meddelandet No Signal (ingen signal) Göra val på OSD-menyn OBS 1: Återgå till föregående skärm genom att trycka på MENU-knappen eller

OBS 2: OSD-skärmen försvinner efter två minuter om du inte trycker på någon knapp. A. Menyn Ingångar IngångarKälla : Video A BIB Ändra namn Flytta Öppna Avsluta BIB Flytta Öppna Tillbaka Video A Video B S-Video

Ingen signal <Video-läge> Check signal cable. VGA <VGA-läge>

Bruksanvisning Val av BIB-storlek (endast i VGA-läget) Om du inte har valt BIB På är den här menyn inte tillgänglig.

1. Tryck på MENU- och ENTER-knappen.

2. Välj BIB-menyn genom att trycka på

3. Välj Strl genom att trycka på

4. Välj inställning genom att trycka på

och ENTER-knappen. ( eller )

5. Avsluta genom att trycka på MENU-knappen eller

Val av BIB-position (endast i VGA-läget) Om du inte har valt BIB På är den här menyn inte tillgänglig.

1. Tryck på MENU- och ENTER-knappen.

2. Välj BIB-menyn genom att trycka på

3. Välj Position genom att trycka på

4. Välj inställning genom att trycka på

och ENTER-knappen. ( , , , )

5. Avsluta genom att trycka på MENU-knappen eller

BIB Av (endast i VGA-läget) Om du inte har valt VGA som ingångskälla är den här menyn inte tillgänglig.

1. Tryck på MENU- och ENTER-knappen.

2. Välj BIB-menyn genom att trycka på

3. Visa undermenyn genom att trycka på

4. Välj Av genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

1. Tryck på MENU- och ENTER-knappen.

2. Välj menyn Ändra namn genom att trycka på

3. Välj ingång genom att trycka på

4. Välj önskat namn genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

flera gånger. USER'S MANUAL BIB Flytta Öppna Tillbaka BIB : Av

BIB Flytta Öppna Tillbaka BIB : Av

BIB Flytta Öppna Tillbaka BIB : Av

Ingångar Källa : Video A

Flytta Öppna Avsluta Ändra namn Video A : Digitalbox

Flytta Öppna Tillbaka Ändra namn

Bruksanvisning Videoläge

1. Välj menyn Bild genom att trycka på

2. Välj lägesmenyn genom att trycka på

4. Välj önskat läge genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

Personlig Videoläge : Kontrast, Ljusstyrka, Skärpa, Färg

Ton-funktionen är tillgänglig när insignalen är inställd på NTSC-läget.

Personlig VGAläge : Kontrast, Ljusstyrka

1. Välj menyn Bild genom att trycka på

2. Välj menyn Personlig genom att trycka på

. (Välj videoläget Personlig genom att trycka på

3. Visa undermenyn genom att trycka på

4. Välj inställning genom att trycka på

5. Justera inställningsvärdet och spara genom att

6. Justera Kontrast eller Ljusstyrka genom att trycka

7. Justera inställningsvärdet och spara genom att

8. Avsluta genom att trycka på MENU-knappen eller

Om du väljer Ljusstyrka visas bilden nedan på skärmen.

Flytta Öppna Avsluta Läge Flytta Öppna Tillbaka Dynamisk Standard Film Personlig Personlig Kontrast 50 Ljusstyrka 55 Skärpa 25 Färg 40 Flytta Öppna Tillbaka <Video-läge> Personlig Kontrast 81 Ljusstyrka 100 Flytta Öppna Tillbaka <VGA-läge> Färgton Sval2 Sval1 Normal Varm1 Varm2 Flytta Öppna Tillbaka <Video-läge>

1. Välj menyn Bild genom att trycka på

3. Välj menyn Färgton genom att trycka på

4. Välj önskad inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

Strl : Zoom, 4:3 Den här menyn är endast tillgänglig om du har valt över, UnderSkannad.

1. Välj menyn Bild genom att trycka på

3. Välj menyn Storlek genom att trycka på

5. Välj önskad storlek genom att trycka på

6. Avsluta genom att trycka på MENU-knappen eller

UnderSkannad : Över, Under Den här menyn är inte tillgänglig om du väljer bildstorleken Zoom.

1. Välj menyn Bild genom att trycka på

3. Välj menyn UnderSkannad genom att trycka på

5. Välj önskat skanningsläge genom att trycka på

6. Avsluta genom att trycka på MENU-knappen eller

Färgkontroll : Röd, Grön, Blå Färgton Sval Normal Varm Personlig Flytta Öppna Tillbaka <VGA-läge> USER'S MANUAL Bild Flytta Öppna Avsluta Läge : Film

Storlek Flytta Öppna Tillbaka Zoom 4:3 Strl Flytta Öppna Tillbaka Över Under Bild Flytta Öppna Avsluta Läge : Film

Flytta Öppna Avsluta Färgkontroll Röd 50 Grön 50 Blå 50 Flytta Öppna Tillbaka

Bruksanvisning1. Välj menyn Bild genom att trycka på MENU-knappen och

3. Välj menyn Färgkontroll genom att trycka på

4. Välj önskad inställning genom att trycka på

5. Justera inställningsvärdet och spara genom att

6. Välj Röd, Grön eller Blå genom att trycka på

7. Justera inställningsvärdet och spara genom att

8. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Bild genom att trycka på

3. Välj menyn Bildlås genom att trycka på

4. Välj önskad undermeny genom att trycka på

5. Justera inställningsvärdet genom att trycka på

6. Välj Grov, Fin eller Skärpa genom att trycka på

7. Justera inställningsvärdet genom att trycka på

8. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Bild genom att trycka på

3. Välj menyn Bildlås genom att trycka på

4. Välj önskad undermeny genom att trycka på

5. Justera positionen genom att trycka på

6. Avsluta genom att trycka på MENU-knappen eller

Om du inte har valt VGA som ingångskälla är den här menyn inte tillgänglig.

1. Välj menyn Bild genom att trycka på

3. Välj menyn Autojustering genom att trycka på

och ENTER-knappen. Bilden nedan visas på skärmen.

4. Avsluta genom att trycka på MENU-knappen eller

BIB-bild : Kontrast, Ljusstyrka, Skärpa, Färg

Ton-funktionen är tillgänglig när insignalen är inställd på NTSC-läget. USER'S MANUAL Bild Personlig

Flytta Öppna Avsluta Bildlås Grov 1312 Fin 77 Skärpa 53 Position

Flytta Öppna Tillbaka Position Flytta Öppna Tillbaka

Autojustering Vänta BIB-bild Kontrast 100 Ljusstyrka 45 Skärpa 75 Färg 55 Flytta Öppna Tillbaka

BruksanvisningOm du väljer BIB Av är den här menyn inte tillgänglig.

1. Välj menyn Bild genom att trycka på

3. Välj menyn BIB-bild genom att trycka på

4. Välj önskad undermeny genom att trycka på

-knappen. (Kontrast, Ljusstyrka, Skärpa, Färg)

5. Justera inställningsvärdet och spara genom att

6. Välj nästa meny genom att trycka på

7. Justera inställningsvärdet och spara genom att

8. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Ljud genom att trycka på

3. Välj Läge genom att trycka på ENTER-knappen

4. Välj inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Ljud genom att trycka på

3. Välj Personlig genom att trycka på

4. Välj önskad undermeny genom att trycka på

5. Justera inställningsvärdet och spara genom att

6. Välj nästa meny genom att trycka på

7. Justera inställningsvärdet genom att trycka på

8. Avsluta genom att trycka på MENU-knappen eller

flera gånger. USER'S MANUAL C. Menyn Ljud Ljud Läge : Film

Flytta Öppna Avsluta Läge Flytta Öppna Tillbaka Standard Musik Film Tal Personlig Ljud Läge : Film

Flytta Öppna Avsluta Personlig Flytta Öppna Tillbaka Bas 92 Diskant 60 Balans L 50 R 50

1. Välj menyn Inst. genom att trycka på

3. Välj Språk genom att trycka på

4. Välj inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Inst. genom att trycka på

3. Välj Transparens genom att trycka på

4. Välj inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

1. Välj menyn Inst. genom att trycka på

3. Välj System-ID genom att trycka på

4. Välj inställning genom att trycka på

och ENTER-knappen. (0~9)

5. Avsluta genom att trycka på MENU-knappen eller

Blå bakgrund : På, Av

Flytta Öppna Avsluta D. Menyn Inst Inst. Språk : Svenska

Flytta Öppna Avsluta Transparens Flytta Öppna Tillbaka Hög Medium Låg Matt System-ID Flytta Öppna Tillbaka

Inst. Språk : Svenska

Flytta Öppna Avsluta Blå bakgrund Flytta Öppna Tillbaka

Bruksanvisning1. Välj menyn Inst. genom att trycka på MENU-knappen och

3. Välj Blå bakgrund genom att trycka på

4. Välj inställning genom att trycka på

5. Avsluta genom att trycka på MENU-knappen eller

Återställ : Bild, Färg - endast i VGA-läget Om du inte har valt VGA som ingångskälla är den här menyn inte tillgänglig.

1. Välj menyn Inst. genom att trycka på

3. Välj Återställ genom att trycka på

4. Välj inställning genom att trycka på

5. Välj OK eller Avbryt genom att trycka på

6. Avsluta genom att trycka på MENU-knappen eller

flera gånger. USER'S MANUAL Inst. Språk : Svenska

Flytta Öppna Avsluta Återställ Flytta Öppna Tillbaka Återställ bild Återställ färg Flytta Öppna Tillbaka Återställ bild

BruksanvisningSpecifikationer Modellnamn SMT-1721 SMT-1921 Försäljningsområde Hela världen Sändningssystem NTSC/PAL Panel Inch 17" 19" Skärmtyp SXGA a-Si TFT-LCD Upplösning (HxV) 1280 x 1024 Ljusstyrka (cd/m2) 300 Kontrast 1000:1 Responstid 5 m/sek Visningsvinkel 80/80/80/80 Aktiv visningsyta 337,92 mm (H) x 270,336 mm (V) 376,32 mm (H) x 301,056 mm (V) Pixelhöjd (mm) 0,264 mm (H) x 0,264 mm (V) 376,32 mm (H) x301,056 mm (V) Bild Sökningssystem Progressivt Färgsystem NTSC 3.58/PAL Skärmläge 4:3 2D-kamfilter 0 Brusreducering 0 BIB 0 Frysning 0 UnderSkannad 0 Video Komposit 2-kanalsingång, 1.0V p-p, 75 (terminerad, Loop Through-utgång, BNC-typ) S-Video 1-kanalsingång (Y/C), Loop Through-utgång VGA 1-kanalsingång Ljud 2-kanalsingång, 2W-stereo, RCA-typ OSD språk 11 språk (Eng/Fra/Ty/Spa/Ita/Ry/Sve/Por/Kor/Kin/Jap) HAS-stativ Höjning 0 - 100 mm Lutning -5˚ - 25˚ Vridning -165˚ - +165˚ Mått (B x D x H) Netto 371 mm x 220 mm x 367,6 mm (lägst) 371 mm x 220 mm x 467,6 mm (högst) 412 mm x 220 mm x 398 mm (lägst) 412 mm x 220 mm x 498 mm (högst) Vikt Nettovikt 5,95 kg 6,85 kg Ström Strömkälla 100 – 260 V 100 – 260 V Strömförbrukning 42 W 42 W
