MANUAL DE UTILIZADOR SMT1721P SAMSUNG

Explicação de Símbolos Gráficos O símbolo de relâmpago com a seta, num triângulo equilátero, destina-se a alertar o usuário para a presença de ‘tensão perigosa’ não isolada na estrutura do produto, podendo constituir um risco de choque elétrico se for de intensidade suficiente para o efeito. O ponto de exclamação num triângulo equilátero destina-se a alertar o usuário para a presença de instruções de funcio namento e de manutenção (assistência) importantes no livreto que acompanha o aparelho. Aviso – Para evitar riscos de incêndio ou de choque elétrico, não exponha este monitor a chuva ou umidade.

1. Ler instruções: Todas as instruções de segurança e de

funcionamento devem ser lidas antes do aparelho ser utilizado.

2. Salvar as instruções: As instruções de segurança e de

funcionamento devem ser guardadas para futura consulta.

3. Respeitar os avisos: Todos os avisos no monitor e as

instruções de funcionamento devem ser respeitados.

4. Seguir as instruções:

Todas as instruções de funcionamento e de uso devem ser seguidas.

5. Limpeza: Desligue este monitor da tomada de parede antes

de limpar. Não utilize detergentes líquidos ou agentes de limpeza em aerossol.Utilize um pano macio para a limpeza. Exceção: Um monitor que se destina a estar sempre ligado por algum motivo específico, tal como a possibilidade de perda de um código de autorização de um conversor CATV, não deve ser desligado pelo usuário para fins de limpeza, ou qualquer outro fim poderá excluir a referência a desligar o monitor na descrição de limpeza de outro modo necessário no Item 5.

6. Dispositivos: Não utilize dispositivos que não sejam

recomendados pela Samsung, uma vez que poderão provocar situações de perigo.

7. Água e Umidade: Não utilize este monitor perto de água,

por exemplo, perto de uma banheira, lava-louças ou tanque, cave Umidade, ou perto de uma piscina, ou em locais semelhantes.

8. Acessórios: Não coloque este monitor num carrinho, suporte,

tripé, estante ou mesa instável. O monitor poderá cair, provocando graves danos em crianças ou adultos e graves danos no aparelho. Utilize apenas com um carrinho, suporte, tripé, estante ou mesa recomendado pela Samsung, ou vendido com o monitor. Qualquer montagem do monitor deverá seguir as instruções da Samsung e deverá utilizar um acessório de montagem recomendado pela Samsung.

9. Ventilação: Ranhuras e aberturas na caixa são fornecidas

para fins de ventilação e para garantir o funcionamento fiável do monitor e para o proteger contra o sobreaquecimento. Estas aberturas nunca deverão ser bloqueadas ao colocar o monitor sobre uma cama, sofá, tapete ou outra superfície semelhante. Este monitor nunca deverá ser colocado perto de ou sobre um radiador ou aquecedor. Este monitor nunca deverá ser colocado numa instalação incorporada, tal como uma estante ou prateleira, a menos que seja proporcionada uma ventilação adequada ou as instruções da Samsung tenham sido respeitadas.

10. Instalação: Não instale perto de quaisquer fontes de

aquecimento, tais como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que gerem calor.

11. Fontes de Alimentação: Este monitor deve ser apenas

utilizado com o tipo de fonte de alimentação indicado na etiqueta de fábrica. Se não tiver a certeza sobre o tipo de fonte de alimentação para o local de instalação, consulte o representante da Samsung ou a empresa de energia local. 12.Ligação à Terra ou Polarização: Para os monitores equipados com uma ficha de ligação à terra de três fios com um terceiro pino (ligação à terra). Esta ficha só se adequa a uma tomada de ligação à terra. Trata-se de uma função de segurança. Se não conseguir inserir a ficha na tomada, contate um técnico para substituir a tomada obsoleta. Não ignore a finalidade de segurança da ficha de ligação à terra. 13.Alimentação: Proteção dos cabos – Os cabos da fonte de alimentação devem ser colocados de modo a não serem pisados ou apertados por itens colocados por cima ou contra os mesmos, prestando especial atenção a cabos em tomadas, tomadas para aparelhos e ao ponto onde os cabos saem do monitor. 14.Tempestades: Para uma maior proteção deste monitor durante uma tempestadesou quando permanecer ligado, ou não for utilizado durante longos períodos de tempo, desligue-o da tomada de parede e desligue o sistema de cabos. Isto vai impedir danos no monitor devido a relâmpagos e a picos de energia. 15.Sobrecarga: Não sobrecarregue as tomadas de parede e os cabos de extensão, uma vez que isto pode provocar incêndios ou choques elétricos. 16.Introdução de Objetos e Líquidos: Nunca force a introdução de Objetos no monitor através das aberturas, uma vez que podem tocar em pontos de tensão perigosos ou peças de curto-circuito, que podem resultar num incêndio ou choque elétrico. Nunca derrame líquidos de qualquer tipo sobre o monitor.

ATENÇÃO : PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A TAMPA TRASEIRA. NÃO EXISTEM PEÇAS QUE

17. Manutenção: Não tente reparar este monitor, uma vez

que a abertura ou remoção da tampa poderá expor o usuário a níveis de tensão perigosos ou outros perigos. Contate pessoal de assistência qualificado para fins de manutenção.

18. Danos que Requerem Assistência : Desligue este

monitor da tomada de parede e Contate pessoal de assistência qualificado para fins de manutenção nas seguintes condições. a. Quando a ficha ou o cabo da fonte de alimentação estiver danificado. b. Se tiver sido derramado líquido ou objetos tiverem caído sobre o monitor. c. Se o monitor tiver sido exposto à chuva ou água. d. Se o monitor não funcionar normalmente seguindo as instruções de funcionamento. Ajuste apenas os controles abrangidos pelas instruções de funcionamento, uma vez que o ajuste inadequado de outros Controles poderá resultar em danos e requerer um trabalho extenso por parte de um técnico qualificado para repor o funcionamento normal do monitor. e. Se o monitor tiver caído ou a caixa tiver sido danificada. f. Quando o monitor apresentar uma alteração distinta no desempenho, isso indica uma necessidade de manutenção.

19. Peças de Substituição : Quando for necessário utilizar

peças de substituição, certifique-se de que o técnico de reparação utilizou peças de substituição especificadas pela Samsung ou com as mesmas características que as peças originais. Substituições não autorizadas poderão resultar em incêndios, choques elétricos ou outros perigos.

20. Vericação de segurança : No momento de conclusão de

qualquer manutenção ou reparação efetuadas a este monitor, peça ao técnico de reparação para efetuar verificações de segurança de modo a determinar se o monitor se encontra em condições de funcionamento adequadas.

- 4 -Desembalar Remova a tampa da embalagem e coloque o produto sobre uma superfície plana e estável no local de instalação. Verifique se todos os dispositivos e acessórios que se seguem estão incluídos no sistema principal. Vista Frontal

VGA CABO DE ALIMENTAÇÃO MANUAL

: Move o menu OSD ou aumenta o nível de volume.

Move o menu OSD ou diminui o nível de volume.

/ FREEZE/AUTO Diminui o nível da função ativa e passa para o menu anterior. Função de imagem fixa no modo Vídeo quando não aparece o menu OSD na tela. Ativa também a função de ajuste automático no modo VGA quando pressiona o botão Auto com o menu OSD desativado.

/ PIP Aumenta o nível da função activa e seleciona o menu OSD. Activa também a função PIP no modo VGA.

ENTER / SOURCE (FONTE) seleciona a fonte de entrada e ativa um item de menu realçado.

(LIGAR/DESLIGAR) Liga ou desliga o aparelho. Ocorrerá um atraso de alguns segundos antes de ser exibida a tela. O LED de alimentação fica azul quando a alimentação está ligada. A alimentação desliga-se quando pressiona novamente o botão de alimentação e o LED de alimentação se desliga.

AC IN Entrada de alimentação CA.

AUDIO-B Entrada de Áudio-A: Direita (VERMELHO), Esquerda (BRANCO)

AUDIO-A/S-VIDEO Entrada de Áudio-A (S-Vídeo): Direita (VERMELHO), Esquerda (BRANCO)

Pressione novamente o botão para se deslocar pelos modos reconfigurados disponíveis. (Dinâmico, Standard, Filme, Pessoal) FREEZE (FIXAR) – Disponível no Modo Vídeo A/B, S-Vídeo Pressione o botão uma vez para fixar a tela. Pressione novamente para que a tela deixe de estar fixo. AUTO – Disponível apenas no modo VGA Ajusta a tela automaticamente. SOURCE (FONTE) Pressione o botão 'FONTE' para alterar a fonte do sinal de entrada. A alteração da fonte só é permitida em dispositivos externos ligados ao monitor na altura. Botões

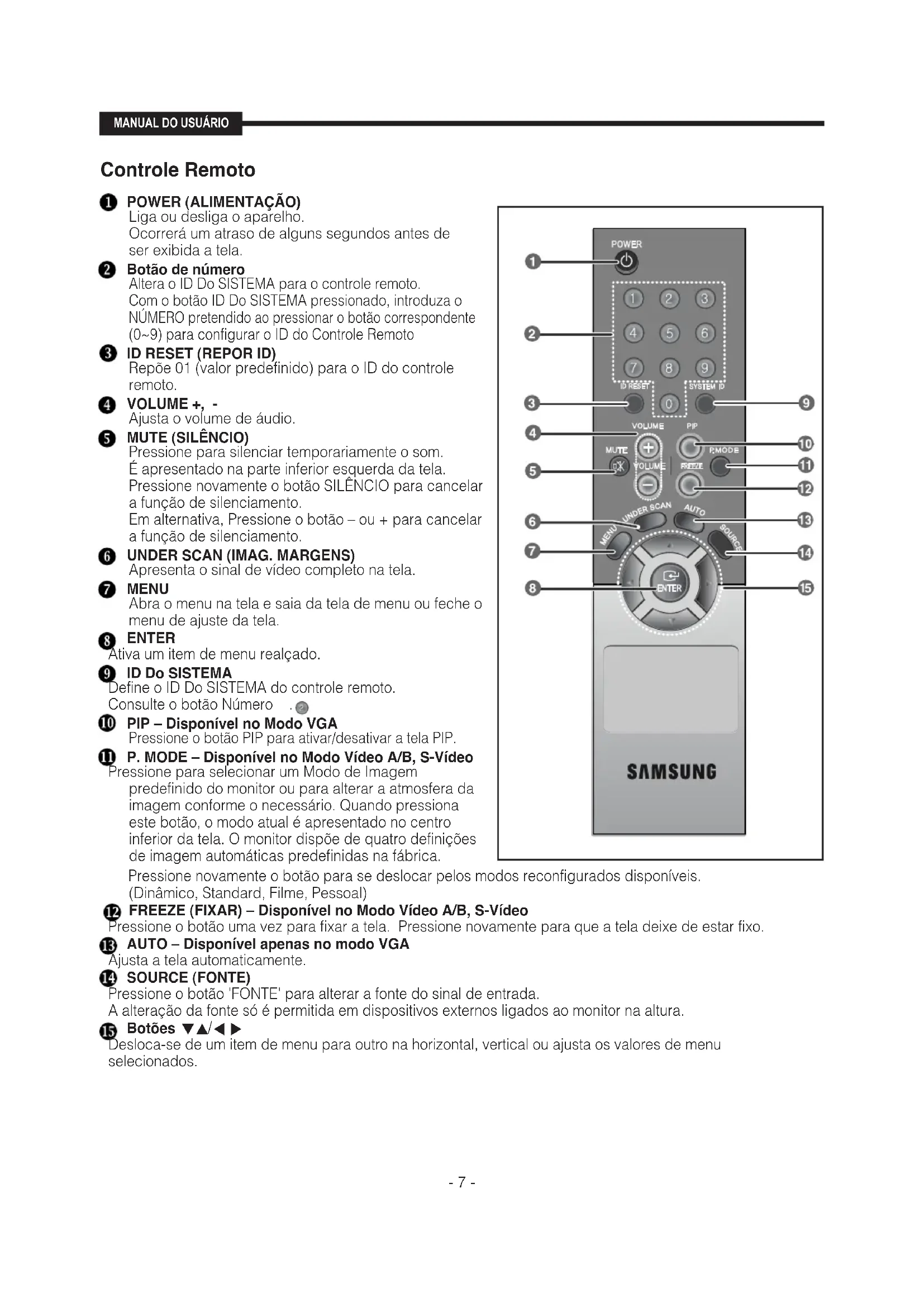

Desloca-se de um item de menu para outro na horizontal, vertical ou ajusta os valores de menu selecionados. Controle Remoto POWER (ALIMENTAÇÃO) Liga ou desliga o aparelho. Ocorrerá um atraso de alguns segundos antes de ser exibida a tela. Botão de número Altera o ID Do SISTEMA para o controle remoto. Com o botão ID Do SISTEMA pressionado, introduza o NÚMERO pretendido ao pressionar o botão correspondente (0~9) para configurar o ID do Controle Remoto ID RESET (REPOR ID) Repõe 01 (valor predefinido) para o ID do controle remoto. VOLUME +, - Ajusta o volume de áudio. MUTE (SILÊNCIO) Pressione para silenciar temporariamente o som. É apresentado na parte inferior esquerda da tela. Pressione novamente o botão SILÊNCIO para cancelar a função de silenciamento. Em alternativa, Pressione o botão – ou + para cancelar a função de silenciamento. UNDER SCAN (IMAG. MARGENS) Apresenta o sinal de vídeo completo na tela. MENU Abra o menu na tela e saia da tela de menu ou feche o menu de ajuste da tela. ENTER Ativa um item de menu realçado. ID Do SISTEMA Define o ID Do SISTEMA do controle remoto. Consulte o botão Número . PIP – Disponível no Modo VGA Pressione o botão PIP para ativar/desativar a tela PIP. P. MODE – Disponível no Modo Vídeo A/B, S-Vídeo Pressione para selecionar um Modo de Imagem predefinido do monitor ou para alterar a atmosfera da imagem conforme o necessário. Quando pressiona este botão, o modo atual é apresentado no centro inferior da tela. O monitor dispõe de quatro definições de imagem automáticas predefinidas na fábrica. - 7 -Ligar a Dispositivos Externos. O produto pode ser ligado a um dispositivo externo, tal como uma Câmera, DVR, VCR, Monitor Externo, etc. VCR MONITOR Externo DVR

CÂMERAQuando não existe uma ligação na entrada de VGA e de Vídeo, o OSD vai mostrar a seguinte mensagem.

1. Pressione o botão MENU para ver o menu principal.

e o botão ENTER para selecionar o menu principal.

) para selecionar a definição.(Ou Pressione o botão

para selecionar a definição)

5. Pressione repetidamente o botão MENU ou

para sair. As entradas podem ser definidas para o modo Vídeo A, Vídeo B, S-Vídeo, VGA.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão ENTER ou

e, em seguida, o botão

3. Pressione o botão ENTER ou

para salvar a definição e sair.

PIP ATIVO (apenas modo VGA) Se não tiver selecionado a entrada VGA, este menu não estará disponível.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão

3. Pressione o botão ENTER ou

4. Pressione o botão

e ENTER para selecionar Ativo.

5. Pressione repetidamente o botão MENU ou

Selecionar Fonte PIP (apenas modo VGA) Se não tiver selecionado PIP Ativo, este menu não estará disponível.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão

3. Pressione o botão

e ENTER para selecionar a Fonte.

4. Pressione o botão

5. Pressione repetidamente o botão MENU ou

para sair. PIP Mover Enter VoltarPIP : Deslig. Fonte : S-Vídeo Tamanho : Posição :

Configurações do Menu OSD Sem Apresentação do Sinal seleção do Menu OSD NOTA1: Pressione o botão MENU ou

para voltar à tela anterior. NOTA2: A tela OSD desaparece após 2 minutos se o botão não for pressionado. A. Menu de Entrada EntradaLista de fontes : Vídeo A PIP Editar nome Mover Enter Saída PIP Mover Enter Voltar Vídeo A Vídeo B S-Vídeo

Selecionar Tamanho PIP (apenas modo VGA) Se não tiver selecionado PIP Ativo, este menu não estará disponível.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão

3. Pressione o botão

e ENTER para selecionar o Tamanho.

4. Pressione o botão

e ENTER para selecionar a definição. ( ou )

5. Pressione repetidamente o botão MENU ou

Selecionar Posição PIP (apenas modo VGA) Se não tiver selecionado PIP Ativo, este menu não estará disponível.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão

3. Pressione o botão

e ENTER para selecionar a Posição.

4. Pressione o botão

e ENTER para selecionar a definição. ( , , , )

5. Pressione repetidamente o botão MENU ou

PIP DESATIVADO (apenas modo VGA) Se não tiver selecionado a entrada VGA, este menu não estará disponível.

1. Pressione o botão MENU e ENTER.

2. Pressione o botão

3. Pressione o botão ENTER ou

4. Pressione o botão

5. Pressione repetidamente o botão MENU ou

2. Pressione o botão

3. Pressione o botão

4. Pressione o botão

5. Pressione repetidamente o botão MENU ou

Mover Enter Saída Editar nome Vídeo A : STB Cabo

Mover Enter Voltar Editar nome

Modo : Dinâmico, Standard, Filme, Pessoal

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER e

3. Pressione o botão ENTER ou

4. Pressione o botão

para selecionar o modo pretendido. (Dinâmico, Standard, Filme, Pessoal )

5. Pressione repetidamente o botão MENU ou

A função Matiz encontra-se ativada enquanto o sinal de entrada estiver no modo NTSC.

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

para selecionar o menu Personalizar. (Pressione o botão

3. Pressione o botão ENTER ou

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

6. Pressione o botão

para selecionar o Contraste ou Brilho.

7. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

8. Pressione repetidamente o botão MENU ou

Se selecionar Brilho, então a imagem abaixo aparece na tela.

Tonalidade Modo Vídeo : CoresFr2, CoresFr1, Normal, C. quentes1, C. quentes2 B. Menu Imagem USER'S MANUAL Imagem Modo : Filme

Tonalidade Modo VGA : CoresFr, C. quentes, Pessoal

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER.

3. Pressione o botão

e ENTER para selecionar o menu Tonalidade.

4. Pressione o botão

para selecionar a definição pretendida.

5. Pressione repetidamente o botão MENU ou

Tamanho : Zoom, 4:3 O menu só está disponível se selecionar Imag. Margens.

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar o menu Tamanho.

4. Pressione o botão ENTER ou

5. Pressione o botão

para selecionar o Tamanho pretendido.

6. Pressione repetidamente o botão MENU ou

Imag.Margens : Total, Margens O menu só está disponível se selecionar Zoom, Tamanho da Imagem.

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão ENTER ou

5. Pressione o botão

para selecionar o modo de imagem pretendido.

6. Pressione repetidamente o botão MENU ou

Controle de cor : Vermelho, Verde, Azul Tonalidade Cores Normal C. quentes Pessoal Mover Enter Voltar <Modo VGA> Imagem Mover Enter Saída Modo : Filme

Tamanho Mover Enter Voltar Zoom 4:3 Tamanho Mover Enter Voltar Total Margens Imagem Mover Enter Saída Modo : Filme

Mover Enter Saída Controle de cor Vermelho 50 Verde 50 Azul 50 Mover Enter Voltar

MANUAL DO USUÁRIO1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

para selecionar a definição pretendida.

5. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

6. Pressione o botão

para selecionar o Vermelho, Verde ou Azul.

7. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

8. Pressione repetidamente o botão MENU ou

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar o menu Bloquear Imagem.

4. Pressione o botão

5. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

6. Pressione o botão

7. Pressione o botão

e ENTER para ajustar o valor da definição.

8. Pressione repetidamente o botão MENU ou

Posição (Bloq. imagem)

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar o menu Bloquear Imagem.

4. Pressione o botão

e ENTER para selecionar a Posição.

5. Pressione o botão

para selecionar a definição pretendida.

6. Pressione repetidamente o botão MENU ou

Se não tiver selecionado a entrada VGA, este menu não estará disponível.

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar o menu Ajuste auto. A imagem abaixo vai ser exibida na tela.

4. Pressione repetidamente o botão MENU ou

Imagem PIP : Contraste, Brilho, Nitidez, Cor

A função Matiz encontra-se ativada enquanto o sinal de entrada estiver no modo NTSC. Imagem Personalizar

Mover Enter Saída Bloq. imagem Grosso 1312 Fino 77 Nitidez 53 Posição

Mover Enter Voltar Posição Mover Enter Voltar

Ajuste auto. Aguarde por favor Imagem PIP Contraste 100 Brilho 45 Nitidez 75 Cor 55 Mover Enter Voltar

MANUAL DO USUÁRIOSe não tiver selecionado PIP Desativado, este menu não estará disponível.

1. Pressione o botão MENU e

para selecionar o menu Imagem.

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar o menu Imagem PIP.

4. Pressione o botão

5. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

6. Pressione o botão

7. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

8. Pressione repetidamente o botão MENU ou

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão ENTER ou

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione repetidamente o botão MENU ou

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

5. Pressione o botão

e ENTER para ajustar o valor da definição e salvar.

6. Pressione o botão

7. Pressione o botão

para ajustar o valor da definição.

8. Pressione repetidamente o botão MENU ou

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione repetidamente o botão MENU ou

Transparênc. : Alta, Média, Baixa, Opaco

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

e ENTER para selecionar a Transparência.

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione repetidamente o botão MENU ou

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

e ENTER para selecionar a definição pretendida. (0~9)

5. Pressione repetidamente o botão MENU ou

Transparênc. : Média

Transparênc. : Média

Mover Enter Saída Transparênc. Mover Enter Voltar Alta Média Baixa Opaco ID Do Sistema Mover Enter Voltar

Configurar Idioma : Português

Transparênc. : Média

MANUAL DO USUÁRIO1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione repetidamente o botão MENU ou

Reiniciar : imagem, Cor - VGA mode only Se não tiver selecionado a entrada VGA, este menu não estará disponível.

1. Pressione o botão MENU e

2. Pressione o botão ENTER ou

3. Pressione o botão

4. Pressione o botão

e ENTER para selecionar a definição pretendida.

5. Pressione o botão

6. Pressione repetidamente o botão MENU ou

para sair. Configurar Idioma : Português

Transparênc. : Média

Mover Enter Saída Reiniciar Mover Enter Voltar Repor imagem Repor cor

Mover Enter Voltar Repor imagem

CancelarEspecificações Nome do Modelo SMT-1721 SMT-1921 Área de Vendas Internacional Sistema de Difusão Sistema NTSC/PAL Painel Polegadas 17" 19" Tipo de Ecrã TFT-LCD SXGA a-Si Resolução (HxV) 1280 X 1024 Brilho (cd/m2) 300:1 Contraste 1000:1 Tempo de Resposta 5mseg Grau do ângulo de visualização 80/80/80/80 Área do Ecrã Activa 337,92mm (H) x270,336mm(V) 76,32mm(H) x301,056mm(V) Tamanho de pixels (mm) 0,264mm(H) x 0,264mm(V) 0,294mm(H) x 0,294mm(V) Imagem Sistema de Imagem Progressivo Sistema de Cores NTSC 3.58/PAL Modo de Tela 4:3 4:3 Filtro Comb 2D 0 Redução de Ruído 0 PIP 0 Fixar 0 Imag. Margens
